8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Генератор Г4-102А не содержит сложных -механических узлов и поэтому не требует частых профилактических работ.

При ежегодной поверке генератора рекомендуется снимать крышки корпуса, удалить старую и наносить новую .смазку составим ЦИАТИ|М|-22'1 -шестеренок, роликов и каретки визира с направляющими.

• 8.2.1. Поверка генератора Г4-102А производится один раз и год.

• 8.2.2. При периодической поверке генератора Г4-102А должны быть проверены следующие технические характеристики:

погрешность установки-частоты ,п. 3.3;

погрешность установки опорного напряжения п. 3.8;

(погрешность установки ослабления встроенного и выносного аттенюатора п. 3.9; п. 3.10;

погрешность установки глубины модуляции п. 3.19, 3.20.

• 8.2.3. При поверке генератора Г4-102А должна использоваться и.(мерительная аппаратура с характеристиками, приведенными в I.тбл. 2.

.                                                 Таблица 2

23

При измерениях возможно использование другой аппаратуры имеющей аналогичные параметры. Вся аппаратура, используема? при поверке, должна быть аттестована в установленном порядке.

• 8.3.1. Основная погрешность установки частоты прибора (п. 3.3) определяется измерением частоты сигнала с помощью Час тотомера 43-19, подключенного к некалиброванному выходу прибора в трех точках каждого поддиапазона (с обязательным изМ'е< рением в крайних точках диапазона 0,1 и 50,0 МГц). Измерение в каждой точке выполняются дважды: при подходе к измеряемому значению частоты справа и слева.

Основную погрешность установки частоты (б ₀) в процентам вычисляют по формуле (1):

S_o= fnoM-fim, ,₁₀₀,

*изм

где 1_ИЗМ —измеренное значение частоты;

f_H0M—значение частоты, установленное по шкале генератора.

24                                                      Н

За погрешность установки -частоты принимают максимальное ш.-шепие погрешности.

Результаты испытаний считаются удовлетворительными, если I ;меренное значение частоты (f„_3M) отличается от установленного пи шкале (Г_110М) -не более чем 1,0%.

• 8.3.2. Основная погрешность установки опорного значения вы-" иного напряжения, установки выходного напряжения по шкале | |.1шк)й регулировки (и. 3.8) определяются измерением напряжении, снимаемого с основного выхода генератора («pV»). Измерения производятся на согласованной нагрузке 50 О.м (чертеж 2.236.250)

• о.ш.т.метром ВЗ-24.

Измерения производятся:

а) не менее чем на трех частотах каждого поддиапазона с | иязательны.м, измерением на крайних частотах диапазона 0,1. и •0,0 МТц при установленном опорном значении выходного напряжения J),5 В;

б) не менее чем на трех точках каждой шкалы плавной регу-шровки выходного напряжения, включая точки 0,15 и 0,05 В на частотах 0,1; 1,0; 50,0 МГц.

Основную погрешность установки опорного значения напря-ш’пия и установки выходного напряжения по шкале плавной регулировки вычисляют по формулам (2) — в процентах, или (3) — и чецибелах:

SU = ^ином7^иизм . ₁₀₀

и ИЗЯ

или oU — 20 lgH—\ О изм ’

| че U_H0M —значение напряжения, установленное по шкале, В; и_изм —измеренное значение напряжения, В.

Результаты испытаний считаются удовлетворительными, если измеренные значения напряжений отличаются от установленных

но шкале менее чем на ±1 dB ( _      ).

• 8.3.3. Основная погрешность установки ослабления сугупенча-юго аттенюатора (п. 3.9) определяется измерением прибором Д1-9 ослабления сигнала, снимаемого с основного выхода генератора «р/У». Измерения должны производиться не менее, чем на грех частотах диапазона генератора (например, на частотах 0,1; 1,0; 50,0 МГц) при работе генератора в режиме внешней амплитудной ..модуляции напряжением формы «меандр» по структурной схе-

'   '' '           OS

ме, приведенной на рис. 5. При измерениях не допускаются noi роты ручки плавной регулировки выходного напряжения.

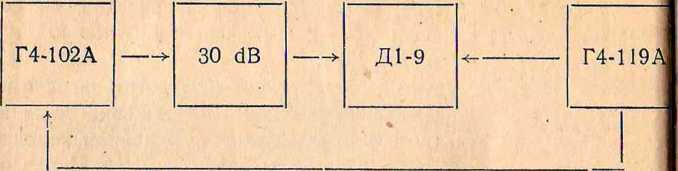

Р>ис. 5. Структурная схема измерений основной погрешности установки ослабления ступенчатого аттенюатора.

Последовательность измерений и обработку результатов рек мендуется производить в соответствии с табл. 3.

Таблица

Примечание.’ В графе «Погрешность, dB» дано значение допустим погрешности установки ослабления ступенчатого аттенюатора прибора с учет< дополнительной погрешности за счет 'остаточного сигнала.

ЗБ

Калапоировка прибора Д1-9 производится дважды:

при установке аттенюатора прибора Г4-1О2А .в положение К)'¹ по красной шкале с дополнительным ослаблением 30 dB на чщеД1-9;

при установке аттенюатора прибора Г4-1О2А в положение II)¹ но черной шкале и отключенном дополнительном ослабителе; ......г в дальнейшем ведется относительно этого положения.

(целью исключения случайных ошибок, измерения на боль-|ц\ ослаблениях рекомендуется производить не менее трех раз

• I результат измерения брать среднюю величину.

Погрешность ослабления ступенчатого аттенюатора (АА) в де-н'н’лах вычисляется по формуле (4):

АА=А_Н0М—А_изм,                      (4)

А ₁₁₀м —номинальное значение ослабления аттенюатора, dB. Аизм —измеренное значение ослабления аттенюатора, dB.

Результаты испытаний считаются удовлетворительными, если ■пученная при измерениях погрешность не превышает погреш-"( ini, указанной в соответствующей табл. 3 в графе «Погреш-ШТЬ».

Совместно с определением погрешности установки ослабления

• ■ | роенного аттенюатора п. 8.3.3 определяется погрешность о.слаб-• иия выносного аттенюатора п. 3.10 ТО. Погрешность ослабления .....юного аттенюатора определяется по указанной выше методике ри ослаблении внутреннего ступенчатого аттенюатора не менее || 1.1 >. Дополнительный ослабитель 30 дБ включается после измеримого выносного аттенюатора. Результаты испытаний считаются 11»влстворительньгми, если измеренные значения ослаблений вы-> иного аттенюатора соответствуют следующим значениям на его i.i ходах:

па 7,0-омном выходе 21±1 дБ;

на 50-омном выходе 20±1 дБ;

на 75-омном выходе 21,5± 1 дБ.

• 8.3.4. Пределы регулировки и основная погрешность установ-и коэффициента глубины амплитудной модуляции (п. 3.19) опре-

• ■ 1яется измерением действительного коэффициента глубины AM ы .одного сигнала генератора Г4-102А:

а) в диапазоне несущих частот 0,104-50,0 МГн — с помощью 1Меритёля коэффициента глубины AM типа С2-10 (сигнал поится на периодический вход прибора С2-10 в диапазоне i n19,о МГц) .

Измерения проводятся в режиме внутренней или внешней AM ри частоте модуляции 1. кГц не менее чем на трех частотах диамина генератора (например, на частотах 0,2; 10,0; 50,0 МГц) и •- менее чем на пяти значениях коэффициента глубины AM, вклю-11и точки 10%, 80%.

Основную погрешность установки коэффициента глубины ам плитудной модуляции (Д_о) ,в процентах вычисляют по форму ле (5):

М_в+М_и         'М_в + М_н

„ М_в-М_н~^Ми™ 2 ^г

где М_ном —номинальное значение .коэффициента глубины .моду ляции, %;

М1_В, 1М_Н— измеренное значение коэффициента глубийы моду ляции «вверх» и «вниз» соответственно, %.

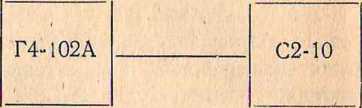

Рис. 6. Структурная схема измерения коэффициента АМ глубины.

Определение пределов регулировки коэффициента глубины АД производится при крайних положениях (правом и левом) руче: установки опорного напряжения звуковой частоты и переключите ля коэффициента АМ.

Результаты испытаний считаются удовлетворительными, есл при всех измерениях действительная величина коэффициента глу бины АМ выходного сигнала отличается от установленной по шка ле не более чем на ±10% (абс.) при коэффициенте глубины моду ляции до 80% включительно, а крайние значения коэффициент; глубины АМ лежат в пределах: минимальный — не более 3°1( максимальный — .не менее 90%.

• 8.3.5. Дополнительную погрешность установки коэффициент глубины модуляции в диапазоне модулирующих частот (п. 3.20' определяют измерением модулометром СКЗ-26, аттестованном i полосе модулирующих частот 50—15000 Гц с погрешностью не б( лее ±1,5%. Измерения проводятся на несущей частоте 10 МГц, н менее, чем на пяти частотах модуляции, в том числе на крайни частотах диапазона модулирующих частот (например,, на чаете тах 50, 400, 1000, 5000, 10000 Гц) при глубине модуляции 80% п шкале генератора Г4-102А,

На частотах модуляции свыше 10 кГц проверяется погрей преть установки коэффициента модуляции.

Измерения на каждой частоте проводят два раза: при подхся де к измеряемой точке со стороны больших и меньших значени! коэффициента глубины модуляции, за окончательный результат принимается среднее арифметическое этих измерений.

Цополпптельную погрешность (Др ) в процентах вычисляют пи формуле (7):

Др — Мр — М₁₀о(ъ                    (7)

| н Мр коэффициент глубины .модуляции, (%), по модулометру

'   СКЗ-26, измеренный в диапазоне модулирующих частот;

iMqooo - коэффициент глубины модуляции, (%), по модулометру CK3-2G, измеренный на частоте .модуляции 1000 Гц. Результаты испытании считаются удовлетворительными, 'если полученная величина Ар не более ±5% до частот модуляции (включительно) 10 кГц, а погрешность установки коэффициента щдуляции в диапазоне модулирующих свыше 10 кГц не более • 10%.

Генератор Г4-102А требует аккуратного обращения и ухода и процеосе эксплуатации и хранения на складах.

Прибор должен храниться в капитальных отапливаемых помещениях (температура окружающего воздуха от 4-5°С до +30°С, • к посительиая влажность до 85%); допускается также хранение прибора в капитальных неотапливаемых помещениях при темпе-рлтуре окружающего воздуха от —40°С до -ф-ЗО’С (относительная плажность до 95% при нормальной температуре).

В помещениях для хранения не должно быть пыли, паров кис-кгг и щелочей, вызывающих коррозию металла.

Срок длительного хранения прибора в капитальных отапли-ппемых помещениях 10 лет; в капитальных неотапливаемых поме-I пениях — 5 лег.

Для обеспечения полной сохранности при транспортировании прибор Г4-102А упаковывается в транспортный (тарный) ящик, который внутри выстлан водонепроницаемым материалом (битум- ^/ пая бумага).

Прибор, ЗИП и эксплуатационная документация заворачиваются в водонепроницаемую бумагу, образуя пакет (сверток).

Пространство между стенками, дном и крышкой транспортного ящика и наружной поверхностью свертка, в котором размещен прибор, заполняется до уплотнения прокладками из гофрированного картона.

В углубление под водонепроницаемую обивку ящика вкладываются завернутые в водонепроницаемую бумагу упаковочный лист и ведомость упаковки.

Крышки транспортного (тарного) ящика прибиваются гвоздями, ящик стягивается стальной проволокой, которая закручивается вокруг гвоздя, концы свиваются.

Пространство между стенками прибора и ящиком заполняется до уплотнения прокладками из амортизирующих материалов (ва-
