УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Комплексы регистрации информации «ПАТРУЛЬ» для оснащения оперативно служебных и патрульных транспортных средств

Методика поверки

842-19-06МП р.п. Менделеево 2019 г.

1 Общие сведения

  • 1.1 Настоящая методика поверки распространяется на комплексы регистрации информации «ПАТРУЛЬ» для оснащения оперативно служебных и патрульных транспортных средств (далее - комплексы), изготавливаемые ООО «Байтэрг», г. Москва, и устанавливает порядок и объем их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 2 года.

2 Операции поверки

  • 2.1 При поверке аппаратуры выполнить работы в объеме, указанном в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке (после ремонта)

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат по каждой координатной оси и скорости в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3

8.3

да

да

4 Определение абсолютной погрешности (при доверительной вероятности 0,95) регистрации событий в национальной шкале координированного времени UTC (SU)

8.4

да

да

  • 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и комплексы бракуются.

  • 2.3 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

3 Средства поверки

3.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, представленные в таблице 2.

Таблица 2

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3

Имитатор сигналов СН-3803М: предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по псевдоскорости 0,005 м/с

8.4

Источник первичного точного времени УКУС-ПИ 02ДМ: пределы допускаемой абсолютной погрешности синхронизации шкалы времени выходного

№ пунктов методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

  • 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

  • 3.3 Применяемые для поверки средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке (знаки поверки).

4 Требования к квалификации поверителей

  • 4.1 К проведению поверки комплексов допускается инженерно-технический персонал со среднетехническим или высшим образованием, ознакомленный с руководством по эксплуатации (РЭ) и документацией по поверке, имеющий право на поверку (аттестованными в качестве поверителей).

5 Требования безопасности

  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 При проведении поверки необходимо принять меры защиты от статического напряжения, использовать антистатические заземленные браслеты и заземлённую оснастку.

6 Условия поверки

  • 6.1 Поверку проводить при следующих условиях:

  • - температура окружающего воздуха, °C                                    от 15 до 25;

  • - относительная влажность окружающего воздуха, %, не более                        80.

Все средства измерений, использующиеся при поверке комплексов, должны работать в нормальных условиях эксплуатации.

7 Подготовка к поверке

  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - выполнить операции, оговоренные в РЭ поверяемых комплексов по подготовке их к работе;

  • - выполнить операции, оговоренные в РЭ на применяемые средства поверки по их подготовке к измерениям;

  • - осуществить прогрев приборов для установления их рабочих режимов.

8 Проведение поверки

  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд;

  • - наличие маркировки согласно требованиям эксплуатационной документации.

  • 8.1.2 Результаты поверки считать положительными, если выполняются требования п. 8.1.1.

  • 8.2 Опробование

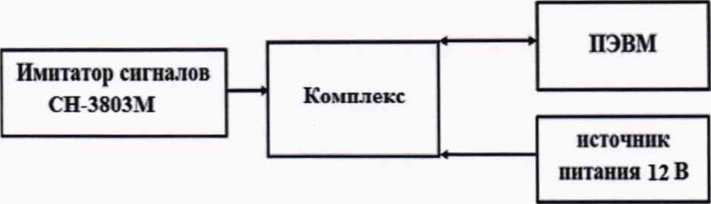

    • 8.2.1 Собрать схему в соответствии с рисунком 1.

      Рисунок 1

    • 8.2.2 Подать питание на комплекс, на имитаторе сигналов воспроизвести сценарий для неподвижного объекта.

    • 8.2.3 Войти в главное меню программного обеспечения (ПО) видеорегистратора (нажать в любом месте окна монитора правой кнопкой мыши и выбрать пункт «Menu»). Ввести пароль (уточнить у производителя). В меню выбрать пункт «Status», далее пункт «Positioning» и убедиться, что координаты местоположения рассчитаны и отображаются в окне программы. Убедиться в наличии видеоизображения с каждой видео камеры, входящей в комплект поставки комплекса.

    • 8.2.4 Выполнить вход в основное меню комплекса. В разделе «Information» (строка Firmware Version) отобразится номер версии ПО. Убедиться, что имеющиеся на открывшейся странице идентификационные данные (признаки) ПО соответствуют указанным в таблице 3.

Таблица 3

Идентификационное данные (признаки)

Значение

Номер версии (идентификационный номер ПО)

4.2.0 build 190801 и выше

  • 8.2.5 Результаты опробования считать положительными, если выполняются требования п.п. 8.2.3- 8.2.4.

8.3 Определение абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат по каждой координатной оси и скорости в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3.

  • 8.3.1 Собрать схему в соответствии с рисунком 1.

  • 8.3.2 Подготовить сценарий имитации с параметрами, приведенными в таблице 4 (при первичной поверке), таблице 5 (при периодической поверке), при этом контролировать, чтобы значение геометрического фактора ухудшения точности не превышало 3.

аблица 4

Наименование параметра

Значение параметра

Формируемые спутниковые навигационные сигналы

ГЛОНАСС (Ь1,код СТ)

GPS (Ы,код С/А)

Продолжительность

30 минут

Начальные координаты местоположения

произвольно

Формируемые параметры движения

Стоянка в течение 5 мин.

Наименование параметра

Значение параметра

(WGS-84)

Изменение скорости: от 0 до 180 км/ч за 30 с Движение по окружности радиусом 5 км со скоростью 180 км/ч

аблица 5

Наименование параметра

Значение параметра

Формируемые спутниковые навигационные сигналы

ГЛОНАСС (Ь1,код СТ)

GPS (Ь1,код С/А)

Продолжительность

30 минут

Начальные координаты местоположения

произвольно

Формируемые параметры движения (WGS-84)

статика

  • 8.3.3 В соответствии с Приложением Е БРУА.463349.001РЭ произвести настройку комплекса на выдачу измерительной информации.

Осуществить запись не менее 200 строк измерительной информации (координаты местоположения и скорость) на ПЭВМ при значении геометрического фактора PDOP, рассчитываемым комплексом, не более 3. После окончания записи измерительной информации разобрать схему.

  • 8.3.4 Определить систематическую составляющую инструментальной погрешности определения координат местоположения по формулам (1) и (2), например, для координаты В (широта):

AB(j) = B(j) - Bdeijcme(J)г                             (1) (2)

где ВдействО) - действительное значение координаты В в j-ый момент времени, секунды;

B(j) - измеренное значение координаты В в j-й момент времени, секунды;

N - количество измерений.

Аналогичным образом определить систематическую составляющую инструментальной погрешности определения координат L (долготы) и Н (высоты).

  • 8.3.5 Определить среднее квадратическое отклонение (СКО) случайной составляющей инструментальной погрешности определения координат по формуле (3), например, для координаты В (широта):

N Y(^B(j)-dB)2 j=l

(3)

N-l

Аналогичным образом определить СКО случайной составляющей погрешности определения координат L (долгота) и Н (высота).

  • 8.3.6 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) - (5):

- для широты:

AB(jk) = arc!" ■ -га(1~е )----

• АВ(секунда);

(4)

7(1 2 sin2 В)3

- для долготы:

АЦл/) = arcV •

tf(l-e2)cosB •J(l-е2 sin2 В)3
• АЦсекунда),

(5)

где а - большая полуось эллипсоида (а = 6378137 м);

е - первый эксцентриситет эллипсоида (е2 = 6,69437999014 -10’3);

1" = 0,000004848136811095359933 радиан (arcl").

  • 8.3.7 Определить абсолютную инструментальную погрешность (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси по формуле (6), например для широты (В):

Пв =      + 2ав\                         (6)

  • 8.3.8 Определить систематическую составляющую инструментальной погрешности определения скорости по формулам (7) и (8):

AV(j) = V(j)-Vdeicme(f)                          (7)

(8) где УдйствО) ~ действительное значение скорости в j-ый момент времени, м/с;

V(j) - измеренное значение скорости в j-й момент времени, м/с;

N - количество измерений.

  • 8.3.9 Определить СКО случайной составляющей инструментальной погрешности определения скорости по формуле (9):

Л/

^(bV(j)-dV)2

(9)

  • 8.3.10 Определить инструментальную погрешность (по уровню вероятности 0,95) определения скорости по формуле (10):

Пу =      + 2бТг)                            (Ю)

  • 8.3.11 Результаты поверки считать положительными, если значения инструментальной погрешности (при доверительной вероятности 0,95) определения параметров в диапазоне скоростей от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3 находится в пределах: координат по каждой координатной оси ± 15 м, скорости ± 2 км/ч.

  • 8.4 Определение абсолютной погрешности (при доверительной вероятности 0,95) регистрации событий в национальной шкале координированного времени UTC (SU)

  • 8.4.1 Собрать схему в соответствии с рисунком 2.

    1 Гц

    Рисунок 2 - Схема проведения измерений при определении погрешности синхронизации

  • 8.4.2 Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс и источник первичного точного времени УКУС-ПИ 02ДМ подготовить их к работе.

  • 8.4.3 В соответствии с Приложением Е БРУА.463349.001РЭ с помощью интерфейсной программы комплекса сделать:

  • - 10 фотографий средств визуализации каждой из камер, входящих в комплект поставки комплекса (при первичной поверке);

-10 фотографий средств визуализации любой камерой, входящей в комплект поставки комплекса (при периодической поверке);

  • - записать с фотоизображений индицируемое время УКУС-ПИ 02ДМ и время, наложенное на изображение комплексом.

  • 8.4.4 Определить систематическую составляющую погрешности регистрации событий в национальной шкале координированного времени UTC (SU) по формулам (11), (12):

AT(j) = T(j) - тдейс„, ,

(11)

(12)

где Тдейст - действительное значение национальной шкалы координированного времени UTC(SU), с;

T(j) - внутренняя шкала комплекса, синхронизированная с национальной шкалой координированного времени UTC(SU) в j-ый момент времени, с;

N - количество фотографий.

  • 8.4.5 Определить среднее квадратическое отклонение случайной составляющей погрешности регистрации событий в национальной шкале координированного времени UTC(SU) по формуле (13):

^(AT^-dT)2

J=1

(13)

N-l
  • 8.4.6 Определить абсолютную погрешность (при доверительной вероятности 0,95) регистрации событий в национальной шкале координированного времени UTC (SU) по формуле (14):

Пт =±(|<77’| + 2-<тг).                              (14)
  • 8.4.7 Результаты поверки считать положительными, если значение абсолютной погрешности (при доверительной вероятности 0,95) регистрации событий в национальной шкале координированного времени UTC (SU) находится в пределах ±2 с.

9 Оформление результатов поверки

  • 9.1 При положительных результатах поверки выдается свидетельство установленной формы (на оборотной стороне свидетельства о поверке записываются результаты поверки) и (или) делается запись в паспорте, заверяемая подписью поверителя и знаком поверки.

  • 9.2 В случае отрицательных результатов поверки поверяемые комплексы к дальнейшему применению не допускается. На них выдается извещение о непригодности к дальнейшей

эксплуатации с указанием причин непригодности.

О.В. Денисенко

А.А. Фролов

Заместитель генерального директора -

начальник НИО-8 ФГУП «ВНИИФТРИ»

Начальник лаборатории 842 ФГУП «ВНИИФТРИ»
