ГСИ. Преобразователи плотности жидкости Promass Q 300, Promass Q 500

Наименование

МП 208-018-2019

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ

директора

Hi X*

. Иванникова

’Й‘/   2019 г.

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ ПЛОТНОСТИ ЖИДКОСТИ PROMASS Q 300, PROMASS Q 500

Методика поверки

МП 208-018-2019

МОСКВА

1. ВВЕДЕНИЕ
  • 1.1  Настоящий документ распространяется на преобразователи плотности жидкости Promass Q 300, Promass Q 500 (далее - ПП) фирмы Endress+Hauser Flowtec AG (Швейцария), при использовании их в сферах государственного регулирования обеспечения средств измерений, и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2  Методика описывает 2 метода поверки: проливной и имитационный.

  • 1.3  Интервал между поверками - не более 5 лет.

2. НОРМАТИВНЫЕ ССЫЛКИ
  • 2.1  ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».

  • 2.2  ГОСТ 8505-80 «Нефрас-С 50/170. Технические условия».

  • 2.3  ГОСТ Р 55878- 2013 «Спирт этиловый технический гидролизный ректификованный. Технические условия».

  • 2.4  МИ 2816-2012 «Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации» (с изменением №1)

  • 2.5  Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программа и таблицы приведения».

  • 2.6  МИ 3240-2012 «Рекомендация. ГСИ. Преобразователи плотности жидкостные поточные. Методика поверки».

  • 2.7  Приказ Госстандарта от 07.02.2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости».

Примечание:

При пользовании настоящей методикой следует в установленном порядке проверить действие перечисленных нормативных документов. Если нормативный документ заменен или частично изменен, то следует руководствоваться положениями заменяющего или частично заменяющего документа. Если нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.

3. ОПЕРАЦИИ ПОВЕРКИ
  • 3.1  При проведении поверки выполняют следующие операции:

  • -  внешний осмотр, п.8.1;

  • - проверка идентификационных данных программного обеспечения (далее - ПО), п.8.2;

  • - определение метрологических характеристик ПП, п.8.3.

  • 3.2 При применении ПП в составе систем измерений количества и показателей качества нефти, нефтепродуктов и жидких углеводородов, поверка может быть проведена согласно методикам МИ 2816-2012 "Преобразователи плотности поточные. Методика поверки на месте эксплуатации" или МИ 3240-2012 "Преобразователи плотности жидкостные поточные. Методика поверки. ". В этом случае выполняются только те действия, которые предусмотрены в данных методиках.

  • 3.3 При выполнении операций поверки допускается проводить определение метрологических характеристик только тех каналов (плотность, объем и объемный расход), которые используются при эксплуатации ПП.

4. СРЕДСТВА ПОВЕРКИ
  • 4.1  При проведении поверки применяют следующие средства измерений, оборудование и материалы:

    • 4.1.1 Установка пикнометрическая, рабочий эталон 1-го разряда в соответствии с ГОСТ 8.024 диапазон измерений от 300 до 3000 кг/м3 с пределами абсолютной погрешности измерений плотности ±0,1 кг/м3 или автоматический плотномер, допущенный к применению в установленном порядке в качестве рабочего эталона 1-го разряда в соответствии с ГОСТ 8.024 (далее - эталонное СИ).

    • 4.1.2 Средство измерений температуры поверочной жидкости в диапазоне от +5 до +90 °C и пределами допускаемой абсолютной погрешности не более ±0,2 °C.

    • 4.1.3 Средство измерений давления поверочной жидкости в диапазоне от 0 до 10 МПа и пределом допускаемой приведенной погрешности измерений не более ±0,1 %.

    • 4.1.4 Термогигрометр ИВА-6, диапазон измерений температуры от 0 до +60 °C, погрешность, ±0,3 °C, диапазон измерений относительной влажности от 0 до 90 %, абсолютная погрешность ±2 %, диапазон измерений атмосферного давления от 525 до 825 мм рт.ст., абсолютная погрешность ±2 мм рт.ст.

    • 4.1.5 Термометр жидкостной стеклянный с ценой деления 0,1 °C и диапазоном измерений от 0 до +80 °C.

    • 4.1.6 Преобразователь расхода с диапазоном измерений от 0,1 до 4,0 м3/ч с пределом допускаемой относительной погрешности измерений не более ±2 %.

    • 4.1.7 Канистры.

    • 4.1.8 В качестве поверочных жидкостей допускается применять воду, нефть, продукты нефтепереработки, жидкости углеводородного состава, водно-спиртовые смеси, для воспроизведения значений плотности в заданном диапазоне измерений.

    • 4.1.9 Компрессор, обеспечивающий подачу сухого воздуха под давлением до 0,6 МПа.

    • 4.1.10 Салфетки льняные или хлопчатобумажные.

    • 4.1.11 Источник питания для поверяемого ПП, технические характеристики которого соответствуют требуемым для данной модели ПП.

    • 4.1.12 При использовании в качестве эталонного СИ пикнометрической установки, применяется дополнительное оборудование и средства измерений, входящие в комплект установки.

    • 4.1.13 При использовании в качестве эталонного СИ автоматического ПП, применяется дополнительное оборудование и средства измерений, входящие в комплект ПП.

    • 4.1.14 Рабочий эталон 3-го разряда с пределом допускаемой относительной погрешности объема (объемного расхода) жидкости не более ±1% или преобразователь объема (объемного) расхода жидкости с пределом допускаемой относительной погрешности не более ±2 % согласно приказа Госстандарта от 07.02.2018 г. №256, Часть 1 и Часть 2 поверочной схемы.

  • 4.2 Используемые эталоны должны быть аттестованы и иметь действующие свидетельства о поверке или сертификат калибровки.

  • 4.3 Допускается применять другие средства поверки с аналогичными или лучшими метрологическими характеристиками.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки соблюдают требования безопасности определяемые: правилами безопасности труда и пожарной безопасности, действующими на

поверочной установке;

правилами безопасности при эксплуатации используемых эталонов, испытательного оборудования и поверяемого ПП приведенными в эксплуатационной документации.

  • 5.2 Монтаж электрических соединений должен производиться в соответствии с ГОСТ 12.3.032 и "Правилами устройства электроустановок" (раздел VII).

  • 5.3 К поверке допускают лиц, имеющих квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей", изучивших руководство по эксплуатации на ПП и настоящий документ.

6. УСЛОВИЯ ПОВЕРКИ

6.1

При проведении поверки соблюдают следующие условия:

Температура окружающего воздуха, °C:

  • - при отборе пробы в пикнометры (или автоматический плотномер)

  • - при взвешивании пикнометров

Относительная влажность, не более, %:

  • - при отборе пробы в пикнометры (или автоматический плотномер)

  • - при взвешивании пикнометров

    20 ± 10

    по спецификации на весы из комплекта установки

    до 100 без конденсации

    в соответствии с эксплуатационной документацией на весы из комплек-

    Напряжение сети переменного тока, В

    та установки

    в соответствии с эксплуатационной документацией на поверочную

установку

Помещение для взвешивания пикнометров должно удовлетворять требованиям эксплуатационной документации на весы из комплекта пикнометрической установки.

При поверке ПП Promass Q дополнительно соблюдают условия:

  • - диапазон расхода поверочной жидкости через ПП, м3/ч            от 0,3 до 3,5

  • - диапазон температуры поверочной жидкости, °C                  от +20 до +40

  • - отклонение температуры поверочной жидкости от установленного

значения при выполнении измерений плотности, °С/5 мин, не более       0,2

  • - диапазон давления поверочной жидкости, МПа                   от 0,4 до 2

  • - изменение давления среды в процессе измерений при поверке не более ±0,01 МПа в течение 10 мин.

7. ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1  Поверяемый ПП монтируют на поверочной установке и подготавливают к работе согласно руководству по эксплуатации поверяемого ПП или поверяют на месте эксплуатации без демонтажа с помощью эталонного поверочного оборудования, отвечающего по точности требованиям п. 4.1.

  • 7.2 Проводят проверку частотного выхода ПП. Для этого задают в ячейке "проверка частотного сигнала" ("simulation frequency") не менее трёх из имеющихся значений частоты в произвольном порядке.

ПП считают выдержавшим проверку по частотному выходу, если значение частоты на выходе ПП совпадает с заданным.

8. ПРОВЕДЕНИЕ ПОВЕРКИ 8.1  Внешний осмотр.
  • 8.1.1 При внешнем осмотре устанавливают:

  • - на ПП отсутствуют механические повреждения, препятствующие его применению;

  • - надписи и обозначения на ПП четкие и соответствуют требованиям эксплуатационной документации.

  • -  комплектность ПП, соответствует указанной в документации;

  • -  соответствие исполнения ПП его маркировке.

  • 8.1.2 ПП не прошедший внешний осмотр, к поверке не допускают.

8.2  Проверка идентификационных данных ПО.
  • 8.2.1 При запуске ПП номера версий программного обеспечения должны:

  • - выводиться на экран преобразователя путем следующих команд в меню прибора Diagnostics -> Device info Firmware version (Диагностика -> Информация о приборе -> Версия программного обеспечения);

  • - отображаться в программном обеспечении FieldCare в следующем разделе Diagnostics Device information -> Firmware version (Диагностика -> Информация о приборе -> Версия программного обеспечения).

Номера версий ПО также должны отображаться на дисплее преобразователя при его включении как неактивные, не подлежащие изменению, в случае наличия дисплея у данного исполнения Promass Q.

  • 8.2.2 Результаты проверки считаются положительными, если отображаются следующие идентификационные данные программного обеспечения, указанные в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Promass 300

Promass 500

Номер версии (идентификационный номер) ПО

не ниже 01.yy.zz

Цифровой идентификатор ПО

не отображается

8.3 Определение метрологических характеристик.

Метрологические характеристики ПП определяют путем сличения показаний поверяемого ПП с показаниями эталонного СИ при одновременном измерении плотности поверочной жидкости, перекачиваемой через ПП и эталонное СИ при одинаковых условиях.

Измерения плотности выполняют в трех точках:

  • - в одной точке диапазона измерений плотности для данной модели ПП при температуре поверочной жидкости (40 ±2) °C и давлении (0,4 ±0,1) МПа;

  • - в одной точке диапазона измерений плотности для данной модели ПП при температуре поверочной жидкости (20 ±2) °C и давлении (0,4 ±0,1) МПа;

  • - в одной точке диапазона измерений плотности для данной модели ПП при температуре поверочной жидкости (20 ±2) °C и давлении (2 ±0,1) МПа.

  • 8.3.1 Определение абсолютной погрешности ПП.

  • 8.3.1.1 Абсолютную погрешность ПП определяют при температуре t = (20 ±2) °C и абсолютном давлении Р - (0,4 ±0,1) МПа.

  • 8.3.1.2 Измерения плотности проводят в следующей последовательности:

  • - заполняют систему циркуляции поверочной установки с установленным поверяемым ПП и эталонным СИ поверочной жидкостью;

  • - включают циркуляционный насос, удаляют воздух из циркуляционной системы. Расход поверочной жидкости через поверяемый ПП и эталонное СИ должен соответствовать рекомендованному значению расхода, обеспечивающему нормальную работу ПП в соответствии с Руководством по эксплуатации;

  • - устанавливают температуру поверочной жидкости, равную (20 ±2) °C, поверочная жидкость должна циркулировать в системе не менее двух часов для стабилизации температуры жидкости, поверочной установки и эталонного СИ;

  • - при выполнении условия, при котором изменение температуры жидкости во времени не превышает 0,2 °С/5 мин., проводят измерения плотности поверочной жидкости эталонным СИ в соответствии с требованиями его руководства по эксплуатации;

  • - за 1 - 2 минуты до начала выполнения процедуры измерения плотности поверочной жидкости эталонным СИ начинают отсчет показаний плотности (значений выходного сигнала) поверяемого ПП и продолжают отсчет показаний до окончания процедуры измерений. Количество зафиксированных показаний плотности должно быть не менее 5, результаты измерений заносят в протокол, форма которого приведена в приложении А;

  • - во время измерений плотности поверочной жидкости эталонным СИ фиксируют показания датчиков температуры и давления установки и датчиков температуры и давления эталонного СИ.

Результаты измерений заносят в протокол, форма которого приведена в приложении А.

Далее повторяют процедуру п. 8.3.1.2 для температуры поверочной жидкости (40 ±2) °C и абсолютном давлении Р - (0,4 ±0,1) МПа. После этого повторяют процедуру п. 8.3.1.2 для температуры поверочной жидкости (20 ±2) °C и абсолютном давлении Р = (2 ±0,1) МПа.

  • 8.3.2 Плотность поверочной жидкости в случае применения эталонной пикнометрической установки определяют в соответствии с требованиями МИ 2816-2012.

Если в момент выполнения измерений плотности температура поверочной жидкости в пикнометрах или в эталонном плотномере отличается от температуры поверочной жидкости в ПП более чем на ±0,1 °C, значение плотности pni приводят к температуре жидкости в ПП в соответствии с алгоритмом вычислений, приведенном в Р 50.2.076-2010.

  • 8.3.3 Абсолютную погрешность ПП вычисляют по формуле (1) и определяют при 2-х разных температурах i=l,2 и 2-х поверяемых давлениях к=1,2 (см. пункт 8.3). В каждой точке проводят 3 измерения j=1,2,3.

^i,kj ~ Pi,kJ ~ Pi,kJ,s->                 (О

где ^i,kj - абсолютная погрешность ПП в соответствующей точке диапазона измерений, кг/м3;

Pi,kj,s - результат измерений плотности поверочной жидкости эталонным СИ, приведенный к условиям измерений поверяемого ПП, кг/м3;

Pi,kj - результат измерений плотности поверочной жидкости поверяемым ПП, считанный с показывающего устройства ПП, кг/м3.

За абсолютную погрешность ПП при заданной температуре принимают максимальное из трех значений, вычисленных по формуле (1).

  • 8.3.4 Заносят в протокол поверки результаты измерений плотности эталонным СИ и показания плотности поверяемого ПП. Допускается дополнительно к показаниям плотности поверяемого ПП фиксировать в протоколе значения выходного сигнала ПП. Форма протокола представлена в Приложении А.

  • 8.3.5 Погрешность ПП при измерении объема (объемного расхода) определяют сравнением измеренного объема (объемного расхода) жидкости, прошедшей через ПП с показаниями поверочной установки или расходомера-счетчика в двух точках, соответствующих 0,05Qmax, и 0,2...0,9 Qmax, где Qmax - максимальный предел измерений ПП. Число измерений в каждой точке не менее двух, при допустимом отклонении установленного объёмного расхода Qv от контрольных точек ±3 %.

Относительную погрешность ПП в процентах для каждого поверочного расхода определяют по формуле (2) при поверке по объему, либо (3) при поверке по объемному расходу:

V -V

8v=-^—± -100%, (2)

' У

где

Vy- объём жидкости, измеренный поверочной установкой или расходомером-счетчиком,

Vp - объём жидкости, измеренный ПП, т.е. показания ПП на дисплее, мониторе ком-пьютера/контроллера.

^ = ^^■100%,               (3)

где

Qy- объёмный расход жидкости, расходомером-счетчиком,

Qp - объём жидкости, измеренный ПП, т.е. показания ПП на дисплее, мониторе компьютера/ контроллера.

ПП считают выдержавшим поверку, если значение его погрешности при измерении объема (объемного расхода) в каждой точке при каждом измерении не превышает значения допускаемой погрешности 8У(8оу.

d\- (So) = ±5 %

где

±5 % - значение погрешности при измерении объема (объемного) расхода, указанное в руководстве по эксплуатации и соответствующее ПП.

Т.е. выполняется условие - 18v (6q) I < 15v (6q) I.

Примечание:

При положительном результате поверки по измерению объема (объемного расхода), ПП признают годным для измерений объемного расхода (объема).

  • 8.3.6 После поверки ПП пломбируют с использованием схемы установки пломб на Рис 1. При этом применяют схему установки пломб на Рис.1 а); б) или в).

При поверке ПП в лаборатории пломбы не устанавливают для обеспечения возможности подключения преобразователя плотности по месту эксплуатации. В этом случае защита ПП осуществляется при помощи установки пароля доступа в соответствии с эксплуатационной документацией. Пароль запечатывается в конверт клеймом. После установки на месте эксплуатации ПП пломбируют.

а)

б)

в)

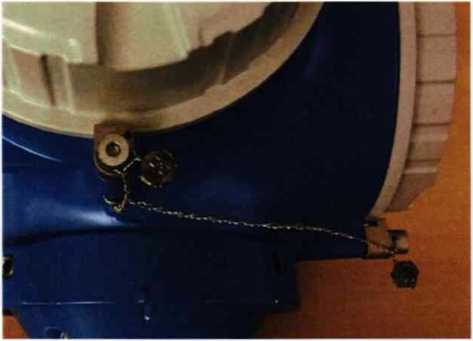

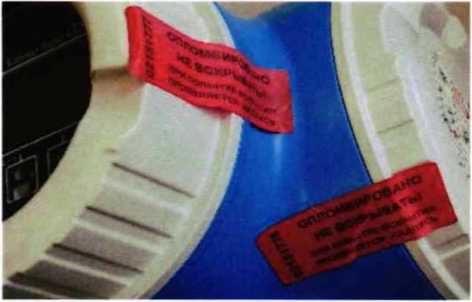

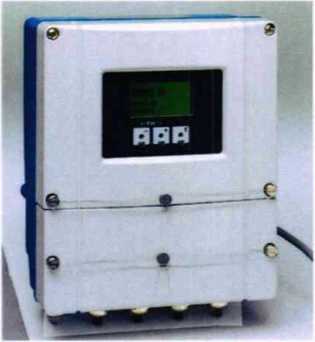

Рисунок 1 - Схема установки пломб от несанкционированного доступа корпуса электронного преобразователя в компактном (а) и раздельном (б) исполнении (в) при помощи наклеек (см. место для наклеек).

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1  Результаты поверки оформляют протоколами по формам, указанным в приложении А, Б. Допускается формы протоколов представлять в измененном виде.

При поверке согласно п. 3.2 данной методики оформление результатов поверки проводится в соответствии с указаниями, изложенными в соответствующей методике (МИ 2816-2012 или МИ 3240-2012).

При поверке отдельных измерительных каналов ПП в паспорте или свидетельстве о поверке приводят информацию об объеме проведенной поверки.

  • 9.2  Положительные результаты поверки оформляют записью в паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

В свидетельстве о поверке делают ссылку на документ, на основании которого выполнена поверка:

  • - на данную методику, если поверка проводилась без использования методик, упомянутых в пункте 3.2 данной методики;

  • - на МИ 2816-2012 или МИ 3240-2012, указанные в пункте 3.2 данной методики, если поверка проходила с использованием этих методик.

  • 9.3  При отрицательных результатах поверки выписывается "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815.

10 ИМИТАЦИОННЫЙ МЕТОД ПОВЕРКИ

10.1 Операции поверки
  • 10.1.1  Имитационный метод поверки преобразователей плотности жидкости Promass Q состоит из следующих операций:

  • -  внешний осмотр, п. 10.6.1;

  • -  проверка идентификационных данных ПО ПП п. 10.6.2;

  • -  Определение метрологических характеристик, п. 10.6.3.

Примечание:

  • 1) имитационный метод поверки распространяется на канал объемного расхода для всех моделей ПП Promass Q;

  • 2) имитационный метод поверки применяется только при периодической поверке.

10.2 Средства поверки
  • 10.2.1 Для контроля метрологических характеристик ПП применяют следующее оборудование:

  • -   программное обеспечение с функцией Heartbeat Verification, которое должно быть активировано в ПП;

  • -  частотомер электронно-счетный 43-49А амплитудой до 50 В и частотой от 0 до 10 кГц (для ПП с частотно-импульсным выходным сигналом) или другой частотомер с погрешностью измерений частоты следования импульсов не хуже ±0,1 %.

  • -  Персональный компьютер с возможностью подключения к ПП при помощи USB или Ethernet интерфейса (см. руководство по эксплуатации на ПП) или мобильное устройство или планшет с точкой доступа по WI-FI и веб-браузером.

10.3 Требования безопасности
  • 10.3.1 При проведении поверки соблюдают требования безопасности определяемые:

  • - правилами безопасности труда и пожарной безопасности, действующими на месте эксплуатации ПП,

  • - правилами безопасности по эксплуатации поверяемого ПП, приведенными в соответствующих руководствах по эксплуатации.

  • 10.3.2   Монтаж электрических соединений должен проводиться в соответствии с ГОСТ 12.3.032-84 и "Правилами устройства электроустановок" (раздел VII).

  • 10.3.3   К поверке допускают лиц, имеющих квалификационную группу по технике безопасности не ниже II в соответствии с "Правилами техники безопасности при эксплуатации электроустановок потребителей", изучивших руководство по эксплуатации на ПП.

10.4 Условия поверки
  • 10.4.1 При проведении поверки соблюдают следующие условия:

  • -  температура окружающего воздуха при поверке ПП с демонтажем с трубопровода +20±5 °C;

  • -  температура окружающего воздуха при поверке с ПП без демонтажа с трубопровода от -10 до +40 °C;

  • -  температура процесса (при поверке без демонтажа) от 0 до +80 °C;

атмосферное давление от 86 до 107 кПа;

  • -  давление процесса избыточное (при поверке без демонтажа) от 0 до 1,5 МПа;

  • -  относительная влажность воздуха от 30 до 80 %.

10.5 Подготовка к поверке
  • 10.5.1  Имитационную поверку ПП допускается проводить без демонтажа с трубопровода и остановки технологического процесса.

  • 10.5.2   Перед началом поверки выполняют электрическое подключение поверяемого ПП к персональному компьютеру одним из способов, описанных в руководстве по эксплуатации ПП, или беспроводное удаленное подключение персонального компьютера, мобильного устройства или планшета согласно руководству по эксплуатации.

  • 10.5.3  Выполняют активацию программного обеспечения с функцией Heartbeat Verification, если в коде прибора отсутствует опция функции Heartbeat Verification. Активация функции проводится при помощи настроек прибора в разделе Setup->Advanced setup->Enter access code (Настройка-^Расширенная настройка-^Ввести код доступа).

  • 10.5.4  Если поверяемый ПП установлен во взрывоопасной зоне, предусмотренной модификацией прибора, то допускается удаленное подключение к нему персонального компьютера, мобильного устройства или планшета согласно руководству по эксплуатации.

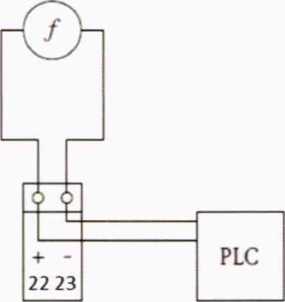

  • 10.5.5  При поверке ПП с частотным/импульсным выходным сигналом выполняется электрическое подключение частотомера к соответствующим выходам ПП по схемам, указанным в Приложении В.

  • 10.5.6  Выходной токовый сигнал поверяемого ПП должен быть подключен в систему сбора информации или замкнут при помощи проводника тока во время поверки.

10.6 Проведение поверки
  • 10.6.1   Внешний осмотр.

  • 10.6.1.1  При внешнем осмотре устанавливают, что:

  • -  на ПП отсутствуют механические повреждения, препятствующие его применению;

  • -  надписи и обозначения на паспортной табличке ПП соответствуют требованиям эксплуатационной документации;

  • -  комплектность ПП соответствует указанной в документации;

  • -  исполнение ПП соответствует его маркировке.

  • 10.6.1.2 ПП, не прошедший внешний осмотр, к поверке не допускают.

  • 10.6.2   Проверка идентификационных данных ПО ПП происходит в соответствии с пунктом 8.2. данной методики. Номер версии (идентификационный номер) программного обеспечения дополнительно сравнивается со значением Firmware version в pdf отчете, формируемом в соответствии с инструкцией по применению технологии Heartbeat™.

  • 10.6.3   Определение метрологических характеристик.

  • 10.6.3.1 С помощью функции (Diagnostics Heartbeat -> Performing verification Start verification) (Диагностика Heartbeat -> Выполнение проверки -> Начало проверки), в соответствии с инструкцией по применению технологии Heartbeat™, в ПП инициируется процедура поверки, в ходе которой проверяются следующие параметры:

Исправность электронных элементов первичного преобразователя:

  • •    чувствительных элементов (параметры Inlet pickup coil, Outlet pickup coil, Pickup coil symmetry);

  • •   датчика измерения температуры измерительных трубок (параметр Measuring tube temperature sensor);

  • •   датчика измерения температуры корпуса первичного преобразователя (параметр Carrier tube temperature sensor);

  • •    катушки возбуждения колебаний (параметр Frequency lateral/torsion mode);

Дрейф электромеханических характеристик первичного преобразователя:

  • •    Целостность первичного преобразователя (параметр Sensor integrity или HBSI)

  • - относительное изменение целостности первичного преобразователя в процентах от начального состояния, включая электрические, механические и электромеханические модули (измерительные трубки, электродинамические чувствительные элементы, система возбуждения колебаний измерительных трубок, электрические цепи);

Дрейф характеристик электронного преобразователя измерительных сигналов:

  • •   дрейф референсного напряжения, встроенного в модуль цифровой обработки сигнала (параметр Supply voltage);

  • •    дрейф частоты кварцевого генератора, встроенного в модуль цифровой обработки измерительных сигналов (параметр Reference clock);

  • •    дрейф нулевой точки (параметр Zero point tracking);

  • •    стабильность величины сопротивления встроенного образцового резистора (параметр Reference temperature);

  • •   дрейф характеристик модуля формирования аналогового выходного сигнала (параметр I/O module).

  • •    Контроль условий процесса (System status): температура среды, текущее значение расхода, температура электроники и т.д.

Примечание:

При отрицательных результатах проверки параметра контроля условий процесса (System status) выполняется следующий порядок действий:

  • - идентификация кода ошибки в соответствии с руководством по эксплуатации на прибор;

  • - допускается повторное проведение п. 11.6.3.1 после устранения причин ошибки.

  • 10.6.3.2 При поверке ПП с частотным/импульсным выходным сигналом значение частоты, генерируемое ПП и измеренное частотомером, вводят в диалоговое окно программы FiledCare.

  • 10.6.3.3 Результаты поверки считаются положительными, если в отчете, формируемом программой Heartbeat™ (Verification report, см. Приложение Г), результаты контроля параметров ПП отображаются в виде (Passed) (Пройдено), и значение параметра Sensor integrity (HBSI, Целостность сенсора), отображаемого в диалоговом окне программы FieldCare, не превышает ±1 %.

  • 10.6.3.4  При положительных результатах имитационной поверки ПП признают годными к измерениям, объемного расхода и объема с погрешностью, указанной в таблице 3.

Таблица 3

Пределы допускаемой относительной погрешности измерений ПП Promass Q при имитационной поверке, %:

±5

- объемного расхода и объема жидкости

10.7 Оформление результатов поверки
  • 10.7.1 Согласно руководству по эксплуатации и инструкции по применению технологии Heartbeat™, происходит сохранение результатов, формируемых в виде отчета в pdf файле.

Отчет (см. пример отчета в Приложении Г), который является протоколом поверки, выводят на печать.

  • 10.7.2 Положительны результаты поверки оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 10.7.3 При отрицательных результатах поверки выписывается "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815.

    Б. А. Иполитов

    В. И. Никитин

Начальник отдела 208 ФГУП "ВНИИМС"

Начальник сектора ФГУП "ВНИИМС"

Представитель фирмы ООО "Эндресс+Хаузер

А.С. Гончаренко

Приложение Л (рекомендуемое)

ПРОТОКОЛ

поверки Illi Promass Q по каналу плотности________

Серийный номер

Ду. мм

Средства поверки

Результаты поверки

7     Заключение по подготовке к поверке

  • 8.1   Заключение по внешнему осмотру

  • 8.2   Заключение по проверке ПО

8.3.1 Определение абсолютной погрешности измерений плотности Ли, [кг/м3]

Измерение

Температура поверочной жидкости, °C

Давление поверочной жидкости. МПа

Значение плотности измеренное

ПГ1 pt, [кг/м3]

Значение плотности, измеренное эталоном, [кг/м3]

Абсолютная

погрешность Д,. [кг/м3]

1

2

Заключение о пригодности Г1П:___

Поверитель: ________________________(                      )

«      «               20 г.

Приложение Б

(рекомендуемое)

ПРОТОКОЛ

поверки ГП1 Promass Q по каналу объемного расхода_______.

Серийный номер

Ду, мм

Средства поверки

Результаты поверки

7

8.1

8.2

Заключение по подготовке к поверке _________________________

Заключение по внешнему осмотру       ________________________

Заключение по проверке ПО            ________________________

8.3.5 Определение погрешности измерений объема 5V [%]

Объемный расход

3/ч]

Измерение

Показания IIII по измеренному объему, мР]

Показания поверочной установки или компаратора по измеренному объему, м

Значение относительной погрешности Д [%]

Значение допускаемой погрешности рассчитанной по формуле [%]

1

2

1

2

Заключение о пригодности ПП:_______________________

Поверитель: _______________________(

fl                   II

Приложение В

Схема подключения к ПП с частотным/импульсным выходным сигналом частотомера и контроллера

22, 23 - клеммы частотно-импульсного выходного сигнала ПП; f - частотомер;

PLC - контроллер

Приложение Г

(рекомендуемое) Отчет о поверке Promass Q (тип прибора определяется его кодом в отчете)

Verification report Promass 300

Endress+Hauser OU

People for Process Automation

Plant operator:

Device information

Location

Device tag

9romass

Module rame

ООО

Nominal diameter

DN25/Г

Device name

Pvomass 300

Order code

8Q3B25-11J4/0

Serial number

.B12EED2OOO

Firmware versior

01.01.0*

eartbeat

Co libration

Calibration factor

0.82*53

Zero pc«nt

-69

Verification information

Operating tane counter)

10d22h37m08s

Date/tme (manually recorded!

18.12.1816:12

Verification ID

71

Verification mode

Internal verification

Overall verification result*

33assed

Details see next page

at tM ompteM «erica functioMMy мя n» HaartPaat TadMMla*

Confirmation

l-teartbeat Venf cation verifies the fvnctxm of the flowmeter wrthin the specified measuring to era”ce over the usefv lifetime of the derce. with a total test coverage » 9* fo. and complies with the requirements for traceable verification according to DIN EN EC 9001:2008 - Section 7.6 a. (attested by TUV-SUD Industneservices GmbH)

Notes

Date

Operator: signature

Inspector's signature

We* tervar

P»gt I

Verification report Promass 300

Endress+Hauser i

People for Process Automation

Plant operator:

Device identification and verification identification

Serial number

LB12EED2OOO

Device tag

Promass

Verification ID

71

eartbeat

Sensor

■ Passed

Inlet pickup coil

И Passed

Outlet pickup cod

В Passed

Measuring tube temperature sensor

Я Passed

Carrier tube temperature sensor

3 Passed

Pickup coil symmetry

■ Passed

Frequency lateral mode

■ Passed

Frequency torsion/second mode

Й Passed

HBSI

Й Passed

Sensor electronic module (ISEM)

Я Passed

Supply votsge

Я Passed

Zero point tracking of signal path

Я Passed

Reference dock

3 Passed

Reference temperature measuring circuit

■ Passed

System status

■ Passed

I/O module

Я Passed

Input' output 1

26-27 (I/O 1)

2)3as^«d

Input/output 2

24-25 (1/0 2)

3 Passed

Input/output 3

22-23 (1/0 3)

T Not used

Verification report Promass 300

Endress+Hauser JF

People for Process Automation

Plant operator:

Device identification and verification identification

Serial number

-B12EEC2000

-W^^-Hea rt beat

Device tag

Promass

Verification ID

71

Test item with value

Unit

Actual

Min.

Max

Visualization

Sensor

Pickup coil symmetry deviation

*

-2 0831

25.0

Oscillation frequency lateral mode

Hz

311.349

1850000

35010000

□□□□□□□■□□

Oscillation frequency/second mode

Hz

1904.05

1100 000

2250.000

□□□□ППИППП

HBSI

HBSI deviation

0.0851

Sensor electronic module (ISEM)

Opt tracking deviation of signal path

-45.564

1000

Reference dock value

ppm

1.6875

Deviation of ref. temp. meas. Orcutt

Ohm

-0.1508

-55.0

250.0

OMOOOOOOOO

System status

I/O module

I/O module 1 terminal numoers

26-27 (I/O 1)

Input/output 1 value 1

mA

0.0131

-0.1400

0.1400

Input/output 1 value 2

0.0000

0.0000

0.0000

□□□□□□□□□□

I/O module 2 terminal numbers

24-25 (1/0 2)

Input/output 2 value 1

1.0000

0.9995

1.0005

In put/output 2 value 2

0.0000

0.0000

0.0000

□□□□□□□□□□

I/O module 3 terminal numbers

22-23 (1/0 3)

Input/output 3 value 1

0.0000

0.0000

0.0000

□□□□□□□□□□

Input/output 3 value 2

0.0000

0.0000

0.0000

ООО□ООО000

I/O module 4 terminal numbers

Input/output 4 value 1

0.0000

0.0000

0.0000

ООООООО000

Input/output 4 value 2

0.0000

0.0000

00000

ООО□□□□□□□

WHur>«

Verification report Promass 300

Endress+Hauser 1^7

People lot Access Automat'or

Plant operator:

Device identification and verification identification

Serial number

LB12EEC2OOC

Device tag

Promass

eartbeat

Verification ID

71

Test item with value

Unit

Actual

Process conditions

Mass flow verification value

kg/h

6 S~B9

Density verification value

kg/m’

0.9775

Damping verification value

166.5379

Process temperature verification value

t

25 -r83C

Electronic temperature

t

353*8*

W«a Mrvar

Приложение Г (перевод)

Отчет о проверке Promass 300

Endress+ Hauser

People for Proem •иЮгтагхзт

Пользователь:

Информация о приборе

Mefo

У+ eart beat

Обозначение прибора

Ртотазз

Название модуля

СЗОО

Номинальный дгзметр

DN25/Г

Название прибора

P-omass 300

Заказной <од прибора

8Q3B25-11J4/0

Серийной номер

LB12EE02000

Версия npo-рзммного обеспечения

01.01.04

Калибровка

Казффициен* кзлиорсзял

0.82453

Нулевая -очка

-69

Информзиия о проверке

Время раоо-ы (сметчик)

10d22h37m08s

Дата время (отмечается вручную

18.01.19 12 ОО

10 проверь и

71

Режим проверки

Внутренняя проверка

Общие результаты проверки

'спешно

Подрос на след странице

Подтвержден* e

Технология Heartbeat Ve"f>ca6on гроверяе* функционирование расходомера з рамках указанной по-решнос-.х измерения, на лро-яжении срока снужоы прибора функгионзл»-вм -ес-ом > 9- Ч и сос-зе"~в,,е- •рееоззниям о-слеживэемой прозер».- согласно стандарту D'N EN 50 9001:2006 - э азде л ~6 а.

Комментарии

Дата

Подпись пользователя

Подпись инспектора

Отчет о проверке Promass 300

Endress+Hauser

People for Fraceu Vrtcre arюn

Пользователь;

Идентификация устройства м Идентификация

проверки

Серийный номер

LB12EEOZOOO

Heartbeat

Обозначение прибора

Prwnass

10 проверки

71

Сенсор

1

Z^ewHO

В«одная катушка

>Z] /спешно

Выгодная катушка

/спешно

Датил» -емпера-уры лз/иерительнсй "рубки

>^1 /спешно

Датчик -емперз—уры ваоочей -рубки

/спешно

Симметрия кжгушея

'спешно

Час-о-з колебаний поперечная форма

^5 /спешно

Торсионная частота/вторая мода

/спешно

НВ51

7; Успешно

Эл. модуль сенсора (БЕЛА)

Успешно

Напряжение питания

'спешно

О-сл.нуле вой -очк.- пу»и сигнала

yf, 'спешно

Референсное время

/спешно

Реф кои-ур измерения -емпературы

/спешно

Статус системы

Успешно

Модуль ввода/вывода

>/] Успешно

Ввод, вывод 1

26-27 (РО 1)

>/) /спешно

Ввод вывод 2

24-25 (1/0 2)

/?\ Не подключено

Ввод вывод 3

22-23 (1/0 3)

Z~ 1 Me подключено

алм>.мЮгм&.аип

wenticatcr DTM

С’РВШЧ»?

Отчет о проверке Promass 300

Endress+Hauser

Pcopxefor Price» Мютлюл

Пользователь:

Идентификация устройства и Идентификация проверки

Серийный "Oves

LB12EE02

300

д

£1 Л^-Hea rt beat

Ж                 1г.   л

ОРоэначение прибора

Р-отюза

ID проверк и

71

Объект тестирования

Единиц

a

Actual

Мин

Макс.

Visualization

Сенсор

Отклонение в симметрии катушек

*

-2 0801

25 0

Частота осцилляций поперечной моды

Hz

311.349

185 000

350.000

Частота осцилляций/вторая мода

Hz

1904.05

1100.00

2250 ОС

HBSI

Отклонение целостности сенсора (МКН

*

0 0851

Эл. модуле сенсора (ISEM)

отсяеж. отклей 0 точки сигн.путм

-45 564

1000

Дрейф частоты кварцевого генератора

pp»n

1 68~5

Откл.ре© -окнура и»« температуры

Ohm

-0.1508

-55.0

250.0

Статус системы

Модуль ввода/вывода

Вход/выход 1 значение 1

0.0131

-0.1400

0.1400

Влад/вылад 1 значение 2

0 0000

ооосс

0 0000

□□□□□СП-m

Вход/выход 2 значение 1

0 0000

0.0000

0 0000

□zinnnczozxxD

Вход/выход 2 значение 2

0 0000

о ооос

0.0000

□□nnnrrnzrn

Вход/выход 3 значение 1

coc-oo

0.0000

0.0000

□□□□□са со

Вход/выход 3 значение 2

0.0000

0.0000

0.0000

«ми» enxlr«s.iom

меиПсМст Э'М

Строыъй 3

Отчет о проверке Promass 300

Endress+Hauser OU

Резвее for Process 4jtant3tx>T

Пользователь;

Идентификация устройства и Идентификация проверки

Серий-пжй номер

lB12=EC2 900

Обозначение гриоора

PrOm ass

ID проверки

71

eart beat

Объект тестирования

Единица

Actual

Условия процесса

Значение проверки массового расхода

Mj/h

6 8789

Значение каливровки плотности

kg.'mi

0.9775

Значение 'сверки демпфирования

166 5379

Значение раоочем температурь для поверки

25А830

Темпера',эа злектроники

35 3Авн

Стрямц* А

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
