Методика поверки «Устройства защиты и автоматики комплектные ТОР 200» (ИЦРМ-МП-204-18)
СОГЛАСОВАНО
УТВЕРЖДАЮ
Исполнительный директор
Технический директор
ООО «ИЦРМ»
М. С. Казаков
2018 г.
Устройства защиты и автоматики комплектные ТОР 200 Методика поверки ИЦРМ-МП-204-18 г. Москва 2018 г.
СОДЕРЖАНИЕ
Настоящая методика поверки предназначена для проведения первичной и периодической поверок устройств защиты и автоматики комплектных ТОР 200 (далее - терминал, устройство), изготавливаемых ООО «Релематика», г. Чебоксары.
Данная методика устанавливает объем, условия поверки и средства для проведения поверки.
Допускается производить периодическую поверку устройств только для входных аналоговых цепей релейной защиты и автоматики (РЗА) или входных аналоговых цепей измерений, для меньшего числа измеряемых величин в каждой из этих цепей при наличии письменного заявления от эксплуатирующей организацией.
Методика распространяется на вновь изготовляемые, выпускаемые из ремонта и находящиеся в эксплуатации устройства.
Периодичность проведения поверки в процессе эксплуатации и/или хранения устанавливается не реже одного раза в 8 лет.
Основные метрологические характеристики указаны в таблице 1.
Данная методика разработана в соответствии с рекомендациями по Межгосударственной стандартизации РМГ 51-2002 «Документы на методики поверки средств измерений».
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входные аналоговые цепи релейной защиты и автоматики (РЗА} | |
|
Диапазон измерений действующего значения напряжения переменного тока в диапазоне от 45 до 55 Гц, В |
от 5 до 120 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % |
±0,5 |
|
Диапазон измерений действующего значения силы переменного тока в диапазоне от 45 до 55 Гц, А:
|
от 0,05 до 1,2 от 0,25 до 6 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % |
±1 |
|
Диапазон измерений частоты сети, Гц |
от 40 до 70 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты сети, Гц |
±0,01 |
|
Входные аналоговые цепи измерений | |
|
Диапазон измерений действующего значения напряжения переменного тока в диапазоне от 45 до 55 Гц, В |
от 5 до 120 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % |
±0,2 |
|
Диапазон измерений действующего значения силы переменного тока в диапазоне от 45 до 55 Гц, А |
от 0,05 до 6 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока в диапазоне частот от 49,6 до 50,4 включ. Гц, % |
±0,2 |
|
Диапазон измерений частоты сети, Гц |
от 40 до 70 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|
Диапазон измерений коэффициента активной мощности |
от -1 до 1 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной (к верхнему пределу измерений) погрешности измерений коэффициента активной мощности, % |
±0,5 |
|
Пределы допускаемой основной приведенной (к номинальному значению фаЗНОЙ МОЩНОСТИ {Тном'Люм/^З ИЛИ Суммарной МОЩНОСТИ ^377Ном7ном) погрешности измерений активной фазной и суммарной мощности, % |
±0,5 |
|
Пределы допускаемой основной приведенной (к номинальному значению фаЗНОЙ МОЩНОСТИ С/ном/ном/^З ИЛИ Суммарной МОЩНОСТИ ^/З-Кгом’Люм) погрешности измерений реактивной фазной и суммарной мощности, % |
±0,5 |
|
Пределы допускаемой основной приведенной (к номинальному значению фазной мощности С/Ном7Ном/^3 или суммарной мощности ^З С/ном7ном) погрешности измерений полной фазной и суммарной мощности, % |
±0,5 |
-
2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 2. При получении отрицательных результатов, во время выполнения любой операции, поверка прекращается.
Таблица 2 - Операции поверки
|
Наименование операции |
№ пункта методики поверки |
Проведение операции при | |
|
Первичной поверке |
Периодической поверке | ||
|
Внешний осмотр |
8.1 |
+ |
+ |
|
Подтверждение соответствия программного обеспечения |
8.2 |
+ |
+ |
|
Проверка электрической прочности и определение сопротивления изоляции |
8.3 |
+ |
+ |
|
Определение метрологических характеристик |
8.4 |
+ | |
|
Оформление результатов поверки |
9 |
+' |
+ |
3. СРЕДСТВА ПОВЕРКИ
-
3.1. При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.
-
3.2. Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.
-
3.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.
Таблица 3 - Средства измерений и вспомогательные устройства
|
№ |
Наименование |
|
1 |
Установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде № 57346-14) |
|
2 |
Установка для проверки электрической безопасности GPT-815 (регистрационный номер в Федеральном информационном фонде 46633-11) |
|
3 |
Мегаомметр Е6-40 (регистрационный номер в Федеральном информационном фонде 64074-16) |
4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
-
4.1 К проведению поверки допускают лица, изучившие настоящую методику, эксплуатационные документы на приборы и средства поверки.
-
4.2 К проведению поверки допускают лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на применяемые средства поверки.
-
5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
-
6.1 Для определения основной погрешности измерения испытания проводятся при нормальных условиях окружающей среды и нормальных режимах работы устройства, в соответствии с таблицей 4.
Таблица 4 - Нормальные условия испытания устройства
|
№ |
Параметр |
Значение |
|
1 |
Температура окружающего воздуха, °C |
20±5 |
|
2 |
Относительная влажность воздуха, % |
от 30 до 80 |
|
3 |
Частота входного сигнала, Гц |
50 |
|
4 |
Коэффициент мощности |
1 |
|
5 |
Коэффициент мощности для измерения реактивной мощности |
0 |
|
6 |
Напряжение питания, В |
220±20 |
-
7.1 Перед проведением поверки необходимо выполнить следующие операции:
-
- выдержать устройство в условиях окружающей среды, указанных в пункте 6.1, не менее 1 часа, если она находилась в климатических условиях, отличающихся от указанных в пункте 6.1;
-
- соединить зажимы заземления используемых средств поверки с контуром заземления;
-
- подключить устройство и средства поверки к сети переменного тока 220 В, 50 Гц, включить и дать им прогреться в течение времени, указанного в технической документации на них.
-
8.1. Внешний осмотр
При внешнем осмотре устройства проверяется комплект поставки, маркировка и отсутствие механических повреждений.
При проведении внешнего осмотра должно быть установлено соответствие следующим требованиям:
-
- комплект поставки должен соответствовать эксплуатационной документации;
-
- корпус, клеммы для соединения аналоговых цепей и дискретных входов/выходов, графический экран, клавиатура, порты связи не должен иметь загрязнений, видимых повреждений и следов коррозии;
-
- маркировка должна быть четкой и соответствовать описанию в руководстве по эксплуатации.
Результаты считают положительными, если выполняются все вышеуказанные требования.
-
8.2. Подтверждение соответствия программного обеспечения
Проводится проверка актуального состояния программного обеспечения устройства с использованием дисплея и функциональной клавиатуры, расположенных на его передней панели.
Подтверждение соответствия производить в следующем порядке:
-
- зайти в главное меню, нажатием на устройстве кнопки ввода «Е»;
-
- выбрать клавишами «Вверх» и «Вниз» пункт меню «Диагностика»;
-
- выбрать клавишами «Вверх» и «Вниз» пункт меню «Информация»;
-
- выбрать клавишами «Вверх» и «Вниз» пункт меню «Версии ПО».
Результаты проверки устройства считаются удовлетворительными, если, номер версии ПО соответствует, указанной в таблице 5.
Таблица 5 - Идентификационные данные программного обеспечения устройства
|
Идентификационные данные ПО |
Значения | |
|
Идентификационное наименование ПО |
Host firmware version (CPUfw) |
ASW firmware version (CPU asw) |
|
Номер версии ПО |
не ниже 1.06_А |
не ниже 1.38 A+1.51 A |
-
8.3. Проверка электрической прочности и определение сопротивления изоляции.
Испытания изоляции устройств проводятся в холодном состоянии.
Перед проведением проверки необходимо:
-
- снять оперативное питание терминала;
-
- временными перемычками объединить цепи независимых групп.
В терминале (шкафу) в зависимости от типоисполнения выделяются следующие независимые группы цепей:
-
- переменного тока;
-
- переменного напряжения;
-
- входные цепи;
-
- цепи питания терминала;
-
- выходные цепи.
Необходимо измерить сопротивление изоляции между цепями, соединенными между собой и корпусом, а также между каждой цепью и оставшимися соединенными между собой цепями. Измерения производятся с помощью мегомметра Е6-40 на напряжение 1000 В для цепей выше 60 В согласно ПТЭ.
Электрическая прочность изоляции между указанными цепями относительно корпуса и между собой проверяется напряжением 2000 В частотой 50 Гц в течение 1 мин. После этого вида проверки необходимо повторно измерить сопротивление изоляции терминала.
Длина соединительных проводов не должна быть более 2 м.
При проведении испытаний все цепи устройств обесточить. После проведения испытаний на устройство подать напряжение и убедиться в отсутствии кодов неисправности на дисплее.
Результаты считают положительными, если при всех видах измерений сопротивление собранных цепей должно быть не менее 100 МОм и сопротивление изоляции сохранилось не менее 100 МОм.
При наличии дефектов поверяемый терминал бракуется и направляется в ремонт.
-
8.4. Определение метрологических характеристик
-
8.4.1 Основные формулы, используемые при расчетах:
-
8.4.1.1 Абсолютная погрешность измерении А определяется по формуле (1):
где Ах - измеренное значение параметра;
Ао - эталонное значение параметра (измеренное с помощью прибора электроизмерительного эталонного многофункционального Энергомонитор-3.1 КМ из состава установки поверочной универсальной УППУ-МЭ (далее - УППУ-МЭ)).
-
8.4.1.2 Приведенная к диапазону измерений погрешность измерений у, %, определяется по формуле (2):
100%
(2)
где Ах - измеренное значение параметра;
Ао - эталонное значение параметра (воспроизведенное измеренное с помощью прибора электроизмерительного эталонного многофункционального Энергомонитор-3.1 КМ из состава УППУ-МЭ);
Ап - нормирующее значение, равное диапазону измерений.
-
8.4.2 Определение основной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока проводить в следующей последовательности:
-
1) Подготовить и включить терминал и основные средства поверки в соответствии с эксплуатационными документами.
-
2) Подключить терминал к прибору электроизмерительному эталонному многофункциональному Энергомонитор-3.1 КМ (далее - Энергомонитор-3.1 КМ) и источнику переменного тока и напряжения трехфазному программируемому Энергоформа-3.1 (далее -Энергоформа-3.1) из состава УППУ-МЭ в соответствии с рисунком 1 и их эксплуатационными документами.

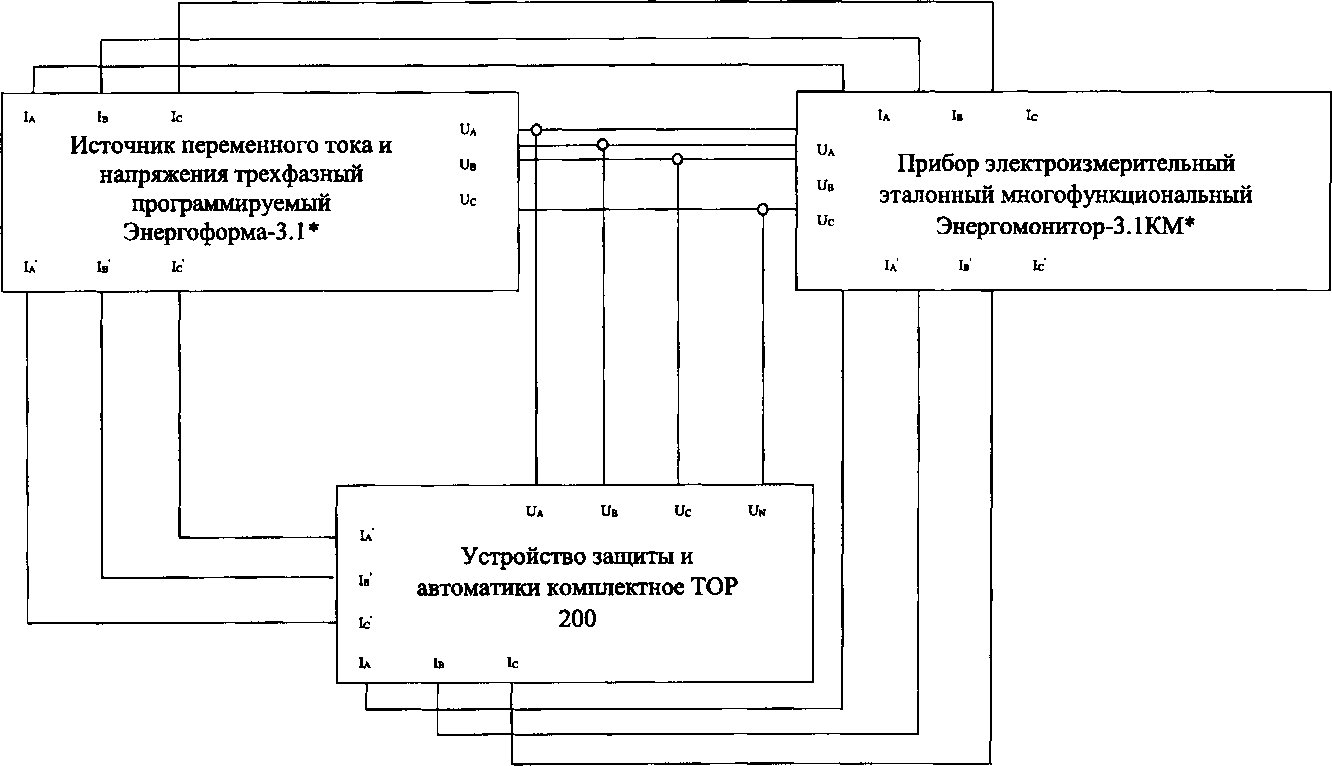

Рисунок 1 - Схема структурная проверки метрологических характеристик
* из состава УППУ-МЭ
-
3) Воспроизвести с помощью Энергоформы-3.1 пять испытательных сигналов действующего значения напряжения переменного тока при частоте переменного тока 50 Гц равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений) и зафиксировать их с помощью Энергомонитора-3.1КМ.
-
4) Зафиксировать действующее значение напряжения переменного тока, измеренные терминалом.
-
5) Вычислить значения основной приведенной (к диапазону измерений) погрешности измерений действующего значения напряжения переменного тока для каждого испытательного сигнала по формуле (2).
-
6) Повторить п.п. 3) - 5) для входных аналоговых цепей измерений.
Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.
-
8.4.3 Определение основной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока проводить в следующей последовательности:
-
1) Подготовить и включить терминал и основные средства поверки в соответствии с эксплуатационными документами.
-
2) Подключить Энергоформу-3.1 и Энергомонитор-3.1КМ из состава УППУ-МЭ к входными аналоговым цепям РЗА «1 А» терминала в соответствии с рисунком 1 и их эксплуатационными документами.
-
3) Воспроизвести с помощью Энергоформы-3.1 пять испытательных сигналов среднеквадратического значения силы переменного тока при частоте переменного тока 50 Гц, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений) и зафиксировать их с помощью Энергомонитора-3.1 КМ.
-
4) Зафиксировать действующие значения силы переменного тока, измеренные терминалом.
-
5) Вычислить значения основной приведенной (к диапазону измерений) погрешности измерений действующего значения силы переменного тока для каждого испытательного сигнала по формуле (2).
-
6) Подключить Энергоформу-3.1 и Энергомонитор-3.1 КМ к входными аналоговым цепям РЗА «5 А» терминала в соответствии с рисунком 1 и их эксплуатационными документами.
-
7) Повторить п.п. 3) - 5).
-
8) Подключить Энергоформу-3.1 и Энергомонитор-3.1 КМ к входными аналоговым цепям измерений терминала в соответствии с рисунком 1 и их эксплуатационными документами.
-
9) Повторить п.п. 1) - 5) для входных аналоговых цепей измерений.
Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.
-
8.4.4 Определение основной абсолютной погрешности измерений частоты сети проводить в следующей последовательности:
-
1) Подготовить и включить терминал и основные средства поверки в соответствии с эксплуатационными документами.
-
2) Подключить прибор к Энергоформе-3.1 и Энергомонитору-3.1КМ из состава УППУ-МЭ в соответствии с их эксплуатационными документами и с рисунком 1.
-
3) Задать на Энергоформе-3.1 напряжение 5 В.
-
4) Воспроизвести с помощью Энергоформы-3.1 пять испытательных сигналов частоты сети, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений) при номинальном значении напряжения переменного тока и зафиксировать их с помощью Энергомонитора-3.1 КМ (при использовании Энергоформы-3.1).
-
5) Зафиксировать значения частоты сети, измеренные терминалом.
-
6) Вычислить значения основной абсолютной погрешности измерений частоты сети для каждого испытательного сигнала по формуле (1).
-
7) Задать на Энергоформе-3.1 напряжение 100 В.
-
8) Повторить п.п. 4) - 6)
-
9) Повторить п.п. 3) - 8) для входных аналоговых цепей измерений.
Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в указанных в таблице 1.
-
8.4.5 Определение приведенной к верхнему пределу диапазона измерений погрешности измерений коэффициента активной мощности проводить в следующей последовательности:
-
1) Подготовить и включить терминал и основные средства поверки в соответствии с эксплуатационными документами.
-
2) Подключить Энергоформу-3.1 и Энергомонитор-3.1КМ из состава УППУ-МЭ к входным аналоговым цепям измерений.
-
3) Задать на Энергоформе-3.1 действующее номинальное напряжение переменного тока и номинальную силу переменного тока.
-
4) На выходе Энергоформы-3.1 поочередно установить пять испытательных сигналов коэффициента активной мощности, равномерно распределенных внутри диапазона измерений (например, 0-5 %, 20-30 %, 50-60 %, 70-80 %, 90-100 % от диапазона измерений) и зафиксировать их с помощью Энергомонитора-3.1 КМ.
-
5) Зафиксировать значения коэффициента активной мощности, измеренные терминалом.
-
6) Вычислить значения приведенной (к верхнему пределу измерений) погрешности измерений коэффициента мощности для каждого испытательного сигнала по формуле (2).
Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в указанных в таблице 1.
-
8.4.6 Определение приведенной к номинальному значению фазной мощности Uhom’IhomA/З или суммарной мощности ^З-Uhom Ihom погрешности измерений активной, реактивной, полной (фазной и суммарной) мощности проводить в следующей последовательности:
-
1) Подготовить и включить терминал и основные средства поверки в соответствии с эксплуатационными документами.
-
2) Подключить прибор к Энергоформе-3.1 и Энергомонитору-3.1 КМ из состава УППУ-МЭ в соответствии с рисунком 1 и их эксплуатационными документами.
-
3) Воспроизвести с помощью Энергоформы-3.1 испытательные сигналы в соответствии с таблицей 6, при значениях cos<p=0 частота переменного тока 50 Гц и зафиксировать их с помощью Энергомонитора-3.1 КМ.
-
4) Зафиксировать значения активной электрической мощности, измеренные терминалом.
-
5) Вычислить значения приведенной к номинальному значению фазной мощности Uhom’Ihom/n3 или суммарной мощности ^3-Uhom’Ihom погрешности измерений активной, реактивной, полной (фазной и суммарной мощности) для каждого испытательного сигнала по формуле (2).
Таблица 6 - Характеристики испытательных сигналов в режиме измерения
активной, реактивной, полной электрической мощности
|
№ |
Значение напряжения U, В |
Значение тока I, А |
Значение частоты, Гц | ||||
|
Ua |
иъ |
Uc |
1а |
lb |
1с | ||
|
Измерения п |
ри Ihom = 1 А | ||||||
|
1 |
0,01 |
0,01 |
0,01 | ||||
|
2 |
0,05 |
0,05 |
0,05 | ||||
|
3 |
100 |
100 |
100 |
0,20 |
0,20 |
0,20 | |
|
4 |
0,50 |
0,50 |
0,50 | ||||
|
5 |
1,00 |
1,00 |
1,00 | ||||
|
6 |
1,20 |
1,20 |
1,20 |
50 | |||
|
7 |
5,00 |
5,00 |
5,00 | ||||
|
8 |
20,00 |
20,00 |
20,00 | ||||
|
9 |
50,00 |
50,00 |
50,00 |
1 |
1 |
1 | |
|
10 |
100,00 |
100,00 |
100,00 | ||||
|
11 |
120,00 |
120,00 |
120,00 | ||||
|
Измерения п |
ж 1ном = 5 А | ||||||
|
1 |
0,05 |
0,05 |
0,05 | ||||
|
2 |
0,25 |
0,25 |
0,25 | ||||
|
3 |
1,00 |
1,00 |
1,00 | ||||
|
100 |
100 |
100 | |||||
|
4 |
2,50 |
2,50 |
2,50 | ||||
|
5 |
5,00 |
5,00 |
5,00 | ||||
|
6 |
6,00 |
6,00 |
6,00 |
50 | |||
|
7 |
5,00 |
5,00 |
5,00 | ||||
|
8 |
20,00 |
20,00 |
20,00 | ||||
|
9 |
50,00 |
50,00 |
50,00 |
5 |
5 |
5 | |
|
10 |
100,00 |
100,00 |
100,00 | ||||
|
11 |
120,00 |
120,00 |
120,00 | ||||
Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.
9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1. По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:
-
- полное наименование аккредитованной на право поверки организации;
-
- номер и дата протокола поверки;
-
- наименование и обозначение поверенного средства измерений;
-
- заводской (серийный) номер;
-
- обозначение документа, по которому выполнена поверка;
-
- наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);
-
- температура и влажность в помещении;
-
- фамилия лица, проводившего поверку;
-
- результаты каждой из операций поверки.
Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.
-
9.2. При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.
-
9.3. При отрицательном результате поверки, выявленных при любой из операций поверки, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.
Устинова
Ведущий инженер отдела испытаний
ООО «ИЦРМ»
Страница 13 из 13
