    ПРЕОБРАЗОВАТЕЛИ ГАЗОАНАЛИТИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ ПГУ-А МЕТОДИКА ПОВЕРКИ

    МП 47-223-2017

    Екатеринбург 2017 '

    Предисловие

    • 1 РАЗРАБОТАНА

    ФГУП “Уральский научно-исследовательский институт

    (ФГУП “УНИИМ”)

    • 2 ИСПОЛНИТЕЛИ

    Собина А.В., Терентьев Г.И., Кузнецова М.Ф. (ФГУП «УНИИМ»)

    • 3 УТВЕРЖДЕНА

    ФГУП “УНИИМ”

    • 4 ВВЕДЕНА ВПЕРВЫЕ

      метрологии”

      2017 г.

    Содержание

    Приложение А (обязательное) Перечень газовых смесей, необходимых для

    проведения поверки преобразователей ПГУ-А

    Приложение Б (обязательное) Диапазоны измерений, пределы допускаемой

    основной абсолютной (относительной) погрешности преобразователей ПГУ-А

    Государственная система обеспечения единства измерений ПРЕОБРАЗОВАТЕЛИ ГАЗОАНАЛИТИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ ПГУ-А МЕТОДИКА ПОВЕРКИ

    Дата введения 2017-

    1 Область применения

    Настоящая методика распространяется на преобразователи газоаналитические универсальные ПГУ-А (далее по тексту - преобразователи), предназначенные для измерения содержания кислорода, диоксида углерода, вредных газов, горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов) в воздухе рабочей зоны.

    Методика устанавливает методы и средства первичной и периодической поверок преобразователей.

    Интервал между поверками:

    • - преобразователей ПГУ-А-Э, ПГУ-А-Т, ПГУ-А-Ф - один год;

    • - преобразователей ПГУ-А-0 - два года.

    2 Операции поверки

    • 2.1 При проведении поверки преобразователя выполняют операции, указанные в таблице 1.

    2.2 При получении отрицательных результатов по одному из пунктов таблицы 1 поверка прекращается, преобразователь признается непригодным.

    Таблица! - Операции поверки

    Наименование операции

    Номер пункта документа по поверке

    Проведение операции при

    первичной поверке

    периодической поверке

    1 Внешний осмотр

    6.1

    Да

    Да

    2 Опробование

    6.2

    Да

    Да

    3 Определение метрологических характеристик

    3.1 Определение основной абсолютной (от-

    6.3.1 -6.3.4

    Да

    Да

    носительной) погрешности

    3.2 Определение вариации показаний

    6.3.5

    Да

    Нет

    3.3 Определение времени установления показаний

    6.3.6

    Да

    Нет

    Примечание - Допускается проводить поверку преобразователей 111'У-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, 111 У-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этан, ПГУ-А-О-этилен, 111 У-А-О-ацетон, ПГУ-А-О-толуол, ПГУ-А-О-бензол,      ПГУ-А-О-метил-третбутиловый      эфир,      ПГУ-А-О-пара-ксилол,

    ПГУ-А-О-орто-ксилол,       ПГУ-А-О-изопропиловый       спирт,       ПГУ-А-О-этилбензол,

    ПГУ-А-О-циклогексан, ПГУ-А-О-гептан, ПГУ-А-О-нефтепродукты, по газовым смесям, содержащим определяемый компонент или поверочный компонент. Перечень поверочных компонентов приведен в таблице А.5.

    3 Средства поверки

    • 3.1 При проведении поверки применяют следующие средства поверки:

      • 3.1.1 Рабочий эталон 1 разряда единиц молярной (объемной) доли в газовых средах в диапазоне значений от 1,0-10’5 до 10,0 % в соответствии с поверочной схемой по ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 19351-00).

      • 3.1.2 Рабочий эталон 1 разряда единиц объемной доли в газовых средах в диапазоне значений от 0,04 до 2,75 % и от 10 до 50 % НКПР в соответствии с поверочной схемой по ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 50724-12).

      • 3.1.3 Рабочий эталон 1 разряда единиц массовой концентрации компонентов в газовых средах в диапазоне значений от 0,02 до 100 мг/м3 в соответствии с поверочной схемой по ГОСТ 8.578-2014 (регистрационный номер в Федеральном информационном фонде 45189-10).

      • 3.1.4 ГСО 10257-2013 стандартный образец (СО) состава газовой смеси СНд/воздух, объемная доля метана (1,10±0,06) %; (2,10±0,11) %, границы относительной погрешности аттестованного значения СО (8со) ±1,5 %.

      • 3.1.5 ГСО 10263-2016 СО состава газовой смеси СзН8/воздух, объемная доля пропана (0,40±0,02) %; 5со=±(-2,5-Х+2,75)%; объемная доля пропана (0,80±0,04) %, 8со=±1,5 %.

      • 3.1.6 ГСО 10325-2013 СО состава газовой смеси Нг/воздух, объемная доля водорода (1,00±0,05) %; (1,9±0,10) %, 5С0= ±1,5 %.

      • 3.1.7 ГСО 10335-2013 СО состава газовой смеси СбН^/воздух, объемная доля гексана (0,250±0,025) %; 8со=±(-2,5-Х+2,75), где X - аттестованное значение СО, объемная доля гексана (0,475±0,048) %, 8со=±1,5 %.

      • 3.1.8 ГСО 10386-2013 СО состава газовой смеси СгНг/воздух, объемная доля ацетилена (0,58±0,03) %; (1,10±0,06) %, 3Со=±1,5 %.

      • 3.1.9 ГСО 10534-2014 СО состава искусственной газовой смеси на основе кислородсодержащих и азотсодержащих газов (КА-М-1), объемная доля акрилонитрила (0,70±0,04) %; (1,33±0,07) %, 5СО=±1,0 %.

      • 3.1.10 ГСО 10256-2013 СО состава газовой смеси CH4/N2 (Не, Аг), объемная доля метана (2,20±0,11) %; (4,19±0,21) %, 5Со=±(-0,046-Х+1,523) %, где X - аттестованное значение СО.

      • 3.1.11 ГСО 10262-2013 СО состава газовой смеси СзН8/Мг(Не), объемная доля пропана (0,85±0,04) %; (1,60±0,08) %, 8СО=±1,5 %.

      • 3.1.12 ГСО 10334-2013 СО состава газовой смеси C6H14/N2 (Не, Аг), объемная доля гексана (0,50±0,05) %; (0,95±0,05) %, 8со=±1,5 %.

      • 3.1.13 ГСО 10379-2013 СО состава газовой смеси C2H2/N2 (Не, Аг), объемная доля ацетилена (1,15±0,06) %; (2,18±0,11) %, 8Со=±(-0,046-Х+1,523) %, где X - аттестованное значение СО.

      • 3.1.14 ГСО 10244-2013 СО состава газовой смеси С2Н6/воздух, объемная доля этана (0,60±0,03) %; (1,15±0,06) %, 8СО=±1,5 %.

      • 3.1.15 ГСО 10246-2013 СО состава газовой смеси С4Ню/воздух, объемная доля бутана (0,35±0,04) %; (0,65±0,07) %, 5Со=±(-1,667-Х+2,667) %, где X - аттестованное значение СО.

      • 3.1.16 ГСО 10333-2013 СО состава газовой смеси ГСЩю/воздух, объемная доля изобутана (0,30±0,03) %; (0,60±0,06) 8Со=±(-1,818-Х+2,682) %, где X - аттестованное значение СО.

      • 3.1.17 ГСО 10364-2013 СО состава газовой смеси С5Н12/воздух, объемная доля пентана (0,35±0,04) %; (0,65±0,07) %, 8Со=±(-1,667-Х+2,667) %, где X - аттестованное значение СО.

      • 3.1.18 ГСО 10250-2013 СО состава газовой смеси СзНб/воздух, объемная доля пропилена (0,50±0,05) %; 8Со=±(-2,5-Х+2,75) %; объемная доля пропилена (0,95±0,10) %, 6со=±1,5 %.

      • 3.1.19 ГСО 10248-2013 СО состава газовой смеси СгНд/воздух, объемная доля этилена (0,58±0,03) %; (1,10±0,06) %, 8СО=±1,5 %.

      • 3.1.20 ГСО 10366-2013 СО состава газовой смеси СбНб/воздух, объемная доля бензола (0,30±0,03) %; (0,55±0,06) %, 8со=±(-2,0-Х+2,7) %, где X - аттестованное значение СО.

      • 3.1.21 ГСО 10385-2013 СО состава газовой смеси CH3COCH3/N2 (воздух), объемная доля ацетона (0,63±0,03) %; (1,14±0,06) %, 8со=±1,5 %.

      • 3.1.22 ГСО 10241-2013 СО состава газовой смеси СОг/воздух (N2, Не, Аг), объемная доля диоксида углерода (1,00±0,050) %; (1,90±0,10) %, §со=±(0,046-Х+1,523) %; (2,75±0,14) %; (4,75±0,24) %, где X - аттестованное значение СО.

      • 3.1.23 ГСО 10329-2013 СО состава газовой смеси НгЗ/воздух, объемная доля сероводорода (0,00016±0,00005) %; (0,00054±0,00016) %, 8Со=±(-1111,1 -Х+5,11) %; объемная доля сероводорода (0,00167±0,00033) %; (0,00054±0,00016) %; (0,0027±0,0005) %; (0,0042±0,0008) %; (0,0051±0,0015) %; (0,0083±0,0017) %, бсо=±(15,15-Х+4,015) %, где X -аттестованное значение СО.

      • 3.1.24 ГСО 10253-2013 СО состава газовой смеси O2/N2 (Не, Аг), объемная доля кислорода (15,00±0,75) %; (28,50±1,43) %, §со=±(0,008-Х+0,76) %, где X - аттестованное значение СО.

      • 3.1.25 ГСО 10325-2013 СО состава газовой смеси Нг/воздух, объемная доля водорода (1,00±0,05) %; (1,90±0,10) %, 8Со=±1,5 %.

      • 3.1.26 ГСО 10242-2013 СО состава газовой смеси СО/воздух, объемная доля оксида углерода (0,0016±0,0002) %; (0,0096±0,0010) %, 8со=±(-15,15-Х+4,015) %, где X -аттестованное значение СО.

      • 3.1.27 ГСО 10331-2013 СО состава газовой смеси NO2/N2 (Не, Аг, воздух), объемная доля диоксида азота (0,00010±0,00003) %; (0,00082±0,00025) %, 8со=±0111,1 -Х+5,11) %.

      • 3.1.28 ГСО 10342-2013 СО состава газовой смеси SO2/N2 (Не, Ar, СО2, воздух), объемная доля диоксида серы (0,00029±0,00009) %, 8со=±(-1111,1 -Х+5,11) %; объемная доля диоксида серы (0,0016±0,0003) %, 8Со=±(15,15-Х+4,015) %, где X - аттестованное значение СО.

      • 3.1.29 ГСО 10327-2013 объемная доля аммиака (0,0023±0,0005) %; (0,0082±0,0016) %; (0,059±0,012) %, 8СО=±(15,15-Х+4,015) %.

      • 3.1.30 ГСО 10323-2013 СО состава газовой смеси NO/N2 (Не, Ar, СО2, воздух), объемная доля оксида азота (0,00031±0,0001) %, бскг^-ИИЛ'Х-^П) %; объемная доля оксида азота (0,0083+0,0017) %, 8со=±(-15,15-Х+4,015) %.

      • 3.1.31 ГСО 10387-2013 СО состава газовой смеси СгНдО/воздух, объемная доля оксида этилена (0,00012±0,00004) %, 8Со=±(-1111,1-Х+5,11) %; объемная доля оксида этилена (0,0084±0,0017) %, 8С0=±(-15,15-Х+4,015) %.

      • 3.1.32 ГСО 10337-2013 СО состава газовой смеси CH3OH/N2 (Не, воздух), объемная доля метанола (0,00093±0,00019) %; (0,0083±0,0017) %, 8со=±(-15,15-Х+4,015) %.

      • 3.1.33 ГСО 10539-2014 СО состава искусственной газовой смеси на основе углеводородных газов (УВ-М-0), Объемная доля изобутилена (10,0±0,3) млн'1; (14,8±4,4) млн'1; (33,0±9,9) млн'1, 8со=±7,5 %; объемная доля изобутилена (150,0±22,5) млн'1, 8со=±7 %; объемная доля изобутилена (1870,0±130,9) млн'1, 8со=±5 %.

      • 3.1.34 ГСО 10248-2013 СО состава газовой смеси СгЕЦ/воздух, объемная доля этилена (0,0085±0,0017) %; (0,0142+0,0028) %, 8С0=±(-15,15-Х+4,015) %.

      • 3.1.35 ГСО 10366-2013 СО состава газовой смеси СбНб/воздух, объемная доля бензола (0,00012±0,00004) %; (0,00072±0,00022) %, 8со=±(-1111,1 -Х+5,11) %.

      • 3.1.36 ГСО 10657-2015 СО состава искусственной газовой смеси диэтиламина в азоте, объемная доля диэтиламина (8,2±1,6) млн'1, 8со=±4 %; (41,6±8,3) млн'1, 8со=±2,5 %.

      • 3.1.37 ГСО 10656-2015 СО состава искусственной газовой смеси тетрафторэтилена в азоте, объемная доля тетрафторэтилена (6,0±0,9) млн'1; 8со=±4 %; объемная доля тентафторэтилена (33,4±5,0) млн'1, 8со=±2,5 %.

      • 3.1.38 ГСО 9142-2008 СО состава газовой смеси C3H8/N2, объемная доля пропана (0,62 ± 0,06) %, (1,70 ± 0,17) %, (0,96 ± 0,10) %, (1,40 ± 0,14) %, (0,64 ± 0,06) %, (0,52 ± 0,05) %, (1,05 ± 0,11) %, (0,80 ± 0,08) %, 3СО=±2 %.

      • 3.1.39 ГСО 9779-2011 СО состава газовой смеси C3H8/N2, объемная доля пропана (0,475 ± 0,025) %, (0,340 ± 0,025) %, (0,420 ± 0,025) %, (0,350 ± 0,025) %, 5СО=±2 %.

      • 3.1.40 ГСО 9778-2011 СО состава газовой смеси C3H8/N2, объемная доля пропана (0,250 ± 0,025) %, 5со=± (-16,67Х + 10) %.

      • 3.1.41 Поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82.

      • 3.1.42 Азот особой чистоты, сорт 1, 2 по ГОСТ 9293-74.

      • 3.1.43 Циклогексан, высший сорт по ГОСТ 14198-78.

      • 3.1.44 Гептан эталонный по ГОСТ 25828-83.

      • 3.1.45 Спирт этиловый ректификованный по ГОСТ Р 55878-2013.

      • 3.1.46 Метанол по ГОСТ 6995-77.

      • 3.1.47 Толуол нефтяной, первый сорт по ГОСТ 14710-78.

      • 3.1.48 Этилбензол по ГОСТ 9385-2013.

      • 3.1.49   Метилтретбутиловый эфир технический, высший сорт по ТУ 2435-412-057-42-686-98.

      • 3.1.50 Ксилол-пара по ГОСТ 5789-78.

      • 3.1.51 Водород по ГОСТ 3022-80.

      • 3.1.52 Керосин, марка ТС-1, высший сорт.

      • 3.1.53 Уайт-спирит по ГОСТ 3134-78.

      • 3.1.54 о-ксилол, х.ч, по ТУ 2631-088-44493179-03.

      • 3.1.55 Изопропиловый спирт, х.ч. по СТП ТУ СОМР 2-017-06.

      • 3.1.56 Бензин неэтилированный по ГОСТ Р 51866-2002.

      • 3.1.57 Топливо дизельное по ГОСТ 305-2013.

      • 3.1.58 Керосин по ГОСТ Р 52050-2006.

      • 3.1.59 Уайт-спирит по ГОСТ 3134-78.

      • 3.1.60 Топливо для реактивных двигателей по ГОСТ 10227-86.

      • 3.1.61 Бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту.

      • 3.1.62 Бензин авиационный по ГОСТ 1012-2013.

      • 3.1.63 Рабочий эталон 1-го разряда - источник микропотоков паров ИМ-РТ9-М-А1 (регистрационный номер в Федеральном информационном фонде 46915-11). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.64 Ротаметр ЭМИС-МЕТА 210-Р, ЭМ 210-Р-008-В-Г (регистрационный номер в Федеральном информационном фонде 48744-11). Диапазон измерений объемного расхода (0,12-1,2) м3/ч. Пределы допускаемой приведенной погрешности ±4 %.

      • 3.1.65  Вентиль точной регулировки ВТР-1, диапазон регулирования расхода (0 -1,3) дм3/мин.

      • 3.1.66 Трубка медицинская поливинилхлоридная по ТУ 6-01-2-120-73 6,0x1,5 мм.

      • 3.1.67 Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм.

      • 3.1.68 Источник микропотоков газов и паров ИМ09-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.69 Источник микропотоков газов и паров ИМ108-М-Е (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.70 Источник микропотоков газов и паров ИМ 130-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.71 Источник микропотоков газов и паров ИМ39-М-Б (регстрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.72 Источник микропотоков газов и паров ИМ07-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.73 Источник микропотоков газов и паров ИМ89-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.74 Источник микропотоков газов и паров ИМ94-М-А2 (регистрационный номер в Федеральном информационном фонде 15075-09). Пределы допускаемой относительной погрешности ±5 %.

      • 3.1.75 Секундомер электронный «Интеграл С-Ol» (регистрационный номер в Федеральном информационном фонде 44154-10), диапазон измерений: в режиме воспроизведения шкалы времени - 24 часовая шкала времени, пределы допускаемой абсолютной погрешности ±(9,6-10’6-Тх+0,01) с.

      • 3.1.76 Источник питания лабораторный прецизионный Б5-71У/2 (регистрационный номер в Федеральном информационном фонде 36757-08). Предел допускаемой абсолютной погрешности измерения выходного напряжения ±(0,005UyCT.+0,03) В, предел допускаемой абсолютной погрешности измерения выходного тока ±(0,0151уст.+0,03) А.

      • 3.1.77 Мультиметр цифровой FLUKE 289 (регистрационный номер в Федеральном информационном фонде 56476-14). Пределы допускаемой основной погрешности ±(0,0005-1+10) мкА в диапазоне от 0 до 50 мА.

      • 3.1.78 Измеритель параметров микроклимата «Метеоскоп» по ТУ 43 1110 - 002 -18446736 - 05, диапазон измерений относительной влажности от 3 до 98 %, относительная погрешность ± 3 %, диапазон измерений температуры от минус 10 °C до плюс 50 °C, относительная погрешность ± 0,2 °C, диапазон измерений давления в воздухе от 80 до 110 кПа.

    • 3.2 Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

    • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

    • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

    • 3.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.

    4 Условия поверки

    При проведении поверки должны быть соблюдены следующие условия:

    температура окружающего воздуха, °C                                         20 ± 5;

    относительная влажность окружающего воздуха, %                         от 30 до 80;

    атмосферное давление, кПа                                              от 84 до 106;

    расход газовой смеси (ГС), дм3/мин                                          0,45 ± 0,05;

    напряжение питания постоянного тока, В                                    от 18 до 32.

    5 Подготовка к поверке

    • 5.1 Проверяют комплектность преобразователя в соответствии с руководством по эксплуатации ЖСКФ.413425.004 РЭ.

    • 5.2 Готовят преобразователь к работе в соответствии с руководством по эксплуатации ЖСКФ.413425.004 РЭ.

    • 5.3 Выдерживают средства поверки и поверяемый преобразователь в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.

    6 Проведение поверки

    • 6.1 Внешний осмотр

    При внешнем осмотре должно быть установлено:

    отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность преобразователя;

    наличие маркировки преобразователя в соответствии с руководством по эксплуатации ЖСКФ.413425.004 РЭ.

    • 6.2 Опробование

      • 6.2.1 При опробовании проводят общую проверку функционирования преобразователя в порядке, описанном ниже:

    • - включают электрическое питание преобразователя. Прибор перейдет в режим тест, выходной аналоговый выход установится на уровне 3,2 мА. На индикаторе ( при наличии) начнется мигание центральных сегментов с частотой 1 Гц, светодиод начнет мигать оранжевым цветом;

    • - через 40 с преобразователь должен перейти в режим измерений;

    • - прогревают преобразователь не менее 10 минут;

    • - по окончании времени прогрева аналоговый выходной сигнал преобразователя в атмосферном воздухе должен быть равен (4,00 ± 0,48) мА. На индикаторе (при наличии) установятся нулевые показания, светодиод перейдет в непрерывное свечение зеленым цветом.

    Результаты опробования считают положительными, если по окончанию времени прогрева отсутствует информация об отказах.

    • 6.2.2 Проверка идентификационных данных программного обеспечения (ПО) Проводят проверку идентификационных данных ПО поверяемого преобразователя. Подтверждение соответствия ПО преобразователей проводится путем проверки соответствия ПО преобразователя тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа преобразователей.

    Для проверки соответствия ПО выполняют следующие операции:

    • - проводят визуализацию идентификационных данных ПО преобразователя: отображение номера версии ПО в окне сервисного программного обеспечения «ESP config» на персональном компьютере;

    • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа преобразователей (приложение к Свидетельству об утверждении типа).

    Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображающийся в окне сервисного программного обеспечения «ESP_config», не ниже указанного в таблице 2.

    Таблица 2

    Идентификационные данные (признаки)

    Значение

    Встроенное ПО

    Идентификационное наименование ПО

    v.0.1

    Номер версии (идентификационный номер) ПО

    не ниже pgu a vO.l.hex

    Цифровой идентификатор ПО

    -

    Алгоритм вычисления цифрового идентификатора ПО

    -

    6.3 Определение метрологических характеристик преобразователя

    • 6.3.1 Определение основной абсолютной (относительной) погрешности преобразователя при первичной поверке при подаче ГС, содержащих определяемый компонент

    Определение основной абсолютной (относительной) погрешности преобразователя проводят в следующем порядке:

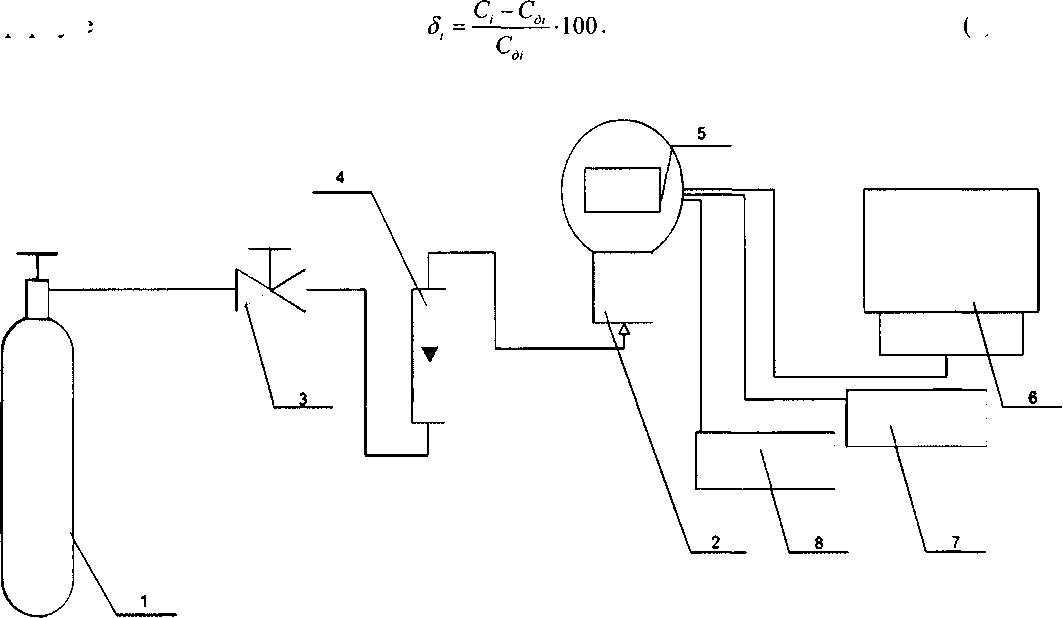

    Для всех преобразователей, кроме ПГУ-А-О-нефтепродукты, собирают схему поверки, приведенную на рисунке 1.

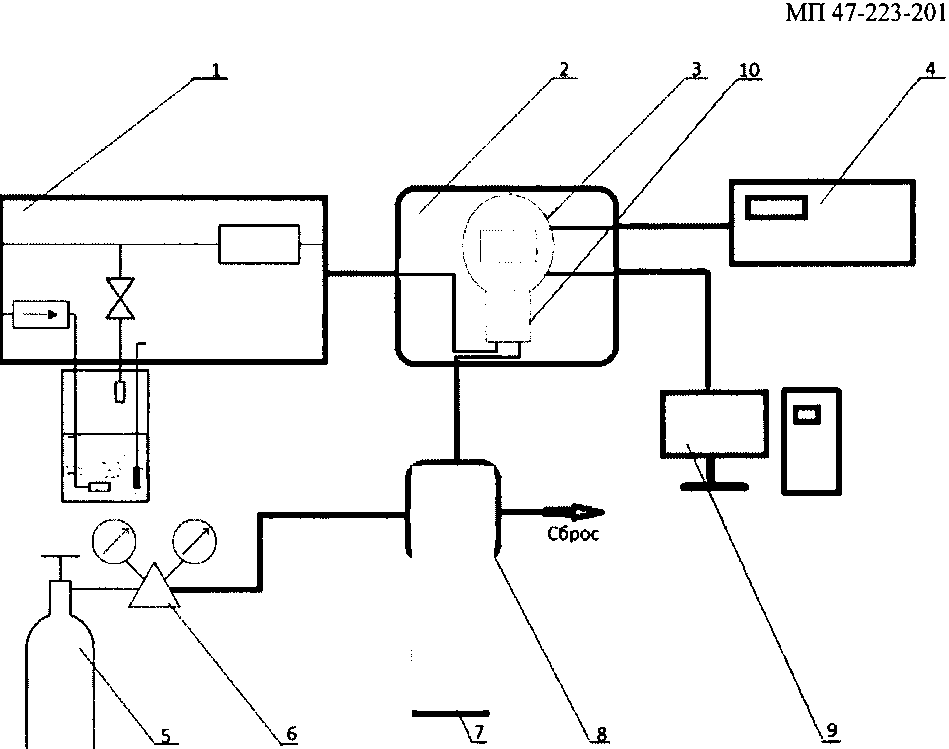

    Для преобразователей ПГУ-А-О-нефтепродукты собирают схему, приведенную на рисунке 2.

    Для всех преобразователей, кроме ПГУ-А-О-нефтепродукты, с помощью калибровочной камеры подают на вход газовую смесь (ГС) с расходом (0,45±0,05) дм3 / мин в последовательности №№ 1-2-3-2-1-3. Перечень ГС приведен в приложении А.

    Время подачи ГС:

    • - не менее 90 с для преобразователей ПГУ-А-Т;

    • - не менее 180 с для преобразователей ПГУ-А-Э, ПГУ-А-О, ПГУ-А-Ф.

    Подачу ГС на преобразователи ПГУ-А-О-нефтепродукты следует осуществлять с помощью рабочего эталона 1 -го разряда комплекса ДГК-В в последовательности №№ 1-2-3 (Приложение А) в соответствии с требованиями ШДЕК 418313.800 РЭ «Рабочий эталон 1-го разряда - комплекс динамический газоасмесительный ДГК - В. Руководство по эксплуатации».

    Фиксируют установившиеся значения показаний преобразователя по измерительному прибору, подключенному к аналоговому выходу преобразователя.

    Результат измерений содержания определяемого компонента С,, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР, по значению выходного токового сигнала (4-20) мА рассчитывают по формуле

    c«=Tf(v4>-                         (1)

    где 1у -установившееся значение выходного токового сигнала при подаче Гой ГС при j-м измерении, мА;

    Св -значение содержания определяемого компонента, соответствующее верхней границе диапазона показаний, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР.

    Значение основной абсолютной погрешности, А, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, для диапазонов в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

    Лу=С,-Сд,,                                 (2) где С,у - показания преобразователя при подаче i-й ГС при j-м измерении, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР;

    Cdj - действительное значение концентрации определяемого компонента в i-й ГС, объемная доля, % (млн'1), или довзрывоопасная концентрация, % НКПР.

    Значение основной относительной погрешности, 8, %, для диапазонов в которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле                       8,=~——-100.                         (3)

    ^di

    • 1 - источник ГС (баллон или ГГС или ДГК-В);

    • 2 - калибровочная камера (входит в комплектность преобразователей);

    • 3 - вентиль точной регулировки;

    • 4 - индикатор расхода (ротаметр);

    • 5 - преобразователь;

    • 6 - персональный компьютер с конвертером RS 485 - RS 232 / HART-коммуникатор;

    • 7 - вольтметр цифровой универсальный;

    • 8 - источник питания.

    Рисунок 1 - Схема подачи ГС при проведении поверки преобразователей за исключением преобразователей ПГУ - А-О-нефтепродукты

    О

    1-ДГК-В;

    • 2 - термошкаф;

    • 3 - преобразователь;

    • 4 - вольтметр цифровой универсальный;

    • 5 - баллон с ГС водород;

    • 6 - вентиль точной регулировки;

    • 7 - модуль МИ-1;

    • 8 - пневматический сигнализатор;

    • 9 - персональный компьютер с конвертером RS 485 - RS 232 / HART-модем;

    10- калибровочная камера (входит в комплектность преобразователей).

    Рисунок 2 - Схема подачи ГС при проведении поверки преобразователей

    ПГУ - А-О-нефтепродукты

    • 6.3.2 Определение основной абсолютной погрешности преобразователя при первичной поверке при подаче ГС, содержащих поверочный компонент

    Для преобразователей ПГУ-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, ПГУ-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этан, ПГУ-А-О-этилен, ПГУ-А-О-ацетон, ПГУ-А-О-толуол, ПГУ-А-О-бензол, ПГУ-А-О-метил-третбутиловый       эфир,       ПГУ-А-О-пара-ксилол,       ПГУ-А-О-орто-ксилол,

    ПГУ-А-О-изопропиловый спирт, ПГУ-А-О-этилбензол, ПГУ-А-О-циклогексан, ПГУ-А-О-гептан, ПГУ-А-О-нефтепродукты подают на вход ГС, содержащие поверочный компонент (ГС пропан - воздух) (таблица А.5 Приложения А в соответствии с определяемым компонентом) с расходом (0,45±0,05) дм3 / мин в последовательности № 1 - 2 в течение не менее 180 с;

    Фиксируют показания преобразователя по измерительному прибору, подключенному к аналоговому выходу преобразователя.

    По значению выходного токового сигнала рассчитывают значение довзрывоопасной концентрации определяемого компонента на входе преобразователя по формуле (1);

    Рассчитывают основную абсолютную погрешность преобразователя в каждой точке поверки по формуле (2) при этом C,d, % НКПР, рассчитывают по формуле

    (4)

    СХ^Г’-Ссзяз,

    где кэкв - коэффициент пересчета для эквивалентной ГС пропан - воздух, указанный в паспорте поверяемого преобразователя, отн. ед.;

    Cc3wg - довзрывоопасная концентрация пропана в эквивалентной ГС, % НКПР.

    Результаты считают положительными, если:

    • - основная абсолютная погрешность преобразователя во всех точках поверки не превышает пределов, указанных в Приложении Б.

    • 6.3.3 Определение основной абсолютной (относительной) погрешности преобразователя при периодической поверке при подаче ГС, содержащих определяемый компонент.

    Определение основной погрешности преобразователя при периодической поверке проводят в следующем порядке:

    • 1)    собирают схему, приведенную на рисунке 1;

    • 2)    с помощью калибровочной камеры подают на вход:

    • - для всех преобразователей, кроме ПГУ-А-О- нефтепродукты, ГС, указанные в таблицах А. 1 - А.4 Приложения А в последовательности №№ 1-2-3 с расходом (0,45±0,05) дм3 / мин'1 в течение не менее утроенного То,9:

    • - не менее 90 с для преобразователей ПГУ-А-Т;

    • - не менее 180 с для преобразователей ПГУ-А-Э, ПГУ-А-О, ПГУ-А-Ф.

    • 3)    фиксируют установившиеся показания преобразователя при подаче каждой ГС:

    • - цифровому дисплею преобразователя (при наличии);

    • - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

    • - по показаниям HART-коммуникатора (при наличии технической возможности);

    • - по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "903mCalib" (при наличии технической возможности);

    • 4)    по значению выходного токового сигнала рассчитать значение содержания определяемого компонента на входе преобразователя по формуле (1);

    • 5)    рассчитывают основную погрешность преобразователя по формулам (2) и (3).

    • 6.3.4 Определение основной абсолютной погрешности преобразователя при периодической поверке при подаче ГС, содержащих поверочный компонент.

    Для преобразователей ПГУ-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, ПГУ-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этан, ПГУ-А-О-этилен, ПГУ-А-О-ацетон, ПГУ-А-О-толуол, ПГУ-А-О-бензол, ПГУ-А-О-метил-третбутиловый       эфир,       ПГУ-А-О-пара-ксилол,       ПГУ-А-О-орто-ксилол,

    ПГУ-А-О-изопропиловый спирт, ПГУ-А-О-этилбензол, ПГУ-А-О-циклогексан, ПГУ-А-О-гептан, ПГУ-А-О-нефтепродукты подают на вход ГС, содержащие поверочный компонент (ГС пропан - воздух) (таблица А.5 Приложения А в соответствии с определяемым компонентом) с расходом (0,45±0,05) дм3 / мин в последовательности № 1 - 2 в течение не менее 180 с.

    Фиксируют показания преобразователя по измерительному прибору, подключенному к аналоговому выходу преобразователя.

    По значению выходного токового сигнала рассчитывают значение довзрывоопасной концентрации определяемого компонента на входе преобразователя по формуле (1);

    Рассчитывают основную абсолютную погрешность преобразователя в каждой точке поверки по формуле (2) при этом Сд, % НКПР, рассчитывают по формуле (4).

    Результаты считают положительными, если;

    • - основная абсолютная погрешность преобразователя во всех точках поверки не превышает пределов, указанных в Приложении Б;

    • - показания цифрового дисплея (при наличии) преобразователя или показания, выведенные на персональный компьютер, и показания, рассчитанные по значениям аналогового выхода, различаются между собой не более чем на 0,2 в долях от пределов допускаемой основной погрешности (при наличии технической возможности).

    • 6.3.5 Определение вариации показаний

    Определение вариации показаний проводят при первичной поверке для всех преобразователей, кроме ПГУ-А-О-нефтепродукты.

    Определение вариации показаний допускается проводить одновременно с определением основной погрешности по 6.3 при подаче ГС № 2.

    Вариацию показаний преобразователей, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

    где Cf,      - результат измерений содержания определяемого компонента при подходе

    к точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР;

    До      - пределы допускаемой основной абсолютной погрешности поверяемого

    преобразователя, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР, или массовая концентрация, мг/м3.

    Результаты считают положительными, если вариация показаний преобразователя не превышает 0,5 в долях от пределов допускаемой основной абсолютной погрешности.

    • 6.3.6 Определение времени установления показаний

    • 6.3.6.1 Определение времени установления показаний преобразователей (кроме преобразователей ПГУ-А-Э-кислород)

    Определение времени установления показаний проводят в следующем порядке:

    а) с помощью калибровочной камеры на вход преобразователя подают ГС № 3 (для

    преобразователей ПГУ-А-О-бутан, ПГУ-А-О-изобутан, ПГУ-А-О-пентан, ПГУ-А-О-пропилен, ПГУ-А-О-метиловый спирт, ПГУ-А-О-этиловый спирт, ПГУ-А-О-этан, ПГУ-А-О-этилен, ПГУ-А-О-ацетон. ПГУ-А-О-толуол, ПГУ-А-О-бензол, ПГУ-А-О-метил-третбутиловый       эфир,       ПГУ-А-О-пара-ксилол,       ПГУ-А-О-орто-ксилол,

    ПГУ-А-О-изопропиловый спирт,    ПГУ-А-О-этил бензол,    ПГУ-А-О-циклогексан,

    ПГУ-А-О-гептан, ПГУ-А-О-нефтепродукты определение времени установления показаний проводят по эквивалентным ГС пропан - воздух ГС № 2 (таблица А.5 Приложение А)), фиксируют установившееся значение показаний преобразователя:

    б) вычисляют значение, равное 0,1 установившихся показаний преобразователя;

    в) снимают калибровочную камеру и включают секундомер;

    г) фиксируют время достижения значений, рассчитанных в пункте б).

    • 6.3.6.2 Определение времени установления показаний преобразователей ПГУ - А-Э-кислород

    При поверке преобразователей ПГУ-А-Э-кислород определение времени установления показаний проводят в следующем порядке:

    • 1) выдерживают преобразователь на атмосферном воздухе в течение не менее 5 мин, фиксируют показания преобразователя;

    • 2) рассчитывают значение, равное 0,9 от показаний преобразователя, полученных в пункте 1);

    • 3) подают на преобразователь ГС № 1, дожидаются установления показаний преобразователя (отклонение показаний от нулевых не должно превышать 0.5 в долях от пределов допускаемой основной погрешности);

    • 4) снимают калибровочную камеру для подачи ГС и включают секундомер. Фиксируют время достижения показаниями преобразователя значения, рассчитанного в пункте 2).

    Результаты считают положительными, если полученные значения времени установления показаний не превышают, с:

    • - для преобразователей ПГУ-А-Т                                         30;

    • - для преобразователей ПГУ-А-О, ПГУ-А-Э, ПГУ-А-Ф                      60.

    7 Оформление результатов поверки

    • 7.1 Результаты поверки заносят в протокол поверки по форме, принятой внутренней документарной системой организации, аккредитованной на право поверки.

    • 7.2 Если преобразователь по результатам поверки признан пригодным, то на него и техническую документацию наносят оттиск поверительного клейма или выдают свидетельство о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    • 7.3 В случае отрицательных результатов поверки преобразователь признают непригодным к применению, свидетельство о предыдущей поверке аннулируют и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

      А.В. Собина

    Заведующий лабораторией ФГУП «УНИИМ»

    М.Ф. Кузнецова

    Г.И. Терентьев

    Зам. зав. лабораторией ФГУП «УНИИМ»

    Ведущий научный сотрудник ФГУП «УНИИМ»

    Приложение А

    (обязательное)

    Перечень газовых смесей, необходимых для проведения поверки преобразователей ПГУ-А

    Таблица А.1 - Перечень ГС для поверки ПГУ-А-Т

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, %

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Относительная погреш-ность аттестованного значения СО

    Номер СО в Федеральном информационном фонде или источник ГС

    ГС№ 1

    ГС №2

    ГС№3

    Метан (СН4)

    От 0 до 2,2

    Поверочный нулевой газ (ПНГ) -воздух

    Марка Б по ТУ 6-21-5-82

    (1,10±0,06) %

    (2,10±0,11) %

    ± 1,5%

    ГСО 10257-

    2013

    Пропан (С3Н8)

    От 0 до 0,85

    ПНГ-воздух

    -

    Марка Б по ТУ 6-21-5-82

    (0,40±0,02) %

    ± (-2,5Х + + 2,75) %

    ГСО 10263-

    2013

    (0,80± 0,04) %

    ± 1,5%

    ГСО 10263-

    2013

    Водород (Н2)

    От 0 до 2

    ПНГ-воздух

    -

    Марка Б по ТУ 6-21-5-82

    (1,00±0,05)%

    (1,9±0,10) %

    ± 1,5 %

    ГСО 10325-

    2013

    Г ексан (С6Н14)

    От 0 до 0,5

    ПНГ-воздух

    -

    Марка Б по ТУ

    6-21-5-85

    (0,25±0,03) %

    (0,475±0,048)

    ’/о

    ± (-2,5Х + + 2,75) %

    ГСО 10335-

    2013

    Ацетилен (С2Н2)

    От 0 до 1,15

    ПНГ-воздух

    -

    Марка Б по ТУ 6-21-5-85

    (0,58±0,03) %

    (1,10±0,06) %

    ± 1,5%

    ГСО 10386-

    2013

    Акрилонитрил

    (C3H3N)

    От 0 до 1,4

    ПНГ-воздух

    -

    Марка Б по ТУ 6-21-5-85

    (0,70±0,04) %

    ± 1,5%

    ГСО 10534-2014 (акрилонитрил - воздух)

    (1,33±0,07) %

    ± 1,0%

    ГСО 10534-2014 (акрилонитрил - воз-Д)2^

    Примечания:

    • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

    • 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

    Таблица А.2 - Перечень ГС для поверки ПГУ-А-0

    Определяемый компонент

    Диапазон измерений содержания определяемого компонента

    Номинальное значение объемной доли или довзрывоопасной концентрации определяемого компонента в ГС, пределы допускаемого отклонения

    Относительная погрешность

    Номер СО в Федеральном информационном фонде или источник ГС

    ГС№ 1

    ГС №2

    ГС№3

    1

    2

    3

    4

    5

    6

    7

    Метан (СЩ)

    От 0 до 4,4 % об.д.

    азот

    О.ч., сорт 2-й по ГОСТ 9293-74

    (2,20±0,11) %

    (4,19+0,21)%

    ±(-0,046Х +

    +1,523)%

    ГСО 10256-2013 (метан -азот)

    Пропан (С3Н8)

    От 0 до 1,7 % об.д.

    азот

    О.ч., сорт 2-й по ГОСТ 9293-74

    (0,85+0,04) %

    (1,60+0,08)%

    ± 1,5%

    ГСО 10262-2013(пропан

    - азот)

    Гексан

    (С6Н14)

    От 0 до 1,0 % об.д.

    азот

    О.ч., сорт 2-й по ГОСТ 9293-74

    (0,50+0,05) %

    ± (-2,5Х + + 2,75) %

    ГСО 10334-2013 (гексан

    - азот)

    (0,95+0,05) %

    ± 1,5%

    ГСО 10334-

    2013 (гексан

    - азот)

    Ацетилен (С2Н2)

    От 0 до 2,3 % об.д.

    азот

    О.ч., сорт 2-й по ГОСТ 9293-74

    (1,15+0,06) %

    (2,18+0,11) %

    ± (-0,046Х + +1,523)%

    ГСО 10379-2013 (ацетилен - азот)

    Этан (С2Н6)

    От 0 до

    1,25%

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,60±0,03) %

    (1,15+0,06)%

    ± 1,5%

    ГСО 10244-

    2013

    Бутан (н-

    С4Ню)

    От 0 до

    0,7 %

    ПНГ-воздух

    -

    Марка Б по ТУ 6-21-5-82

    (0,35+0,04) %

    (0,65+0,07) %

    ±(-1,667Х +

    +2,667) %

    ГСО 10246-

    2013

    Изобутан (и-С4Ню)

    От 0 до

    0,65 %

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,30+0,03) %

    (0,60±0,06) %

    ±(-1,818Х +2,682) %

    ГСО 10333-

    2013

    1

    2

    3

    4

    5

    6

    7

    Пентан

    (С5Н12)

    От 0 до

    0,7 %

    пнг-

    воздух

    -

    Марка Б по

    ТУ 6-21-5-82

    (0,35±0,04) %

    (0,65±0,07) %

    ±(-1,667Х±

    2,667) %

    ГСО 10364-

    2013

    Циклогексан (C6Hi2)

    От 0 до

    0,6 %

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,3±0,03) %

    (0,55±0,06) %

    *

    ДГК-В

    Гептан

    (С7Н16)

    От 0 до

    0,55 %

    ПНГ-воздух

    Марка Б ТУ 6-21-5-85

    (0,28±0,03) %

    (О,5О±О,О5) %

    *

    ДГК-В

    Пропилен (С3Н6)

    От 0 до

    1,0%

    ПНГ-воздух

    Марка Б ТУ 6-21-5-85

    (0,50±0,05) %

    ± (-2,5Х+ ±2,75) %

    ГСО 10250-

    2013

    (0,95±0,10) %

    ±1,5 %

    ГСО 10250-

    2013

    Метанол (СН3ОН)

    От 0 до

    2,75 %

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-82

    (1,38±0,14) %

    (2,47±0,25) %

    *

    ДГК-В

    Этанол (С2Н5ОН)

    От 0 до

    1,55%

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,78±0,08) %

    (1,4±0,14)%

    *

    ДГК-В

    Этилен (С2Н4)

    От 0 до

    1,15%

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-82

    (О,58±О,ОЗ) %

    (1,1 ±0,06)%

    ± 1,5%

    ГСО 10248-

    2013

    Толуол (С6Н5СН3)

    От 0 до

    0,55 %

    ПНГ-воздух

    Марка Б ТУ 6-21-5-85

    (0,28±0,03) %

    (0,50±0,05) %

    *

    ДГК-В

    Бензол (С6Н6)

    От 0 до

    0,6 %

    ПНГ-

    воздух

    Марка Б ТУ 6-21-5-85

    (0,30±0,03) %

    (0,55 ±0,06) %

    ± (-2,0Х ±

    ±2,7) %

    ГСО 10366-

    2013

    1

    2

    3

    4

    5

    6

    7

    Ацетон (СНзСОСНз)

    От 0 до

    1,25 %

    пнг-

    воздух

    Марка Б ТУ 6-21-5-85

    (0,63+0,03) %

    (1,14+0,06) %

    ± 1,5%

    ГСО 10385-

    2013 (ацетон -воздух)

    Этилбензол

    (С8Н10)

    От 0 до

    0,5 %

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,25+0,03) %

    (0,45+0,05) %

    *

    ДГК-В

    Метилтретбутиловый эфир (C5Hi2O)

    От 0 до

    0,75 %

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,40+0,04) %

    (0,68+0,07) %

    *

    ДГК-В

    Параксилол (п-С8Н10)

    От 0 до

    0,55 %

    ПНГ-воздух

    —

    Марка Б по

    ТУ 6-21-5-82

    (0,27+0,03) %

    (0,50+0,05) %

    *

    ДГК-В

    Ортоксилол (о-с8н10)

    От 0 до

    0,5 %

    ПНГ-

    воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,25+0,03) %

    (0,45+0,05) %

    *

    ДГК-В

    Изопропиловый спирт (С3Н8О)

    От 0 до

    1,0%

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    (0,50+0,05) %

    (0,90+0,09) %

    *

    ДГК-В

    Диоксид углерода (СО2)

    От 0 до 2% об.д.

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-85

    (1,00+0,05)%

    (1,90±0,10) %

    ± (-0,046Х+ +1,523)%

    ГСО 10241-2013 (диоксид углерода - воздух)

    От 0 до 5% об.д.

    ПНГ-воздух

    -

    Марка Б по

    ТУ 6-21-5-85

    (2,75+0,14) %

    (4,75+0,24) %

    ± (-0,046Х+

    +1,523)%

    ГСО 10241-2013(диоксид углерода - воздух)

    20 % НКПР

    50 % НКПР

    ± 2 % НКПР

    ДГК-В

    Пары бензина неэтилированного

    От 0 до 50% НКПР

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ± 2 % НКПР

    ДГК-В

    1

    2

    3

    4

    5

    6

    7

    Пары топлива дизельного

    От Одо 50% НКПР

    пнг-воздух

    Марка Б по

    ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ±2%

    НКПР

    ДГК-В

    Пары керо

    сина

    От 0 до 50% НКПР

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ±2%

    НКПР

    ДГК-В

    Пары уайт-спирита

    От 0 до 50% НКПР

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ±2%

    НКПР

    ДГК-В

    Пары топлива для реактивных двигателей

    От 0 до 50% НКПР

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ±2%

    НКПР

    ДГК-В

    Пары бензина автомобильного

    От 0 до 50% НКПР

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ±2%

    НКПР

    ДГК-В

    Пары бензина авиационного

    От 0 до 50% НКПР

    ПНГ-воздух

    Марка Б по

    ТУ 6-21-5-82

    20 % НКПР

    50 % НКПР

    ±2%

    НКПР

    ДГК-В

    Примечания:

    • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

    • 2) Поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением, выпускаемый по ТУ 6-21-5-82;

    • 3) ДГК-В - рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В (зав. № 01, зав. № 01, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 50724-12);

    * Пределы допускаемой относительной погрешности A0(yV) Д’151 заданного значения объемной доли целевого компонента в ПГС X для ДГК-В вычисляется по формуле:

    ■ z v'A    1   1 л     1 . (X   Хнижн) ' (|^0кои.|   |^0иач.|)

    Д0(Х) = ± |ДОнйЧ.|+      (X —X У

    верхи.      нижи./         J

    где Хнижн и Хеерт - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;

    ДОнйЧ и Д0ко„ - пределы допускаемой относительной погрешности, соответствующие нижней и верхней границе диапазона воспроизведения объемной доли целевого компонента, %.

    Таблица А.З - Перечень ГС для поверки ПГУ-А-Э

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Относитель-ная погрешность

    Номер СО в Федеральном информационном фонде или источник ГС

    ГС№ 1

    ГС №2

    ГС№3

    1

    2

    3

    4

    5

    6

    7

    Сероводород (H2S)

    От 0 до

    7 млн'1 (от Одо

    10 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-

    21-5-82

    (0,00016+

    0,00005) %

    (0,00054+

    0,00016)%

    ±(-1111,1Х +

    +5,11)%

    ГСО 10329-2013

    От 0 до

    20 млн'1 (от 0 до

    28,3 мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-82

    (0,00016+

    0,00005) %

    ± (-1111,1Х+ +5,11)%

    ГСО 10329-2013

    (0,00167+

    0,00033)%

    ±(-15,15Х+

    +4,015)%

    ГСО 10329-2013

    От 0 до 32 млн'1 (от 0 до 45 мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-82

    (0,00054+

    0,00016)%

    ± (-1111,1Х+

    +5,11)%

    ГСО 10329-2013

    (0,0027+

    0,0005) %

    ±(-15,15Х+

    4,015)%

    ГСО 10329-2013

    От 0 до 50 млн'1

    (от 0 до

    70,7 мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-82

    (0,00054+

    0,00016)%

    ± (-1111,1Х+ +5,11)%

    ГСО 10329-2013

    (0,0042+

    0,0008) %

    ±(-15,15Х+

    +4,015)%

    ГСО 10329-2013

    Сероводород (H2S)

    От 0 до 61 млн'1 (от 0 до 85 мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-82

    (0,00054+

    0,00016)%

    ±(-1111,1Х+

    +5,11)%

    ГСО 10329-2013

    (0,0051 %±

    0,0015)%

    ±(-15,15Х+

    +4,015)%

    ГСО 10329-2013

    1

    2

    3

    4

    5

    6

    7

    Сероводород (H2S)

    От 0 до

    100 млн'1

    (от 0 до

    141,4

    мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-82

    (0,00054±

    0,00015) %

    ±(-1111,1Х+

    +5,11)%

    ГСО 10329-2013

    (0,0083±

    0,0017)%

    ± (-15,15X4-+4,015)%

    ГСО 10329-2013

    Кислород (О2)

    От 0 до

    30%

    азот

    О.ч., сорт 2-й по ГОСТ 9293-74

    (15,00±

    0,75)%

    ± (-0,046Х+ +1,523)%

    ГСО 10253-2013 (кислород -азот)

    (28,50±

    1,43)%

    ± (-0,008Х+ +0,76) %

    ГСО 10253-2013 (кислород -азот)

    Водород (Н2)

    От 0 до 2%

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-82

    (1,00±

    0,05)%

    (1,90±

    0,10)%

    ± 1,5 %

    ГСО 10325-2013

    Оксид углерода (СО)

    От 0 до

    103 млн'1 (от 0 до

    120 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-21-5-85

    (0,0016±

    0,0002) %

    (0,0096±

    0,0019)%

    ±(-15,15Х +

    +4,015)%

    ГСО 10242-2013

    Диоксид азота (NO2)

    От

    0 до 10,5 млн'1

    (от 0 до

    20 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-

    21-5-85

    (0,00010±

    0,00003) %

    (0,00082±

    0,00003) %

    ±(-1111,1Х+

    +5,11)%

    ГСО 10331-2013(диоксид азота - воз-ДУХ)

    1

    2

    3

    4

    5

    6

    7

    Диоксид серы (SO2)

    От 0 до 18,8 млн'1 (от 0 до 50 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-

    21-5-85

    (0,00029+

    0,00009) %

    ± (-1111,1Х+

    +5,11)%

    ГСО 10342-2013(диоксид серы - воздух)

    (0,0016+

    0,0003) %

    ±(-15,15Х+

    +4,015)%

    ГСО 10342-2013(диоксид серы - воздух)

    Аммиак

    (NH3)

    От 0 до

    99 млн'1 (от 0 до

    70 мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-85

    (0,0023+

    0,0005) %

    (0,0082+

    0,0016)%

    ±(-15,15Х+

    +4,015)%

    ГСО 10327-2013

    От 0 до

    707 млн'1 (от 0 до

    500 мг/м3)

    ПНГ - воз

    дух

    Марка Б по ТУ 6-

    21-5-85

    (0,0082+

    0,0016)%

    (0,059+

    0,012) %

    ± (-15Д5Х+ +4,015)%

    ГСО 10327-2013

    Хлор (С12)

    От 0 до

    10 млн'1 (от 0 до

    30 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-21-5-85

    (0,28+

    0,04) млн'1

    (8,7+

    1,3) млн'1

    ±7%

    генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ С1 ИМ09-М-А2

    1

    2

    3

    4

    5

    6

    7

    Хлорид водорода (НС1)

    От 0 до 30 млн'1 (от 0 до 30 мг/м3)

    азот

    О.ч., сорт 1-й по

    ГОСТ 9293-74

    (2,8 ±

    0,4) млн'1

    (26,0 ±

    3,8) млн'1

    ±7%

    Генератор ГГС (йен. ГГС-Т, ГГС-К) в комплекте с ИМ НС1 ИМ108-М-Е

    Фторид водорода (HF)

    От 0 до 10

    млн'1 (от 0

    ДО 8,2

    мг/м3)

    азот

    О.ч., сорт 1-й по

    ГОСТ 9293-74

    (0,52 ±

    0,08) млн'1

    (8,7 ±

    1,3) млн'1

    ±7%

    Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ HF ИМ 130-М-А2

    Формальдегид (СН2О)

    От 0 до 10 млн'1 (от 0 до 12,5

    мг/м3)

    азот

    О.ч., сорт 1-й по

    ГОСТ 9293-74

    (0,34 ±

    0,05) млн'1

    ± 10 %

    Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ94-М-А2 формальдегид СН2О

    (8,7 ±

    1,3) млн'1

    ±7%

    Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ94-М-А2 формальдегид СН2О

    1

    2

    3

    4

    5

    6

    7

    Оксид азота (NO)

    От

    0 до 100 млн'1 (от 0 до 125

    мг/м3)

    азот

    О.ч., сорт 1-й по ГОСТ 9293-74

    (0,00031+

    0,00009) %

    ± (-1111,1Х+

    +5,11)%

    ГСО 10323-2013(оксид азота -азот)

    (0,0083+

    0,0017)%

    ± (-15Д5Х+ +4,015)%

    ГСО 10323-2013 (оксид азота -азот)

    Оксид этилена (С2Н4О)

    От 0 до 100 млн'1 (от 0 до 183 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-21-5-85

    (0,00012 ±

    0,00004) %

    ±(-1111,1Х+

    +5,11)%

    ГСО 10387-2013

    (0,0084 ±

    0,0017)%

    ±(-15,15Х+

    +4,015)%

    ГСО 10387-2013

    Несимметричный ди-метил-гидразин (C2H8N2)

    От 0 до

    0,5 млн'1 (от 0 до

    1,24 мг/м3)

    азот

    О.ч., сорт 1-й по

    ГОСТ 9293-74

    (0,10 ±

    0,02) млн'1

    (0,43 ±

    0,65) млн'1

    ±5%

    Генератор ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ c2h8n2 ИМ-РТ9-М-А1

    Метанол

    (СН3ОН)

    От 0 до

    100 млн'1 (от 0 до

    133 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-21-5-85

    (0,00093 ±

    0,00019)%

    (0,0083 ±

    0,0017)%

    ±(-15,15Х+

    +4,015)%

    ГСО 10337-2013 (метанол -воздух)

    Окончание таблицы А.З

    1

    2

    3

    4

    5

    6

    7

    Метил-меркап-тан (CH3SH)

    От 0 до 4 млн'1

    (от 0 до

    8 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-21-5-85

    (0,35 ±

    0,05) млн'1

    (3,50 ±

    0,53) млн'1

    ±7%

    ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ

    CH3SH ИМ39 - М -Б

    Этил-меркап-тан (C2H5SH)

    От 0 до 3,9 млн'1 (от 0 до 10 мг/м3)

    ПНГ - воз

    дух

    Марка А по ТУ 6-

    21-5-85

    (0,35 ±

    0,05) млн'1

    (3,40 ±

    0,51) млн'1

    ±7%

    ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ C2H5SH ИМ07 - М -А2

    Примечания:

    • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

    • 2) Поверочный нулевой газ (ПНГ) - воздух марки А в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

    • 3) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-Р;

    • 4) ГГС-К - рабочий эталон 1 -го разряда - генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-К;

    • 5) "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

    • 6) Пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн'1, в массовую концентрацию, мг/м3, проводят по формуле

    с =с •    МР

    22,41 • 1 + — -760

    <   273)

    где    С<об)   - объемная доля определяемого компонента, млн'1;

    С(Масс) - массовая концентрация определяемого компонента, мг/м3;

    Р     - атмосферное давление, мм рт.ст.;

    М    - молекулярная масса определяемого компонента, г/моль;

    t      - температура окружающей среды, °C.

    Таблица А.4 - Перечень ГС для поверки ПГУ-А-Ф

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер СО в Федеральном информационном фонде или источник ГС

    ГС№ 1

    ГС №2

    ГС№3

    1

    2

    3

    4

    5

    6

    7

    Изобутилен (i-C4H8)

    От 0 до 19,3 млн'1 (от 0 до 45 мг/м3)

    пнг-

    воздух

    Марка А по

    ТУ 6-21-585

    (10,0 ±

    0,3) млн'1

    (14,8

    ± 4,4) млн'1

    ± 7,5 %

    ГСО 10539

    2014

    От 0 до 172 млн'1

    (от 0 до

    400 мг/м3)

    ПНГ-воздух

    Марка А по

    ТУ 6-21-585

    (33,0 ±

    9,9) млн'1

    ± 7,5 %

    ГСО 10539

    2014

    (150,0 ±

    22,5) млн'1

    ±7%

    ГСО 10540

    2014

    От 0 до

    2000 млн'1

    (от

    0 до 4660 мг/м3)

    ПНГ-воздух

    Марка А по

    ТУ 6-21-585

    (33,0 ±

    9,9) млн'1

    ± 7,5 %

    ГСО 10539

    2014

    (1870,0 ±

    130,9) млн'1

    ±5%

    ГСО 10540

    2014

    Этилен (С2Н2)

    От 0 до

    171 млн'1

    (от

    0 до 200 мг/м3)

    ПНГ-воздух

    Марка А по

    ТУ 6-21-585

    (0,0085 ±

    0,0017)%

    (0,0142 ±

    0,0028) %

    ±(-15,15Х+

    +4,015)%

    ГСО 10248

    2013

    Бензол (С6Н6)

    От 0 до

    9,3 млн'1

    (от 0 до 30 мг/м3)

    ПНГ-воздух

    Марка А по

    ТУ 6-21-585

    (0,00012 ±

    0,00004) %

    (0,00072 ±

    0,00022) %

    ±(-1111,1Х+

    +5,11)%

    ГСО 10366

    2013

    Продолжение таблицы А.4

    1

    2

    3

    4

    5

    6

    7

    Метил-меркап-тан (CH3SH)

    От 0 до 4 млн’1

    (от 0 до 8 мг/мЗ)

    пнг-

    воздух

    -

    Марка А по ТУ 6-21-

    5-85

    (0,35 ±

    0,05) млн’1

    (3,50 ±

    0,53) млн’1

    ±7%

    ГГС (йен. ГГС-Т, ГГС-К) в комплекте с ИМ CH3SH ИМ39 - М -Б

    Этил-меркап-тан (C2H5SH)

    От 0 до

    3,9 млн'1

    (от 0 до 10 мг/м3)

    ПНГ-воздух

    -

    Марка А по ТУ 6-21 -

    5-85

    (0,35 ±

    0,05) млн’1

    (3,40 ±

    0,51) млн’1

    ±7%

    ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ C2H5SH ИМ07 -М-А2

    Диэти-ламин (C4HuN)

    От 0 до 50 млн’1 (От 0 до 150 мг/м3)

    азот

    -

    О.ч., сорт 1-й по

    ГОСТ 9293-74

    (8,2 ±

    1,6) млн’1

    ±4%

    ГСО 10657-2015

    (41,6 ±

    8,3) млн’1

    ± 2,5 %

    ГСО 10657-2015

    Сероуглерод (CS2)

    От 0 до 15 млн’1 (От 0 до 47 мг/м3)

    ПНГ-воздух

    -

    Марка А по ТУ 6-21-

    5-85

    (2,7 ±

    0,4) млн’1

    (13,1 ±

    2,0) млн’1

    ±5%

    ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ СБ2ИМ41-М-А2

    Фенол (С6Н6О)

    От 0 до 4 млн’1 (От 0 до 15,6 мг/м3)

    ПНГ-воздух

    -

    Марка А по ТУ 6-21 -

    5-85

    (0,22 ±

    0,03) млн’1

    ±7%

    ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ С6Н6О ИМ89 - М -А2

    (3,50 ±

    0,53) млн’1

    ±5%

    ГГС (исп. ГГС-Т, ГГС-К) в комплекте с ИМ С6Н6О ИМ89 - М -А2

    Окончание таблицы А.4

    1

    2

    3

    4

    5

    6

    7

    Тет-рафторэт илен (C2F4)

    От 0 до 40 млн'1 (От 0 до 166 мг/м3)

    азот

    -

    О.ч., сорт 1-й по

    ГОСТ 9293-74

    (6,0 ±

    0,9) млн’1

    ± 4 %

    ГСО 10656-2015

    (33,4 ±

    5,0) млн'1

    ± 2,5 %

    ГСО 10656-2015

    Примечания:

    • 1) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

    • 2) Поверочный нулевой газ (ПНГ) - воздух марки А в баллонах под давлением, выпускаемый по ТУ 6-21-5-82.

    • 3) ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-Р;

    • 4) ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 62151-15, исполнение ГГС-К;

    • 5) "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС.

    • 6) Пересчет значений концентрации определяемого компонента, выраженных в объемных долях, млн'1, в массовую концентрацию, мг/м3, проводят по формуле

    с -с •     м'р

    '-(масс)   '-(об)            /       .  \        ’

    22,41 • 1 + — -760

    V 273 J

    где    С(об) - объемная доля определяемого компонента, млн'1;

    С(Масс) - массовая концентрация определяемого компонента, мг/м3;

    Р     - атмосферное давление, мм рт.ст.;

    М    - молекулярная масса определяемого компонента, г/моль;

    t      - температура окружающей среды, °C.

    Таблица А.5 - Перечень ГС, содержащих поверочный компонент (ГС пропан - воздух) для поверки преобразователей ПГУ-А-0

    Определяемый компонент

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %

    Относительная погрешность аттестации

    Номер СО в Федеральном информационном фонде или источник ГС

    ГС№ 1

    ГС №2

    1

    2

    3

    4

    5

    Пары бензина неэтилированного

    пнг-

    воздух

    Марка Б по ТУ 6-21-5-82

    (0,78 ± 0,04) %

    ± 1,5%

    ГСО 10262-2013

    Пары топлива дизельного

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,55 % ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    Пары керосина

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,64 ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    Пары уайт-спирита

    ПНГ-

    воздух

    Марка Б по ТУ 6-21-5-82

    (0,58 ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    Пары топлива для реактивных дви-гателей

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,58 ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    Пары бензина автомобильного

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,72 ± 0,04) %

    ± 1,5%

    ГСО 10262-2013

    Пары бензина авиационного

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,67 ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    бутан

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,70 ± 0,04) %

    ± 1,5%

    ГСО 10262-2013

    изобутан

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,500 ± 0,025) %

    ±(-2,5Х+2,75) %

    ГСО 10262-2013

    пентан

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,7500±0,0375) %

    ± 1,5%

    ГСО 10262-2013

    пропилен

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,5500±0,0275) %

    ± 1,5%

    ГСО 10262-2013

    метанол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (1,500 ±0,075)%

    ± 1,5 %

    ГСО 10262-2013

    Продолжение таблицы А. 5

    1

    2

    3

    4

    5

    этанол

    пнг-

    воздух

    Марка Б по ТУ 6-21-5-82

    (0,6500±0,0325) %

    ± 1,5 %

    ГСО 10262-2013

    этан

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (1,10 ±0,06)%

    ± 1,5%

    ГСО 10262-2013

    этилен

    ПНГ-

    воздух

    Марка Б по ТУ 6-21-5-82

    (О,35ОО±О,О175) %

    ±(-2,5Х+2,75) %

    ГСО 10262-2013

    ацетон

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,3500±0,0175)%

    ± (-2,5Х+2,75) %

    ГСО 10262-2013

    толуол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,50 ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    бензол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,3500±0,0175) %

    ± 1,5 %

    ГСО 10262-2013

    метилтретбутиловый эфир

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,80 ±0,04) %

    ± 1,5%

    ГСО 10262-2013

    п-ксилол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,2500±0,0125) %

    ± (-2,5Х±2,75)%

    ГСО 10262-2013

    о-ксилол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,1500±0,0075) %

    ± (-2,5Х+2,75) %

    ГСО 10262-2013

    изопропанол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,70 ±0,04) %

    ± 1,5 %

    ГСО 10262-2013

    этилбензол

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,40 ± 0,02) %

    ± 1,5%

    ГСО 10262-2013

    циклогексан

    ПНГ-воздух

    Марка Б по ТУ 6-21-5-82

    (0,2500±0,0125) %

    ± (-2,5Х+2,75) %

    ГСО 10262-2013

    Окончание таблицы А.5

    1

    2

    3

    4

    5

    Г ептан

    ПНГ - воз

    дух

    Марка Б по ТУ 6-21-5-82

    (0,60 ± 0,03) %

    ± 1,5%

    ГСО 10262-2013

    Примечания

    • 1) Допускается использование в качестве ГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-5-82 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

    • 2) - бензин неэтилированный по ГОСТ Р 51866-2002,

    • - топливо дизельное по ГОСТ 305-2013,

    • - керосин по ГОСТ Р 52050-2006,

    • - уайт-спирит по ГОСТ 3134-78,

    • - топливо для реактивных двигателей по ГОСТ 10227-86,

    • - бензин автомобильный по ГОСТ Р 51313-99,

    • - бензин авиационный по ГОСТ 1012-2013.

    Приложение Б

    (обязательное) Диапазоны измерений, пределы допускаемой основной абсолютной (относительной) погрешности преобразователей ПГУ-А

    Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Т с термокаталитическим сенсором

    Модификация

    Исполнение

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, %

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной абсолютной погрешности, %

    ПГУ-А-Т

    ПГУ-А-Т-

    метан

    СН4

    От 0 до 4,4

    От 0 до 2,2

    ±0,22

    ПГУ-А-Т-пропан

    с3н8

    От 0 до 1,7

    От 0 до 0,85

    ±0,085

    ПГУ-А-Т-

    водород-4

    н2

    От 0 до 4

    От 0 до 2

    ±0,20

    ПГУ-А-Т-

    гексан

    СбН]4

    От 0 до 1

    От 0 до 0,5

    ±0,050

    ПГУ-А-Т-ацетилен

    с2н2

    От 0 до 2,3

    От 0 до 1,15

    ±0,12

    ПГУ-А-Т-акрилонитрил

    C3H3N

    От 0 до 2,8

    От 0 до 1,4

    ±0,14

    Примечания:

    • 1 Диапазон показаний в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 %НКПР.

    • 2 Диапазон измерений в единицах измерений объемной доли определяемого компонента, %, соответствуют диапазону измерений довзрывоопасной концентрации определяемого компонента от 0 до 50 % НКПР.

    Таблица Б.2 - Диапазоны измерений и пределы допускаемой основной погрешности преобра-

    зователей П

    "У-А-0 с оптическим сенсором.

    Модификация

    Исполнение

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента

    Диапазон измерений объемной доли определяемого компонента

    Пределы допускаемой основной погрешности

    абсолютной.

    отно-ситель тельной, %

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-0

    ПГУ-А-О-метан

    сн4

    От 0 до 4,4 % (от 0 до 100 %

    НКПР)

    От 0 до 2,2 %

    Св. 2,2 до 4,4 %

    ±0,13 %

    ±5

    ПГУ-А-О-пропан

    С3Н8

    От 0 до 1,7 %

    (от 0 до 100 %

    НКПР)

    От 0 до

    0,85 % Св. 0,85 до

    1,7%

    ±0,051 %

    ±5

    ПГУ-А-О-гексан

    СбНи

    От 0 до 1,0%

    (от 0 до 100% НКПР)

    От 0 до 0,5 %

    Св. 0,5 до

    1,0%

    ±0,030 %

    ±5

    Продолжение таблицы Б.2

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-0

    ПГУ-А-0-ацетилен

    с2н2

    От 0 до 2,3 % (от 0 до 100 % НКПР)

    От 0 до

    1,15 % Св. 1,15 до

    2,3 %

    ±0,069 %

    ±5

    ПГУ-А-0-этан

    С2н6

    От 0 до 2,5 %

    (от 0 до

    100 % НКПР)

    От 0 до 1,25% (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-бутан

    С4Н10

    От 0 до 1,4 % (от 0 до 100% НКПР)

    От 0 до 0,7 % (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-изобутан

    И-С4Н10

    От 0 до 1,3 %

    (от 0 до 100% НКПР)

    От 0 до

    0,65 % (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-пентан

    С5н12

    От 0 до 1,4 % (от 0 до 100% НКПР)

    От 0 до 0,7 % (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-циклогексан

    С6н12

    От 0 до 1,2 % (от 0 до 100% НКПР)

    От 0 до 0,6 % (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-гептан

    С7н16

    От 0 до 1,1 %

    (от 0 до 100% НКПР)

    От 0 до 0,55%

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-пропилен

    СзН6

    От 0 до 2 %

    (от 0 до 100% НКПР)

    От 0 до 1 %

    (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-метиловый спирт

    СНзОН

    От 0 до 5,5 %

    (от 0 до 100% НКПР)

    От 0 до 2,75%

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-этиловый спирт

    С2Н5ОН

    От 0 до 3,1 %

    (от 0 до 100% НКПР)

    От 0 до 1,55%

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-этилен

    С2Н4

    От 0 до 2,3 %

    (от 0 до

    100 % НКПР)

    От 0 до 1,15% (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    Продолжение таблицы Б.2

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-0

    ПГУ-А-0-толуол

    С6Н5СН3

    От 0 до 1,1 %

    (от 0 до 100%НКПР)

    От 0 до 0,55%

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-бензол

    С6Н6

    От 0 до 1,2 %

    (от 0 до 100%НКПР)

    От 0 до 0,6 %

    (от 0 до 50 %

    НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-ацетон

    СН3СОСН3

    От 0 до 2,5 %

    (от 0 до 100%НКПР)

    От 0 до 1,25%

    (от 0 до 50 % НКПР)

    ±3 % НКПР

    -

    ПГУ-А-0-этилбензол

    с8н10

    От 0 до 1 %

    (от 0 до 100%НКПР)

    От 0 до 0,5 %

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-метил-третбутиловый эфир

    СНзСО(СНз)

    От 0 до 1,5 %

    (от 0 до 100%НКПР)

    От 0 до

    0,75 % (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-параксилол

    п-СзНю

    От 0 до 1,1 %

    (от 0 до 100%НКПР)

    От 0 до

    0,55 % (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-ортоксилол

    о-С8Ню

    От 0 до 1,0 %

    (от 0 до 100 % НКПР)

    От 0 до 0,5 %

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-0-изопропиловый спирт

    (CH3)2CHOH

    От 0 до 2,0 %

    (от 0 до 100% НКПР)

    От 0 до 1,0 %

    (от 0 до 50 %

    НКПР)

    ±5 % НКПР

    -

    ПГУ-А-О-диоксид углерода-2

    С02

    От 0 до 2,0 %

    От 0 до 2,0 %

    ±(0,03+

    0,05Сх) %

    -

    ПГУ-А-О-диоксид углерода-5

    От 0 до 5,0 %

    От 0 до 5,0 %

    ±(0,03+

    0,05Сх) %

    -

    Окончание таблицы Б.2

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-0

    ПГУ-А-О-нефте-продукты }

    пары бензина неэтилированного

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    пары топлива дизельного

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    пары керосина

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    пары уайт-спирита

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    пары топлива для реактивных двигателей

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    пары бензина автомобильного

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    пары бензина авиационного

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    Примечания:

    • 1 Градуировка преобразователей ПГУ-А-О-нефтепродукты осуществляется изготовителем на один из определяемых компонентов:

    • - бензин неэтилированный по ГОСТ Р 51866-2002,

    • - топливо дизельное по ГОСТ 305-2013,

    • - керосин по ГОСТ Р 52050-2006,

    • - уайт-спирит по ГОСТ 3134-78,

    • - топливо для реактивных двигателей по ГОСТ 10227-2013,

    • - бензин автомобильный по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту»,

    • - бензин авиационный по ГОСТ 1012-2013;

    • 2 Сх - значение содержания определяемого компонента на входе преобразователя.

    Таблица Б.З - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Э с электрохимическим сенсором

    Модификация

    Исполнение

    Опре-деляе-мый компонент

    Диапазон измерений концентрации определяемого компонента

    Пределы допускаемой основной погрешности

    объемной доли

    массовой концентрации, мг/м3

    абсолютной

    отно-ситель тельной, %

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-Э-

    От 0 до 2,1 млн'1

    От 0 до 3,0

    ±0,53 млн'1

    -

    сероводород- 10

    Св. 2,1 до 7 млн'1

    Св. 3,0 до 10

    ±20

    ПГУ-А-Э-

    От 0 до 2,1 млн'1

    От 0 до 3,0

    ±0,53 млн'1

    -

    сероводород-20

    Св. 2,1 до

    20 млн'1

    Св. 3,0 до

    28,3

    -

    ±20

    ПГУ-А-Э-

    От 0 до 7 млн'1

    От 0 до 10

    ±1,8 млн'1

    -

    сероводород-45

    Св. 7 до 32 млн'1

    Св. 10 до 45

    ±20

    ПГУ-А-Э-

    H2S

    От 0 до 7 млн'1

    От 0 до 10

    ±1,8 млн'1

    -

    сероводо-род-50

    Св. 7 до 50 млн'1

    Св. 10 до

    70,7

    -

    ±20

    ПГУ-А-Э-

    От 0 до 7 млн'1

    От 0 до 10

    ±1,8 млн'1

    -

    сероводород- 85

    Св. 7 до 61 млн'1

    Св. 10 до 85

    ±20

    ПГУ-А-Э

    ПГУ-А-Э-сероводород-100

    От 0 до

    7 млн'1

    Св. 7 до

    100 млн'1

    От 0 до 10

    Св. 10 до

    141,4

    ±1,8 млн'1

    ±20

    ПГУ-А-Э-кислород

    02

    От 0 до

    30%

    -

    ±(0,2± ±0,04Сх) %

    -

    ПГУ-А-Э-водород

    Н2

    От 0 до 2 %

    -

    ±(0,2+

    ±0,04Сх) %

    -

    ПГУ-А-Э-оксид углерода

    со

    От 0 до 17 млн'1

    Св. 17 до

    103 млн'1

    От 0 до 20

    Св. 20 до 120

    ± 4,3 млн'1

    ±20

    ПГУ-А-Э-диоксид азота

    no2

    От 0 до

    1 млн'1 Св. 1 до

    10,5 млн'1

    От 0 до 2

    Св. 2 до 20

    ± 0,26 млн'1

    ±20

    ПГУ-А-Э-диоксид серы

    so2

    От 0 до

    • 3.8 млн'1

    Св. 3,8 до

    • 18.8 млн'1

    От 0 до 10

    Св. 10 до 50

    ± 0,94 млн'1

    ±20

    ПГУ-А-Э-аммиак-0-70

    NH3

    От 0 до

    28 млн'1

    Св. 28 до 99 млн'1

    От 0 до 20

    Св. 20 до 70

    ±7,1 млн'1

    ±20

    Продолжение таблицы Б.З

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-Э

    ПГУ-А-Э-аммиак-0-500

    NH3

    От 0 до

    99 млн'1

    От 0 до 70

    не нормированы

    -

    Св. 99 до

    707 млн'1

    Св.

    70 до 500

    -

    ±20

    ПГУ-А-Э-хлор

    С12

    От 0 до 0,33 млн'1

    Св. 0,33 до

    10 млн'1

    От 0 до 1

    Св. 1 до 30

    ±0,080 млн'1

    ±20

    ПГУ-А-Э-хлорид водорода

    НС1

    От 0 до

    3,3 млн'1

    Св. 3,3 до

    30 млн'1

    От 0 до 5

    Св. 5 до 45

    ± 0,49 млн'1

    ±20

    ПГУ-А-Э-фторид водорода

    HF

    От 0 до

    0,6 млн'1

    Св. 0,6 до

    10 млн'1

    От 0 до 0,5

    Св. 0,5 до

    8,2

    ± 0,14 млн'1

    ±20

    ПГУ-А-Э-формальде-гид

    СН2О

    От 0 до 0,4 млн'1

    Св. 0,4 до

    10 млн'1

    От 0 до 0,5

    Св.

    0,5 до 12,5

    ± 0,10 млн'1

    ±20

    ПГУ-А-Э-оксид азота

    NO

    От 0 до

    4 млн'1

    Св. 4 до

    100 млн'1

    От 0 до 5

    Св. 5 до 125

    ±1,0 млн'1

    ±20

    ПГУ-А-Э-оксид этилена

    С2Н4О

    От 0 до

    1,6 млн'1

    Св. 1,6 до

    100 млн'1

    От 0 до 3 Св.

    3 до 183

    ± 0,41 млн'1

    ±20

    ПГУ-А-Э-несиммет-ричный ди-метилгидра-зин

    c2h8n2

    От 0 до 0,12 млн’1

    Св. 0,12 до

    0,5 млн'1

    От 0 до 0,3

    Св.

    0,3 до 1,24

    ±0,030 млн'1

    ±20

    ПГУ-А-Э-

    метанол

    CH3OH

    От 0 до

    11,2 млн'1 Св. 11,2 до

    100 млн'1

    От 0 до 15

    Св. 15 до

    133

    ± 2,8 млн'1

    ±20

    ПГУ-А-Э-метилмер-каптан

    CH3SH

    От 0 до

    0,4 млн'1

    Св. 0,4 до

    4,0 млн'1

    От 0 до 0,8

    Св. 0,8 до 8,0

    ±0,10 млн'1

    ±20

    Окончание таблицы Б.З

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-Э-этилмеркаптан

    C2H5SH

    От 0 до

    0,4 млн'1

    Св. 0,4 до

    3,9 млн'1

    От 0 до 1,0

    Св. 1,0 до 10,0

    ±0,10 млн'1

    ±20

    Примечание - Сх - значение содержания определяемого компонента на входе преобразователя.

    Таблица Б.4 - Диапазоны измерений и пределы допускаемой основной погрешности преобразователей ПГУ-А-Ф с фотоионизационным сенсором

    Модификация

    Исполнение

    Опре-деляе-мый компонент

    Диапазон измерений концентрации определяемого компонента

    Пределы допускаемой основной погрешности

    объемной доли

    массовой концентрации, мг/м3

    абсолютной

    отно-ситель тельной

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-Ф

    ПГУ-А-Ф-изобути-лен-0-20

    i-C4H8

    От 0 до 19,3

    От 0 до 45

    ±5,1

    ПГУ-А-Ф-изобути-лен-0-200

    От 0 до 43 Св. 43 до 172

    От 0 до 100

    Св. 100 до 400

    ± 11

    ±25

    ПГУ-А-Ф-изобути-лен-0-2000*

    От 0 до 43 Св. 43 до 2000

    От 0 до 100

    Св. 100 до 4660

    ± 11

    ±25

    ПГУ-А-Ф-этилен

    С2Н4

    От 0 до 86 Св. 86 до 171

    От 0 до 100

    Св. 100 до 200

    ±21

    ±25

    ПГУ-А-Ф-бензол

    С6Нб

    От 0 до 1,5 Св. 1,5 до 9,3

    От 0 до 5 Св. 5 до 30

    ±0,38

    ±25

    ПГУ-А-Ф-метил-меркап-тан

    CH3SH

    От 0 до 0,4 Св. 0,4 до 4,0

    От 0 до 0,8

    Св. 0,8 до 8,0

    ±0,10

    ±25

    Окончание таблицы Б.4

    1

    2

    3

    4

    5

    6

    7

    ПГУ-А-Ф

    ПГУ-А-Ф-этилмер-каптан

    C2H5SH

    От 0 до 0,4 Св. 0,4 до 3,9

    От 0 до 1,0

    Св. 1,0 до 10,0

    ±0,10

    ±25

    ПГУ-А-Ф-

    диэти-ламин

    C4H11N

    От 0 до 9,8

    От 9,8 до 50

    От 0 до 30 Св.

    30 до 150

    ± 1,6

    ±25

    ПГУ-А-Ф-сероуглерод

    cs2

    От 0 до 3,1

    Св. 3,1 до 15

    От 0 до 10 Св. 10 до 47

    ±0,79

    ±25

    ПГУ-А-Ф-

    фенол

    С6Н6О

    От 0 до 0,25

    Св. 0,25 до 4

    От 0 до 1 Св. 1 до 15,6

    ± 0,060

    ±25

    ПГУ-А-Ф-тет-рафторэти лен

    c2f4

    От 0 до 7,2 Св. 7,2 до 40

    От 0 до 30 Св.30 до 166

    ±1,2

    ±25

    37

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
