Методика поверки «Система измерительно-управляющая установки №18 ООО «ЛУКОЙЛ-Волгограднефтепереработка»» (МП 0804/1-311229-2021)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311229

АСОВАНО»

^т^тор по испытаниям Логии «СТП»

•В. Фефелов

2021 г.

Государственная система обеспечения единства измерений

Система измерительно-управляющая установки №18

ООО «ЛУКОЙЛ-Волгограднефтепереработка»

МЕТОДИКА ПОВЕРКИ

МП 0804/1-311229-2021

г. Казань

2021

• 1.1 Настоящая методика поверки распространяется на систему измерительно-управляющую установки №18 ООО «ЛУКОЙЛ-Волгограднефтепереработка» (далее-ИС), заводской № 05, и устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

• 1.2 Поверка ИС проводится поэлементно:

• - поверка первичных измерительных преобразователей (далее - ИП), входящих в состав ИС, осуществляется в соответствии с их методиками поверки;

-вторичную («электрическую») часть ИС поверяют на месте эксплуатации ИС в соответствии с настоящей методикой поверки;

• - метрологические характеристики измерительных каналов (далее - ИК) ИС определяют в соответствии с настоящей методикой поверки.

ИС прослеживается:

• - к Государственному первичному эталону единицы силы постоянного электрического тока в соответствии с государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от Г10'’^ до 100 А, утвержденной приказом Росстандарта № 2091 от 1.10.2018 г.;

• - к Государственному первичному эталону единицы электрического сопротивления в соответствии с государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта №3456 от 30.12.2019 г.;

-к Государственному первичному эталону единицы электрического напряжения в соответствии с государственной поверочной схемой для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Росстандарта №3457 от 30.12.2019 г.;

• - к Государственным первичным эталонам государственных поверочных схем средств измерений, применяемых в качестве первичных ИП, входящих в состав ИК ИС.

• 1.3 Допускается проведение поверки ИС в части отдельных ИК в соответствии с заявлением владельца ИС с обязательным указанием в Федеральном информационном фонде по обеспечению единства измерений информации об объеме проведенной поверки.

При проведении поверки должны быть вьшолнены операции, представленные в таблице 1.

Таблица 1 - Перечень операций поверки

При проведении поверки должны соблюдаться следующие условия:

-температура окружающей среды в месте установки средств измерений, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

К работе по поверке должны допускаться лица:

-достигшие 18-летнего возраста;

• - прошедшие инструктаж по технике безопасности в установленном порядке;

• - изучившие эксплу’атационную документацию на ИС, средства измерений, входящие в состав ИС, и средства поверки;

• - изучившие требования безопасности, действующие на территории объектов ООО «ЛУКОЙЛ-Волгограднефтепереработка», а также предусмотренные «Правилами технической эксплуатации электроустановок потребителей».

• 5.1 При проведении поверки ИС применяют средства поверки, указанные в таблице 2.

  Таблица 2 -	Перечень средств поверки
  Номер пункта методики поверки	Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки	Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии - обозначения типа, модификации
  7-10	Средство измерений температуры окружающей среды: диапазон измерений от 10 до 40 °C, пределы допускаемой основной абсолютной погрешности измерений ±0,5 °C	Термогигрометр   ИВА-6 (регистрационный номер 46434-11 в Федеральном информационном фонде по обеспечению     единства измерений)
  	Средство измерений относительной влажности окружающей среды: диапазон измерений от 30 до 80 %, пределы допускаемой основной абсолютной погрешности измерений ±5 %
  	Средство измерений атмосферного давления: диапазон измерений от 84 до 107 кПа, пределы допускаемой    абсолютной    погрешности измерений атмосферного давления ±0,5 кПа
  10.2	Средство воспроизведения силы постоянного тока от 4 до 20 мА, пределы допускаемой абсолютной погрешности ±5 мкА	Калибратор многофункциональный MCx-R     модификации MC5-R-IS (регистрационный номер 22237-08 в Федеральном информационном фонде по обеспечению     единства измерений)    (далее    - калибратор)
  10.3	Средство      воспроизведения      сигналов термопреобразователей сопротивления типа Pt 100 по ГОСТ 6651-2009 в диапазоне измеряемых температур от -50 до 450 °C, пределы допускаемой основной погрешности воспроизведения ±0,10 °C в диапазоне	Калибратор

  Номер пункта методики поверки	Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки	Пример возможного средства поверки с указанием наименования, заводского обозначения, а при наличии - обозначения типа, модификации
  	температур от минус 50 до 0 °C, пределы допускаемой     основной     погрешности воспроизведения ±(0,1 °C ± 0,025 % показания) в диапазоне температур от 0 до 450 °C
  10.3	Средство воспроизведения сигналов термопар типа «К» по ГОСТ Р 8.585-2001 в диапазоне измеряемых температур от -40 до 1000 °C, пределы допускаемой основной погрешности ±(0,1 °C ± 0,1 % показания °C) в диапазоне температур от -40 до 0 °C, пределы допускаемой основной погрешности ±(0,1 °C ± 0,02 % показания) в диапазоне температур от 0 до 1000 °C	Калибратор
  10.4	Средство воспроизведения электрического сопротивления от 80,31 до 197,71 Ом, пределы допускаемой основной погрешности ±0,08 Ом	Калибратор
  10.5	Средство измерения силы постоянного тока от 4 до 20 мА, пределы допускаемой абсолютной погрешности ±10 мкА	Калибратор

• 5.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИС с требуемой точностью.

• 5.3 Применяемые эталоны и средства измерений должны соответствовать требованиям нормативных правовых документов Российской Федерации в области обеспечения единства измерений.

• 6.1 При проведении поверки должны соблюдаться требования:

• - корпуса применяемых средств измерений (далее - СИ), компонентов ИС, работающих под напряжением, должны быть заземлены в соответствии с их эксплуатационной документацией;

• - ко всем используемым СИ, компонентам ИС должен быть обеспечен свободный доступ для заземления, настройки и измерений;

• - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

• - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

• - предусмотренные «Правилами технической эксплуатации электроустановок потребителей», правилами промьппленной безопасности и охраны труда, действующими на территории объектов ООО «ЛУКОЙЛ-Волгограднефтепереработка», Федеральными нормами и правилами в области промьппленной безопасности «Правила безопасности в нефтяной и газовой промышленности», эксплуатационной документацией ИС, ее компонентов и применяемых средств поверки;

• - предусмотренные другими документами, действующими на территории объектов ООО «ЛУКОЙЛ-Волгограднефтепереработка» в сфере безопасности, охраны труда и окружающей среды.

• 6.2 При появлении утечек газа, загазованности и других ситуаций, нарушающих нормальный ход работ, поверку прекращают.

• 7.1 При внешнем осмотре проверяют:

• - соответствие СИ, входящих в состав ИС, монтажа, маркировки и пломбировки компонентов ИС требованиям технической и эксплуатационной документации ИС;

• - заземление компонентов ИС, работающих под напряжением;

• - отсутствие повреждений и дефектов, препятствующих проведению поверки ИС.

• 7.2 Результаты внешнего осмотра считают положительными, если состав и комплектность ИС, монтаж, маркировка и пломбировка составных частей и компонентов ИС соответствуют требованиям технической и эксплуатационной документации ИС, компоненты ИС, работающие под напряжением, заземлены, а также отсутствуют повреждения и дефекты, препятствующие проведению поверки ИС.

• 8.1 Проверяют отсутствие сообщений об ошибках и соответствие текущих измеренньк значений параметров технологического процесса данным, отраженным в описании типа ИС.

• 8.2 Результаты опробования считают положительными, если отсутствуют сообщения об ошибках и текущие измеренные ИС значения измеряемых значений параметров технологического процесса находятся внутри диапазонов, отраженных в описании типа ИС.

• 9.1 Проверку программного обеспечения (далее- ПО) проводят сравнением идентификационных данных ПО ИС с идентификационными данными ПО, зафиксированными при испытаниях в целях утверждения типа ИС и отраженными в описании типа ИС.

• 9.2 Результаты проверки ПО ИС считают положительными, если идентификационные данные ПО ИС совпадают с указанными в описании типа ИС.

1 о Определение метрологических характеристик средства измерений

Проверяют наличие сведений о поверке СИ, входящих в состав первичных ИП ИС.

• 10.2.1 Отключают первичный ИП от ИК (при наличии). Ко вторичной части ИК, включая барьер искрозащиты (при наличии), подключают калибратор и задают электрический сигнал силы постоянного тока. В качестве контрольных точек принимают точки 4; 8; 12; 16; 20 мА.

• 10.2.2 В каждой контрольной точке вычисляют приведенную к диапазону измерений погрешность Yj, %, по формуле

= 1»ам---Ьт . 100 ,

' 16

где        - значение силы постоянного тока, измеренное ИС, мА;

- значение силы постоянного тока, заданное калибратором, мА.

• 10.2.3 Если показания ИС можно просмотреть только в единицах измеряемой величины, то:

а) при линейной функции преобразования значение силы тока , мА, рассчитывают по формуле

^изм -у      -у     (^изм ^min) "^ ^ ,

‘^тах '^min

• 10.5.1 Отключают управляемое устройство ИК и к соответствующему каналу, включая барьер искрозащиты (при наличии), подключают калибратор, установленный в режим измерения сигналов силы постоянного тока от 4 до 20 мА, в соответствии с инструкцией по эксплуатации.

• 10.5.2 С операторской станции управления задают не менее пяти значений управляемого параметра. В качестве контрольных точек принимают точки, соответствующие 0; 25; 50; 75; 100 % диапазона выходного аналогового сигнала силы постоянного тока от 4 до 20 мА.

• 10.5.3 Считывают значения воспроизводимого аналогового сигнала с калибратора и в каждой контрольной точке рассчитывают основную приведенную погрешность ИК воспроизведения силы тока , %, по формуле

_ ^восир ^ЭТ_ИЗМ 1 ЛА у 1вых             J                    ’

где 1воспр - значение тока, соответствующее воспроизводимому параметру ИС, мА;

^эт_изм - значение силы постоянного тока, измеренное калибратором, мА.

• 10.5.4 Результаты поверки по 10.5 считают положительными, если рассчитанная по формуле (6) основная приведенная погрешность ИК воспроизведения силы тока не выходит за пределы, установленные в приложении А настоящей методики.

При положительных результатах поверки по 10.1 - 10.3 основная погрешность ИК ИС и погрешность ИК ИС в рабочих условиях не выходит за пределы, установленные в приложении А настоящей методики.

• 11.1 ИС соответствует метрологическим требованиям, установленным при утверждении типа, результаты поверки ИС считают положительными, если:

-по результатам поверки по 10.1 первичные ИП из состава ИС поверены в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений, и допущены к применению;

• - по результатам поверки по 10.2 рассчитанная по формуле (1) основная приведенная к диапазону измерений погрешность преобразования входного аналогового сигнала силы постоянного тока от 4 до 20 мА в каждой контрольной точке не выходит за пределы, указанные в приложении А настоящей методики поверки;

• - по результатам поверки по 10.3 рассчитанная по формуле (4) основная абсолютная погрешность измерений сигналов термопреобразователей сопротивления или термопар в каждой контрольной точке не выходит за пределы, указанные в приложении А настоящей методики поверки;

• - по результатам поверки по 10.4 рассчитанная по формуле (5) основная приведенная погрешность измерений сигналов электрического сопротивления не выходит за пределы, указанные в приложении А настоящей методики поверки;

• - по результатам поверки по 10.5 рассчитанная по формуле (6) основная приведенная погрешность ИК воспроизведения силы тока не выходит за пределы, установленные в приложении А настоящей методики.

Результаты поверки оформляют протоколом поверки произвольной формы с указанием даты проведения поверки, условий проведения поверки, применяемых средств поверки, результатов поверки, заключения по результатам поверки.

Результаты поверки оформляются в соответствии с порядком, утвержденным законодательством Российской Федерации в области обеспечения единства измерений.

По заявлению владельца средства измерений или лица, представившего его на поверку, при положительных результатах поверки выдается свидетельство о поверке ИС, при отрицательных результатах поверки - извещение о непригодности к применению ИС.

(обязательное)

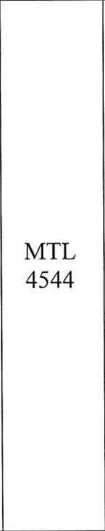

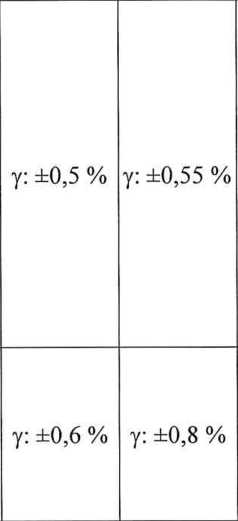

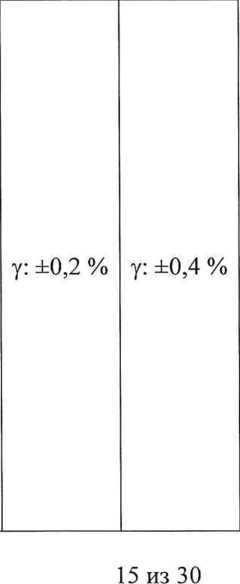

Таблица А.1 -

и технические

си ИС

A.l

А. I

ИК давления, разности давлений

GAIX21

EJX53O

EJX53O

MTL 4544

MTL 4544

MTL 4544

SAI-1620т

±0,04 % на 10°С

±0,04 % на 10°С

±0,04 % на 10°С

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

СС-GAIX11

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

СС-

GAIX11

СС-GAIX11

СС-GAIX21

Сужающее устройство-диафрагма фланцевым способом отбора давления по ГОСТ 8.586.2-2005, преобразователь разности давлений модели EJX110, у: ±0,5 %

GAIX21

MTL 4544

MTL 4544

MTL 4544

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

от 4 до

20 мА

СС-GAIX21

сс-GAIX11

Сужающее устройство-диафрагма с фланцевым способом отбора давления по ГОСТ 8.586.2-2005, преобразователь разности давлений модели EJX110, у: ±0,5 %

Сужающее устройство-диафрагма с фланцевым способом отбора давления по ГОСТ 8.586.2-2005, преобразователь разности давлений модели EJX110, у: ±0,5 %

A.l

А. I

А.1

А.1

А. I

А. I

A.l

A.l

A.l

Нормированы с учетом погрешностей промежуточных ИП (барьеров искрозашиты) и модулей ввода/вывода сигналов.

Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления анализируемой среды в долях от пределов допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды, в долях от пределов допускаемой основной погрешности.

Примечания

• 1. Приняты следующие обозначения;

А-абсолютная погрешность, в единицах измеряемой величины;

5 - относительная погрешность, %;

у - приведенная погрешность, % от диапазона измерения (воспроизведения);

t - измеренная температура, °C;

ZS- значение стабильности нуля, кг/ч;

G - текущее значение массового расхода, кг/ч;

Смаке - максимальное значение массового расхода, кг/ч;

НКПР - нижний концентрационный предел распространения пламени;

Свх - содержание определяемого компонента на входе газоанализатора, мг/м^.

• 2. Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

- абсолютная д , в единицах измерений измеряемой величины:

пределы допускаемой основной абсолютной погрешности первичного ИП ИК, в единицах измерений измеряемой величины;

пределы допускаемой основной приведенной погрешности вторичной части ИК, %;

значение измеряемого параметра, соответствующее максимальному значению диапазона аналогового сигнала, в единицах измерений параметра; значение измеряемого параметра, соответствующее минимальному значению диапазона аналогового сигнала, в единицах измерений параметра;

9

пределы допускаемой основной относительной погрешности первичного ИП ИК, %;

измеренное значение, в единицах измерений измеряемой величины;

- приведенная ,%:

Уик ~ ±J ■ 4^пп "^Убп >

или

где Упп - пределы допускаемой основной приведенной погрешности первичного ИИ ИК, %.

3 Для расчета погрешности ИК в условиях эксплуатации:

- приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

-для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияюших факторов.

Пределы допускаемых значений погрешности А^,^, измерительного компонента ИК в условиях эксплуатации вычисляют по формуле

Аси = -^)ао + ^А; ,

• -  пределы допускаемых значений основной погрешности измерительного компонента;

• -  пределы допускаемой дополнительной погрешности измерительного компонента от i-ro влияющего фактора в условиях эксплуатации при общем числе п учитываемых влияющих факторов.

Для каждого ИК рассчитывают границы, в которых с вероятностью равной 0,95, должна находиться его погрешность Aj^ , в условиях эксплуатации по формуле

Дик=±1.1-,Е(ДсиУ ■

V j=0

пределы допускаемых значений погрешности A^^j^ j-ro измерительного компонента ИК в условиях эксплуатации при общем числе к измерительных

компонентов.
