Методика поверки «ДИНАМОМЕТР электронный ДИН-1» (РЭ НКИП.408641.100)

Научно-производственное предприятие «ИНТЕРПРИБОР»

СОГЛАСОВАНО

длин

директор

н

ДИНАМОМЕТР электронный ДИН-1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

НКИП.408641.100 РЭ тодика поверки»

«

1

У «Челябинский ЦСМ» атанцева О.Ю.

2017 г.

Челябинск 2017 г

В раздел 6 методики поверки внесены изменения в соответствие с Изменениями № 1

СОДЕРЖАНИЕ

Введение

• 1 Назначение и область применения

• 2 Технические характеристики и состав...........

• 3 Устройство прибора и принцип работы.......

• 4 Указание мер безопасности

• 5 Порядок работы

• 6 Методика поверки

• 7 Техническое обслуживание и эксплуатация...

• 8 Маркировка и пломбирование

• 9 Правила хранения и транспортирования........

• 10 Гарантийные обязательства

• 11 Утилизация

• 12 Паспорт

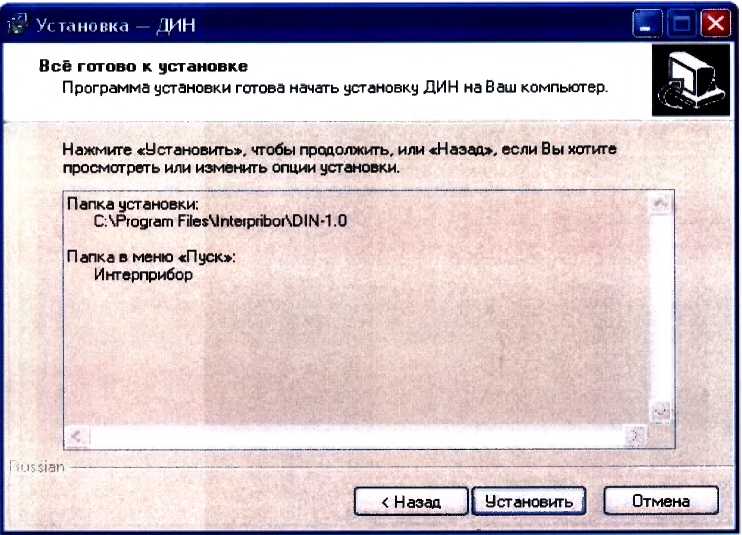

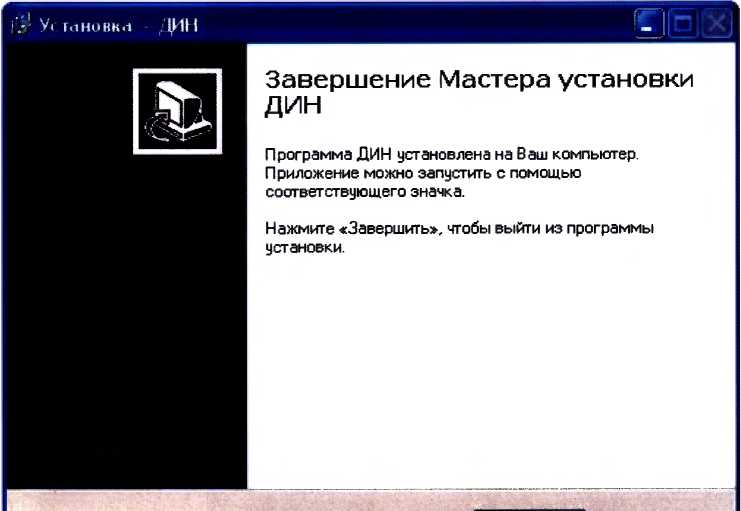

Приложение А Программа связи с компьютером

Руководство по эксплуатации содержит сведения о принципе действия, конструкции, технические характеристики, описание методов измерения, поверки, оценки измеряемых величин и другие сведения, необходимые для эксплуатации динамометра электронного ДИН-1.

Эксплуатация прибора допускается только после изучения настоящего руководства.

• 1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

  • 1.1 Динамометр электронный ДИН-1 (далее прибор) предназначен для измерения и регистрации статической силы сжатия и растяжения.

Прибор применяется для измерения и регистрации нагрузок различного силового оборудования, при проведении поверочных и калибровочных работ в качестве средства измерения 2-го разряда по ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

Прибор выпускается в различных модификациях и имеет следующее обозначение:

ДИН-1М-Н-КТ-Т, где

М - вид измеряемой силы (Р-растяжение, С-сжатие, У-универсальный);

Н- наибольший предел измерения (НПИ), кН;

КТ-класс точности (1; 2);

Т-исполнение силоизмерительного датчика (1; 2; 3; 4; 5; 6; 7; 8; 9;).

• - Универсальные динамометры предназначены для измерения силы в режиме растяжения и сжатия. Комплектуются универсальным силоизмерительным датчиком;

• - Динамометры на растяжение предназначены для измерения силы в режиме растяжения. Комплектуются силоизмерительным датчиком, работающим на растяжение;

• - Динамометры на сжатие предназначены для измерения силы в режиме сжатия. Комплектуется силоизмерительным датчиком, работающим на сжатие.

• 1.2 Рабочие условия эксплуатации: температура окружающего воздуха от плюс 15 до плюс 35 °C, относительная влажность воздуха при +30 °C и ниже без конденсации влаги до 75 %, атмосферное давление от 84 до 106,7 кПа.

• 1.3 Прибор соответствует обыкновенному исполнению изделий третьего порядка по ГОСТ Р 52931-08.

• 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СОСТАВ

2.1 Основные технические характеристики

• 2.2 Состав прибора

• 2.2.1 Блок электронный.

• 2.2.2 Датчик силоизмерительный.

• 3 УСТРОЙСТВО ПРИБОРА И ПРИНЦИП РАБОТЫ

  • 3.1 Принцип работы

Принцип работы прибора состоит в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезистор-ный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает во вторичный измерительный преобразователь (блок электронный) для аналого-цифрового преобразования, обработки и индикации результатов измерений.

• 3.2 Устройство

Прибор состоит из электронного блока (рисунок 1) и силоизмерительного датчика (рисунок 2).

Электронный блок имеет на лицевой панели 12-ти клавишную клавиатуру 1 и графический дисплей 2. В верхней торцевой части корпуса установлены разъем 3 для подключения силоизмерительного датчика и USB-разъем 4 для подключения к компьютеру. Разъем USB также используется для подключения внешнего блока питания для зарядки аккумулятора. В корпусе электронного блока находится встроенный литиевый источник питания (извлечение и замена литиевой батареи потребителем не допускается).

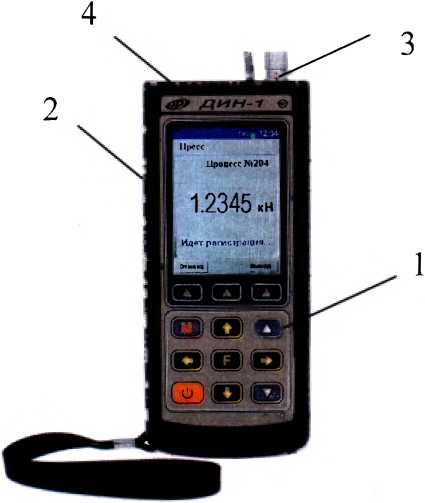

Рисунок 1 -Внешний вид электронного блока ДИН-1

Исполнение 2

Исполнение 1

Исполнение 4

Исполнение 5

Исполнение 6

Исполнение 8

Исполнение 7

Исполнение 9

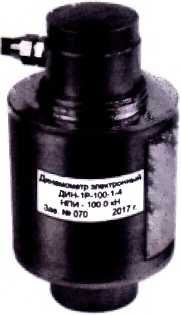

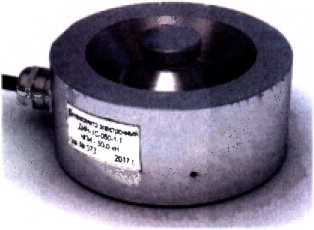

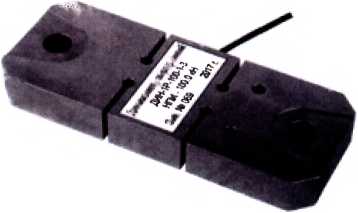

Рисунок 2 - Внешний вид и исполнения силоизмерительного датчика

3.3

Используется для включения и выключения прибора (если прибор забыли выключить, он выключается автоматически через заданный интервал времени).

Служит для перевода прибора в режим измерения.

Назначение:

• • вход в главное меню из режима измерения;

• • вход и выход из пунктов главного меню и подменю.

Предназначены для навигации по меню прибора. Последовательно перемещают курсор между строками.

Предназначены для управления курсором (мигающий знак, цифра и т.п.) в режиме установки рабочих параметров, а также для управления просмотром памяти результатов.

Предназначены для изменения значений в режиме установки рабочих параметров.

Программные кнопки, выполняющие команды, расположенные на дисплее над ними. В зависимости от выбранного пунк-та меню или режима изме; ения '|уккции кнопок изменяются.

Более подробную информацию о назначении клавиш и дополнительных функциональных возможностях смотрите п. 3.5 «Система меню прибора» настоящего РЭ.

• 3.4 Режимы работы

В приборе предусмотрен ручной запуск измерений, который происходит при

кратковременном нажатии клавиши

При нажатии функциональной клавиши «Регистр.» автоматически включается процесс регистрации измерений силы, в зависимости от выбранных параметров "Типа регистрации" и "Параметры регистрации" в меню Параметры.

• 3.5 Система меню прибора

• 3.5.1 При включении питания прибора появляется кратковременное сообщение о версии прибора и предприятии - изготовителе, далее программа автоматически переходит в главное меню:

и нажать клавишу

вторно нажать

клавишами

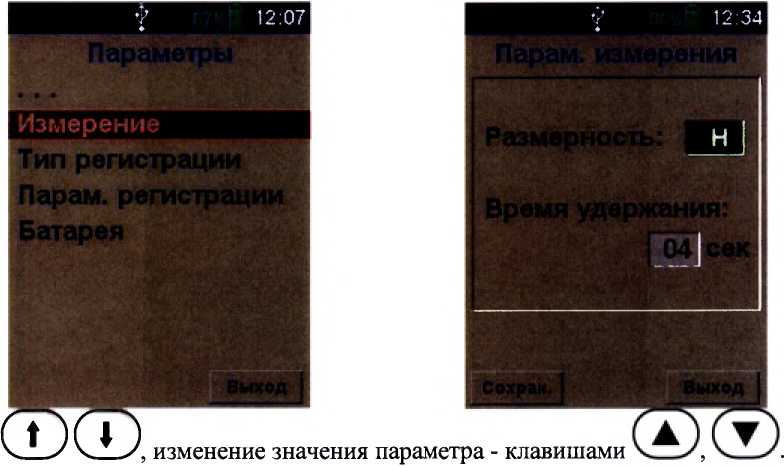

В строке «Размерность» устанавливается единица измерения силы: Н или кгс.

тат измерения (после на-Сохранение выбранных мощью функциональной

рации позволяет выбрать будет начинать регистра-

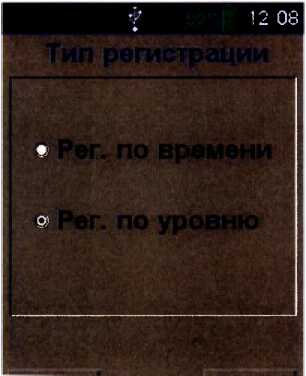

Per. по времени - регистрация начинается сразу, после нажатия функциональной клавиши "Регистр." в режиме измерения. Длительность регистрации зависит от параметров: "Масштаб времени", "Длительность сигнала" (см. далее "Параметры регистрации").

Per. по уровню - регистрация начинается после нажатия функциональной клавиши "Регистр.", когда уровень силы на датчик достигнет величины 10% от значения параметра "Макс, значение силы" (см. далее "Параметры регистрации"). Длительность регистрации зависит от параметров: "Масштаб времени", "Длительность сигнала.

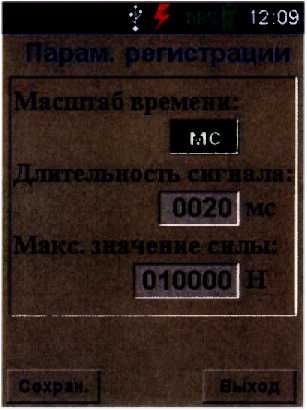

Подпункт Парам, регистрации позволяет установить параметры регистрации процесса:

В строке «Масштаб времени» устанавливается единица длительности регистрации: мс или сек.

Параметр «Длительность сигнала» определяет величину длительности процесса регистрации.

Параметр "Макс, значение силы" определяет уровень силы начала регистрации для Регистрации по уровню.

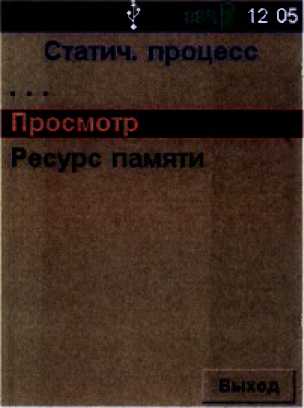

• 3.5.4 Пункт главного меню «Архив» предоставляет доступ к подменю просмотра результатов измерений и ресурса памяти.

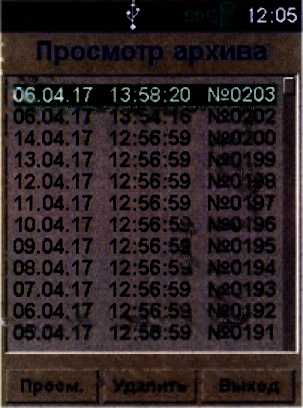

В подменю «Просмотр» осуществляется просмотр записей архива в хронологическом порядке. При необходимости, ненужный результат можно удалить функциональной клавишей "Удалить".

В подменю «Ресурс памяти» находятся данные о количестве свободной памяти. Рекомендуется всю информацию о проведенных испытаниях сохранять на компьютере при помощи программы связи (см. Приложение А), так как при переполнении памяти новая информация будет записываться поверх предыдущей и самые первые измерения, которые стоят в конце списка архива станут недоступными.

Нажатием функциональной клавиши "Стереть" можно принудительно очистить всю память прибора.

• 3.5.5 Пункт главного меню «Настройки» позволяет:

• - устанавливать дату и время, корректировать ход часов прибора;

• - выбирать русский или английский язык текстовых сообщений;

• - регулировать яркость подсветки дисплея;

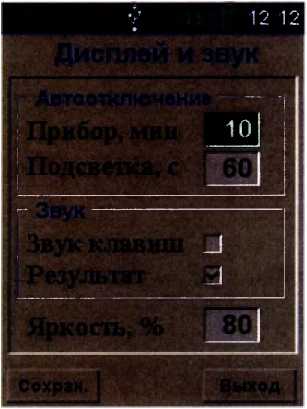

• - задавать интервал времени автовыключения прибора и подсветки дисплея, при условии, что прибор неподвижен и нет нажатия клавиш.



  Дата и время

  Язык (Language) Дисплей и звук





3.6 Режим измерений

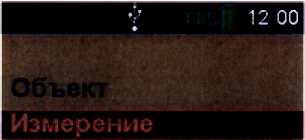

Прибор переводится в режим измерения кратковременным нажатием клавиши из всех состояний или функциональной клавишей «Измер.» из главного меню.

На экране появляется надпись «Подготовка ...» и прибор переходит в режим измерения.

Перед началом измерений нажатием функциональной клавиши "Ноль" обнуля

ются показания датчика измерения силы.

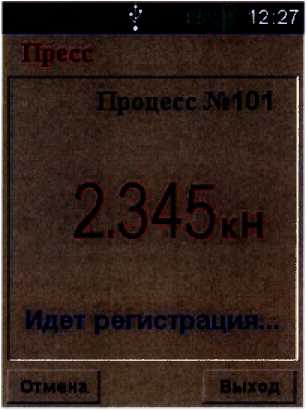

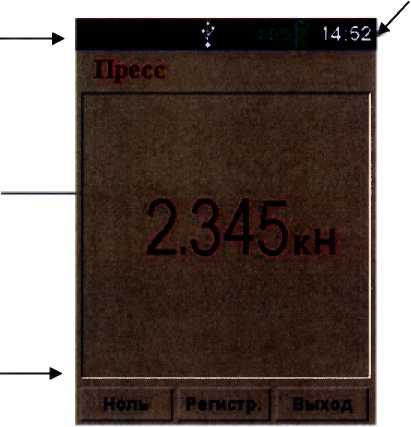

включается режим регистрации процесса, о чем свидетельствует индикация номера записи, расположенная под именем объекта. Регистрация текущего процесса измерения происходит с интервалом 1 сек. Все данные автоматически заносятся в архив.

3.7 Память результатов

• 3.7.1 Прибор оснащен памятью для долговременного хранения более 2400 результатов измерений, которые сохраняются в памяти подряд, начиная с №1.

• 3.7.2 Результаты можно просматривать на дисплее электронного блока прибора. Вход в режим «Просмотр» осуществляется из соответствующего пункта главного меню «Архив» (см. п. 3.5.4).

• 3.7.3 Значение рабочего коэффициента передачи (РКП) силоизмерительного датчика хранится во внутренней памяти электронного блока и заносится при выпуске из производства в раздел 12.2 «Свидетельство о приемке» настоящего РЭ.

• 4.1 По способу защиты человека от поражения электрическим током прибор соответствует классу III ГОСТ 12.2.007.0 Прибор не требует заземления.

• 4.2 К работе с прибором должны допускаться лица, изучившие настоящее РЭ.

• 4.3 Прибор не содержит компонентов, опасных для жизни и здоровья людей.

• 5.1 Включение

При эксплуатации прибора можно пользоваться зарядным устройством 5В, которое подключается к USB-разъему, расположенному на верхнем торце корпуса элек-

тронного блока. Прибор также может работать от кабеля связи USB, если он подключен к компьютеру.

, при этом на дисплее кратковременно появится информационное сообщение, а затем главное меню. Если при включении прибора на дисплее появляется сообщение о необходимости заряда аккумулятора, или если прибор не включается, то следует произвести заряд аккумулятора в соответствии с пунктом 7.7 или воспользоваться для работы с прибором сетевым зарядным устройством.

• 5.2 Подготовка прибора к работе Перед началом измерений проверить установки режимов работы и параметров. Для этого следует:    ____

  /----

  или выбрать необходимую для просмотра строку меню



  - клавишей

  или под-меню;

  -клавишей



войти в выбранный пункт меню;

или

- при необходимости клавишей го параметра;

выйти из этого пункта меню.

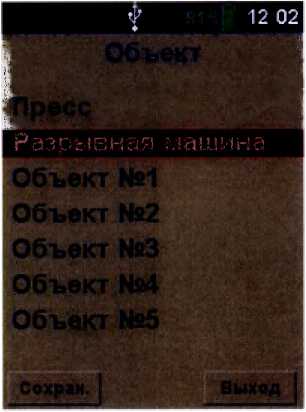

Выбрать       имя       объекта

«Объект»): Пресс, Разрывная машина, Объект№1...№5;

• 5.2.2 Войти в пункты меню «Параметры» и установить: размерность - Н или кгс; время удержания на дисплее измеренного значения силы от 2 до 10 сек.

• 5.3 Выполнение измерений в ручном режиме

• 5.3.1 Установить в резьбовые отверстия датчика силопередающие устройства для нагружения.



  , или функциональную клавишу

• 5.3.2 Нажать кратковременно клавишу «Измер.». Прибор перейдет в режим измерения.

• 5.3.3 Нажать функциональную клавишу «Ноль» для обнуления показаний датчика.

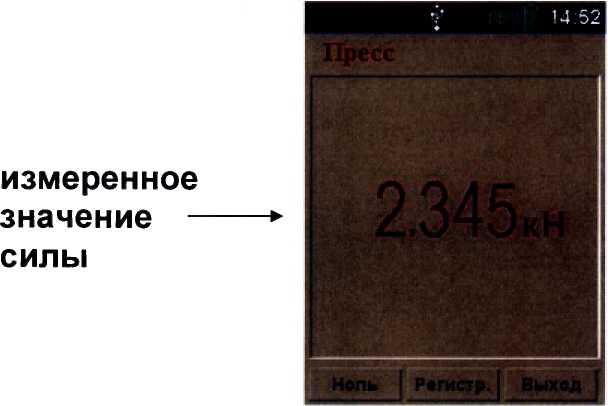

• 5.3.4 Нагрузить датчик соответствующей силой. На дисплее будет индицироваться информация: для сохранения результата измерения в архиве.



  5.3.5 Нажать клавишу



По истечении выбранного времени удержания результата измерения на дисплее прибора прибор автоматически перейдет к следующему измерению.

• 5.3.6 Перед числовым значением силы указывается знак прилагаемого усилия в зависимости от модификации прибора:

• - в модификации ДИН-1У используется универсальный сило измерительный датчик. При растяжении значения измеренной силы индицируются без знака, при сжатии индицируется знак «минус»;

• - в модификации ДИН-IP используется силоизмерительный датчик растяжения. При нагружении значения измеренной силы индицируются без знака;

• - в модификации ДИН-1С используется силоизмерительный датчик сжатия. При нагружении значения измеренной силы индицируется знак «минус».

• 5.4 Выполнение измерений в режиме регистрации

• 5.4.1 Установить в резьбовые отверстия датчика силопередающие устройства

для нагружения.

• 5.4.2 Нажать кратковременно клавишу рения.

• 5.4.3 Нажать функциональную клавишу «Ноль» для обнуления показаний датчика.

• 5.4.4 Нажать функциональную клавишу «Регистр.». Прибор перейдет в режим измерения с автоматической регистрацией сигнала процесса.



Можно остановить процесс регистрации, нажав функциональную клавишу «Отмена». Прибор автоматически перейдет в ручной режим измерений.

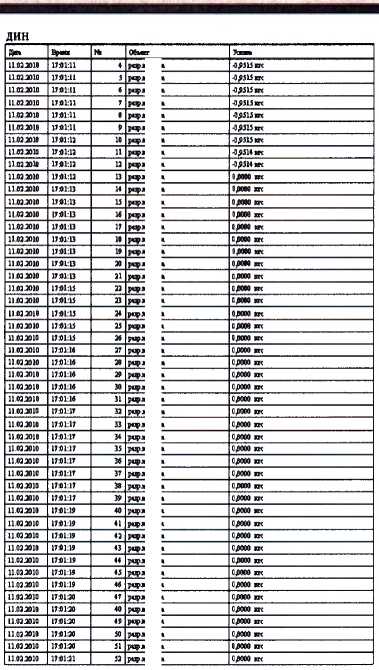

5.5 Вывод результатов на компьютер

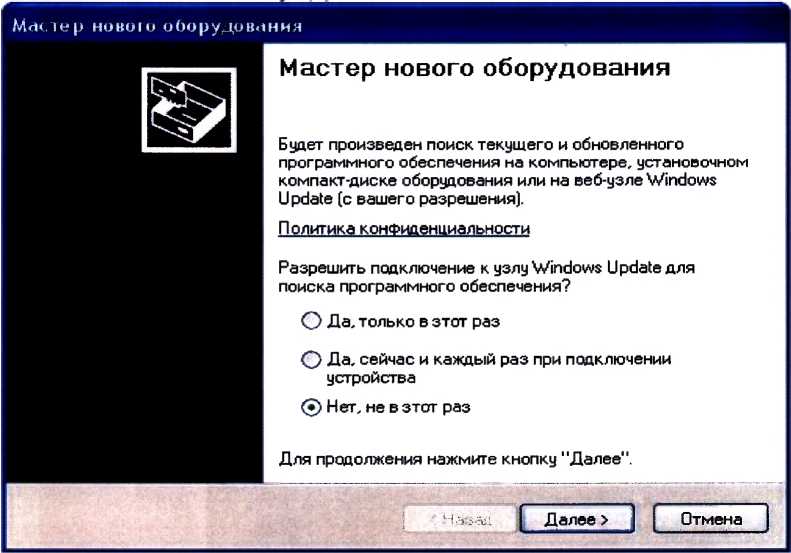

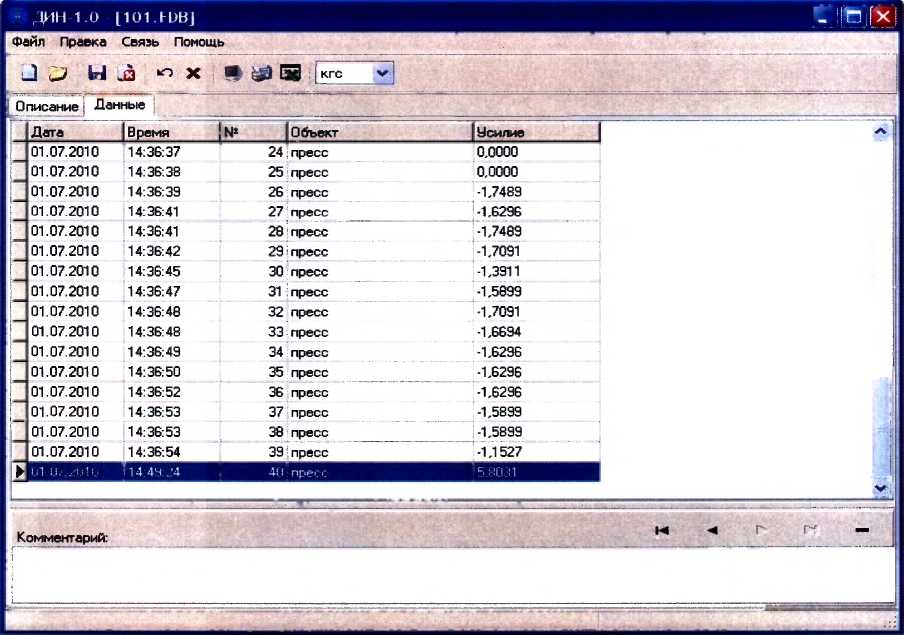

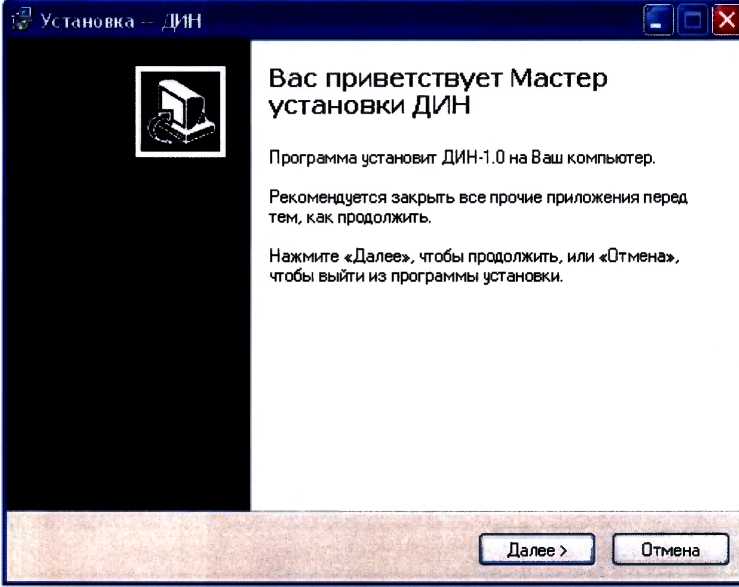

Прибор оснащен стандартным USB-разъемом для связи с компьютером. Описание программы и работа с ней изложены в Приложении А.

• 6.1 (Исключен. Изм. № 1)

• 6.2 Поверка средств измерений осуществляется аккредитованными в установленном порядке в области обеспечения единства измерения юридическими лицами и индивидуальными предпринимателями.

• 6.3 Интервал между поверками составляет 1 год.

• 6.4 Операции и средства поверки.

• 6.4.1 При проведении первичной и периодической поверки должны быть выпол

  ные в таблице 6.2.

  Используемые при поверке приборы должны быть поверены в установленном порядке.

  Допускается применение других средств поверки, обеспечивающих выполнение

нены операции, указанные в таблице 6.1. Таблица 6.1 - Операции поверки

6.4.2 При проведении поверки должны применяться средства поверки, указан

измерений с требуемой точностью.

Таблица 6. 2 - Средства поверки

6.4 (Измененная редакция, Изм. № 1)

• 6.5 При проведении поверки должны соблюдаться следующие условия:

• 1) температура окружающего воздуха (20±5) °C;

• 2) относительная влажность от 30 до 75%;

• 3) атмосферное давление от 84 до 106,7 кПа;

• 4) напряжение питания прибора (3,7±0,5) В;

• 5) напряжение сети питания (220±22) В с частотой (50±0,2) Гц.

(Измененная редакция, Изм. № 1)

• 6.6 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

• 1) комплектность - согласно п. 11.1 настоящего руководства;

• 2) отсутствие явных механических повреждений прибора и его составных частей.

• 6.7 Опробование

• 6.7.1 При проведении опробования необходимо проверить подключение силоизмерительного датчика электронному блоку прибора.

1) Подключить силоизмерительный датчик к электронному блоку соединительным кабелем.

меню».

• 3) Нажав клавишу , перевести прибор в режим измерения. После появления на дисплее информации о числовом значении силы в выбранных единицах измерения, необходимо нажать функциональную клавишу «Ноль» для установки нулевого значения силы на датчике.

• 6.7.2 Проверку соответствия программного обеспечения (далее - ПО) проводить следующим образом.

Включить электронный блок прибора. В главном меню «Сервис» клавишей \__у войти в подменю «О приборе». На дисплее появится краткая информация о

предприятии - изготовителе и идентификационный номер версии программного обеспечения не ниже 17.01.2012.

• 6.7 (Измененная редакция, Изм. № 1)

• 6.8 Определение метрологических характеристик

Установить датчик прибора в захваты силоизмерительной машины или приспособление для нагружения гирями. Включить прибор клавишей «О». Нажать клавишу «М». Прибор перейдет в режим измерения силы. Нажать функциональную клавишу установки нуля.

Перед измерениями динамометр нагружают максимальной силой в заданном режиме (растяжение или сжатие) три раза. Продолжительность каждого предварительного нагружения должна составлять от 1 до 1,5 мин.

Нагружают динамометр от наименьшего предела измерения до наибольшего предела измерения двумя рядами с возрастающим значением эталонной силы. Динамометр находится в одном положении рабочего пространства эталонной машины. Регистрируют показания динамометра XI и Х2.

Затем динамометр нагружают и разгружают двумя рядами силы с возрастающими и убывающими значениями, поворачивая динамометр вокруг его оси (рисунок 1) в положения, равномерно распределенные на 360° (т.е. 0°, 120°, 240°). Если это невыполнимо, допускается использовать следующие положения: 0°, 180°, 360°. Регистрируют показания динамометра ХЗ и Х5 (при нагружении) и Х'4 и Х'6 (при разгружении).

Рисунок-1

Каждый ряд нагружения (разгружения) должен содержать не менее восьми ступеней, равномерно распределенных по всему диапазону измерений динамометра.

После полного разгружения динамометра по истечении ЗОс следует регистрировать нулевые показания.

Между последовательными сериями измерений необходимо соблюдать временной интервал не менее 3 мин.

Динамометр с разъемными деталями должен быть разобран и заново собран не менее одного раза во время поверки. Рекомендуется это делать между вторым и третьим рядами нагружения.

• 6.8.1 Определение составляющих погрешности, связанных с воспроизводимостью и повторяемостью показаний динамометров

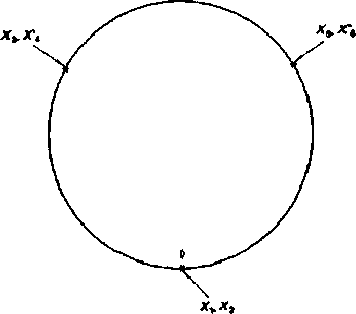

Для каждой ступени прикладываемой силы при вращении динамометра b и без вращения Ь' с помощью следующих уравнений рассчитывают составляющую погрешности:

Xmax - максимальное изменение показаний индикатора динамометра, вызванное приложением силы ряда XI, ХЗ и Х5.

Xmin - минимальное изменение показаний индикатора динамометра, вызванное приложение силы ряда XI, ХЗ и Х5.

Х_г - среднее значение изменений показаний индикатора динамометра, вызванных приложением силы при вращении.

X_wr - среднее значение изменений показаний индикатора динамометра, вызванных приложением силы без вращения.

Полученные значения не должны превышать пределов, указанных в таблице 6.3.

• 6.8.2 Определение составляющей погрешности, связанной с градуировочной характеристикой, /с.

Для каждой ступени нагружения относительную погрешность градуировочной характеристики рассчитывают по формуле

^J С      у

__ %, у

где ^г -по6.8.1;

%

^а - значение, рассчитанное по градуировочной характеристике Ха = Ха (F), где F - приложенная эталонная сила.

Полученные значения не должны превышать пределов, указанных в таблице 6.3.

• 6.8.3 Определение составляющей погрешности динамометра, связанной с дрейфом нуля, /о

До и после каждой серии измерений записывают нуль. Нулевое показание регистрируют примерно через 30 с после полного снятия силы.

Составляющую погрешности динамометра, связанную с дрейфом нуля, рассчитывают по формуле

/o=V^’100

ОД

где io и if - показания динамометра до приложения нагрузки и после разгруже-ния соответственно;

Xn - показания динамометра при максимальной нагрузке.

Полученные значения не должны превышать пределов, указанных в таблице 6.3.

• 6.8.4 Определение составляющей погрешности динамометра, связанной с гистерезисом, v

Составляющую погрешности динамометра, связанную с гистерезисом определяют при сериях нагружения с возрастающими силами и затем с уменьшающимися значениями силы для каждой ступени нагружения.

^Vl^+V2

V = —^!----

2

• 6.8.5 Определение составляющей погрешности динамометра, связанной с ползучестью

*300   *30

где ijo и ijoo - выходные сигналы прибора через 30 и 300 с соответственно, после приложения или снятия максимальной эталонной силы;

Измерение проводят, если динамометр поверяют только для возрастающей нагрузки.

Полученные значения не должны превышать пределов, указанных в таблице 6.3.

• 6.8.6 Оценка относительной погрешности динамометра

• 6.8.6.1 Доверительная относительная погрешность, т.е. интервал, в котором с вероятностью 0,95 лежит значение погрешности оценивается по формуле:

К ± и/,

Где /с - максимальное полученное значение относительной погрешности градуировочной характеристики;

W - относительная расширенная неопределенность определения погрешности градуировочной характеристики динамометра, рассчитанная для каждой нагрузки по формуле:

W = к ■ w_c

W_c = 7   + W2 + W3 + IV4 + wf + IVg + IV7 ,

Где k = 2, для уровня доверия 0,95;

wj - относительная стандартная неопределенность, связанная с приложенной эталонной силой;

^w3 =-----7=

100-V3 -Ю0% - относительная стандартная неопределенность, связанная с повторяемостью результатов,

1 г

^W4 = J=- —

^6    100% - относительная стандартная неопределенность, связанная с

разрешающей способностью индикатора, где F- показания при приложенной нагрузке, г - разрешающая способность, выраженная в единицах силы и принимается равной 0,1 кН;

w₅ =      • 100% - относительная стандартная неопределенность, связанная с

гистерезисом, учитывается, если поверка динамометра проводилась только при возрастающей и убывающей нагрузках;

w₆=A

100 -100% - относительная стандартная неопределенность, связанная с дрейфом нуля;

w₇ = ~~^= • 100 % - относительная стандартная неопределенность, связанная с ползучестью. Учитывается при поверке динамометра только при возрастающей нагрузке.

Полученные значения доверительной относительной погрешности W в каждой точке нагружения должны удовлетворять неравенству l7c I + W < 6,

Где 6 - пределы относительной погрешности, %.

Далее строится график зависимости 6 от приложенной силы по всем точкам данных.

При превышении пределов допускаемой относительной погрешности, динамометр может быть подвергнут внеочередной поверке после построения новой градуировочной характеристики.

Пределы допускаемой относительной погрешности динамометра:

ДИН-1М-Н-1-Т             ±0,24%

ДИН-1М-Н-2-Т             ±0,45%

Таблица 6.3 - Предельные значения составляющих погрешности динамометра*

Примечание

* - технические и метрологические характеристики соответствуют требованиям

• 6.8 (Измененная редакция, Изм. № 1)

6.9, 6.10 (Исключен. Изм. № 1)

6.11 Оформление результатов поверки.

• 6.11.1 Результаты поверки оформляют протоколом произвольной формы.

• 6.11.2 При положительных результатах первичной и периодической поверок выдается свидетельство о поверке установленного образца, заверяемой подписью поверителя (с датой) и нанесением знака поверки.

• 6.11.3 Приборы, не удовлетворяющие требованиям настоящей методики, к выпуску и применению не допускают. На них выдается извещение о непригодности.

6.11 (Измененная редакция, Изм. № 1)

• 7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ

  • 7.1 Профилактический уход и контрольные проверки прибора проводятся лицами, непосредственно эксплуатирующими прибор.

  • 7.2 Прибор необходимо содержать в чистоте, периодически протирать его от пыли сухой и чистой фланелью, оберегать от ударов.

  • 7.3 При завершении измерений прибор необходимо очистить от пыли и частиц материала.

  • 7.4 Не допускается вскрывать электронный блок, самостоятельно разбирать прибор и измерительный элемент в камере. В противном случае прекращается действие гарантийных обязательств.

  • 7.5 При появлении на дисплее информации о разряде литиевой батареи необходимо подключить прибор через зарядное устройство с разъемом USB к сети напряжением 220В или к работающему компьютеру кабелем USB. Зарядка батареи начнется автоматически, на дисплее прибора появится пиктограмма процесса заряда батареи:

12:09

По окончании первого рабочего дня прибор необходимо поставить на полную зарядку, в соответствии с п. 7.5.

• 7.6 Для снижения расхода энергии батареи рекомендуется включать прибор непосредственно перед измерениями и отключать сразу после их выполнения.

• 7.7 Если в процессе работы прибор перестает реагировать на нажатие клавиш, необходимо нажать кнопку выключения прибора. Прибор должен выключиться не более, чем через 10 секунд.

• 7.8 При эксплуатации прибора запрещается подвергать его высокочастотным вибрациям большой амплитуды.

• 7.9 При транспортировке прибора беречь корпус электронного блока и датчик силоизмерительный от внешних ударов и падения.

• 7.10 При всех видах неисправностей необходимо с подробным описанием особенностей их проявления обратиться к изготовителю за консультацией. Отправка прибора в гарантийный ремонт должна производиться с актом о претензиях к его работе.

• 7.11 Прибор является сложным техническим изделием и не подлежит самостоятельному ремонту. Гарантийные обязательства теряют силу, если пользователь нарушал заводские пломбы, прибор подвергался сильным механическим или атмосферным воздействиям.

• 8.1 Маркировка прибора содержит:

товарный знак предприятия - изготовителя;

- знак утверждения типа;

обозначение прибора ДИН-1;

порядковый номер прибора;

дату выпуска.

• 8.2 На прибор, прошедший приемо-сдаточные испытания, ставится пломба. Пломба наносится на винт крепления корпуса в батарейном отсеке электронного блока.

• 9 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

  • 9.1 Транспортирование приборов должно проводиться в упакованном виде любым крытым видом транспорта в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.

  • 9.2 Расстановка и крепление ящиков с приборами в транспортных средствах должны исключать возможность их смещения и ударов друг о друга.

  • 9.3 Погрузочно-разгрузочные работы должны осуществляться в соответствии с транспортной маркировкой по ГОСТ 14192.

  • 9.4 Упакованные приборы должны храниться в условиях, установленных для группыЛ ГОСТ 15150.

  • 9.5 Условия транспортирования приборов должны соответствовать температурным условиям от минус 25 °C до 50 °C.

• 10.1 Предприятие-изготовитель гарантирует соответствие выпускаемых приборов требованиям технических условий. Гарантийный срок - 18 месяцев с момента продажи прибора.

• 10.2 Предприятие-изготовитель обязуется в течение гарантийного срока безвозмездно производить ремонт прибора, если он выйдет из строя.

Гарантийное обслуживание осуществляется в месте нахождения предприятия-изготовителя. Срок гарантии на изделие увеличивается на время его нахождения в ремонте.

Изделие предъявляется в гарантийный ремонт в полной комплектации, указанной в паспорте на изделие.

ВНИМАНИЕ: Оборудование для гарантийного ремонта должно быть предоставлено в чистом виде.

• 10.3 Недополученная в связи с неисправностью прибыль, транспортные расходы, а также косвенные расходы и убытки не подлежат возмещению.

• 10.4 Гарантия не распространяется на:

• - на литиевый аккумулятор;

• - блок автономного питания;

• - быстроизнашивающиеся запчасти и комплектующие (соединительные кабели, разъёмы и т.п.);

• - расходные материалы (сменные аккумуляторы и батарейки, карты памяти и т.п.).

• 10.5 Гарантийные обязательства теряют силу, если:

• - нарушены заводские пломбы;

• - прибор подвергался сильным механическим, тепловым или атмосферным воздействиям;

• - прибор вышел из строя из-за попадания внутрь посторонних предметов, жидкостей, агрессивных сред, насекомых;

• - на приборе удален, стерт, не читается или изменен заводской номер.

• 10.6 Гарантийный ремонт и периодическую поверку осуществляет предприятие-изготовитель ООО «НПП «Интерприбор»: 454080, Челябинск, а/я 12771, бесплатные звонки по России 8-800-775-05-50, тел/факс (351) 729-88-85, 211-54-30 /31 /32/33.

• 10.7 Представитель ООО «НПП «Интерприбор» в Москве: тел/факс (499) 174-75-13, (495) 988-01-95, тел. моб. +7-495-789-28-50.

• 11.1 Специальных мер для утилизации материалов и комплектующих элементов, входящих в состав прибора, не требуется, так как отсутствуют вещества, вредные для человека и окружающей среды.

12 ПАСПОРТ

12.2. Свидетельство о приемке

Динамометр электронный ДИН-1__ зав. №____соответствует техническим ус

ловиям ТУ4273-018-7453096769-10 и признан годным к эксплуатации.

Дата выпуска «___»_________201__г.

Дата продажи «___»___________201__г.

М.П._________________________

(подпись лиц, ответственных за приемку)

Приложение А

ПРОГРАММА СВЯЗИ ПРИБОРА ДИН-1 С КОМПЬЮТЕРОМ

Введение

Программа предназначена для переноса результатов измерений в компьютер, их сохранения, просмотра, анализа и корректировки, а также составления и печати отчета по выбранным результатам в виде таблиц и графиков. Связь прибора с компьютером осуществляется по стандартному USB-интерфейсу.

Минимально необходимые требования к компьютеру:

• - Операционная система Windows 7/8/ХР (32- или 64-разрядная);

• - Наличие USB-интерфейса;

• - Привод CD-ROM / DVD-ROM I Blue-ray.

Инсталляция программы:

Для инсталляции программы нужно вставить прилагаемый компакт-диск с инсталляционной программой в привод компьютера, открыть его содержимое и запустить программу din l.O.l.exe. Появится диалоговое окно приглашения в программу инсталляции:

После нажатия на кнопки «Далее» появится окно выбора пути установки программы - по умолчанию С:\ Program Files\ Interpribor\ DIN-1.0.

Установка — ДИН

Выбор папки установки

В какую папку Вы хотите установить ДИН?

Программа установит ДИН в следующую папку.

Нажмите «Далее», чтобы продолжить. Если Вы хотите выорэть другую лапку, нажмите «Обзор».

lAFtoofam FilesAl nteiaiDur Т¹1N -1 .■ Я

1 ребуется как минимум 4,5 Мб свободного дискового пространства.

'RutSidn ......*».    ---------------------------------

< Назад ]| Далее »  ] Отмена

1ри желании пользователь может выбрать любой другой путь, нажав на кноп-ку «Обзор» и воспользовавшись стандартным диалоговым окном выбора каталога.

Для продолжения установки необходимо еще раз нажать кнопку «Далее». Появится окно выбора размещения программы в меню «Пуск\ Программы» ОС Windows.

1о умолчанию название программы «ДИН» будет размещено в папке «Интерприбор», но при желании пользователь может выбрать любую из имеющихся на компьютере или создать новую.

После следующего нажатия кнопки «Далее» появится окно для окончательной проверки введенных данных.

В этом окне, как и в любом из предыдущих, можно нажать кнопку «Назад» для возвращения к предыдущему диалоговому окну и ввода других данных.

После нажатия на кнопку «Установить» в окне проверки введенных данных начнется копирование файлов.

По окончании установки появится окно с сообщением об успешном окончании инсталляции.

[ Завершить

Для завершения программы установки нужно нажать кнопку «Завершить». Установка окончена.

Порядок работы с программой

Подключить электронный блок к одному из USB-портов компьютера при помощи кабеля связи, входящего в комплект поставки.

Включить прибор.

Внимание! ВАЖНО!

При первом подключении прибора к компьютеру операционная система найдёт новое устройство - DIN-1.0, для которого необходимо установить драйвер USB. На мо-

ниторе появится «Мастер нового оборудования». Выберите пункт «Установка из указанного места» и нажмите кнопку «Далее».

В следующем окне отметьте действие: «Выполнить поиск наиболее подходящего драйвера в указанных местах» и выберете пункт «Включить следующее место поиска». В качестве источника для поиска драйвера, воспользовавшись кнопкой «Обзор», укажите директорию с драйвером USB, который находится в папке, вместе с установленной основной программой связи ДИН-1.0 (по умолчанию С:\ Program Files\ Interpribor\ DIN-1.0.). Нажмите кнопку «Далее».

После этого операционная система найдёт драйвер и установит его. В завершение процедуры установки драйвера нажмите кнопку «Готово».

Запуск программы

Запустить программу «DIN-ГО» (Пуск\ ПрограммьЛ Интерприбор\ ДИН -1.0). На мониторе появится окно программы с системой меню в верхней строке.

Создание нового и открытие существующего проектов

Чтобы считать данные с прибора, сделать анализ и произвести распечатку на принтере, необходимо первоначально создать новый проект! Для этого нужно нажать иконку или воспользоваться командой системы меню «Файл \ Новый», и задать

имя проекта.

Если проект, с которым вы собираетесь работать, был создан ранее, то для его открытия следует нажать иконку или воспользоваться командой системы меню «Файл \ Открыть», и указать путь и имя существующего проекта.

После создание нового или открытия существующего проекта станут доступными следующие иконки:

Ы

I - отменить все изменения до последнего сохранения проекта;

• - удалить все записи из проекта;

• - считать данные из прибора;

• - сформировать отчет для печати;

• - экспортировать данные в Excel;

• - выбрать единицы измерения.

Считывание информации с прибора

запустить программу связи;

включить питание прибора;

подключить прибор к компьютеру с помощью USB - кабеля; нажать иконку Ш (или через меню Файл / Считать с прибора);

(или через меню Файл /

При успешном считывании программа сравнит полученные данные с уже имеющемися в проекте. В проект будут добавлены только те из них, которых там не было, а совпадающие данные будут проигнорированы.

В строке состояния, которая находится в самом низу окна проекта, отображаются подсказки о назначении каждой иконки.

Работа с данными

После считывания из прибора результаты измерений будут размещены на закладке «Данные».

Создание отчета

При нажатии иконки создания отчета появится режим предварительного про-смот-ра, где будет показана таблица результатов.

Г8Я        X

J8M201Q 15:45415

Oipeem 1

После предварительного просмотра сформированный отчет необходимо отправить на печать

27
