ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ

ТЕПЛОСЧЕТЧИКИ УЛЬТРАЗВУКОВЫЕ SANLINE

МЕТОДИКА ПОВЕРКИ

МЦКЛ.0201.МП г. Москва

2016 г.

Настоящая методика поверки распространяется на теплосчетчики ультразвуковые Sanline (далее - теплосчетчики), серийно изготавливаемые обществом с ограниченной ответственностью «Санлайн» (ООО «Санлайн»),

Методика поверки устанавливает методы и средства первичной (при вводе в эксплуатацию и/или после ремонта) и периодической поверок.

Первичную и периодическую поверки осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

Интервал между поверками - 5 лет.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Проверка идентификационных данных программного обеспечения (ПО)

7.2

±

+

3 Опробование

7.3

±

+

4 Определение метрологических характеристик (MX)

7.4

+

+

5 Оформление результатов поверки

8

+

■±

  • 1.2 Поверка прекращается при получении отрицательных результатов при проведении хотя бы по одной из операций поверки, приведенных в таблице 1, и оформляются результаты поверки в соответствии с разделом 8.

2 Средства поверки
  • 2.1 Перечень эталонов, средств измерений (СИ) и вспомогательного оборудования, применяемых при проведении поверки, приведены в таблице 2.

Таблица 2 Перечень эталонов, средств измерений (СИ) и вспомогательного оборудования

Наименование

Тип

(обозначение)

Метрологические характеристики

1 Установка поверочная

УП-65

диапазон воспроизведения расхода от 0,006 до 35 м3/ч, погрешностью измерений не более ±0,5 %

2 Секундомер электронный

СЧЕТ-1М

диапазон измеряемых интервалов времени от 0,01 до 99999,9, с; пределы допускаемой абсолютной погрешности измерений интервалов времени ±(6- Ю ’ Т+С) с, где Т - измеренное значение интервала времени, с; С - дискретность измерений в данном интервале: 0,001 с на интервалах от 0.001 до 999.999 с; 0,01 на интервалах от 1000.00 до 9999,99 с; 0,1 на интервалах от 10000,0 до 99999,9 с

3 Термостат переливной прецизионный

ТПП-1.0

нестабильность не более ±0.01 °C

4 Термостат переливной прецизионный

ТПП-1.1

нестабильность не более ±0.01 °C

5 Термометр сопротивления платиновый вибропрочный

ТСПВ-1

пределы допускаемой абсолютной погрешности ± (0,02±0.0005-1) °C, где t - измеряемое значение температуры,°C

6 Помпа ручная

PV41 1-НР

диапазон воспроизводимого давления: от минус 0,095 до

70 МПа

э

Наименование

Тип

(обозначение)

Метрологические характеристики

7 Манометр образцовый деформационный образцовый

МО

с условной шкалой класса точности 0,4

8 Психрометр аспирационный

М-34-М

диапазон измерений температуры воздуха от минус 10 до плюс 50 °C. предел допускаемых случайных погрешностей термометров ТМ6, после введения поправок, не более ±0,1 °C

9 Барометр-анероид

М-67

с диапазоном измерения от 610 до 790 мм рт. ст., передел допускаемой абсолютной погрешности после введения поправок ±0.8 мм рт. ст.

  • 2.2 Допускается применение других средств измерений и оборудования, не указанных в таблице 2. с метрологическими характеристиками, обеспечивающими определение метрологических характеристик поверяемого СИ с требуемой точностью.

  • 2.3 Все средства измерений (рабочие эталоны) должны быть поверены в установленном порядке.

3 Требования к квалификации поверителей
  • 3.1 К выполнению поверки допускают лиц. достигших 18 лет. прошедших обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004-90, годных по состоянию здоровья, и изучивших настоящую методику поверки, эксплуатационную документацию (ЭД) на: теплосчетчики, средства поверки и прошедшие инструктаж по технике безопасности.

4 Требования безопасности
  • 4.1 При подготовке и проведении поверки необходимо соблюдать требования безопасности. установленные в нормативно-методической. нормативно-технической документации и ЭД на применяемые средства поверки.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - диапазон температуры окружающей среды. °C                              20 ± 5;

  • - диапазон относительной влажности окружающей среды, %              от 30 до 80;

  • - диапазон атмосферного давления. кПа                                 от 84 до 106.

  • - отсутствие внешних электрических и магнитных полей, кроме геомагнитного.

  • - отсутствие механической вибрации, тряски и ударов, влияющих на работу теплосчетчиков.

  • - температура воды (далее - поверочная среда). °C                              20 ± 5;

  • - изменение температуры поверочной среды, °С/ч, не более                         3.

6 Подготовка к поверке
  • 6.1 Первичная поверка и периодическая поверка

    • 6.1.1 Проверяют наличие ЭД на теплосчетчик.

    • 6.1.2 Подготавливают к работе средства измерений, применяемые при поверке теплосчетчика, в соответствии с их ЭД.

    • 6.1.3 Подготавливают теплосчетчик к работе в соответствии с указаниями, изложенными в ЭД на него.

7 Проведение поверки и обработка результатов измерений
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре устанавливают:

  • - соответствие комплектности теплосчетчика комплектности, указанной в ЭД;

  • - соответствие маркировки теплосчетчика маркировке, указанной в ЭД;

  • - заводской номер теплосчетчика соответствует указанному в ЭД;

  • - отсутствие механических и иных повреждений, влияющих на работоспособность теплосчетчика;

  • - отсутствие дефектов, препятствующих правильному считыванию показаний с индикаторного устройства теплосчетчика.

  • 7.1.2 Проверка идентификационных данных программного обеспечения (ПО)

    • 7.1.2.1 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО. указанных в ЭД на теплосчетчик с идентификационными данными ПО, указанными в таблице 4.

Таблица 4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

L и

Номер версии (идентификационный номер) ПО, не ниже

1.00

Цифровой идентификатор ПО

* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или

прочитано через какой-либо интерфейс после опломбирования.

  • 7.1.2.2 Результаты поверки по п. 7.2 считаются положительными, если идентификационные данные ПО отображаемые на индикаторном устройстве поверяемого теплосчетчика, соответствуют указанным в таблице 4.

  • 7.2 Опробование

    • 7.2.1 Термопреобразователи сопротивления помещаются в термостаты. Теплосчетчик устанавливают в измерительную линию поверочной установки и производят его наработку в течение 10 мин в диапазоне объемного расхода жидкости от 0,2 Qs до 0,5 Qs.

    • 7.2.2 Результаты опробования считаются положительными если:

  • - счетчик функционирует в соответствии с ЭД;

  • - на дисплее отображаются результаты измерений;

  • - при наличии интерфейсов и (или) каналов беспроводной связи (радиоканал) осуществляется передача результатов измерений через них.

  • 7.3 Определение MX

Определение MX производят на каждом из следующих диапазонов расхода Q и разности температур At:

  • - при измерении количества тепловой энергии:

а) Atmin < At < 1.2-Atmin и 0,9-Qmax A Q A Qmax;

б) 10 °C < At < 20 °C и 0.1 -Qmax < Q < 0.11 -Qmax;

в) Atmax - 5 °C A At A Atmax И Qmin <Q 5 1,1 -Qmin-

  • - при измерении количества энергии охлаждения:

а) Atmin A At А 1,2-Atmin и 0,9-Qmax < Q A Qmax;

б) Atmax - 5 °C < At < Atmax И Qmin A Q A 1 .1 -Qmin.

  • 7.3.1 Определение относительной погрешности измерений объемного расхода (объема) теплоносителя

Значение относительной погрешности измерения объемного расхода определяют по формуле

QH - Qa

§Q =-———2 . loo %,                            (1)

чэ

где QH - объемный расход жидкости, измеренный теплосчетчиком, м3/ч;

Q3 - объем расход жидкости, измеренный средствами поверки, м3/ч.

Значение относительной погрешности измерения объема определяют по формуле

V. - V3 dV = - - - ■ 100 %,

где VH - объемный расход жидкости, измеренный теплосчетчиком, м3;

V3 - объем расход жидкости, измеренный средствами поверки, м3.

Результаты поверки по п. 7.3.1 считаются положительными, если относительная погрешность результатов измерений объемного расхода (объема) не более: ±(2+0,02Qmax/Q) %.

  • 7.3.2 Определение абсолютной погрешности измерений температуры

Значение абсолютной погрешности измерения температуры определяют для каждого датчика температуры по формуле

At = tM — t3,                                         (3)

где tH - значение температуры в термостате измеренное теплосчетчиком, °C;

t3 - значение температуры в термостате измеренное средствами поверки, °C.

Результаты поверки по п. 7.3.2 считаются положительными, если абсолютная погрешность результатов измерений температуры не более: ±(0.6+0.004 t), °C. где t - измеряемое значение температуры.

  • 7.3.3 Определение значения относительной погрешности измерения разности температур определяют по формуле

At„ - At,

AtA = —2----2хЮ0%,                       (4)

At3

где AtH - значение разности температур измеренное теплосчетчиком, °C.

At3 значение разности температур измеренное средствами поверки, °C;

Результаты поверки по п. 7.3.3 считаются положительными, если относительная погрешность результатов измерения разности температур не более: ±(0.5+3 -Atmin/At) %.

  • 7.3.4 Определение относительной погрешности измерений количества энергии (тепловой мощности)

  • 7.3.4.1 Значение относительной погрешности измерения количества энергии определяют по формуле

еи -

6Е =......— -100 %,                             (5)

где Еи - количество энергии, измеренное теплосчетчиком, кал (кВт*ч);

Еэ - количество тепловой энергии, рассчитанной в соответствии с разделом 8 ГОСТ Р ЕН 1434-1-2011, Гкал (кВт*ч). при условно постоянном значении избыточного давления, указанного в ЭД на теплосчетчик.

  • 7.3.4.2 Результаты поверки по 7.3.4. считаются положительными, если относительная погрешность результатов измерения количества энергии не более: ±(3+4-Atmin/At+0,02-Qmax /Q) % но не более ±5 %.

  • 7.3.4.3 Результаты определения погрешности измерения тепловой мощности считаются положительными если выполняется условие по 7.3.4.2.

  • 7.3.5 Определение относительной погрешности измерений времени работы

  • 7.3.5.1 В соответствии с ЭД на теплосчетчик вывести на индикаторное устройство теплосчетчика показания времени работы. В момент смены наименьшего разряда показаний времени работы включить секундомер.

  • 7.3.5.2 Значение относительной погрешности измерений текущего времени определяют по формуле

6Т =     - --э ■ 100%,                                   (6)

1 э

где Тизм - интервал времени, измеренный теплосчетчиком, с;

Тэ - интервал времени, измеренный секундомером, с.

  • 7.3.5.3 Определение значения относительной погрешности измерений интервалов времени производится не менее двух раз. время измерений не менее 1 ч.

  • 7.3.5.4 Результаты поверки по 7.4.6 считаются положительными, если относительная погрешность результатов измерения времени работы не более: ±0,05, %.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляют протоколами произвольной формы.

  • 8.2 Знак поверки наносится на пломбы теплосчетчика в соответствии с рисунком А.1 Приложении А, а также на бланк свидетельства о поверке.

  • 8.3 В целях предотвращения доступа к узлам регулировки и (или) элементам конструкции производят пломбировку теплосчетчика. Схема пломбировки теплосчетчика представлена на рисунке А. 1 Приложения А.

  • 8.4 При отрицательных результатах поверки теплосчетчик к применению не допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в установленном порядке, а теплосчетчик направляют в ремонт или для настройки (регулировки) изготовителю или авторизованной сервисной организации.

ПРИЛОЖЕНИЕ А

(обязательное)

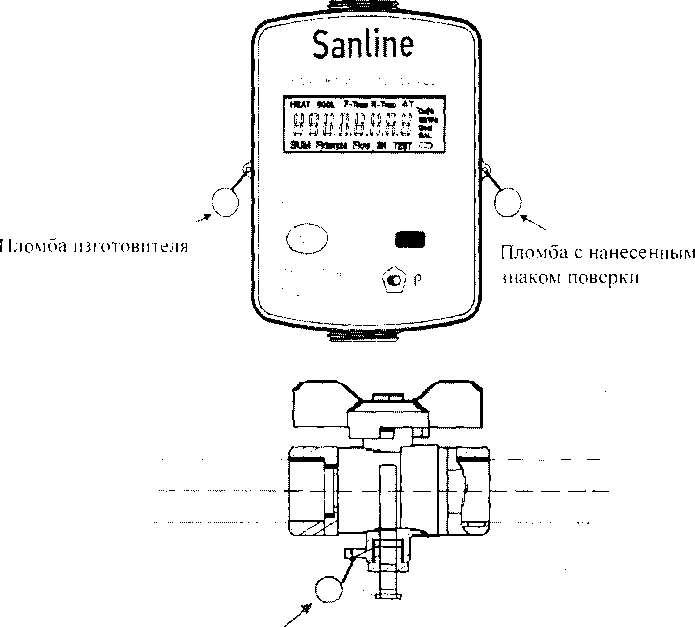

Схема пломбировки теплосчетчиков

Пломба организации, уста но в и в ш е й те пл ос ч ет ч и к

Рисунок А.1 - Схема пломбировки теплосчетчиков
