  • - включит i, и прогреть сигнализатор согласно указаниям ИБЯЛ.413531.009 РЭ;

  • - убедиться, что на индикаторе сигнализатора появился в течение 2 - 3 с номер версии IЮ;

  • - после этого, через 30 с происходит подсчет контрольной суммы с помощью алгоритма CRC-16 и вывод контрольной суммы на индикатор.

  • 6.4.2 Результаты операции поверки положительные, если зарегистрированы номер версии ПО и значение контрольной суммы исполняемого кода соответствуют значениям, указанным в руководстве по эксплуатации ИБЯЛ.413531.009 РЭ

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 7.1 Результаты поверки оформляют протоколом произвольной формы.

  • 7.2 Сигнализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению и клеймят путем нанесения оттиска повернтельного клейма на корпусе сигнализатора или делают соответствующую отметку в руководстве по эксплуатации, или выдают свидетельство о поверке согласно IIP 50.2.006-94.

  • 7.3 При отрицательных результатах поверки эксплуатацию сигнализатора запрещают. клеймо предыдущей поверки гасят, аннулируют свидетельство о поверке и направляют сигнализатор в ремонт. В технической документации делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 с указанны причин непригодности.

  • 7.4 Схема пломбировки от несанкционированного доступа и обозначение местная налесения оттисков клейм приведена на рисунке 7.1

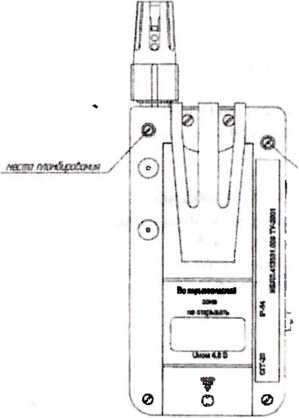

Рисунок 7.1 - Схема пломбировки сигнализатора от несанкционированного доступа и обозначение мест для нанесения оттисков клейм

COI ЛАСОВАНО

Генеральный директор

УТВЕРЖДАЮ

__ПН Яниш*

2Qj££

Сигнализаторы горючих газов СГГ-20 Методика поверки ИБЯЛ.413531.009 МП

Настоящая методика поверки распространяется на сигнализаюры горючих газов СГГ-20 (в дальнейшем » сигнализатор) и устанавливает методику первичной (при выпуске из производства, после ремонта) и периодической поверки в процессе эксплуатации

Интервал между поверками - 12 месяцев.

б ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре сигнализатора должно быть установлено:

  • 1) отсутствие внешних механических повреждений (царапин, вмятин и др ), влияющих на метрологические характеристики сигнализатора;

  • 2) наличие пломб:

  • 3) наличие маркировки сигнализатора, соответствующей руководству по эксплуатации ИБЯЛ. 413531.009 РЭ;

  • 4) комплектность сигнализатора, указанная в руководстве по эксплуатации ИБЯ Л.413531.009 Ю;

  • 5) исправность органов у правления, настройки и коррекции;

  • 6) наличие всех видов крепежа.

Примечание — Комплектность сигнализатора проверять только при первичной поверке при выпуске из производства.

  • 6.1.2 Сигнализатор считаются выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

  • 6.2 Опробование

  • 6.2.1 Проверка работоспособности

  • 6.2.1.1 Провести проверку работоспособности сигнализатора в соответствии с руководством по эксплуатации ИБЯЛ.413531.009 РЭ.

  • 6.2.1.2 Сигнализатор считается работоспособным, если сигнализатор переходит в режим измерения.

6.3 Определение метрологических характеристик

  • 6.3.1 Определение абсолютной погрешности сигнализатора и проверка порогов срабатывания сигнализации

  • 6.3.1.1 Определение абсолютной погрешносш проводить при подаче ГСО-ПГС в последовательности № 1 - 2 - 3 - 2.

При подаче каждой ГСО-Ш С регистрировать показания сигнализатора.

  • 6.3.1.2 Значение абсолютной погрешности сигнализаторов в каждой точке проверки определять но формуле

A = N-Cn,                                  (6.1)

где N - показания сигнализатора, % НКПР (объемная доля, %);

С'п- действительное значение концентрации поверочного компонента в IСО-ПГС, указанное в паспорте. %НКПР (объемная доля. %).

  • 6.3.1.3 Результаты операции поверки положительные, если

  • 1) значения абсолютной погрешности в каждой точке поверки не превышают пределов:

  • - для сигнализаторов СП-20. СТГ-20Н. С1Г-20Р, С1 Г-20-61, С1 Г-20-02,

СГГ-20-02Н. СП-20-03К, % НК11Р                     ±5;

  • - для сигнализаторов СГГ-20М, СГГ-20-01М, СГГ-20-О2М,

объемной доли метана                        ± 0,25 %;

  • 2) при подаче ГСО-ПГС № 2 (ГСО-ПГС № 3 - для сигнализаторов СП -20М, СГГ-20-01М, СГГ-20-02М) происходит срабатывание сигнализации.

  • 6.4 Подтверждение соответствия программного обеспечения средств измерений

  • 6.4.1 Проверку проводит}, в следующей последовательности:

-механические воздействия, внешннетлектрнческне и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены.

  • - продолжительность подачи ГСО-ПГС, мин

  • - расход ГСО-ПГС,                   дм^/мии

3.

(0.5 ± 0,2).

5 ПОДГОТОВКА К ПОВЕРКЕ

  • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - ознакомиться с настоящей методикой поверки и руководством по эксплуатации ИБЯЛ.413531.009 РЭ и подготовить сигнализатор к работе;

  • - выполнить мероприятия по обеспечению условий безопасности;

  • - проверить наличие паспортов и сроки годности поверочных газовых смесей;

• баллоны с ГСО-ПГС должны быть выдержаны при температу ре поверки не менее 24 ч;

  • - сигнализатор должен быть выдержан при температуре поверки не менее 4 ч;

  • - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации,

  • - проверку сигнализатора но ГСО-ПГС проводить по схемам рисунка 5.1.

    6

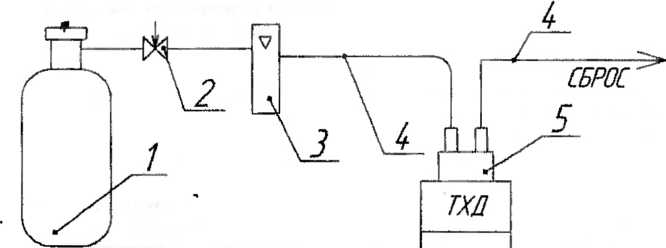

  • 1 - баллон с ГСО-ПГС;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

4-трубка ПВХ 4x1,5:

  • 5 - колпачок поверочный;

  • 6 - сигнализатор.

Рисунок 5.1 - Схема поверки сигнализатора по ГСО-ПГС

1 ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Опробование:

- проверка рабоюспособностп сигнализатора

6.2

6.2.1

Да

Да

3 Определение метрологических характеристик:

- определение абсолютной погрешности сигнализатора и проверка порогов срабатывания сигнализации

6.3

6.3.1

Да

Да

4 Подтверждение соответствия программного обеспечения средств измерений

- проверка номера версии ПО. Проверка цифрового идентификатора ПО

6.4

6.4.1

Да

Да

  • 1.2 При получении отрицательных результатов при проведении той или иной операции поверка сигнализатора прекращается.

2 СРЕДС Т В А ПОВЕРКИ

2.1 При проведении поверки должны быть применены средства поверки, указанные в таблице 2.1 и поверочные газовые смеси (Г'СО-НГС) согласно таб :ице 2.2.

Таблица 2.1

Номер пункта методики поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

4.1:

6

Термометр ртутный стеклянный лабораторный ТЛ-2М;

ТУ 22-2021.003-88; диапазон измерений (0-100) С. ц.д. 1 'К'

4.1:

! 6

Барометр-анероид М-67 по ТУ 25-04-1797. диапазон от 610 до 790 мм рг. ст.. ± 0.8 мм рт. ст.

4.1;

6

Психрометр МВ-4М по ТУ 25-1607.054-87, диапазон измерения относительной влажности от 10 до 100 "о. температуры от минус 25 до плюс 50 °C

6.2;

6.3

Секундомер СОСпр-26-2 по ГОСТ 5072-79,60/60, кл.2

6.2;

6.3

Ротаметр РМ-0.063 I УЗ, предел до 0,063 м^/ч, к-т. 4, ГУ 25-02,070213-82

6 3

Вентиль точной регулировки ВТР, ИБЯЛ.ЗО6577.002-03

6.2.

6.3

Трубка ПВХ 4x1,5: ТУ 2247-465-00208947-2006

6.3

Поверочные газовые смеси (ГСО-1 II С) по ТУ 6-16-2956-92 согласно таблице 2.2

Таолица 2.2

ПГС

Компонентный состав ПГС

Единица физической величины

Характеристика ПГС

Номер

ПГС по Г6среестру или обозначение НТД

Содержание определяемого компонента

Пределы допускаемого отклонения

Пределы допускаемой погрешности аттестации

1

Воздух кл. 1 ГОСТ 17433-80

2

СН4-В03-

дух

объемная

ДОЛЯ, °о (%ПКПР)

1.06

(24,1)

Относительная ±5%

Относительная

±(«1.8-Х+5,3)%

3905-87

1 •'*»

-1

1..........

2,11

(48.0)

±0,06

Относительная

±(-0,6'Х+2.3)%

4272-87

Примечания

  • 1 Изготовители и поставщики ГСО-ПГС:

  • - 214031; Ф1 УП СПО иАналитпрябор», Россия, г. Смоленск, ул. Бабушкина. 3, тел. (4812) 31-32-39, факс (4812) 31-75-17;

  • - 190005: ГЦИ СИ ГУП «В11ИИМ им. Д И. Менделеева». Россия, г. С-Петербург. Московский пр-1, 19, тел. (812) 315-11-45, факс (812) 327-97-76.

  • 2 Допускается получение указанных ПГС на другом оборудовании при условии обеспечения характеристик, не хуже указанных.

    • 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах пол давлением и источники микронотока - действующие паспорта.

    • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных

  • 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

  • - требования техники безопасности и производственной санитарии выполнять согласно ^Правилам по охране труда на предприятиях и в организациях машиностроения» ПОГ РО-14000-001-98. утвержденным департаментом экономики .маши ноет роения министерства экономики РФ 12.03.98;

  • - требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением" (Г1Б 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

  • - сброс газа при поверке сигнализатора но ГСО-ПГС должен осуществляться за пределы помещения;

  • - помещение должно быть оборудовано приточно-вытяжной вентиляцией;

  • - в помещении запрещается пользоваться открытым огнем и курить;

  • - к поверке допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации ИБЯЛ.413531.009 РЭ и прошедшие необходимый инструктаж.

  • 4 УСЛОВИЯ ПОВЕРКИ

  • 4.1 При проведении поверки должны бшь соблюдены следующие условия, если они пе оговорены особо:

    - температура окружающего воздуха.

    «С

    20 ± 5;

    - относительная влажность.

    %

    65 ± 15;

    - атмосферное давление.

    кПа

    101,3 ± 4;

    (мм рт. ст.)

    (760 + 30);

5
