Методика поверки «ГСИ. Установка для контроля магнитных моментов УКММ» (МП-206-0005-2018)

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

2018 г.

Государственная система обеспечения единства измерений

УСТАНОВКА ДЛЯ КОНТРОЛЯ МАГНИТНЫХ МОМЕНТОВ УКММ

Методика поверки

Заместитель руководителя отдела

Д.Д. Передрий

Ведущий инженер

И.С. Хасиев

г. Санкт-Петербург

2018

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПЕРСОНАЛА

• 5 ТРЕБОВАНИЯ ЭЛЕКТРОБЕЗОПАСНОСТИ

• 6 ПОДГОТОВКА К ПОВЕРКЕ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  13

ПРИЛОЖЕНИЕ А. Форма протокола первичной/периодической поверки

№ докум.

Привалов

Г идаспов

Установка для контроля магнитных моментов УКММ Методика поверки

i. № подл. I Подп. и дата | Взам. инв. № I Инв. № дубл. Подл, и дата

• 1.2 При несоответствии характеристик поверяемой УКММ установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по п. 8.4 настоящей МП.

• 2.1 При проведении поверки должны использоваться средства поверки в со

  Инв. № подл. I Подп. и дата I Взам. инв. № I Инв. № дубл. I Подл, и дата

  ответствии с таблицей 2.

  Таблица 2

  № пункта методики	Наименование и тип основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические и метрологические характеристики средств поверки
  	Основные средства поверки
  7.3 7.4 7.5 7.6	Аппаратура Ml 16М per. номер в Федеральном информационном фонде по обеспечению единства измерений 64441-16: Диапазон воспроизведения значений переменного магнитного момента на частоте 50 Гц (0,4-12) А м2, на частоте 400 Гц (0,4-8) А м2, основная относительная погрешность при доверительной вероятности 0,95 не более ±5 %
  7.4 7.5	Рулетка измерительная металлическая РЗУ2Д: кл. т. 2, ц.д. 1 мм
  	Вспомогательное оборудование
  3.1 7.2 7.3 7.4 7.5 7.6	Прибор комбинированный Testo 622: Диапазон измерений относительной влажности от 10 до 98 %, пределы допускаемой основной относительной погрешности измерений относительной влажности ±3,0 %; диапазон измерений температуры от минус 10 до 60 °C, основная абсолютная погрешность измерений температуры ±0,4 °C; диапазон измерения атмосферного давления от 30 до 120 кПа, абсолютная погрешность измерений атмосферного давления ±0,5 кПа

• 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие средства поверки из «Федерального информационного фонда», обеспечивающие измерения соответствующих параметров с требуемой точностью.

• 2.3 При работе со средствами измерений (СИ) во всех случаях использовать провода и кабели из их комплектов.

  Изм			Плтгп	Пятя

  МП-206-0005-2018

  Лист

• 3.1 При проведении операций поверки должны соблюдаться условия в соот

ветствии с таблицей 3.

Таблица 3

Примечания:

• 1. Предельное отклонение частоты питающей сети и содержание гармоник по ГОСТ 32144-2013.

• 2. Если поверяемая УКММ находилась в климатических условиях, отличающихся от условий поверки, то перед включением необходимо выдержать ее в климатических условиях, оговоренных в таблице 3, не менее 2 ч.

• 4.1 Поверка должна проводиться лицом, аттестованным в качестве поверителя и являющимся представителем юридического лица, аккредитованного на право поверки.

• 5.1 При проведении операций поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75 и "Правил технической эксплуатации электроустановок потребителей", утвержденных Госэнергонадзором.

• 5.2 Применяемые при работе стандартные СИ подлежат заземлению. Заземление проводить до включения СИ в электрическую сеть, отсоединение заземления проводить после отключения от сети.

  Изм	Пигт	Ко nnrw	ГТлттп	Пятя

  МП-206-0005-2018

  Лист

• 5.3 Технический персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III и должен быть ознакомлен с комплектом документации (КД) на УКММ и эксплуатационными документами (ЭД) всех применяемых при поверке СИ.

  Инв. № подл. I Подп. и дата | Взам. инв. № | Инв. № дубл. Подп. и дата

• 6.1 Извлечь упакованные составные части УКММ и комплект эксплуатационных документов из тары.

• 6.2 Сверить заводские номера на составных частях УКММ с номерами, указанными в Хд1.420.123 ПС.

• 6.3 Проверить наличие свидетельства (знака поверки) о поверке мультиметра Agilent Technology 34401А (далее - мультиметра 34401А), входящего в состав УКММ.

• 6.4 Проверить наличие знаков поверки, а также действующих свидетельств (отметок) о поверке используемых средств поверки.

• 6.5 Снять заглушки с разъемов составных частей УКММ.

• 6.6 Перед проведением поверки средства поверки и УКММ должны быть выдержаны не менее 1 ч в условиях, соответствующих п. 3.1 настоящей МП.

• 6.7 Все средства поверки должны быть подготовлены к работе в соответствии с требованиями их руководств по эксплуатации (РЭ).

• 6.8 Перед проведением поверки необходимо выполнить следующие работы:

  • 6.8.1 Произвести включение и подготовку к работе аппаратуры М116М Хд1.420.059-01 зав. № 03 в соответствии с ее ЭД.

  • 6.8.2 Подготовить к работе поверяемую УКММ согласно ее эксплуатационной документации Хд1.420.123 РЭ.

  • 6.8.3 Меру переменного магнитного момента М116М-2 (далее - МПММ) Хд4.469.041-01 аппаратуры М116М зав. №03 установить на подставку вспомогательного устройства, переместить МПММ в рабочий объем первичного измерительного преобразователя (ПИП) УКММ, совместить геометрические центры МПММ и ПИП, совместить магнитную ось МПММ и ось X ПИП.

    Изм	Лист	№ покум.	Подл.	Лата

    МП-206-0005-2018

    Лист

• 7.1 Внешний осмотр

  • 7.1.1 При внешнем осмотре должно быть установлено:

• - соответствие комплектности и маркировки разделу 5 "Комплектность" паспорта УКММ Хд1.420.123 ПС;

• - отсутствие механических повреждений, влияющих на работу УКММ (неисправность органов управления, крепежных винтов и пр.);

• - отсутствие неудовлетворительного крепления разъемов;

• - состояние лакокрасочного покрытия;

• - надежность контактов разъемов для подсоединения кабелей.

• 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются требования п. 7.1.1, в противном случае УКММ бракуется и направляется в ремонт.

• 7.2 Опробование

• 7.3.1 Опробование провести после включения всех блоков УКММ и их прогрева, согласно разделу 7.5 РЭ УКММ.

• 7.2.2 Для проведения опробования производится оценка показаний мультиметра 34401А и анализатора спектра Velleman PCS500 (приставка к компьютеру) при подаче калибровочного сигнала через обмотки калибровки ПИП УКММ от блока электроники (БЭ).

• 7.2.3 Проверка производится последовательно для компонент X, Y, Z для значений частоты 50 и 400 Гц.

• 7.2.4 Переключатель «ДЕЛИТЕЛЬ» на блоке электроники установить в положение «1:1», переключатель «Фильтр» в положение «400 Гц», переключатели «ВОЛЬТМЕТР» и «АНАЛИЗАТОР» в положение «X».

Переключатель «КАЛИБРОВКА» установить в положение «X», при этом будет включен сигнал калибровки по компоненте X.

• 7.2.5 В соответствии с РЭ анализатора спектра Velleman PCS500 (далее - анализатора PCS500) запустить его управляющую программу Velleman и вывести на

  ГЛ г»» ж	тг____		ГГлтттт

  МП-206-0005-2018

  Лист

экране компьютера спектр выходного напряжения в диапазоне частот до 600 Гц. Подобрать на экране положение переключателя «VOLTS/DIV» так, чтобы амплитуда линии спектра в районе частоты 400 Гц была в пределах шкалы на экране. Вывести на экране компьютера маркеры (с помощью кнопки «VIEW») и, перемещая вертикальный маркер вдоль оси абсцисс, совместить его с линией калибровочного сигнала, а горизонтальный маркер совместить с вершиной этой линии. Вывести на экран таблицу с параметрами сигнала для выбранной точки спектра (400 Гц).

• 7.2.6 Проверить выведенные в таблице на экране компьютера значения калибровочного сигнала (в милливольтах или децибелах) и частоты сигнала. Они должны быть (17±3) мВ и минус (35±3) дБ, а по частоте (400±20) Гц.

• 7.2.7 Снять показания со шкалы мультиметра 34401А (в режиме АС). Их значение должно быть (253±20) мВ.

• 7.2.8 Переключатель «Фильтр» на передней панели БЭ установить в положение «50 Гц» и аналогично методике пп. 7.3.4...7.3.7 провести опробование для этой частоты. При этом показания анализатора PCS500 должны быть (50±2) Гц по частоте и минус (30±3)дБ или (33±5)мВ по значению, а показания мультиметра 34401А (476±25) мВ.

• 7.2.9 Провести опробование УКММ последовательно для компонент Y и Z при частоте 400 и 50 Гц по методике пп. 7.3.4...7.3.8, переключая «АНАЛИЗАТОР», «ВОЛЬТМЕТР» и «КАЛИБРОВКА» в положение «У» и «Z» на передней панели БЭ.

• 7.2.10 При проведении опробования показания анализатора PCS500 по частоте для компонент Y и Z должны также соответствовать (50±2) Гц и (400±20) Гц.

• 7.2.11 Показания при регистрации величины калибровочного сигнала должны находиться в следующих пределах:

-компонента Y, 50 Гц: анализатор PCS500 - минус (32±3) дБ (25±3)мВ, мультиметр 34401А - (350±20) мВ;

• - компонента Z, 50 Гц: анализатор PCS500 - минус (30±3) дБ (33±5) мВ, мультиметр 34401А - (470±30) мВ;

• - компоненты Y, Z, 400 Гц: анализатор PCS500 - минус (35±3) дБ (18±3) мВ, мультиметр 34401А - (268±15) мВ.

• 7.2.12 Результаты опробования считать положительными, если управляющая

  Изм	Лист	К» ЛОКУМ.	Подл.	Лата

  МП-206-0005-2018

  Лист

программа анализатора спектра Velleman PCS500 выполняет требуемые операции, а зарегистрированные значения калибровочного сигнала по частоте и значению по показаниям анализатора PCS500 и мультиметра 34401А находятся в пределах, указанных в разделе 7.2 настоящей МП (разделе 7 РЭ УКММ).

• 7.3 Определение диапазона измерений трех компонент X, Y, Z магнитного момента на частотах 50 и 400 Гц

  • 7.3.1 Определение диапазона измерений УКММ производится последовательно для трех компонент X, Y и Z. УКММ включается и подготавливается к работе согласно ее РЭ, на передней панели БЭ переключатель «ДЕЛИТЕЛЬ» устанавливается в положение «1:1», «КАЛИБРОВКА» в положение «ОТКЛ», «ВОЛЬТМЕТР» и «АНАЛИЗАТОР» в соответствии с проверяемой компонентой, а «Фильтр» в соответствии с проверяемой частотой.

  • 7.3.2 В геометрический центр ПИП УКММ устанавливается мера переменного магнитного момента М116М-2 (МПММ) из состава аппаратуры М116М. При этом продольная ось МПММ ориентируется вдоль продольной оси проверяемой компоненты, а центр МПММ должен совпадать с геометрическим центром ПИП УКММ, что обеспечивается с помощью перекрестий на поверхности МПММ.

    i. № пода. I Подп. и дата Взам. инв. № I Инв. № дубл. I Подп. и дата

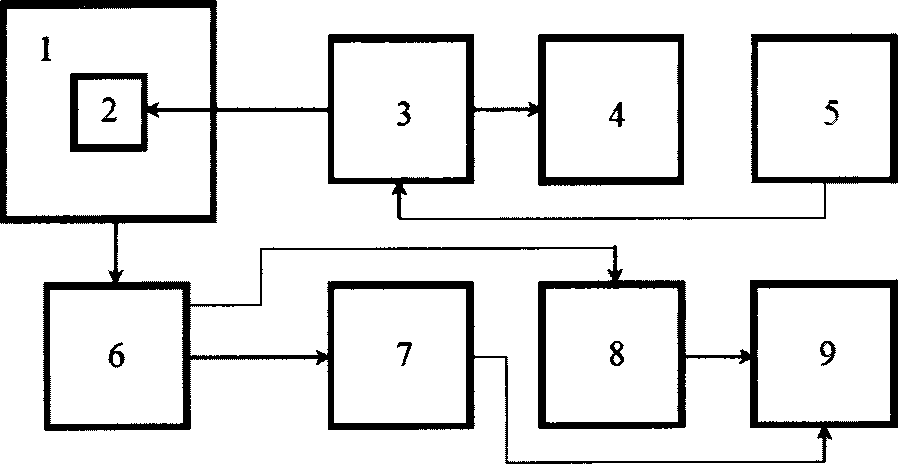

    7.3.3 Собрать схему для проведения поверки, приведенную на рис. 1.



    Рисунок 1 - Схема для проведения поверки УКММ

1-ПИП УКММ;

• 2 - МПММ аппаратуры Ml 16М;

  Изм			ГГпптг	Пятя

  МП-206-0005-2018

  Лист

• 3 - пульт управления Ml 16М-1 аппаратуры Ml 16М (ПУ);

• 4 - вольтметр В7-58/2 аппаратуры Ml 16М (вольтметра В7-58/2);

• 5 - генератор ГЗ-109 аппаратуры Ml 16М (генератор ГЗ-109);

• 6 - блок электронный УКММ (БЭ);

• 7 - мультиметр Agilent Technology 34401А УКММ(мультиметр 34401А);

• 8 - анализатор спектра Vellemsn PCS500 УКММ (анализатор PCS500);

• 9 - компьютер УКММ.

• 7.3.4 С помощью анализатора PCS 500 производится проверка установленной частоты (50 или 400 Гц) измеряемого магнитного момента, согласно ЭД на анализатор PCS500 и РЭ УКММ.

• 7.3.5 От генератора ГЗ-109 через пульт управления в меру переменного магнитного момента подается ток, воспроизводящий наибольшее значение диапазона измерений магнитного момента (12 А м² для частоты 50 Гц или 8 А м² для частоты 400 Гц). С помощью мультиметра 34401 А, входящего в состав УКММ, регистрируются значения сигнала U для заданной частоты.

• 7.3.6 На компьютере открывается файл «Калькулятор», который выводит на экран окно для определения измеренного магнитного момента. Значения U, снятые с мультиметра 34401А, вводятся оператором с клавиатуры в рамку, а также соответствующий проверяемой частоте коэффициент деления из таблицы 6 РЭ УКММ. По команде ENTER компьютер выводит на экран значения измеренного магнитного момента М (А м²). Подобным образом возможно также определить значение М, измеренное анализатором спектра PCS500.

• 7.3.7 Измеренное значение магнитного момента должно быть не менее верхней границы диапазона измерений.

• 7.3.8 Для определения нижней границы диапазона измерений в МПММ устанавливается ток, воспроизводящий наименьшее значение диапазона (0,6 А м²). Регистрируются показания СИ, определяется магнитный момент М, значение которого не должно превышать 0,6 А м² (в противном случае ток в мере следует уменьшить).

• 7.3.9 Результаты определения считать положительными, если диапазон измерений трех компонент X, Y, Z магнитного момента переменного поля на частоте 50 Гц находится в пределах от 0,6 до 12 А м² и на частоте 400 Гц в пределах от 0,6

  					МП-206-0005-2018	Лист
  						10
  Изм	Лист	№ докум.	Подп.	Дата

• 8 А-м².

  Инв. № пода. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

• 7.4 Определение систематической составляющей основной относительной погрешности измерений трех компонент X, Y, Z магнитного момента в рабочем объеме в виде сферы диаметром 1000 мм на частотах 50 и 400 Гц

• 7.4.1 Определение систематической составляющей основной относительной погрешности УКММ в рабочем объеме производится поочередно для компонент X, Y, Z. Мера магнитного момента Ml 16М-2(МПММ) располагается и ориентируется в центре ПИП УКММ согласно п. 7.3.2. Собрать схему проведения поверки, приведенную на рис. 1. Определение погрешности производится для нескольких значений магнитного момента (1,0; 4,0; 12,0 А м² на частоте 50 Гц и 1,0; 4,0; 8,0 А м² на частоте 400 Гц).

• 7.4.2 При определении систематической составляющей основной относительной погрешности в обмотке МПММ устанавливается ток I, воспроизводящий заданное значение магнитного момента для частоты 50 или 400 Гц. Переключатель «ДЕЛИТЕЛЬ» БЭ проверяемой компоненты X, Y или Z устанавливается в положение «1:1», соответствующее проверяемому значению магнитного момента.

• 7.4.3 Регистрируются значения U на мультиметре 34401А аналогично п. 7.3.5 настоящей МП.

• 7.4.4 Значение силы тока I в обмотке МПММ регистрируется с помощью вольтметра В7-58/2 в соответствии с ЭД аппаратуры Ml 16М.

Заданное значение магнитного момента Мз рассчитывается по формуле (1): M₃=IK_swfi                                   (1)

где K_SWf- значения постоянной МПММ для проверяемой частоты. Указанные в свидетельстве о поверке аппаратуры М116М.

• 7.4.5 Измеренное УКММ значение магнитного момента Ми по компонентам X, Y, Z на частотах 50 и 400 Гц определяется по методике пп. 7.3.5.. .7.3.6 настоящей МП.

Систематическая составляющая основной относительной погрешности 6? для каждой частоты и компоненты определяется по формуле (2):

_Si ₌      .₁₀₀ од                                 (2)

⁷ м₃

где z = X, Y, Z - измеряемая компонента;

f- частота измеряемого магнитного момента (50 или 400 Гц).

• 7.4.6 Измерения погрешности производятся для нескольких точек рабочего объема НИИ УКММ: в геометрическом центре НИИ и при смещении от геометрического центра на 500 мм вдоль осей X, Y и Z в обе стороны, то есть в 7 точках рабочего объема.

• 7.4.7 Результаты определения считать положительными, если погрешность 8? для всех измеренных значений магнитного момента по компонентам X, Y и Z на частотах 50 и 400 Гц не превышает ±18 % во всех проверенных точках.

  • 7.5 Определение систематической составляющей основной относительной погрешности измерений магнитного момента по компоненте X на частотах 50 и 400 Гц в объеме, превышающем рабочий объем ПИП УКММ (в сфере диаметром 1500 мм)

    • 7.5.1 Определение систематической составляющей основной относительной погрешности в объеме, превышающем рабочий объем НИИ, проводится аналогично пп. 7.4.1.. .7.4.5 настоящей МП на частотах 50 и 400 Гц только по одной компоненте X в семи точках: в геометрическом центре НИИ и при смещении от геометрического центра на 750 мм вдоль осей X, Y и Z в обе стороны.

    • 7.5.2 Измерения проводятся для значений заданного магнитного момента 12 А м² (на частоте 50 Гц) и 8 А м² (на частоте 400 Гц).

    • 7.5.3 Результаты определения считать положительными, если полученные значения погрешностей для всех точек измерений на частотах 50 и 400 Гц не превышают ±22 %.

  • 7.6 Определение СКО случайной составляющей относительной погрешности измерений трех компонент X, Y, Z магнитного момента на частотах 50 и 400 Гц (при доверительной вероятности 0,95) в рабочем объеме в виде сферы диаметром 1000 мм

    • 7.6.1 Определение СКО случайной составляющей основной погрешности производится поочередно для трех компонент при значении магнитного момента в середине диапазона измерений (5-^6 А м²) в одной из точек рабочего объема (в центре ПИП УКММ).

    • 7.6.2 Для выбранного значения магнитного момента с использованием методики, изложенной в пп. 7.4.1...7.4.5, производятся измерения заданного магнитного

      Изм	Лист	Ко ЛОКУМ.	Полл.	Лата

момента и расчет систематической составляющей основной относительной погрешности по компонентам X, Y, Z на частотах 50 и 400 Гц. Повторяют измерения 10-12 раз для каждой компоненты и частоты.

• 7.6.3 Определяются п (1042) значений 6? и вычисляется их среднее арифметическое 5^ по формуле (3):

(3)

где 5у-у - одно из измеренных значений 6f.

СКО проведенной серии измерений S определяется по формуле (4):

₅₌

4     П-1     ■■

СКО случайной составляющей погрешности 095 определяется по формуле (5): 095 = 2S,                                     (5)

• 7.6.4 Результаты определения считать положительными, если для всех компонент УКММ на частотах 50 и 400 Гц СКО случайной составляющей основной относительной погрешности (при доверительной вероятности 0,95) 095 не превышает 5 %.

• 8.1 Положительные результаты поверки УКММ оформить свидетельством о поверке в соответствии с Порядком проведения поверки средств измерений, утвержденным Приказом Минпромторга России № 1815 от 02 июля 2015 г.

• 8.2 Результаты поверки заносят в протокол поверки по форме, приведенной в Приложении А.

• 8.3 Если при проведении поверки обнаружено несоответствие какому-либо пункту методики поверки, то УКММ признается непригодной к применению и выписывается "Извещение о непригодности".

• 8.4 Знак поверки наносится на лицевую панель блока электронного (БЭ) УКММ и (или) в свидетельство о поверке.

  Изм	Лист	№ докум.	Подп.	Дата

ПРИЛОЖЕНИЕ А. Форма протокола первичной/периодической поверки

(рекомендуемое)

ПРОТОКОЛ поверки №__________

Установки для контроля магнитных моментов УКММ зав.№____

• 1 Вид поверки.............................................................................................................

• 2 Дата поверки............................................................................................................

• 3 Условия поверки:

  • 3.1 Температура окружающего воздуха, °C.............................................................

  • 3.2 Относительная влажность воздуха, %...............................................................

  • 3.3 Атмосферное давление, мм рт. ст.......................................................................

• 4 Средства поверки:

• 5 Поверка проводится согласно документу «Установка для контроля магнитных мо ментов УКММ. МП-206-0005-2018».

  . № подл. I Подл, и дата | Взам. инв. № | Инв. № дубл. Подп. и дата

• 6 Результаты поверки:

  • 6.1 Внешний осмотр..................................................................................................

  • 6.2 Опробование.........................................................................................................

    Частота, Гц	50			400
    Компонента	X	Y	Z	X	Y	Z
    Сигнал анализатора, дБ
    Сигнал анализатора, мВ
    Частота сигнала анализатора, Гц
    Сигнал мультиметра, мВ

    6.3 Определение диапазона измерений трех компонент X, Y, Z магнитного мо



    мента на частотах 50 и 400 Гц

    Компонента	Измеренное напряжение, мВ	Измеренное значение магнитного момента, А-м2	Измеренное напряжение, мВ	Измеренное значение магнитного момента, А-м2
    	f=50 Гц, Ммах=12 А-м2		f=50 Гц, Mmin=0,6 А-м2
    X
    Y
    Z

    Изм	Пиг.т	No ПОКЛ7М	Попп.	Лата

6.4. Определение систематической составляющей основной относительной погрешности измерений компоненты X магнитного момента в рабочем объеме в виде

• 6.5 Определение систематической составляющей основной относительной погрешности измерений компоненты X магнитного момента в рабочем объеме в виде сферы диаметром 1000 мм на частоте 400 Гц производится аналогично п. 6.4 для значений магнитного момента 1,0; 4,0; 8,0 А-м².

• 6.6 Определение систематической составляющей основной относительной погрешности измерений компоненты Y магнитного момента в рабочем объеме в виде сферы диаметром 1000 мм на частотах 50 и 400 Гц производится аналогично пп. 6.4 и 6.5.

• 6.7 Определение систематической составляющей основной относительной погрешности измерений компоненты Z магнитного момента в рабочем объеме в виде сферы диаметром 1000 мм на частотах 50 и 400 Гц производится аналогично пп. 6.4 и 6.5.

  Изм

  Лист

  К» ЛОКУМ.	Подп.	Дата

• 6.8 Определение систематической составляющей основной относительной погрешности измерений магнитного момента по компоненте X на частоте 50 Гц в объеме, превышающем рабочий объем ПИП (в сфере диаметром 1500 мм) производится аналогично п. 6.4 при смещении от центра рабочего объема на ±750 мм.

• 6.9 Определение систематической составляющей основной относительной погрешности измерений магнитного момента по компоненте X на частоте 400 Гц в объеме, превышающем рабочий объем ПИП (в сфере диаметром 1500 мм) производится аналогично п. 6.5 при смещении от центра рабочего объема на ±750 мм.

• 6.10 Определение СКО случайной составляющей основной относительной погрешности измерений трех компонент X, Y, Z магнитного момента на частоте 50 Гц (при доверительной вероятности 0,95) в рабочем объеме в виде сферы диаметром 1000 мм

  >. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подл, и дата

  Компонента	Номер измерений	Заданное значение магнитного момента Мз, Ам2	Измеренное среднеквадратическое значение напряжения U, мВ	Измеренное значение магнитного момента Ми, А-м2	Погрешность <5/, %	Среднее значение погрешности 6f, %	СКО серии измерений S, %
  X	1 И
  Y	1 11
  Z	1 11

• 6.11 Определение СКО случайной составляющей основной относительной погрешности измерений трех компонент X, Y, Z магнитного момента на частоте 400 Гц (при доверительной вероятности 0,95) в рабочем объеме в виде сферы диаметром 1000 мм производится аналогично п. 6.10.

• 6.12 Выводы....................................................................................................................

• 7 Дата очередной поверки..................................................................................................

Поверитель:

Должность        Дата         Подпись          Фамилия И.О.

МП-206-0005-2018
