Методика поверки «Потенциометр постоянного тока. ПП-63» (3152-72)

ПОТЕНЦИОМЕТР ПОСТОЯННОГО ТОКА

ш-63

МЕТОДИКА ПОВЕРКИ

• 5. 3. При использовании наружных источников питания и нормального элемента подключить их соответственно к зажимам «БП», «БИ», «НЭ», а их переключатели поставить в положение «Н».

• 5. 4. Перед началом работы установить корректором стрелку гальванометра на «О».

• 5, 5. Включение и выключение питания прибора произво-^дится переключателем «ПИТАНИЕ».

• 6. 1. Измерение э.д.с. и напряжения проводить в следующем порядке:

• 6. I. 1. Подключить объект измерения, соблюдая полярность, к зажимам «X».

• 6. 1. 2. Установить переключатель «РОД РАБОТЫ» в положение «ПОТЕНЦИОМЕТР».

• 6. 1. 3. Установить переключатель «ПИТАНИЕ» в положение «ВКЛ.».

6. 1.4. Установить переключатель пределов в одно из соответствующих положений:

«Х0,5» при измерении э.д.с. до 25 мВ, «XI » при измерении э.д.с. до 50 мВ, «Х2 » при измерении э.д.с. до 100 мВ,

6. I. 5. Провести установку (контроль) рабочего тока потенциометра, для чего:

а) установить переключатель В4 в положение «К»;

б) установить стрелку гальванометра на «0» вращением < рукояток «ГРУБО» и «ТОЧНО» реостата «РАБОЧИЙ ТОК»,

вначале при нажатой кнопке «ГРУБО», а затем — «ТОЧНО».

6. 1.6. Провести измерения, для чего:

а) установить переключатель В4 в положение «И»;

б) установить стрелку гальванометра на «0» вращением рукояток секционированного переключателя и реохорда, вначале при нажатой кнопке «ГРУБО», а затем — «ТОЧНО».

в) значение измеренного напряжения в милливольтах будет равно сумме показаний шкал секционированного переключателя и реохорда, умноженной па значение множителя, установленного на переключателе пределов потенциометра при помощи штепселя.

6. 2. Поверку пирометрических милливольтметров и автоматических потенциометров проводить в следующем порядке:

б. 2. 1. Поверяемый прибор подсоединить к зажимам «X».

6. 2. 2. Установить переключатель «РОД РАБОТЫ» в положение «ПОВЕРКА», соответствующее пределу измерения (25, 50 или 100 мВ}.

6. 2. 3. Переключатель линии установить при поверке пирометрических милливольтметров в одно из положений, соответствующее сопротивлению линии, указанному на поверяемом приборе (0,6; 1,6; 5; 15; 16,2 или 25 Ом), а при поверка автоматических потенциометров в положение «0».

6. 2. 4. Плавно подвести стрелку прибора к поверяемой отметке шкалы вращением рукоятки реостата «НАПРЯЖЕНИЕ».

6- 2. 5. Измерить напряжение на поверяемом приборе (п. 6. 1. 6) и определить погрешность поверяемого прибора.

Примечание. Позерку автоматических потенциометров без использо-источника регулируемого напряжения проводить в следующем по-

поверяемый прибор подключить к зажимам установить переключатель «РОД РАБОТЫ» в

• 7, 1. Поверка потенциометра проводится при температуре окружающего воздуха плюс 20=ь5°С и относительной влажности не более 80%.

• 7. 2. Погрешность потенциометра определяется согласно ГОСТ 15143-69 «Потенциометры (компенсаторы) постоянно-

го тока измерительные. Методы и средства поверки^. 11ере-ключатель «РОД РАБОТЬЬ установить в положение «ПОТЕНЦИОМЕТР», а напряжение снимать с зажимов «X».

Примечание. Установить перемычку подгоночной частп установочного сопротивления в положение» соответствующее действительному значению 9.Д.С, нормального элемента.

• 7. 3. Для поверки значения сопротивления резисторов» имитирующих сопротивление линии, установить переключа-' гель «РОД РАБОТЫ» в положение, обозначенное точкой «’», переключатель линии установить в соответствующее положе-’Ние, при этом предварительно притереть его контакты путем нескольких оборотов рукоятки. Измерение проводить на зажимах «—X», «4-Х», «БИ», используя в качестве первых токового Т1 и потенциального П1 зажим «4-Х», а в качестве Т2 — зажим «4-БИ» и П2 — зажим «—X». Измерение проводить потенциометром, т. к. при измерении мостом необходимо учитывать сопротивление токового «4-БИ» и потенциального «—X» выводов.

• 7. 4. Измерение сопротивления изоляции прибора прово-' дить мегомметром с рабочим напряжением не более 100 В между соединенными проводником всеми зажимами прибора . и корпусом.

’      8. 1. Следует вести постоянное наблюдение за состоянием

прибора, удаляя с его поверхностей пыль и грязь.

• 8. 2. При смене источников питания и нормального эле-мента необходимо соблюдать их полярность.

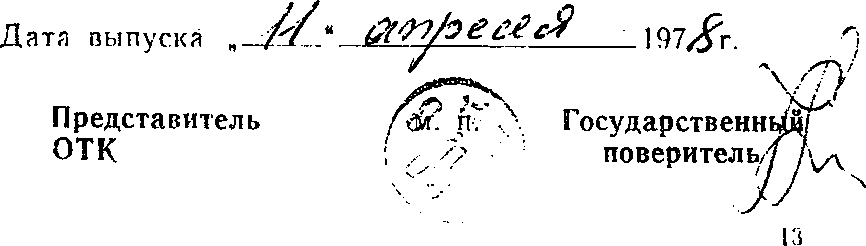

• 9. 1. Потенциометр постоянного тока ПП-63 заводской номер-Z23 ^Соответствует техническим условиям и признан годным для эксплуатации.

м. п.

• 10. I. Исправность потенциометра н точность его, показаний в пределах значении допускаемых погрешностей, а также его безвозмездная замена или ремонт гарантируются изготовителем при соблюдении потребителем следующих условий:

а) сохранности клейм и паспорта;

б) отсутствии механических повреждений;

в) соблюдения правил эксплуатации, транспортирования и хранения.

Срок гарантии устанавливается 24 месяца со дня ввода потенциометра в эксплуатацию, но не более 30 месяцев со дня отгрузки с завода-изготовителя.

Гарантийный срок на гальванические элементы не распространяется.

• 11. 1. Потенциометр следует хранить в закрытом помещении при температуре от плюс 5 до плюс 40^’С и относительной влажности воздуха не более 80%. В окружающей среде не должно быть вредных примесей, вызывающих коррозию.

И. 2. Потенциометр в упаковке для перевозки (деревянном ящике или контейнере) должен транспортироваться при температуре от минус 30 до плюс 60°С.

Транспортирование прибора, упакованного в деревянный ящик, должно проводиться в крытом транспорте. Транспортирование прибора разрешается любым видом крытогс наземного или морского транспорта, при этом не допускаются грубая тряска, толчки, резкие изменения температуры.
