Методика поверки «Устройства детектирования гамма-излучения УДКГ-37» (МРБ МП.2904-2020)

Система обеспечения единства измерений Республики Беларусь

УСТРОЙСТВА ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ УДКГ-37

Методика поверки

МРБ МП.Ж?-2020

РАЗРАБОТЧИК

Главный метролог - начальник отдела радиационной метрологии

УП «АТОМТЕХ»

'   В.Д.Гузов

«/£» ^L 2020

Начальник лаборатории индивидуальных дозиметров и микроузлов детектирования

УН <<А'1Щ1ГЕ^г^'

_____Ю.Ф.Курдя

« 20 » _______2020

Содержание

• 1   Нормативные ссылки

• 2  Операции поверки

Средства поверки

• 4  Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки

• 7  Подготовка к поверке

• 8  Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Определение метрологических характеристик

• 9  Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола поверки

Библиография

Ох

Настоящая методика поверки (далее-МП) распространяется на устройства детектирования гамма-излучения УДКГ-37, УДКГ-37/1, УДКГ-37/2 (далее - устройства) и устанавливает методы и средства поверки.

МП разработана в соответствии с требованиями ТКП 8.003.

1крвичной поверке подлежат устройства утвержденного типа при выпуске из производства.

• 1 криодической поверке подлежат устройства, находящиеся в эксплуатации или на хранении, через установленный межповерочный интервал.

.Межповерочный интервал - 12 мес.

Внеочередной поверке до окончания срока действия периодической поверки подлежат устройства после ремонта. Внеочередная поверка после ремонта проводится в объеме, установленном для первичной поверки.

Поверка устройств должна осуществляется юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

• 1.1 В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее - ТИПА):

ТКП 8.003-2011 (03220) Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ

ТКП 181-2009 (02230) Правила технической эксплуатации электроустановок по гребигелей

С ТБ 8083-2020 Система обеспечения единства измерений Республики Беларусь. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы рентгеновского и гамма-излучений

ГОСТ 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе

ГОСТ IEC 61010-1-2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

Примечание - При пользовании настоящей МП целесообразно проверить действие ТИПА по каталог}, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году'.

Если ссылочные ТИПА заменены (изменены), то при пользовании настоящей МП следует руководствоваться замененными (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение, в котором дана ссылка на них, применяется в части, не затрагивающей эту ссылку.

1<1

!

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.1.

Таблица 2.1

• 3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 3.1.

  Таблица 3.1

  11омер пункта мп	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА
  8.1	-
  8.2
  8.3	Установка дозиметрическая i им м а-излучения эталонная по ГОСТ 8.087 -рабочий эталон 1-го или 2-го разряда по СТБ 8083. диапазон измерений от 1 мкЗв/ч до 40 Зв/ч. доверительные границы относительной погрешности (Р=0.95) не более ±7 %
  8.3	Вольтметр универсальный В7-77, диапазон измерений напряжения от 0,5 до 30 В, пределы допускаемой основной погрешности ±(0.07 %+4 ед. мл. разряда)
  8.3	Источник питания постоянного тока Б5-78/6. диапазон установки выходного напряжения от 0 до 30 В. предел абсолютной погрешности установки выходного напряжения ±0,3 В
  8.3	Мера электрического сопротивления Р40105, сопротивление 10° — 10 Ом, класс точности 0.02
  8.3	Секундомер С-01, диапазон измерений от 0 до 9 ч 59 мин 59.99 с. пределы допускаемой основной абсолютной погрешности измерения ±(9.6-10'6’Тх±0.01). где Тх - значение измеренного интервала времени, с

  '' ^Л\

  РУ "лдел научно- Л ;

  1<хннческон 'у-

  ► •;    информации _s

  м нормативном /с " '   ДОКУРИ ^иМИ/£/



  Ll



  Номер пункта МП	Наименование и тип (условное обозначение) эталонов и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА
  6.1	Гермогигрометр ИВА-6Н-Д. диапазон измерений температуры от минус 20 °C до плюс 60 °C, пределы допускаемой абсолютной погрешности ±0.3 °C, диапазон измерений относительной влажности от 0 % до 98 %, пределы допускаемой основной абсолютной погрешности ±2 %, диапазон измерений атмосферного давления от 700 до 1100 гПа. пределы допускаемой абсолютной погрешности ±2,5 гПа
  6.1	Дозиметр-радиометр МКС-АТ1125. диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения от 0,05 до 10 мкЗв/ч, предел допускаемой основной погрешности ±15 %
  Примечания 1  Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик устройств с требуемой точностью. 2 Все средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентность выполнения данного вида поверочных работ.

• 5.1  При проведении поверки необходимо соблюдать требования [1] и [2], а также:

• - требования безопасности, установленные ГОСТ IEC 61010-1 для оборудования класса зашиты III (степень загрязнения 2):

• - правила технической эксплуатации электроустановок потребителей в соответствии сТКП 181:

• - требования инструкций по технике безопасности и по радиационной безопасности, действующие в организации:

• - требования безопасности, изложенные в эксплуатационной документации на применяемые средства измерений и оборудование.

• 5.2  Процесс проведения поверки должен быть отнесен к работам во вредных условиях труда.

• 6.1  Поверку необходимо проводить в следующих условиях:

• - температура окружающего воздуха                 от 15 °C до 25 °C:

• - о i носи тельная влажность окружающего воздуха     от 30 % до 80 %;

атмосферное давление                             от 84 до 106.7 кПа;

• - фон гамма-излучения                              не более 0,20 мкЗв/ч.

• 6.2  В помещении, где проводится поверка, не должно быть посторонних источников ионизирующих излучен и й.



ру Ones научно- х

; | ннфоряаг.ю’ а норматива*** у

• 7.1   11одготовка к поверке эталонов и вспомогательных средств поверки осуществляется в соответствии с их эксплуатационной документацией.

• 7.2  При подготовке к поверке необходимо:

• - ознакомиться с эксплуатационной документацией на устройство;

• - извлечь устройство из упаковки и расположить на рабочем месте; подготовить устройство к работе в соответствии с руководством по эксплуатации.

8.1  Внешний осмотр

• 8.1.1 11ри внешнем осмотре должно быть установлено:

• - отсутствие на корпусе устройства следов коррозии, загрязнений, механических повреждений, влияющих на его работу;

• - соответствие комплектности устройства, приведенной в руководстве по эксплуатации, в объеме, необходимом для поверки:

наличие четкой маркировки: наличие свидетельства о предыдущей поверке (при периодической поверке).

По результатам внешнего осмотра делают отметку в протокол поверки (приложение А).

8.2 Опробование

• 8.2.1  При опробовании необходимо проверить:

• - выполнение самоконтроля;

• - соответствие программного обеспечения.

• 8.2.2 Проверку выполнения самоконтроля проводят в следующей последовательности:

а)   собирают схему с помощью комплекта принадлежностей для работы с персональным компьютером (ПК) в соответствии с рисунком 8.1;

б)   устройство автоматически переходит в режим самоконтроля при подаче питания на него:

в)   при успешном проведении самоконтроля на крышке БС-37 (БС-37/1, БС-37/2) индикатор состояния БДКГ-37 начинает мигать зеленым цветом с периодом один раз в 4 с;

г)   при успешном соединении ПК с БС-37 (БС-37/1, БС-37/2) индикатор состояния линии обмена мигнет два раза зеленым цветом;

д)   при поступлении запроса от внешнего оборудования (например. ПК) индикатор состояния линии обмена начинает мигать зеленым цветом.

В случае возникновения неисправности внутренняя система диагностики устройства выводи ) на ПК сообщение о неисправности, а индикаторы состояния загораются в соответствии с таблицей 8.1.

У: ics нау'.но-

rfrtqjopwE'i*’¹’ Норма!

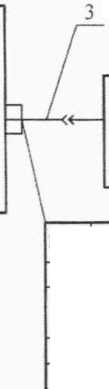

Таблица 8.1

Устройство детектирования гамма-излучения Ikl -37 (УДКГ-37 !.

УДКГ-37/2)

Блок сопряжения БС-37 (БС-37/1,

БС-37/2)

Коробка клеммная

KK2D/5

'И^з И⁵

D-sub

connector

Адаптер интерфейсный Uport 11501

• 1 - кабель (из комплекта поставки устройства);

• 2 - кабель для подключения к БС-37 (БС-37/1, БС-37/2):

• 3 - кабель RS485;

• 4 - кабель USB из состава адаптера интерфейсного.

Рисунок 8.1

«нфэрманин «орматинной декумен пни j

техаичсской

At

Примечания

• 1 В зависимости от исполнения устройства необходимо программно настроить интерфейсный адаптер UPort i 1501.

• 2 Допускается использование других интерфейсных адаптеров (TITAN USB COMi-SI-M, МОХА NPort 5150RU) в соответствии с их эксплуатационной документацией.

• 8.2.3 Подтверждение соответствия программного обеспечения (ПО) проводят подтверждением защиты встроенного ПО от непреднамеренных и преднамеренных изменений.

Подтверждением защиты встроенного ПО. запись которого осуществляется в энергонезависимую память микроконтроллера в процессе производства, является целостность пломбы на корпусе устройства, ограничивающей доступ к ПО, и отсутствие сообщений об ошибках при выполнении самоконтроля.

Результаты опробования считают удовлетворительными, если при включении устройства выполняется самоконтроль основных узлов, а также отсутствуют сообщения о неисправности и не нарушена целостность пломбы на корпусе устройства.

По результатам опробования делают отметку в протоколе поверки (приложение А).

8.3  Определение метрологических характеристик

• 8.3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения

Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы проводят на эталонной дозиметрической установке гамма-излучения с использованием источника с радионуклидом ^l37Cs в контрольных точках в соответствии с таблицей 8.2 в следующей последовательности:

Таблица 8.2

подключают устройство к ПК в соответствии с рисунком 8.1;

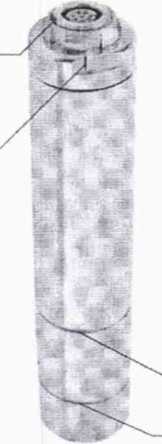

устанавливают БД КГ-3 7 в вертикальном положении в соответствии с рисунком 8.2

на эталонную дозиметрическую установку таким образом, чтобы центральная ось пучка

Il § \ /м     иано Н J 5 И

____' ' излучения проходила через кольцевую риску 1 для контрольных точек 1-5 и кольцевую риску 2 -для контрольных точек 6-10. При этом метка на корпусе БДКГ-37 должна быть ориентирована в сторону источника излучения (опорная ориентация);

в)   устанавливают расстояние от центра источника излучения до риски 3 на корпусе БДК1 -37, указывающей на глубину расположения центров чувствительных объемов детекторов, соответствующее мощности дозы /7’, (10) (расстояние от поверхности корпуса БДКГ-37 до центров чувствительных объемов детекторов составляет 11 мм);

г)   проводят измерение фона /7’ (10) для контрольной точки 1. Фиксируют пять значений с интервалом 1 мин. определяют среднее арифметическое измеренных значении /7.(10):

д)   подвергают БДКГ-37 воздействию излучения с заданной мощностью дозы /7*. (10), проводят измерение мощности дозы Н. (10) в /-й контрольной точке в соответствии с таблицей 8.2. Определяют среднее арифметическое измеренных значений /7/(10) по формуле

Zh'(10)

п

где Н (10) - результат /-го измерения мощности дозы в /-й контрольной точке;

п - количество измерений.

Для контрольной точки 1 из среднего арифметического мощности дозы Н’ (10) должно быть вычтено среднее арифметическое фона /7/(10);

Кольцевая риска 1

Кольцевая риска 2

Рисунок 8.2

доверительные границы основной с доверительной вероятностью 0.95 ннфор**^а11И” . I 1 it и Н1.рча»и»мои /<П

⁹

где 0, — погрешность эталонной дозиметрической установки в 7-й контрольной точке

(из свидетельства о поверке), %:

- относительная погрешность измерения мощности дозы рентгеновского и гамма-

излучения в /-й контрольной точке, %, вычисляемая по формуле

Я,,(10)

Результаты поверки считаю! удовлетворительными, если значения Д₍ не превышают пределов допускаемой основной относительной погрешности, указанных в таблице 8.2.

Результаты измерений заносят в протокол поверки (таблица А.2, приложение А).

11римечание - При отсутствии возможности у эталонной дозиметрической установки обеспечить мощность дозы, соответствующую контрольным точкам 8-10, допускается поверку проводить следующим образом:

а) собирают схему, приведенную на рисунке 8.3;

б) устанавливают вольтметр В7-77 в режим измерения напряжения;

в) устанавливают на источнике витания Б5-78/6 напряжение Ц, при котором отображаемое на ПК значение мощности дозы //. (10) =(7 ± 0,14) Зв/ч.

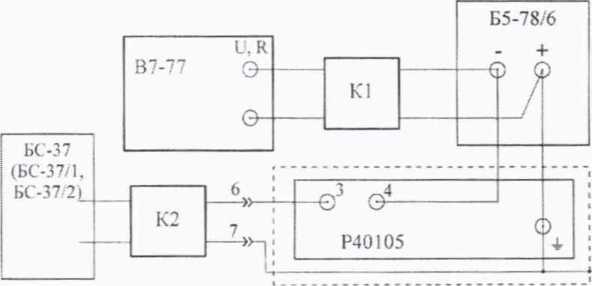

В7-77 - вольтметр универсальный;

К1 - кабель из комплекта вольтметра В7-77;

Б5-78 6 - источник питания постоянного тока:

К2 - кабель из комплекта устройства;

Р40105 - мера электрического сопротивления.

Рисунок 8.3

Рассчитывают значение коэффициента пропорциональности по формуле

где К значение сопротивления, установленное на мере электрического

I0⁷ Ом;

г) для каждой /-й контрольной точки с мощностью дозы //q,(10), приведенной в таблице 8.3, устанавливают на выходе источника питания Б5-78/6 напряжение U.. В, значение которого рассчитывают по формуле

(5)

Л

где R, - значение сопротивления, установленное на Р40105, в соответствии с таблицей 8.3;

д) выдерживают БС-37 (БС-37/1, БС-37/2) в каждой контрольной точке в течение 15 с. Проводят измерение мощности дозы Н .(10) каждые 15 с. Количество измерений п выбирают в соответствии с таблицей 8.3;

Таблица 8.3

е) определяют среднее арифметическое измеренных значений в /-й контрольной точке ио формуле (1);

ж) определяют основную относительную погрешность 0_t,%, по формуле (3);

и) вычисляют в ьй контрольной точке доверительные 1раницы основной относительной погрешности Л (без учета знака), %. при доверительной вероятности Р~0,95 по формуле

где 0_а/. - погрешность вольтметра В7-77 в соответствии с эксплуатационной документацией;

0. , - погрешность меры электрического сопротивления Р40105 в соответствии с эксплуатационной документацией.

Результаты поверки считают удовлетворительными, если значения Д₍, рассчитанные по формуле (6). не превышают пределов допускаемой основной относительной погрешности, указанных в таблице 8.2. Результаты измерений заносят в протокол поверки (таблица А.2. приложение А).

• 9.1  Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

• 9.2  Если устройство по результатам поверки признано пригодным к применению, то результаты поверки оформляют:

а) при выпуске устройства из производства:

• - записью в разделе «Свидетельство о приемке» РЭ даты проведения поверки, заверенной подписью поверителя и оттиском поверительного клейма;

• - нанесением клейма-наклейки поверителя на крышку блока сопряжения;

б) при эксплуатации и после ремонта - нанесением клейма-наклейки и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТКП 8.003.

• 9.3  Если устройство по результатам поверки признано непригодным к применению, поверительное клеймо гасится, свидетельство о поверке аннулируется, выписывается заключение о непригодности с указанием причин по форме в соответствии с приложением Д ТКП 8.003.



⁷ ЧЧх

' '

^г с- ’/ »₅ два на с/ илнмчеслой

s I                               ..     1 S |

5. и нормативная ДР

1 2

Приложение А

(рекомендуемое) Форма протокола поверки

наименование организации, проводящей поверку

Протокол №___

поверки устройства детектирования гамма-излучения УДКГ-37___ зав. №__________

принадлежащего__________________________________________________________

наименование организации

Изготовитель _________________________________________________________________

наименование изготовителя

Дата проведения поверки_______________________________________________________

Поверка проводится ио_______

обозначение документа, по которому проводится поверка

Средства поверки

Таблица АЛ

Условия поверки

• - температура окружающего воздуха                            °C;

• - относительная влажность воздуха                             %;

• - атмосферное давление                                       кПа;

• - фон гамма-излучения                                          мкЗв/ч.

Результаты поверки

АЛ Внешний осмотр_____

соответствует/не соответствует

А.2 Опробование

- самоконтроль

соответствие ПО

А.З Определение метрологических характеристик

А.3.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения

Таблица А.2

Заключение по результатам поверки_____

соответствует/не соответс гвует

Свидетельство (заключение о непригодности) Ху_____________________________________

Поверитель_________________________

подпись              расшифровка подписи

Ч 1*1 и

Библиография

[1 ] Санитарные нормы и правила «Требования к радиационной безопасности»

У тверждены постановлением Министерства здравоохранения Республики Беларусь от 28 декабря 2012 г. № 213

[2] Санитарные нормы и правила «Требования к обеспечению радиационной безопасное!и персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения» Утверждены постановлением Министерства здравоохранения Республики Беларусь от 31 декабря 2013 г. № 137

дог-уме>

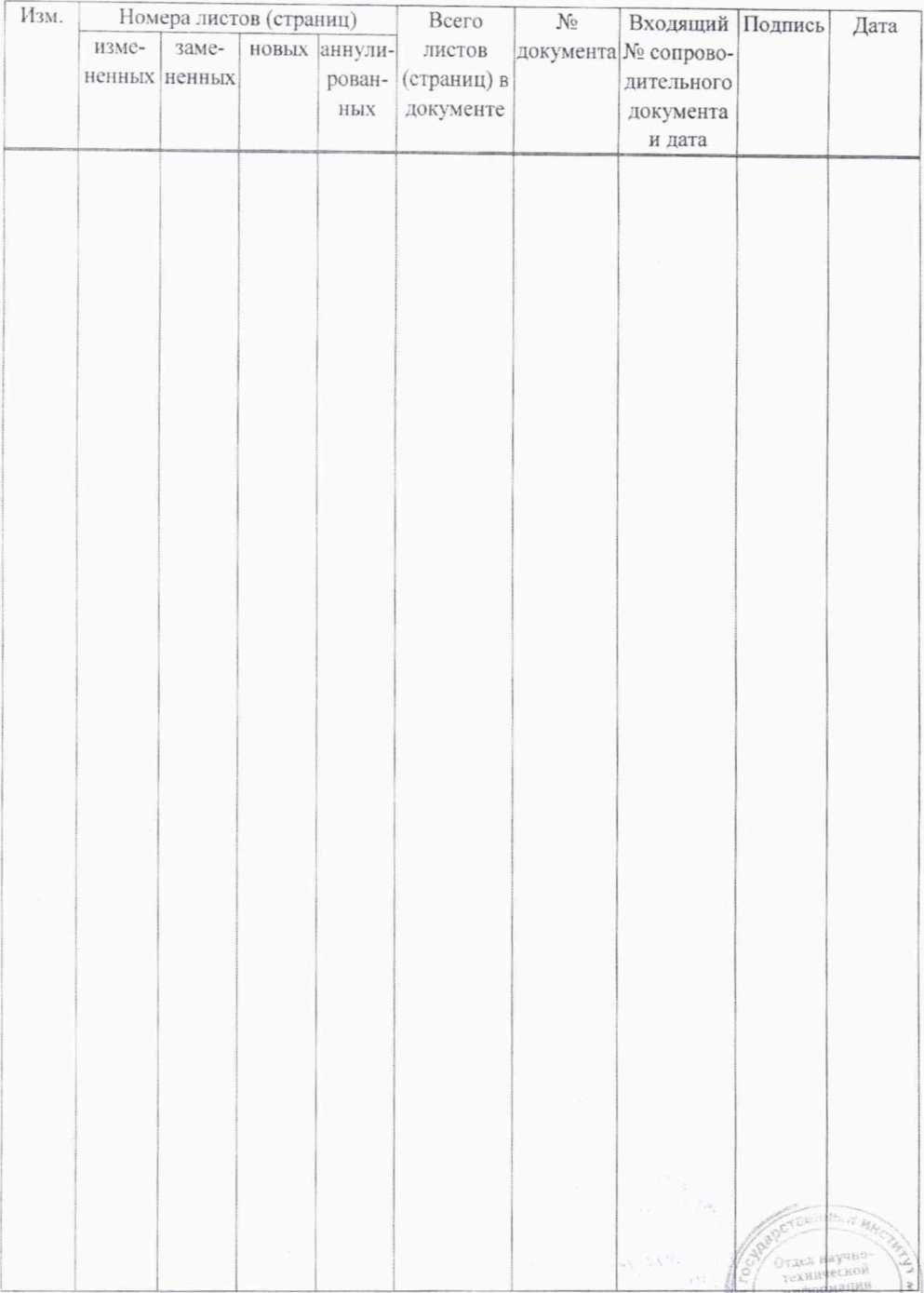

Лист регистрации изменений
