ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ-МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ «Ростест-Москва»

А.Д. Меньшиков

» июня 2018 г.

Государственная система обеспечения единства измерений

КОМПЛЕКСЫ ИЗМЕРИТЕЛЬНЫЕ

ЗНАЧЕНИЙ ТЕКУЩЕГО ВРЕМЕНИ С ФОТОФИКСАЦИЕЙ «КФ-01»

Методика поверки

РТ-МП-5369-441-2018 г. Москва

2018 г.

лист № 2 Всего листов 10 Настоящая методика поверки распространяется на комплексы измерительные значений текущего времени с фотофиксацией «КФ-01» (далее по тексту - комплексы), изготовленные ООО «АйТи Элемент» г. Москва, и устанавливает порядок и объём их первичной и периодической поверки.

Интервал между поверками - 1 год.

Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на комплексы.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки комплексов выполняют операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

Наименование операции

Номер пункта методики

Проведение операции при поверке

первич ной

периоди ческой

Внешний осмотр

6.1

да

да

Опробование

6.2

да

да

Определение метрологических характеристик

6.3

да

да

Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам GPS код (С/А) в частотном диапазоне L1

6.3.1

да

да

Определение абсолютной погрешности (по уровню вероятности 0,95) привязки текущего времени к национальной шкале времени UTC(SU)

6.3.2

да

да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки комплексов применяют средства поверки, указанные в таблице 2.

    Таблица 2 - Применяемые средства поверки

    Номер пункта методики

    Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

    6.3.1

    Имитатор сигналов СН-3803М:

    • - предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м

    • - пределы допускаемой погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале ±10 нс

    6.3.2

    Приёмник временной синхронизации NV08C-CSM-N24MS:

    - пределы допускаемой абсолютной погрешности привязки метки времени (1PPS), относительно шкалы времени UTC(SU) ±100 нс

  • 2.2 Применяемые при поверке средства измерений должны быть поверены и иметь действующие свидетельства о поверке;

  • 2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1 При проведении поверки комплексов необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей», «Правила техники безопасности при эксплуатации электроустановок потребителей» и правила охраны труда.

  • 3.2 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте, освоившие работу с комплексами и применяемыми средствами поверки и изучившие настоящую методику.

  • 3.3 На рабочем месте должны быть приняты меры по обеспечению защиты от воздействия статического электричества.

  • 3.4 Для исключения сбоев в работе, измерения необходимо производить при отсутствии резких перепадов напряжения питания сети, вызываемых включением и выключением мощных потребителей электроэнергии, и мощных импульсных помех.

4 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающей среды, °C

    от 15 до 25; от 65 до 80; от 96 до 104;

    220 ± 22;

    50 ± 0,5.

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - напряжение питающей сети, В

  • - частота питающей сети, Гц

5 ПОДГОТОВКА К ПОВЕРКЕ

Подготовку комплексов и оборудования, перечисленного в таблице 2, проводят в соответствии с требованиями, изложенными в соответствующих эксплуатационных документах.

Убедиться в выполнении условий проведения поверки.

Выдержать средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр

При внешнем осмотре убедиться в:

  • - комплектности комплексов в соответствии с «Руководством по эксплуатации»;

  • - отсутствии механических повреждений, влияющих на работоспособность комплексов;

  • - чистоте гнезд, разъемов и клемм;

  • - исправности соединительных проводов и кабелей;

  • - целостности лакокрасочного покрытия и четкости маркировки;

  • - отсутствии внутри корпуса незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если комплекс удовлетворяет вышеперечисленным требованиям, комплектность полная.

Комплексы, имеющие дефекты, к поверке не допускаются.

6.2 Опробование

Провести опробование работы комплекса для оценки его исправности.

С этой целью поверяемый комплекс разместить в месте, обеспечивающем устойчивый прием сигналов навигационных спутников.

При подготовке комплекса к использованию батарея внутреннего источника питания должна быть полностью заряжена.

Проверки и измерения параметров комплекса проводят после включения питания и загрузки программного обеспечения, но не ранее, чем через 15 мин.

Для включения комплекса необходимо:

  • - нажать и удерживать кнопку включения в левой части верхней поверхности комплекса;

  • - подождать 3-5 минут, необходимые для загрузки операционной системы Android и специализированного ПО;

  • - запустить программу из общего списка приложений, категория «Связь», название программы «ItElementParking»;

  • - выбрать инспектора «Иванов Иван Иванович», пароль 123;

Во время установления связи со спутниками и определения местоположения комплекса, на экране ПК будут отображаться меняющиеся значения текущих координат, дата, время и другая служебная информация

После установления связи со спутниками на экране присутствует чёткое изображение с камеры и значения текущих координат и времени, что свидетельствует о наличии навигационного решения. (Рис. 1)

Фиксаций за сегодня: 0, в буфере 0 Режим: Платная парковка

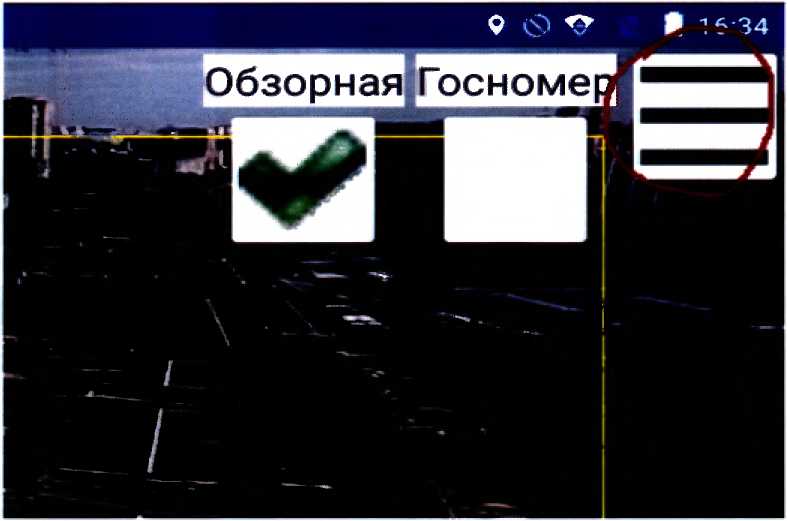

Рисунок 1. Вид экрана комплекса после получения навигационного решения

Для подтверждения соответствия версии программного обеспечения комплекса, идентификационные данные которого представлены в таблице 3, контрольной суммы и серийных номеров ПО и комплекса, необходимо выполнить следующие действия:

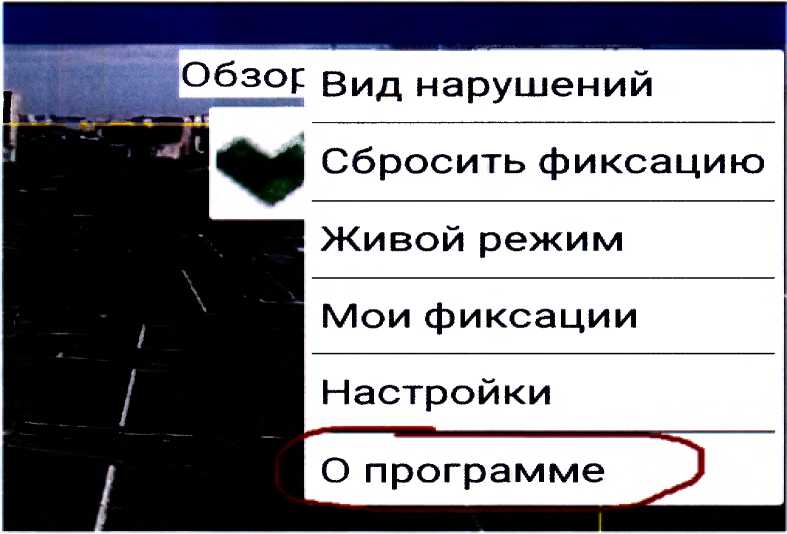

  • - открыть меню;

  • - зайти в раздел «О программе»;

ItElementParking

v. 1.0.0.0

Серийный номер: П '?102

ООО ’Айти элемент1

Разработка: Nevlabs http://nevlabs.ru/

Модуль определения времени и координат: GPSDataLib

Номер версии: 1.0P.O MD5:D4DFDC59C1 E9CF55E38A702BAFA35D99

Фиксаций за сегодня: 0, в буфере 0 Режим: Платная парковка

Рисунок 2. Вид экрана комплекса при проверке идентификационных данных

  • - на появившемся экране будут указаны серийный номер комплекса, контрольная сумма и номер версии ПО (Рис. 2);

  • - сверить полученные данные с декларируемыми.

Таблица 3. Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GPSDataLib.dll

Номер версии (идентификационный номер) ПО

1.0.0.0 и выше

Цифровой идентификатор ПО

D4DFDC59C1E9CF55E3

8A702BAFA35D99

Алгоритм вычисления цифрового идентификатора ПО

MD5

Результаты поверки по данному пункту считать удовлетворительными, если идентификационные данные программного обеспечения соответствуют данным, указанным в таблице 3, комплекс после выполнения условий приёма формирует навигационное решение и имеется в наличии чёткое изображение с камеры.

  • 6.3 Определение метрологических характеристик

6.3.1 Определение абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам GPS код (С/А) в частотном диапазоне L1

Для определения абсолютной погрешности (по уровню вероятности 0,95) определения координат при работе по сигналам GPS код (С/А) в частотном диапазоне L1, необходимо собрать схему поверки в соответствии с рисунком 3.

Экранированная камера ;

Имитатор сигналов СН-3803М

Комплекс аппаратно-программный «КФ-01»

Рисунок 3. Схема измерений

Включить и прогреть (не менее 30 мин) все приборы.

Для активации режима поверки комплекса необходимо пройти в меню «Настройки», вкладка «Разное», опция «Включить режим поверки».

Опция «Эмуляция GPS» должна быть отключена.

Подготовить имитатор к работе в соответствии с ТД на него.

Подключить навигационные сигналы GPS, формируемые имитатором сигналов к входу антенны, для создания навигационного поля.

Запустить сценарий имитации с параметрами, приведенными в таблице 4, при этом контролировать, чтобы значение геометрического фактора ухудшения не превышало 4.

Таблица 4 - Параметры сценария имитации

Формируемые спутниковые навигационные сигналы

GPS (код С/А без SA) в частотном диапазоне L1

Продолжительность сценария

30 мин

Количество каналов: GPS

8

Параметры среды распространения навигационных сигналов: тропосфера ионосфера

отсутствует присутствует

Координаты в системе координат WGS-84 (стоянка):

  • - широта

  • - долгота

  • - высота, м

  • - высота геоида, м

60°00'000000 N

030°00'000000 Е 100,00 18,00

Продолжительность стоянки

30 мин

Убедиться в получении комплексом навигационных данных с достоверным статусом, для чего удостовериться, что на экране комплекса отображаются значения координат и времени формируемых имитатором (Рис.З).

Лирота: 60.0000085        Долгота: 29.999

Будем делать фотографию: 2 из 2 (Госномер) Идет поиск номера...

Фиксаций за сегодня: 0, в буфере 0 Режим: Платная парковка

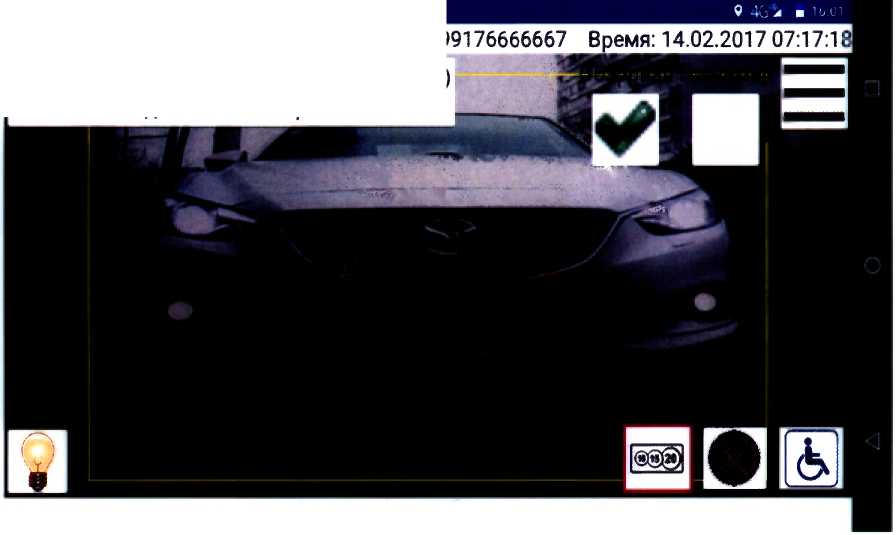

Рисунок 3. Режим работы комплекса при синхронизации

При активированном режиме «поверка» происходит запись текстового лога. Файлы находятся в папке /Documents (Рис.4) и имеют префикс «gps).

Осуществить запись сообщений с частотой 1 сообщение в 1 с в абсолютном режиме работы аппаратуры в течение 30 минут.

*

4G j и 16 1 о

Средство просмотра HTML

14.02.2017 7

06

13

59,9999843333333

29,9998698333333

14.02.2017 7

06

15

59,9999925

29,9998838333333

14.02.2017 7

06

16

59,999994

29,9998853333333

14.02.2017 7

06

17

59,9999948333333

29,9998868333333

14.02.2017 7

06

18

59,9999953333333

29,9998883333333

14.02.2017 7

06

19

59,9999963333333

29,999892

14.02.2017 7

06

20

59,9999968333333

29,9998945

14.02.2017 7

06

21

59,9999971666667

29,9998958333333

14.02.2017 7

06

22

59,999997

29,9998951666667

14.02.2017 7

06

23

59,9999965

29,9998953333333

14.02.2017 7

06

24

59,9999965

29,9998946666667

14.02.2017 7

06

25

59,9999966666667

29,9998945

14.02.2017 7

06

26

59,9999966666667

29,9998943333333

14.02.2017 7

06

27

59,9999968333333

29,9998943333333

14.02.2017 7

06

28

59,999997

29,999894

14.02.2017 7

06

29

59,999997

29,9998936666667

14.02.2017 7

06

30

59,999997

29,9998936666667

14.02.2017 7

06

31

59,999997

29,999894

14.02.2017 7

06

32

59,999997

29,999894

Рисунок 4. Файл с данными

По результатам измерений определить систематическую составляющую погрешности определения координат в плане (широты и долготы) по формулам (1), (2), например, для координаты В (широты):

4B(j) = B(j)-Bucm.                            (1) (2)

где:

Вист - истинное значение координаты В

B(j) - значение координаты В в j-ый момент времени, угл. с;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы).

Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формуле (3), например, для координаты В (широты):

Ч"‘ N-T '                     (3)

Аналогичным образом определить СКО случайной составляющей погрешности определения координаты L (долготы).

Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4) - (5):

- для широты:

■ ДВ(угл .с).

(4)

- для долготы:

a(l-e2)cos2?

AL(m)=        /               -ДЦугл. с).                       (5)

■Д1-е2 sin" В)

где

а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arc 1").

Для приближенных расчетов можно применять следующие формулы:

ДВ(м)=30,92 ДВ(угл. с);     ДЬ(м)=30,92 ДЬ(угл. c)cosB.

Определить погрешность (по уровню вероятности 0,95) определения координат в плане по формулам (6)-(7):

П3 = с1В(м) ± 2 ■ ав(м).                         (6)

Пь =dL(M) + 2- gl(m).                       (7)

Результат поверки считать положительным, если абсолютная погрешность (по уровню вероятности 0,95) определения координат при работе по сигналам GPS код (С/А) в частотном диапазоне L1, не превышает ± 7 м.

  • 6.3.2 Определение абсолютной погрешности (по уровню вероятности 0,95) привязки текущего времени к национальной шкале времени UTC(SU)

Для определения абсолютной погрешности (по уровню вероятности 0,95) привязки текущего времени комплекса к шкале времени UTC(SU), необходимо собрать схему, представленную на рисунке 3, расположив комплекс и приёмник временной синхронизации NV08C-CSM-N24MS в месте, обеспечивающем устойчивый приём сигналов навигационных спутников.

При помощи программы «Синхронизация времени», установленной на ПК, выполнить синхронизацию системного времени ПК со временем UTC(SU), получаемого с приёмника временной синхронизации NV08C-CSM-N24M.

Монитор ПК настроить на выдачу показаний времени UTC(SU) с разрядностью не менее 0.1с (Рис. 5).

Навести камеру комплекса на экран ПК с индицируемым временем, путем нажатия и удержания клавиш включения и уменьшения громкости получить не менее 10 скриншотов комплексом с изображением монитора ПК с интервалом не менее одной минуты.

Записать со скриншота время индицируемое на экране ПК и время определяемое комплексом (Рис. 5).

Определить систематическую составляющую погрешности по формулам (8) и (9):

ДТф = T(j) -

Тдейст                                           (8)

dT = Г ■ Е,1», ДТф                                  (9)

где:

Тдейств - действительное значение национальной шкалы времени Российской Федерации UTC(SU), с;

T(j) - измеренное значение внутренней шкалы времени комплекса в j-й момент времени, с;

Фиксаций за сегодня: 0, в буфере 1 Режим: Платная парковка

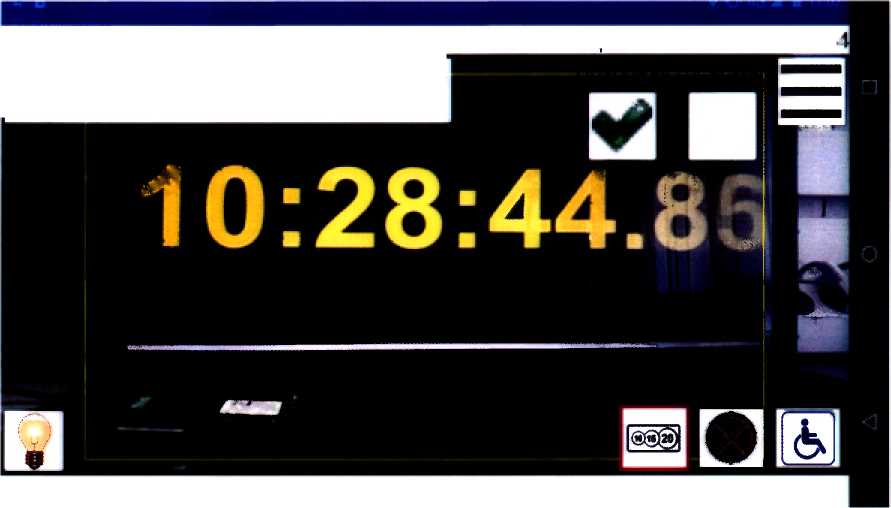

Рисунок 5. Вид монитора ПК с синхронизированной шкалой времени

Широта: 59.9999938333333 Долгота: 30.0000171666667 Время: 14.02.2017 07:28:4

Будем делать фотографию: 2 из 2 (Госномер) Идет поиск номера...

Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) по формуле (10):

Х-^СДТф-ат)2

(Ю)

Определить погрешность синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) по формуле (11):

Пт = ±(|dT| + 2 • 6Т)

(И)

Результаты поверки по данному пункту считать положительными, если значения абсолютной погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) для представленного комплекса не превышают значения ± 2 с.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

При положительных результатах поверки на комплекс выдается "Свидетельство о поверке" установленного образца согласно действующим нормативным правовым документам.

Знак поверки наносится на свидетельство о поверке.

При отрицательных результатах поверки на комплекс выдается извещение о непригодности установленного образца с указанием причин непригодности.

Начальник лаборатории № 441

ФБУ «Ростест-Москва»

Заместитель начальника лаборатории № 441

ФБУ «Ростест-Москва»

А.С. Фефилов

Н.В. Голышак

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
