Методика поверки «ГСОЕИ. СИСТЕМА СТЕНДОВЫХ ИЗМЕРЕНИЙ «ФАКЕЛ-М»» (223.01.00.03.00 МП)

СОГЛАСОВАНО

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ

СИСТЕМА СТЕНДОВЫХ ИЗМЕРЕНИИ «ФАКЕЛ-М»

Методика поверки

223.01.00.03.00 МП г. Москва

2021 г.

• 1  ОБЩИЕ ПОЛОЖЕНИЯ

• 2  ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

• 3  ТРЕБОВАНИЯ К УСЛОВИЯМ ПОВЕРКИ

• 4  ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ

ПОВЕРКУ

• 5  МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К

СРЕДСТВАМ ПОВЕРКИ

• 6  ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ

БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

• 7  ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

• 8  ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА

ИЗМЕРЕНИЙ

• 9  ПРОВЕРКА ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ

• 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

• 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА

ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Приложение А. Протокол поверки системы стендовых измерений «Факел-М

верхний предел диапазона измерений или нормированного значения измеряемого параметра

• -    диапазон измерений ИК, в пределах которого устанавливаются контрольные точки (меры), для которых определяются значения метрологических характеристик, и в которых выполняется их оценка на соответствие нормированным пределам допускаемой погрешности измерений

• -    измерительный канал (каналы)

индивидуальная функция преобразования (градуировочная характеристика)

контрольная точка диапазона измерений (ДИ), в которой устанавливается (задается) номинальное действительное значение измеряемой величины, принимаемое за истинное, при проведении экспериментальных исследований поверяемого ИК

• -    методика поверки

метрологические характеристики

• -    нижний предел диапазона измерений

• -    номинальная функция преобразования (градуировочная характеристика)

персональный компьютер

• -    программное обеспечение

• -    первичный преобразователь (датчик)

• -    средства измерений

• -    система стендовых измерений «Факел-М»

средства поверки (эталон) СИ или средства проверки технических характеристик СИ

• -    стендовое технологическое оборудование

• -    электрическая часть

1 ОБЩИЕ ПОЛОЖЕНИЯ

• 1.1   Настоящая методика поверки (МП) разработана в соответствии с Приказом Минпромторга №2907 от 28.08.2020 г. и устанавливает порядок, методы и средства проведения первичной и периодических поверок измерительных каналов (ИК) системы стендовых измерений (далее по тексту -ССИ), предназначенной для измерений параметров технологических процессов стендовых испытаний изделий на стенде №1 производства испытательнозаправочный комплекс Акционерного общества «Красноярский машиностроительный завод» (АО «Красмаш»).

• 1.2  ССИ включает в себя 15 типов ИК, предназначенных для измерений в различных диапазонах следующих физических величин:

ИК измерений физических величин, состоящих из первичного преобразователя измеряемой величины в электрические параметры и последующих измерений этих электрических параметров. К этой относятся:

• -   ИК  давления  избыточного  жидких  и  газообразных  сред,

измеряемого преобразователями с выходом «токовая петля»;

• -   ИК  давления  избыточного  жидких  и  газообразных  сред,

измеряемого преобразователями с частотным выходом ВТ 1201;

• -  ИК температуры жидких сред, измеряемой термопреобразователями сопротивления;

• -   ИК температуры жидких сред, измеряемой термопарами;

• -   ИК расхода объемного;

• -   ИК силы от тяги;

• -   ИК относительного сопротивления;

• -   ИК заряда первичных преобразователей пьезоэлектрического типа;

ИК измерений физических величин, состоящих только из канала измерений электрических параметров. К этой группе относятся:

• -   ИК напряжения постоянного тока;

• -   ИК частоты периодических сигналов;

• -   ИК интервалов времени.

• -   ИК частоты периодических сигналов, соответствующей частоте вращения;

• -   ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей сопротивления;

• -   ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар;

ИК силы постоянного тока, соответствующей значениям давления избыточного жидких и газообразных сред.

• 1.3  Настоящая МП устанавливает два способа определения MX ИК ССИ - комплектно и поэлементно. При поэлементной поверке MX ИК определяются и оцениваются по двум измерительным компонентам - ПП и ЭЧ ИК.

• 1.4  ИК, поверяемый комплектным способом, при замене в его составе по любым основаниям в интервале между поверками измерительного(ых) компонента(ов), включая ПП, подлежит внеочередной поверке в соответствии с данной МП.

Измерительные компоненты в составе ИК, поверяемого комплектным способом, отдельной поверке не подлежат и поверяются только в составе всего ИК.

Для ИК, поверяемых поэлементно, при замене в интервале между периодическими поверками любого из измерительных компонентов, остальные компоненты внеочередной поверке не подлежат. Если под измерительным компонентом подразумевается ЭЧ ИК, то в случае замены в её составе любого метрологически значимого элемента/компонента внеочередной поверке подлежит вся ЭЧ ИК.

При замене многоканального (входящего в состав двух и более ИК) измерительного компонента внеочередной поверке подлежат все ИК (или все ЭЧ ИК), в состав которых входит данный измерительный компонент.

Внеочередная поверка одного или нескольких ИК не отменяет их очередную периодическую поверку.

• 1.5  Первичная поверка ССИ выполняется в полном объёме ИК. Периодическую поверку допускается выполнять частично, только для ИК, соответствующих текущей или предстоящей программе измерений параметров изделия.

• 1.6  Поверка ИК по настоящей МП может быть выполнена на договорной основе сторонней организацией, аккредитованной в установленном порядке на право проведения поверки СИ.

• 1.7  Обеспечена прослеживаемость ИК ССИ к государственному первичному эталону единицы электрического напряжения ГЭТ 13-2001, к государственному первичному эталону единицы силы электрического тока ГЭТ 4-91, к государственному первичному эталону единиц времени, частоты и национальной шкалы времени ГЭТ 1-2018, к государственному первичному эталону единицы электрического сопротивления ГЭТ 14-91, к эталонным установкам ЭУ-10 и ЭУ-100 из состава государственного первичного эталона единицы силы, к государственным первичным эталонам единицы температуры ГПЭ-1 и ГПЭ-П, к государственному первичному эталону единицы избыточного давления ГЭТ 23-2010, государственному первичному эталону электрической емкости ГЭТ 107-2019, государственному первичному специальному эталону единицы электрического напряжения в диапазоне частот 3-Ю’¹ -2-10⁹ Гц ГЭТ 27-2009.

2 ПЕРЕЧЕНЬ ОПЕРАЦИИ ПОВЕРКИ

• 2.1 Перечень операций, которые должны проводиться при поверке системы, приведен в Ошибка! Источник ссылки не найден..

Таблица 1 - Перечень операций поверки

Продолжение таблицы 1

• 2.2  Операции и последовательность выполнения работ для ИК, поверяемых комплектным способом.

• 2.2.1    Поверку ИК, поверяемого комплектным способом, в целом выполнять в следующей последовательности:

• -  внешний осмотр ИК;

• -   подготовка системы и ПО к поверке;

• -   проверка работоспособности (опробование) ИК;

• -   экспериментальные исследования (сбор данных) ИК;

• -  определение MX ИК.

Для ИК с НФП определяется максимальная погрешность и ее составляющие. Для ИК с ИФП определяется максимальная погрешность и ее составляющие и, при необходимости, новая градуировочная характеристика,

• 2.3  Операции и последовательность выполнения работ для ИК, поверяемых поэлементным способом.

• 2.3.1    Поверку ИК, поверяемого поэлементным способом (включая ИК, с преобразователями, имеющими цифровой выход), выполнять в следующей последовательности:

• -  внешний осмотр ИК;

• -   проверка наличия актуальных сведений о поверке в Федеральном информационном Фонде по обеспечению единства измерений (ФИФ) или действующего свидетельства о поверке для каждого измерительного компонента. Работы по поверке (подготовка, проверка работоспособности, экспериментальные исследования) электрической части поверяемого ИК выполнять как для электрической части ИК при поверке ИК комплектным способом;

• -  оценка максимальной погрешности ИК по MX измерительных компонентов;

• -  монтаж измерительных компонентов и проверка работоспособности ИК.

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПОВЕРКИ

Примечание - При выполнении поверки ИК системы условия окружающей среды для СП должны соответствовать требованиям, указанным в руководствах на их эксплуатацию.

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

  • 4.1   К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему и входящие в её состав аппаратные и программные средства, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.2  К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

  • 4.3  Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

  • 5.1 При проведении поверки использовать средства измерений и вспомогательное оборудование, приведенные в Таблица 2.

Таблица 2 - Перечень средств поверки

• 5.2  Используемые при проведении поверки рабочие эталоны должны быть аттестованы, а средства измерений, используемые в качестве эталонов единиц величин, поверены в соответствии с требованиями Приказа Минпромторга №2510 от 31.07.2020 г., сведения об аттестации (поверке) должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений.

• 5.3  Рабочие эталоны (СИ) должны быть внесены в рабочее помещение не менее чем за 12 часов до начала проведения поверки.

• 5.4  Допускается применение других средств поверки обеспечивающих необходимую точность измерений в соответствии с данной методикой.

• 5.5  Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1   При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование. Любые подключения приборов проводить только при отключенном напряжении питания системы.

  • 6.2  Кроме того, необходимо соблюдать следующие требования:

• -   к работе по выполнению поверки (калибровки) допускаются лица не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на систему, с инструкцией по эксплуатации электрооборудования стенда и с настоящей методикой;

• -   электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;

• -  работы по выполнению поверки системы должны проводиться по согласованию с лицами, ответственными за эксплуатацию испытательного стенда.

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

  • 7.1   При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ИК следующим требованиям:

• -   комплектность ИК должна соответствовать формуляру;

• -   маркировка ИК должна соответствовать требованиям эксплуатационной документации;

измерительные, вспомогательные и соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы не должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;

• -   соединительные линии (кабели, провода) не должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;

• -   экранирование кабелей и проводов должно быть соединено между собой и с заземляющим контуром в соответствии с электрическими схемами.

• 7.2  Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 7.1. В противном случае поверка не проводится до устранения выявленных недостатков.

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

  • 8.1   При проведении поверки должны быть соблюдены следующие условия:

• -   проведена подготовка ССИ к работе. Порядок подготовки ИК описан в Руководстве по эксплуатации РЭ.

• -   поверка производится с применением функции «Проверка» программы «Recorder». Интерфейс программы не требует специальных навыков поверителя (требуется лишь задать количество контрольных точек и значения сигналов в этих точках, а затем следовать указаниям программы). По окончании поверки формируется файл отчета в виде протокола поверки в формате документа .rtf. Форма протокола поверки приведена в Приложении Б.

• 8.2  Запустить программу управления комплексами MIC «Recorder». Появится основное окно программы, показанное на рисунке 1.

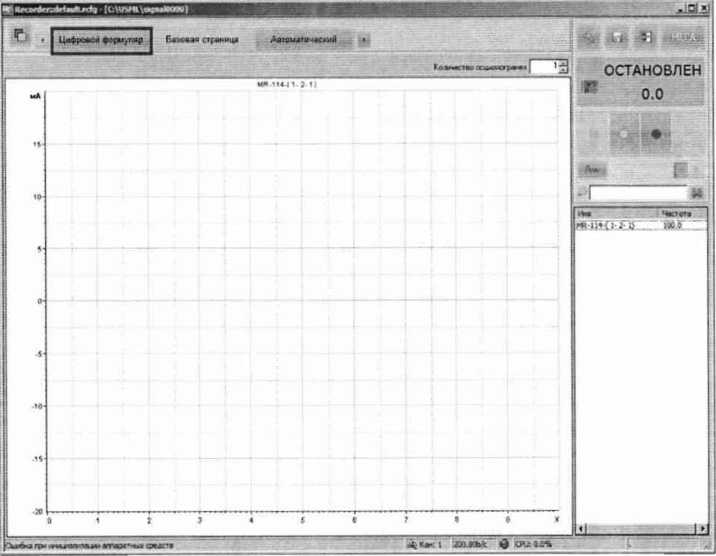

Рисунок 1 - Основное окно программы

8.3 Нажать на кнопку «Цифровой формуляр», выделенную на рисунке 1. Откроется окно цифровых формуляров, показанное на рисунке 2.

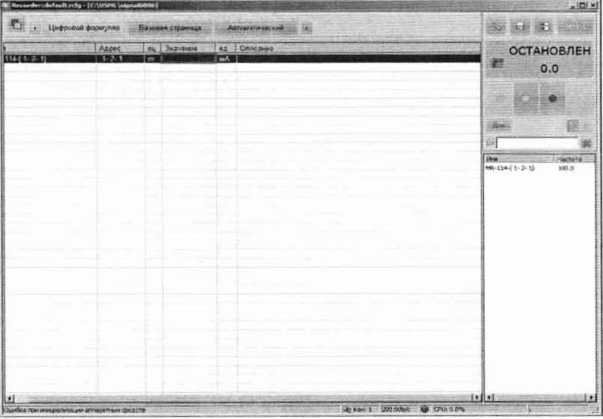

Рисунок 2 - Окно программы «Цифровой формуляр»

• 8.4 Настроить программу управления комплексами MIC «Recorder», для чего выполнить следующие операции:

• -   выделить в окне «Цифровой формуляр» ИК, подлежащий поверке;

• -   открыть диалоговое окно «Свойства»;

• -   в открывшемся диалоговом окне «Настройка канала...», представленном на рисунке 3, в разделе «Канальная ГХ» нажать кнопку И «Калибровка канала»;

• -   в открывшемся диалоговом окне «Выбор типа градуировки...», представленном на рисунке 4Рисунок 4, выбрать в разделе «Произвести..», «поверку», «стандартная», нажать кнопку «Далее»;

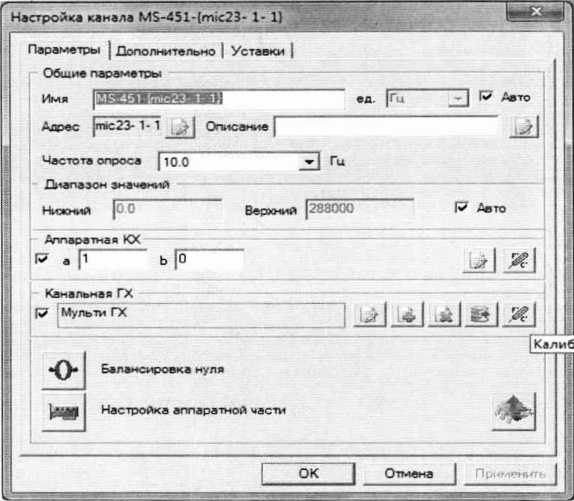

Рисунок 3 - Вид диалогового окна «Настройка канала...»

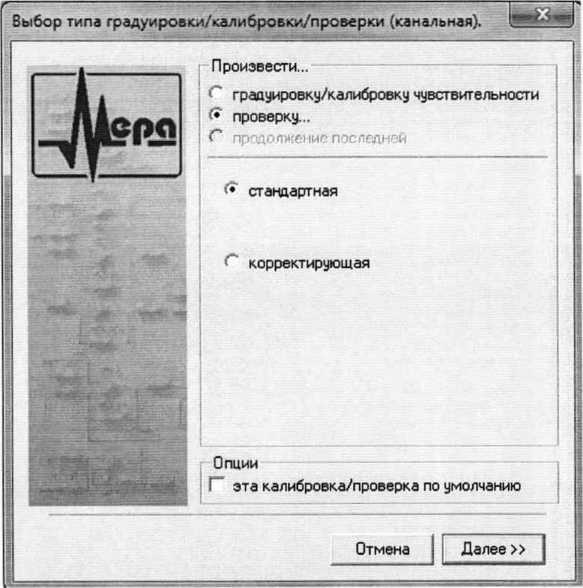

Рисунок 4 - Вид диалогового окна «Выбор типа градуировки/калибровки/поверки (канальная)»

- в диалоговом окне «Параметры поверки (канальная)», представленном на рисунке 5Рисунок 5, установить следующие значения:

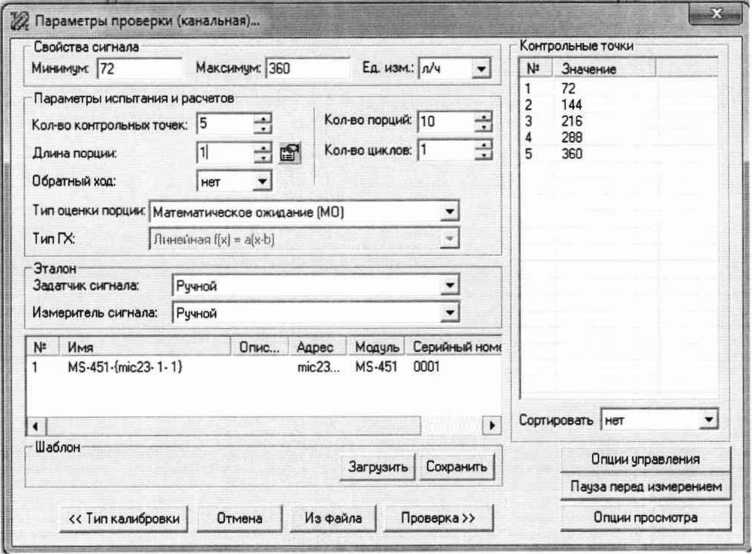

Рисунок 5 - Вид диалогового окна «Параметры поверки (канальная)»

верхнего предела диапазона измерений, в поле «Ед. изм» - единицы измерений поверяемого ИК;

• -   в разделе «Параметры поверки (канальная)» в поле «Количество контрольных точек» - выбранное количество точек: 5 или 6, в поле «Длина порции» - число, соответствующее «Количеству точек усреднения» (диалоговое окно «Настройка канала...» во вкладке «Дополнительно»), в поле «Количество порций» - заданное количество порций - 5, в поле «Количество циклов» - 1, в поле «Обратный ход» - нет, в поле «Тип оценки порции» -математическое ожидание;

• -   в разделе «Эталон» в поле «Задатчик сигнала» - ручной, в поле «Измеритель сигнала» - ручной;

• -   поле «Контрольные точки» заполняется автоматически с равномерным распределением контрольных точек по диапазону измерений, включая начало и конец диапазона, но в случае необходимости значения контрольных точек следует отредактировать. Для запуска процесса поверки необходимо нажать кнопку «Поверка»;

• -   Из диалогового окна «Настройка завершена», вид которого представлен на рисунке 6, нажав кнопку «Поверка», выйти в диалоговое окно «Измерение», вид которого представлен на рисунке 7Рисунок 5;

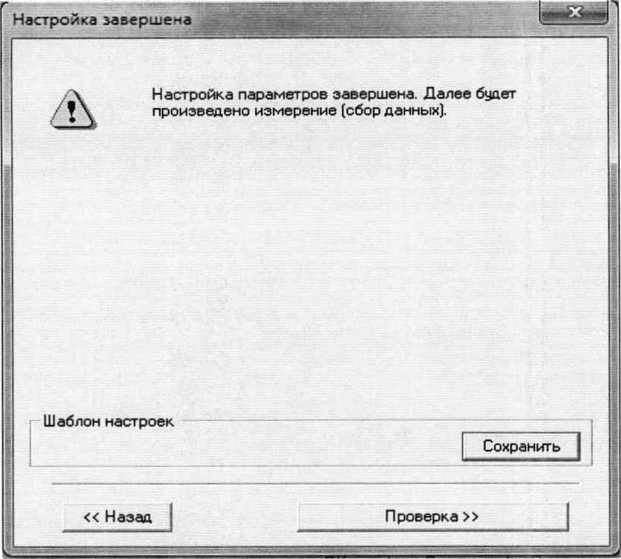

Рисунок 6 - Вид диалогового окна «Настройка завершена»

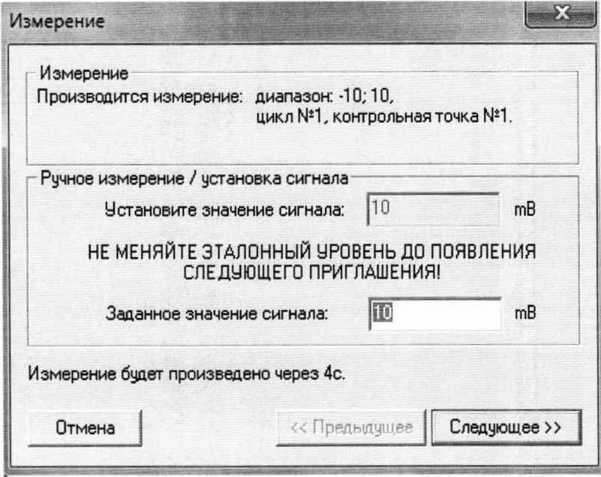

Рисунок 7 - Вид диалогового окна «Измерение»

• 8.5 Измерение заданного сигнала выполняется при нажатии кнопки «Следующее». После измерений последней контрольной точки в диалоговом окне «Измерение завершено» нажать кнопку «Расчет», выйти в диалоговое окно «Обработка и просмотр измеренных данных» и, работая в диалоговом режиме, сформировать протокол поверки, внося данные в окно «Настройка параметров протокола», показанное на рисунке 8 .Для расчета приведенной к верхнему пределу диапазона измерений погрешности, поставить отметку напротив пункта «Приведенная погрешность» и на вкладке «Диапазон» выбрать пункт «Диапазон измерений». После сохранения и просмотра протокола поверки завершить поверку и с помощью кнопки «ОК» выйти из диалогового окна «Настройка канала».

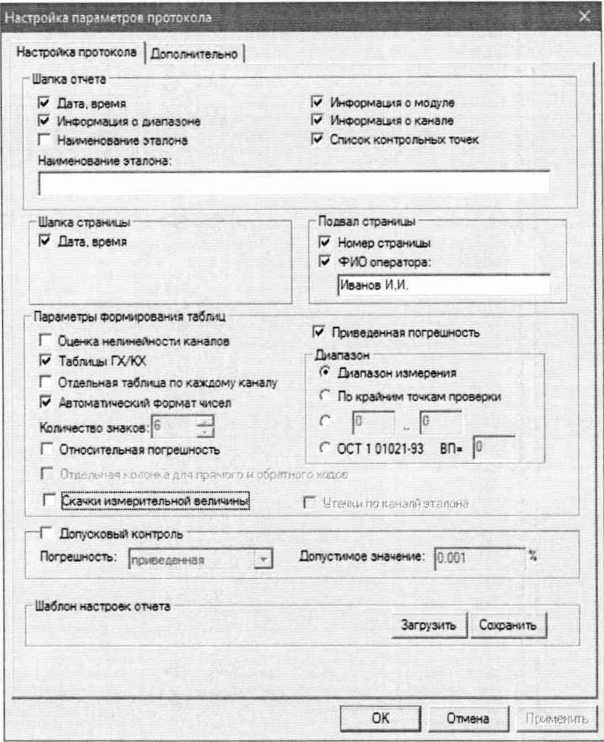

Рисунок 8 - Окно «Настройка параметров протокола»

• 8.6 Протокол обработки результатов измерений формируется в виде файла и (или) выводится на печать принтером. Форма протокола приведена в Приложении Б.

9 ПРОВЕРКА ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ

• 9.1 Для проверки наименования и версии метрологически значимого ПО выполнить следующие операции:

• -   запустить программу управления комплексами MIC «Recorder»;

• -   в открывшемся главном окне программы щелчком правой кнопки «мыши» по пиктограмме в левом верхнем углу открыть контекстное меню «О программе»;

• -  щелчком левой кнопки «мыши» открыть информационное окно программы.

• -   убедиться в соответствии характеристик в информационном окне программы Recorder, представленном на Рисунок , характеристикам программного обеспечения, приведенным ниже:

• -   наименование - «MERA Recorder»;

• -   идентификационное наименование - scales.dll;

• -   номер версии - 1.0.0.8;

• -   цифровой идентификатор - 24СВС163.

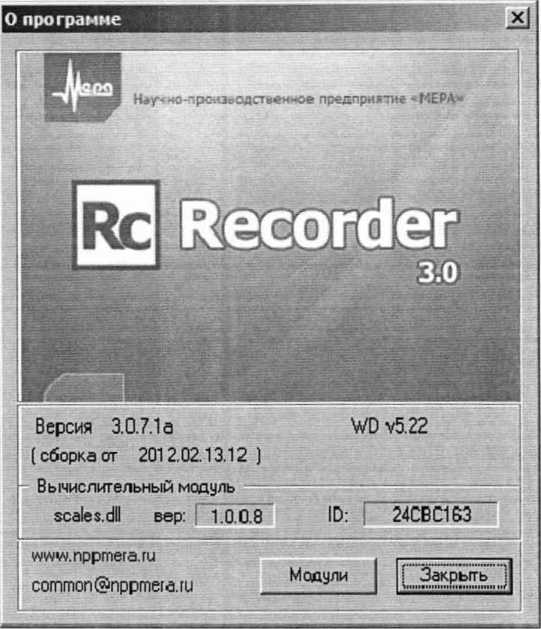

Рисунок 9 - Вид информационного окна программы «Recorder»

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

• 10.1 Поверку в зависимости от типа ИК проводить комплектным или поэлементным методом.

• 10.1.1   Определение приведенной (к ВП) погрешности измерений давления избыточного жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля»

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• -   1 этап - контроль (оценка) состояния и MX ПП;

• -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• -   3 этап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

• 10.1.1.1 Проверить наличие актуальных сведений о поверке в ФИФ или действующего свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данными ПП или данными из «Описания типа» ПП. Данное примечание распространяется на все ПП.

• 10.1.1.2 Поверку электрической части ПК измерений давления избыточного жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля», выполнить в следующей последовательности.

• 10.1.1.3 Собрать схему поверки в соответствии с рисунком 10, для чего на вход электрической части ПК, вместо ПП, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012. Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК избыточного давления жидких и газообразных сред установить значения в соответствии с Таблицей 3.

Измерительная стенда

Шкаф кроссовый                           Стойка приборная

Бокс испытательный

Комплекс измерительновычислительный MIC-236

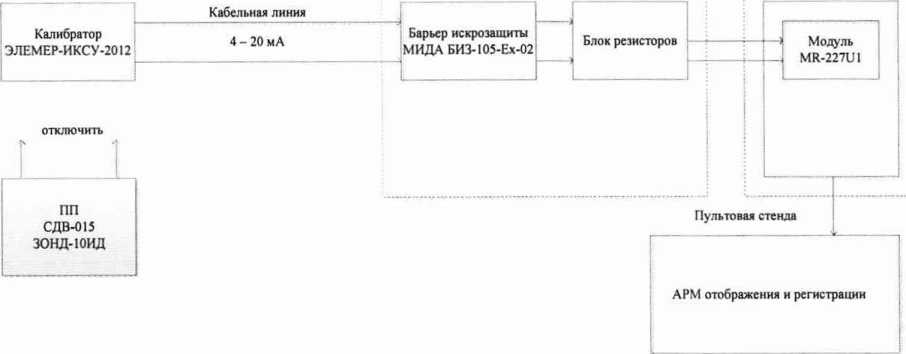

Рисунок 10 - Схема поверки ИК избыточного давления жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля»

Таблица 3 - Контрольные точки измерений давления

• 10.1.1.4 Используя программу «Recorder», поочередно для всех ИК избыточного давления жидких и газообразных сред, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения тока в КТ исследуемого ДИ ИК устанавливать с помощью калибратора в единицах измерений постоянного тока, мА, в соответствии с Таблицей 3.

• 10.1.1.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ВП) погрешность измерений по формулам (1) и (4).

• 10.1.1.6 Результаты поверки ИК избыточного давления жидких и газообразных сред считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах: ± 0,5 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.2 Определение приведенной (к ВП) погрешности измерений давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• -   1 этап - контроль (оценка) состояния и MX ПП;

• -   2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• -   3 этап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

• 10.1.2.1  Проверить наличие актуальных сведений о поверке в ФИФ или действующего свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

• 10.1.2.2 Поверку электрической части ИК измерений давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201, выполнить в следующей последовательности.

• 10.1.2.3 Собрать схему поверки в соответствии с рисунком 11, для чего на вход электрической части ИК, вместо ПП, подключить генератор низкочастотный прецизионный ГЗ-110. Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК избыточного давления жидких и газообразных сред установить значения в соответствии с Таблицей 4

Измерительная стенда

Шкаф кроссовый                          Стойка приборная

Бокс испытательный

Комплекс измерительновычислительный MIC-236

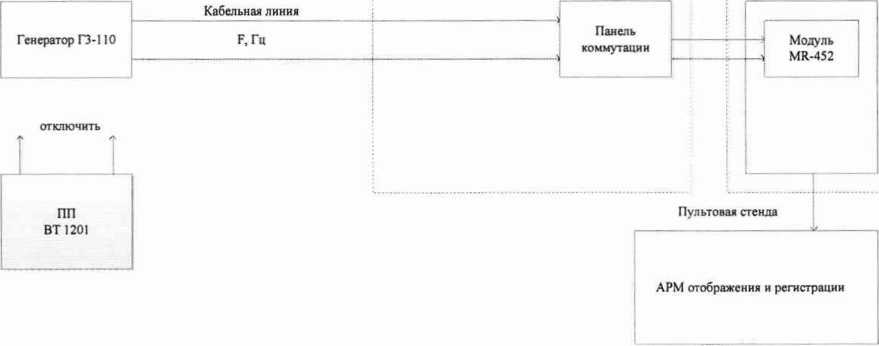

Рисунок 11 - Схема поверки ИК избыточного давления жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ-1201

Таблица 4 - Контрольные точки измерений давления

• 10.1.2.4 Используя программу «Recorder», поочередно для всех ИК избыточного давления жидких и газообразных сред, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью генератора в единицах частоты, Гц, в соответствии с Таблицей 4.

• 10.1.2.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ВП) погрешность измерений по формулам (1) и (4)

• 10.1.2.6 Результаты поверки ИК избыточного давления жидких и газообразных сред считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах: ± 0,5%.

В противном случае система бракуется и направляется в ремонт.

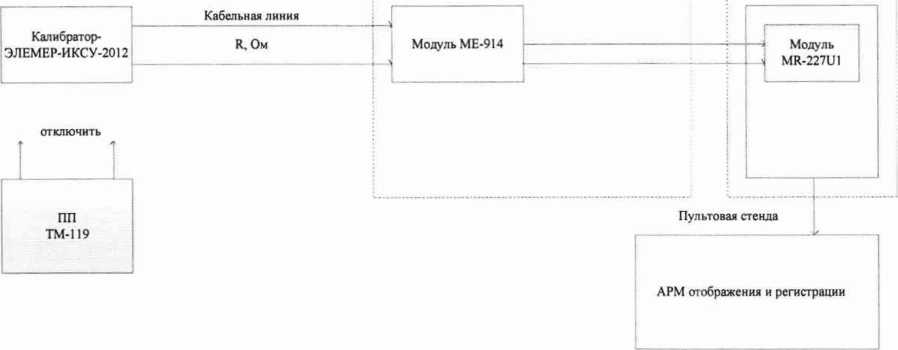

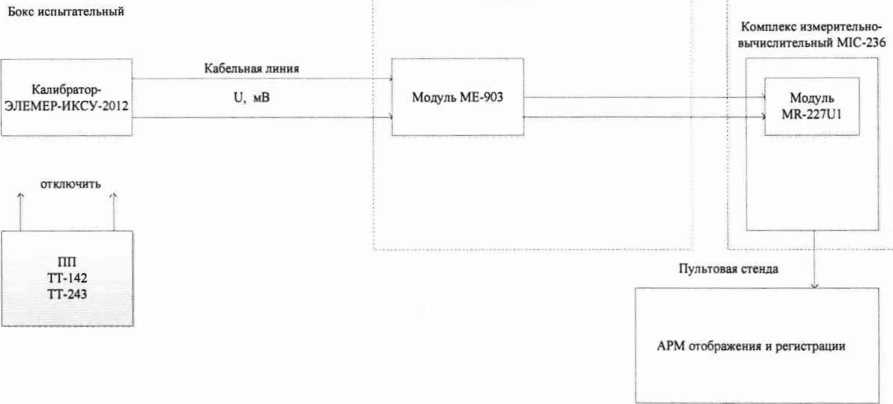

10.1.3 Определение абсолютной погрешности измерений температуры, измеряемой термопреобразователями сопротивления

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• -   1 этап - контроль (оценка) состояния и MX ПП;

• -   2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• -   3 этап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

• 10.1.3.1  Проверить наличие актуальных сведений о поверке в ФИФ или действующего свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

• 10.1.3.2 Поверку электрической части ИК измерений температуры жидких сред, измеряемого термопреобразователями сопротивления, выполнить в следующей последовательности.

• 10.1.3.3 Собрать схему поверки в соответствии с рисунком 12, для чего на вход электрической части ИК, вместо ПП, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012. Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК температуры жидких и газообразных сред установить значения в соответствии с Таблицей 5.

Измерительная стенда

Шкаф кроссовый                          Стойка приборная

Бокс испытательный

Комплекс измерительновычислительный MIC-236

Рисунок 12 - Схема поверки ИК температуры жидких сред, измеряемой термопреобразователями сопротивления

Таблица 5 - Контрольные точки измерений температуры

• 10.1.3.4 Используя программу «Recorder», поочередно для всех ИК температуры жидких и газообразных сред, измеряемой термометрами сопротивления, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения температуры в КТ исследуемого ДИ ИК устанавливать с помощью калибратора в единицах измерений сопротивления постоянному току, Ом, в соответствии с Таблицей 5.

• 10.1.3.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную абсолютную погрешность измерений по формуле (1).

• 10.1.3.6 Результаты поверки ИК температуры жидких сред, измеряемой термопреобразователями сопротивления, считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах ± 1,0 °C

В противном случае система бракуется и направляется в ремонт.

• 10.1.4 Определение абсолютной погрешности измерений температуры жидких сред, измеряемой термопарами

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

-   1 этап - контроль (оценка) состояния и MX ПП;

• -   2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• -   3 этап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

• 10.1.4.1 Проверить наличие актуальных сведений о поверке в ФИФ или действующего свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

• 10.1.4.2 Поверку электрической части ИК измерений температуры жидких сред, измеряемой термопарами, выполнить в следующей последовательности.

• 10.1.4.3 Собрать схему поверки в соответствии с рисунком 13, для чего на вход электрической части ИК, вместо ПП, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012. Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК температуры жидких сред установить значения в соответствии с Таблицей 6.

Измерительная стенда

Шкаф кроссовый                          Стойка приборная

Рисунок 13 - Схема поверки ИК температуры жидких сред, измеряемой термопарами

Таблица 6 - Контрольные точки измерений температуры

• 10.1.4.4 Используя программу «Recorder», поочередно для всех ИК температуры жидких сред, измеряемой термопарами, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения температуры в КТ исследуемого ДИ ИК устанавливать с помощью калибратора в единицах измерений температуры, °C в соответствии с Таблицей 6.

• 10.1.4.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную абсолютную погрешность измерений по формуле (1).

• 10.1.4.6 Результаты поверки ИК температуры жидких сред, измеряемой термопарами, считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах:

• -  ± 7,0 °C для ИК с термопарами типа ХК (L);

• -   ± 9,0 °C для ИК с термопарами типа ХА (К).

В противном случае система бракуется и направляется в ремонт.

• 10.1.5 Определение относительной погрешности измерений расхода объемного жидких сред

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• -   1 этап - контроль (оценка) состояния и MX ПП;

• -   2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

• -   3 этап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

• 10.1.5.1 Проверить наличие протоколов определения MX ПП. Определение MX ПП проводить по МИ 3287-2010. «ГСП. Преобразователи объемного расхода. Методика поверки».

• 10.1.5.2 Поверку электрической части ИК измерений расхода объемного жидких сред, выполнить в следующей последовательности.

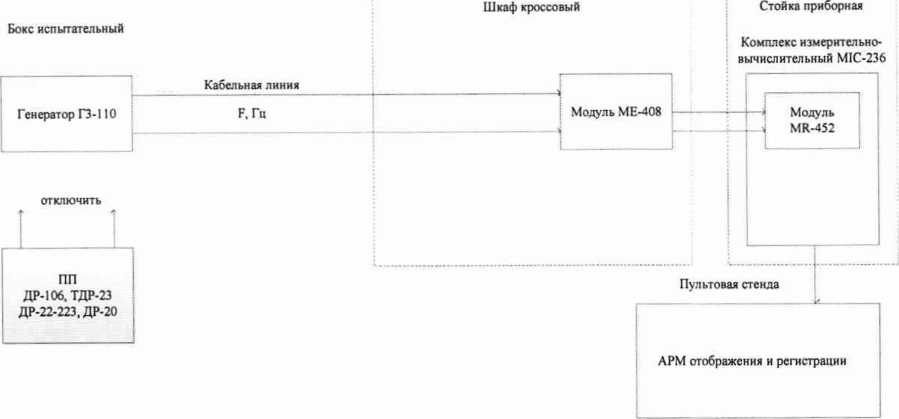

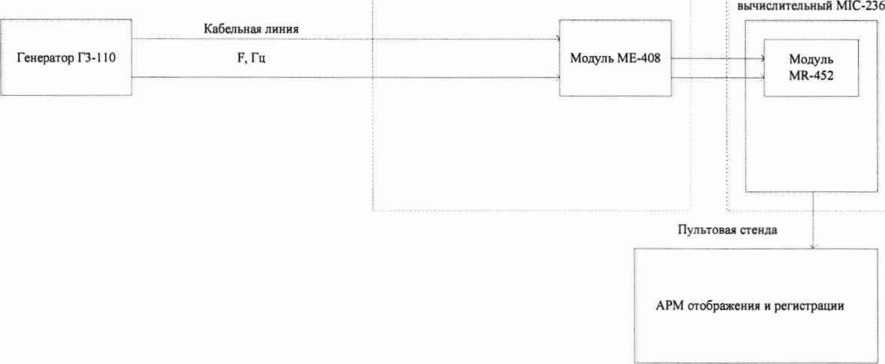

• 10.1.5.3 Собрать схему поверки в соответствии с рисунком 14, для чего на вход электрической части ИК, вместо ПП, подключить генератор низкочастотный прецизионный ГЗ-110. Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК расхода объемного жидких сред установить значения в соответствии с Таблицей 7

Измерительная стенда

Рисунок 14 - Схема поверки ИК расхода объемного

Таблица 7 - Контрольные точки измерений расхода

• 10.1.5.4 Используя программу «Recorder», поочередно для всех ИК расхода объемного жидких сред, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью генератора в единицах частоты, Гц, в соответствии с Таблицей 7.

• 10.1.5.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную относительную погрешность измерений по формулам (1) и (2)

• 10.1.5.6 Результаты поверки ИК расхода объемного жидких сред считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах: ± 0,5%.

В противном случае система бракуется и направляется в ремонт.

• 10.1.6 Определение приведенной (к ВП) погрешности измерений силы от тяги

Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

• -   1 этап - контроль (оценка) состояния и MX ПП;

• -   2 этап - поверка электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

3 этап - определение и оценка максимальной погрешности ИК.

Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

• 10.1.6.1 Проверить наличие актуальных сведений о поверке в ФИФ или действующего свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

• 10.1.6.2 Поверку электрической части ИК силы от тяги выполнить в следующей последовательности.

• 10.1.6.3  Собрать схему поверки в соответствии с рисунком 15, для чего на вход электрической части ИК, вместо ПП, подключить генератор низкочастотный прецизионный ГЗ-110. Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК силы от тяги установить значения в соответствии с Таблицей 8.

Измерительная стенда

Рисунок 15 - Схема поверки ИК силы от тяги

Таблица 8 - Контрольные точки измерений силы от тяги

• 10.1.6.4 Используя программу «Recorder», поочередно для всех ИК силы от тяги, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью генератора в единицах частоты, Гц, в соответствии с Таблицей 8.

• 10.1.6.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ВП) погрешность измерений по формулам (1) и (4)

• 10.1.6.6 Результаты поверки ИК силы от тяги считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах ± 0,5%.

Примечание - Максимальное значение погрешности ПП берется из таблицы сведений об его поверке.

В противном случае система бракуется и направляется в ремонт.

• 10.1.7 Определение абсолютной погрешности измерений относительного сопротивления

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

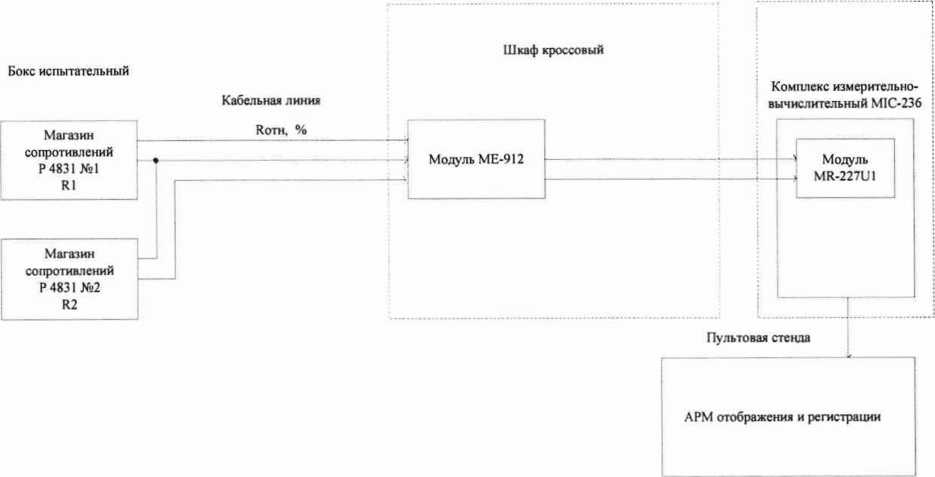

• 10.1.7.1  Собрать схему поверки в соответствии с рисунком 16, для чего на вход ИК, подключить магазины сопротивления Р 4831.

• 10.1.7.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК относительного сопротивления установить значения в соответствии с таблицей 9.

• 10.1.7.3 Используя программу «Recorder» поочередно для всех указанных в таблице 9 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения относительного сопротивления в КТ исследуемого ИК устанавливать с помощью магазинов сопротивления №1 и №2 (значения сопротивления Rl, R2) в единицах относительного сопротивления, %, в соответствии с таблицей 9.

Измерительная стенда

Рисунок 16 - Схема поверки ИК относительного сопротивления

Таблица 9 - Контрольные точки измерений относительного сопротивления

• 10.1.7.4 После завершения сбора данных для каждого ПК с помощью

программы «Recorder» в автоматическом или расчетном режиме определить максимальную абсолютную погрешность измерений А, по формуле (1).

• 10.1.7.5 Результаты поверки ИК относительного сопротивления, считать положительными, если максимальное значение абсолютной погрешности измерений для ИК находится в допускаемых пределах ±1,0 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.8 Определение приведенной (к ВП) погрешности измерений ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователями сопротивления

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

• 10.1.8.1  Собрать схему поверки в соответствии с рисунком 12, для чего на вход ИК, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012.

• 10.1.8.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термометров сопротивления, установить значения в соответствии с таблицей 10.

• 10.1.8.3 Используя программу «Recorder» поочередно для всех указанных в таблице 10 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения сопротивления в КТ исследуемого ИК устанавливать с помощью калибратора-измерителя ЭЛЕМЕР-ИКСУ-2012 в единицах сопротивления, Ом, в соответствии с таблицей 10.

Таблица 10 - Контрольные точки измерений сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователями сопротивления

• 10.1.8.4 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ДИ) погрешность измерений у, по формулам (1) и(3).

• 10.1.8.5 Результаты поверки ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователями сопротивления, считать положительными, если максимальное значение приведенной (к ВП) погрешности измерений для ИК находится в допускаемых пределах ±0,15 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.9 Определение приведенной (к ВП) погрешности измерений ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

• 10.1.9.1  Собрать схему поверки в соответствии с рисунком 13, для чего на вход ИК, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012.

• 10.1.9.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения постоянного тока установить значения в соответствии с таблицей 11.

• 10.1.9.3 Используя программу «Recorder» поочередно для всех указанных в таблице 11 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения сопротивления в КТ исследуемого ИК устанавливать с помощью калибратора-измерителя ЭЛЕМЕР-ИКСУ-2012 в единицах напряжения, мВ, в соответствии с таблицей 11.

Таблица 11 - Контрольные точки измерений напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар

• 10.1.9.4 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ВП) погрешность измерений у, по формулам (1) и (4).

• 10.1.9.5 Результаты поверки ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар, считать положительными, если максимальное значение приведенной (к ВП) погрешности измерений для ИК находится в допускаемых пределах ± 0,3 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.10 Определение относительной погрешности измерений частоты периодических сигналов, соответствующей частоте вращения

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

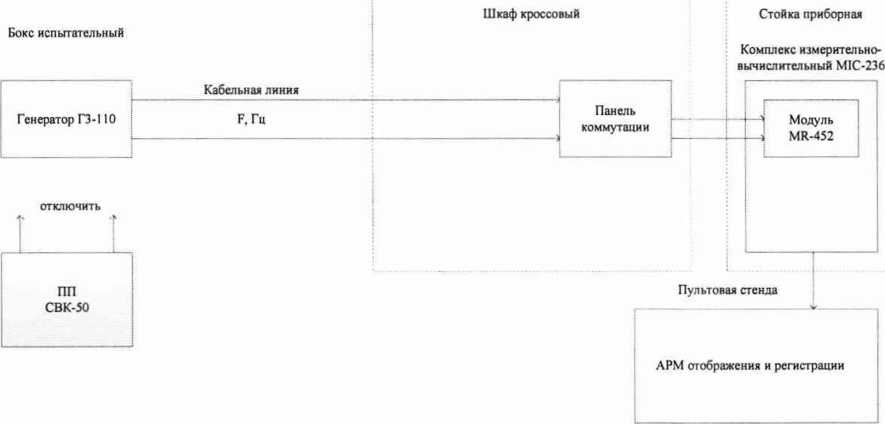

• 10.1.10.1 Собрать схему поверки в соответствии с рисунком 17, для чего на вход ИК, подключить генератор ГЗ-110.

Измерительная стенда

Шкаф кроссовый

Стойка приборная

Бокс испытательный

Комплекс измерительно-

Рисунок 17 - Схема поверки ИК частоты периодических сигналов, соответствующей частоте вращения

10.1.10.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК частоты периодических сигналов установить значения в соответствии с таблицей 12.

Таблица 12 - Контрольные точки измерений частоты периодических сигналов,

соответствующей частоте вращения

• 10.1.10.3 Используя программу «Recorder» поочередно для всех указанных в таблице 12 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ИК устанавливать с помощью генератора ГЗ-110 в единицах частоты, Гц, в соответствии с таблицей 12.

• 10.1.10.4 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную относительную погрешность измерений 5, по формулам (1) и (2).

• 10.1.10.5 Результаты поверки ИК частоты периодических сигналов, соответствующей частоте вращения, считать положительными, если максимальное значение относительной погрешности измерений для ИК находится в допускаемых пределах ± 0,5 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.11 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

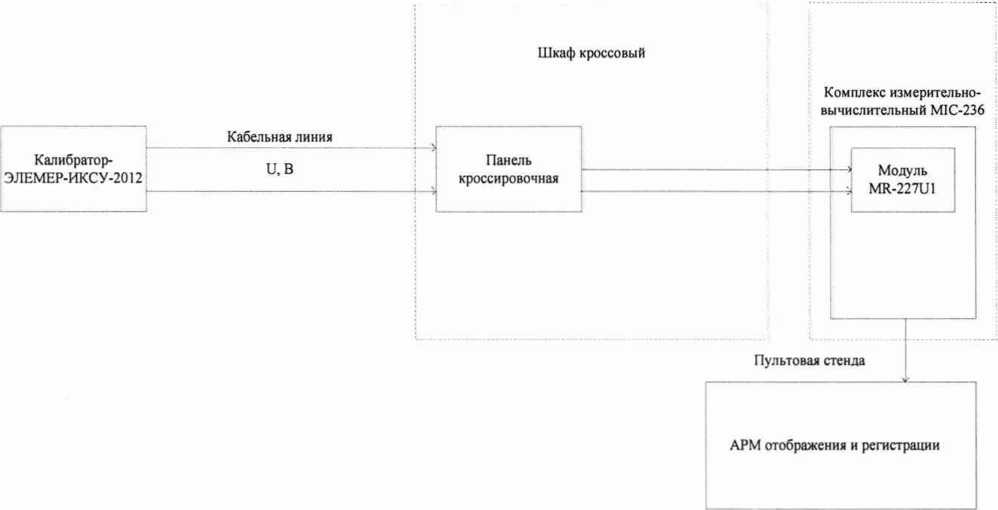

• 10.1.11.1 Собрать схему поверки в соответствии с рисунком 18, для чего на вход ИК, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012.

Измерительная стенда

Рисунок 18 - Схема поверки ИК напряжения постоянного тока

• 10.1.11.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения постоянного тока установить значения в соответствии с таблицей 13.

Таблица 13 - Контрольные точки измерений напряжения постоянного тока

• 10.1.11.3 Используя программу «Recorder» поочередно для всех указанных в таблице 13 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ИК устанавливать с помощью калибратора-измерителя ЭЛЕМЕР-ИКСУ-2012 в единицах напряжения, мВ, в соответствии с таблицей 13.

• 10.1.11.4 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ВП) погрешность измерений у, по формулам (1) и (4).

• 10.1.11.5 Результаты поверки ИК напряжения постоянного тока, считать положительными, если максимальное значение приведенной (к ВП) погрешности измерений для ИК находится в допускаемых пределах ± 0,3 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.12 Определение приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующего значениям давления избыточного

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

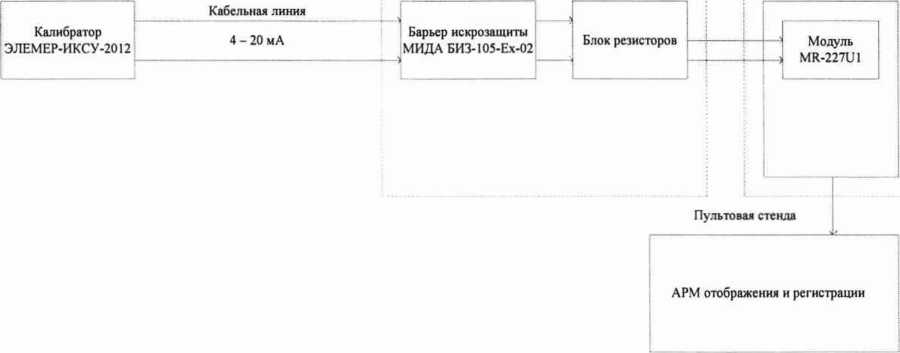

• 10.1.12.1 Собрать схему поверки в соответствии с рисунком 19, для чего на вход ИК, подключить калибратор-измеритель ЭЛЕМЕР-ИКСУ-2012.

Измерительная стенда

Шкаф кроссовый                           Стойка приборная

Бокс испытательный

Комплекс измерительновычислительный MIC-236

Рисунок 19 - Схема поверки ИК силы постоянного тока, соответствующего

значениям давления

• 10.1.12.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК силы постоянного тока установить значения в соответствии с таблицей 14.

Таблица 14- Контрольные точки измерений силы постоянного тока

• 10.1.12.3 Используя программу «Recorder» поочередно для всех указанных в таблице 14 ПК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения силы постоянного тока в КТ исследуемого ИК устанавливать с помощью калибратора-измерителя ЭЛЕМЕР-ИКСУ-2012 в единицах силы тока, мА, в соответствии с таблицей 14.

• 10.1.12.4 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ВП) погрешность измерений у, по формулам (1) и (4).

• 10.1.12.5 Результаты поверки ИК силы постоянного тока, считать положительными, если максимальное значение приведенной (к ВП) погрешности измерений для ИК находится в допускаемых пределах ± 0,1 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.13 Определение относительной погрешности измерений частоты периодических сигналов

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

• 10.1.13.1 Собрать схему поверки в соответствии с рисунком 17, для чего на вход ИК, подключить генератор ГЗ-110.

• 10.1.13.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК частоты периодических сигналов установить значения в соответствии с таблицей 15.

Таблица 15 - Контрольные точки измерений частоты периодических сигналов

• 10.1.13.3 Используя программу «Recorder» поочередно для всех указанных в таблице 15ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ИК устанавливать с помощью генератора ГЗ-110 в единицах частоты, Гц, в соответствии с таблицей 15.

• 10.1.13.4 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную относительную погрешность измерений 5, по формулам (1) и (2).

• 10.1.13.5 Результаты поверки ИК частоты периодических сигналов считать положительными, если максимальное значение относительной погрешности измерений для ИК находится в допускаемых пределах ± 0,1 %.

В противном случае система бракуется и направляется в ремонт.

• 10.1.14 Определение приведенной (к ДИ) погрешности измерений заряда первичных преобразователей пьезоэлектрического типа

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

• 10.1.14.1 Собрать схему поверки в соответствии с рисунком 20, для чего на вход ИК, подключить прибор для поверки вольтметров переменного тока В1-9.

Измерительная стенда

Кабельная линия

Шкаф кроссовый Комплекс измерительновычислительный

Рисунок 20 - Схема поверки ИК заряда первичных преобразователей пьезоэлектрического типа

10.1.14.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения постоянного тока установить значения в соответствии с таблицей 16.

Таблица 16 - Контрольные точки измерений заряда

• 10.1.14.3 Используя программу «Recorder» поочередно для всех указанных в таблице 16 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ИК устанавливать с помощью прибора для поверки вольтметров В1-9 в единицах напряжения, В, в соответствии с таблицей 16.

• 10.1.14.4 Используя программу «Recorder» поочередно для всех ИК провести работы по сбору данных для определения наравномерности АЧХ. Номинальные значения частоты в КТ исследуемого ИК устанавливать с помощью прибора для поверки вольтметров В1-9 в единицах частоты, Гц, в следующих КТ: 20; 100; 500;. 1000; 5000; 10000; 20000 Гц. Действующее значение напряжения устанавливать 0,71 от КТ, соответствующей ВП ДИ ИК для каждого диапазона измерений в соответствии с таблицей 16.

• 10.1.14.5 После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную (к ДИ) погрешность измерений у, по формулам (1) и (3). Определить неравномерность АЧХ ИК относительно опорной частоты 1000 Гц по формуле (6).

• 10.1.14.6 Результаты поверки ИК заряда, считать положительными, если максимальное значение приведенной (к ДИ) погрешности измерений для ИК находится в допускаемых пределах ± 7,0 %, неравномерность АЧХ в диапазоне частот от 20 до 20000 Гц не превышает 2,5 дБ.

В противном случае система бракуется и направляется в ремонт.

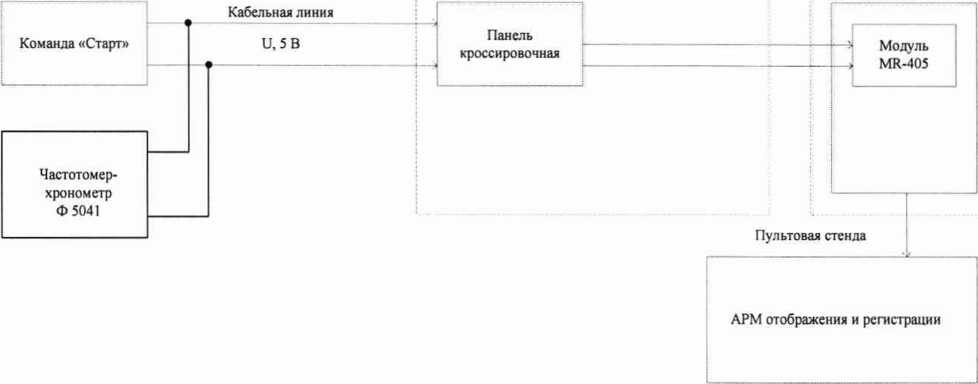

• 10.1.15 Определение абсолютной погрешности измерения временных интервалов

Поверку каждого ИК выполнить в 2 этапа комплектным способом:

• -   1 этап - поверка электрической части ИК с целью определения MX ИК (погрешности измерений);

• -   2 этап - определение и оценка максимальной погрешности ИК.

• 10.1.15.1 Собрать схему поверки в соответствии с рисунком 21, для чего на вход ИК, подключить частотомер-хронометр Ф5041.

Измерительная стенда

I

Шкаф кроссовый

Комплекс измерительновычислительный MIC-236

Рисунок 21 - Схема поверки ИК интервалов времени

• 10.1.15.2 Включить питание ССИ и загрузить операционную систему Windows. Запустить программу «Recorder» и на вход ИК подать команду «Старт». По истечении 5000 с снять команду «Старт».

• 10.1.15.3 Зарегистрировать время выполнения снятия команды «Старт» с привязкой к команде на обнуление времени.

• 10.1.15.4 Обработать зарегистрированную информацию штатной программой обработки в формируемой шкале времени.

• 10.1.15.5 Определить значения абсолютной погрешности измерений интервалов времени и формирования шкалы времени на заданном интервале по результатам измерений интервала времени частотомером-хронометром и результатом измерений ИК интервалов времени ССИ.

• 10.1.15.6 Результат поверки считать положительным, если абсолютная погрешность измерения ИК интервалов времени находится в допускаемых пределах ± 0,005 с.

В противном случае система бракуется и направляется в ремонт.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИИ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

• 11.1 Расчет характеристик погрешности

Значение абсолютной погрешности измерений в у-той точке определить по формуле:

AAj = Aj- Аэ,

где Аэ - значение физической величины, установленное рабочим эталоном.

• 11.2 Определение относительной погрешности

  в у-той точке



Значение относительной погрешности измерений определить по формуле:

лл,

s_t = ±-^100%

• 11.3 Расчет значения приведенной (к ДИ) погрешности

Значения приведенной (к ДИ) погрешности измерений физической величины для каждой точки проверки определить по формуле:

± -100 %

где: Pj- значение верхнего предела измерений;

Pi.значение нижнего предела измерений.

• 11.4 Расчет значений приведенной (к ВП) погрешности

Значения приведенной к верхнему пределу погрешности измерений физической величины для каждой точки проверки определить по формуле:

= ±-^-100% (⁴)

• 11.5 Расчет среднего значений физической величины Среднее значение определяются по формуле:




• 11.6 Расчет неравномерности АЧХ ИК заряда пьезоэлектрических

  датчиков проводить по формуле:




12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляют протоколом. Рекомендуемая форма протокола приведена в приложении А.

При положительных результатах поверки вносятся сведений о поверке в Федеральный информационный фонд по обеспечению единства измерений и выдается свидетельство о поверке в соответствии с положениями Приказа Минпромторга РФ № 2510 от 31.08.2020 г.

Знак поверки наносится на боковую панель стойки приборной № 1 рядом с маркировкой ССИ.

При несоответствии результатов поверки требованиям любого из пунктов настоящей методики система к дальнейшей эксплуатации не допускается и выдается извещение о непригодности в соответствии с положениями Приказа Минпромторга РФ № 2510 от 31.08.2020 г. В извещении указывается причина непригодности и приводится указание о направлении в ремонт или невозможности дальнейшего использования системы.

Примечание - В свидетельстве о поверке указывать, что оно действительно при наличии действующих свидетельств о поверке на ПП, входящих в ПК, поверяемых поэлементным способом.

М. Каширкина

Ведущий инженер 201 отд.

ФГУП ВНИИМС

/

Приложение А

(Рекомендуемое)

Протокол поверки системы стендовых измерений «Факел-М».зав. №

Нормативный документ:______________________________________________

Рабочие эталоны, СИ и вспомогательные технические средства:_____________

Условия поверки:

температура окружающей среды___________________

относительная влажность воздуха _______________________________________

атмосферное давление_________________________________________________

• 1 Внешний осмотр__________________________________________________

• 2 Опробование _____________________________________________________

• 3 Проверка программного обеспечения___________________________________

• 4 Определение метрологических характеристик.

  • 4.1 Определение приведенной (к ВП) погрешности измерений ИК давления избыточного жидких и газообразных сред, измеряемого ПП с выходом «токовая петля»

Таблица А.1 -Результаты поверки электрической части ИК

Таблица А.2 - Результаты поверки ИК

Вывод:_______________________

• 4.2 Определение приведенной (к ВП) погрешности измерений давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201

Таблица А.З -Результаты поверки электрической части ИК

Таблица А.4 - Результаты поверки ИК

• 4.3 Определение абсолютной погрешности измерений температуры, измеряемой термопреобразователями сопротивления

Таблица А.5 -Результаты поверки электрической части ИК

Таблица А.6 - Результаты поверки ИК

Вывод:_______________________

• 4.4 Определение абсолютной погрешности измерений температуры, измеряемой термопарами

Таблица А.7 -Результаты поверки электрической части ИК

Таблица А.8 - Результаты поверки ИК

Вывод:_______________________

• 4.5 Определение относительной погрешности измерений расхода объемного

Таблица А.9 -Результаты поверки электрической части ИК

Таблица А. 10 - Результаты поверки ИК

Вывод:________________________

• 4.6 Определение приведенной (к ВП) погрешности измерений силы от тяги

Таблица А.11 -Результаты поверки электрической части ИК

Таблица А. 12 - Результаты поверки ИК

Вывод:________________________

• 4.7 Определение абсолютной погрешности измерений относительного сопротивления

Таблица А. 13 -Результаты поверки ИК

4.11 Определение приведенной (к ДИ) погрешности измерений ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователями сопротивления

Таблица А. 14 -Результаты поверки ИК

Вывод:_______________________

4.12 Определение приведенной (к ВП) погрешности измерений ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар

Таблица А. 15 -Результаты поверки ИК

Вывод:_______________________

• 4.13 Определение относительной погрешности измерений частоты периодических сигналов, соответствующей частоте вращения

Таблица А. 16 -Результаты поверки ИК

Вывод:_______________________

• 4.14 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

Таблица А. 17 -Результаты поверки ИК

Вывод:_______________________

• 4.15 Определение приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям давления избыточного

Таблица А. 18 -Результаты поверки ИК

Вывод:_______________________

• 4.16 Определение относительной погрешности измерений частоты периодических сигналов

Таблица А. 19 -Результаты поверки ИК

Вывод:_______________________

• 4.17 Определение приведенной (к ДИ) погрешности измерений ИК заряда

Таблица А. 18 -Результаты поверки ИК

Вывод:_______________________

• 4.18 Определение неравномерности АЧХ ИК заряда

Таблица А. 19 -Результаты поверки ИК

• 4.19 Определение абсолютной погрешности измерения временных интервалов

Таблица А.20 -Результаты поверки ИК

60
