Методика поверки «ГСОЕИ. Модули для измерений, контроля и регулирования температуры УМТК» (МП 207-045-2021)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ» (ФГУП «ВНИИМС»)

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ

2021 г.

Настоящая методика распространяется на модули для измерений, контроля и регулирования температуры УМКТ (далее по тексту -приборы или УМКТ), изготовленные ООО «ФЭА», г. Самара, и устанавливает методику их первичной и периодической поверок.

Поверяемые приборы должны иметь прослеживаемость к следующим государственным первичным эталонам:

• - ГЭТ 13-01, «Государственный первичный эталон единицы электрического напряжения»,

• - ГЭТ 4-91, «Государственный первичный эталон единицы силы постоянного тока»,

• - ГЭТ 14-2014, «Государственный первичный эталон единицы электрического сопротивления».

• 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

• 2.1 При проведении поверки приборов применяют средства измерений и оборудование, приведенные в таблице 2.

  Средство поверки	Метрологические и технические требования к средствам поверки	Гекомендуемые типы средств поверки
  Опробование средства измерений
  Калибратор силы постоянного тока (Только для модели УМКТ(У))	Диапазон воспроизведения силы постоянного тока: от 0 до 20 мА; Д=± ЗмкА	Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Гег.№ 52489-13)
  Калибратор     напряжений постоянного тока (Только для модели УМКТ(У))	Диапазон воспроизведения напряжений постоянного тока: от -50 до 1000 мВ Д=±0,05 мВ для диапазона измерений от -50 до +50 мВ Д=±0,5 мВ для диапазона измерений от 0 до 1 В	Калибратор многофункциональный и       коммуникатор BEAMEX МС6 (-R) (Гег. № 52489-13)
  Многозначная         мера электрического сопротивления	Диапазон номинальных значений           мер сопротивления постоянного тока: от 1 до 400 Ом класс точности c/d -0,005/1,4-10'5	Мера   электрического сопротивления многозначная МС3071 (Гег. №66932-17)
  Измеритель сопротивления изоляции	Тестовое напряжение: 500 В. Диапазон измерений сопротивления: от 2 до 20 МОм	Измеритель сопротивления изоляции АГГА 607 (Гегистрационный номер в Федеральном информационном фонде № 56407-14)
  Определение метрологических характеристик средства измерений
  Эталон   единицы   силы постоянного электрического тока    2-го    разряда    в соответствии с приказом Госстандарта от 01.10.2018г. № 2091 (Только для модели УМКТ(У))	Диапазон воспроизведения силы постоянного тока: от 0 до 20 мА; Д=± ЗмкА	Калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (Гег. №52489-13)
  Эталон единицы постоянного электрического напряжения 3-го разряда в соответствии с приказом Госстандарта от 30.12.2019г. №3457 (Только     для     модели УМКТ(У))	Диапазон воспроизведения напряжений постоянного тока: от -50 до 1000 мВ Д=±0,05 мВ для диапазона измерений от -50 до +50 мВ	Калибратор многофункциональный и       коммуникатор BEAMEX МС6 (-R) (Гег. № 52489-13)

  Средство поверки	Метрологические и технические требования к средствам поверки	Рекомендуемые типы средств поверки
  	Д=±0,5 мВ для диапазона измерений от 0 до 1 В
  Эталон           единицы электрического сопротивления 2-го, 3-го разряда в соответствии с приказом Росстандарта от 30.12.2019 № 3456	Диапазон номинальных значений           мер сопротивления постоянного тока: от 1 до 400 Ом класс точности c/d -0,005/1,4-10’5	Мера   электрического сопротивления многозначная МС3071 (Per. №66932-17)
  Средство        измерений температуры (Только     для     модели УМКТ(У))	Диапазон     измерения температуры: от -10 до +10 °C Д=±0,05 °C	Термометр лабораторный электронный    ЛТ-300 (Per. №61806-15)
  Удлиняющие провода (Только     для     модели УМКТ(У))	по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии           с требованиями по ГОСТ 8.338-2002)	-
  Контроль условий проведения поверки
  Измерители комбинированные температуры и влажности окружающего воздуха	Диапазон измерения окружающей температуры: от плюс 15 до плюс 25 °C, (Д = ±0,5 °C (не более); Диапазон измерений относительной влажности воздуха: от 30 до 80 %, Д = ±3 % (не более).	Приборы комбинированные Testo 608-Н1, Testo 608-Н2. Testo 610, Testo 622, Testo 623 (Регистрационный № 53505-13) и др.
  Измерители атмосферного давления	Диапазон измерений атмосферного давления: от 86 до 106,7 кПа, Д = ±5 гПа (не более).	Измерители давления Testo 510, Testo 511 (Регистрационный № 53431-13) и др.
  0 Допускается применение других средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью; 2) Применяемые средства измерений должны быть поверены и иметь действующие свидетельства о поверке и (или) поверительные клейма, эталоны должны быть аттестованы.

• 3.1 Поверка приборов должна выполняться специалистами, прошедшими обучение по данному виду средств измерений, ознакомленными с руководством по эксплуатации и освоившими работу с преобразователями и средствами поверки.

• 4.1 При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)»;

• - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства поверки;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации на поверяемые приборы.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                     от + 15 до + 25;

• - относительная влажность окружающего воздуха. %          от 30 до 80;

• - атмосферное давление, кПа                                от 86 до 106,7.

При внешнем осмотре проверяется:

• - соответствие маркировки приборов эксплуатационной документации на него;

• - наличие заводского номера;

• - отсутствие внешних повреждений поверяемого прибора, которые могут повлиять на его метрологические характеристики.

Преобразователь, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

• 7.1 При опробовании проверяется сопротивление изоляции. (Для всех кроме модели УМКТ (А))

  • 7.1.1 Электрическое сопротивление изоляции приборов определяют с помощью измерителя сопротивления изоляции АРРА 607 с тестовым напряжением постоянного тока 500 В.

  • 7.1.2 Тестовое напряжение поочередно прикладывают между всеми цепями отключенного от сети и всех внешних устройств УМКТ.

  • 7.1.3 Результат опробования считается положительными, если сопротивление изоляции электрических цепей прибора не менее 20 МОм

• 7.2 Проверка работоспособности

  • 7.2.1 При проверке функционирования к входным каналам приборов УМКТ подключается калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R.) или мера электрического сопротивления многозначная МС3071 (в зависимости от предустановленного типа входного сигнала на испытуемом УМКТ).

  • 7.2.2 Испытуемый прибор подключают к питающей сети (нажимают кнопку включения для УМКТ(А)), а с эталонного прибора подают сигнал, соответствующий температуре, лежащей внутри предустановленного на УМКТ диапазона.

  • 7.2.3 Результат проверки работоспособности приборов считается положительным, если для всех значения измеренной температуры близки к значениям температуры, сгенерированным эталонным оборудованием.

Погрешность определяют при пяти значениях измеренного сигнала, соответствующих 0, 25, 50, 75, 10 % диапазона измерений для всех типов НСХ (для УМКТ(А) проверяется погрешность определяется только для предустановленного НСХ). В случае необходимости допускается выбирать иные точки диапазона, но не отличающиеся от рекомендуемых более чем на 5%.

• 8.1 Определение приведенной погрешности модулей для измерения, контроля и регулирования температуры модели У МКТ СУ) в режиме измерения аналоговых сигналов напряжения и силы постоянного тока.

  • 8.1.1 В приборе в соответствии с руководством по эксплуатации устанавливают режим измерения сигналов силы или напряжения постоянного тока.

  • 8.1.2 Подключают калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) к соответствующим клеммам прибора по схеме, приведенной в руководстве по эксплуатации на прибор.

  • 8.1.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке.

  • 8.1.4 После стабилизации показаний на дисплее испытуемого измерителя снимают их.

  • 8.1.5 Повторяют операции по п.п. 8.1.3-8.1.4 для остальных контрольных точек.

• 8.2 Определение приведенной погрешности модулей для измерения, контроля и регулирования температуры в режиме работы с термопреобразователями сопротивления ас).

  • 8.2.1 В приборе в соответствии с руководством по эксплуатации устанавливают тип НСХ и диапазон измерений в режиме работы с термопреобразователями сопротивления.

  • 8.2.2 Подключают меру сопротивления многозначную МС3071 к соответствующим клеммам прибора.

  • 8.2.3 С многозначной меры воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ 6651-2009).

  • 8.2.4 После стабилизации показаний на дисплее испытуемого прибора, снимают их.

  • 8.2.5 Повторяют операции по п.п. 8.2.3-8.2.4 для остальных контрольных точек.

8.3 Определение приведенной погрешности модулей для измерения, контроля и регулирования температуры модели У МКТ СУ) в режиме работы с термоэлектрическими преобразователями (ТП).

• 8.3.1 В приборе в соответствии с руководством по эксплуатации устанавливают тип НСХ и диапазон измерений в режиме работы с термоэлектрическими преобразователями. Собирают схему согласно рисунку 1.

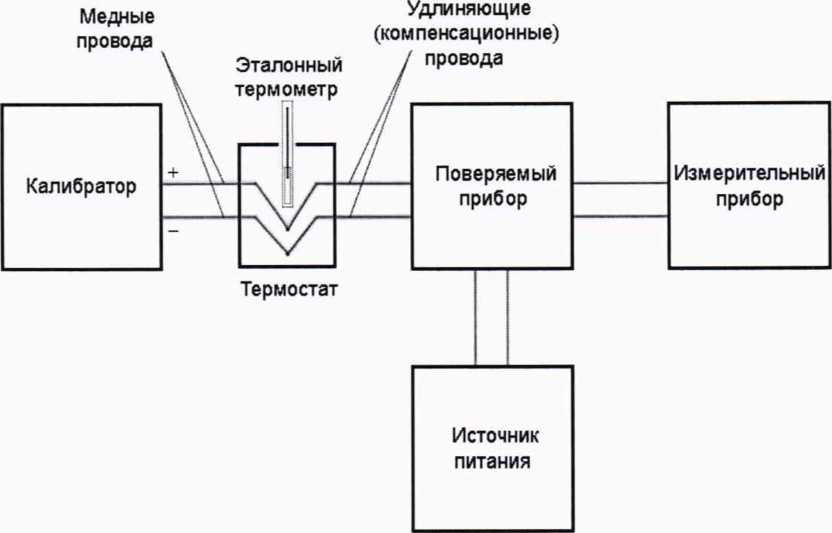

Рисунок 1

а) К испытуемому прибору подключают удлиняющие (компенсационные) провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП (в соответствии с требованиями по ГОСТ 8.338-2002). Тип компенсационных проводов должен соответствовать установленному типу НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013. Концы удлиняющих проводов соединяют с медными проводами, скрутки проводов помещают в пробирки, заполненные трансформаторным маслом, а затем пробирки помещают в нулевой термостат (или сосуд Дьюара, заполненный льдо-водяной смесью). Температуру в сосуде Дьюара контролируют термометром с пределом допускаемой абсолютной погрешности не более ±0,05 °C.

б) Подключают медные провода к калибратору многофункциональному и коммуникатору BEAMEX МС6 (-R).

• 8.3.3 С эталонного прибора воспроизводят значение нормируемого сигнала, соответствующее первой контрольной точке (в соответствии с типом НСХ по ГОСТ Р 8.585-2001).

• 8.3.4 После стабилизации показаний на дисплее испытуемого измерителя, снимают их.

• 8.3.5 Повторяют операции по п.п. 8.3.3-8.3.4 для остальных контрольных точек.

• 9.1 Подтверждение соответствия средства измерений метрологическим требованиям в режиме измерения аналоговых сигналов напряжения и силы постоянного тока. (Только для У МКТ (У)).

  • 9.1.1 Приведенную погрешность 5 прибора в режиме измерения аналоговых сигналов проводят по формуле:

8 = &_т-8., (1)

где: 8изм - значение измеренного входного тока (напряжения) в контрольной точке, %;

8_Э - значение эталонного сигнала тока (напряжения), соответствующего контрольной точке, %;

• 9.1.2 Значения 8 в контрольных точках не должны превышать значений, указанных в разделе «метрологические и технические характеристики» описания типа средства измерений.

• 9.2 Подтверждение соответствия средства измерений метрологическим требованиям в режиме работы с термопреобразователями сопротивления (ТС) и с термоэлектрическими преобразователями (ТП) (только для У МКТ(У)).

9.2.1 Рассчитывают приведенную погрешность для каждой контрольной точки по формуле 2:

• 100%

где: Хэ - значение сигнала воспроизводимое эталонным прибором,°C;

Хизм - значение измеренного входного сигнала, °C;

Хвпл - значение верхнего предела диапазона измеряемых температур,°C;

Хнпд - значение нижнего предела диапазона измеряемых температур,°C.

• 9.2.2 Значения 8 в контрольных точках не должны превышать значений, указанных в разделе «метрологические и технические характеристики» описания типа средства измерений.

• 10.1 Сведения о результатах поверки преобразователей в соответствии с действующим законодательством в области обеспечения единства измерений РФ передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 10.2 Приборы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

• 10.3 При отрицательных результатах поверки на средство измерений по заявлению владельца средства измерений или лица, представившего его на поверку, оформляется извещение о непригодности к применению.

Разработал:

Ведущий инженер отдела 207

ФГУП «ВНИИМС»

Начальник отдела 207

ФГУП «ВНИИМС»

8
