ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ

ТЕПЛОСЧЕТЧИКИ МЕХАНИЧЕСКИЕ PROEXPERT

МЕТОДИКА ПОВЕРКИ

МЦКЛ.0214.МП г. Москва

2017 г.

Настоящая методика поверки распространяется на теплосчетчики механические ProEXPERT (далее - теплосчетчики), серийно изготавливаемые обществом с ограниченной ответственностью «САРДОНИКС» (ООО «САРДОНИКС»), г. Санкт-Петербург.

Методика поверки устанавливает методы и средства первичной (при вводе в эксплуатацию и/или после ремонта) и периодической поверок.

Первичную и периодическую поверки осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

Интервал между поверками - шесть лет.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Проверка идентификационных данных программного обеспечения (ПО)

7.2

+

+

3 Опробование

7.3

+

+

4 Определение метрологических характеристик (MX)

7.4

+

+

5 Оформление результатов поверки

8

+

+

  • 1.2 Поверка прекращается при получении отрицательных результатов при проведении хотя бы по одной из операций поверки, приведенных в таблице 1, и оформляются результаты поверки в соответствии с разделом 8.

2 Средства поверки

2.1 Перечень эталонов, средств измерений (СИ) и вспомогательного оборудования, применяемых при проведении поверки, приведены в таблице 2.

Таблица 2 - Перечень эталонов, средств измерений (СИ) и вспомогательного оборудования

Наименование

Тип

(обозначение)

Метрологические характеристики

1 Установка поверочная

УП-65

диапазон воспроизведения расхода от 0,006 до 35 м3/ч, погрешностью измерений не более ±0,5 %

2 Секундомер электронный

СЧЕТ-1М

диапазон измеряемых интервалов времени от 0,01 до 99999,9, с; пределы допускаемой абсолютной погрешности измерений интервалов времени ±(6- 10-5-Т+С) с, где Т - измеренное значение интервала времени, с; С - дискретность измерений в данном интервале: 0,001 с на интервалах от 0,001 до 999,999 с; 0.01 на интервалах от 1000,00 до 9999,99 с; 0,1 на интервалах от 10000,0 до 99999,9 с

3 Универсальная пробойная установка

УПУ-5М

-

4 Мегаомметр

ЭС0202/2-Г

диапазон измерений электрического сопротивления от 0 до 1000 МОм, выходное напряжение на зажимах (500±50) В

5 Термостат переливной прецизионный

ТПП-1.0

нестабильность не более ±0,01 °C

6 Термостат переливной прецизионный

ТПП-1.1

нестабильность не более ±0,01 °C

7 Термометр сопротивления платиновый вибропрочный

ТСПВ-1

пределы допускаемой абсолютной погрешности ± (0,02+0,0005-1|) °C, где t - измеряемое значение температуры, °C

Продолжение таблицы 2

Наименование

Обозначение

Метрологические характеристики

8 Измеритель температуры многоканальный прецизионный

МИТ 8-10М

диапазон измерений от минус 200 до плюс 962 °C, предел допускаемой абсолютной погрешности ± (0,003+10'5-t) °C, где t -измеряемая температура.

7 Термогигрометр

ИВА-6Н-КП-Д.

диапазон измерений температуры от 0 °C до плюс 60 °C, основная допускаемая погрешность измерения температуры ±0,3 °C, диапазон измерения относительной влажности, % от 0 до 98, допускаемая основная абсолютная погрешность: при 23 °C в диапазоне от 0 до 90 % ±2 %, в диапазоне от 90 до 98 %, не более ±3 %; диапазон измерения атмосферного давления, гПа 700... 1100, ПГ ±2,5 гПа

22 Допускается применение других средств измерений и оборудования, не указанных в таблице 2, с метрологическими характеристиками, обеспечивающими определение метрологических характеристик поверяемого СИ с требуемой точностью.

  • 2.3 Все средства измерений (рабочие эталоны) должны быть поверены в установленном порядке.

3 Требования к квалификации поверителей
  • 3.1 К выполнению поверки допускают лиц, достигших 18 лет, прошедших обучение и проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004-90, годных по состоянию здоровья, и изучивших настоящую методику поверки, эксплуатационную документацию (ЭД) на: теплосчетчики, средства поверки и прошедшие инструктаж по технике безопасности.

4 Требования безопасности
  • 4.1 При подготовке и проведении поверки необходимо соблюдать требования безопасности, установленные в нормативно-методической, нормативно-технической документации и ЭД на применяемые средства поверки.

5 Условия поверки
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - диапазон температуры окружающей среды, °C                              20 ± 5;

  • - диапазон относительной влажности окружающей среды, %              от 30 до 80;

  • - диапазон атмосферного давления, кПа                                 от 84 до 106.

  • - отсутствие внешних электрических и магнитных полей, кроме геомагнитного.

  • - отсутствие механической вибрации, тряски и ударов, влияющих на работу теплосчетчиков;

  • - температура воды (далее - поверочная среда), °C                             20 ± 5;

  • - изменение температуры поверочной среды, °С/ч, не более                         3.

6 Подготовка к поверке
  • 6.1 Первичная поверка и периодическая поверка

    • 6.1.1 Проверяют наличие ЭД на теплосчетчик.

    • 6.1.2 Подготавливают к работе средства измерений, применяемые при поверке теплосчетчика, в соответствии с их ЭД.

    • 6.1.3 Подготавливают теплосчетчик к работе в соответствии с указаниями, изложенными в ЭД на него.

7 Проведение поверки и обработка результатов измерений
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре устанавливают:

  • - соответствие комплектности теплосчетчика комплектности, указанной в ЭД;

  • - соответствие маркировки теплосчетчика маркировке, указанной в ЭД;

  • - заводской номер теплосчетчика соответствует указанному в ЭД;

  • - отсутствие механических и иных повреждений, влияющих на работоспособность теплосчетчика;

  • - отсутствие дефектов, препятствующих правильному считыванию показаний с индикаторного устройства теплосчетчика.

  • 7.1.2 Проверка идентификационных данных программного обеспечения (ПО)

    • 7.1.2.1 Проверку идентификационных данных ПО производить путем сличения идентификационных данных ПО отображаемых на индикаторном устройстве теплосчетчика с идентификационными данными ПО, указанными в таблице 4. Отображение идентификационных данных ПО на индикаторном устройстве теплосчетчика производится согласно разделу 5 паспорта.

Таблица4 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EU V1001264.0

Номер версии (идентификационный номер) ПО, не ниже

Р0071540

Цифровой идентификатор ПО

_*

* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

  • 7.1.2.2 Результаты поверки по п. 7.1.2 считаются положительными, если идентификационные данные ПО отображаемые на индикаторном устройстве поверяемого теплосчетчика, соответствуют 1001264.0.

  • 7.2 Проверка сопротивления изоляции

    • 7.2.1 Сопротивление между каждым контактом разъёма и корпусом следует измерять при напряжении постоянного тока от 10 до 500 В. Полярность напряжения необходимо изменять. Во всех случаях сопротивление должно быть не менее 100 МОм.

  • 7.3 Опробование

    • 7.3.1 Термопреобразователи сопротивления помещаются в термостаты. Теплосчетчик устанавливают в измерительную линию поверочной установки и производят его наработку в течение 10 мин в диапазоне объемного расхода жидкости от 0,2 4^ до 0,5'qmax.

    • 7.3.2 Результаты опробования считаются положительными если:

  • - счетчик функционирует в соответствии с ЭД;

  • - на дисплее отображаются результаты измерений;

  • - при наличии интерфейсов и (или) каналов беспроводной связи (радиоканал) осуществляется передача результатов измерений через них.

  • 7.4 Определение MX

Для определения MX необходимо войти в режим поверки теплосчетчика в соответствии с паспортом на теплосчетчик.

Определение MX производят на каждом из следующих диапазонов расхода q и разности температур At:

  • - при измерении количества тепловой энергии:

а) Attnin < At < 1,2- ■ Atmin И 0,9 "Цтах — q — qmaxi

б) 10 °C < At < 20 °C И 0,1 ’qmax^q — 0,11‘qmaxj

в) Atmax "5 С < At < Atmax И qmin — q — 1,1 ’qmin-

  • 7.4.1 Определение относительной погрешности измерений объемного расхода (объема) теплоносителя

Значение относительной погрешности измерения объемного расхода определяют по формуле

6q=——Si. юо%,

Яв

где Чя - объемный расход жидкости, измеренный теплосчетчиком, м3/ч;

q, - объем расход жидкости, измеренный средствами поверки, м3/ч.

Значение относительной погрешности измерения объема определяют по формуле

W =                                    (2)

где      - объемный расход жидкости, измеренный теплосчетчиком, м3;

V,- объем расход жидкости, измеренный средствами поверки, м3.

Результаты поверки по п. 7.4.1 считаются положительными, если относительная погрешность результатов измерений объемного расхода (объема) не более: ±(2+0,02-qmax/q) %.

  • 7.4.2 Определение абсолютной погрешности измерений температуры

Значение абсолютной погрешности измерения температуры определяют для каждого датчика температуры по формуле

М=Ц,-^                       (3)

где      - значение температуры в термостате измеренное теплосчетчиком, °C;

% - значение температуры в термостате измеренное средствами поверки, °C.

Результаты поверки по п. 7.4.2 считаются положительными, если абсолютная погрешность результатов измерений температуры не более: ±(0,6+0,004-t), °C, где t -измеряемое значение температуры.

  • 7.4.3 Определение значения относительной погрешности измерения разности температур определяют по формуле

At-At,

-.......- X 100                               (4)

где AtB - значение разности температур измеренное теплосчетчиком, °C.

At, - значение разности температур измеренное средствами поверки, °C;

Результаты поверки по п. 7.4.3 считаются положительными, если относительная погрешность результатов измерения разности температур не более: ±(0,5+3At) %.

  • 7.4.4 Определение относительной погрешности измерений количества энергии (тепловой мощности)

  • 7.4.4.1 Значение относительной погрешности измерения количества энергии определяют по формуле

SE =?£-=-». 100%,                          (5)

Е»

где Е* - количество энергии, измеренное теплосчетчиком, кал;

Е, - количество тепловой энергии, рассчитанной в соответствии с разделом 8 ГОСТ Р ЕН 1434-1-2011, Гкал, при условно постоянном значении избыточного давления, указанного в ЭД на теплосчетчик.

  • 7.4.4.2 Результаты поверки по 7.4.4. считаются положительными, если относительная погрешность результатов измерения количества энергии не более: ±(3+4-Atmin/At+0,02-qmax /q) %•

  • 7.4.4.3 Результаты онрс?сления погрешности измерения тепловой мощности считаются положительными если выпо гняе i ея условие по 7.4.4.2.

7А.5 Определение относительной погрешности измерений времени работы

  • 7.4.5.1 В соответствии с ЭД на теплосчетчик вывести на индикаторное устройство теплосчетчика показания времени работы. В момент смены наименьшего разряда показаний времени работы включить секундомер.

  • 7.4.5.2 Значение относительной погрешности измерений текущего времени определяют по формуле

5Т =        . Ю0%,                            (6)

где        _ интервал времени, измеренный теплосчетчиком, с;

Ts - интервал времени, измеренный секундомером, с.

  • 7.4.5.3 Определение значения относительной погрешности измерений интервалов времени производится не менее двух раз, время измерений не менее 1 ч.

  • 7.4.5.4 Результаты поверки по 7.4.6 считаются положительными, если относительная погрешность результатов измерения времени работы не более: ±0,05, %.

8 Оформление результатов поверки
  • 8.1 Результаты поверки оформляют протоколами произвольной формы.

  • 8.2 Знак поверки наносится на пломбы теплосчетчика в соответствии с рисунком А.1 Приложении А, а также на бланк свидетельства о поверке.

  • 8.3 В целях предотвращения доступа к узлам регулировки и (или) элементам конструкции производят пломбировку теплосчетчика. Схема пломбировки теплосчетчика представлена на рисунке А. 1 Приложения А.

  • 8.4 При отрицательных результатах поверки теплосчетчик к применению не допускают, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в установленном порядке, а теплосчетчик направляют в ремонт или для настройки (регулировки) изготовителю или авторизованной сервисной организации.

ПРИЛОЖЕНИЕ А

(обязательное)

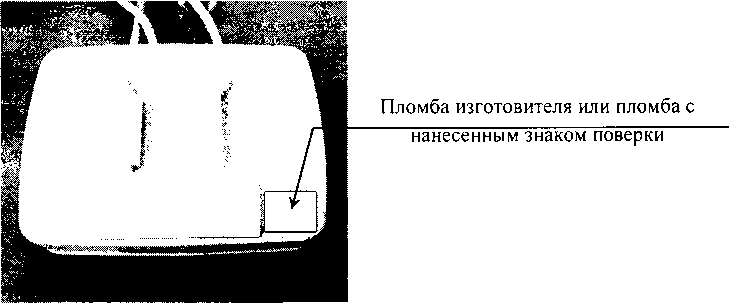

Схема пломбировки теплосчетчиков

Пломба изготовителя или пломба с

нанесенным знаком поверки

Пломба организации, установившей теплосчетчик

а) схема пломбировки термопреобразователя сопротивления на датчике расхода б) схема пломбировки термопреобразователя сопротивления на обратном трубопроводе

в) схема пломбировки вычислителя

Рисунок 1 - Схема пломбировки теплосчетчика
