Методика поверки «Вольтметр универсальный В7-21» (Код не указан!)

Р309

В1-4

3. Потенциометр постоянного тока

• 4. Автотрансформатор

• 5. Вольтметр

2. Потенциометр постоянного тока

И. 3. 4. При появлении на индикаторном табло сигна «П» (Перегрузка) переключатель пределов на передней г нели вставного блока токов установите в положение высше предела измерения.

6. Установка для проверки электронных вольтметров

РНО-^250-2

Э515/3

12. ПОВЕРКА ВОЛЬТМЕТРА ■

Р348

12. 6. Определение погрешности измерения напряжения nocfoAHijioro тока

12. 6. 1. Определение погрешности измерения напряжен!; постоянного тока (на всех пределах, кроме предела измерен!: «10 mV») производится методом сравнения показания' поверж мого прибора и компенсационной установки.

12. 6. 2. Проверке на каждом’пределе подлежат точки ±1' ±50; ±100 и ±120% установленного предела измерения.

12. 6. 3. Поверку производите с помощью средств поверки, и торые соединяются согласно структурным схемам, приведенны

на рис. 8 — для поверки на пределе — «10 mV»;

. на рис. 9 — для поверки на пределах «100 mV» и «1 V»;

на рис. 10 — для поверки rta пределах «10 V», «100 V» «500 V».

Положение кнопок переключателя пределов измерения, велг чина измеряемого напряжения и соответствующий измеритель ный вход должны соответствовать данным табл. 14.

Таблица И

1

примечание. Допускается поверка прибора при величинах напряжений, отличающихся от указанных не болбе, чем на ±10%.

56

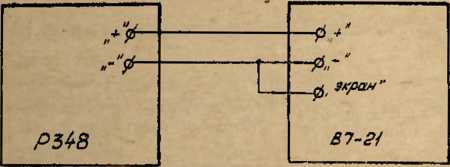

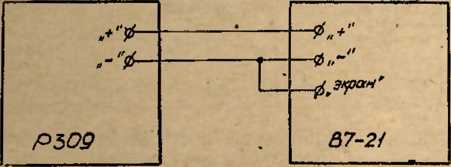

Рис. 8. Структурная схема для определения погрешности измерения на пределе <10 mV>.

Рис. 9. Структурная схема для определения погрешности ^вмерения на пределах <100 mV» и <1 V».

f^P-65

0 "змам"

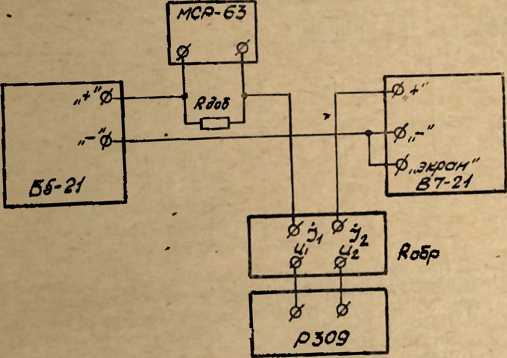

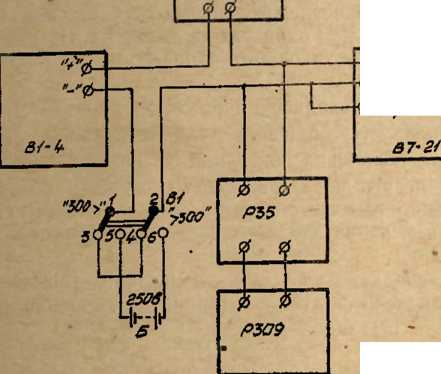

Рис. 10. Структурная схема для определения погрешности измерения на предадах <10 V>, <100 V» и <500 V».

Б — батарея БАС-100 ~ 4 шт. соединены последовательно;

схема для определения погрешности

В1 — переключатель П2Т-1 ВТЬ.360.002 ТУ.

. IlepeKnroHaTejjb Bl установлен в положение, соответствующее измеряемым напряжениям, меньшим 300 В.

12. 6. 4. Определение погрешности измерения на всех преде «10 mV», производите следующим образом

На измерительный вход вольтметра подайте напряжение постоянного тока, вызывающее на индикаторном табло показание NX в проверяемой точке установленного предела измерения.

Увеличивая входное напряжение, добивайтесь появления двух показаний Nx и Nx + q (где q — единица младшего разряда) причем частота появления показаний Nx должна быть не более (т. е. при десяти последовательных отсчетах-показание Nx раз из десяти) в этом положении произведите измерение входного напряжения компенсационной установкой (Мо

Далее, уменьшая входное напряжение, добивайтесь появления показаний NxhNx—q (где q —единица младшего разряда), причем частота появления показаний Nx должна быть не более ,1 (т. е. при десяти последовательных отсчетах показание Nx появляется не более одного раза из десяти), в этом положении произведите измерение входного напряжения компенсационной установкой (No ).

Большая из двух разностей показаний (Nx—No' I или Nx—No определит погрешность прибора в данной точке предела измерения (Д), определяемую по формулам;

A^lNx—No') если I Nx—No'I >~'’)Nx—No") (9) Д=(Ых—No") если )Nx—No") > ;Nx—No') жение добивайтесь появления показаний , Nx и Nx q (где q единица младшего разряда), причем частота появления показа> НИЙ Nx не более 0,5 (т. е. при десяти последовательных отсчетах-показание Nx появляется не более 5 раз из десяти) или происходит устойчивая смена показаний на Nx q (где q единица младшего разряда). При этом измерьте входное напряжение компенсационной установки (Nuo).

Инструментальная погрешность измерения (Ди) принимается Р"        '      де+ До           (И)

рде Дц _ инструментальная погрешность измерения в проверяемой точке;

До —систематическая составляющая инструментальной погрешности в проверяемой точке;

" Дс —случайная составляющая инструментальной погрешности.

Систематическая составляющая инструментальной погрешности измерения определяется по формуле:

До= ) Nx—Nuo—0,5q !             (12)

Для определения случайной составляющей инструментальной погрешности изм&рения (Дс) на вход вольтметра подайте напряжение (Uo), -при котором на табло появляется показание +9,999. Затем его увеличивайте до значения, при котором появляются показания + 9,999<и +10,000, причем частота появления показаний +9,999 не более О, Г или происходит устойчивая смена показаний ->-9,999 на +10,000, при этом произведите измерение входного напряжения компенсационной установкой (Umax). Далее напряжение плавно уменьшайте до значения, при котором появляются показания +9,999 и +10,000, но частота появления показания +9,999 не менее 0,9 или происходит устойчивая смена показаний +10,000 на +9,999. Затем произведите измерение входного напряжения компенсационной установкой (Umin).

Случайная составляющая инструментальной погрешности у А    _____________ ПЛ

Общую погрешность измерения (Д) в проверяемой точке nt лучают добавлением к инструментальной погрешности пзмерени погрешности дискретности (Д^ ):

Д= Дц +Д^     .             (14)

где Д^ — погрешность дискретности, равная 0,5 единицы млад шего разряда.

12. 7. Определение погрешности измерения силы постоянного тока

12. 7. I. Определение погрешности измерения силы постоян ного тока производится методом сравнения показаний волы метра и компенсационной установки.

\    12. 7. 2. Проверке на каждом пределе подлежат точк'

±10%; ±50%; ±1ОО®/о и ±120% от установленного предел! измерения.

12. 7. 3. Определение погрешности производите при помощ! средств поверки, которые соединяются согласно структурных схем приведенных на рис. 11, для пределов измерения «100 пЛ> «IjmA», «10//А» и на рис, 12 — для пределов измерена «100 jmA», «1 шА», «10 mA», «100 шА», «1 А», «5 А». Величина сопротивления добавочного резистора R1 для рис. 11 приведен! в табл. 16, а необходимые данные для рис. 12 приведены i табл. 17.

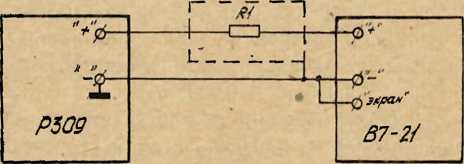

Р„с. .2. Структурная схема для определения погрешности намерения СИЛЫ постоянного тока на пределах измерения^ «100 рМ. ‘1 '"А’.                         '

2       ""кХкJ эХинеского .сонротиелення.

■i!

I

(

I

I

no

62

ПОСТОЯННОГО тока на пределе «5 А>

.         No",               No",          No',     ....

A=|Nx--если (Nx— —( > |Nx--(16)

где Д — погрешность измерения силы постоянного тока;

Nx — показания поверяемого прибора;

Рис. 13. Эквивалентная схема измерения силы постоянного тока на пределах измерения «ЮО пА>, «1 /хЛ».

Ri — внутреннее сопротивление потенциометра Р309;

R1 _ образцовое токозадающее                     измерении силы

_ входное сопротивление вольтметр

постоянного тока, равное для пределов;

<100 пА» — 100 кОм;

<1 ^(А» — 100 кОм; <10 juA* — 10 кОм.

Для определения_ сопротивления Ri соберите структурную схему, изображенную на рис. 14.

63

• 1. При измерении силы подсоедините между клеммами «т», «,—» вставного блока измерения токов шунт И25,б38.009, прилагаемый к прибору.

• 2. Поверку погрешности производите при обеих полярностях относительно входа прибора,

• 3. Допускается поверка прибора при величинах силы постоянного тока, отличающихся от указанных в таблице не более чем на ±10%.

12. 7. 5. Методика поверки погрешности измерения силы постоянного тока аналогична методике поверки погрешности измерения напряжения постоянного тока (п. 12. 6. 4.).

Погрешность измерения (Д) определится по формулам: А 1KI No' I                No',   ,No",

A=jNx---(если [,Мх—      >(Nx--(   (15)

No', No" — показания компенсационной установки; а — коэффициент сопротивления цепи, определяемый методике, указанной в п. 12. 7. 6 настоящего раздела дДя пределов измерения «100 пА», «I /zA» и «10 /г А» и равный 1 для остальных пределов.

Результаты поверки считаются удовлетворительными, если погрешность измерения меньше допустимой, указанной в п. 3. 2.

12. 7. 6. Определение коэффициента сопротивления цепи «а'> для пределов измерения «100 пА», «1/гА», «lO^ttA» производится следующим образом. Составим для структурной схемы (рис. 11) эквивалентную схему с учетом всех сопротивлении цепи (рис. 13).

определения

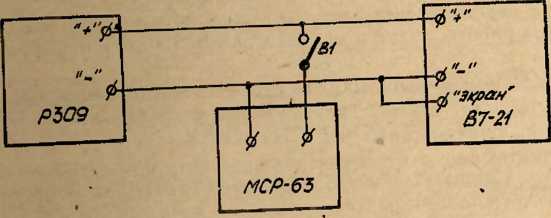

Рис 14. Структурная схема для определения внут^ннего сопротивления потенциометра Р309

Пепеключатель В1 поставьте в разомкнутое состояние. Уста-новите на магазине МСР-63. начальное сопротивление больше 10 Ол На вход вольтметра подайте от потеншюн^тра ‘“ряжение любой нолярноети. равное 1 В. получите показание Nx. Замкните переключатель В1 и, измен

Вероятная причина неисправности

• 1. Вольтметр не работает во всех положениях Переключателя, показания Индикаторного табло Не изменяются

9

• 2. Показания индикаторного табло хаотически-изменяются

  Не работает схема са

  опро-

  Не работает схема сброса

  наиболее

  неисправностей измерительного^бл^^Х^еТв'ХТг"^''-^^^

  __Таблица 22 Метод устранения

  Наименование неисправности

Вероятная причина

неисправности

пределе измерения <10 mV» показания индикаторного табло хаотически изменяются (при полной шкале) на остальных пределах вольтметр работает

• 2. На всех пределах измерения снижен динамический диапазон (знак «П» загорается при неполной шкале)

• 3. На индикаторном табло индицируется знак «П» при нулевых показаниях

  Проверьте режимы по левых транзисторов

  Выставьте резнсторо! . R6 ноль усилителя

  Неисправен УПТ или ^ольшде смещение нуля

  Уход fo генераторов

  Замените транзистор

  Проверьте напряжена смещения на варикапах преобразователя Сместите сердечник в контуре генератора

  Проверьте плату стабилизатора

  Замените микросхему в плате преобразователя

  Замените реле

  Вышел из строя стабилизатор

  Вышел из строя выходной транзистор смесителя преобразователя

  Залипло реле (Р7 или raj измерительного блока

  Вышел из строя ключ включения реле Р7 или

• 4. Вольтметр показывает ровно половину измеряемого напряжения бб

  14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  *

  14. 1. В процессе эксплуатации, а также после ремонта Тябттшгп о вольтметр универсальный В7-21 подлежит поверке в соответствии ---^с разделом 12 настоящего ТО.

  Метод устранения 14. 2. При ремонте вольтметра Необходимо соблюдать все —---------правила техники безопасности при работе с высоким напряже-

  нием до 1000 В.

  Проверьте режимы мм , л п о                                                 гх л

  росхбм платы формпр          Вольтметр должен содержаться в чистоте. Особенно

  вателя п замените в- недопустимо загрязнение измерительного блока. мрьте^декадные°”’                 хранении вольтметра в складских условиях более

  КН и замените негоднм ® Месяцев, после консервации или длительной эксплуатаций при-микросхемы; замени* ключ опроса на плат автоматики Проверьте Мсб на плат, автоматики

бора необходимо производить поверку прибора.

• 14. 5. Транспортирование вольтметра должно производиться соответствии с разделом 16 настоящего ТО.

• 15. ПРАВИЛА ХРАНЕНИЯ

15. 1? Вольтметр универсальный В7-21 является сложным прибором высокой точности, требующим аккуратного обращения — и ухода в процессе эксплуатации, хранения и транспортировки.

Срок хранения вольтметра в упаковке в условиях капитальных отапливаемых хранилищ при температуре от +5°С до -ЬЗО^С и относительной влажности до 85% составляет 7 лет, а в условиях капитальных неотапливаемых хранилищ при температуре от минус 40°С до. 4“ 30°С и относительной влажности око-ло 95% — 5 лет.

Кратковременное хранение производите в укладочном ящике, длительное — в укладочном ящике в тарной упаковке. Эксплуатационную документацию и ЗИП храните совместно с вольтметром.

15. 2. Для соблюдения правил хранения электролитических конденсаторов, применяемых в вольтметре, включайте вольтметр не реже одного раза в шесть месяцев на время не менее 30 мин.

15. 3. При длительном хранении вольтметр и ЗИП подвергайте консервации, соблюдая следующие правила.

Поверхности деталей, подлежащих консервации, следует обезжирить чистой салфеткой, смоченной бензином Б-70. Хромированные и никелированные детали дополнительно обезжирить ацетоном или, р'астворителем РВД-1, а затем протереть насухо чистой и сухой салфеткой и продуть сжатым воздухом. Нанести консервационную смазку {вазелин технический УН или смазйу ЦИАТИМ-201). Элементы ЗИПа обернуть пергаментом растительным марки А, 1 сорта.

67
