Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м»

МЕТОДИКА ПОВЕРКИ

004-30007-2017

г. Новосибирск 2017 г

  • 1 ВВЕДЕНИЕ

Настоящая методика поверки распространяется на измерители температуры многоканальные прецизионные «Термоизмеритель ТМ-12м» (далее - измерители). Методика устанавливает и определяет порядок и способы проведения первичной и периодической поверок измерителей при выпуске из производства, после ремонта и в процессе эксплуатации.

Рекомендуемый интервал между поверками - 1 год.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

Таблица 1

Наименование операции

Номер пункта методики поверки

Внешний осмотр

7.1

Проверка подлинности и целостности программного обеспечения и сохранности градуировочных характеристик

7.2

Опробование

7.3

Проверка абсолютной погрешности измерения температуры с использованием ИСХ ТС

7.4

Проверка абсолютной погрешности измерения сопротивления и температуры с использованием НСХ ТС по ГОСТ 6651 (для модификаций «Термоизмеритель ТМ-12м.4», «Термоизмеритель ТМ-12м.5»)

7.5

Проверка абсолютной погрешности измерения ТЭДС и температуры с использованием ИСХ и НСХ ТП по ГОСТ Р 8.585 (для модификации «Термоизмеритель ТМ-12м.5»)

7.6

  • 3 СРЕДСТВА ПОВЕРКИ

Перечень основных и вспомогательных средств поверки, оборудования и материалов, необходимых для проведения поверки, приведён в таблице 2.

Допускается применение средств поверки, не приведённых в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик измерителя с точностью не ниже, чем при применении указанных средств поверки.

Таблица 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4

Металлический блок для выравнивания температурного поля согласно приложению А

7.4

Термостат жидкостный «Термотест-300», диапазон от 100 до 300 °C, неравномерность ± 0,01 °C, нестабильность ± 0,03 °C

7.4

Термостат жидкостный «Термотест-100», диапазон от минус 30 до 100 °C, неравномерность ± 0,01 °C, нестабильность ± 0,03 °C

Продолжение таблицы 2

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4

Термостат жидкостный «Термотест-05-02», диапазон от минус 80 до плюс 30 °C, неравномерность ± 0,01 °C, нестабильность ± 0,03 °C

7.4

Термометр платиновый эталонный вибропрочный ПТСВ-1-2, 2-го разряда, диапазон от минус 50 °C до 230 °C

7.4, 7.5

Преобразователь сигналов ТС и ТП прецизионный «Теркон», погрешность измерения температуры ± 0,005 °C, диапазон от минус 190 °C до плюс 660 °C, погрешность измерения сопротивления ± (0,0002 + 1-10-5-/?) Ом, диапазон от 0,01 до 1000 Ом

7.5

Магазин сопротивления Р4831 к.т.0,02, погрешность ± (0,02 + 2-10'1 2 3-(/?M3JW//?„OJW* - 1)), диапазон до 111111,1 Ом

7.6

Мультиметр 34401 А, погрешность измерения

напряжения постоянного тока 0,003 %, в диапазоне от 0 до 1 В, погрешность измерения сопротивления 0,003 % в диапазоне от 0 до 1кОм

7.6

Компаратор напряжений РЗООЗ, предел допускаемой основной погрешности ± (2,5U+1 )**, диапазон от 2-10'4 до 100 В или имитатор сигналов термопар, собранный согласно схемы приложения Б.

7.6

Измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12» погрешность измерений температуры 0,05 °C в диапазоне от 0 °C до 100 °C

* RK- наибольшее значение сопротивления магазина, Ом, R - номинальное значение включенного сопротивления, Ом;

** U- номинальное значение установленного напряжения

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При подготовке к поверке и проведении поверки должны соблюдаться «Правила технической эксплуатации электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей».

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1 Внешний осмотр

Проверить:

  • - соответствие комплектности измерителя перечню, представленному в РЭ;

  • - отсутствие механических повреждений индикатора измерителя, сетевого кабеля, гибких выводов термометров сопротивления, коммутаторов, разъёмов измерителя и термометров сопротивления;

  • - наличие на измерителе и термометрах сопротивления маркировки;

  • - наличие свидетельства предыдущей поверки.

Результаты проверки считать положительными если:

  • - комплектность измерителя соответствует указанной в РЭ;

  • - маркировка измерителя и датчиков не нарушена;

  • - отсутствуют механические повреждения;

  • - представлено свидетельство о предыдущей поверке.

  • 7.2 Проверка подлинности и целостности программного обеспечения и сохранности градуировочных характеристик

Проверить подлинность и целостность программного обеспечения и градуировочных характеристик следующим образом: включить измеритель, в меню «Настройка» выбрать пункт «Формирование ИСХ ТС», в котором выбрать пункт «Идентификация». Зафиксировать появившиеся на индикаторе измерителя следующие данные:   заводской номер измерителя, версия программы, ID номер

(идентификационный номер).

Результаты проверки считать положительными, если заводской номер измерителя соответствует указанному на маркировке измерителя и на предыдущем свидетельстве, версия программы 8.0, ID номер соответствует указанному на оборотной стороне свидетельства о предыдущей поверке.

  • 7.3 Опробование

    • 7.3.1 Включить измеритель и выдержать его во включённом состоянии в течение времени установления рабочего режима.

    • 7.3.2 Присоединить к измерителю все датчики температуры, входящие в комплект поставки, установить режим «ИЗМЕРЕНИЕ».

    • 7.3.3 Зафиксировать в протоколе поверки отображение показаний всех подключённых датчиков температуры.

Результаты проверки считать положительными, если отображаются показания всех подключенных к измерителю датчиков температуры.

  • 7.4 Проверка абсолютной погрешности измерения температуры с использованием ИСХ ТС

    • 7.4.1 Подготовить в соответствии с указаниями, приведенными в эксплуатационной документации следующие средства измерений и вспомогательное оборудование:

  • - термостат жидкостный «Термотест-05-02»;

  • - термостат жидкостный «Термотест-100»;

  • - термостат жидкостный «Термотест-300»;

  • - термометр сопротивления платиновый вибропрочный эталонный ПТСВ-1-2 2-го разряда (далее - эталонный термометр);

  • - преобразователь сигналов ТС и ТП прецизионный «Теркон».

  • 7.4.2 Присоединить все ТС к измерителю так, чтобы номер ТС соответствовал номеру разъёма на измерителе.

  • 7.4.3 Выбрать пункт главного меню «ИЗМЕРЕНИЕ» и нажать клавишу ВВОД. На дисплей будет выведена таблица установленных типов характеристик для датчиков температуры каждого канала. Используя клавиши «ТАБ», выбрать канал 1, затем нажать клавишу /К, после чего на дисплей будет выведена следующая таблица:

    ИСХ:

    ТС

    <N>

    НСХП:

    50

    100

    500

    50+

    100-

    НСХ Pt:

    50

    100

    500

    50+

    100-

    НСХМ:

    50

    100

    500

    7.4.4 Используя

    клавиши

    ТАБ,

    /К или

    V

    установить курсор на ИСХ ТС и

нажать клавишу ВВОД. Затем повторить операции по 7.4.2 для всех остальных каналов измерителя. Затем нажать клавишу «ВВОД».

  • 7.4.5 Выполнить измерения температуры при воспроизводимых в жидкостных

термостатах значениях температуры (199 ±1) °C, (минус 49 ± 1) °C,  (0 ±10) °C,

(50 ± 10) °C и (140 ± 10) °C. Для этого выравнивающий блок с размещёнными в нём ТС и эталонным термометром поместить в жидкостный термостат. Выдержать в течение времени, необходимого для установления теплового равновесия, и трижды, с интервалом в 1 минуту, зафиксировать результаты измерений температуры эталонным термометром С, и измерителем X,.

  • 7.4.6 Для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м,5» при температурах 200 °C, 0 °C и минус 50 °C дополнительно проверить абсолютную погрешность измерения удалённых каналов. Проверку проводить следующим образом: подключить к измерителю коммутаторы, ТС подключить к коммутаторам, в меню измерителя остановить измерения, и запустить измерения по ИСХ с подключением через коммутаторы, затем зафиксировать температуру А) в протоколе поверки.

  • 7.4.7 Вычислить средние арифметические значения температуры, измеренные эталонным термометром и каждым из каналов измерителя.

  • 7.4.8 Вычислить для каждого канала измерителя допускаемую абсолютную погрешность измерения температуры Д/с использованием ИСХ ТС по формуле:

A/'v =тах\х>-Ch

I

где С, - среднее арифметическое значение температуры, измеренной эталонным термометром при /-той заданной температуре (i С {1, 2, 3, 4, 5}), °C;

X, - среднее арифметическое значение температуры, измеренное каналом измерителя при z-той заданной температуре.

  • 7.4.9 Вычислить абсолютную погрешность измерения температуры Д/ с использованием ИСХ ТС по формуле:

А< = тах\^\’

где А/, - абсолютная погрешность измерения температуры при /-той заданной температуре (i С {1, 2, ... 5}), °C.

Результаты проверки считать удовлетворительными, если абсолютная погрешность измерения температуры А/, с использованием ИСХ ТС не превышает пределов допускаемой абсолютной погрешности измерений температуры, указанных в таблице 4.

Таблица 4.

Измеряемая температура Г, °C

Пределы допускаемой абсолютной погрешности измерений температуры, °C

-50 < t < 0

±0,1

0</< 100

±0,05

100 </<200

±0,1

  • 7.5 Проверка     абсолютной     погрешности     измерения

сопротивления и температуры с использованием ИСХ ТС по ГОСТ 6651 (для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель Т М -12 м. 5 »)

  • 7.5.1 Установить в измерителе режим «ИЗМЕРЕНИЕ».

  • 7.5.2 Выбрать, руководствуясь п. 7.4.2 и 7.4.4 требуемую НСХ в соответствии с таблицей 5 (для диапазонов температур от минус 50 °C до 200 °C).

Таблица 5

№ канала

НСХ

R, Ом

t. °C

R, Ом

t, °C

R, Ом

t, °C

R, Ом

t, °C

1

50М

40,2

-45,5

50,0

0,0

69,3

90,0

87,9

177,2

2

50М

-45,5

0,0

90,0

177,2

3

50П

-49,0

0,0

98,5

196,6

4

Pt50

-49,8

0,0

100,0

199,8

5

100М

80,4

-45,5

100,0

0,0

138,5

90,0

175,8

177,2

6

100П

-49,0

0,0

98,5

196,6

7

100П

-49,0

0,0

98,5

196,6

8

Pt 100

-49,8

0,0

100,0

199,8

9

500М

402,0 •

-45,5

500,0

0,0

693,0

90,0

879,0

177,2

10

Pt500

-49,8

0,0

100,0

199,8

И

500П

-49,0

0,0

98,5

196,6

12

Pt500

-49,8

0,0

100,0

199,8

  • 7.5.3 Установить на магазине сопротивлений значение сопротивления R 40,2 Ом. По четырёхпроводной схеме подключить магазин сопротивлений к «Теркону». Выполнить измерение его сопротивления после чего отключить «Теркон» от магазина сопротивлений.

  • 7.5.4 Вычислить по интерполяционным уравнениям ГОСТ 6651 с точностью до 0,01 °C значение температуры Т,, соответствующее измеренному сопротивлению В, для выбранной НСХ.

  • 7.5.5 Подключить по четырёхпроводной схеме магазин сопротивлений к разъёму 1 канала измерителя.

  • 7.5.6 Спустя 1 минуту зафиксировать результаты измерений температуры X/ в протоколе поверки.

  • 7.5.7 Перевести измеритель в режим измерения сопротивления нажав клавишу V на панели измерителя, нажать клавишу «ВВОД» и зафиксировать с точностью до 0,001 Ом результат измерения 7?/ в протоколе поверки.

  • 7.5.8 Выполнить операции 7.5.3^7.5.7 для каждого канала измерителя и каждого значения сопротивления R, указанного в таблице 5.

  • 7.5.9 Для модификаций «Термоизмеритель ТМ-12м.4» и «Термоизмеритель ТМ-12м.5»: Установить в измерителе режим «ИЗМЕРЕНИЕ». Выбрать, руководствуясь

  • 7.4.2 и 7.4.4, требуемую НСХ (для диапазонов температур от минус 145 °C до минус 50 °C и от 200 °C до 700 °C) в соответствии с таблицей 6.

Таблица 6

№ канала

1

2

3

4

5

6

7

8

НСХ

100П-

Pt 100-

50П+

Pt50+

100П-

Pt 100-

50П±

Pt50+

R, Ом

42,0

100,0

6

0

172

t, °C

-142,4

-144,5

262,0

266,4

-99,1

-100,6

683,5

695,9

Примечание: t - округлённое значение температуры, соответствующее по данной НСХ сопротивлению R

  • 7.5.10 Выполнить операции   7.5.3+7.5.7   для каналов и значений

сопротивления R, указанных в таблице 6.

  • 7.5.11 Вычислить абсолютную погрешность измерения температуры для каждой измеренной температуры без учета погрешности ТС по формуле:

ДС, =Ц,-7-,|

  • 7.5.12 Вычислить для каждого канала измерителя абсолютную погрешность при представлении результатов измерений в единицах сопротивления по формуле:

Л/< =max\Rl ~В]

I

где В, - значение сопротивления, измеренное «Терконом», Ом;

Ri - значение сопротивления, измеренное каналом измерителя при z-том заданном сопротивлении, Ом.

Результаты проверки считать удовлетворительными, если абсолютная погрешность:

  • - при представлении результатов измерений в единицах сопротивления /V? находится в пределах ±(0,006 + 4-10‘5-7?) Ом, где R - измеряемое сопротивление ТС, Ом;

  • - измерения температуры без учёта погрешности ТС находится в пределах ± (0,03 + 2- 10’4 |Д) °C, где t - температура ТС, °C.

  • 7.6 Проверка абсолютной погрешности измерения ТЭДС и температуры с использованием ИСХ и НСХ ТП по ГОСТ Р 8. 585 (для модификации «Термоизмеритель ТМ-12м.5»)

    • 7.6.1 На задней стенке обоих коммутаторов, со стороны подключения ТП, разместить датчик измерителя температуры многоканального прецизионного «Термоизмеритель ТМ-12». Датчик разместить таким образом, чтобы обеспечить надёжный тепловой контакт со стенкой. Подсоединённый датчик следует изолировать снаружи слоем теплоизолятора (например, вата хлопковая или «Изоспан В») толщиной не менее 10 мм.

    • 7.6.2 Включить измеритель и выдержать его во включённом состоянии в течение 60 мин. Сформировать ИСХ ТП - ТП1, ТП2, ТПЗ, выполнив следующие действия:

  • - выбрать в меню настройки параметров измерителя пункт «ФОРМИРОВАНИЕ ИСХ ДЛЯ ТП», после чего на дисплее появится сообщение, предлагающее выбрать характеристику, которую требуется сформировать:

ВЫБЕРИТЕ ИСХ ДЛЯ ФОРМИРОВАНИЯ:

ТП1 ТП2 ТПЗ

  • - чтобы выбрать нужную характеристику, клавишей TAB установить на неё курсор и нажать клавишу ВВОД;

  • - с помощью клавиш TAB, А и V выбрать 5 реперных точек для ТП1 и 4 реперные точки для ТП2 и ТПЗ в соответствии с таблицей 7 и нажать клавишу «ВВОД»;

  • - с помощью клавиш TAB, А и V для каждой реперной точки указать точное значение температуры в соответствии с таблицей 7 и нажать клавишу «ВВОД»;

  • - с помощью клавиш TAB, А и V указать точное значение температуры в каждой реперной точке в соответствии с таблицей 7 и нажать клавишу «ВВОД», появится надпись «ИСХ ТП сформирована!».

  • 7.6.3 В качестве значения ТЭДС следует взять значения для НСХ типа S, В и L по ГОСТ Р 8.585 в соответствии с таблицей 7, выполнив действия по 7.4.2.

  • 7.6.4 Используя клавиши ТАБ, А или V выбрать тип НСХ ТП в соответствии с указаниями таблицы 8.

Таблица 7

ИСХ ТП1:

Значения ТЭДС и температуры по НСХ типа S по ГОСТ Р 8.585

нс: Значеш тем перат; типа В по

<ТП2: и ТЭДС и /ры по НСХ ХЭСТР 8.585

ИСХ ТПЗ:

Значения ТЭДС и температуры по НСХ типа L по ГОСТ Р 8.585

ТЭДС, мВ

Температура,

°C

ТЭДС, мВ

Температура,

°C

ТЭДС, мВ

Температура,

°C

0,000

0,010

0,291

250,00

-9,203

-190,0

1,715

231,928

2,165

660,000

-5,641

-100,00

3,447

419,527

6,995

1220,00

-1,242

-20,00

5,860

660,323

13,591

1800,00

0,000

0,01

10,575

1084,620

  • 7.6.5 Подключить все каналы измерителя параллельно к выходу калибратора компаратора РЗООЗ. К этому же выходу подключить мультиметр 34401А (далее -мультиметр).

  • 7.6.6 Задать с помощью компаратора значение ТЭДС U в соответствии с таблицей 8. Зафиксировать результаты измерений ТЭДС Exi мультиметром. Отключить мультиметр от компаратора.

  • 7.6.7 Зафиксировать результат измерений температуры свободных концов для каждого коммутатора tx, измеренный измерителем температуры многоканальным прецизионным «Термоизмеритель ТМ-12», для НСХ типа S0 и типа В принять tx = 0 °C.

  • 7.6.8 Вычислить по интерполяционным уравнениям ГОСТ Р 8.585 с точностью до 0,01 °C значение ТЭДС свободных концов Ещ для каждого z-ro канала, используя значение измеренной температуры свободных концов tx.

  • 7.6.9 Вычислить значение ТЭДС, с учётом температуры свободных концов по формуле:

Е, - Ех, + Е()\

  • 7.6.10 По интерполяционным уравнениям ГОСТ Р 8.585, вычислить температуру 7), используя значение ТЭДС Е, с учётом типа НСХ по каждому каналу.

  • 7.6.11 Подключить компаратор к разъёму соответствующего канала измерителя. Спустя 1 минуту зафиксировать X, - результаты измерений температуры измерителем.

  • 7.6.12 Нажать на панели измерителя кнопку А. и установить представление результатов измерений в единицах ТЭДС. Спустя 1 минуту зафиксировать результаты измерений U\ измерителем.

  • 7.6.13 Выполнить операции 7.6.5+7.6.12 для каждого канала измерителя и каждого значения ТЭДС U, указанной в таблице 8. В таблице приведены значения температур при условии нахождения свободных концов ТП в температуре плюс 23,0 °C. У ТП типа В температура свободных концов равна 0 °C.

Таблица 8

канала

НСХ

U мВ

/, °C

U, мВ

/, °C

С/, мВ

t, °C

1

М

-5,00

109,1

-1,0

0,2

3,0

85,0

2

К

-5,00

-118,0

25,0

623,9

50,0

1257,7

3

L

-5,00

-58,6

25,0

342,3

50,0

627,0

4

J

-5,00

-80,9

25,0

478,2

50,0

888,8

5

Т

-5,00

126,5

0,0

23,0

10,0

230,1

6

S

0,00

23,0

5,0

589,4

10,0

1046,8

7

S0

0,00

0,0

5,0

576,5

10,0

1035,6

8

N

0,00

23,0

25,0

727,5

42,0

1166,7

9

В

0,40

289,8

5,0

1018,0

10,0

1491,4

10

ИСХТП1

0,00

23,0

1,0

162,6

10,0

1046,8

И

ИСХ ТП2

1,00

449,6

5,0

1018,0

10,0

1491,4

12

ИСХ ТПЗ

-9,00

142,6

-7,0

-97,2

-3,0

-24,2

Примечание - t -округлённое значение температуры, соответствующее по данной НСХ ТЭДС U, при температуре свободного конца 0 °C

  • 7.6.14 Вычислить для каждого канала абсолютную погрешность измерения температуры по формуле:

^=X,-Tt

где дЛ, - абсолютная погрешность измерения температуры для каждого канала (/ С{1,2,... 12}), в каждой измеряемой точке (NС{1,2,3}), °C.

  • 7.6.15 Вычислить для каждого канала абсолютную погрешность при представлении результатов измерений в единицах ТЭДС Д7/,у по формуле:

ли? = и,-Ех,

где ДТ/7,-абсолютная погрешность измерения ТЭДС для каждого канала (z С{ 1, 2,... 12}), в каждой измеряемой точке (УС{1, 2, 3}), мВ.

Результаты проверки считать удовлетворительными, если по всем подключённым датчикам отображаются значения ТЭДС и температуры, абсолютная погрешность измерения:

  • - ТЭДС Д£/ находится в пределах ± (0,006 + 4-10'5 |£/|) мВ;

  • - температуры ТП с заданными ИСХ находится в пределах, указанных в таблице 9;

  • - погрешность измерения температуры ТП Д/ с заданными НСХ либо ИСХ находится в пределах, указанных в таблице 9.

Таблица 9

Тип ТП

Диапазон, °C

Пределы допускаемой абсолютной погрешности

по ИСХ, °C

по НСХ, °C

S

от минус 50

от 0

от 140

до 0 °C до 140 °C до 1768 °C

± (1,2 + 2,1-10’3-/)* ± (1,2 - 2,1-10’3-/) ±0.9

± (1,0 + 2,7-10’3-/)

± (1.0-2,7-10’3-/) ±0,6

в

от 250

от 449

до 449 °C до 1820 °C

± (3,7 - 0,004-/) ±1,9

± (3.4 - 0,004-/)

± 1,6

L

от минус 200 от минус 15,8 от 0

от 15,5

до минус 15,8 °C до0°С

до 15,5 °C

до 800 °C

±0,7

±(1,0+ 19,0-10'3-/) ±(1,0- 19,4-10'3-/)

±0,7

0,3

К

от минус 200 от минус 25,9 от 0

от 25,0

до минус 25,9 °C до0°С

до 25,0 °C

до 1372 °C

±0,7

±(1,0+ 11,6-10’3-/) ±(1,0- 12,0-1О'3-/)

±0,7

0,3

N

от минус 200 от минус 39.1 от 0

от 37,7

до минус 39,1 °C

до 0 °C

до 37,7 °C

до 1300 °C

±0.7

± (1,0 + 7.7-10'3-/)

± (1,0 - 8,0-10’3-/)

±0,7

0.6

Т

от минус 200 от минус 26,6 от 0

от 25,2

до минус 26,6 °C до0°С

до 25.2 °C

до 400 °C

±0,7 ±(1,0+ 11,3-1О’3-/) ±(1,0- 11,9-10’3-/)

±0,7

0,3

J

от минус 210

от минус 20

от 0

от 19,6

до минус 20 °C

до 0 °C

до 19,6 °C

до 1200 °C

±0,7

±(1,0+ 14,9-1О'3-/) ±(1,0- 15,3-1О’3-/)

±0.7

0,3

М

от минус 200 от минус 24,0 от 0

от 23,0

до минус 24,0 °C

до 0 °C

до 23,0 °C

до 100 °C

±0,7

±(1,0+ 12,4-10’3-/) ±(1,0- 13,2-10'3-/)

±0,7

0,4

so**

  • - от минус 50 до 0 °C

  • - свыше 0 до плюс 140 °C свыше плюс 140 до плюс 1768 °C

-

±(1.0+3,4-10’3-/)

±(1.0-3,4-10’3-/) ±0.5

t - измеряемая температура, °C

** ТП с типом НСХ S по ГОСТ Р 8.585 без компенсации температуры свободных концов ТП

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки выдается свидетельство о поверке по форме, установленной Приказом Министерства промышленности и торговли РФ № 1815 от 02.06.2015. На оборотной стороне свидетельства о поверке дополнительно указывается ID номер и, в случае, если представлено менее 12 термометров сопротивления, входящих в комплект измерителя, указываются заводские номера ТС с номерами каналов, к которым они подключаются. Поверочное клеймо наносится на свидетельство о поверке.

При отрицательных результатах поверки выдается извещение о непригодности к применению с указанием причин непригодности по форме, установленной Приказом Министерства промышленности и торговли РФ № 1815 от 02.06.2015.

РАЗРАБОТАЛ:                            /Э''"

Нам. сектора ФГУП «СНИИМ» _____________//'/________ Д.А. Гривастов

ПРИЛОЖЕНИЕ А

(обязательное)

Металлический блок для выравнивания температурного поля

Краткое описание

Металлический блок для выравнивания температурного поля (далее - блок) предназначен для уменьшения неравномерности температуры в местах размещения эталонного термометра и ТС поверяемого прибора.

Блок изготавливается из меди, никеля, алюминия (а также сплавов на их основе) или стали. Расположение гнёзд для ТС и эталонного термометра выполняется в соответствии с рисунком А.Е

Рисунок А. 1

Диаметр гнёзд, глубина гнёзд и длина выравнивающего блока выбирается исходя из диаметров эталонного термометра и ТС и требований к глубине погружения эталонного термометра и ТС, изложенных в их эксплуатационной документации.

Для предотвращения контакта эталонного термометра и ТС с рабочей жидкостью жидкостного термостата, блок оснащается плотно навинчивающейся трубкой, через которую продеваются выводы эталонного термометра и ТС. Торец трубки, выводы эталонного термометра и ТС следует изолировать снаружи слоем теплоизолятора (при температурах до 100 °C - вата хлопковая или «Изоспан В», при температурах от 100 до 200 °C - стекловолокно) толщиной не менее 30 мм.

Указания по применению

Корпус блока должен быть полностью погружён в рабочий объём термостата и не должен препятствовать предусмотренной конструкцией термостата циркуляции рабочей жидкости.

Эталонный термометр размещают в гнезде 7.

Перед первым использованием блока в термостате при данной температуре необходимо оценить неравномерность распределения температуры между его гнёздами. Для этого в установившемся температурном режиме (изменение температуры в термостате не более 0,01 °C в течение 15 минут) в соседние гнёзда помещают два ТС, выдерживают не менее 15 минут, затем измеряют их сопротивление, получая значения R1(|) И К-2(1) (с погрешностью измерений в температурном эквиваленте не более ± 0,005 °C).

После этого один из термометров перемещают в наиболее удалённые гнёзда блока, выдерживают не менее 15 минут, затем вновь измеряют сопротивление обоих термометров, получая значения Кц2) и R2(2)-

Вычисляют значения:

AR<i) = Ri(i) - R2(i),

AR(2) = Rl(2) - R2(2),

а затем              AR = |(1 + L(i)/L(2))-(AR(i) - AR{2))|,

где L(i) и L(2) - расстояния между гнёздами, в которых размещались ТС при первом и втором измерениях сопротивления соответственно.

Полученное значение в температурном эквиваленте не должно превышать 0,005 °C.

ПРИЛОЖЕНИЕ Б

(справочное)

Имитатор сигналов термопар

Краткое описание

Имитатор сигналов термопар (далее - имитатор) предназначен для имитации ТЭДС ТП при настройке и испытаниях прибора.

Имитатор состоит из прецизионного опорного источника напряжения 1 и магазина сопротивлений 2 в соответствии с рисунком Б.Е

ИОН

О 0 0 О

о о о о

' ТЭДС

1 2
  • 1 - прецизионный опорный источник напряжения;

  • 2 - магазин сопротивлений.

Рисунок Б. 1

Напряжение 2,5 В с прецизионного опорного источника напряжения поступает на магазин сопротивления. С помощью декадных переключателей формируется необходимое значение ТЭДС.

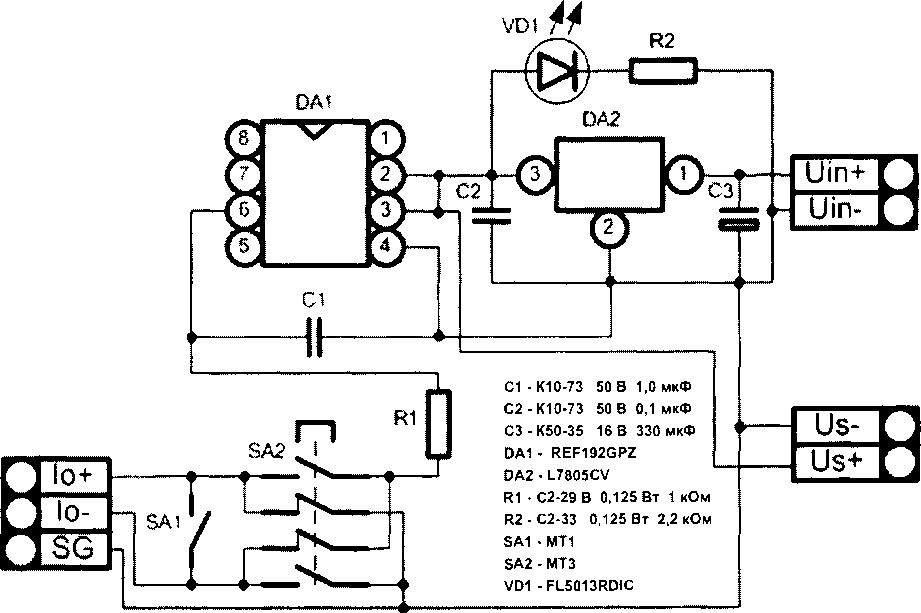

Схема электрическая принципиальная прецизионного опорного источника напряжения приведена на рисунке Б2.

Рисунок Б.2

Указания по применению

Нормальные условия применения имитатора:

  • - температура окружающей среды                              (20 ± 2) °C;

  • - относительная влажность воздуха                           от 25 до 80 %;

  • - атмосферное давление               (84 - 106,7) кПа [(630 - 800) мм.рт.ст.].

Рабочие условия применения имитатора:

  • - температура окружающей среды                             (20 ±5) °C;

  • - относительная влажность воздуха от 25 до 80 % в рабочем диапазоне температур;

  • - атмосферное давление               (84 - 106,7) кПа [(630 - 800) мм.рт.ст.].

Подключить имитатор к источнику питания постоянного тока напряжением (9±0,5) В, например, к элементу питания 6F22 «Крона».

Подключить к выходу имитатора мультиметр «Agilent 34401 А» и измеритель температуры многоканальный прецизионный «Термоизмеритель ТМ-12м.5».

С помощью декадных переключателей установить необходимое значение ТЭДС. Правильность установки значения ТЭДС контролируется мультиметром.

15

1

УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                             20 ± 5;

  • - относительная влажность воздуха, %                        не более 75%;

  • - атмосферное давление, кПа                                  от 84 до 106,7.

2

ПОДГОТОВКА К ПОВЕРКЕ

3

Подготовить к работе металлический блок для выравнивания температурного поля (далее выравнивающий блок). Описание и эскиз выравнивающего блока приведены в приложении А.

4

Перед проведением проверки необходимо включить измеритель не менее чем за 60 минут до начала измерений.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
