Методика поверки «Адаптеры диагностические тональных рельсовых цепей АДТРЦ» (ПРКТ.468213.001МП-ЛУ)

УТВЕРЖДАЮ

Заместитель ген

ФБУ «Тест-С/Пет^рбург»

АДАПТЕР ДИАГНОСТИКИ ТОНАЛЬНЫХ РЕЛЬСОВЫХ ЦЕПЕЙ

АДТРЦ

Методика поверки

ПРКТ.468213.001МП-ЛУ г. Санкт-Петербург 2019 г.

СОДЕРЖАНИЕ

• 1. Общие сведения

• 2. Операции поверки

• 3. Средства поверки

• 4. Требования к квалификации поверителей

• 5. Требования безопасности

• 6. Условия поверки

• 7. Подготовка к поверке

• 8. Проведение поверки

• 9. Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Настоящая методика поверки распространяется на адаптеры диагностики тональных рельсовых цепей АДТРЦ (в дальнейшем АДТРЦ) и устанавливает методы и средства первичной и периодической поверки

Адаптеры диагностики тональных рельсовых цепей АДТРЦ применяются для измерений переменного напряжения на входах путевых приемников ПП, ППМ, ПРЦ4Л и на выходах путевых генераторов ГПЗ, ГП4, ГП41 в широкополосном или в селективном режиме, постоянного напряжения на входах путевых приемников, в системах диспетчерского контроля и технического диагностирования устройств электрической централизации на железнодорожном транспорте.

Интервал между поверками - 3 года.

• 2.1 При проведении поверки должны быть выполнены операции в последовательности, указанной в табл. 1.

Таблица 1 - Операции поверки

• 2.2 Допускается поверка отдельных измерительных каналов адаптеров АДТРЦ и поверка для меньшего числа измеряемых величин (напряжений) в соответствии с заявлением владельца СИ с обязательным указанием в свидетельстве о поверке информации об объёме проведённой поверки.

• 3.1 Для проведения поверки в качестве источника эталонного сигнала рекомендуется использовать калибратор универсальный Н4-11 или другие источники эталонного сигнала с аналогичными метрологическими характеристиками. Основные метрологические характеристики калибратора Н4-11 приведены в таблице 2.

Таблица 2 - Основные метрологические характеристики калибратора Н4-11

• 3.2 Допускается применять другие средства поверки и испытательное оборудование, обеспечивающие метрологические характеристики с требуемой точностью. Средства измерений, используемые для поверки, должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

• 4.1 Поверку АДТРЦ имеют право выполнять лица, имеющее квалификационную группу по электробезопасности не ниже 2й по охране труда при эксплуатации электроустановок потребителей (ПТЭЭП) до 1 000 В и аттестованные в качестве поверителя.

• 4.2 Перед началом поверки, поверитель должен ознакомиться с руководством по эксплуатации адаптера диагностики тональных рельсовых цепей АДТРЦ ПРКТ.468213.001РЭ и настоящей методикой поверки.

• 5.1 Организация работ по поверке осуществляется в соответствии с требованиями «Правил эксплуатации электроустановок потребителей» и «Межотраслевых правил по охране труда (правил безопасности) и при эксплуатации электроустановок» ПОТ РМ-016-201 (РД 153 - 34.0 -03.150-00) для установок до 1000 В.

• 5.2 При проведении поверки АДТРЦ необходимо соблюдать требования безопасности, приведенные в руководстве по эксплуатации и других нормативных документов на средства измерений.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

  - температура окружающего воздуха, °C - относительная влажность воздуха, не более, % - атмосферное давление, кПа - напряжение сети питания, В - частота сети питания, Гц	от 15 до 25 80 от 84 до 106 220 ±4,4 от 49 до 51
  - напряжение питания от источника переменного напряжения частотой 50 Гц, В	19,0 ±1,9

- напряжение питания от источника постоянного напряжения, В

24,0 ±2,4

• 7.1 Перед проведением поверки следует выполнить следующие подготовительные операции:

• - подготовить к работе средства поверки в соответствии с требованиями эксплуатационной документации на них;

• - проверить наличие действующих свидетельств о поверке на средства измерений;

• - монтаж АДТРЦ выполнить в соответствии с требованиями п. 2.1.3 Руководства по эксплуатации ПРКТ.468213.001РЭ и схемой для опробования и определения метрологических характеристик.

• 8.1 Поверка АДТРЦ проводится в последовательности, указанной в таблице 1 настоящей методики. Заключение по результатам внешнего осмотра, опробования и определения метрологических характеристик заносят в протокол, форма которого приведена в Приложении Б.

• 8.2 При необходимости перед проведением поверки с прибора удаляют загрязнения и выдерживают его не менее шести часов в нормальных условиях.

• 8.3 Внешний осмотр.

При проведении внешнего осмотра АДТРЦ проверяют:

• - соответствие заводского номера прибора номеру, указанному в Паспорте;

• - наличие и чёткость надписей на маркировочной табличке и корпусе;

• - отсутствие механических повреждений;

• - прочность крепления элементов корпуса, разъемов и клемм.

• - 8.4 Опробование.

Для опробования и определения метрологических характеристик, подключить АДТРЦ к средствам поверки в соответствии со схемой, приведенной в Приложении А, и подготавливают приборы к работе в соответствии с эксплуатационной документацией.

При опробовании выполнить проверку работоспособности АДТРЦ:

• - настроить все каналы на селективный режим измерения напряжения частотой 420 Гц с манипуляцией 8 Гц и убедится в том, что все каналы правильно настроились на данный режим;

-включить и перевести калибратор Н4-11 в режим формирования переменного напряжения с частотой 420 Гц и манипуляцией 8 Гц;

• - установить на выходе калибратора среднеквадратическое значение переменного манипулированного напряжения U_K = 5 В;

• - подключить выход калибратора к объединенным входам АДТРЦ;

• - считать данные по измерениям со всех каналов и убедиться, что измеренные значения напряжений U_H3M находятся в диапазоне от 4,875 до 5,125 В;

Если все каналы измеряют напряжение в указанном диапазоне, то АДТРЦ работоспособен и опробование выполнено с положительным результатом.

8.5 Определение метрологических характеристик.

• 8.5.1 Относительную погрешность измерений (<5(7) для каждого измерительного канала определяют по формуле:




где:   и_каЛиб ~ значение напряжения, задаваемого с калибратора;

^адтрц- значение напряжения, измеренного АДТРЦ.

На каждый аналоговый вход измерительного канала АДТРЦ подать напряжение с калибратора Н4-11. Через 15 с зарегистрировать измеренное АДТРЦ напряжение и вычислить погрешность.

Режимы поверки и формы таблиц приведены в Приложении В.

• 8.5.2 Режимы поверки, формы таблиц и значения напряжений входных сигналов, их частоты и частоты манипуляции, приведены в табл. В1.

• 8.5.3 Результаты измерений напряжения занести в табл. В2.

• 8.5.4 Относительную погрешность измерений занести в табл. ВЗ.

• 8.5.5 Результаты поверки занести в табл. В4.

Результаты поверки считают положительными, если относительная погрешность не превышает значений пределов относительной погрешности 8₀.

• 8.5.6 Для автоматизации процесса поверки и для обработки результатов измерений рекомендуется использовать специальную сервисную программу, позволяющую выполнять поверку одновременно для нескольких АДТРЦ, используя один калибратор Н4-11.

Режимы работы АДТРЦ и значения напряжений, устанавливаемые на калибраторе Н4-11 при помощи сервисной программы, должны соответствовать режимам и значениям напряжений, приведенным в табл. В1 Приложения В настоящей методики.

• 9.1 Результаты поверки оформляют протоколом поверки по форме (Приложение Б) с таблицами результатов измерений (Приложение В).

• 9.2 При положительных результатах первичной поверки знак поверки в виде оттиска доверительного клейма наносится в паспорт АДТРЦ, при периодической поверке - на свидетельство о поверке в виде оттиска поверительного клейма и на лицевую панель адаптера в виде наклейки.

• 9.3 При отрицательных результатах поверки, оформляется извещение о непригодности к применению и делается соответствующая запись в паспорте АДТРЦ.

Схема для опробования

и определения метрологических характеристик

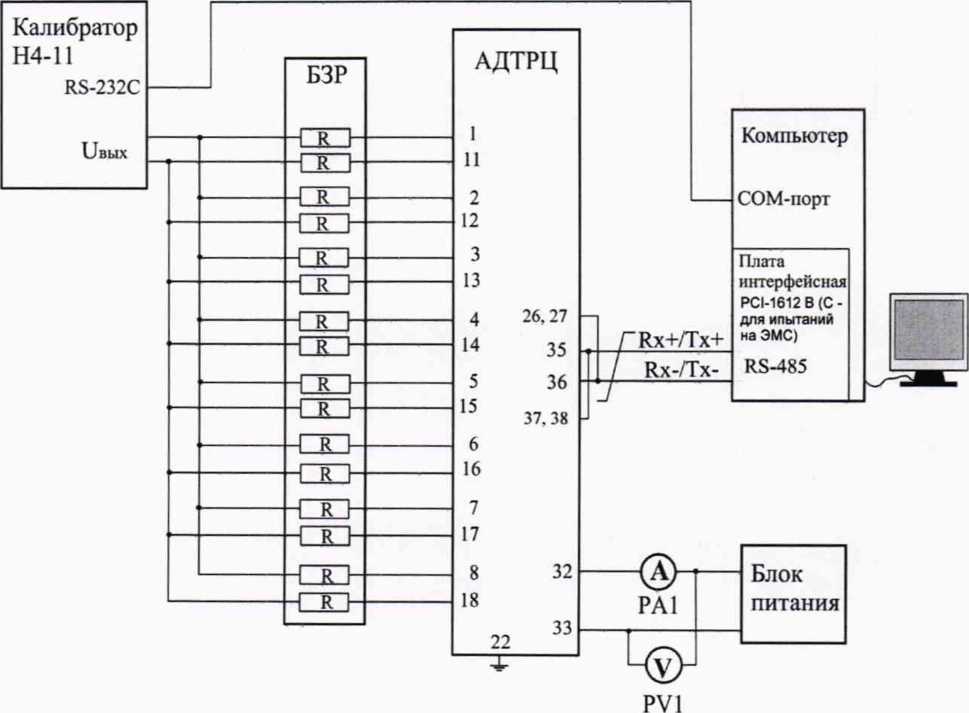

Схема для опробования и определения метрологических характеристик АДТРЦ включает компьютер, калибратор, блок питания и блок защитных резисторов.

Компьютер обеспечивает обработку информации и переключение режимов работы АДТРЦ по интерфейсу RS-485 (подключение АДТРЦ к компьютеру осуществляется через разъем специализированной платы).

Измеряемые напряжения подаются от калибратора на объединенные дифференциальные аналоговые входы восьми каналов АДТРЦ через блок защитных резисторов (БЗР) с резисторами С2-29В-2,0 номинальным сопротивлением 6,81 кОм ±0,1 %.

Питающее напряжение на АДТРЦ подается от источника переменного напряжения с частотой 50 Гц, напряжением (19,0± 1,9) В или источника постоянного напряжения (24,0±2,4) В.

Монтаж АДТРЦ должен быть выполнен в соответствии с требованиями п. 2.1.3 Руководства по эксплуатации ПРКТ.468213.001РЭ.

Форма протокола поверки

ПРОТОКОЛ

поверки №____от__________20____г адаптера диагностики тональных рельсовых цепей

АДТРЦ

Год выпуска первичная / периодическая

Приложение - Таблицы результатов поверки измерительных каналов на___л.

Заключение: АДТРЦ________________________.

годен/не годен

Приложение В

Режимы поверки и форма таблиц протокола поверки

Для широкополосного и селективного режимов определение основной относительной погрешности измерения СКЗ сигналов переменного напряжения проводится для пяти значений измеряемого напряжения Uo в диапазонах:

Определение основной относительной погрешности измерений постоянного напряжения проводится для пяти значений в диапазоне от 0,05 до 18,00 В.

Таблица В2 - Результаты измерений

Таблица ВЗ - Относительная погрешность измерений, %

Таблица В4 - Результат поверки, + / -

Лист регистрации изменений
