СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ ПРОТЕЙ-GMSC

Методика поверки

5295-001 -54213703-2016МII

А.4 (Z5I5&-16

СОГЛАСОВАНО

Содержание

7 I Опробование ....................................................

о оо

7 2 Определение метрологических характеристик

ПРИЛОЖЕНИЕ А.......................................................................................................................

.Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

А I Формирователь телефонных соединений Призма Общие сведения

А 2 Математическая модель процесса испытаний

16

Таблицы результатов поверки.............................................................................................

16

ПРИЛОЖЕНИЕ В

17

Описание формата файла подробного учета тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок системы измерений длительности соединений ПРОТЕЙ-GMSC, далее - ( ИДС

СИДС входит в состав комплекса оборудования с измерительными функциями ПРОТЕЙ-GMSC и используется на сети связи общего пользования в качестве узла связи с территориально распределенной архитектурой сетей подвижной радиотелефонной связи стандартов UMTS и GSM 900/1800, версия ПО 2.1, производства ООО «Научно-Технический Центр ПРОТЕЙ», г Санкт-Петербург

Методика разработана в соответствии с рекомендацией РМГ 51-2002 «ГСП Документы на методики поверки средств измерений Основные положения»

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав выше названного оборудования

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности эксплуатации системы

Поверку системы осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росстандарта на данные виды работ

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

  • 1 Опробование

  • 2 Определение метрологических характеристик

  • - абсолютная погрешность определения длительности телефонного соединения;

  • - вероятность неправильного тарифицирования телефонного соединения

  • 7.1

  • 7.2

+

2 Средства поверки
  • 2.1     При проведении поверки должны применяться эталонные средства измерений, указанные в таблице 2

  • 2.2    Эталонные средства измерений должны быть исправны, поверены и иметь свидетельство <отметку в паспорте) о поверке или клеимо

Таблица 2

Наименование СИ

Предел измерений.с

Основная погрешность, с

Тип СИ

Примечание

1 Формирователь телефонных соединений

1 - 3600

±0,25

Призма

4а2 770.061 ТУ

П р и м е ч а н и я

  • 1 Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками

  • 2 В приложении А приведены характеристики прибора ПРИЗМА и математический аппарат. положенный в основу обработки результатов поверки (испытаний).

  • 3 В приложении Б приведены таблицы результатов поверки

3 Требования к квалификации поверителей

К проведению поверки допускаются лица

  • - аттестованные в качестве поверителей систем измерений длительности соединений,

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов,

  • - имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS.

  • - имеющие квалификационную группу по технике безопасности не ниже 111

4 Требования безопасности

4 1 Корпус PC должен быть заземлен

4 2 Рабочее место должно иметь соответствующее освещение

  • 4 3 При проведении поверки запрещается

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования,

  • - производить работы по подключению соединительных кабелей при включенном питании Призмы и PC

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия

  • - температура окружающей среды                                   (25 ± 10) °C;

  • - относительная влажность воздуха                                от 45 % до 80 %;

  • - атмосферное давление                 от 84,0 до 105,7 кПа (от 630 до 800 мм рт ст )

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы

  • - проверить срок действия свидетельства о поверке прибора Призма.

  • - разместить на рабочем столе персональный компьютер (PC), прибор Призма и принтер;

  • - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В,

  • - собрать схему измерений в соответствии с рисунком I и руководством по эксплуатации на прибор Призма,

  • - проверить (экран монитора PC) версию программного обеспечения.

  • - PC должен быть оснащен операционной системой WINDOWS-98/2000Pro/\P

  • - получить у оператора телефонные номера, задействованные при поверке,

  • - подключить абонентов «АА» и «АО» прибора Призма к оборудованию ПРОТЕЙ-GMSC через абонентский SIP шлюз по аналоговым абонентским линиям, с образованием до 8-ми каналов связи, в соответствии с рисунком 1

Призма                           SIP, Н 323

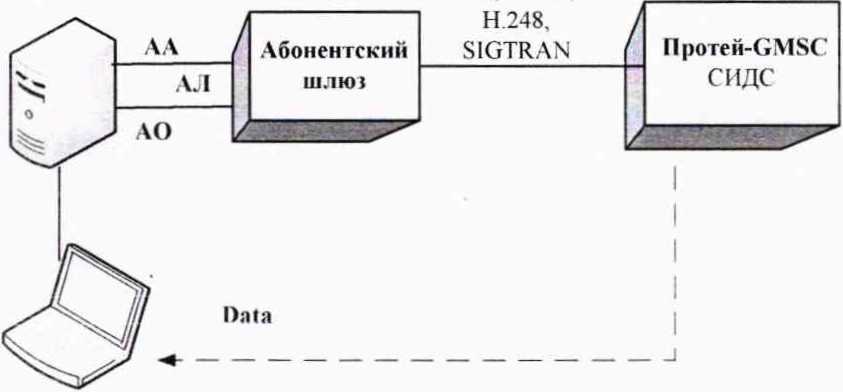

Рисунок 1 - Схема поверки СИДС

7 Проведение поверки

7.1 Опробование

  • 7.1 I Включить питание PC и прибора Призма.

    • 7.1.2 Осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ" Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • - после окончания инсталляции на жестком диске PC будет создан каталог PR1ZMA с программами для управления работой прибора Призма;

  • 7.1.3 Запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4аЗ.060.045 программное изделие Призма). После загрузки программы на экране монитора PC открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

7.1.2 Выполнить подготовительные операции.

  • 7.1.2.1 Создать конфигурацию:

  • - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации,

  • - в диалоговом боксе Имя файла введите наименование поверяемого оборудования (например, ПРОТЕЙ-GMSC) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - ПРОТЕЙ-GMSC.pri;

  • 7 1 2.2 Создать настройку поверки:

  • - в главном меню открыть ПриборХНовая настройка, открывается окно Создание новых данных прибораХНастройка комплектов;

  • - окно Настройка комплектов имеет четыре вкладки Назначение, Вид набора, Собственные номера, Набираемые номера;

  • - в окне Назначение - в диалоговый бокс - Глобальная настройка прибораХИмя настройки ввести наименование поверяемого оборудования (например, ПРОТЕЙ-GMSC), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры -по умолчанию. Неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

  • - в окне Вид набора установить - частотный тип набора номера для всех комплектов,

  • - выбрать подпункт: Собственные номера;

  • - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой СервисХВыделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки,

  • - в качестве Абонентов ввести номера ПРОТЕЙ-GMSC, к которым подключены абоненты «АА» прибора Призма,

  • - в качестве Ответчиков ввести номера ПРОТЕЙ-GMSC, к которым подключены абоненты «АО» прибора Призма;

  • - в окне Набираемые номера необходимо повторить номера Ответчиков;

  • - открыть вкладку Режим работыХрежнм

а) Общие - ввести Облегченный режим анализа сигнала,

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение- 1000 мс,

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

  • - открыть вкладку С НДС - открывается окно Настройка СИДС. имеющая три вкладки Настройка, Алгоритм испытаний, Связь,

  • - открыть окно Настройка\Выбор СИДС

а) Ка тегории - представлены виды коммутационного оборудования,

б) АНУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции,

г) СПС - системы подвижной связи,

д) НИ - платформы, интеллектуальные платформы, анализаторы протоколов,

е) НОВ центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации;

  • - выбрав вид коммутационного оборудования - ИП. необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора ПРОТЕЙ-GMSC;

  • - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

  • - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты поверки СИДС (например, дата поверки - 050716.txt)

а)  Коррекция времени - необходимо откорректировать машинное время PC по машинным часам поверяемого оборудования, допустимая погрешность г 2 с,

б) пдв - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 10 промилле;

  • - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют точке 1 таблицы 3 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап.

  • - закрыть окно, сохранив произведённые настройки;

  • - вкладка Связь используется при обработке результатов поверки

7 1.3 Установление связи PC с прибором Призма.

  • - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки открывается окно Панель прибора с настройкой ПРОТЕИ-G.VISC.gn, происходит автоматическая связь PC с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных в коричневый, появляется сообщение о подключении прибора: Прибор подключен к COM I (или COM2. USB);

    ПРОТЕЙ-GMSC.pri;

    - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом

  • - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ. нужно открыть в главном меню опцию Сер-вибДопо.тнительная настройка прибора и ввести требуемые изменения в схему настройки

7 1 4 Запуск программы опробования

  • - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

  • - процедуру опробования Призма выполняет автоматически по заранее заданной программе, она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям

  • - по завершении в окне программы появляется сообщение Работа завершена

7 1 5 Процедура снятия учетной информации с поверяемого оборудования

  • - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл в который записывалась учетная информация о проведенных тестовых вызовах.

  • - в приложении В приведено описание формата файла учета тарифной информации.

I 6 Копирование результатов опробования при помощи I SB - накопителя

  • - иоверитель должен скопировать полученный у оператора учетный файл на жесткий диск PC в каталог Prizma\Statistics\HMH конфш урацнн\дата испытаний;

  • - в главном меню открыть окно Прнбор\Настройка из конфигурации, появится окно Редактирование данных прибора ПРОТЕЙ-GMSC.gn, затем щелкнуть по вкладке СИДС\Связь, далее в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*),

где* - буква, которой обозначен I SB - накопитель в структуре каталогов,

  • - в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать,

  • - откроется окно с запросом - куда копировать, необходимо выбрать каталог ПРОТЕЙ-GMSC, далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да,

  • -  в результате данных действий станционный файл будет скопирован в каталог Pnznia\Statistics\iiMH конфш урации\дата испытаний и готов к статистической обработке

7 1 7 Обработка результатов опробования (проверка работы конвертора),

  • - выбрать в главном меню пункт Испытання\Статистнка СИДС На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

  • - запускается программа расчета статистики СИДС. Призма автоматически обрабатывает результаты опробования по заложенной программе,

  • - в результате выдается диалоговое окно Статистика СИДС Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок Текущие результаты. Итоговые результаты. Показания СИДС, Отказы С ИДС, Доверительные интервалы;

  • - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно).

а) при успешном результате опробования процедура поверки продолжается;

б)  при неуспешном результате процедура поверки прекращается до устранения неисправности

7.2 Определение метрологических характеристик

7 2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

7 2 2 Для СИДС нормируются следующие MX

  • - пределы допускаемой абсолютной погрешности определения длительности телефонного

соединения в диапазоне от1 до 3600 с                                        ± 1 с;

  • - вероятность неправильного представления исходных данных для тарифицирования телефонного соединения должна быть, не более                                     0.0001

  • 7.2.3 В процессе поверки для СИДС определяются

  • - систематическая составляющая погрешности.

  • - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности.

  • - ^5°о-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности

  • 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1-

7 2 5 Выполнить процедуру настройки поверки

  • - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1 - 6 таблицы 3 Применить;

  • - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

7 2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3

Таблица 3

i № точки, i

Длительность телефонных соединений в i - и точке, , с

Количество телефонных соединений. N)

Первичная поверка

Периодическая поверка

1

20

16

16

2

3600*

8

-

3

600

16

8

4

200

16

16

5

100

16

16

6

3

300

250

*В    случае    невозможности    установления    длительности    соединения.    равной

3600 с. по причине особенностей программного обеспечения данного типа СИДС. установить максимально возможную длительность, указанную оператором связи.

8 Обработка результатов измерений
  • 8.1 Обработка результатов измерений и определение MX (раздел 7) производится полностью автоматически в PC по соответствующей программе

  • 8 2 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика

8 3 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика

  • 8.4 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки

9 Оформление результатов поверки
  • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г № 1815

  • 9 2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается

9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки

Приложение А

(справочное)

Характеристики прибора ПРИЗМА, математический аппарат обработки испытаний

АЛ Формирователь телефонных соединений Призма. Общие сведения

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой про-граммно-аппаратный комплекс, сопряженный с персональным компьютером (PC), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния

Прибор работает под управлением специально разработанного пакета программного обеспечения PR1ZMA. функционирующего в операционной среде WINDOWS-9X/2000Pro/XP

Требования к характеристикам, которым должен отвечать используемый PC

  • - процессор не ниже Pentium 2;

  • - емкость ОЗУ нс менее 128 Мбайт.

  • - емкость НДД не менее 10 Гбайт.

  • - CD ROM.

  • - наличие свободного порта RS 232 или порта USB (для подключения прибора)

Прибор подключается к аналоговым абонентским линиям от АТС любых типов и позволяет устанавливать до восьми или до 16 телефонных соединений одновременно, в зависимости от варианта исполнения прибора Призма

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный

Погрешность формирования длительности телефонного соединения, с:

  • - в интервале длительностей              от (1 ±0.25) до (3600г0.25) с;

  • - в интервале длительностей            от (3601 ±0.5) до (10800±0.5) с

I Ьраметры входных и выходных испей соответствуют ГОСТ 7153-85 «Аппараты телефонные общего применения Общие технические условия».

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.’’

В таблице AI указаны контакты на разъемах абонентских телефонных линий

Таблица AI

Разъем XI (абонентские комплекты 1-16)

Разъем Х2 (абонентские комплекты 17-32)

Номер комплекта

Контакты разъема

Номер комплекта

Контакты разъема

1

1 -2

17

1 -2

2

3-4

18

3-4

л

5 - 6

19

5 - 6

4

7-8

20

7-8

5

9- 10

21

9- 10

6

11-12

22

11-12

7

13 - 14

23

. 13-14

8

16- 17

24

16- 17

9

18 - 19

25

18 - 19

10

20-21

26

20-21

И■

22 - 23

27

22 - 23

12

24 - 25

28

24 - 25

13

26 - 27

29

26-27

14

28 - 29

30

28 - 29

15

31 - 32

31

31 -32

16

33 - 34

32

33-34

А.2 Математическая модель процесса испытаний

Л.2 I Закон распределения случайной составляющей погрешности не является нормальным Действительно.

A-/i.

где »' - длительность телефонного соединения;

t\. ti - время начала и окончания телефонного соединения, соответственно

/| и ?2 являются равномерно распределенными случайными величинами и. следовательно, их разность имеет треугольное распределение (распределение Симпсона)

В процессе испытании могут возникать однократные сбои, удаленные от среднего значения погрешности. выбросы. которые влекут к "отказу” в работе ИНК. что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так. например, могут встретиться вызовы нс идентифицируемые (пропущенные) СИДС

Число таких телефонных вызовов п„г определяется в результате испытаний

Отказ ИИК - выполнение неравенства (А. 17)

Л.2.2 Погрешности и ошибки СИДС в определении параметров ИИК

Дтя каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС идает его длительность f. . Аналогичный показатель выдаст СИДС - Он является случайной величиной

Погрешность в определении г . вычисляют по формуле

fit              .                              <А2>

которая является случайной величиной

Систематическая составляющая погрешности, определяют по формуле

С = Е(а6.                                    (АЗ)

где Е(Д (' ) - математическое ожидание случайной величины Д .

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее нс известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все >ти оценки, также являющиеся случайными величинами, выбираются несмещенными, те такими. что их математические ожидания равны оцениваемым значениям

Дтя дальнейших вычислений введем выборочные суммы случайной величины Д (

N

№ ~                                 (А 4)

= ^(дб)2
1= 1

(Aft)

//4 = £И)4
/ = I

Систематическая составляющая погрешности заранее неизвестна и поэтом) оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонные соединений, по формуле

Д1я оценки MX по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности Аг. . которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (А / -С) (оцениваемой величиной A       по формуле

D(A0 = Е(АО2 - (£Af)2

(А 9)

Дисперсия оценивается с помощью выборочной дисперсии (те. квадрата выборочного СКО). по формуле

С2__!__

N- I

(А. 10)

Выборочная дисперсия для как следует из формулы (АХ) равна

Si =

(А 11)

а значит выборочное СКО для (’ равно

(А. 12)

Определим доверительный интервал для С. содержащий истинное значение этой величины с вероятностью 0.95.

Поскольку случайные величины С S‘l /

’ С ■ ДА на основании центральной предельной теоремы тео

рии вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики

9* ’.,-ный доверительный интервал для (’ задастся формулой

Qax/tnin = С± ^965-                         (A.13)

I (есмешенная опенка тля 1)А- (выборочная дисперсия 5-) находится по формуле

2/V-3
(/V - I)2

(А 14)

Тогда 95%-ный доверительный интервал для а (СКО для (’) задастся формулой

^лпах/mm

= 5- ± 0,98

г

11нтервал. в котором находится значение суммарной погрешности A I' задастся формулой Afmax/min = ПИЭХ / ГГНП Д(,_

(А 16)

i                                   i

где Ari- су ммарная погрешность i-ro телефонного соединения

А.2.3 Определение отказа ИНК*

Дзя данного телефонного соединения отказ (ошибка) в определении f означает выполнение неравенства

|Д(|>А,Д

где До I - предельно допустимая величина погрешности для . которая задастся в ОТТ па СИДС \.2.4 Вероятности ошибок и исход испытаний СИДС

Обозначим

р - вероятность ошибки СИДС в определении г . т е. вероятность выполнения неравенства (А 17); р - предельно допустимая величина р (принимается р = 0.01).

Поверка для данного вида связи состоит в (/-достоверном (с заданной вероятностью Ct. принимаемой обычно равной 0.95) установлении одного из неравенств

Р<Р_                                     (А. 18)

пли

Р>Р„-                                         (А 19)

Выполнение неравенства (А 18) соответствует успешному, неравенства (А. 19) - соответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК'

Введем следующие определения и обозначения

\ - количество контрольных телефонных соединений при испытаниях.

п - количество отказов ИИК;

b Ф (Ct) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле

5 W

(А 20)

6п(а) - корень уравнения, определяют по формуле

(А 21)

которая решается методом Ньютона, по уравнениям

й ( 1 - а} при 3< П < 15, <5п-1             г
при П > I 6.

(А 22)

£„(«) при 0<П<15, Ь2 к I ь2"
п + —+Ь^п+ — при п> 16

|х|. |х| - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, нс большее, чем х. в соответствии с уравнениями

Yn Ро

Nh(o) =

• Ngfn) =

(А 24). (А.25)

В частности, для случая и = 0 из формулы (А 21) получаем 5о (0.95) - корень уравнения

е*" - \ - а = 0,05

(А.26)

следовательно 6П = 1п20 = 3. откуда из уравнений (А.23). (А.24) и (А 25) находим, взяв р = 0.01. что

N В(0) = — = 300                       (А.27)

Го

■по есть минимальное число телефонных соединений до успешного завершения испытании. Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задачи (А 18). (А. 19) эквивалентно проверке неравенства

NH(n)<N<NB(n).                               (А.28)

Пока неравенство (А.28) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =. что. соответственно, означает неуспешный или успешный исход испытаний

11ижняя р и верхняя pt. 0.95 - достоверные границы для вероятности отказа р определяются по фор

мулам

А)

N

(А 29). (А 30)

Данная последовательная процедура является оптимальной (неулучшасмой) - имеет для заданного уровня достоверности (X наименьшее возможное среднее время проведения испытаний

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИДС

Приложение Б

(справочное)

Таблицы результатов поверки

Основные результаты поверки по 7 I и 7 2 оформляются в соответствии с таблицами Б I - Б 3 Таблица Б I

lO'IKII,

i

Длительность телефонного соединения, с,

1

Число 1елсфон11>.н соединении,

Ж

Чис. ю отказом,

Ч

Чис ю пропущенных телефонных соединений,

Ппр. 1

Систематическая составляющая hoi реншос ги.

G

CKO ногреншос 1 и

суммарной и случайной составляющей

система-I ической составляющей

0

20

16/16

1

3600

X/-

2

600

16/8

л

200

16/16

4

100

16/16

5

3

300/250

у

-

Таблица Б 2 - Доверительные интервалы по результатам поверки

Система i пческая составляющая по-1 реншос 1 и, ( ’

СКО сие i ема th ческой составляющей.

Суммарная погрешность, м

Вероятность отказа, I»

min

max

min

max

min

max

min

max

Т а б л и ц а Б 3 - Показания СИД

2 в процессе поверки

......'< =

=......=

Приложение В

(справочное)

Описание формата файла подробного учета тарифной информации

Наименование конвертора - ПРОТЕЙ-GMSC

Файл подробного учета должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора Призма.

Файл подробного учета называется <gmsc cdr*_*.log>, содержит информацию в виде текстовых строк переменой длины.

Каждому соединению в учетном файле соответствует одна строка.

Каждая строка заканчивается символом перевода строки (ОА’Н).

Различные записи организуются в несколько файлов на диске. Для обработки результатов метрологических испытаний прибору Призма должен быть предоставлен один суммарный файл.

Соединить несколько файлов в один можно с помощью команды Total Commander Содрать файлы... или выполнив команду сору в командной строке следующим образом;

скопировать файлы TTFlLE*.txt в один каталог, например с: prizma tmp:

находясь в этом каталоге, в командной строке выполнить команду DOS сору: сору Ъ gmsccdr_* *.log test.txt

После выполнения этой команды, все файлы с: prizma tmp gmsc cdr ♦ ♦.log будут соединены в файл c:\prizma\tmp\festtxt.

Результирующий суммарный файл test.txt нужно переписать в каталог проведенных испытаний.

Поля информации в файле разделены символом точка с запятой (ЗВ’Н). ПО прибора Призма импортирует четыре поля из каждой строки файла учета. Эти поля должны располагаться в определенном порядке среди прочих информационных полей:

  • •  Номер вызывающего абонента содержится в 6 поле:

  • •  Номер вызываемого абонента содержится во 7 поле;

  • •  Дата и время начала соединения содержится в 22 поле в формате 1111 -ММ-ДД 44;MM:CC.sss:

  • •  Длительность соединения содержится в 24 поле в секундах с тысячными долями секунд.

Отключение выше перечисленных полей или включение между ними посторонних полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи - вызывающий абонент прибора Призм 2000006 произвел соединение 2016-07-05 в 15:41:27 с номером 2000014. Разговорное состояние длилось 600.617 секунд.

Пример учетной записи:

2016-07-05 I5:5128;577BA9B455BIIX)OOOOOEF_I92.168.7.118 5064;"192 168 7 118:5064";"192 168 7 118:5064";! .2000006.

2000014 2000014;;0;0;;МТГ2000014;0;0;;МТ1 ;0:162016-07-05 15 41:21 0772016-07-05 15:4127.469 2016-07-05 15:5128.086:600.617;607.008;0;;0;0;0 Жирным подчеркнутым шрифтом выделены поля в записи, используемые прибором Призма.

Фрагмент учетного файла:

2016-07-05 15:38 35;577BA8F3F00B2000OO0E0_!92.l68.7.l 18 5064."192.168 7 118 5064”."192.168.7.118:5064".12000007;

20000152(ХЮ015.;0;0;:МТЬ2000015;0;0,.МТГ:0;162016-07-05 15 38:08.7082016-07-05 15:38:15.1502016-07-05 15:38:35.77020.61927.06! ;0;;0;0.0 2016-07-05 15:40:45;577BA9258929DOOOOOOE1_I92.168.7.118 5О64."192 168 7 118 5064";"192.168.7.118:5064";!;2000000;

20000082000008;:0;0;;MTU;2000008.0;0;;MTIJ;0:162016-07-05 15 38:582862016-07-05 15:39:04.6862016-07-05 15:40:45295;100.610:107.009;0;;0;0;0 2016-07-05 15:5122;577ВА9АЕ50А72000000Е9 192.168.7.118:5064;’192 168 7 118:5О64’;”192.168 7 118:5064"; 1.2000000:

2000008;2000008;;0:0::MTU2000008;0;0;;MTU;0; 162016-07-05 15:41:15.0562016-07-05 15:4121 4322016-07-05 15:51:22.045;600.613;606.989;0;;0;0;0

Главный метролог ФГУП ЦНИИС - ЛО ЦНИИС

Изм

измененных

Лист регистрации изменений

Номера листов (страниц)

замененных

новых

аннулированных

Всего листов (страниц) в документе

Номер

документа

Входящий

номер сопроводительного документа

Подпись

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
