Методика поверки «Измеритель нелинейных искажений С6-8» (2.770.020)
ИЗМЕРИТЕЛЬ НЕЛИНЕЙНЫХ ИСКАЖЕНИЙ С6-8
МЕТОДИКА ПОВЕРКИ
2.770.020
первичной и периодической поверок измерителя нелинейных искажений автоматического цифрового С6-8 при его эксплуатации.
Рекомендуемая периодичность поверки — раз в год.
13.1. Операции и средства поверки-
13.1.1. При проведении поверки должны проводиться операции и применяться средства поверки, указанные в табл. 18.
Примечания: 1. Вместо указанных в табл. 18 образцовых и вспомогательных средств поверки разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.
-
2. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной или ведомственной поверке.
-
3. В табл. 18 f — частота;
U — напряжение;
Кг — коэффициент гармоник.
Номер пункта раздела поверки |
Наименование операции, производимой при поверке |
Поверяемая отметка |
Предельное значение определяемого параметра |
Средство ’ поверки | ||
образцовое |
; вспомогательное i | |||||
13.3.1 |
Внешний осмотр | |||||
13.3.2 |
Опробование | |||||
Определение метроло- | ||||||
гических параметров | ||||||
13.3.3 |
Определение основной . |
f=20 Гц; 500; 800; |
ДМ3 |
В7-18 | ||
погрешности вольт- * |
1000 кГц |
(АСО-ЗМ) |
Г4-117 | |||
метра прибора |
U=1,000 В |
0,975; |
1,025 В |
ПНТЭ-6А |
Б5-44 | |
100,0 мВ |
97,5; |
102,5 мВ |
M20I8 |
Сумматор | ||
10,00 мВ |
9,75; |
10,25 мВ | ||||
1,000 мВ f«l; 200 кГц |
0,973; |
1,027 мВ | ||||
и= 1,000 в |
0,985; |
1,015 В | ||||
100,0 мВ |
98,5; |
101,5 мВ | ||||
10,00 мВ |
9,85; |
10,15 мВ |
/ | |||
1,000 мВ |
0,983; |
1,017 мВ | ||||
f=l кГц U=0,100 мВ |
0,079; |
0,121 мВ |
В1-8 | |||
100,0 мВ |
98,5; |
101,5 мВ | ||||
. 0,200 В |
0,197; |
0,203 В | ||||
0,300 В |
0,296; |
0,304 В | ||||
0,400 В |
0,394; |
0,406 В | ||||
0,500 В |
0,493; |
0,507 В | ||||
0,600 В |
0,592; |
0,608 В | ||||
• |
0,700 В |
0,690; |
0,710 В |
Номер пункта раздела поверки |
Наименование операции, производимой при поверке |
Поверяемая отметка |
Предельное значение определяемого параметра |
' Средство поверки | |||
образцовое |
вспомогательное | ||||||
1 |
и = 0,800 В |
0,788; |
0,812 В | ||||
0,900 В |
0,887; |
0,913 В | |||||
1.000 в |
0,985; |
1,015 В | |||||
10,00 В • |
9,85; |
10,15 В | |||||
100,0 в |
98,5 |
101,5 В | |||||
13.3.4 |
Определение основной |
( = 20; 111 Гц |
f=200 Гц |
■' СК6-10 |
ГЗ-102 | ||
погрешности измерения |
Кг = — Кг=0,030% |
0,000; |
0,065% | ||||
коэффициента гармони^ |
0,100% |
0,100% |
0,065; |
0,135% | |||
0,250% |
0,250% |
0,170; |
0,330% | ||||
1.000% |
1,000% |
0,920; |
1,080% | ||||
.. 2,50% |
2,50% |
1,97 |
3,03% | ||||
9,00% |
9,00% |
8,47; |
9,53% | ||||
30,0% |
30,0% |
24,9; |
35,0% | ||||
1 = 2,22; 20 кГц | |||||||
Кг = 0,030% |
0,000; |
0,063% | |||||
0,100% |
0,067; |
0,133% | |||||
0,250% |
0,190; |
0,310% | |||||
1,000% |
0,940; |
1,060% | |||||
2,50% |
2,17; |
2,83% | |||||
9,00% |
8,67; |
9,33% | |||||
30,0% |
26,9; |
33,0% | |||||
f = 44,4 кГц; f |
= 150 кГц | ||||||
99,9 кГц |
200 кГц | ||||||
Кг=0,100% |
Кг=~ |
0,034; |
0,166% | ||||
0,250% |
—. |
0,130; |
0,370% | ||||
1,000% |
1,000% |
0,880; |
1,120% |
Номер пункта раздела поверки |
Средство |
поверки | ||||
Наименование операции, производимой при поверке |
Поверяемая |
отметка |
Предельное значение определяемого параметра |
образцовое |
вспомогательное | |
Кг=2,50% 9,00% 30,0% |
_ 2,50% 9,00% 30,0% |
1,84; 3,16% 8,34; .9,66% 23,9; 36,0% |
Приме чание. При снятии показаний с цифровых отсчетных устройств как в режиме Кг, так и в режиме V количество знаков после запятой должно быть равно количеству знаков после запятой в записи поверяемых отметок (или в записи предельных значейкй определяемого параметра) в табл. 18.
-
13.1.2. Основные технические характеристики образцовых и вспомогательных средств поверки указаны в табл. 19.
Таблица 1$
Наименование средства поверки |
Основные технические характеристики средства поверки |
Рекомендуемое средство поверкй | |
пределы . измерения |
погрешность | ||
Аттенюатор |
А=0 дБ—60 дБ * |
ДА=0,3% |
ДМ3 |
через 20 дБ |
(АСО-ЗМ) | ||
Преобразователь |
ди=о,з% |
ПНТЭ-6А | |
напряжения |
U=1 В | ||
Вольтметр |
U = 1 В. |
AU=0,2% |
М2018 |
Вольтметр |
U=20 мВ |
— |
В7-18 |
Генератор сигналов высокочастотный |
f=20 Гц—1 МГц |
Г4-117 | |
Источник постоян- |
Б5-44 | ||
ного тока |
U=1 в |
— | |
Установка для поверки вольтметров |
и=100 мкВ—100 в |
Ди-0,5% |
В1-8 |
Генератор сигна- | |||
лов низкочастотный |
f=20 Гц—200 кГц | ||
Кг=0,02% |
— |
ГЗ-102 | |
Установка образ- |
Кг=0,03%-30% | ||
новая для поверки |
f=20 Гц—200 Гц |
ДКг-1,5% | |
ИНН |
f=200 Гц—20 кГц |
ДКг=1% |
. СК6-10 |
[=20 кГц—200 кГц |
ДКг=2% | ||
Сумматор |
Смотри схему рис. 14 |
спец. |
-
13.2.1. При проведении операций поверки должны соблюдаться следующие условия:
температура окружающего воздуха, °C 20±5;
относительная влажность воздуха, % 65±15;
атмосферное давление, кПа (мй рт. ст.) 100±4 (75Q±30); напряжение сети, В 220±4,4;
частота сети, Гц 50±0,5 с содержанием гармоник до
-
13.2.2. Перед проведением операций поверки необходимо выполнить подготовительные работы, оговоренные в разделе «Подготовка к работе» технического описания.
-
13.3.1. При проведении внешнего осмотра должны быть проверены все требования раздела «Общие указания по эксплуатации».
-
13.3.2. Опробование работы прибора производится в соответствии с подразделом «Подготовка к проведению измерений» технического описания. Неисправные приборы бракуются и направляются в ремонт.
-
13.3.3. Определение основной погрешности вольтметра прибора производится методом сравнения показаний вольтметра прибора С6-8 с нбминальными значениями напряжений в поверяемых точках (отметках), установленным с помощью установки В1-8 и установки, структурная схема которой представлена,на рис. 14.

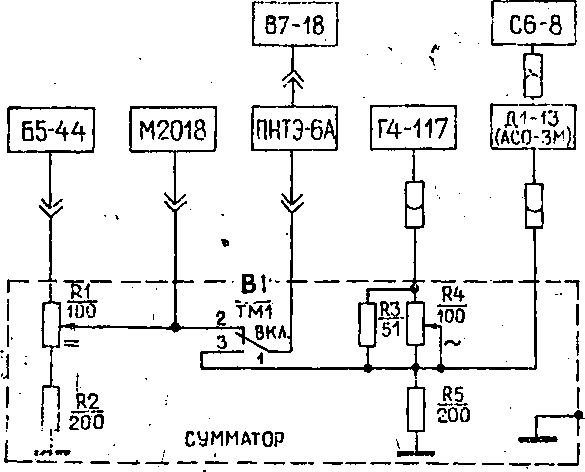

Схема для определения основной погрешности вольтметра прибора С6-8
Rl, R4 — резисторы типа СП4-1; R2, R3, R5 — резисторы типа С2-14 или другие с точностью ±1%.
Рис. 14.
Откалибровать вольтметр прибора Сб-8 в режиме КАЛИБР. V в соответствии с п. 10.1.2.
• у
J
Нажать кнопку V переключателя РОД РАБОТЫ. •.....
Собрать схему по рис. 14.
Переключатель В1 установить в положение ВКЛ. и, регулируя напряжение источника постоянного тока Б5-44 с помощью переменного резистора R1, установить по прибору М2018 напряжение на входе ПНТЭ-6А, равным 1 В. Произвести отсчет по прибору В7-18 и запомнить или записать результат (а),
Установить переключатель В1 в. положение выключено. Частоту генератора Г4-117 установить 1 кГц. Регулируя выходное напряжение генератора, с помощью ’ переменного резистора R4 установить на приборе В7-18 показание а, что соответствует 1 В на входе прибора С6-8 при нулевом затухании аттенюатора АСО-ЗМ.
Устанавливая аттенюатор АСО-ЗМ в положения 0, 20, 40, 60 дБ, что соответствует на входе прибора С6-8 напряжениям 1 В, 100, 10, 1 мВ, произвести отсчет показаний прибора С6-8.
Основная абсолютная погрешность вольтметра прибора С6-8 определяется по формуле
ди=Х —С, (4)
где X — показания прибора С6-8;
С — измеряемое напряжение.
Аналогичную проверку произвести на частотах: 20 Гц, 200, 500, 800, 1000 кГц.
С помощью установки В1-8 определить основную погрешность вольтметра прибора С6-8 в точках: 1; 0,9; 0,8; 0,7; 0,6; 0,5; 0,4; 0,3; 0,2; 0,1; 10; 100 В и 100 мкВ на частоте 1 кГц.
Результаты измерений считаются удовлетворительными, если показания вольтметра прибора С6-8 в поверяемых отметках находятся в пределах предельных значений опреде- • ляемого параметра в табл. 18. Выполнение последнего условия равнозначно не превышению основной абсолютной погрешности вольтметра предельных значений, рассчитываемых по формулам п. 3.7. технического описания. '
-
13.3.4. Определение основной погрешности измерения коэффициента гармоник производится методом сравнения коэффициента гармоник, измеренного прибором С6-8, с номинальными значениями коэффициента гармоник в поверяемых точг ках (отметках) установленным с помощью установки СК6-10.
Откалибровать прибор в режиме Кг в соответствии с п. 10.1.3.
От установки СК6-10 на разъем ВХОД прибора С6-8 последовательно подать сигналы с коэффициентом , гармоник 0,03; 0,1; 0,25; 1; 2,5; 9; 30% на частотах 200 Гц; 2, 22; 20 кГц;
0,1; 0,25; 1; 2,5; 9; 30% на частотах 20; 111 Гц; 44,4: 99,9 кГц;
1; 2,5; 30% на частотах 150; 200 кГц.
Установка частоты подаваемого сигнала осуществляется по табло ЧАСТОТА установки СК6-10. Для удобства в работе отсчет частоты на приборе С6-8 необходимо зафиксировать кнопкой ФИКСАЦИЯ ЧАСТОТЫ. При этом отсчет частоты по прибору С6-8 и по установке СК6-10 должен совпадать.
Основная абсолютная погрешность измерения Кг определяется по формуле
ДКг=Х—А, (5)
где X — коэффициент гармоник, измеренный с помощью прибора С6-8;
А — коэффициент гармоник, установленный на установке СК6-10.
Результаты измерений считаются удовлетворительными, если коэффициент гармоник, измеренный с помощью С6-8, находится в пределах предельных значений определяемого параметра в табл. 18. .
Выполнение последнего условия равнозначно не превышению основной абсолютной погрешности измерения коэффициента гармоник, предельных значений рассчитанных по формулам п. 3.3 технического описания.
13.4. Оформление результатов поверки-
13.4.1. Результаты поверки прибора должны быть оформлены с учетом применения его в качестве рабочего или образцового средства измерения.
-
13.4.2. При положительных результатах поверки производится клеймение прибора в/ местах, указанных в разделе «Маркирование и пломбирование».
-
13.4.3. Результаты поверки заносятся в формуляр (табл. 10), заверяются подписью поверителя и оттиском повери-тельного клейма.
-
13.4.4. Для образцовых средств измерений выдается свидетельство о государственной поверке по "форме, установленной Госстандартом СССР, а в формуляре наносится, штампом (допускается записью) слово «образцовый».
-
13.4.5. Прибор, имеющий отрицательные результаты поверки, в обращение не допускается. При этом оформляется
• документ о его непригодности к применению. .
