ВВЕДЕНИЕ

Благодарим Вас за выбор весов Vibra серии AJ. В весах этой модели помимо стандартного взвешивания предусмотрены также счетный режим для подсчета количества однотипных деталей, процентный режим и режим компаратора. Несмотря на многофункциональность, весы серии AJ легко управляются благодаря дружелюбному интерфейсу. Более того, контрастный жидкокристаллический дисплей позволяет считывать показания весов даже при тусклом освещении и под разными углами, а применение в весах датчика Tuning Fork позволяет взвешивать с высокой скоростью. Модификация AJH оснащена также встроенной гирей для калибровки весов.

Аккуратно извлеките весы и комплектующие из картонной коробки, удостоверьтесь в наличии всех частей.

(1) Основная часть

(2) Платформа

(круглая или прямоугольная)

(3) Крестовина (для круглой или для прямоугольной платформы)

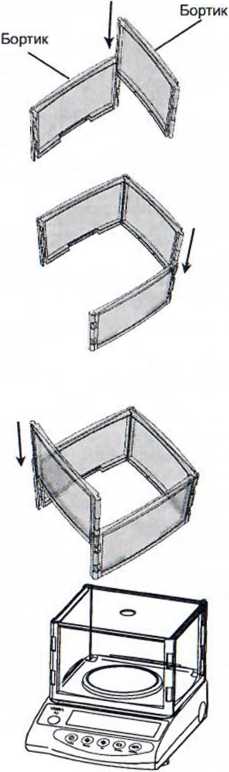

(4) Ветрозащита

(только для модели с круглой платформой)

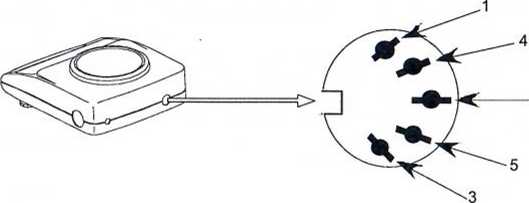

(6) DIN5P разъем

(7) Руководство пользователя

СОДЕРЖАНИЕ
  • 1.  Меры предосторожности.......Ошибка!

Закладка не определена.

единицами измерения

  • 5.1  Переключение между единицами

веса

помощью образца

  • 8.3 Задание предельного значения

путем ввода данных

персональному компьютеру

  • 11. Использование аккумуляторной

батареи

1. Меры предосторожности
  • • В этой главе изложены меры предосторожности, напрвленные на то, чтобы избежать нанесение ущерба как самим весам, так и их пользователю.

  • • Сущность возможных проблем, возникающих в результате неверной экплуататции весов и влияющих на качество их работы, описана ниже под заголовками “Внимание" и “Рекомендации".

    Вид знака

    <9

    А ВНИМАНИЕ

    Этот символ обозначает риск повреждения или материального ущерба, если весы используются неправильно. Соблюдение этих правил обеспечит сохранность весов и позволит избежать возможных повреждений.

    РЕКОМЕНДАЦИИ

    Эти условия обозначают действия, которые пользователь должен выполнить, чтобы быть уверенным в качестве и достоверности показаний весов.

Каждый знак сопровождается надписью.

О

Check Level

<9

Do not Use

Обозначает необходимость выполнения какого-либо действия, например («Проверить уровень»):

Обозначает запрещение какого-либо действия или процедуры, например («Не использовать»):

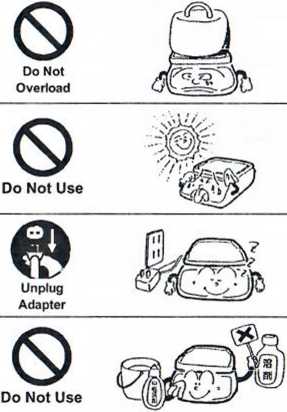

А ВНИМАНИЕ

♦ Не разбирать и не изменять конструкцию.

  • • Может вызвать неисправность и тепловыделение

  • • Свяжитесь с сервисным центром.

  • ♦ Использовать только переменный ток.

  • ♦ Использовать только оригинальный адаптер.

• Использование нестандартного адаптера может привести к неисправности весов.

♦ Не передвигайте весы с нагруженной платформой.

• Груз может упасть с платформы и повредить весы.

Не ставьте весы на подвижную или нестабильную поверхность.

  • • Взвешиваемый груз может упасть с платформы.

  • • Точность взвешивания будет гораздо ниже.

О

Do Not Drop

♦ He прокладывайте кабель адаптера в проходах.

• Кто-то может наступить на кабель или зацепиться за него, что может вызвать падение весов и их повреждение.

Q

Do not Handle with Wet Hands

♦ Не трогайте кабель адаптера мокрыми руками.

• Возможен удар электротоком

Q

Keep Dry

♦ Не используйте весы в местах с повышенной влажностью.

  • • Возможно короткое замыкание.

  • • Весы могут подвергаться коррозии.

Do Not Leave Afloat

♦ He используйте весы, не отрегулировав уровень.

• Весы будут нестабильны, точность взвешивания ухудшится.

Q

Avoid Dust

Не используйте весы в помещениях с повышенным содержанием пыли.

  • • Риск возгорания.

  • • Может возникнуть короткое замыкание, приводящее к неисправности весов

РЕКОМЕНДАЦИИ

О

Calibrate

Balance

♦ Калибруйте весы после установки или перемещения.

• Результаты взвешивания могут быть ошибочны.

♦ Избегайте приложения излишних усилий или ударов по весам.

• Помещайте образец на платформу весов бережно и аккуратно.

  • ♦ Не используйте весы в местах с возможными резкими изменениями температуры и влажности.

  • • Точность измерения массы пожет понизится.

  • • Используйте весы при температуре окружающей среды от 0°С до 40°С.

  • ♦ Не используйте весы, если на дисплее знак [ о - Err] (Перегрузка).

  • • Во избежание повреждения немедленно снимите груз.

  • ♦ Предохраняйте весы от воздействия прямого солнечного света.

  • • Индикация может быть нечеткой.

  • • Повышение температуры внутри весов приведет к ухудшению точности.

  • ♦ Если весы не используются длительное время, отключайте адаптер.

  • • Это сохранит энергию и предотвратит преждевременный износ.

  • ♦ Не используйте летучие растворители для чистки весов.

  • • Для чистки используйте сухую или слегка смоченную нейтральным детергентом ткань.

♦ Не используйте весы рядом с кондиционерами.

• Резкие скачки температуры могыт понизить точность измерений.

  • ♦ Не используйте весы на мягкой поверхности.

  • • Весы могут наклониться или сдвинуться с места, что отрицательно скажется на точности измерений.

  • ♦ Не используйте весы, если они наклонены.

  • • Точность измерний понижается. Поместите весы на плоскую поврхность.

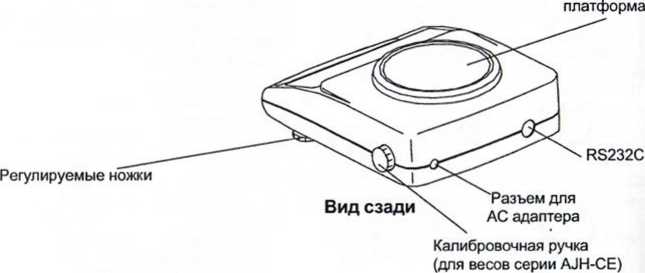

2. Части и их названия 2.1 Основная часть

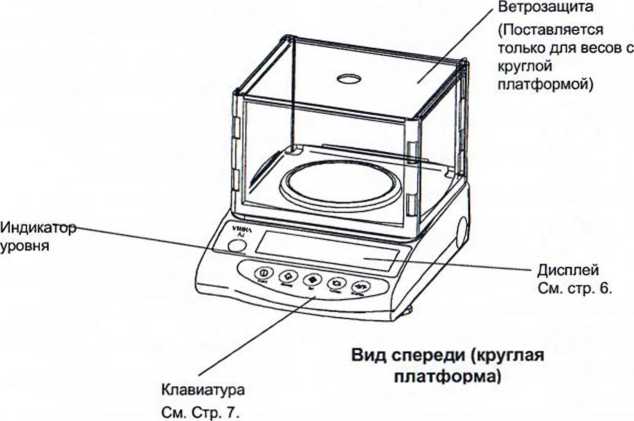

Круглая платформа (AJ[H]-220CE, AJ[H]-320CE, AJ[H]-420CE, AJ[H]-620CE). Прямоугольная платформа (AJ-820CE, AJ-1200CE, AJ[H]-2200CE, AJ[H]-3200CE, AJ[H]-4200CE, AJ-6200CE, AJ-8200CE, AJ-12KCE).

Весовая

2.2 Дисплей и клавиатура
  • 2.2.1 Отображаемые символы

    Символ

    Описание

    g

    Грамм

    ->0<-

    Нулеввая точка

    ->Т<-

    Учет веса тары

    О

    Индикатор стабильности

    *

    Питание весов отключено

    Pcs

    Счетный режим

    %

    Процентный режим

    Индикатор результатов (HI/OK/LO) в компараторном режиме

    mom

    Моим

    м

    Запись значений в память

    CAL

    Индикатор калибровки

    °IIIllllllllllllllllF

    Гистограмма нагруженное™ весов

    -dbbt

    [ct ] карат

    [oz] унция

    [IЬ] фунт

    [ozt] тройская унция

    [dwt] пеннивейт

    [► (Вверху справа)]гран

    [tl] таль (Гонконг)

    [tl ►Вверху справа ] таль (Сингапур Малайзия))

    [tl ^Внизу справа ] таль (Тайвань)

    [to] тола

    Индикатор питания от батареи. При разрядке батареи меняется на

    • СЗ    См. “11. Использование аккумуляторной батареи”.)

  • 2.2.2 Название и назначение кнопок клавиатуры

    Название

    Назначение

    On/off

    Кнопка включения/выключения весов

    Memory

    [Быстрое нажатие] [Быстрое нажатие]

    вывод данных (например, на принтер) сохранение настроек в счетном, процентном или компараторном режимах

    ф

    Set

    [Быстрое нажатие]

    [Продолжительное нажатие]

    устанавливает количество штук или процентное соотношение (%).

    устанавливает предельное значение в компараторном режиме.

    ©

    Function

    [Быстрое нажатие]

    [Быстрое нажатие] [Быстрое нажатие] [Продолжительное нажатие] [Удержание]

    быстрый переход между единицами измерения и режимами (g, Pcs, %, etc.), передвижение курсора.

    выбор параметра при настройке функций, вызов различных функций.

    вход в режим калибровки.

    ©

    Zero/Tare

    [Быстрое нажатие]

    [Быстрое нажатие]

    [Быстрое нажатие]

    ручная установка нулевой точки или учет веса тары.

    выбор значений при вводе данных в компараторном режиме.

    выбор функции в режиме настройки.

3. Основные операции 3.1 Сборка и установка весов

1 Установка весовой платформы

Закрепите крестовину на основной части весов и установите на нее платформу, как показано ниже.

Подключение адаптера

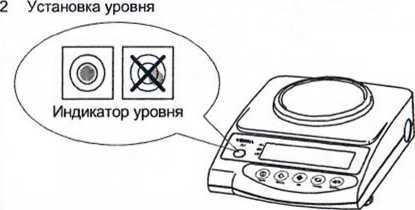

Вращая ножки, установите весы так, чтобы уоздушный пузырек индикатора находился в центре. Весы с круглой платформой: регулируются две передние ножки весов

Весы с прямоугольной платформой: регулируются все четыре ножки

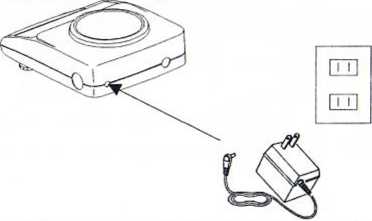

Подключите к весам адаптер, как это показано на рисунке слева.

<Внимание>

Если весы используют питание от батареи,, см. “11. Использование аккумуляторной батареи" на стр. 39.

3.2 Проверка работоспособности

1 Включение весов

При подключении к весам сетевого адаптера на дисплее появляется символ [♦].    _______

Нажмите кнопку | On/Off |.

После теста дисплея весы готовы к работе.

Проверка дисплея

•4 * -+о*- CMiiiliiiriiiiiliinF tgw] CAL ptg # «2» О О £3000 St ^I.U.U.U.U.UO

■ -

Во время теста дисплея проверьте, нет ли исчезнувших сегментов.

Через несколько секунд после включения на дисплее отобразится нулевое значение.

Выбор режима взвешивания

Нажимая кнопку [Function!, выберите необходимый режим взвешивания или единицу веса. Каждое нажатие кнопки приводит к изменению едицы веса, как показано на рисунке.

■х По умолчанию установлен следующий порядок единиц веса и режимов:

[g] -»[ct] -> [pcs] -» [%] —> [g] —-

4 Изменение показаний дисплея

Слекга надавите рукой на весовую платформу и убедитесь, что показания весов меняютя. Также убедитесь, что после снятие нагрузки показания весов вовращаются в нулевую точку.

3.3 Учет веса тары

1 Поствьте тару (контейнер на платформу)

о-1-l I Г

Как только тара будет на платформе, на дисплее отобразится ее вес.

Нажмите кнопку | Zero/Tare~]. Весы учтут вес тары, на дисплее снова будет нулевое значение.

Взвешивание образца.

O’I'I I г ш

szesss

Поместите образец в тару. Весы покажут только вес образца.

* Взвешивание только добавленного компонента

4

Добавьте необходимый компонент

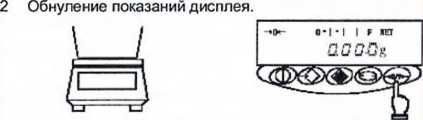

Нажмите кнопку | Zero/Tare]. Показания на дисплее обнулятся.

Весы покажут вес только добавленного компонента.

Важные моменты

Нижеизложенные замечания одинаково справедливы для всех режимов взвешивания.

  • 1.   После выключения весов на дисплее останется символ [ * ]. Это означает, что адаптер подключен к весам, но весы выключены.

Когда весы включены, символ [ ♦ ] пропадает.

хЕсли используется питание от батарей, и весы выключены, символ [ ♦ ] не отображается.

  • 2.   Гистограмма нагрузки отображает состояние весов относительно наибольшего предела взвешивания (НПВ).

    Ноль         НПВ

    I                                                           I

    О mill Ullin ill 11 iF

    I

    1/2 НПВ

хЕсли производится взвешивание с учетом веса тары, то ее вес в любом случае отображается на гистограмме.

  • 3.   Если весы находятся в стабильном состоянии, на дисплее появляет груз на весах нестабилен, символ [О] пропадает.

Если символ стабильности мигает, то это означает, что весы, скорее всего, подвергаются внешнему воздействию (ветер, вибрация и т.д.). Используйте ветрозащиту или поглотители вибрации для защиты весов.

—О'14-l r

i J .•ччяд.Зв

Нестабильно

Стабильно

  • 4. Если установлен ноль или учитывается тара, появляется символ: [-> 0 <-]. Если учитывается тара, появляется символ [-> Т <-].

    о I I I f

    tl LJ LJ ft

-♦Or-->Т<-С* | ‘ I I »

п п п ULt UUX

* Если учитывается тара, на дисплее появляется символ

RTH

* Если значение отличается от нулевого на 1/4 деления шкалы или менее, символ [-> 0 <-] пропадает

  • 5.   Если используется тара, то максимальный вес. который можно измерить, уменьшается. Максимальный вес = НПВ - Вес тары

  • 6.  Если максимальный вес превышен, на дисплее появляется сообщение [о- Err ].

  • 7.   При работе в счетном или процентном режимах показания не изменятся даже при нагрузке на платформу, если данные не были сохранены.

  • 8.   При включении весов активируется единица массы, которая была использована последней.

4. Функции 4.1 Установка и проверка функций

2 Переход к следующему параметру

3 Выбор параметра

Нажмите и удерживайте кнопку

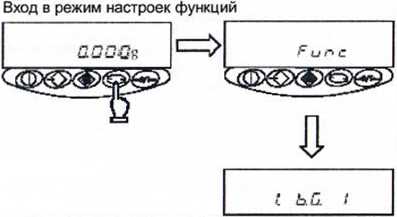

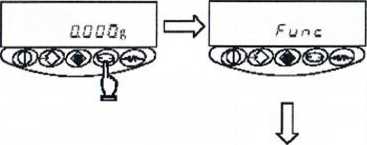

| Function! до появления на дисплее сообщения “Func", затем отпустите ее.

Активируется режим настройки функций, появляется текущая настройка первой фикции [ 1 . b.G. 1 ] (Гистограмма нагрузки). (См. “4.Описание функций” на стр. 13.)

Нажмие кнопку | Function], чтобы перейти к настройке следующего параметра [2. SEL 0].

Каждое нажатие кнопки | Functionl переводит к настройке следующего параметра.

Выберите параметр, который должен быть изменен, нажимая кнопку | Function I.

Каждое нажатие кнопки |Zero/Tare| изменяет крайнюю правую цифру.

Нажмите кнопку | Set |.

Весы завершат настройку параметров и вернутся в режим взвешивания.

4.2 Описание функций

Функция

Параметр

Описание

Гистограмма нагрузки

1 b.G

0

Отключено

*1

Включено

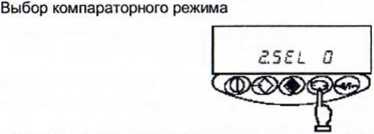

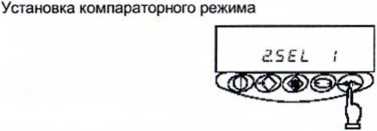

Режим компаратора

2.SEL

0

Отключено

1

Включено

Отображается, если активирован режим компаратора

Условия оценки

2 1.Со

*1

Оценивать всегда (в т.ч. при нестабильном весе)

2

Оценивать только при стабильном весе

Диапазон

22.L.

0

Отклонение более 5 делений (отлонения меньше 5 делений и отрицательные не ооцениваются.)

1

Полный диапазон (включая отрицательные отклонения)

Кол-во точек оценки

23.Р.

1

Одна точка (между ОК и LO)

*2

Задаются верхний и нижний пределы (между HI, ОК и LO).

Автоматическая установка ноля

3. А.О

0

Отключено

Эта функция автоматически выставляет ноль

1

Включено

Автоотключение

4. А.Р.

0

Отключено (весы работают непрывно)

Эта функция доступна только при использовании питания от батареи.

*1

Включено (питание отключается примерно через 3 минуты простоя)

Скорость отклика

5. гЕ.

0

Последовательное взвешивание.

1

Высокая

4-

Низкая

2

*3

4

5

Стабильность

6. S.d.

1

Широкая

Узкая

*2

3

4

Интерфейс

7. I.F.

0

Отключено

1

6-разрядныя формат

2

7-разрядный формат

Выбор единиц измерения х

8 1.S.U.

85.S.U.

*1 01

[ g ] грамм

*2 14

[ ct ] карат

15

[ oz) унция

16

[ lb ] фунт

17

[ ozt ] тройская унция

18

[ dwt]пеннивейт

19

( ► внизу справа ] гран

(tl ] (таль Гонконг)

[ tl ► вверху справа] (таль Сингапур, Малайзия)

[ tl ► внизу справа] (таль Тайвань)

1d

[ mom ] момм

[ to ]тола

*3 20

[ Pcs ] штук (счетный режим)

4 1F

[ % ] процент (процентный режим)

*5 00

Единица не установлена

GLP-совместимый принтер

0.GLP

*0

Отключено

Вывод на печать результатов калибровки.

(См. “9.3 Печать результатов калибровки” (стр 31).)

1

Включено

Символом ♦ отмечены заводские установки.

Х1 - 5: установки по-умолчанию [8 1.5.u]~[8 5.5.U]

4.3 Интерфейс

Доступно, если в параметре (7. I.F. ] установлено (1] или [2].

Функция

Контроль вывода данных

Скорость передачи данных

Четность

Параметр

I О

.■.■.■■■’.■’.у.

2

72. b.L.

73. РА.

*7 *7

"2

  • 3

  • 4

__________________Описание________________ Данные не передаются.

Непрерывный вывод данных.

Непрерывный вывод данных при стабильных показаниях.

Однократный вывод данных при нажатии кнопки |Мегпогу | (независимо от стабильности).

Однократный вывод данных при стабильности показаний. Данные передаются после прохождения через нулевое значение.

Однократный вывод данных при стабильности показаний. Данные передаются после любого изменил показаний весов при стабилизации.

Однократный вывод данных при стабильных показаниях и непрерывный при нестабильных. Однократный вывод данных после нажатия на кнопку [Memory | при стабильных показаниях.______________

1200 бит/с.................................................

2400'бйт/с ГУ'УУУУ.УУУУУУ.// 4800 бит/с 9600'бйт/с

*0

Нет

1

Нечетный

2

Четный

Отображается только если выбрано [7. I.F. 2] (7-разрядный формат).

Символом * отмечены заводские установки.

5. Функция переключения единиц измерения 5.1 Переключение между единицами веса

Переключение между единицами измерения

Нажмите кнопку | Function ].

Каждое нажатие будет менять единицу измерения на следующую.

ж На заводе-изготовителе установлен следующий порядок единиц: [g] -> [ct] -> [Pcs] -> [%] -> [g]       •

5.2 Установка единиц веса

Если в настройках функций заранее введены пареметры [8 1.5.u] to [8 5.5.U], желаемая единица измерения может быть выбрана простым нажатием кнопки | Function |. Для получения дополнительной информации о единицах измерения обращайтесь к главе "4.2 Описание функции" на стр. 13.

Например: Чтобы добавить к заводским установкам использование фунта (lb), используйте параметр [82.S.U.].

Нажмите и удерживайте кнопку |Function |.

Отпустите кнопку, когда на дисплее появится [Func] .

Теперь режим настройки функций активирован и на дисплее появится первый параметр.

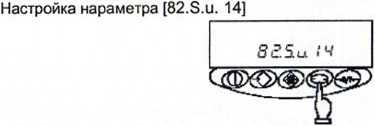

Нажмите несколько раз кнопку [Function |, пока не появится [82.S.U. 14],__________________________

Нажмите несколько раз кнопку }Zero/Tare| до установки

[82.S.U. 16].

4 Выбор единицы измерения

~1.

% 1Ь

Т FbtM

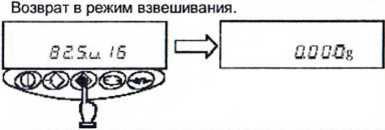

Нажатие кнопки|Setl возвращает весы в режим взвешивания.

Нажмите кнопку | Function].

Каждое нажатие кнопки изменяет единицу измерения:

[g] [lb] -> [Pcs] -> [%] -> [g] -»• • ■

Важные моменты
  • 1.   Если необходимые уже выбраны и введены в параметры [8. 1.5.U.] - [8. 5.5.U.], желаемую единицу измерения можно выбрать в режиме взвешивания простым нажатием |Function|.

  • 2.   Единицу измерения отображаются в той же последовательности, что в настройках параметров (8 1.5.и.] - [8 5.5.U.).

  • 3.   Если в настройках выбрано [00], на дисплее не будет отображаться ни одной единицы веса.

  • 4.   [00] не может быть установлено в [8. 1.5.U.],

  • 5.   Если одна и та же единица измерения выбрана несколько раз, то при втором и всех последующих переключениях между единицами измерения повторы будут игнорированы.

6. Счетный режим

Для определения количества однотипных деталей, определенное количество деталей загружается на весы, определяется средний вес одной детали (далее «штучный вес») и сохраняется в памяти весов.

Процедура подсчета заключается в загрузке на весы неизвестного количества деталей, штучный вес которых известен. Количество определяется делением общего веса всех деталей на штучный вес. сохраненный в памяти весов. Подсчет не может быть выполнен до определения штучного веса.

Определение штучного веса

Подсчет количества

Вес _ 10 g

Количество 10 шт.

= Вес

1 шт.

Общий вес _ 500 д

Вес! шт

= 500 шт.

= Кол-во

хЕсли детали, количество которых нужно определить, имеют большой разброс по весу, или их штучный вес достаточно велик, рекомендуется использовать «Метод обновления памяти» (см. стр. 19).

6.1 Определение штучного веса

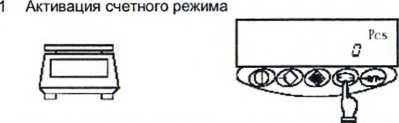

Нажмайте кнопку [Function | .пока на дисплее не появится символ [Pcs).

Установка ноля

Поместите тары на платформу весов и нажмите кнопку | Zero/Tаге].

Начало определения штучного веса

Нажмите кнопку | Set |.

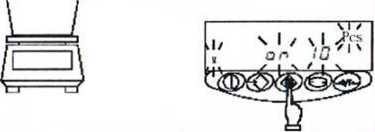

На дисплее появится количество деталей, которое нужно загрузить: [on 10]. Это означает, что на платформу нужно поместить десять деталей.

Изменения количества деталей для определения

штучного веса

Если загруженного количества недостаточно для точного определения штучного веса, рекомендуется его увеличить. Нажмите кнопку |Zero/Tare]. Каждое нажатие изменяет количество, как показано на схеме слева.

5

Загрузка образцов \&1 м

.1/ 'Д'

I’ft------ I г | \-----

Сохранение штучного веса

\ <ЯЙ> /

Pcs

а

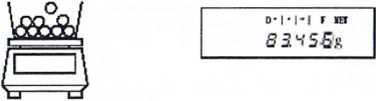

Точно отсчитайте выбранное количество деталей и поместите их в центр весовой платформы.

Нажмите кнопку | Memory |.

Весы сохранят в памяти штучный вес и вернуться в режим взвешивания.

Важные моменты
  • 1.   В процессе определения и сохранения штучного веса, числовое значение пропадает, и на дисплее мигает только символ [М]. Если весы в это время подвергаются внешнему воздействию (вибрация и тд.), время сохранения увеличивается.

  • 2.   Если появляется сообщение [L - Err], то это означает, что вес одного образца (измеряемый штучный вес) недостаточен. Величины штучных весов, которые могут быть определены и сохранены, указаны в главе “13. Характеристики" на стр. 41.

х Если появляется сообщение [L - Err], процесс определения штучного веса прерывается, и данные не сохраняются.

  • 3.  Повысить точность измерения можно с помощью Метода обновления памяти. Этот процесс позволяет повысить точность определения штучного веса благодаря использованию большего количества образцов. Применять этот метод рекомендуется в следующих случаях:

  • (1)  Если посчитываемые образцы значительно различаются повесу .

  • (2)  Если желательна более высокая точность.

  • 4.  Если в процессе использования Метода обновления памяти появляется сообщение [Add], это означает, что на весы загружено недостаточное количество образцов. Символ [■«] будет гореть напротив “LO."

  • 5.  Если вы изменили количество образцов, то при следующем использовании счетного режима измерения начнутся с этого же количества.

6.2 Метод обновления памяти

жЭтот процесс аналогичен процессу, описанному в предыдущей главе, и отличается только количеством измерений.

1 Загрузка деталей

2 Сохранение показаний

S3

3 Добавление деталей

I/

S

+*

---\Т7

. | j?rs

5 л 7 I X С и

I1 >—

4 Сохранение показаний

Отсчитайте точно требуемое количество деталей и поместите их в центр платформы.

Нажмите кнопку | Set |. Штучный вес сохранится в памяти весов, значиние на дисплее начнет мигать, что означает активность режима обновления памяти.

Добавьте количество деталей, приблизительно равное предыдущему. Добавляйте их постепенно, пока текущее значение не удвоится.

Нажмите кнопку [SeF]. Штучный вес сохранится в памяти весов, значиние на дисплее начнет мигать, что означает активность режима обновления памяти.

5 Повтор добавления и сохранения

6 Окончание

Повторите этапы 3 и 4. Количество деталей должно составлять приблизительно от 1/5 до 1/2 от общего количества.

Нажмите кнопку | Memory! • Весы сохранят штучный вес и вернутся в режим взвешивания.

Используя процентный режим, Вы можете выбрать любой образец в качестве контрольного и определить его вес как 100%. Вес всех последующих образцов будет представляться в процентном отношении к эталонному весу.

1 Активация процентного режима

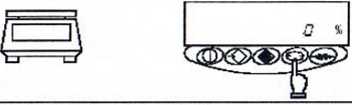

Нажмите кнопку [Function |, пока на дисплее не появится символ %.

2 Установка контрольного значения

3 Загрузка контрольного образца

4 Сохранение веса эталонного образца

5 Взвешивание образца

Нажмите кнопку | Set |.

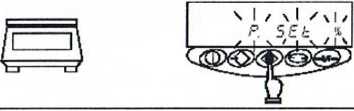

На дисплее начнет мигать сообщение [Р. SEt],

Поместите в центр платформы весов контрольный образец.

Нажмите [Memory]. Весы сохранят вес контрольного образца в памяти, приняв его за 100%.

Поместите образец на платформу. Весы покажут его в процентах (%) по отношению к контрольному образцу.

SS3C s

-fr Важные моменты
  • 1.   В процессе сохранения веса в памяти весов значение на дисплее пропадает, и мигает только символ [М]. Если весы в это время подвергаются внешнему воздействию (вибрация и т.д.), время сохранения увеличивается.

  • 2.   Если появляется сообщение [L - Егг], то это может означать следующее:

  • (1)  Вес контрольного образца недостаточен (см. "13. Характеристики" на стр. 41).

  • (2)  На этапе 2 кнопка | Set | была нажата раньше, чем контрольный вес помещен на платформу

ЭК Если появляется сообщение [L - Егг], вес контрольного образца не сохраняется в памяти весов

  • 3.   Минимальный шаг (1%, 0.1%, 0.01%) зависит от веса контрольного образца.

В компараторном режиме весы сравнивают вес образца в соответствии с заранее заданнами границами (верхней и нижней).

Весы показывают конечный результат, высвечивая символ(«] напротив отметок на дисплее: HI (высокий), ОК (нормальный) или LO (низкий). Эта функция очень удобня для отбора изделия, для которых существуют ограничения по весу в ту или иную сторону.

Методы ввода границ

  • (1) С помощью образца ...................Весы запоминают вес контрольного образца.

  • (2)  Ввод числового значения............Предельное значение вводится с клавиатуры.

^Значения пределов сохраняются в памяти весов после их выключения.

Значения пределов для режимов взвешивания, счетного и процентного режимов вводятся независимо друг от друга.

Индикация результатов

Символ [<] появляется напротив HI, ОК или LO в левой части дисплея, обозначая результат взешивания.

Результат

Установка двух пределов

Установка одного предела

HI (высокий)

Верхний предел < Вес

Не показывается

ОК (нормальный)

Верхний предел > Вес > нижний предел

Нижний предел S Вес

LO (низкий)

Нижний предел > Вес

Нижний предел > Вес

8.1 Установка режима

1 Установка режима

Нажмите и удерживайте кнопку [Function |, пока не появится сообщение [Func].

Затем весы перейдут к настройке первой функции.

4 Установка условий измерения

5 Установка диапазона

7 Завершение установки

Нажмите кнопку [Function | для перехода к настройке компараторного режима.

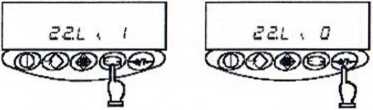

Нажмите кнопку | Zero/Tare |, чтобы изменить парамер [0] на [1].

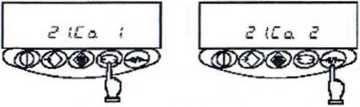

Нажмите кнопку [ Function I. Весы перейдут к настройке условий измерения. Нажимая кнопку |Zero/Tare~|, выберите нужные условия (1 - измерение при любых показаниях, 2 - измерение при стабильных показаниях)

Нажмите кнопку | Function |. Нажимая кнопку | Zero/Tare |, установите диапазон измерений (1 - полный диапазон, 0 - +5 делений)

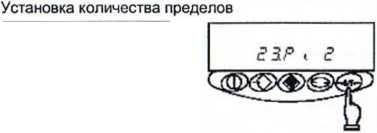

Нажмите кнопку [Function |. Нажимая кнопку | Zero/Tare |, установите количество пределов (1 - только нижний предел, 2 - нижний и верхний пределы).

Нажмите кнопку | Set [.

Весы закончат настройку компараторного режима и вернутся в режим взвешивания.

8.2 Задание предельного значения с помощью образца

L. SEt

1 Активация компараторного режима

2 Установка нижнего предела

3 Сохранение нижнего предела веса

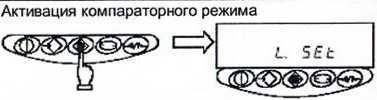

Нажмите и удерживайте кнопку | Set| пока не появится сообщение [L. SEt].

Загрузите на платформу образец, равный по весу нижнему пределу.

Нажмите кнопку [Memory |. Весы сохранят в памяти значение нижнего предела, покажут на дисплее его значение и перейдут к установке верхнего предела.

•Ж Если ранее был выбрано использование только одного предела, установка завершится.

4

Настройка вехнего

На дисплее появится сообщение

предела

[Н. SEt], означающее установку

К SEt

£=>

X И / //

п ПЛ Л „

U.-'LJC Д // 1 \ \ X

вехнего предела.

Загрузите на платформу образец, равный по весу верхнему пределу.

5 Загрузка образца верхнего предела

Н-»---

JiV I

6 Сохранение верхнего предела веса

Нажмите кнопку [Memory |. Весы сохранят в памяти значение верхнего предела и покажут на дисплее его значение. Установка завершена.

8.3 Задание предельного значения путем ввода даннах

Нажмите и удерживайте кнопку | Set|, пока не появится сообщение [L. SEt].

2

Нажмите кнопку |Zero/Tarel.

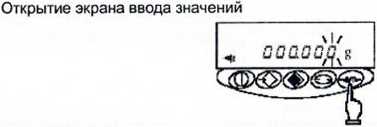

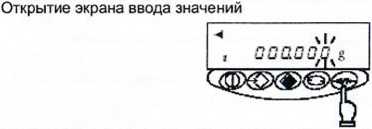

На дисплее появятся все разряды значения веса, причем крайний правый будет мигать. Мигающая цифра может быть изменена.

3 Ввод значения

4 Выбор разряда

xlz

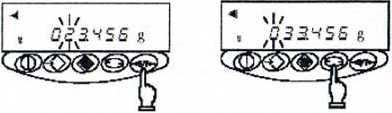

Для изменения значения мигающего разряда нажмите необходимое количество раз кнопку | Zero/Tare~|.

Для перемещения курсора на один разряд влево нажмите кнопку [Function |.

5 Повторите шаги 3 и 4

ч I г

п г» П П Э С л

6 Сохранение нижнего предела

Г “

7 Установка верхнего предела

Используя кнопки [Zero/Таге |й function |, введите значение нижнего предела веса.

Нажмите кнопку | Memory |. После сохранения нижнего предела весы перейдут к установке верхнего предела.

•Ж Если ранее был выбрано использование только одного предела, установка завершится.

На дисплее появится сообщение [Н. SEt], означающее установку вехнего предела.

9 Установка значения верхнего предела

10 Сохранение верхнего предела

Нажмите кнопку [ Zero/Tare |. Вернитесь к пункту 2.

Выполните процедуру, аналогичную установке значения нижнего предела.

Нажмите кнопку | Memory |.

После сохранения значения верхнего предела весы покажут его значение. Усиановка завершена.

Важные моменты
  • 1.  Значения нижнего и верхнего пределов могут быть проверены в любое время нажатием кнопки | Set |. После первого нажатия на дисплее весов появится сообщение [L. Set] и затем значение нижнего предела, после второго - [Н. Set] и значение верхнего предела.

  • 2.   Если Вы ошиблись, нажмите кнопку [ Function] при вводе пределов с помощью образца и кнопку | Set | при вводе пределов с клавиатуры.

  • 3.   Если символ [◄] горит напротив всех трех индикаторов (HI, ОК и LO), то это означает, что значение нижнего предела превышает значение верхнего предела.

  • 4. Если при вводе значения предела мигает символ [М], знак слева может быть изменен. Чтобы поменять плюс на минус (или наоборот), нажмите кнопку |Zero/Tare|.

9. Калибровка весов

Показания весов зависят от сил гравитации, поэтому весы необходимо калибровать непосредственно на месте их эксплуатации. Калибровку также рекомендуется проводить после длительного простоя весов, изменения условий эксплуатации (влажность, температура и т.д.), а такжк в случае, если погрешность превышает допустимые значения.

9.1 Калибровка серии AJ-CE

Применяется для моделей: AJ-220CE, AJ-320CE, AJ-420CE, AJ-620CE, AJ-820CE, AJ-1200CE, AJ-2200CE, AJ-3200CE, AJ-4200CE, AJ-6200CE, AJ-8200CE и AJ-12KCE

•Ж Перед началом калибровки установите уровень с помощью ножек-винтов и очистите платформу.

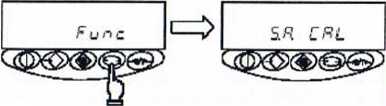

Нажмите и удерживайте кнопку |Function |, пока на дисплее весов сообщение [Func] не сменится на сообщение [САЦ.

2 Начало калибровки

CSL

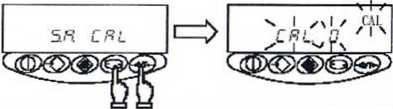

Нажмите кнопки [Function | и |Zero/Tarel, а затем одновременно отпустите обе кнопки. На дисплее начнет мигать сообщение [on 0], означающее установку нулевой точки.

3 Установка ноля

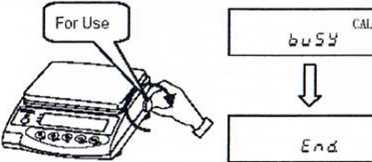

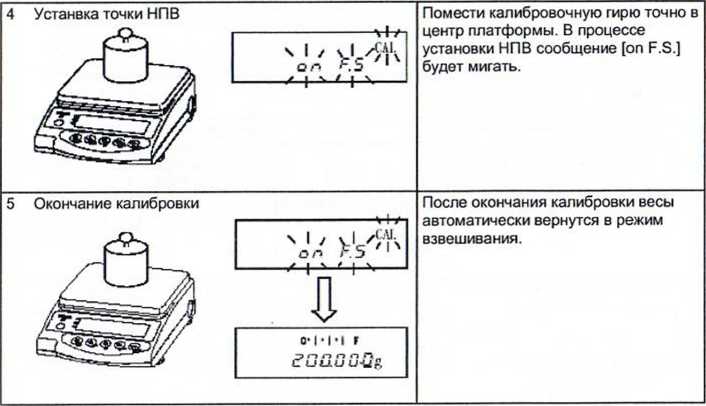

Когда установка ноля завершится, на дисплее появляется сообщение [on F.S], Весы переходят к установке точки НПВ.

Важные моменты
  • 1. Нажатие кнопки | Function | на этапе 2 прерывает калибровку, и весы возвращаются в режим взвешивания.

  • 2.  Используйте калибровочную гирю с номинальным весом не менее НПВ. Чем ближе вес калибровочной гири к НПВ весов, тем точнее результаты калибровки.

■Ж Калибровочная гиря приобретается отдельно.

  • 3.  В процессе калибровки на дисплее весов могут появляться следующие сообщения об ошибках:

    • (1)  [о-Err]:

    • (2)  [1-Егг]:

    • (3)  [2-Err]:

вес калибровочной гири превышает НПВ весов.

вес калибровочной гири слишком мал.

разница между показаниями до и после калибровки слишком высока (1.0% или более).

9.2 Калибровка серии AJH-CE

Применяется для моделей: AJH-220CE, AJH-320CE, AJH-420CE, AJH-620CE, AJH-2200CE, AJH-3200CE и AJH-4200CE.

Перед началом калибровки установите уровень с помощью ножек-винтов и очистите платформу.

1 Вход в режим калибровки

2 Начало калибровки

3 Установка ноля

Я

CAI.

uHl. ОП

Нажмите и удерживайте кнопку Ifunction |, пока на дисплее весов сообщение [Func] не сменится на сообщение [S.A. CAL].

Нажмите кнопки | Function | и |Zero/Tare~|, а затем одновременно отпустите обе кнопки. На дисплее начнет мигать сообщение [CAL. 0], означающее установку нулевой точки.

Когда установка ноля заверщится, на дисплее появляется сообщение [CAL F.S). Весы переходят к установке точки НПВ.

Плавно поверните калибровочную ручку в направлении [Calibration] до упора. Весы воспринимают встроенный калибровочный груз как гирю, помещенную на платформу. Сообщение [CAL on] на дисплее начнет мигать, и весы автоматически установят точку НПВ.

5 Окончание установки НПВ

СЛ1.

ZXL.aFF

6 Окончание калибровки

Установка НПВ завершена, когда на дисплее появляется сообщение [CAL. off].

Верните калибровочную руку в положение [For Use]. Поворачивайте ручку плавно, пока не услышите щелчок механихма.

НА дисплее весов поочередно появятся сообщения

[buSY] -> [End], и весы вернутся в режим взвешивания.

Важные моменты
  • 1.   Нажатие кнопки | Function | на этапе 2 прерывает калибровку, и весы возвращаются в режим взвешивания.

  • 2.   Не спешите, поворачивая калибровочную ручку, и не останавливайте ее на полпути. Поворачивайте ручку плавно и медленно

Для позиции [Calibration] поворачивайте ручку до упора. Для позиции [For Use] поворачивайте ручку до щелчка.

  • 3.   В режиме взвешивания калибровочная ручка должна находиться в положении [For Use], Если при включении весов калибровочная ручка находится в положении [Calibration], на дисплее весов появится сообщение [CAL. off].

  • 4.   Если в процессе калибровки весы подвергаются внешнему воздействию (вибрация, воздушные потоки и т.д.), калибровка прерывается и на дисплее появляется сообщение (CAL. 0].

  • 5.   Если появляется сообщение [3 - Err] в конце установки ноля, это означает, что значение нулевой точки существенно отличается от заводской установки.

(Например) Калибровка проводится с посторонним предметом на платформе.

  • 6.   Если в конце калибровки после возвращения калибровочной ручки в положение [For Use] появляется сообщение [4 - Err], это означает, что значение НПВ существенно отличается от заводской установки.

(Example) Во время установки НПВ на платформе находится посторонний предмет.

•ЖВ случаях, описанных в п. 5 или п. 6, калибровка не может быть проведена. Повторите калибровку снова, предварительно очистив платформу весов. Если та же ошибка продолжает появляться, обратитесь в сервисный центр

9.3 Печать результатов калибровки

Весы серии AJH-CE Series могут отправлять результаты калибровки на печать. Установив предварительно функцию вывода данных на печать ([O.GLP 1]), подключите принтер к весам. По окончании калибровки весы распечатают ее результаты (см. рисунок ниже).

■ЖСм. 4.2 «Описание функция» (стр. 13)

См. 9.2 «Калибровка серии AJH-СЕ» (стр. 29)

Образец печати результатов калибровки

**CAU BRATI CN** MTEL S/N

ID DATA 71 At

*CAL ЕЮ

NAWE

Заголовок

Модель весов

Серийный номер

ID No.

Дата калибровки

Время калибровки Окончание калибровки Подпись

***************

•^Внимательно ознакомьтесь с руководством по эксплуатации принтера.

Внимание:

Печать производится только в случае нормального завершения калибровки.

10. Ввод/вывод данных 10.1 Номера контактов

Совместимый разъем: TCP 0556-01-0201 (входит в комплект)

RS232C раъем (DIN 5-pin) на задней панелели

Номер контакта

Сигнал

Вход/выход

Функции и применчания

1

EXT.TARE

Входной

Учет тары*

2

DTR

Выходной

Высокий уровень (при включении весов)

3

RXD

Входной

Прием данных

4

TXD

Выходной

Передача данных

5

GND

Сигнальная земля

Внимание:

Перед тем, как присоединить кабель, отключите питание весов.

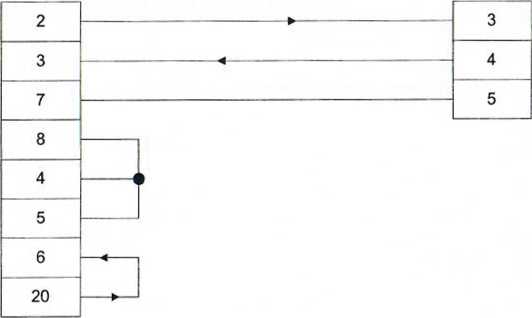

10.2 Подключение весов к персональному компьютеру

■ ■■ Пример подключения весов к IBM-PC/AT совместимому компьютеру ■■■

IBM-PC/AT                                           Весы

D-SUB9P                                            DIN5P

TXD

-5

з

RXD

с.

DCD

1

RTS

7

--<

>

CTS

8

DSR

6

4--

DTR

4

RXD

TXD

GND

■ ■■ Пример подключения к РС9801 ■■■

РС9801 D-SUB25P

Весы DIN5P

RXD

TXD

GND

10.3 Описание интерфейса

(1)

Передающая система

Последовательная передача со стартстопной синхронизацией

(2)

Скорость передачи

1200/2400/4800/9600 бит/сек.

(3)

Кодировка

ASCII (8-бит)

(4)

Уровень сигнала

Совместимый с EIA RS-232C

Высокий уровень (логический «0») от +5 до +15 V Низкий уровень (логическая «1») от -5 до-15 V

(5)

Число битов

Стартовый бит: Биты данных: Бит четности: Столовый бит:

  • 1 бит

8 бит

0/1 бит

  • 2 бита

(6)

Бит четности:

нет/нечетный/четный

“1"

"0"

LSB

MSB

| Ф | ® | <3

) | ® | © | © | Ф

| ® | ® | ® | ® !

® |

А

--- Биты данных ----

Ф Ф ф

ф

I

Стартовый бит

I

Бит четности (может быть опущен)

Стоповые биты

10.4 Выходные данные

Изменя настройки функций весов, пользователь может выбрать один из следующих форматов: (См. “4.0писание функций" на стр. 13)

  • 10.4.1 Формат данных

  • (1) Цифровой 6-значный формат.

Состоит из 14 символов, включая терминатор (CR = ODH, LF = ОАН).

1     2     3     4     5     6     7     8     9    10    11    12    13    14

| Р1 | D1 I D2 I D3 i D4  i D5 | D6 i D7 | U1 : U2 | S1 ; S2 | CR i LF~]

  • (2) Цифровой 7-значный формат.

Состоит из 15 символов, включая терминатор (CR = ODH, LF = ОАН). Также может быть добавлен бит четности.

  • 10.4.2 Полярность (Р1:1 знак)

    Р1

    Код

    Описание

    +

    2ВН

    Результат нулевой или положительный

    -

    2DH

    Результат отрицательный

    (SP)

    20Н

    Результат нулевой или положительный

  • 10.4.3 Цифровые данные

  • 6- значный формат:       (D1-D7: семь символов)

  • 7- значный формат:        (D1-D8: восемь символов)

    D1-D7 (D8)

    Код

    Описание

    0-9

    30Н-39Н

    Цифры 0-9

    2ЕН

    Разделительная точка

    ■ЖЕсли результат измерения целое число, точка может быть опущена и заменена на пробел в младшем разряде.

    (SP)

    20Н

    Пробел: незначащие нули опускаются.

  • 10.4.4 Единицы веса (U1, U2: 2 знака)

•Ж В кодах ASCII.

U1

U2

Код

Единица

Символ

(SP)

G

20Н

47Н

грамм

Е

с

т

43Н

54Н

карат

Ct

О

Z

4FH

5АН

унция

az

L

в

4СН

42Н

фунт

О

т

4FH

54Н

тройская унция

□z t

D

W

44Н

57Н

пеннивейт

dkwt

G

R

47Н

52Н

грн

► (внизу справа)

Т

L

54Н

4СН

таль (Гонконг)

±7

т

L

54Н

4СН

таль (Сингапур, Малайзия)

-£1 ► (вверху справа)

т

L

54Н

4СН

таль (Тайвань)

(внизу справа)

м

О

4DH

4FH

момм

mom

t

О

74Н

6FH

тола

•to

(SP)

%

20Н

25Н

процент

%

р

с

50Н

43Н

штука

Pcs

  • 10.4.5 Результат сравнения при работе в компараторном режиме (S1:1 знак)

    S1

    Код

    Описание

    L

    4CH

    LO (низкий)

    G

    47H

    OK (нормальный)

    H

    48H

    HI (высокий)

    (SP)

    20H

    Значение не определено

  • 10.4.6 Статус (S2:1 знак)

    S2

    Код

    Описание

    S

    53Н

    Данные стабильные

    и

    55Н

    Данные нестабильные

    Е

    45Н

    Ошибка

    [о - Err], [u - Err]

    (SP)

    20Н

    Статус не определен

10.5 Входные команды

Пользователь может управлять весами, передавая команды с внешнего устройства. Доступны два типа команд:

  • (1)  Учет веса тары

  • (2)  Установка выходного контроля

  • 10.5.1 Метод передачи команд

  • (1)  Команда передается на весы со внешнего устройства. Так как связь (передача и прием) осуществляется в дуплексном (двустороннем) режиме, команда может быть передана в любой момент независимо от передачи данных весами.

  • (2)  Если весы выполнили команды, они отправляют назад ответ "выполнено” или запрошенные данные в соответствие с командой. Если команда не может быть выполнена, или принятая команда ошибочна, весы отправляют сообщение об ошибке.

Если весы находятся в нормальном режиме показа данных, получение ответа занимает около одной секунды с момента отправления команды. Если весы принимают команды в процессе выполнения некой операции (например, во время установки параметров какой-либо функции, в процессе калибровки и т.д.), весы отправят ответ по окончании выпонения этой операции.

  • (3)  Не отправляйте на весы команду с внешнего устройства, пока не получен ответ на предыдущую команду.

  • 10.5.2 Формат команд

(1) Формат команд

Состоят из четырех символов (ASCII), включая терминатор (CR=0DH, LF = ОАН)

12  3  4

| С1 ; С2 | CR j LF |

(2) Учет веса тары (установка ноля)

С1

С2

Код

Описание

Значение

Ответ

т

(SP)

54Н

20Н

Учет тары (установка ноля)

None

А00: Нормально.

Е01: Ошибка взвешивания.

(3) Контроль вывода данных

С1

С2

Код

Описание

о

0

4FH

ЗОН

Вывод остановлен.

о

1

4FH

31Н

Непрерывный вывод данных.

о

2

4FH

32Н

Непрерывный вывод данных при стабильных показаниях.

о

3

4FH

ЗЗН

Однократный вывод при нажатии кнопки | Memory) (независимо от стабильности).

о

4

4FH

34Н

Однократный вывод при стабильных показаниях. Вывод производится, если предыдущие показания были равны нулю или меньше текущих.

о

5

4FH

35Н

Однократный вывод при стабильных показаниях, вывод прекращается при дестабилизации.

о

6

4FH

36Н

Однократный вывод при стабильных показаниях, непрерывный вывод при нестабильных показаниях.

о

7

4FH

37Н

Однократный вывод стабильных показаний при нажатии на кнопку | Memory].

о

8

4FH

38Н

Немедленный однократный вывод данных.

о

9

4FH

39Н

Однократный вывод после стабилизации.

■X-Вывод данных при выполении команд [ОО] - [07] осуществляется согласно настройкам параметров функций весов.

Команды [08] и [09] задаются с внешнего устройства.

■ХПосле выполнения любой из команд от [ОО] до [09] весы передают данные в заданном режиме до поступления новой команды. Однако, после выключения и включения весов восстанавливаются настройки, заданные в параметрах функций.

  • 10.5.3 Ответ

(1) Формат ответа

Состоит из пяти символов, включая терминатор (CR = ODH; LF = ОАН)

1       2      3      4      5

| А1 i А2 ] АЗ I CR : LF I

(2) Типы ответа

А1

А2

АЗ

Код

Описание

А

0

0

41Н

ЗОН

ЗОН

Нормально

Е

0

1

45Н

ЗОН

31Н

Ошибка команды

11. Использование аккумуляторной батареи

Функция доступна при использовании питания от аккумуляторной батареи.

11.1  Характеристики
  • • Встроенная никель-кадмиевая батарея

  • • Время зарядки: около 12 часов

  • • Время работы: около 24 часов непрерывно

  • • Количество циклов заряд-разряд: не менее 300

11.2  Метод зарядки батареи

■Ж Если весы используют питание от батареи, появляется символ [IJBMJ ]. Если начинает мигать символ [СЗ], то это означает, что батарея требует зарядки:

  • (1)  Присоедините сетевой адаптер к весам.

  • (2)  Выключите весы.

  • (3)  Время зарядки составляет примерно 12 часов при выключенном питании. Зарядка батареи в течение более длительного времени понижает срок ее эксплуатации.

11.3  Меры предосторожности
  • 1.   После зарядки батареи отключайте сетевой адаптер, чтобы избежать ее перезарядки. Перезарядка батареи может существенно снизить срок ее эксплуатации.

  • 2.   Если весы используются первый раз после приобретения, время эксплуатации может быть короче, чем при полностью заряженной батарее. Это происходит из-за естественного процесса разрядки батареи. Также на дисплее может мигать символ [Й Jll. означающий необходимость зарядки батареи.

  • 3.   Если индикатор батареи не отображается или быстро пропадает после включения весов, это означает, что батарея разряжена, и необходимо ее зарядить или перейти на питание от сети через адаптер.

  • 4.   Зарядка батареи при горящем символе [Цим]] сокращает срок ее службы.

/\ Внимание: Для безопасного использования весов соблюдайте следующие правила:

  • 1.   Не разбирайте и не изменяйте конструкцию батареи. Не изменяйте полярность подключения батареи.

  • 2.   Используйте только оригинальный адаптер.

  • 3.   Не сжигайте использованную батарею.

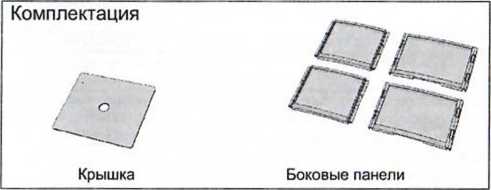

12. Сборка ветрозащиты
  • (1) Соедините одну большую и одну маленькую панели так, чтобы совпали бортики.

  • (2) Присоедините вторую большую панель.

  • (3) Установите вторую маленькую панель.

  • (4) Поставьте ветрозащиту на весы и установите сверху крышку.

13. Неисправности

Неисправность

Вероятная причина

Действия

Дисплей не включается.

• Адаптер не присоединен.

-> Удостоверьтесь, что адаптер присоединен.

Показания нестабильны. Символ [М] непрерывно мигает.

  • • Весы подвергаются воздействию воздушных потоков или вибрации.

  • • Поверхность, на которой стоят весы, неустойчива.

  • • Платформа, образец или тара касаются неподвижной части весов.

-» Установите весы, соблюдая меры предосторожности.

Ошибка взвешивания превышает допустимую.

  • • Ошибка допущена приучере веса тары.

  • • Неправильно выставлен уровень.

  • • Сдвиг калибровки после длительной эксплуатации весов или их перемещения в другое место.

-> Повторите операцию учета веса тары.

-> Проверьте уровень.

-» Откалибруйте весы заново.

Весы не работают в компараторном режиме.

  • • Компараторный режим не установлен.

  • • Значения пределов введены неверно.

-» Проверьте настройку компараторного режима.

Появляется сообщение [Add] ([•<] и значение мигает рядос с ЦО].)

• Вес недостаточен.

—> Воспользуйтесь методом обновления памяти.

Появляется сообщение [о - Егг] до достижения НПВ.

  • • Общий вес превышает НПВ весов (общий вес = тара + вес образца).

  • • Поврежден механизм весов.

-> Проверьте общий вес.

-> Повторите заново операцию учета тары.

-> Обратитесь в сервисный центр.

Появляется сообщение [u - Err].

  • • Между платформой и весами попал посторонний предмет.

  • • Поврежден механизм весов.

-> Снимите платформу и осмотрите поверхность весов.

- > Обратитесь в сервисный центр

Появляется сообщение [b - Err] или [d - Err].

  • • Весы подвергаются воздействию статического электричества или звуковых волн.

  • • Повреждена электронная часть весов.

-> Обратитесь в сервисный центр

В процессе калибровки появляются сообщения (AJ-CE):

[о - Err], [1 - Err] или [2-Егг].

  • • Вес гири превышает НПВ.

  • • Вес гири меньше % НПВ.

  • • Разница в весе 1% и более.

-» Проверьте правильность калибровки и используемую калибровочную гирю.

В процессе калибровки появляются сообщения (AJH-CE): [3-Err] или [4-Егг].

  • • Калибровка проводится с посторонним грузом на платформе.

  • • Механизм поврежден.

-> Проведите процедуру калибровки корректно.

-» Обратитесь в сервисный центр.

В процессе использования питания от батареи: Информация на дисплее пропадает. Мигает символ ]Й Л1. Дисплей не работает.

  • • Включена функция автоматического выключения весов.

  • • Батарея разряжена.

-> Включите весы снова.

Отключите функцию автоматического отключения весов.

-> Зарядите батарею.

-> Используйте питание от сети через адаптер.

14. Характеристики 14.1 Основные характеристики

Модели

AJ-220CE

AJH-220CE

AJ-320CE

AJH-320CE

AJ-420CE

AJH-420CE

AJ-620CE

AJH-620CE

AJ-820СЕ

AJ-1200СЕ

Наибольший предел Взвешивания (НПВ), г

220

320

420

620

820

1200

Наименьший предел взвешивания (НмПВ), г

0,02

0,02

0,02

0,1

1

0,5

Дискретность (d), г

0,001

0,001

0,001

0.001

0,01

0,01

Цена поверочного деления (е), г

0,01

0,01

0,01

0,01

0,01

0,1

Пределы допускаемой погрешности при первичной поверке, в интервалах взвешивания ± г: от НмПВ до 5000е вкп. от 5000е до 20000е вкл. свыше 20000е

от НмПВ до бООООе вкл. свыше бООООе

от НмПВ до 5000е вкл. свыше 5000е

0,005

0,01

0,015

0,005

0,01

0,015

0,005

0,01

0,015

0,005

0,01

0,005

0,01

0,05

0,1

Пределы допускаемой погрешности в эксплуатации, в интервалах взвешивания + г:

| от НмПВ до 5000е вкл.

I от 5000е до 20000е вкл. свыше 20000е

от НмПВ до бООООе вкл. свыше бООООе

от НмПВ до 5000е вкл. свыше 5000е

0,01

0,02

0,03

0,01

0,02

0,03

0,01

0,02

0,03

0,01

0,02

0,01

0,02

0,1

0,2

Среднеквадратическое отклонение (СКО), не более

1/3 пределов допускаемой погрешности

Класс точности по

ГОСТ 24104-2001

Высокий (II)

Специальный (I)

Высокий СЮ .

Вид калибровки

AJ - внешним грузом AJH - встроенным грузом

I абаритные размеры, мм, не более

235x182x168

(включая ветрозащиту)

235x182x76

Размер платформы, мм

0 118

170x140

Масса весов, не более кг

AJ-1,3

AJH-1,6

11араметры питания

220'^э В, 50 Гц

11отребляемая мощность, не более, ВА

3,6

Модели

AJ-2200CE

AJH-2200CE

AJ-3200CE

AJH-3200CE

AJ-4200CE

AJH-4200CE

AJ-

6200СЕ

AJ-

8200СЕ

AJ-

12КСЕ

Наибольший предел Взвешивания (НПВ), г

2200

3200

4200

6200

8200

12000

Наименьший предел взвешивания (НмПВ), г

0,5

0,5

0,5

1

5

5

Дискретность (d), г

0,01

0,01

0,01

0,01

0.1

0,1

Цена поверочного деления (е), г

0.1

0,1

0,1

0,1

1

1

Пределы допускаемой погрешности при первичной поверке, в интервалах взвешивания ± г: от НмПВ до 5000е вкл. от 5000е до 20000е вкл. свыше 20000е

от НмПВ до 50000е вкл. свыше бООООе

от НмПВ до 5000е вкл. свыше 5000е

0,05

0,1

0,15

0,05

0,1

0,15

0,05

0,1

0,15

0,05

0,1

0,5

1

0,5

1

Пределы допускаемой погрешности в эксплуатации, в интервалах взвешивания ± г: от НмПВ до 5000е вкл. от 5000е до 20000е вкл. свыше 20000е

от НмПВ до бООООе вкл. свыше бООООе

от НмПВ до 5000е вкл. свыше 5000е

0,1

0,2

0,3

0,1

0,2

0,3

0,1

0,2

0,3

0,1

0,2

1

2

1

2

Среднеквадратическое отклонение (СКО), не более

1/3 пределов допускаемой погрешности

Класс точности по

ГОСТ 24104-2001

Высокий (II)

Специальный

(I)

Высокий (II)

Вид калибровки

AJ - внешним грузом AJH - встроенным грузом

Габаритные размеры, мм, не более

265x192x90

Размер платформы, мм

180x160

Масса весов, не более кг

AJ- 1,8

AJH-2.8

Параметры питания

220’^3 В, 50 Гц

Потребляемая мощность, не более, ВА

3,6

14.2 Общие характеристики
  • (1) Диапазон учета тары....................................до100%НПВ

  • (2)  Жидкокристаллический дисплей

с подсветкой...................................................Семь символов высотой 16.5 мм.

  • (4)  Индикация перегрузки..................................Сообщение [о - Егг] при превышении НПВ на 9

делений шкалы и более.

  • (5)  Совместимый принтер..................................CSP-160

  • (6)  Температура и влажность............................10°С-30"С, S 80%RH

  • (7)  AC adapter......................................................Адаптер 9 V/200 mA

  • (8)  Минимальный вольтаж батареи..................6V

15. Таблица единиц веса

Единица

Грамм

Карат

Унция

Фунт

Тройская унция

Пеннивейт

1g

1

5

0.03527

0.00220

0.03215

0.64301

1ct

0.2

1

0.00705

0.00044

0.00643

0.12860

1oz

28.34952

141.74762

1

0.06250

0.91146

18.22917

11b

453.59237

2267.96185

16

1

14.58333

291.66667

1ozt

31.10348

155.51738

1.09714

0.06857

1

20

1dwt

1.55517

7.77587

0.05486

0.00343

0.05

1

1GN

0.06480

0.32399

0.00229

0.00014

0.00208

0.04167

1tl (HK)

37.429

187.145

1.32027

0.08252

1.20337

24.06741

1 tl (SGP.Mal)

37.79936

188.99682

1.33333

0.08333

1.21528

24.30556

1 tl (Taiwan)

37.5

187.5

1.32277

0.08267

1.20565

24.11306

1mom

3.75

18.75

0.13228

0.00827

0.12057

2.41131

1to

11.66380

58.31902

0.41143

0.02571

0.37500

7.5

Единица

Гран

Таль (Гонконг)

Таль (Сингапур, Малайзия)

Таль (Тайвань)

Момм

Тола

1g

15.43236

0.02672

0.02646

0.02667

0.26667

0.08574

1ct

3.08647

0.00534

0.00529

0.00533

0.05333

0.01715

1oz

437.5

0.75742

0.75

0.75599

7.55987

2.43056

11b

7000

12.11874

12

12.09580

120.95797

38.88889

1ozt

480

0.83100

0.82286

0.82943

8.29426

2.66667

1dwt

24

0.04155

0.04114

0.04147

0.41471

0.13333

1GN

1

0.00173

0.00171

0.00173

0.01728

0.00556

1tl (HK)

577.61774

1

0.99020

0.99811

9.98107

3.20899

1 tl (SGP.Mal)

583.33333

1.00990

1

1.00798

10.07983

3.24074

1 tl (Taiwan)

578.71344

1.00190

0.99208

1

10

3.21507

1mom

57.87134

0.10019

0.09921

0.1

1

0.32151

1to

180

0.31162

0.30857

0.31103

3.11035

1

16. Поверка весов

Настоящая методика распространяется на весы лабораторные электронные AJ-CE/AJH-CE, изготовленные фирмой «Shinko Denshi Со.» (Япония) и устанавливает методику их первичной и периодической поверки. Методика утверждена ГЦИ СИ ФГУ «Ростест-Москва». Межповерочный интервал - 1 год.

16.1 Операции и средства поверки.

При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в Таблице 1

Таблица 1.

Наименование операции

Номер пункта натоящей методики

Средства поверки и их основные технические характеристики

1. Внешний осмотр.

16.4.1

Визуально

2. Опробование.

16.4.2

3. Определение метрологических характеристик.

Определение погрешности весов

Определение размаха показании

Определение погрешности весов при выборке массы тары.

16.4.3

16.4.3 1

16 4 3.2

164 3 3

Гири Е2, F1 ГОСТ 7328-01. психромогр

ГириЕ2. F1 ГОСТ 7328-01. 11(.ихром<нр

1 ири 1 2. М ГО< 1 / J28.

IICHXpOMttip

•^Примечание: допускаемые погрешности гирь, примгчгилмы» при....." pi rinmiui...........

(или более) раза меньше, чем допускаемые погрешнее ги »<ч < >и

16.2 Требования безопасности.

При проведении поверки должны быть соблюдены следующий гробышнин ......и • ........

при включении весов в сеть запрещается снимать кожух и шн 1и p«»m«imhu.io и пусконаладочные работы;

поверка весов со снятым кожухом запрещается.

16.3 Условия поверки.

При проведении поверки должны быть соблюдены следующие условия:

  • 16.3.1 Температура окружающего воздуха в помещении должна составлять от 10 до 30 <

  • 16.3.2 Относительная влажность воздуха от 30 до 80 %.

  • 16.3.3 Параметры питания от сети переменного тока должны составлять:

напряжение, В         220’22.33

частота, Гц             50±1

  • 16.3.4 Изменение температуры помещения в течение 1 ч не должно превышать + 0,5 °C.

  • 16.3.5 На месте установки весов не должно быть воздушных потоков и вибраций, вызывающих изменение показаний весов, а также тепловых потоков, вызывающих одностороннее нагревание или охлаждение весов.

  • 16.3.6 До начала поверки весы должны находиться во включенном состоянии не менее срока, указанного в Руководстве по эксплуатации.

16.4 Проведение поверки.
  • 16.4.1 Внешний осмотр

При внешнем осмотре проверяют:

комплектность поверяемых весов;

отсутствие видимых повреждений сборочных единиц весов и электропроводки; целостность соединительных кабелей;

наличие заземления, знаков безопасности и необходимой маркировки; соответствие внешнего вида эксплуатационной документации.

  • 16.4.2 Опробование

При опробовании весы приводятся в рабочее состояние в соответствии с руководством по эксплуатации.

  • 16.4.3 Определение метрологических характеристик

  • 16.4.3.1 Определение погрешности взвешивания

При определении погрешности взвешивания сначала надо установить «0» показаний, а потом поочередно нагружать и разгружать весы нагрузками, равными десяти значениям массы, равномерно распределенными во всем диапазоне взвешивания, включая НмПВ и НПВ, каждый раз фиксируя показания весов. Гири располагают центрально-симметрично на чашке (платформе) весов.

Кроме того, показания весов определяют при однократном нагружении каждой четверти чашки (платформы) весов массой, близкой к 1/3 НПВ.

Погрешность взвешивания следует определять как разность показаний весов и значения массы эталонных гирь по формуле:

Ai=Li-mi        (1)

где L, - показания весов, т,- значение массы эталонных гирь, i - порядковый номер.

Погрешности взвешивания не должны превышать пределов допускаемой погрешности. Форма протокола определения погрешности приведена в Приложении 1. Значение погрешности вычисляют как разность показания весов и значений массы гирь. Полученные значения погрешности взвешивания не должны превышать значений допускаемых погрешностей для весов конкретной модели.

  • 16.4.3.2 Определение размаха показаний весов

Для определения размаха показаний и непостоянства показаний ненагруженных весов необходимо установить «0», а затем поочередно 5 раз помещать гири, ближайшие (в сумме) по массе к НПВ, каждый раз фиксируя показания весов с нагрузкой и без нагрузки. В конце поверки фиксируют показания весов без нагрузки. За размах показаний Д р принимается разность между наибольшим и наименьшим показаниями нагруженных весов

Д р = L р max ~~ L р min          (2)

где L р наибольшее показание нагруженных весов, L р mn - наименьшее показание нагруженных весов

Размах показаний из 5 измерений не должен превышать предела допускаемой погрешности при НПВ на весы конкретной модели. Форма протокола определения размаха показании приведена в Приложении 1.

  • 16.4.4 Определение погрешности весов при выборке массы тары

Производят выборку массы тары, близкой к 1/3 НПВ. После этого носы послодогы1шпаг<> нагружают и разгружают четырьмя нагрузками, значения массы которых р.г.....гмтгртю

расположены в диапазоне от НмПВ до 2/3 НПВ, при этом нагрузки массой, раиной Нм1 III и ,7.1 НПВ воспроизводятся обязательно.

Затем производят выборку массы тары, близкой к 2/3 НИН Поело того »<•< ы пог ладони пинанг нагружают и разгружают четырьмя нагрузками, значения массы которых раиноморно расположены в диапазоне от НмПВ до 1/3 НПВ. при .лом нагрузки массой, равной НмПВ и 1/3 НПВ воспроизводятся обязательно

Погрешность весов Л„ определяется по формуле (1) и но должна превышать значение допускаемой погрешности взвешивания для массы нет то.

Форма протокола определения погрешности весов при выборке массы тары приведена в Приложении 1.

16.5 Оформление результатов поверки.
  • 16.5.1 Положительные результаты поверки должны оформляться путем выдачи свидетельства о поверке по установленной форме.

  • 16.5.2 В случае отрицательных результатов весы к применению не допускаются, и дают указание о запрещении применения весов. Выданное ранее свидетельство должно быть аннулировано.

16.5 Приложение 1.

ПРОТОКОЛ №___________от «__»_________200_ г

ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТИ ВЗВЕШИВАНИЯ ВЕСОВ

Действительное значение массы гирь m

Показания весов

Погрешность взвешивания (Ц-М-т

Возрастание нагрузки

Убывание нагрузки

При натр. Lp

При нагр .Lp

При нагр .Lp

При нагр. Lp

Возраст, нагр.

Убыв. нагр.

1

2

3

4

5

6

7

Наибольшее значение погрешности взвешивания (по абсолютной величине)

ОПРЕДЕЛЕНИЯ РАЗМАХА ВЕСОВ

Показания весов

Без нагрузки Lo

Нагрузка Lp

Без нагрузки Lo

Д р - L Р max ~ L р min          (2)

ОПРЕДЕЛЕНИЯ НЕЗАВИСИМОСТИ ПОКАЗАНИЙ ВЕСОВ ОТ ПОЛОЖЕНИЯ ГРУЗА НА ПЛАТФОРМЕ ВЕСОВ

Положение груза на платформе весов

Показания весов Ц

1

2

3

4

5

Ai=Li-mi         (1)

ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТИ Bl СОВ ПРИ Bl.II.OPKI МЛС< l.l IAPI.I

Ai=Li-mi

(1)

Поверитель_______________________«    »______________

50

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
