ФЕДЕРАЛЬНОЕ Al ЕПТСТВО IK) I Е\ППЧЕСКОМ> PEIA.'IIIPOBAIIIIIO И MEIРОЛО1 1111

ФЕДЕРАЛЬНОЕ БЮДЖЕГНОЕ УЧРЕЖДЕН НЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА »)

УТВЕРЖДАЮ

Заместитель генерального

директора

-Москва»

.В. Морин ноябри 2016 I .

Государственная система обеспечения единства измерений

Делители напряжения составные ДН-750нт

Методика поверки

РТ-М11-3573-551-2016

. Москва

2016

Настоящая методика поверки распространяется на делители напряжения составные ДН-750пт (далее по тексту - делители), изготовленные ООО НПП «Диатранс», г. Москва и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками 1 год.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 1.1 При проведении поверки проводят операции, указанные в таблице I. и применяют средства поверки, указанные в таблице 2.

Таблица 1 - Операции поверки

Наименование операции

11омер пункта методики поверки

Проведение операций при

первичной поверке

периодической поверке

1 Внешний осмотр

5.1

Да

Да

2 Опробование

5.2

Да

Да

3 Определение погрешности коэффициентов масштабного преобразования и погрешности угла фазового сдвига делителя с блоком коррекции БК-1

5.3

Да

Да

4 Определение погрешности коэффициентов масштабного преобразования делителя без блока коррекции БК-1

5.4

Да

Да

  • 1.2  При несоответствии характеристик поверяемых дели гелей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят.

  • 1.3 Допускается при периодической поверке на основании письменного заявления владельца поверяемого СИ производить поверку меньшего числа измеряемых величин и в неполном диапазоне измерений измеряемых величин. Соответствующие записи должны быть сделаны в свидетельстве о поверке.

Таблица 2 - Средства поверки

Номер пункта

МП

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки

5.2 -5.4

Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты (ГЭТ 175-2009)

-диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока: от 0,1 до 10000;

-диапазон измерений единицы угла фазового сдвига (cpU) электрического напряжения переменного тока: от 0 до 0,1 радиан;

  • - номинальное напряжение частотой 50 Гц: от 0,1 А/З до 750/л/з кВ; -случайная погрешность воспроизведения: So(Ku) < 1,6-10"6 + 1,21 Ю^ Кщшм);

S(cpu) < 2-10'6 + 0,0061 -(ри(изм) радиан;

  • - неисключенная систематическая погрешность: ©о(Ки) < 4,75-10‘5;

0(фи) < 2,83 10'5 радиан

Окончание таблицы 2

5.2-5.4

Г'осударственный эталон единицы коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока 1 разряда по ГОСТ Р 8.746-2011 в диапазоне значений от 3/^13 до 500/^13 кВ

Номинальное первичное напряжение от 1 до 5ООл/3 кВ, номинальное вторичное напряжение от 100л/3 до 200 В, 8 = ± 0,01 %.

Прибор сравнения КНТ-05 (Г'осреестр № 17750-08)

-предел допускаемой абсолютной погрешности напряжения: ±0,01%;

- предел допускаемой абсолютной погрешности угла фазового сдвига: ±0,01%

Примечания

1 Допускается применение поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 2.1  К поверке приборов допускаются лица, прошедшие инструктаж по технике безопасности, изучившие эксплуатационную документацию на средства измерений и настоящую методику поверки.

  • 2.2 Поверитель должен пройти инструктаж по технике безопасности и имен, удостоверение на право работы на электроустановках с напряжением до и выше 1000 В с группой допуска не ниже IV.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования Правила по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328П.

Средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах ио их эксплуатации.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К ПЕЙ
  • 4.1 Условия поверки делителей должны соответствовать условиям их эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

  • 4.2 При проведении поверки должны соблюдаться следующие условия:

Температура окружающего воздуха, °C................................................... 20±5

Относительная влажность воздуха, %.................................................. 30 - 80

Атмосферное давление, кПа.................................................................84-106

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие делителей следующим требованиям:

  • - комплектность делителей должна соответствовать описанию ч ина;

нс должно быть механических повреждений корпуса, органов управления, соединительных элементов, индикаторных устройств, нарушающих работу делителей или затрудняющих поверку;

  • - разъемы не должны иметь повреждений и должны быть чистыми.

При наличии вышеперечисленным требованиям дальнейшей поверке делители не подвергаются и бракуются.

  • 5.2 Опробование

Опробование делителей проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

Результат опробования считают положительным, если делитель напряжения составной ДН-750пт функционирует согласно руководству по эксплуатации.

  • 5.3  Определение погрешности коэффициентов масштабного преобразования и погрешности угла фазового сдвига делителя с блоком коррекции БК-1.

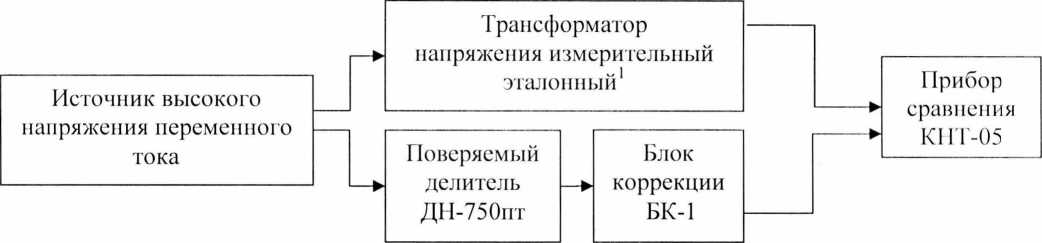

    • 5.3.1 Собрать схему согласно рисунку 1.

Рисунок 1 - структурная схема подключения приборов для определения погрешности коэффициентов масштабного преобразования и погрешности угла фазового сдвига делителей с блоком коррекции БК-1.

Примечание 1  — при измерении напряжения переменного тока до 500/л/З кВ

(включительно) используют рабочий эталон 1-го разряда по ГОСТ Р 8.746-2011, диапазон воспроизведения коэффициента масштабного преобразования напряжения от ЗА/З до 500/л/З кВ, при измерении напряжения переменного тока свыше 500/д/З кВ используют трансформатор напряжения измерительный из состава государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты, регистрационный номер в Федеральном информационном фонде ТЭТ 175-2009.

  • 5.3.2 Устанавливают «КНТ-05» на безопасном расстоянии от источника высокого напряжения. Включают «КНТ-05» и устанавливают режим поверки трансформаторов напряжения.

  • 5.3.3 Подсоединяют измерительный кабель делителя ДН-750 к входным клеммам блока коррекции БК-1, к выходным клеммам подсоединяют измерительный кабель «Но» «КНТ-05». Выходы «а», «х» эталонного трансформатора подсоединяют к входу «Un» «КНТ-05».

  • 5.3.4  Включают установку высокого напряжения переменного тока и плавно увеличивают высокое напряжение до значения, соответствующего 0,8 -Uhom., контролируя его но измерительной системе установки.

  • 5.3.5 Измеряют с помощью «КНТ-05» напряжения с выхода блока коррекции БК-1 (Uo) и с выхода эталонного трансформатора (Un), а также угол сдвига фаз (р между указанными сигналами.

  • 5.3.6 Вычисляют коэффициент деления Кд но формуле:

Кд = Ктн-Un / Uo,                                   (1)

где Un - напряжение с выхода эталонного трансформатора, В;

Uo - напряжение с выхода делителя. В;

Ктн - номинальный коэффициент трансформации эталонного трансформатора.

  • 5.3.7  Вычисляют отклонение коэффициента деления делителя в процентах от номинального по формуле:

бкд =100- (Кд - Кдном) / Кдиом.                                 (2)

где 5кд - отклонение коэффициента деления, %;

Кд - вычисленное значение коэффициента деления;

Кдном - номинальное значение, указанное в руководстве по эксплуатации испытуемого делителя.

Абсолютное отклонение А(р при измерении фазного угла записывают по показаниям прибора в минутах.

  • 5.3.8 Измерения и вычисления по 5.3.4 -5.3.7 выполняют десятикратно.

  • 5.3.10 Увеличивают высокое напряжение до U„OM и выполняют операции 5.3.5 - 5.3.7 настоящей методики.

  • 5.3.11 Увеличиваюг высокое напряжение до 1,2-UHOM и выполняют операции но 5.3.5 5.3.7 настоящей мегодики.

  • 5.3.12 Проверку метрологических характеристик делителя проводя! последовательно в соответствии с изложенной методикой для всех коэффициентов делителя (3300, 5000. 7500).

  • 5.3.13 Результаты измерений и вычислений заносят в протокол произвольной формы.

Результаты испытаний считают положительными, если полученные значения погрешности измерения не превышают указанных в описании типа.

5.4 Определение относительной основной погрешности коэффициентов масштабного преобразования делителя без блока коррекции БК-1.

  • 5.4.1 Собрать схему согласно рисунку 2 в соответствии с документацией:

    Рисунок 2 - структурная схема подключения приборов для определения относительной основной погрешности коэффициента масштабного преобразования делителя без блока коррекции БК-1.

    • 5.4.2 Включают установку высокого напряжения переменного тока и последовательно увеличивают высокое напряжение до значений, соответствующих: К) кВ, 50 кВ. 100 кВ, 200 кВ, 300 кВ, 400 кВ, 500 кВ, контролируя его по прибору сравнения КНТ-05.

    • 5.4.3 Измеряют с помощью прибора сравнения напряжения с выхода делителя (По) и с выхода эталонного трансформатора (Un).

    • 5.4.4 Вычисляют коэффициент деления Кд но формуле:

    Кд Кти-Un / Uo,                                   (3)

11рибор сравнения

КН Г-05

где Un - напряжение с выхода эталонного трансформатора. В;

Uo - напряжение с выхода дели теля. В;

Ктн - номинальный коэффициент трансформации эталонного транс ' 5.4.5 Вычисляют отклонение коэффициента деления делителя в номинального по формуле:

<5кд ~100' (Кд — Кдном) / Кдком,

где Зкд - отклонение коэффициента деления, %;

процентах

от

Лист № 6 Всего листов 6 Кд - вычисленное значение коэффициента деления;

Кдном - номинальное значение, указанное в руководстве по эксплуатации испытуемого делителя.

Результаты измерений и вычислений заносят в протокол произвольной формы.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых значений, указанных в описании типа.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Положительные результаты поверки установки оформляют свидетельством о поверке, с нанесением знака поверки на свидетельство, в соответствии с Приказом Министерства промышленности и торговли Российской Федерации № 1815 от 02.07.2015.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики установку к дальнейшей эксплуатации не допускают и выдают извещение о непригодности. В извещении указывают причину непригодности.

Начальник лаборатории № 551 11ачальник сек тора
