Вольтамперфазометр РС-30

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

РАПМ.411259.001 РЭ

с Изменением № 1

Настоящее руководство по эксплуатации (РЭ) предназначено для ознакомления с устройством и принципом работы цифрового вольтамперфазометра РС-30 (в дальнейшем - прибор) и содержит сведения, необходимые для правильной

эксплуатации, меры безопасности и методику поверки.

Прибор соответствует группе 4 по ГОСТ 22261.

Рабочие условия применения прибора:

  • - температура от минус 15 до плюс 50 °C;

  • - верхнее значение относительной влажности 90 % при температуре 30 °C.

Нормальные условия по п. 4.3.1 ГОСТ 22261:

температура окружающего воздуха от плюс 15 до плюс 25 °C; относительная влажность воздуха от 30 до 80 %;

атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Прибор выполнен в корпусе исполнения IP54 по ГОСТ 14254.

По электробезопасности прибор соответствует ГОСТ IEC 61010-1-2014.

По электромагнитной совместимости прибор соответствует ГОСТ Р 51522.1.

В связи с постоянным совершенствованием приборов возможны некоторые расхождения между выпускаемыми изделиями и конструкцией, описанной в данном руководстве.

Внимание! Перед включением прибора ознакомьтесь с настоящим РЭ.

Корпус прибора имеет усиленную изоляцию

CAT III 600В Категория безопасности

Изм.

Лист

№ докум.

Подпись

Дата

Разраб.

Токарев

Провер.

Чунарёв^

Метролог

л7

Н. контр.

Орлова

Утверд.

Бояринцев

ft. с Г,7

РАПМ.411259.001 РЭ

Литера

Лист

Листов

Вольтамперфазометр РС-30

2

48

Руководство по эксплуатации

  • 1 ОПИСАНИЕ И РАБОТА

    • 1.1 Назначение вольтамперфазометра

Прибор предназначен для:

  • - измерения действующих значений переменного напряжения и тока;

  • - измерения напряжения постоянного тока;

  • -  измерений активной, реактивной, полной мощности и коэффициента мощности;

  • - измерения фазовых углов между напряжениями, между напряжениями и током, между токами;

  • - измерения частоты напряжения и силы переменного тока;

  • - показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;

  • - индикации порядка чередования фаз.

  • 1.2 Основные метрологические характеристики приведены в таблице 1.

Имя No пппп I Попп и лятя |R<iam иня No Имя No nvfin I Пплп и пятя

Таблица 1.1- Основные метрологические характеристики

Характеристика

Значение

1 Измерение напряжения переменного тока

Диапазон измерений действующего значения напряжения переменного тока, В

от 0,30 до 99,99 от 100,0 до 700,0

Пределы допускаемой основной абсолютной погрешности измерения действующего значения напряжения переменного тока, В

±(0,005-U+30 е.м.р.), при U<10 В; ±(0,005 U+3 е.м.р.)

Рабочий диапазон частот, Гц

от 45 до 55

2 Измерение напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от 0,30 до 99,99 от 100,0 до 700,0

Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В

±(0,005-U+30 е.м.р.), при U<10 В; ±(0,005-U+3 е.м.р.)

3 Измерение силы переменного тока

Диапазон измерений действующего значения переменного тока, А:

  • - сдатчиками токоизмерительными КТИР-30 и КТИ-30

  • - сдатчиком токоизмерительным КТИР-500

  • - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000

от 0,0030 до 0,0999; от 0,100 до 9,999; от 10,00 до 40,00

от 0,20 до 99,99; от 100,0 до 500,0

от 1 до 3000

Пределы допускаемой основной абсолютной погрешности измерения действующего значения переменного тока, А: - сдатчиками токоизмерительными КТИР-30 и КТИ-30

±(0,014+30 е.м.р.), при 1<0,1 А

±(0,014+3 е.м.р.)

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

3

Hur №пплп Пплп и лата IR^am i/imr Nq| I/Ihr No nvfSn I Пплп и лата

Характеристика

Значение

  • - сдатчиком токоизмерительным КТИР-500

  • - сдатчиками токоизмерительными ПТИР-3000 и ПТИ-3000

±(0,015-1+3 е.м.р.)

±(0,025-1+4 е.м.р.)

Рабочий диапазон частот, Гц

от 45 до 55

4 Измерение активной, реактивной и полной мощностей

Диапазоны измерений активной мощности Р (кВт), реактивной мощности Q (квар)* и полной мощности S (кВ-А)*: - сдатчиками токоизмерительными КТИР-30 и КТИ-30

от 0,001 до 9,999; от 10,00 до 21,00

- сдатчиком токоизмерительным КТИР-500

от 0,005 до 9,999 от 10,00 до 99,99 от 100,0 до 350,0

- с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000

от 0,100 до 9,999 от 10,00 до 99,99 от 100,0 до 999,9 от 1000 до 2100

Пределы допускаемой основной абсолютной погрешности измерения полной мощности, В-А:

  • - сдатчиками токоизмерительными КТИР-30 и КТИ-30

  • - сдатчиком токоизмерительным КТИР-500

  • - сдатчиками токоизмерительными ПТИР-3000 и ПТИ-3000

±(0,015|Х|+3 е.м.р.)

±(0,02|Х |+3 е.м.р.)

±(0,03|Х|+5 е.м.р.)

Пределы допускаемой основной абсолютной погрешности измерения активной мощности, Вт:

  • - сдатчиками токоизмерительными КТИР-30 и КТИ-30

  • - сдатчиком токоизмерительным КТИР-500

  • - с датчиками токоизмерительными ПТИР-3000 и ПТИ-3000

±(0,02|Х|+5 е.м.р.)

±(0,025-|Х|+5 е.м.р.) ±(0,035 |Х|+15 е.м.р.)

Пределы допускаемой основной абсолютной погрешности измерения реактивной мощности, вар:

  • - сдатчиками токоизмерительными КТИР-30 и КТИ-30

  • - сдатчиком токоизмерительным КТИР-500

  • - сдатчиками токоизмерительными ПТИР-3000 и ПТИ-3000

±(0,02-|Х|+10 е.м.р.)

±(0,025|Х|+20 е.м.р.)

±(0,035|Х|+25 е.м.р.)

5 Измерение частоты переменного тока

Диапазон измерения частоты, Гц

от 45,00 до 55,00

Пределы допускаемой основной абсолютной погрешности измерения частоты переменного тока, Гц

±0,05

6 Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока

Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов

от-179,9 до +180,0

Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и напряжением, градусов в диапазоне от 1,0 до 9,9 В

в диапазоне от 10 до 700 В

±2,5

±0,5

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

I/Ihr Nonnnn Пппп и пятя IR.^rm имя Nol Иня No nvfin Пплп и пятя

Характеристика

Значение

Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между напряжением и током при напряжении более 10 В, градусов:

  • - сдатчиками токоизмерительными КТИР-30 и КТИ-30 в диапазоне от 0,005 до 0,03 А

в диапазоне от 0,03 до 0,3 А

в диапазоне от 0,3 до 30 А

  • - сдатчиком токоизмерительным КТИР-500

в диапазоне от 0,2 до 10 А

в диапазоне от 10 до 500 А

  • - сдатчиками токоизмерительными ПТИР-3000 и ПТИ-3000 в диапазоне от 10 до 3000 А

±3,5 ±1,2 ±0,8

±1,2

±0,8

±2

Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз между током и током, градусов:

  • - сдатчиками токоизмерительными КТИР-30 и КТИ-30: в диапазоне от 0,005 до 0,03 А

в диапазоне от 0,03 до 0,3 А в диапазоне от 0,3 до 30 А

  • - сдатчиком токоизмерительным КТИР-500: в диапазоне от 0,2 до 10 А

в диапазоне от 10 до 500 А

  • - сдатчиками токоизмерительными ПТИР-3000 и ПТИ-3000 в диапазоне от 10 до 3000 А

±4

±1,8

±1,2

±1,8

±1,2

±3

7 Вычисление коэффициента мощности Кр

Диапазон вычисления Кр

от-1,00 до 1,00

Примечания:

U - измеренное значение напряжения, В; I - измеренное значение силы тока, А;

е.м.р - единица младшего разряда;

X=U I;

* - Диапазон отображаемой активной и реактивной мощности определяется диапазоном полной мощности.

Дополнительные погрешности

Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением температуры в рабочем диапазоне, ±0,005 от основной погрешности)

Пределы допускаемой дополнительной погрешности измерений напряжения, силы, активной, реактивной и полной мощности переменного тока, коэффициента мощности, напряжения постоянного тока, вызванной изменением относительной влажности окружающего воздуха в рабочем диапазоне, ±0,005 от основной погрешности)

1.3 Общие технические характеристики

1.3.1 Прибор обеспечивает автоматическое переключение диапазонов и

определение единиц измерения

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001РЭ

I/Ihr No пллп I Пплп и пятя |Кчям имя No Имя No nvfin I Пплп и пятя

  • 1.3.2 При выключении, прибор сохраняет, а при включении восстанавливают настройки последнего измерения.

  • 1.3.3 Прибор сохраняет результаты измерений с возможностью обмена данными с внешним устройством (компьютером) по беспроводной связи.

  • 1.3.4 В двухфазном (изолированном) режиме и режиме измерения постоянного напряжения между группами гнезд N(Na)-A и B(Nc)-C обеспечивается гальваническая развязка до 1000 В.

  • 1.3.5 Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металлогидридного (Ni-Mh) аккумулятора с номинальным напряжением «6 В», емкостью «2000 мА/ч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В».

  • 1.3.6 Прибор обеспечивает самоконтроль напряжения питания. При снижении напряжения от 5,2 В до 5,0 В происходит отключение.

  • 1.3.7 Время готовности прибора при включении питания не более 3 с.

  • 1.3.8 Время непрерывной работы без включённого режима энергосбережения не менее 8 часов.

  • 1.3.9 В приборе реализовано отключение индикации или питания при длительном неиспользовании. Параметры отключения настраиваемые.

  • 1.3.10 Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

  • 1.3.11 Мощность потребления, не более, 2 Вт.

  • 1.3.12 Масса, не более, 0,8 кг.

  • 1.3.13 Габаритные размеры, не более, 60x105x245 мм.

  • 1.3.14 Срок службы, не менее, 8 лет.

  • 1.4 Электрическая прочность, сопротивление изоляции и устойчивость к электрическим перегрузкам

  • 1.4.1 Изоляция прибора выдерживает в нормальных условиях в течение 1 минуты действие напряжением постоянного тока между замкнутыми гнёздами и корпусом 7,3 кВ.

  • 1.4.2 Электрическое сопротивление изоляции в нормальных условиях между замкнутыми гнёздами и корпусом не менее 20 МОм.

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411259.001РЭ

    Лист

  • 1.4.3 В двухфазном режиме и режиме измерения постоянного напряжения, изоляция между замкнутыми гнёздами N(Na)-A и замкнутыми гнёздами B(Nc)-C выдерживает в нормальных условиях в течение 1 минуты действие напряжения 1,1 кВ частотой 50 Гц

  • 1.5 Комплектность

Комплект поставки вольтамперфазометра в соответствии с таблицей 1.2.

Таблица 1.2 - Комплект поставки

I/Imr Nonnnn Пллп и пятя |Лзям имя No I/Imr № nv6n I Пплп и пятя

Наименование

Количество

1 Вольтамперфазометр РС-30

1шт.

2 Руководство по эксплуатации РАПМ.411259.001 РЭ

1экз.

3 Блок питания

1шт.

4 Кабели измерительные, длиной 1,5м, цветные

4шт.

5 Зажим типа «крокодил»

4шт.

6 Bluetooth-USB адаптер

1 шт.*

7 Сумка для переноски

1шт.

8 Батарейный отсек РАПМ.436244.007

1шт.

9 Датчики токоизмерительные (указываются при заявке):

клещи токоизмерительные КТИ-30 РАПМ.418114.009

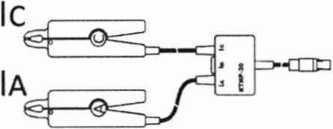

клещи токоизмерительные КТИР-30 РАПМ.418114.007

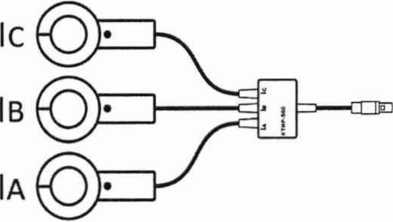

клещи токоизмерительные КТИР-500 РАПМ.418114.011

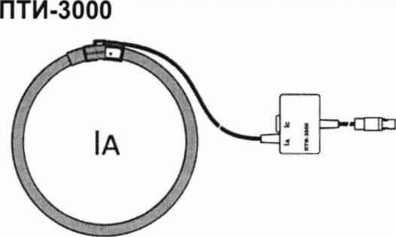

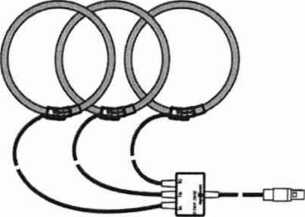

датчик гибкий токоизмерительный ПТИР-3000 РАПМ.418114.010

датчик гибкий токоизмерительный ПТИ-3000 РАПМ.418114.008

Примечание: *- поставляется по отдельному заказу.

  • 1.6 Устройство и работа

Органы управления, индикации и сигнальные разъёмы располагаются на передней панели прибора, информация выводится на цветной жидкокристаллический индикатор (ЖКИ). Подвижная защитная панель, закрывает индикатор и кнопки управления. Гнездо типа «джек» внизу прибора предназначено для подключения блока питания при зарядке аккумулятора (центральный штырь - «минус» питания). РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе, с лакокрасочными покрытиями. Измерение параметров сети основано на одновременном измерении мгновенных значений тока и напряжения. В ходе цифровой обработки сигналов используются алгоритмы обработки во временной области (фильтрация, определение действующих значений и т.д.) и в частотной области (дискретное преобразование Фурье для определения первых двадцати комплексных гармоник сигнала). После цифровой обработки сигналов определяются фазовые характеристики сети, действующие значения токов и напряжений, значения мощностей (активная, неактивная, полная мощность и т.д), вычисляются уровни гармонических искажений токов и напряжений (THDI и THDU). Двухфазный режим - изолированный, при этом измерение напряжения происходит по двум гальванически развязанным каналам.

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

7

В приборе реализовано автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов. Подключение токоизмерительных выполнено с помощью быстро разборного Push-Pull соединения.

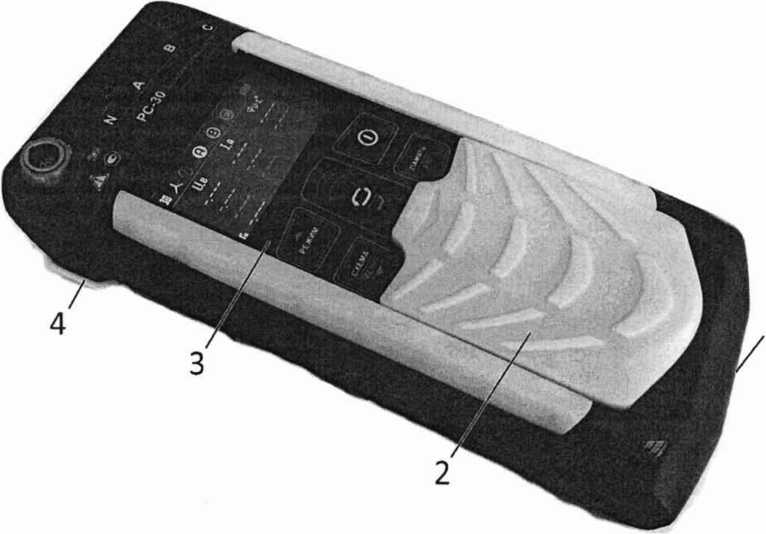

Общий вид РС-30 приведён на рисунке 1.1, расположение органов управления и разъёмов подключения измерительных кабелей показано на рисунке 1.2.

I/1hr No пплп Плпп и пятя IR^rm mhr Nol I/Ihr № nvfin Пплп и пятя

1

Рисунок 1.1 - Общий вид РС-30

1 - гнездо «

«минус»);

» для подключения блока питания (центральный штырь-

2 - защитная панель (защитная крышка);

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ
  • 3 - передняя панель;

  • 4 - магнитный держатель для крепления прибора на стальные поверхности.

Рисунок 1.2 - Расположение разъёмов подключения и органов управления прибора РС-30

Ими Nonnnnl Пллп и лата IRaaivi ими No Ими No nvfin I Пллп плата

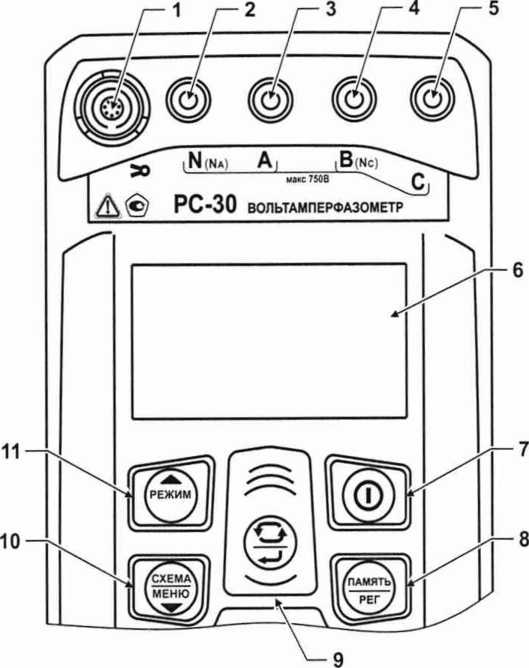

1- гнездо подключения токоизмерительных датчиков;

2...5 - гнезда для подключения измерительных кабелей;

6 - цветной жидкокристаллический индикатор;

7 - кнопка включение и выключение прибора;

8 - кнопка - кнопка вызова функции работы с памятью;

9 - кнопка      переключение информационных окон

отображения результатов измерения.

в текущем режиме

В меню кнопка выполняет функцию

подтверждения выбранного действия;

10 - кнопка переключение схемы измерения: 3-х фазная 3-х проводная, 3-х фазная 4-х проводная, изолированная. При удержании более 2 сек - вход в меню. В меню кнопка выполняет функцию движения по меню вниз;

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

11- кнопка - выбор режима отображения результатов измерения: основная информация, векторные диаграммы, гармонический анализ. В меню кнопка выполняет функцию движения по меню вверх.

  • 1.7 Маркировка и упаковка

Маркировка прибора соответствует ГОСТ 22261, ГОСТ IEC 61010-1-2014 и комплекту конструкторской документации (КД). Упаковка прибора соответствует ГОСТ 9181 и комплекту КД.

  • 2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

К эксплуатации допускаются лица, изучившие настоящее руководство по эксплуатации и имеющие допуск к работе с аппаратурой, функционирующей под

напряжением до 1000 В.

А ВНИМАНИЕ! Не допускается работать с неисправным, поврежденным вольтамперфазометром и нарушать порядок работы с ним. Во избежании поражения электрическим током подключение прибора к исследуемым цепям рекомендуется производить одной рукой.

I/Imr No пллп I Попп и пятя IR.^rm имя Nol Имя No nv6n I Попп и пятя

  • 2.1 Подготовка к работе

    • 2.1.1 В случае если прибор находился при температуре, отличной от рабочей, предварительно выдержать его при рабочей температуре в течении двух часов.

Прибор необходимо расчехлить и проверить на отсутствие механических повреждений и загрязнений. Проверить исправность защитных крышек и креплений, проверить целостность изоляции кабелей. Проверить отсутствие механических повреждений и загрязнений на блоке питания.

При эксплуатации прибора необходимо перед работой очистить измерительные

гнезда и поверхности вокруг них.

  • 2.1.2 Зарядка аккумулятора

Для питания прибора используется никель-металлогидридный аккумулятор

«5Н-АА2000В-1» с номинальной ёмкостью «2000 мА/ч».

Примечание - Перед зарядкой убедитесь, что в батарейный отсек установлен аккумулятор, а не батареи. Пренебрежение данным правилом может привести к повреждению батарейного отсека и батареи.

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001РЭ

Примечание - Зарядку аккумулятора проводиться при температуре окружающего воздуха от плюс 10 °C до плюс 30 °C. Пренебрежение данным правилом снижает ресурс аккумулятора.

Для зарядки аккумулятора подключить выходной штекер блока питания из комплекта поставки к гнезду «джек» прибора. Блок питания включить в сеть «220 В».

Процесс заряда аккумулятора отображается заполнением символа «Батарея» на индикаторе. По завершению зарядки символ «Батарея» заполнен.

Для зарядки полностью разряженного аккумулятора требуется от 7 до 8 часов.

При длительном неиспользовании прибора рекомендуется один раз в три месяца проводить подзарядку аккумулятора.

Примечание - Зарядка штатного аккумулятора производится током от 400 мА до 500 мА. При зарядке аккумулятора с другой номинальной ёмкостью рекомендуется периодически проверять его температуру, например, на ощупь. При быстром подъёме температуры зарядку необходимо прекратить.

Ими No пллп I Пплп плата iRtam mhr Nol Hmr No nvfin I Пплп и лата

  • 2.2 Работа с прибором

Для включения (выключения) нажмите кнопку

После включения и самотестирования прибора на его индикаторе сначала отображается версия программного обеспечения (далее, ПО), затем прибор

переходит в последний перед выключением режим измерения.

Уровень напряжения питания отображается в виде символа «Батарея» в

верхнем правом углу: площадь заполнения символа пропорциональна напряжению

питания. Если на индикаторе появляется надпись «Аккумулятор разряжен. Отключение» и прибор выключается (напряжение питания ниже 5,2..5,0В), то необходимо зарядить аккумулятор согласно п. 2.1.2), заменить аккумулятор или батареи питания согласно п.2.6.

  • 2.2.1 Настройки (меню) прибора

В меню имеется возможность:

  • - настроить набор доступных схемы измерений, см. рис. 2.1;

  • - установить время автовыключения прибора, см. рис.2.2,

п                        -      ®

Для входа в меню нажмите и удерживайте кнопку

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

/            СХЕМА

РЕЖИМ         iMEiflO;

Навигация по пунктам меню осуществляется с помощью кнопок ч - и подтверждение выбора (выбранный пункт выделяется значком >) - по нажатию (©) кнопки Для выхода из меню выберите пункт «Выход», и нажмите кнопку

Добавление или удаление в набор доступных схем, осуществляется

установкой или снятием метки по нажатию в соответствующем пункте.

.РЕЖИМ

i

/схем,? (меню

Навигация Подтверждение

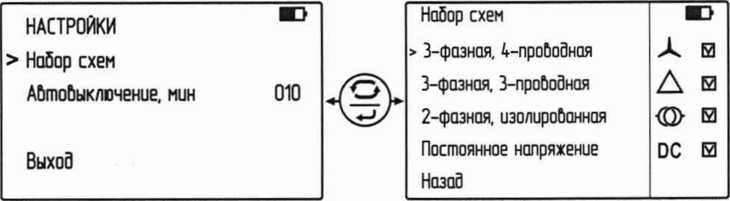

Рисунок 2.1 - Настройка доступных схем измерения

Время автовыключения (отключение прибора после последнего нажатия

любой кнопки) устанавливается с дискретностью 1 минута по циклу ВЫКЛ, 1, 2 ...99. По умолчанию время автовыключения установлено 10 мин.

выбора

Ими No пллп Пллп и пятя Н^ям ими №| Ими № nv5n I Плпп и пятя

НАСТРОЙКИ

■D

Набор схем.

> Абтобыклочение, мин

010

Выход

НАСТРОЙКИ

Набор схем.

АбтоЬыключение, мин

>010<

Выход

.РЕЖИМ

СХЕМА МЕНЮ

Увеличение Подтверждение и            выбора

уменьшение параметра

Рисунок 2.2 - Настройка времени автооткпючения

2.3 Проведение измерений

А ВНИМАНИЕ! Действующее значение напряжения на измерительных гнездах прибора должно быть не более 750В. Несоблюдение этого правила может привести к выходу прибора из строя.

^ВНИМАНИЕ!        При работе допускается использовать

токоизмерительные датчики только из комплекта поставки. В случае приобретения дополнительных токоизмерительных датчиков, отдельно от

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

I/Imr No пллп I Попп и пятя IR.trm имя Nol Имя № nvfin I Пплп и пятя

вольтамперфазометра, необходимо провести их совместную калибровку на предприятии-изготовителе.

Примечание. При проведении измерений цветные метки или направление стрелок на корпусе токоизмерительных датчиков должны быть обращены к источникам тока. Несоблюдение этого правила приведет к ошибке измерений.

  • 2.3.1 Измеряемые величины, схемы подключения

А ВНИМАНИЕ! Переключение схемы измерения прибора проводить при отключенных от сети измерительных кабелях.

Измеряемые величины в зависимости от схем подключения показаны на рисунке 2.3. Применяемые обозначения:

  • - UA, UAb - фазное (А) и межфазное (АВ) напряжение, соответственно;

  • - 1А, Iab - фазный (А) и межфазный (АВ) ток, соответственно;

  • - РА - активная мощность фазы (А); Р - активная мощность сети;

  • - Qa - реактивная мощность фазы (A); Q - реактивная мощность сети;

  • - SA - полная мощность фазы (A); S - полная мощность сети;

  • - Кра- коэффициент мощности фазы (А); Кр - коэффициент мощности сети;

  • - (p(UaUb) - фазовый угол между первыми гармониками напряжения UA и напряжения Ub, см. рисунок 2.4;

  • - cp(UaIa) - фазовый угол между первыми гармониками напряжения UA и тока 1А, см. рисунок 2.4;

  • - ф(1д!в) - фазовый угол между первыми гармониками опорного тока 1А и тока 1В, см. рисунок 2.4;

  • - fi - частота первой гармоники напряжения Ua или Uab- В случае отсутствия напряжения частота измеряется по первой гармоники тока 1А.

    Изм.

    Лист

    № докум.

    Подл.

    Дата

    РАПМ.411259.001РЭ

1 3-фазная 4-проводная схема

[UA, ив, ис

1а, ib, ic

Ра, Рв, Pc, Р, Qa, Qb, Qc, Q Sa, Sb, Sc, S, Kpa, Kpb, Kpc, Kp <P(UaUb), cp(UBllc), cp(UcUA) (P(UaIa), (p(UBlB), cp(Uclc) cp(lAlB), cp(lBlC), Cp(ldA) fi, порядок чередования фаз

Д 3-фазная 3-проводная схема

Uab, Ubc, Uca

lA, IB, Ic

P, Q, s, Kp cp(UABllBC), (p(UBCUCA), (p(UCAUAB) (p(UABlA), (p(UBClB) , cp(UCAlC) (p(lAlB) , Cp(lBlC) , (p(IClA) fi, порядок чередования фаз

I/Ihr №пплп Пплп и пятя |Ляям имя Nol Имя № nvfin Плпп и пятя

(Q) 2-фазная схема (изолированная)

UA, UC

lA, Ic

Ра, Pc, Qa, Qc

Sa, Sc, Kpa , Kpc

(p(UCUA), (p(IClA), cp(UAlA), (p(UClC) fi

DC

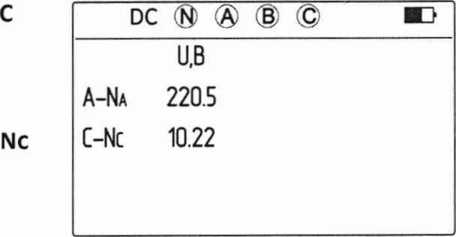

Измерение постоянного напряжения

UANa, UCNc

Рисунок 2.3 - Измеряемые величины в зависимости от схемы подключения

Действующие значения токов и напряжений рассчитываются во временной области, путём нахождения среднеквадратичного значения отсчётов сигналов за период. Полная мощность для фазы рассчитывается как произведение действующих значений соответствующих токов и напряжений. Активная мощность для фазы определяется частотными методами. Активная мощность рассчитывается по формуле

(показан пример для фазы А):

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

Ра = Ке(Хк°1иак*/)

(2.1),

где Uak и lak - к-е гармоники напряжения и тока для фазы А (комплексные числа), «*» - операция комплексного умножения, «’» - операция комплексного сопряжения, «Re» - операция взятия действительной части комплексного числа.

Реактивная мощность рассчитывается по формуле (показан пример для фазы А):

Qa = sign(Qa)*VSa2 -Ра2                       (2.2),

где sign(Qa) - знак реактивной мощности (определяется частотными методами).

Активные Р и реактивные Q мощности сети рассчитываются как суммы, соответствующих активных и реактивных мощностей фаз.

Полная мощность сети S вычисляется по формуле:

S = д/р2 + Q2                                  (2.3).

Коэффициент мощности для одной фазы вычисляется по формуле (пример для фазы А):

р

КРА=^

(2.4).

SA

I/Ihr No пллп I Попп и пятя iRnaM mhr No| I/Imr No nvfin I Попп и пятя

2.4):

Коэффициент мощности сети вычисляется по формуле:

кр=-

S

(2.5).

Фазовый угол между векторами X и Y вычисляется по формуле (см. рисунок

<Р (X Y) = ф(Х) - ф( Y)

(2.6).

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001РЭ

Отображение фазных напряжений и фазных токов при 4-фазной 3-проводной схеме измерения, определение фазовых углов

I/Ihr No пллп Пплп и пятя |R.4Rm mi-ir No 1/Ihr No nvfin I Пппп и пятя

Отображение линейных(межфазных) напряжений и фазных токов при 3-фазной 3-проводной схеме измерения, определение фазовых углов

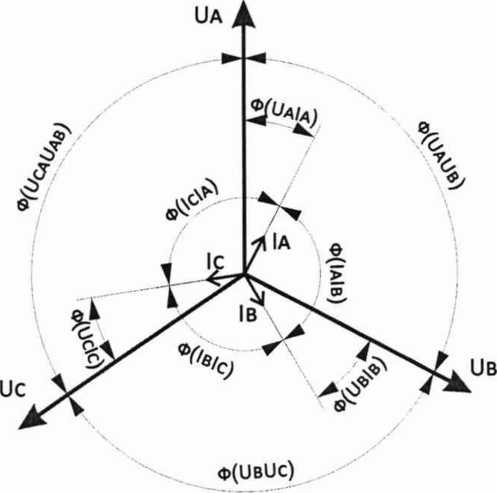

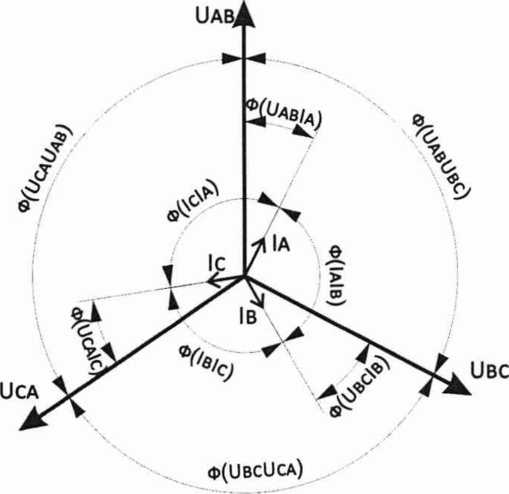

Рисунок 2.4 - Порядок исчисления углов

В справочном режиме отображаются также уровни гармоник напряжений и токов (уровень первой гармоники принят за 100%), и коэффициенты гармонических искажений:

Диаграмма линейных(межфазных) напряжений и фазных токов при 3-фазной 3-проводной схеме измерения

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001РЭ

THDU = v^n=2.(Un^, где Un - n-я гармоника напряжения (2.7)

и,

00 (I2)

THDI= * ——, где In - n-я гармоника тока           (2.8).

ч

  • 2.3.2 Конфигурации токоизмерительных датчиков

В зависимости от схемы электрической сети и требуемого диапазона измерения силы тока, прибор может комплектоваться различными токоизмерительными датчиками. Их характеристики и допустимые комбинации соединений приведены в таблице 2.1. Прибор автоматически определяет тип токоизмерительного датчика при подключении.

Таблица 2.1 Конфигурации токоизмерительных датчиков

I/Ihr No пппп I Пппп и пятя IRsrm mhr No |/1hr Nq nvfin I Пплп и пятя

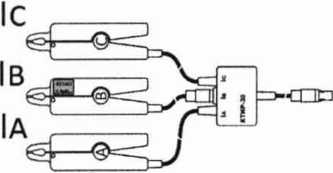

Диапазон измерения тока 0,003 - 40 А.

Диаметр измеряемого проводника до 8 мм.

Обозначение типа токового датчика на индикаторе: 130

Диапазон измерения тока 0,2 - 500 А.

Диаметр измеряемого проводника до 40 мм.

Обозначение типа токового датчика на индикаторе: 1500

Изм.

Лист

№ докум.

Подп.

Дата

КТИР-30

КТИ-30

КТИР-30 и КТИ-30

КТИР-500

РАПМ.411259.001 РЭ

Лист

Продолжение таблицы 2.1

Диапазон измерения тока 1 - 3000 А.

Диаметр измеряемого проводника до 180 мм.

Обозначение типа токового датчика на индикаторе: IЗК

ПТИР-3000

lA IB

Диапазон измерения тока 1 - 3000 А.

Диаметр измеряемого проводника до 180 мм.

Обозначение типа токового датчика на индикаторе: I3K/30

I/1hr No пллп I Попп и пятя lR-чям имя No I Имя No nvfin Попп и пятя

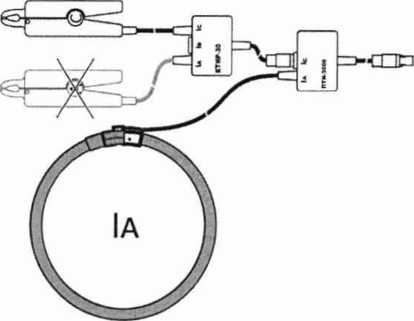

Диапазон измерения тока:

1 - 3000 А для ПТИ-3000 (la);

0,003 - 40 А для КТИР-30 (Ic).

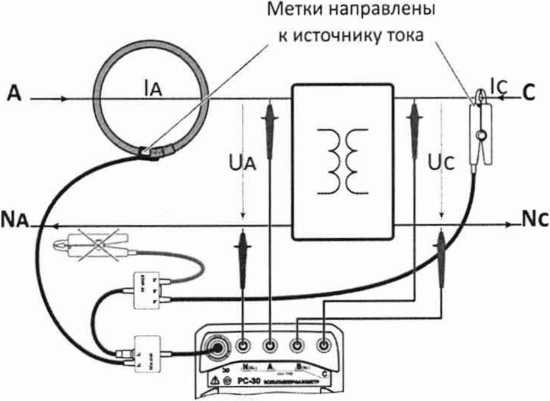

Примечание. Только для 2-фазной (изолированной) схема измерения.

Обозначение типа токового датчика на индикаторе: I3K/30

ПТИ-3000 и КТИР-30

Ic

2.3.3 Интерфейс прибора

В приборе имеется три режима отображения результатов измерения:

  • - основная информация - измеренные значения напряжений, токов, частоты сети, мощности, межфазных углов, коэффициентов мощности;

  • - векторные диаграммы - графическое отображение направляющих векторов напряжений и токов, дополненное информацией по межфазным углам;

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

I/1hr №пппп Попп и пятя Ftaaw ими Nol I/Imr № nvKn I Попп и пятя

  • - гармонический анализ (справочный) - уровни основной и высших гармоник, коэффициенты гармонических искажений тока (THDI) и напряжения(ТНО11).

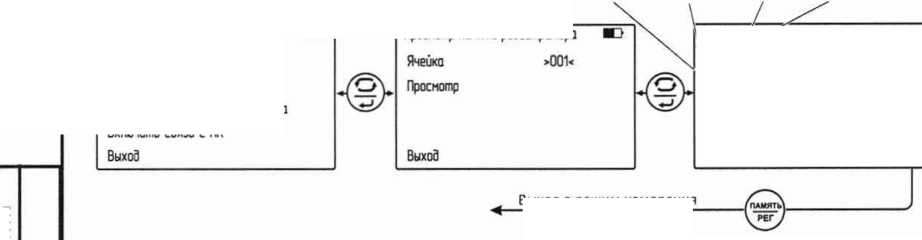

Переключение режимов отображения производится с помощью кнопки"”?, смена данных («перелистывание» блоков данных) в выбранном режиме - с помощью

(О) кнопки^.

2.3.3.1 Отображение основной информации

На рисунке 2.5 показан пример индикации основной информации при 3-фазной 4-проводной схеме измерения. Вдоль верхней стороны индикатора отображаются значки, слева-направо:

  • - тип токоизмерительных датчиков (см.п.2.3.2);

  • - схема измерения (см. рис. 2.3). Выбор схемы измерения производится кнопкой

при этом меняется соответствующий значок. Дополнительно для 3-фазных режимов цвет значков Аи А отображает порядок чередования фаз напряжения: зеленый -прямой порядок чередования фаз напряжения; красный - обратный порядок чередования фаз напряжения;

  • - гнезда, активные при измерении напряжений. При отображении измерительных гнёзд напряжения, их набор зависит от выбранной схемы измерения, а цвета соответствуют фазам;

  • - текущий режим работы с памятью (£5 - если прибор работает в режиме регистратора, отсутствует - в обычных режимах измерения);

  • - подключение к ПК (^ - отображается при подключении к компьютеру по беспроводной сети);

  • -  значок «Батарея» с уровнем заряда (степень заполнения символа пропорциональна уровню заряда аккумулятора).

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411259.001 РЭ

    Лист

Схема измерения

Режим работы с памятью

Обозначение гнезд

Подключение к компьютеру

Тип токовых датчиков

Основное поле: фазы, измерямые величины и результаты измерений

'140

к ® ®

'® ©

а т

и,в

1,А

фи-1,"

А

220.5

0.256

-10.0

В

220.1

1.000

6.0

С

219.0

25.60

-4.5

я,г

ц 50.01

Уровень заряда аккумулятора

I/1hr No пплп     Поли и пятя Rsrm uhr Nq I/Ihr No nvfin I Пплп и пятя

Рисунок 2.5

  • 2.3.3.2 Режим отображения векторных диаграмм

Пример векторной диаграммы показан на рисунке 2.6: в левой части экрана представлены единичные вектора фазных токов и напряжений, а также численные значения межфазных углов. Единичные вектора напряжений отображены в большем масштабе, чем токовые. Углу 0° соответствует вектор Ua, или 1д (при отсутствии напряжений).

Единичные

вектора

токов

Единичные вектора напряжений

140 А ® ® ® ©    ИЗ

- 1

: : \

- • . %                            фи-и/

•’ч \  A-в    иэд/

v. ■ ;    вс        119-5

Рисунок 2.6 - Векторная диаграмма

Фазы

Межфазные углы

  • 2.3.3.3 Режим отображения результатов гармонического анализа

Пример результатов гармонического анализа показан на рисунке 2.7.

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

20

Коэффициент гармонических искажений сигнала

Номер гармоники

Уровень текущей гармоники

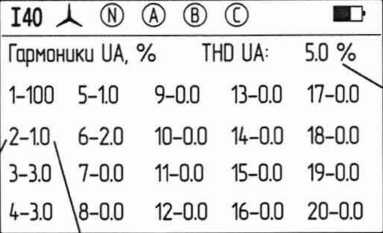

Рисунок 2.7 - Результаты гармонического анализа

Подробное описание отображения информации при различных схемах измерения даны в соответствующих пунктах.

2.3.4 Измерение параметров 3-фазной 4-проводной сети

С помощью кнопки выберите 3-фазную 4-проводную схему измерения

А.

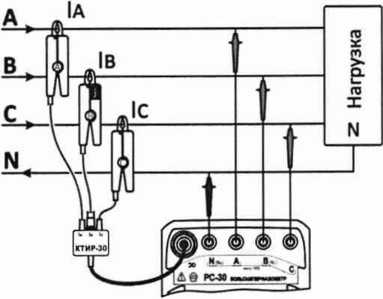

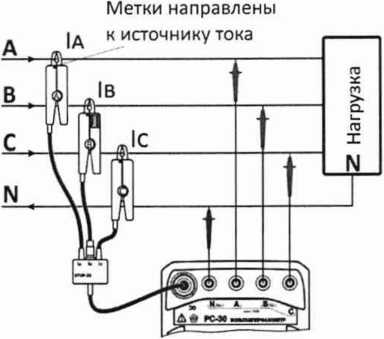

Подключите токовые датчики и измерительные кабели согласно рисунка 2.8.

I/Ihr Nonnnn Пплп и пята IRaaivi mhr Nol I/Imr No nvfin I Пплп и пятя

Рисунок 2.8 - 3-фазная 4-проводная схема измерения

На индикаторе отображается следующая информация:

  • - действующие значения фазных напряжений Ua, Ub, Uc и фазных токов 1А, 1в, lei

  • - активная мощность сети Р и активные фазные мощности РА) Рв, Pci

  • - реактивная мощность сети Q и реактивные фазные мощности QA, QB, QcJ

  • - полная мощность сети S и полные фазные мощности SA) Sb, Sc;

  • - коэффициенты мощности сети Кр и для фаз Кра, Крв, КРс;

  • - межфазные углы «напряжение-напряжение» ф(С1А11в), <p(UbUc), <p(UcUA);

  • - межфазные углы «напряжение-ток» <p(UAlA), <p(UbIb), Ф(11с1с);

  • - межфазные углы «ток-ток» ф(1А1в), ф(1в!с), Ф(1с1д);

  • - частота напряжения сети

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

  • - порядок чередования фаз: зелёный цвет значка - прямой порядок чередования фаз напряжения, красный - обратный;

  • - векторные диаграммы и результаты гармонического анализа.

Для выбора режима отображения результатов измерения (основная информация, векторные диаграммы или гармонический анализ) используется кнопка

Для переключение информационных окон в текущем режиме отображения

(Я)

результатов измерения используется кнопка

Пример индикации результатов измерения и навигации показан на рисунке 2.9.

Имя Nq пллп I Пплп и пятя |1Ч.чям имя No Иня № nv6n Пллп и пятя

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

Рисунок 2.9 - Результаты измерений (3-фазная 4-проводная схема)

РАПМ.411259.001 РЭ

140

А ® ® © ©

■D

140

А ® 3

) ©

©

■з

U.B           I.A

фЩ*

фЦ-и/

фИ,’

фЦ-Г

А

220.5        0.3

-10.0

-Ру*

А-В

119.0

135.0

А-А

-10.0

В

220.1 1.0

6.0

В-С

119.5

109.0

В-В

6.0

С

219.0       25.6

-4.5

С-А

121.5

116.0

с-с

-4.5

f1.ru

50.01

140

A ® ® © ©

■3

Kp

1.00

A

0.99

В

1.00

C

1.00

140 А ® ® © ©

■3

S.BA

RBm

Q.BAp

I

5.879к

5.864k

-426.7

А

56.45

55.59

-9.802

В

220.1

218.8

23.01

С

5.606к

5.589к

-439.9

Векторные диаграммы

140 A® ® © ©    »

J

фи-и/

A-B    119.0

i       B-C 119.5

C-A    121.5

140 A ® ® © ©

. f

фЦ-1/

/■ ..'-V -.. \      A-A

-10.0

■' JL j       B-B

6.0

-4.5

Имя No полги Попп и пятя R.-чям имя No Имя No nvfin Поля и лятя

140 A ® ® © ©

■3

ф|-|,’

//•■ M\     AB

135.0

J f A j

109.0

106.0

Гармонический анализ

Изм.

Лист

№ докум.

Подп.

Дата

Гармоники IA.

1-100

5-2.0

% ТНО

  • 9- 0.0

  • 10- 0.0

11-0.0

12-0.0

В-0.0

Последовательно выводится информация гармонического анализа напряжений и токов фаз А, В, С

I I

I I

2.3.5 Измерение параметров 3-фазной 3-проводной сети

С помощью кнопки выберите 3-фазную 3-проводную схему измерения А.

Подключите токовые датчики и измерительные кабели согласно рисунка 2.10 (на

рисунке показан пример с использованием КТИР-30).

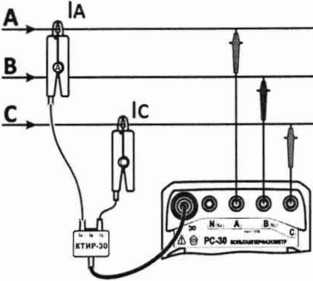

Рисунок 2.10 - 3-фазная 3-проводная схема измерения

I/Ihr No попп     Пллп плата IR^rm ими No I/Ihr No nvfin I Пллп и пятя

На индикаторе отображается следующая информация:

  • - действующие значения фазных напряжений Uab, Ubc. Uqa и фазных токов lA, Ib, Ic (ток 1В вычисляется векторно, как -(lA + Ic));

  • - активная Р, реактивная Q и полная S мощности сети;

  • - коэффициент мощности сети Кр;

  • - межфазные углы «напряжение-напряжение» (p(UAbUbc), ф(ивсисА), <₽(UcAUAb);

  • - межфазные углы «напряжение-ток» ф(11Ав1А), <p(UbcIb) <P(UcAlc);

  • - межфазные углы «ток-ток» ф(1А1в), Ф(1в!с), Ф(1с1А);

  • - частота напряжения сети fi;

  • - порядок чередования фаз: зеленый цвет значка ▲ - прямой порядок чередования фаз напряжения, красный - обратный;

  • - векторные диаграммы и результаты гармонического анализа.

Пример индикации результатов измерения и навигации показан на рисунке 2.11.

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

I/Ihr NoпплпI Пплп плата IR^rm инд No I/Imr No nv5n I Пплп и пятя

  • 13- 0.0

  • 5- 1.0

  • 17- 0.0

140

® ® ©

Ю

U.B

I.A

фЩ’

А-В

379.6

А 0.256

-9.5

В-С

379.3

В 1.000

5.8

С-А

383.5

С 25.60

-4.8

f1.ru

50.01

140 ▲

® ©

■Э

(pU-U*

фЦ’

АВ-ВС

119.7

А-В

135.0

ВС-СА

119.6

в-с

109.0

СА-АВ

120.7

С-А

116.0

140

"S—3

® о

■Э

S.BA

RBm

Q.BAp

Г

5.879k

5.864к

-426.7

Кр

0.99

Векторные диаграммы

140 A   ® ® (0    Ю

• I

X T / ’

/

sf 4 -

*-.                 фЦ-и;

'x        AB-BC   119.0

Li i BC-CA   119.5

CA-AB   1215

® (В) О

. * I8- .                    фН’

AB 1350

• ; JL i i      в-с    Ю9.0

/^4    C-A   106.0

UCA       - -     .

Гармонический анализ

ормоники U А-В, % THD U А-В; 5.0 %

1-100

I

Последовательно выводится информация гармонического анализа линейных напряжений и фазных токов I

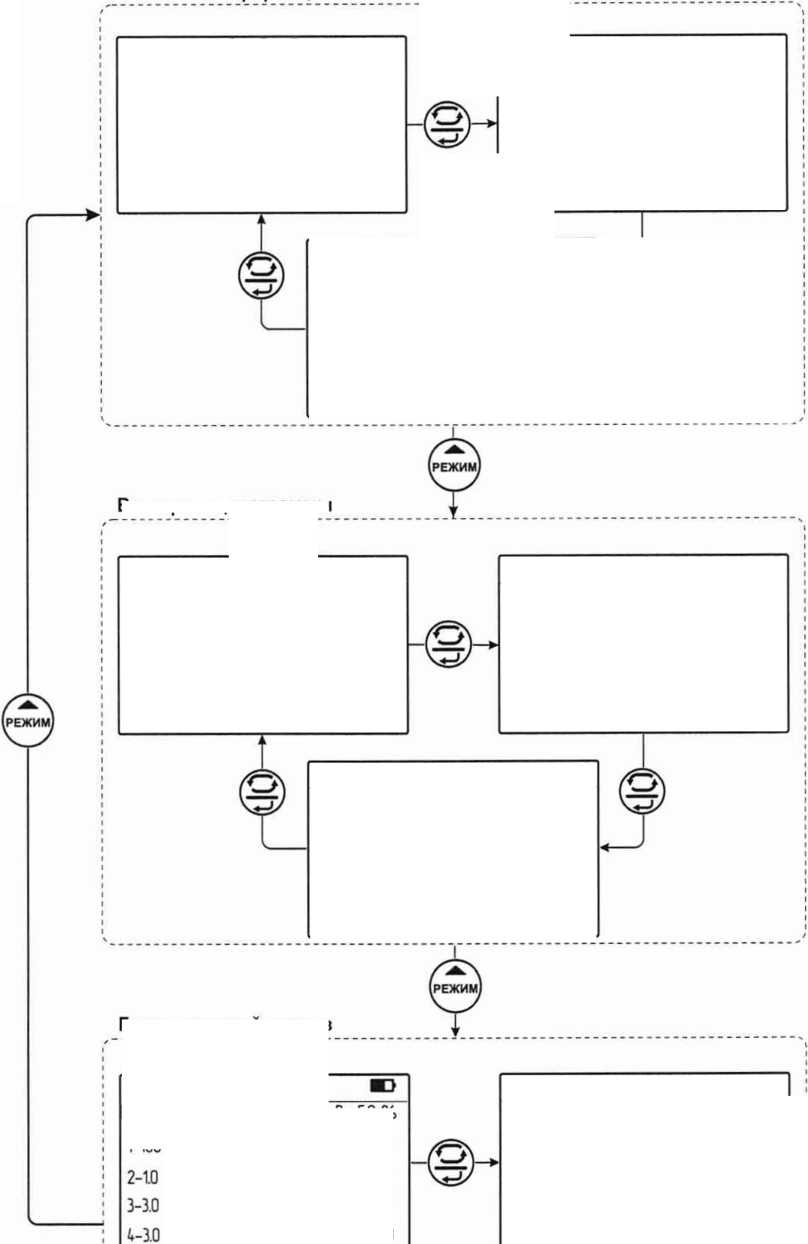

Рисунок 2.11 - Результаты измерений (3-фазная 3-проводная схема)

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

2.3.6 Измерение параметров 2-фазной (изолированной) сети

Для измерения параметров двухфазной сети, где фазы могут быть гальванически развязаны друг от друга (различные трансформаторы, емкостные устройства, схемы автоматической защиты и т.п.) предназначена 2-фазная (изолированная) схема измерения При этом между группами гнезд A-N и С-В обеспечивается гальваническая развязка до 1000 В.

С помощью кнопки выберите 2-фазную схему измерения Подключите токовые датчики и измерительные кабели согласно рисунка 2.12 (на рисунке показан

пример с использованием ПТИ-3000 и КТИР-30).

Ими No пллп I Пппп плата Наим ими Nq| Ими No nvfin I Поли и лата

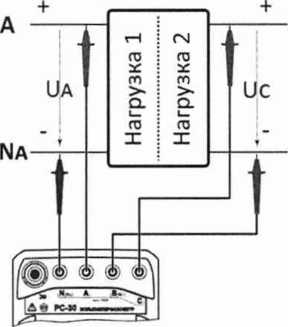

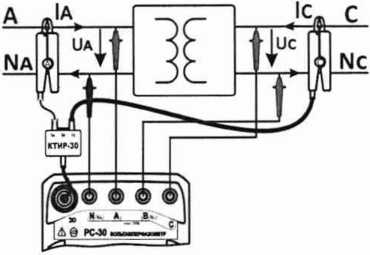

Рисунок 2.12 - 2-фазная (изолированная) схема измерения

На индикаторе отображается следующая информация:

  • - действующие значения фазных напряжений Ua, Uq и фазных токов lA, IcJ

  • - активная РА, реактивная QA и полная SA мощности фазы А;

  • - активная РА, реактивная QA и полная SA мощности фазы С;

  • - коэффициент мощности КРАфазы А;

  • - коэффициент мощности Крс фазы С;

  • - межфазный угол «напряжение-напряжение» cp(UcUA);

  • - межфазные углы «напряжение-ток» <p(UAlA), cp(Uclc);

  • - межфазные углы «ток-ток» (p(lclA);

  • - частота напряжения сети fi;

- векторные диаграммы и результаты гармонического анализа.

Пример индикации результатов измерения и навигации показан на рисунке 2.13.

Изм.

Лист

№ докум.

Поди.

Дата

РАПМ.411259.001РЭ

Лист

Ими No пллп I Пллп и пятя |R.3Rm i/ihr No| I/Ihr № nvfSn | Попп и пятя

Гармонический анализ

Ik3/40 <□> na а

Ш/«Ю Na

А № С

■3

и.в

I.A

ipU-l,*

А

379.6

А

0.256

-9.5

С

379.3

С

1.000

5.8

fi.ru

50.01

Na' A NC С >

ipU-U,’

ф1-1,'

А-С

-119.7         А-С

135.0

N a

A NC

С

■3

S.BA

RBm

Q.BAp

Кр

А     100.6

99.2

-16.6

0.99

С      379.3

377.4

383.3

0.99

Векторные диаграммы

МАО <S> Na А № ■ С ■       К>

/Я Ус

(pu-u;

А-С -119.7

1 '

маоф> ® ® © ©

■э

ipU-l,’

А-А

-9.5

) : с-с

5.8

‘./ГА

UC \

МАО <П> Na А • NC С       Ш

МС

**/’♦.      А-С -106

1 •

I

Гармоники IA, %

THD IA- 6.9 %

1-100

5-2.0

9-0.0

13-0.0

17-0.0

2-4.0

6-3.0

10-0.0

14-0.0

18-0.0

3-3.0

7-0.0

11-0.0

15-0.0

19-0.0

4-3.0

8-0.0

12-0.0

16-0.0

20-0.0

I

Последовательно выводится информация гармонического анализа напряжений и соответствующих токов

I I

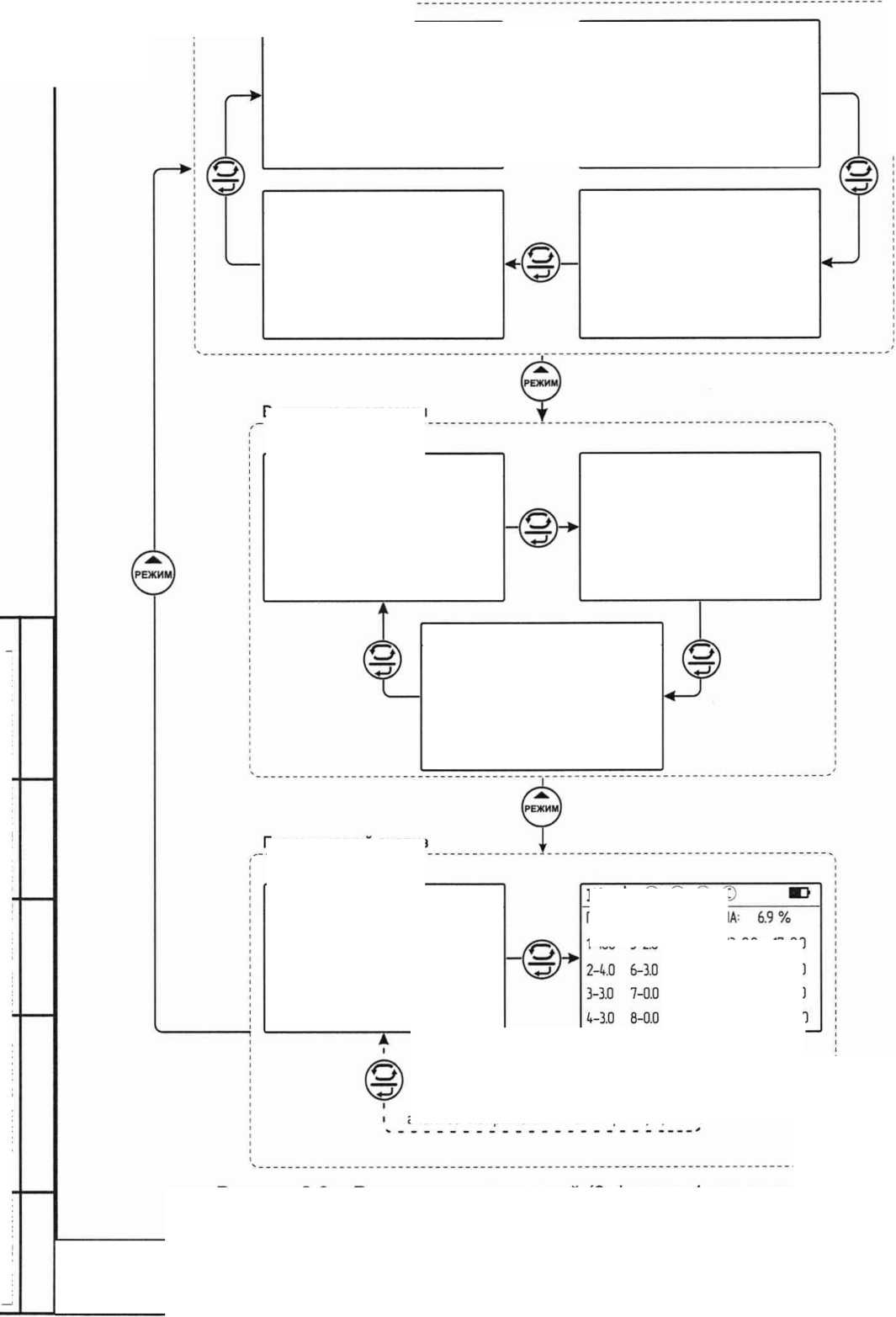

Рисунок 2.13 - Результаты измерений (2-фазная схема)

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

2.3.7 Измерение в однофазной сети

Для измерения параметров однофазной сети могут использоваться 3-фазная 4-проводная или 2-фазная схемы измерения. На рисунке 2.14 показаны варианты подключения измерительных кабелей и токоизмерительных датчиков (цветные метки/стрелки должны быть направлены к источнику тока) при соответствующих схемах измерения.

АИЛИ(П)

I/Imr Norinnn      Пплп и пата Ir.rrm i/ihr No I/Ihr No nvfin I Пплп плата

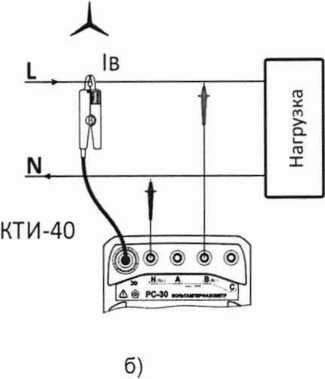

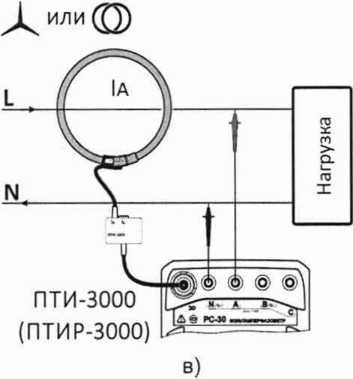

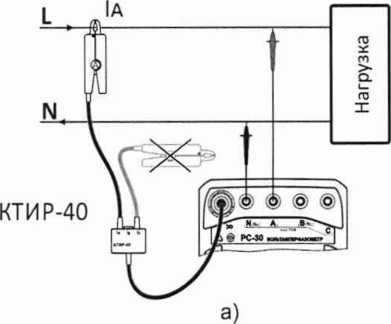

Рисунок 2.14 - Измерение в однофазной сети

На индикаторе прибора измеренные значения при подключении согласно

рисунков 2.14а и 2.14в отображаются для фазы А, при подключении согласно рисунка

2.146- для фазы В. Просмотр результатов измерения в зависимости от выбранной схемы показан на рисунках 2.9 или 2.13.

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

2.3.8 Измерение постоянного напряжения

Для измерения постоянных напряжений цепей, в том числе гальванически развязанных (преобразователи напряжения, питание схем автоматики и т.п), предназначена схема измерения постоянных напряжений DC. При этом между группами гнезд A-N и С-В обеспечивается гальваническая развязка до 1000 В.

С помощью кнопки ®, выберите схему измерения постоянных напряжений DC. Подключение измерительных кабелей и вид индикатора показаны на рисунке 2.15.

Рисунок 2.15 - Схема подключения и вид индикатора при измерении постоянных напряжений

I/Ihr No пппп     Пплп и пятя lR-чям mmr No I/Ihr No nv6n Попп и пятя

2.4 Работа с памятью. Запись и регистрация данных

Для последующего анализа измеряемых величин в приборе реализованы:

  • - создание снимка: однократная запись всех текущих измеряемых параметров сети в выбранную ячейку памяти с возможностью последующего просмотра (п.2.4.1);

  • - режим регистратора: автоматическая запись в течение определённого времени последовательности всех измеряемых параметров в выбранную ячейку памяти с возможностью последующего просмотра (п.2.4.2.);

  • - беспроводное подключение компьютера, с возможностью сохранения и обработки результатов измерений на ПК (п.2.4.3.).

  • 2.4.1 Для создания снимка (записи текущих показаний) при проведении измерений, кратковременно нажмите кнопку Прибор перейдет в соответсвующий пункт меню памяти (см. рисунок 2.16):

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411259.001РЭ

    Лист

  • - при необходимости, кнопками <-• и “^° измените номер ячейки (от 1 до 100) для записи снимка, нажмите кнопку^;

  • - для записи снимка в выбранную ячейку выберите пункт «Сохранить»;

  • - для отмены записи или выхода из меню памяти выберите пункт «Назад».

    МЕНО ПАМЯТЬ

    > Сделать снимок

    Просмотр памяти снимкоб

    Просмотр памяти регистратора

    Вклочить сбязь с ПК

    Выход

    Сделать снимок

    Ячейка

    Сохранить

    ■э

    >011<

    Назад

    СХЕМХУ

    МЕНЮ

    Увеличение Подтверждение и          выбора

    уменьшение параметра

Рисунок 2.16 - Создание снимка

Лимяпи

-rf

Для просмотра данных в снимках кратковременно нажмите кнопку Далее

прибор перейдёт в меню памяти (см. рисунок 2.17):

  • - выберите пункт «Просмотор памяти снимков» ;

  • - при необходимости, кнопками и 'м^° выберите номер просматриваемой

I/Imr No пплп Пппп и пятя |Р.яям иня N° Имя No nvfSn I Пппп и пятя

ячейки. Одновременно на индикаторе будут отображаться сохранённые результаты

измерений в соответствующих ячейках;

- для переключения информационных окон в текущем режиме отображения @)

результатов измерения нажмите кнопку W;

- для выхода из меню памяти нажмите кнопку .

Режим: просмотр снимков

МЕНО ПАМЯТЬ

Сделать снимок

>Просмотр памяти снимкоЬ Просмотр памяти регистратора Вклочить сбязь с ПК

Выход

Выход в режим измерения

Рисунок 2.17 - Просмотр памяти снимков

Изм.

Лист

№ докум.

Подп.

Дата

Номер ячейки

140 Л 008--—

■D

га

и,в

I.A

q>iw;

А

220.5

0.3

-10.0

в

220.1

1.0

6.0

с

219.0

25.6

-4.5

firu

50.01

lPEXHMj

'схема

МЕНЮ

У

Изменение номера ячейки

РАПМ.411259.001 РЭ

Просмотр информации в ячейке

Лист

  • 2.4.2 Для входа в режим регистратора необходимо нажать и удерживать кнопку Прибор перейдет в меню регистратора (см. рисунок 2.18), где возможно:

  • - выбрать номер ячейки для записи регистрируемых данных (от 1 до 10);

  • - задать период усреднения при регистрации (от 1 до 60 секунд) - промежуток времени, за который усредняются результаты измерений. Результаты усреднения в виде снимков записываются в память;

  • - установить длительность записи. Максимальная длительность записи автоматически ограничевается в зависимости от заданного периода и составляет от 2 до 8 часов (время ограничено емкостью штатного аккумулятора).

    Регистратор

    ■3

    >Ячейка

    001

    Период, сек

    020

    Длительность часмин

    00:02

    Начать регистрацию

    Выход

    I/Ihr No полп Попп и пятя А^ялл имя No Имя No nvfin I Попп и пятя

Рисунок 2.18 - Меню регистратора

Для запуска процесса регистрации подтвердите пункт «Начать регистрацию», при этом подсветка экрана прибора погаснет, но периодечески будет загораться каждые 10 секунд, в верхней правой части экрана появляется значок S. По завершению времени регистрации прибор автоматически выключается через 30 секунд.

Для досрочного прекращения режима регистратора нажмите кнопку (см. рисунок 2.19) и выберите сответствующий пункт, при этом записаные данные будут сохранены.

Регистратор         Q ио

Прекратить регистрацию

Продолжить регистрацию

Назад

Рисунок 2.19 - Отключение регистратора

Данные, записанные в регистраторе, отображаются прибором в виде последовательности снимков. Для их просмотра необходимо перейти в меню памяти

при кратковременном нажатии кнопки -₽Е- (см. рисунок 2.20):

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

31

  • - выбрать пункт «Просмотр памяти регистратора»

РЕЖИМ

  • - кнопками РЕЖИ“ и ™ выбрать номер, а кнопкой подтвердить выбранную

ячейку;

- на экране прибора отобразятся сохранённые результаты, значок режима регистратора       номер ячейки, номер и время этого снимка (формат

часы:минуты:секунды) с начала регистрации;

- пролистывание снимков осуществляется с помощью кнопок

СХЕМА

- для переключения информационных окон в текущем режиме отображения

результатов измерения нажмите кнопку

- для выхода из меню памяти нажмите

кнопку .

Время     Режим:

записи     просмотр       Номер  Номер

снимка     регистратора    снимка  ячейки

МЕНЯ ПАМЯТЬ

Просмотр памяти регистратора

■ '

СЗелать снимок

Просмотр памяти снимкой >Просмотр памяти регистратора

Вклинить сйязь с ПК

Выход в режим измерения

Рисунок 2.20 - Просмотр памяти регистратора

\140 А/

001—----

■3

> ЛЛ    /■

О №

U.B

I.A

<pU4*

ш

А

220.5

03

-10.0

В

220.1

10

6.0

С

219.0

25.6

-4.5

f1.ru

50.01

Изменение Просмотр номера информации снимка снимка

I/Ihr No пллп Попп и пятя IRsrm mi-ir No Hur No nvfin Пплп и пятя

2.5 Работа с компьютером

В приборе реализована возможность обмена данными с внешним устройством (компьютером) по беспроводной связи. Для передачи данных в ПК необходимо наличие устройства Bluetooth. При отсутствии встроенного устройства необходим внешний Bluetooth-USB адаптер.

Прием и передача производится средствами операционной системы компьютера. Данные передаются и сохраняются на ПК в виде файлов, содержащих информацию, хранящуюся в памяти прибора. Для удобства работы с данными используется специализированная программа «RS-terminal», которая позволяет присваивать собственные имена объектам и ячейкам (длина имени до десяти символов), генерировать отчеты и т.п. Программа и её подробное описание доступно для скачивания на сайте компании www.radio-service.ru.

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001РЭ

Лист

И hr Noпплп Пплп и пятя IRrrm mmr NpI I/Imr No nvfin Пплп и пятя

Для обмена данными с компьютером необходимо:

  • - включить персональный компьютер и запустить программу RS-terminal;

  • - в приборе войти в меню «Память», и выбрать пункт «Включить связь с ПК»/ При наличии подключения к ПК в верхней части экрана прибора отображается значок ;

  • - в окне программы RS-terminal выбрать необходимые объекты и ячейки. Файл с результатами измерений может быть скопирован и отредактирован любым текстовым редактором.

Для отключения связи с компьютером выберите в меню прибора пункт «Отключить связь с ПК».

Примечание - Компьютер должен располагаться в условиях прямой видимости на расстоянии не более 8 метров от прибора.

2.6 Замена аккумулятора или элементов питания

Для замены элементов питания необходимо:

  • - извлечь винты крепления крышки аккумулятора;

  • - снять крышку и извлечь аккумулятор (батарейный отсек);

  • - разъединить разъём, идущий к аккумулятору (батарейному отсеку);

  • - заменить аккумулятор или элементы питания, восстановить соединение;

  • - собрать прибор в обратной последовательности;

  • - провести зарядку аккумулятора.

  • 3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ

    • 3.1 Общие указания.

Техническое обслуживание необходимо проводить с целью обеспечения бесперебойной работы прибора и поддержания его эксплуатационной надежности в течении всего срока службы.

Техническое обслуживание сводится к соблюдению правил эксплуатации, хранения, зарядке аккумулятора и устранению неисправностей прибора.

Ремонт вольтамперфазометра и токоизмерительных датчиков допускается только на предприятии - изготовителе или в специализированных ремонтных предприятиях.

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

33

  • 3.2 Возможные неисправности и методы их устранения

Возможные неисправности и методы их устранения приведены в таблице 3.

Таблица 3 - Перечень возможных неисправностей и методы их устранения

Вид неисправности

Вероятная причина

Метод устранения

Не включается прибор

Разряжен аккумулятор (батарея)

Проверить напряжение аккумулятора (батареи), при необходимости провести зарядку (см. п.2.1.2) или замену (см. п.2.4).

Аккумулятор не заряжается

Неисправность блока питания или аккумулятора

Проверить зарядное устройство, при необходимости заменить аккумулятор (см. п.2.4).

Прибор не реагирует на кнопки

Сбой в работе микропроцессора

Выключить на 5 секунд прибор и вновь включить. При необходимости отключить, а затем подключить аккумулятор (см. п.2.4).

I/1hr Norinnn      Попп и пятя |R.4Rm i/imr No I/Ihr No л\/6п I Пплп и пятя

  • 4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование прибора без ограничения дальности в штатной упаковке всеми видами транспорта. При транспортировании самолетом прибор должен быть размещен в герметичном отсеке.

Климатические условия транспортирования и хранения в пределах температуры окружающего воздуха от минус 50 до плюс 70 °C при относительной влажности воздуха не более 90% при температуре плюс 30 °C. Воздействие атмосферных осадков не допускается.

  • 5 УТИЛИЗАЦИЯ

Утилизация прибора производится эксплуатирующей организацией и выполняется согласно нормам и правилам, действующим на территории страны.

В состав прибора не входят экологически опасные элементы.

РАПМ.411259.001 РЭ

Лист

Изм.

Лист

№ докум.

Подп.

Дата

34

I/Ihr No пплп Пплп и пятя |Ляям имя Nol Имя No nv6n I Пплп и пятя

6 Поверка

  • 6.1 Общие указания

Поверка прибора должна проводиться при его применении в сфере государственного регулирования обеспечения единства измерений. При использовании прибора вне сферы государственного регулирования обеспечения единства измерений допускается проведение калибровки.

Первичная поверка производится при выпуске прибора и после ремонта. Периодическая поверка производится не реже одного раза в 2 года.

Допускается проведение первичной поверки СИ при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

При проведении поверки должна обеспечиваться прослеживаемость вольтамперфазометров РС-30 к государственным первичным эталонам единиц величин по ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы; по Приказу Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10'1 до 2-109 Гц»; по Приказу Федерального агентства по техническому регулированию и метрологии от14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10"8 до 100 А в диапазоне частот от 1-10'1 до 1-106 Гц»; по Приказу Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г.№ 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц».

(Введен дополнительно, Изм. № 1)

Поверка вольтамперфазометров РС-30 должна проводиться в соответствии с требованиями настоящей методики поверки.

(Введен дополнительно, Изм. № 1)

Методы, обеспечивающие реализацию методики поверки - метод прямых измерений, метод непосредственного сличения.

(Введен дополнительно, Изм. № 1)

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

  • 6.2 Операции поверки.

Таблица 6.1 - Операции поверки

Наименование операции

Номер пункта поверки

Внешний осмотр

6.6.1

Опробование

6.6.2

Определение основной погрешности измерений:

  • - напряжения переменного тока

  • - силы переменного тока

  • - угла сдвига фаз

  • - частоты переменного тока

  • - полной, активной и реактивной мощности

6.7.1

Определение основной погрешности измерения напряжения постоянного тока

6.7.2

  • 6.3 Средства поверки

Средства поверки должны быть исправны и поверены. Перечень средств поверки приведён в таблице 6.2.

I/Imr No пплп I Пплп и пята iRaaivi и hr Nol 1/Imr No nv6n I Пплп и лата

Таблица 6.2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки

6.6.1; 6.6.2

Визуально

6.7.1

Калибратор многофункциональный CALIBRO 142.

Диапазон воспроизведения напряжения переменного тока от 0 до 1000 В. Пределы допускаемой основной погрешности ±0,03 %.

Диапазон воспроизведения силы переменного тока от 0 до 20 А. Пределы допускаемой основной погрешности ±0,1 %.

Диапазон воспроизведения силы переменного тока от 20 до 30 А. Пределы допускаемой основной погрешности ±0,2 %.

Диапазон воспроизведения силы переменного тока от 20 до 1000 А (с токовой катушкой 140-50). Пределы допускаемой основной погрешности ±0,4 %.

Диапазон воспроизведение частоты от 0,1 Гц до 20 МГц. Пределы допускаемой основной погрешности ±0,005 %.

Диапазон воспроизведение угла сдвига фаз от-180° до +180°. Пределы допускаемой основной погрешности ±0,15°.

Диапазон воспроизведения мощностей от 0.0004 до 4,8 кВ А. Пределы допускаемой основной погрешности ±0,15 %

Установка для поверки амперметров и вольтметров на постоянном и переменном токе У300 ТУ25-04-3304-77.

Диапазон выходного тока от 0,1 до 50 А.

Катушка токовая 60 витков.

Состоит из 60 витков изолированного провода сечением не менее 5 мм2, диаметр витков 150 мм

Лист

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки

Трансформатор тока ТА мод. ТА160Р 4000/5А. Измеряемый ток до 4000 А, КТ 0,2

Амперметр Д5017. Диапазон измерений от 0,1 до 20 А. Класс точности 0,2

6.7.2

Калибратор многофункциональный CALIBRO 142.

Диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В. Пределы допускаемой основной погрешности ±0,005 %

Примечание - При поверке разрешается применять другие средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

Ими №пплп Попп и пятя |Ряям uhr No Инд No nvfin I Пплп и пятя

(Измененная редакция, Изм. № 1)

  • 6.4 Условия поверки

Поверка должна проводиться при соблюдении следующих условий:

  • - температура окружающего воздуха от плюс 15 до плюс 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

  • 6.5 Подготовка к поверке

Перед проведением поверки средства поверки должны быть поверены и подготовлены к работе согласно их руководствам по эксплуатации.

Перед проведением поверки убедитесь, что номер(-а) токоизмерительных датчиков совпадает с номером, указанным в свидетельствах о приемке и первичной поверке настоящего руководства по эксплуатации.

В случае приобретения дополнительных токоизмерительных датчиков, отдельно от вольтамперфазометра, необходимо провести их совместную калибровку на предприятии-изготовителе.

  • 6.6 Проведение поверки

  • 6.6.1 Внешний осмотр.

При проведении внешнего осмотра вольтамперфазометра и токовых датчиков должно быть установлено:

  • - соответствие комплектности;

  • - наличие руководства по эксплуатации и паспорта на поверяемый прибор;

  • - отчётливая видимость всех надписей (маркировки);

  • - отсутствие следующих неисправностей и дефектов: неудовлетворительное крепление деталей, электрических соединителей, гнезд измерительных, непрочное

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411259.001 РЭ

    Лист

I/Ihr №пплп     Пплп платя IRrrm имя № I/1hr № nvfin Пллп и пятя

крепление стекла, трещины, царапины, загрязнения, мешающие считыванию показаний, грубые механические повреждения наружных частей прибора.

  • 6.6.2 Опробование

Целью опробования является проверка функционирования прибора, при этом опробованию подвергаются приборы, удовлетворяющие требованиям внешнего осмотра. Включите прибор. В течении двух секунд на индикаторе будет отображаться номер версии программного обеспечения (ПО). Результат считается положительным, если версия ПО имеет номер не ниже «1.00».

Затем прибор перейдет в один из режимов измерения.

Результат считается положительным, если не обнаружено нарушений работоспособности прибора.

  • 6.7 Проверка основных метрологических характеристик

Определение погрешности измерений производить методом прямых измерений по однофазной схеме включения поверяемого прибора методом сравнения показаний поверяемого прибора с показаниями эталонного прибора.

Абсолютная погрешность АХ по результатам измерений в контрольной точке рассчитывается по формуле:

ДХ = Х-Х0,       (6.1)

где X - показания поверяемого прибора, Хо - показания эталонного прибора.

При измерениях с использованием трансформатора тока ТА 160 Р 4000/5 за показания эталонного прибора принимается значение, определённое по формуле:

Хо= k*Y0,           (6.2)

где Yo - величина силы тока или мощности, измеренная эталонным амперметром;

к - коэффициент трансформации трансформатора ТА 160 Р 4000/5, равный 800.

При измерениях без использования трансформатора тока ТА 160 Р 4000/5, но с использованием токовой катушки 140-50 из комплекта CALIBRO 142 за показания эталонного прибора принимается значение, определённое по формуле:

Хо= n*Y0,           (6.3)

где Yo - величина силы тока калибратора или измеренная эталонным амперметром;

п - число витков токовой катушки (п=50).

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

I/Ihr Nonnnnl Пппп и лата iFtaaM uhr No Hmr No nvfin I Попп млата

6.7.1 Определение погрешности измерения напряжения и силы переменного тока, угла сдвига фаз, частоты, полной, активной и реактивной мощности.

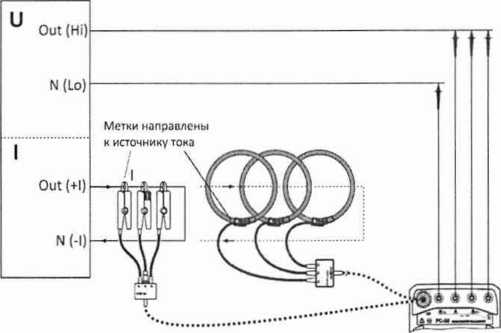

Собрать схему измерений в соответствии с рисунком 6.1:

  • - подключить гнёзда «А», «В», «С» поверяемого прибора к гнезду «Hi» калибратора, гнездо «N» - к гнезду «1_о»;

  • - подключить провод к гнёздам «+1» и «-I» калибратора - при задании токов до 15 А включительно, при задании тока величиной 40 А провод сложить в 2 витка и подать ток 20 А, при задании тока от 50 А до 1000 А подключить токовую катушку 140-50 калибратора (50 - витковая катушка);

(Измененная редакция, Изм. N° 1)

  • - для измерения тока, охватить провод (или 2 витка провода или витки катушки)

токоизмерительными датчиками из комплекта поставки вольтамперфазометра. При применении датчиков ПТИР-3000,  ПТИ-3000, необходимо фиксатор и ввод

сигнального кабеля датчика отдалить от измеряемого провода на расстояние не менее 4 см. Метки (стрелки) токоизмерительных датчиков должны быть направлены навстречу току (источник тока гнездо «+1», приёмник тока - «-I»).

(Измененная редакция, Изм. № 1)

Перевести вольтамперфазометр в режим 3-фазной 4-проводной схемы измерения.

Провести поверку прибора для измерения напряжения, силы и частоты переменного тока в контрольных точках согласно таблице 6.3 исходя из вида токоизмерительных датчиков в комплекте поставки.

Эталонный источник

напряжения и тока

Примечание- В качестве эталонного источника напряжения и тока необходимо использовать устройства, имеющие синхронизацию по фазе между напряжением и током, а так же встроенный измеритель мощности. Например, установку поверочную универсальную «УППУ-МЭ 3.1К(М)» или калибратор переменного тока «Ресурс-К2(М)».

Рисунок 6.1

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

Таблица 6.3 Контрольные точки при определении погрешности измерения

напряжения, силы и частоты переменного тока

Параметры калибратора

Частота, Гц

Напряжение, В

Сила тока в зависимости от вида токоизмерительных датчиков в комплекте поставки, А

«КТИР-30 и КТИ-30», «КТИР-30», «КТИ-30»

«КТИР-500»

«ПТИР-3000»,

«ПТИ-3000»

50

150

0,5

5

50

220

0,003

0,3

5

700

15

250

1000

45

0,3

40

500

500

55

50

5

50

200

Примечание - При наличии в комплекте поставки КТИР-30 и КТИ-30, поверка проводится для конфигурации «КТИР-30 и КТИ-30» смотри таблицу 2.1.

Ими Np пплп I Попп и пата lR.-чям ими No Ими No nvfin I Пппп и пятя

(Измененная редакция, Изм. № 1)

Рассчитать погрешности измерений согласно п. 6.7 по показаниям эталонного и поверяемого приборов для частоты, напряжения и силы переменного тока.

Перевести эталонный прибор в режим генерации мощности. Провести поверку прибора для измерения углов сдвига фаз между напряжением и током, напряжением и напряжением, током и током, активной, реактивной и полной мощности в контрольных точках согласно таблице 6.4.

Таблица 6.4 Контрольные точки при определении погрешности измерения угла

сдвига фаз между напряжением и током, активной, реактивной и полной мощности

Параметры калибратора

Частота, Гц

Угол сдвига фаз между напряжением и током, градусов

Напряжение, В

Сила тока в зависимости от вида токоизмерительных датчиков в комплекте поставки, А

«КТИР-30 и КТИ-30», «КТИР-30», «КТИ-30»

«КТИР-500»

«ПТИР-3000», «ПТИ-3000»

50

10

220 (9)1)

0,03

0,5

10

60

0,1

1

10

-45

5

5

10

-80

10

10

10

Примечания

При наличии в комплекте поставки КТИР-30 и КТИ-30, поверка проводится для максимальной комплектации, т.е. «КТИР-30 и КТИ-30».

1) - данное значение напряжения только для определения погрешности измерений угла сдвига фаз

(Измененная редакция, Изм. № 1)

Рассчитать погрешности измерений согласно п. 6.7 по показаниям эталонного и поверяемого приборов для активной, реактивной и полной мощности, углов сдвига фаз между напряжением и током, током и током, напряжением и напряжением

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

I/Ihr №пплп Пплп и пятя lR.-чям имя Nol Имя No nv6n Попп и пятя

переменного тока. При этом эталонные значения углов сдвига фаз между током и током, напряжением и напряжением считаются равными 0 градусов.

Результаты проверки прибора считаются удовлетворительными, если определенная по формуле 6.1, с учётом 6.3, абсолютная погрешность соответствует требованиям таблицы 1.1.

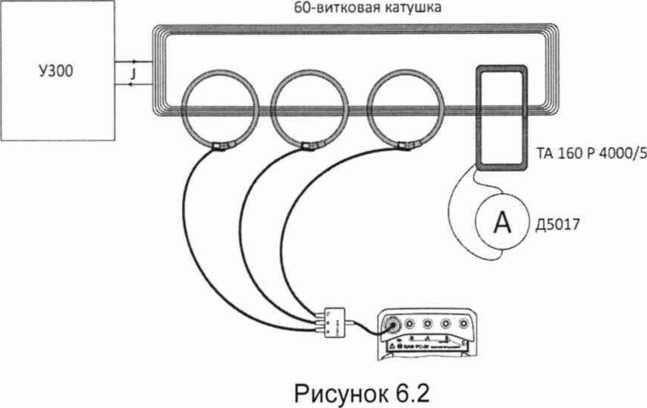

Для токоизмерительных датчиков ПТИР-3000 и ПТИ-3000 дополнительно собрать схему измерений в соответствии с рисунком 6.2:

подключить 60-витковую токовую катушку между токовыми гнёздами установки У300. Для измерения тока контура разместить на нём трансформатор тока ТА 160 Р 4000/5 нагруженный на эталонный амперметр Д5017;

- охватить витки катушки токоизмерительными датчиками ПТИР-3000 или ПТИ-3000. Фиксатор и ввод сигнального кабеля датчика отдалите от измеряемого провода на расстояние не менее 4 см. Стрелки токоизмерительных датчиков должны быть направлены навстречу току. Схема рабочего места показана на рисунке 6.2.

Перевести вольтамперфазометр в режим 3-фазной 4-проводной схемы измерения.

Провести проверку измерения силы переменного тока 3000 А частотой 50 Гц.

Рассчитать погрешность измерения силы переменного тока согласно п. 6.7 по показаниям эталонного и поверяемого приборов.

РАПМ.411259.001РЭ

Изм.

Лист

№ докум.

Поди.

Дата

Лист

Результаты проверки прибора считаются удовлетворительными, если определенная по формуле 6.1, с учётом 6.2, абсолютная погрешность соответствует требованиям таблицы 1.1.

  • 6.7.2 Проверка погрешности измерения напряжения постоянного тока

Проверку погрешности измерения напряжения постоянного тока проводить в следующем порядке:

  • - собрать схему измерений в соответствии с рисунком 6.3, подключить гнёзда «А» и «С» поверяемого прибора к гнезду «Hi» калибратора, гнезда «N» и «В» - к гнезду «1_о».

  • - перевести вольтамперфазометр в режим измерения напряжения постоянного тока;

  • - провести проверку при выходном напряжении калибратора 0,3 и 700 В. {Измененная редакция, Изм. № 1)

  • - рассчитать погрешности измерений согласно п. 6.7 по показаниям эталонного и поверяемого приборов.

    I/1hr No пплп I Пплп и пятя Ir^rm имй Nol Mmr No nvfin I Пплп и лата

    +

    Источник напряжения постоянного тока

    Рисунок 6.3

    Результаты проверки прибора считаются удовлетворительными, если вычисленная по формуле 6.1 абсолютная погрешность соответствует требованиям таблицы 2.1.

    6.8 Оформление результатов поверки

    6.8.1 Результаты поверки прибора передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

    Изм.

    Лист

    № докум.

    Подп.

    Дата

    РАПМ.411259.001 РЭ

    Лист

  • 6.8.2 По заявлению владельца прибора или лица, представившего его на поверку, положительные результаты поверки (когда прибор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на прибор знака поверки, и (или) внесением в паспорт прибора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 6.8.3 По заявлению владельца прибора или лица, представившего его на поверку, отрицательные результаты поверки (когда прибор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в формуляр прибора соответствующей записи.

(Измененная редакция, Изм. N9 1)

Имя No пплп Попп и пятя IRsrm имя No Имя No nvKn I Пппп и пятя

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001РЭ

Лист

7 ПАСПОРТ

7.1 Вольтамперфазометр РС-30  №_________________,

заводской номер

укомплектован токоизмерительным датчиком КТИР-30 №_________________

заводской номер

КТИ-30 №_________________, КТИР-500 №_________________,

заводской номер                          заводской номер

ПТИР-3000 №________________, ПТИ-3000 №________________

заводской номер                            заводской номер

соответствует техническим условиям РАПМ.411259.001ТУ и признан годным для эксплуатации.

Начальник ОТК

МП      _________________ ___________________

подпись                               Ф.И.О.

I/Imr NoпплпI Пплп платя R.-чям иия Nol Имя No rivfin I Пплп и пятя

число, месяц, год

7.2 Сведения о первичной поверке

Средство измерения вольтамперфазометр РС-30  №_________________

заводской номер

с токоизмерительными датчиками КТИР-30 №_________________,

заводской номер

КТИ-30 №________________, КТИР-500 №_________________,

заводской номер                            заводской номер

ПТИР-3000 №________________, ПТИ-3000 №________________

заводской номер                           заводской номер

на основании результатов первичной поверки признано соответствующим установленным в описании типа метрологическим требованиям

Поверитель _____________

подпись

Ф.И.О.

Дата первичной поверки _____________________

число, месяц, год

Знак поверки

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

I/Imr Nononn Попп и пятя R.-чям иня No 1/1hr No nvfin I Попп и пятя

7.3 Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий РАПМ.411259.001ТУ при соблюдении правил эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации прибора 18 месяцев с даты изготовления или даты продажи (при наличии соответствующей отметки о продаже), но не более 24 месяцев с даты изготовления.

Гарантийный срок эксплуатации продлевается на период от подачи рекламации до устранения неисправностей.

Гарантийный срок не распространяется на аккумулятор.

Реквизиты предприятия-изготовителя:

426000, Россия, г. Ижевск, а/я 10047, ул. Пушкинская, 268, АО «НПФ «Радио-Сервис».

Тел. (3412) 43-91-44. Факс. (3412) 43-92-63.

E-mail: office@radio-service.ru Интернет: www.radio-service.ru

Заполняется фирмой-продавцом:

Дата продажи________________________________

Наименование продавца__

Адрес продавца__________________________________________________

Телефон продавца________________________________________________

Место для печати

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

7.4 Значения основных параметров и характеристик

Основные метрологические и технические характеристики вольтамперфазометра приведены в пунктах 1.2 и 1.3 Руководства по эксплуатации РАПМ.411259.001 РЭ соответственно.

7.5. Сведения о сертификации

Тип СИ Вольтамперфазометр РС-30, производства АО «НПФ «Радио-Сервис», утвержден приказом Федерального агентства по техническому регулированию и метрологии № 1660 от «02» октября 2020 г. и имеет регистрационный номер 62558-15. На вольтамперфазометр выдана декларация о соответствии № ЕАЭС№ RU fl-RU.Ar27.В.00055/20 от 21.09.2020 г.

7.6 Утилизация

Утилизация вольтамперфазометра производится эксплуатирующей организацией и выполняется согласно нормам и правилам, действующим на территории страны. В состав вольтамперфазометра не входят экологически опасные элементы.

Инд №полп     Попп и пятя IR.^rm i/ihr NqI I/Ihr No nvfSn I Пплп и пятя

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

Лист

10 Сведения о движении прибора при эксплуатации

10.1 Сведения о движении прибора при эксплуатации приводят в таблице 1.10.

Таблица 1.10- Сведения о движении прибора при эксплуатации

Дата установки

Где установлено

Дата снятия

Наработка

Причина снятия

Подпись лица, проводившего установку (снятие)

с начала эксплуатации

после последнего ремонта

I/Ihr №пплп     Пплп плата iRrrm mmr Np| I/Imr №> nvfin | Попп и пятя

10.2 Сведения о приеме и передаче прибора приводят в таблице 1.11.

Таблица 1.11- Сведения о приеме и передаче прибора

Дата

Состояние прибора

Основание (наименование, номер и дата документа)

Предприятие, должность и подпись

Примечание

сдавшего

принявшего

Лист

Изм.

Лист

№ докум.

Подп.

Дата

РАПМ.411259.001 РЭ

I/Imr Nonnnnl Попп и пятя IR-Чям имя No Имя No nvfin I Попп и пятя

Лист регистрации изменений

I Изм

Номера листов (страниц)

Всего листов (страниц) в докум.

№ докум.

Входящий № сопроводительного документа и дата

Подпись

Дата

измененных

замененных

новых

аннулированных

РАПМ.411259.001 РЭ

Лист

48

Изм.

Лист

№ докум.

Подп.

Дата

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
