Методика поверки «УСТАНОВКА ТРУБОПОРШНЕВАЯ ПОВЕРОЧНАЯ ДВУНАПРАВЛЕННАЯ SMITH METER 1190» (МП 0394-14-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Государственный научный метрологический центр

ФГУП «ВНИИР»

2016 г.

А.С. Тайбинский

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

УСТАНОВКА ТРУБОПОРШНЕВАЯ ПОВЕРОЧНАЯ ДВУНАПРАВЛЕННАЯ SMITH METER 1190

Методика поверки

МП 0394-14-2016

Тел.: (843) 299-72-00

г. Казань

2016

РАЗРАБОТАНА

ФГУП «ВНИИР»

Настоящий документ распространяется на установку трубопоршневую поверочную двунаправленную Smith Meter 1190 (далее - ТПУ), заводской номер 1341, предназначенную для воспроизведения, передачи и хранения единицы объемного расхода (объема) нефти при поверке и контроле метрологических характеристик преобразователей объемного расхода, входящих в состав системы измерений количества и показателей качества нефти № 560, при их эксплуатации и после ремонта, и устанавливает объем, порядок и методику проведения первичной и периодической поверок ТПУ.

Интервал между поверками ТПУ - 24 месяца.

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1

• 2.1 Мерник металлический эталонный 1-го разряда «J» номинальной вместимостью 945 дм³, пределы допускаемой основной относительной погрешности ± 0,02 %.

• 2.2 Преобразователи температуры с пределами допускаемой абсолютной погрешности ± 0,2 °C. Допускается применять термометры с местным отсчетом показаний с ценой деления шкалы 0,1 °C и пределами допускаемой абсолютной погрешности ± 0,2 °C.

• 2.3 Преобразователи давления с пределами допускаемой приведенной погрешности ± 0,5 %. Допускается применять манометры класса точности 0,6.

• 2.4 Устройство обработки информации принимающее, обрабатывающее, индицирующая результаты измерений первичных измерительных преобразователей (преобразователей давления, датчиков температуры), применяемых в качестве средств поверки с пределами допускаемой относительной погрешности преобразования входных аналоговых измерительных сигналов ± 0,025 %.

• 2.5 Секундомер любого типа с пределами допускаемой абсолютной погрешности ±1 с.

• 2.6 Цилиндр мерный лабораторный стеклянный 1-го класса точности по ГОСТ 1770 -74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия» номинальной вместимостью 1000 см³.

• 2.7 Средства поверки должны быть утвержденного типа, иметь действующие свидетельства о поверке (аттестации).

• 2.8 Допускается применять другие аналогичные по назначению средства поверки утвержденных типов с аналогичными или лучшими метрологическими характеристиками.

• 3.1 При проведении поверки соблюдают требования:

- правил безопасности, приведенных в эксплуатационной документации на средства поверки;

• - «Правил технической эксплуатации электроустановок потребителей»;

• - «Правил устройства электроустановок» (ПУЭ), 7-е издание;

• - правил безопасности при эксплуатации ТПУ.

• 3.2 Вспомогательное оборудование, используемое при поверке, и средства поверки должны иметь эксплуатационную документацию (формуляр или паспорт), техническое описание или руководство по эксплуатации).

• 3.3 Рабочее давление применяемых при поверке оборудования и средств поверки, указанное в их эксплуатационной документации, должно быть больше или равно наибольшему давлению, которое может иметь место при поверке. Использование элементов обвязки или шлангов, не прошедших гидравлическое испытание, запрещается.

• 3.4 На ТПУ должны быть четкие надписи и условные знаки, выполненные для обеспечения их безопасной эксплуатации.

• 3.5 Доступ к ТПУ и обслуживаемому при поверке оборудованию должен быть свободным. При необходимости должны быть предусмотрены лестницы и площадки для обслуживания или переходы с ограждениями, соответствующие требованиям безопасности.

• 3.6 Освещенность должна обеспечивать отчетливую видимость применяемых средств поверки, снятия показаний приборов и соответствовать санитарным нормам.

• 3.7 При появлении течи поверочной жидкости, загазованности и других ситуаций, нарушающих нормальный ход поверочных работ, поверка должна быть прекращена.

• 3.8 Управление ТПУ, вспомогательным оборудованием и средствами поверки должно производиться лицами, прошедшими обучение и проверку знаний и допущенными к их обслуживанию.

• 3.9 К проведению поверки допускают лиц, аттестованных в качестве поверителя, изучивших эксплуатационную документацию на ТПУ и средства поверки, настоящую документ и прошедших инструктаж по технике безопасности.

При проведении поверки должны соблюдаться следующие условия:

• - поверочная жидкость                            вода питьевая по ГОСТ Р 51232-98

«Вода питьевая. Общие требования к организации и методам контроля качества»;

• - температура поверочной жидкости, °C

• - температура окружающего воздуха, °C

• - относительная влажность окружающего воздуха, %                         от 30 до 80;

• - давление на выходе ТПУ, МПа, не менее

• - изменение температуры поверочной жидкости

в ТПУ за время прохождения поршня в одном направлении от одного детектора до другого, °C, не более

Значение расхода, при котором определяют метрологические характеристики (далее -MX) ТПУ, м³/ч и значение расхода, при котором выполняют контроль отсутствия протечек, ^^от₅ м³/ч, принимают в соответствии с таблицей 2, исходя из следующих условий:

• - значения расхода и Q'^pom устанавливают в диапазоне, в котором нормируются MX ТПУ;

• - значение расхода (^^х должно не менее, чем в 2 раза превышать значение (^^рот_

Таблица 2

После эксплуатации ТПУ на нефти, перед проведением поверки или при необходимости, проводят очистку внутренней поверхности ТПУ и шарового поршня от нефти.

• 5.1 Подготовку средств поверки и ТПУ к поверке осуществляют в соответствии с эксплуатационной документацией.

• 5.2 Перед проведением поверки ТПУ должны быть проведены следующие подготовительные работы:

  • 5.2.1 Проверяют наличие действующих свидетельств о поверке (аттестации) средств поверки или знаков поверки на них.

  • 5.2.2 Проверяют значение диаметра и состояние поверхности (степени износа) шарового поршня (далее - поршень) ТПУ в соответствии с эксплуатационной документацией (руководство по монтажу, эксплуатации и обслуживанию ТПУ).

  • 5.2.3 Проверяют правильность монтажа и соединений ТПУ, средств поверки и вспомогательного оборудования в соответствии с эксплуатационной документацией на ТПУ и средства поверки.

  • 5.2.4 Проверяют герметичность ТПУ, соединительных трубопроводов и задвижек.

  • 5.2.5 Проверку производят внешним осмотром при выбранном значении поверочного расхода и давлении на выходе ТПУ не менее 0,1 МПа. Систему считают герметичной, если через 10 мин после установления расхода и давления не наблюдается течи и капель через фланцевые, резьбовые и сварные соединения и сальники.

  • 5.2.6 Проверяют в соответствии с эксплуатационной документацией герметичность четырехходового крана (клапана). Проверку четырехходового крана производят в двух положениях.

  • 5.2.7 Проверяют герметичность затвора задвижек, находящихся при поверке в закрытом положении, утечки поверочной жидкости через которые могут повлиять на результаты измерений.

В случае отсутствия контроля или невозможности обеспечения герметичности указанных задвижек они должны быть заглушены путем установки заглушек во фланцевые соединения.

• 5.2.8 Проверяют на герметичность и смачивают накопительную емкость следующим образом: заполняют её поверочной жидкостью и выдерживают 5 мин. Не допускаются течи поверочной жидкости и запотевания швов, течи или падения капель через кран сливной трубы.

• 5.2.9 Проверяют герметичность сливного крана мерника и смачивают мерник следующим образом: мерник заполняют поверочной жидкостью по номинальную отметку шкалы и выдерживают в течение 5 минут, визуально проверяют отсутствие течи или падения капель через сливной кран.

• 5.2.10 Проверяют отсутствие воздуха в ТПУ следующим образом. Устанавливают через ТПУ поверочный расход поверочной жидкости и проверяют отсутствие воздуха, открывая краны, расположенные в верхних точках. Производят несколько раз пуск поршня, проверяя после каждого пуска отсутствие воздуха. Считают, что воздух удален полностью, если из кранов вытекает струя поверочной жидкости без воздушных пузырьков.

5.3 Стабилизацию температуры поверочной жидкости в ТПУ контролируют следующим образом. Температуру поверочной жидкости в ТПУ считают стабильной, если при установленном значении поверочного расхода за один проход поршня в обоих направлениях показания температуры в ТПУ, изменяются не более, чем на 0,2 °C.

Примечание - Операции по проверке отсутствия воздуха и контроль стабилизации температуры поверочной жидкости в ТПУ проводят после каждого перерыва в работе с остановкой насоса.

• 6.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие поверяемой ТПУ следующим требованиям:

• - комплектность должна соответствовать указанной в эксплуатационной документации;

• - на ТПУ не должно быть механических повреждений и дефектов, препятствующих применению ТПУ;

• - надписи и обозначения должны быть четкими и соответствовать приведенным в эксплуатационной документации.

• 6.2 Опробование

Опробование поверяемой ТПУ производят в комплекте со средствами поверки. Собирают технологическую схему (рисунок 1).

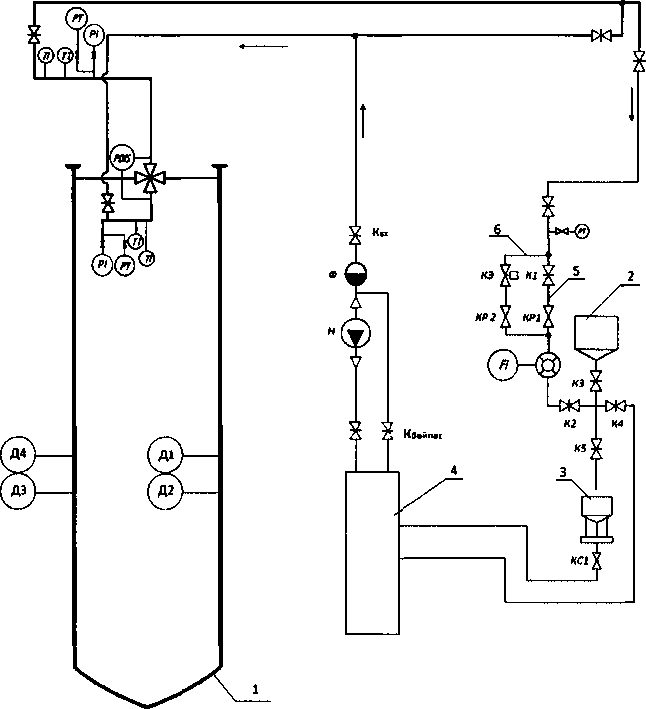

1 - ТПУ; 2 - накопительная емкость; 3 - мерник; 4 - емкость-хранилище; 5 - основной трубопровод; 6 - байпасный трубопровод; Н - насос, Ф - фильтр; FI - расходомер; ТТ, РТ - преобразователи температуры и давления; TI - термометры; PI - манометры; PDIS - дифференциальный манометр; Д1 - Д4 - детекторы; КС1 - кран сливной; KPI, КР2 - кран регулирующий; КЭ - электромагнитный клапан; KI - К5 - краны запорные; Квх- входной кран технологической схемы; Кбайпас - кран байпасной линии насоса Н.

Рисунок 1

Открывают краны К1, К2, К4, включают насос Н и используя регулятор расхода КР1 устанавливают выбранное в соответствии с таблицей 2 значение расхода поверочной жидкости через технологическую схему. Значение расхода контролируют по расходомеру FI. Открывают краны, расположенные в верхних точках ТПУ и выпускают воздух.

Запускают поршень ТПУ, используя секундомер засекают время движения поршня от пусковой камеры ТПУ до первого детектора (ориентируются на время, указанное на рисунке 2).

0^ (40 - 50 м³/ч)                                   ff^pom (20 - 25 м³/ч)

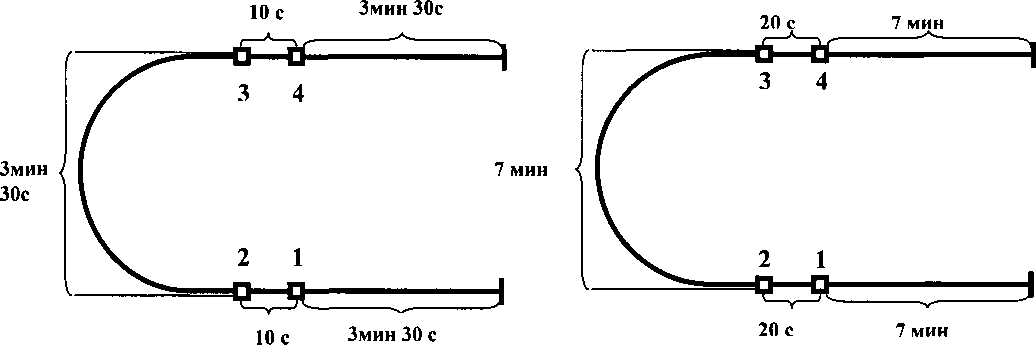

Рисунок 2

При подходе поршня к первому детектору (Д1 или Д2, в зависимости от используемой пары детекторов), ориентировочно за 30 с, закрывают кран К1 на основном трубопроводе 5. При срабатывании первого детектора (Д1 или Д2) электромагнитный клапан КЭ на байпасном трубопроводе 6 должен закрыться, а поршень ТПУ должен остановиться.

Открывают кран К1 на основном трубопроводе 5, прогоняют поршень по калиброванному участку ТПУ. При подходе поршня ко второму детектору (ДЗ или Д4), ориентировочно за 30 с, закрывают кран К1 на основном трубопроводе 5. При срабатывании второго детектора (ДЗ или Д4) электромагнитный клапан КЭ на байпасном трубопроводе 6 должен закрыться. Открывают кран К1 на основном трубопроводе 5, пускают поршень и засекают время его прохождения от последнего детектора до пусковой камеры ТПУ. Изменяют направление движения поршня и производят описанные операции при движении поршня в обратном направлении.

Если электромагнитный клапан КЭ запирается негерметично или в технологической схеме обнаружены протечки, поверку прекращают до выяснения и устранения неисправностей.

По результатам замеров времени прохождения поршня, делают корректировку ориентировочного времени рисунка 2.

• 6.3 Определение метрологических характеристик

  • 6.3.1 Определение вместимости калиброванного участка ТПУ

Определение вместимости калиброванного участка 111У при стандартных условиях (температура 20 °C, давление 0 МПа), V_o , м³, определяют как суммарную вместимость, соответствующую движению поршня «вперед» и «назад».

Примечания:

• 1. Для двунаправленной ТПУ допускается определять вместимость отдельно для каждого направления движения поршня («вперед» и «назад»).

• 2. Для ТПУ, снабженных двумя парами детекторов, вместимость определяют для каждой пары детекторов.

Открывают краны К1-К4 включают насос Н и используя регулятор расхода КР1, устанавливают выбранное в соответствии с таблицей 2 значение расхода поверочной жидкости через технологическую схему. Значение расхода контролируют по расходомеру FI. Открывают краны, расположенные в верхних точках ТПУ и выпускают воздух.

Примечания:

• 1. Допускается отклонение установленного значения расхода от приведенных в таблице 2 на ± 5,0 %.

• 2. Допускается определять значение расхода поверочной жидкости через технологическую схему используя вместимость калиброванного участка ТПУ, V_g, м³, (из действующего свидетельства о поверке ТПУ) и время прохождения поршнем ТПУ его калиброванного участка, Т, с, по формуле (^^iX=(V_o-36OO)/T.

Запускают поршень ТПУ, используя секундомер засекают время движения поршня от приемной камеры ТПУ до первого детектора ТПУ, ориентируясь на время полученное при опробовании, и закрывают кран К4.

При подходе поршня к первому по ходу детектору (Д1 или Д2, в зависимости от используемой пары детекторов), ориентировочно за 30 с, закрывают кран К1 на основном трубопроводе 5. При срабатывании первого детектора (Д1 или Д2) электромагнитный клапан КЭ на байпасном трубопроводе 6 должен закрыться и поршень должен остановиться. Тут же закрывают кран К2. Открывают кран К5 и КС1 сливают жидкость, выждав минуту, закрывают краны К5иКС1.

Для исключения повышения температуры поверочной жидкости за счет непрерывной работы насоса Н, его переводят на работу по байпасной линии насоса Н, закрыв кран К_вх и открыв кран Кбайпас- Для возобновления расхода через технологическую схему, возвращают краны К_вх и Кбайпас в исходное положение.

Открывают кран К1 на основном трубопроводе 5 и кран К2, используя секундомер засекают время и прогоняют поршень по калиброванному участку ТПУ. При подходе поршня ко второму детектору (ДЗ или Д4), ориентировочно за 30 с, закрывают кран К1 на основном трубопроводе 5. При срабатывании второго детектора (ДЗ или Д4) электромагнитный клапан КЭ на байпасном трубопроводе 6 должен закрыться. Тут же закрывают кран К2 и переводят насос Н на работу по байпасной линии насоса Н, закрывая кран К_вх и открывая кран Кбайпас-

При каждом прохождении поршнем калиброванного участка, от детектора до детектора, в протоколе поверки (приложение А) фиксируют:

• - температуру поверочной жидкости на входе и выходе ТПУ (й_вх, й_вых, °C);

• - избыточное давление поверочной жидкости на входе и выходе ТПУ (Pj_BX, Pi_Bbi_X, МПа).

Примечание - При использовании термометров и манометров с визуальным отсчетом допускается фиксировать температуру и давление один раз в процессе прохождения поршня от детектора до детектора.

Открывают кран К5 и наливают в мерник 3 из накопительной емкости 2 порцию поверочной жидкости. Если уровень поверочной жидкости в мернике окажется ниже нижний отметке шкалы мерника 3, поверочную жидкость доливают, используя мерный цилиндр 1-го класса точности. Объем поверочной жидкости в мернике 3 определяют вычитанием объема долитой поверочной жидкости из объема, измеренного по шкале мерника 3 после долива. Заполненный мерник 3, выдерживают в течение 30 с, определяют по шкале объем поверочной жидкости в мернике (Vjj, м³) и измеряют ее температуру (tij_0M, °C). Полученные результаты измерений фиксируют в протоколе (приложение А).

Открывают сливной кран КС1, сливают поверочную жидкость из мерника 3 и, выдержав минуту, после стекания капель, сливной кран КС1 закрывают.

Производят описанные операции до полного опорожнения накопительной емкости. После слива последней порции поверочной жидкости из мерника 3, выдерживают две минуты, закрывают краны К5 и КЗ.

Переводят насос Н на работу по технологической схеме, открывая кран К_вх и закрывая кран Кбайпас- Открывают краны К1, К2, К4, пускают поршень и засекают время его прохождения от последнего детектора до пусковой камеры ТПУ. Изменяют направление движения потока поверочной жидкости через ТПУ и запускают поршень в обратном направлении одновременно засекают время движения поршня от пусковой камеры до первого детектора, открывают кран КЗ и закрыв кран К4.

Описанные выше операции выполняют при обратном движении поршня.

Операции измерений, описанные в 6.3.1, выполняют не менее семи раз.

Определяют среднее значение вместимости калиброванного участка 111У при стандартных условиях (температура 20 °C, давление 0 МПа) по формуле

у     = V ₊у

^у011-3-1(2-4-2) ^к01 1-3(2-4) ^{Т у}013-1(4-2)’

V          = V - к

^У 011-3(2-4). 3-1 (4-2)    ^У1 ^Ирм’

(2)

• (3)

• (4)



  t 4-1

  t __ 1вх 1вЫХ

  hy- ₂   ’

  p +P

  P _ 1вх 1вЫХ

  («)

  ^iy~ 2 ’

  • (7)

  • (8)

V_Ou-3-i(2-4-2~ вместимость калиброванного участка ТПУ при стандартных условиях (температура 20 °C, давление 0 МПа) при i-ом измерении при движении поршня в обоих направлениях «вперед» и «назад», м³;

^011-з(2-4)У013-1(4-2) ~ вместимость калиброванного участка ТПУ при стандартных условиях (температура 20 °C, давление 0 МПа) при i-ом измерении при движении поршня в одном из направлений «вперед» или «назад», м³;

п - количество измерений;

К - вместимость калиброванного участка ТПУ при i-ом измерении в условиях измерений при движении поршня в одном из направлений «вперед» или «назад», м³;

k_jt ~ среднее значение коэффициента, учитывающего влияние температуры и давления при i-ом измерении;

Рж - коэффициент объемного расширения поверочной жидкости, 1/°С (для воды Дс=2,6-10⁴ 1/°С);

F - коэффициент сжимаемости поверочной жидкости, 1/ МПа (для воды F = 49,1 • 10’⁵1/ МПа);

Е - модуль упругости материала стенок ТПУ, МПа (из таблицы 3 или из эксплуатационной документации на ТПУ);

D - внутренний диаметр калиброванного участка ТПУ, мм (из эксплуатационной документации на ТПУ);

S - толщина стенки калиброванного участка ТПУ, мм (из эксплуатационной документации на ТПУ);

t_iy - средние значения температуры поверочной жидкости в ТПУ при i-ом измерении, °C;

температура поверочной жидкости на входе и выходе ТПУ при i-ом измерении, °C;

P_iy - среднее значение избыточного давления в ТПУ при i-ом измерении, МПа;

~ избыточное давление на входе и выходе ТПУ при i-ом измерении, МПа; Vy - объем поверочной жидкости в мегнике при j-ом заполнении i-oro измерении, м³; t_iOM ~ среднее значение температуры поверочной жидкости в мернике за i-oe измерение, °C; tijoM - температура поверочной жидкости в мернике при j-ом заполнении i-oro измерения, °C; а_м - коэффициент линейного расширения материала стенок мерника, 1/°С (берут из технической документации на мерник);

01^ - коэффициент линейного расширения материала стенок 111У, 1/°С (из эксплуатационной документации на ТПУ или из таблицы 3);

г - количество заполнений мерника при i-ом измерении.

Таблица 3

• 6.3.2 Определение среднего квадратического отклонения (СКО) случайной составляющей погрешности ТПУ

Оценивают СКО случайной составляющей погрешности ТПУ (So, %) по формуле

X (   1-3-1 (2-4-2)   ^0 ) уQQ

Проверяют выполнение условия

So <0,015%.                             (10)

Если условие (10) не выполняется, проводят анализ значений У₀ц-з-1 (2-4-2) ^в соответствии с приложением Б настоящего документа. Если какой-либо из результатов V_0il_₃__l(2_₄_₂₎ будет исключен как анормальный (неправильный), то вместо него проводят дополнительное измерение по 6.3.1. Повторно проверяют выполнение условия (10). При повторном невыполнении условия (10) поверку прекращают.

При выполнении условия (10) поверку продолжают.

• 6.3.3 Определение относительной погрешности ТПУ

Пределы допускаемой относительной погрешности ГПУ при определении вместимости калиброванного участка в соответствии с 6.3.1, 8₀, %, определяют по формуле

J_o=7,7-[0_ro+0_ra],                                  (11)

0^ - граница суммарной систематической составляющей погрешности ТПУ, %, при доверительной вероятности Р - 0,99 вычисляемая по формуле

⁼ к'     ⁺ 0₍ ⁺ &ивк ’                                (12)

0_М - пределы допускаемой основной относительной погрешности мерника, % (0_м =

0,02 %); " 0_ИВК ~ пределы допускаемой относительной погрешности ИВК, обусловленная преобразованием входных аналоговых измерительных сигналов в значение измеряемой величины, % (0_ИВК = 0,025 %);

Примечание - при применении в качестве средств измерений температуры и давления термометров и манометров соответственно принимают0_ИВК = 0%.

0, - граница составляющей неисключенной систематической погрешности, обусловленная погрешностью измерений температуры датчиками температуры или термометрами, %, вычисляемая по формуле

е,                                                          (13)

At_y, &t_0M - абсолютные погрешности средств измерений температуры, применяемых для измерений температуры поверочной жидкости в ГНУ и мернике соответственно, °C (из свидетельств о поверке средств измерений температуры);

к - коэффициент, зависящий от числа суммируемых погрешностей, значение которого определяют по таблице 4.

Таблица

0_УО - границы погрешности определения среднего значения вместимости ТПУ, %, вычисляемая по формуле

(14)

УП

t₀₉₉ - квантиль распределения Стьюдента при доверительной вероятности 0,99 (в соответствии с таблицей 5);

Таблица 5

Результаты поверки 111У считают положительными, если выполняется условие

Ы<0,1%.                                 (15)

• 6.3.4 Определение отсутствия протечек в ТПУ

Проводят операции в соответствии с 6.3.1, 6.3.2 по результатам которых определяют среднее значение вместимости калиброванного участка ГПУ при стандартных условиях (температура 20 °C, давление 0 МПа) V_0npi_₃_₁₍₂_₄_₂₎ > ^ПР^И значении расхода поверочной жидкости Q'P^om ₅ выбранном в соответствии с таблицей 2 настоящего документа.

Операции измерений, описанные в 6.3.1, выполняют три раза.

Относительное отклонение вместимости (бпр, %) определяется по формуле:

где     Voi-з-1(2-4-2) - значение вместимости калиброванного участка ТПУ при расходе

м³;

Vonpi-3-i(2-4-2)~ значение вместимости калиброванного участка ТПУ при расходе (?^рот, м³.

Примечание - Значения Vol-з-1(2-4-2) и У_Опр 1-з-1(2-4-2) определяют в соответствии 6.3.1.

Должно выполняться условие:

|<?_ЛР|< 0,035%.                                    (17)

Если 6пр > 0 и | 6пр | > 0,035 %, это свидетельствует о наличии протечек и необходимости их устранения.

Если 6пр < 0 и | 6пр | > 0,035 %, это свидетельствует о том, что в измерениях допущены ошибки. Необходимо предварительно проанализировать возможные причины ошибок (неправильное измерение температуры, взвешивание и т.д.) и повторить измерения.

Если при выбранном значении расхода Q^,P°^m, поршень не входит в калиброванный участок, то допускается увеличить расход перед запуском поршня до значения Q’^pom обеспечивающего движение поршня к первому детектору.

• 6.3.5 Определение относительного отклонения вместимости ТПУ от значения при предыдущей поверке

Относительное отклонение вместимости калиброванного участка ТПУ от значения при предыдущей поверке (<5оо, %) определяют по формуле:

& ^_Уо i-3-i(2-4-2)~Vonn 1-з-1(2-4-2) . _{100 %>                             (18)}

^ОПП 1-3-Ц2-4-2)

где Vonn 1-з-i(2-4-2) ~ вместимость калиброванного участка ТПУ, определенное при предыдущей поверке, м³.

Должно выполняться условие:

(19)

При невыполнении условия (19) анализируют полученные результаты поверки, устраняют причины их возникновения и проводят повторную поверку Т11У. При повторном невыполнении условия (19) проводят исследование MX Г11У.

Примечание - Если перед поверкой производили ремонт калиброванного участка ГПУ то 6_М не определяют.

7.1 Результаты поверки оформляют протоколом по форме, приведенной в приложении А настоящей инструкции. Один экземпляр протокола поверки, закрепленный личной подписью поверителя, прилагают к свидетельству о поверке как обязательное приложение.

• 1.2 При положительных результатах поверки ТПУ оформляют свидетельство о поверке в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России от 02.07.2015 № 1815 (далее - Порядок проведения поверки).

На оборотной стороне свидетельства указывают фактические значения метрологических характеристик ТПУ:

На контровочную проволоку, пропущенную через отверстия одной из шпилек фланца калиброванного участка ТПУ и установленную на корпусе каждого из детекторов ТПУ, устанавливают пломбы. На пломбы, установленные на контровочной проволоке, поверитель наносит оттиск личного клейма, соответствующего требованиям документа «Требования к знакам утверждения типа стандартных образцов или типа средств измерений и порядок их нанесения», утвержденного приказом № 1081 Министерства промышленности и торговли РФ от 30 ноября 2009 г.

• 7.3 При отрицательных результатах поверки ТПУ к эксплуатации не допускают, свидетельство о поверке аннулируют, клеймо гасят и выдают извещение о непригодности в соответствии с Порядком проведения поверки с указанием причин.

(рекомендуемое)

ПРОТОКОЛ №_____

поверки ТПУ с применением мерника

Тип ТПУ:

Заводской номер:

Место проведения поверки:

Эталон (тип):

Заводской номер:

Вместимость, дм³ (м³):

Поверочная жидкость:

Поверочный расход, м³/ч:    =

s-ttpom _

ИСХОДНЫЕ ДАННЫЕ

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

ПРОВЕРКА ОТСУТСТВИЯ ПРОТЕЧЕК

РЕЗУЛЬТАТЫ ПОВЕРКИ

Заключение, ТПУ в качестве ТПУ 2-го разряда к дальнейшему применению______________(годна/ не годна)

Подпись лица, проводившего поверку__________________________(Фамилия И.О.)

Дата поверки:

(окончание)

Примечания:

• 1. Значения S_o, 6_И, 0_t, ©vo, б₀, б_Пр, 6_Оо вычисляют до четвертого знака после запятой, в протокол записывают значения, округленные до трех знаков после запятой.

• 2. Значения вместимости V;, V_Oj, V_Onpi, V₀, V_Onp вычисляют до шести значащих цифр, в протокол записывают значения, округленные до пяти значащих цифр.

• 3. Значения коэффициента k_itpM вычисляют до шести знаков после запятой, в протокол поверки записывают значения, округленные до пяти знаков после запятой.

• 4. Значения расхода Q^, Q^np0T записывают в протокол поверки с четырьмя значащими цифрами.

• 5.  Значения температуры tij_0M, t_ioM, t_iBX, t,_BbIX, t_iy и давления P_iBX, Р_1ВЫХ, P_iy при использовании преобразователей температуры и давления записывают в протокол с двумя знаками после запятой. При использовании манометров и термометров, значения температуры и давления записывают в протокол с одним знаком после запятой.

(приложение к протоколу поверки от «_____»___________20___г. №_______)

Подпись лица, проводившего поверку____________(Ф.И.О)

(справочное)

Пусть получена выборка из «п» результатов измерений вместимости ТПУ: Vqi, V02 — Vot-Вначале необходимо выделить значения, резко отличающиеся от остальных, и попытаться выяснить причину их появления (ошибки, допущенные при измерениях, неисправность используемых средств измерений, несоблюдение условий поверки, которые повлияли на результаты и т.д.). Если причина будет установлена, то результаты могут быть аннулированы и измерения проведены вновь после устранения причин.

Если причину выявить не удается, то проверяют анормальность указанных значений следующим образом:

- вычисляют относительное СКО (5„)

(Б.1)

- для каждого измерения вычисляют соотношение

- для ряда значений «ир> вычисленных по (Б.2), выбирают максимальное «щ_тах» и «Ujmin», которые сравнивают с величинами «Ь_тах» и «h_mj_n» соответственно, взятых из таблицы Б.1 для объема выборки «п»:

Таблица Б. 1

Если Ujmax > h_max и Uj_mi_n <h_mj_n, то подозреваемые результаты должен быть исключены из выборки как промахи.

стр. 16 из 16
