Комплексы фоторадарные с фотофиксацией «Лидер»

Методика поверки

БТКП.402169.005 МП

ОГЛАВЛЕНИЕ

1. ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1. Настоящая методика поверки распространяется на комплексы фоторадарные с фотофиксацией «Лидер» (далее - комплексы, комплексы «Лидер»), изготавливаемые ООО «Безопасность информационных систем», и устанавливает объем и методы первичной и периодической поверок.

  • 1.2. Интервал между поверками - два года.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 1.

  • 2.2. В случае получения отрицательных результатов по пунктам таблицы 1 комплекс бракуется и направляется в ремонт.

  • 2.3. Не допускается возможность проводить поверку для меньшего числа измеряемых величин и на меньшем числе поддиапазонов измерений.

  • 2.4. Допускается проводить поверку для модификации «Лидер»-С в условиях эксплуатации или в лабораторных условиях, для модификации «Лидер »-П в лабораторных условиях.

  • 2.5. Внеочередная поверка, обусловленная ремонтом, проводится в объеме первичной поверки.

Таблица 1

Наименование операций

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

Все модификации

Модификация «Лидер »-П

Модификация «Лидер »-С

1 Внешний осмотр

8.1

Да

Да

Да

2 Идентификация программного обеспечения

8.2

Да

Да

Да

Определение метрологических характеристик:

3 Определение абсолютной погрешности синхронизации времени относительно шкалы UTC (SU)

8.3.1

Да

Да

Да

4 Определение абсолютной погрешности измерений скорости движения в зоне контроля

8.3.2

Да

Да

Да

5 Определение границ допускаемой   погрешности

(по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане

8.3.3

Да

Да

Нет

3. СРЕДСТВА ПОВЕРКИ
  • 3.1. При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

№ п методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки; номер документа регламентирующего технические требования к рабочим эталонам или вспомогательным средствам; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики средства поверки

8.3.1

Источники первичные точного времени УКУС-ПИ 02ДМ:

- абсолютная погрешность синхронизации относительно шкалы Всемирного Координированного Времени, не более ±1 мкс

8.3.2

Имитатор скорости «ИС-24» Д

  • - диапазон измерений скорости 20 - 300 км/ч.

  • - пределы допускаемой погрешности имитации скорости ± 0,3 км/ч

8.3.3

GNSS-приемник спутниковый геодезический многочастотный SIGMA, предел допускаемой абсолютной погрешности измерения длины базиса в плане ±3 (3+5 10'7 D) мм, где D - измеренная длина базиса в мм

  • 3.2. Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.

  • 3.3. Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1. К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, аттестованные в качестве поверителей в области радиотехнических измерений установленным порядком.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1. Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке образцовые и вспомогательные средства поверки.

6. УСЛОВИЯ ПОВЕРКИ
  • 6.1. При проведении поверки в лабораторных условиях должны соблюдаться следующие условия:

  • - температура окружающего воздуха от плюс 15 °C до плюс 3 5 °C,

  • - относительная влажность до 80 %;

  • 6.2. При проведении поверки на месте эксплуатации комплексов должны соблюдаться следующие условия:

  • - температура окружающего воздуха от минус 40 °C до плюс 50 °C,

  • - относительная влажность до 95 %,

  • 6.3. Поверка проводится аккредитованными организациями в установленном порядке.

7. ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1. Поверитель должен изучить руководство по эксплуатации поверяемых комплексов и используемых средств поверки.

  • 8. ПРОВЕДЕНИЕ ПОВЕРКИ

8Л. Внешний осмотр

При проведении внешнего осмотра проверяют соответствие комплексов следующим требованиям:

  • - отсутствие механических повреждений и ослабление элементов, четкость фикса-нии их положения;

  • - чёткость обозначений, чистоту и исправность разъёмов и гнёзд, наличие и целостность печатей и пломб;

  • - наличие маркировки согласно требованиям эксплуатационной документации;

  • 8.1.1. Результаты поверки считать положительными, если комплекс удовлетворяет выше перечисленным требованиям.

8.2. Идентификация программного обеспечения
  • 8.2.1. Проверку соответствия заявленных идентификационных данных программного обеспечения (ПО) комплексов проводить в следующей последовательности:

  • - проверить идентификационное наименование ПО в соответствии с руководством по эксплуатации;

  • - проверить номер версии (идентификационный номер) ПО в соответствии с руководством по эксплуатации.

  • 8.2.2. Результаты поверки считать положительными, если идентификационные данные ПО соответствуют идентификационным данным при веденным в с руководством по эксплуатации. БТКП. 402169.005РЭ п. 2.2. (пп. 2.2.1), и данным приведенным в таблице 3. Таблица 3

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование программного обеспечения

    libdri ver- sm artm icro. s о

    Номер версии (идентификационный номер) ПО

    -

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    10d56efcf4e86562e416ba4dbd611522

  • 8.3. Определение метрологических характеристик

8.3.1 Определение абсолютной погрешности синхронизации времени относительно шкалы UTC (SU)
  • 8.3.1.1 Определение проводится путем сравнения времени, записанного на формируемом видеокадре, со значением эталонного времени. В качестве эталонного времени используется значение времени UTC (SU) от источника первичного точного времени.

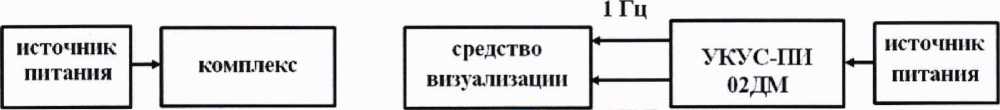

  • 8.3.1.2 Собрать схему в соответствии с рисунком 2.

    SIRF

    Рисунок 2

  • 8.3.1.3  Обеспечить радиовидимость сигналов навигационных космических аппаратов ГЛОНАСС и GPS в верхней полусфере. В соответствии с эксплуатационной документацией на комплекс и УКУС-ПИ 02ДМ подготовить их к работе.

  • 8.3.1.4 Поместить электронный дисплей в поле зрения видеокамеры комплекса одновременно с пластиной ГРЗ для обеспечения формирования кадров.

  • 8.3.1.5 Сформировать не менее пяти кадров в течение 10 минут с изображением электронного дисплея.

  • 8.3.1.6 Сравнить значения эталонного времени Т3 (изображение дисплея на кадре) с временем формирования кадра ТфК (значение времени, записанное в нижнем левом углу кадра), определить их разность по формуле (1):

ATi = Тфю - Тэ1

(1)

  • 8.3.1.7 Результаты поверки считать положительными, если разность эталонного и измеренного времени находится в пределах ±2 с.

8.3.2 Определение границ допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане
  • 8.3.2.1 С помощью геодезического приемника определить значения широты и долготы (В и L) расположения комплекса по документу «Методика измерений координат местоположения пункта геодезического», регистрационный номер ФР.1.27.2016.22681 в Федеральном информационном фонде по обеспечению единства измерений.

  • 8.3.2.2 Осуществить запись не менее 200 NMEA-сообщений со значение PDOP < 3 с частотой 1 сообщение в 1 с для поверяемого комплекса.

  • 8.3.2.3 Определить погрешность определения координат по формулам (2), (3):

=                                                       (2)

ALG) = IQ) - ОДэп                                (3)

где В - широта, L - долгота;

B(j)3n , L(/%n - значение координаты в j-ом измерении, определенное эталонным приемником в угловых секундах;

B(j), L(/) - значение координаты в j-ом измерении, определенное комплексом в угловых секундах;

&B(j), &L(j) - погрешность измерения координаты в j-ом измерении в угловых секундах;

TV — количество измерений;

j - номер измерения.

  • 8.3.2.4 Перевести значения погрешностей определения координат в плане из угловых секунд в метры по формулам (4), (5):

    а(1-е2)

    7(l-e2sin2B(j))3

    • (4)

    • (5)

a(l-e2)cosB(j~)

7 (1-e2 sin2 В О'))3

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

arc 1" = 0,000004848136811095359933;

ЛВМ(/), ^м0) погрешность измерения координаты в j-ом измерении в метрах.

8.3.2.3 Определить систематическую составляющую погрешности определения координат по формулам (6), (7):

(6)

(7)

М , 5LM - систематическая составляющая погрешности определения координат в метрах.

  • 8.3.1. Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения координат по формулам (8), (9):

s7=1ubmG)-^m)2

у     N-l

(9)

5/        JV-1

  • 8.3.2.4 Определить погрешность (при доверительной вероятности 0,95) определения координат в плане по формуле (10):

П = ±(V 5В £ + 5L2 + 2V<tb2 + tfL2)

(Ю)

  • 8.3.2.5 Результаты поверки считать положительными, если значения допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане находятся в пределах ±10 м.

8.3.2. Определение абсолютной погрешности измерений скорости ТС в зоне контроля
  • 8.3.3.1 Разместить в зоне видимости комплекса на расстоянии от 5 до 30 метров имитатор.

  • 8.3.3.2 На имитаторе поочередно установить имитируемую скорость из ряда 20, 70, 90, 120,150, 180,250, 300 км/ч.

  • 8.3.3.3 Включить комплекс, запустить ПО «Edge», открыть вкладку «Скорость ТС» и в вкладке «Журнал измерений» нажать значок «П». Комплекс произведёт измерение скорости и отразит измеренный результат в «Журнале измерений».

  • 8.3.3.4 Провести измерение скорости во всем диапазоне, указанном в п. 8.3.3.2. Для этого при установлении на имитаторе нового значения скорости, необходимо кратковременно закрыть объектив комплекса.

  • 8.3.3.5 Рассчитать абсолютную погрешность измерения скорости ТС по формуле (11):

AV.-VKi-V^j,

(Н)

где Уэ1-имитируемая скорость ТС из ряда 20, 70, 90, 120, 150, 180, 250,300 км/ч.

Vki - скорость ТС, измеренная комплексом при имитируемой скорости Vai;

  • 8.3.3.6 Результаты поверки считать положительными, если значения допускаемой абсолютной погрешности измерений скорости движения ТС находятся в пределах ±2 км/ч.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1. На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

  • 9.2. При отрицательных результатах поверки комплекс к применению не допускается и на него выдается извещение о непригодности с указанием причины непригодности.

Заместитель начальника НИО-Ю — начальник НИЦ

Э.Ф. Хамадулин

7
