Методика поверки «ГСИ. Толщиномеры бумаги и картона типа 251, исполнения А-2» (МП 2512-0004-2019)

Федеральное государственное унитарное предприятие

Государственная система обеспечения единства измерений

Толщиномеры бумаги и картона типа 251. исполнения А-2

Методика поверки

МП 2512-0004-2019

Руководитель отдела

ических измерений

Н.А. Кононова

Санкт-Петербург 2019

• 1.1 Настоящая методика поверки распространяется на толщиномеры бумаги и картона типа 251. исполнения А-2, изготовленные фирмой «АВВ АВ / Lorentzen & Wettre», Швеция, (далее - толщиномеры) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

• 2.2 Средства поверки

При проведении поверки толщиномеров должны применяться средства измерений, указанные в таблице 2.

Таблица 2

• 2.3 Допускается применение средств поверки, не указанных в таблице 2. при условии, что они обеспечивают требуемую точность измерений и имеют действующие свидетельства о поверке.

• 2.4 Требования безопасности

При проведении поверки должны быть соблюдены требования безопасности, изложенные в технической документации фирмы «АВВ АВ / Lorentzen & Wettre» (Швеция).

• 2.5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия измерений:

• - диапазон температуры окружающего воздуха. °C              от 20 до 27;

• - диапазон относительной влажности окружающего воздуха. % от 50 до 65.

• 2.6 Подготовка к поверке

Эталонные и поверяемые средства измерений перед началом поверки должны быть выдержаны в помещении для поверки не менее 2 часов.

• 3.1 Внешний осмотр и проверка комплектности

При внешнем осмотре должно быть установлено соответствие толщиномеров следующим требованиям:

- отсутствие механических повреждений измерительных поверхностей, влияющих на правильность функционирования толщиномеров:

соответствие комплектности толщиномеров требованиям эксплуатационной документации.

• 3.2 Подтверждение соответствия программного обеспечения

Для идентификации программного обеспечения (далее — ПО) включают толщиномер в соответствии с руководством по эксплуатации.

Номер версии ПО отображается на дисплее толщиномера во вкладке «Info» ПО (рисунок 1).

Результаты идентификации ПО считаются положительными, если версия ПО не ниже указанной в таблице 3.

Таблица 3

• 3.3 Опробование

При опробовании необходимо включить толщиномер в соответствии с руководством по эксплуатации. Выполнить измерение мер длины концевых плоскопараллельных (далее -меры) разной номинальной длины (не менее трех из диапазона).

Результаты опробования считаются положительными, если при измерении перемещение подвижных узлов толщиномера происходит плавно на всем диапазоне измерений, не происходит сбоев счета, результат измерений отображается на дисплее.

• 3.4 Определение измерительного усилия

Измерительное усилие определяют при помощи датчика силоизмерительного тензорезисторного в комплекте с прибором тензометрическим (далее - датчик). Датчик размещают и закрепляют на металлическом основании толщиномера таким образом, чтобы поверхность измерительного щупа толщиномера была направлена на поверхность датчика. Приводят измерительную поверхность щупа в контакт с поверхностью датчика и определяют измерительное усилие.

Измерительное усилие не должно превышать значений, указанных в таблице 4.

Таблица 4 - Метрологические характеристики толщиномеров

• 3.5 Определение отклонения от параллельности измерительных поверхностей

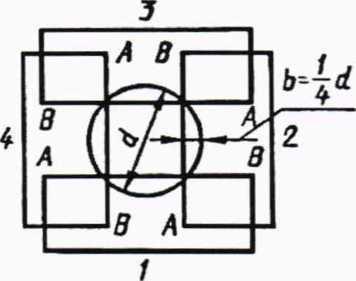

Отклонение от параллельности измерительных поверхностей толщиномера определяют по концевым мерам длины. Меру последовательно устанавливают между измерительными поверхностями в положении 1, 2. 3. 4. на расстоянии h от края измерительной поверхности (рисунок 2), и приводят измерительные поверхности толщиномера в контакт с поверхностями меры для обеспечения измерительного усилия.

Рисунок 2 - Установка концевых мер между измерительными поверхностями толщиномера

Для исключения влияния отклонения от параллельности плоских измерительных поверхностей концевых мер их устанавливают между измерительными поверхностями толщиномера одним и тем же краем АВ.

Отклонение от параллельности измерительных поверхностей толщиномера определяют как наибольшую разность показаний толщиномера при четырех положениях меры.

Отклонение от параллельности измерительных поверхностей не должно превышать значений, указанных в таблице 4.

• 3.6 Определение диапазона и относительной погрешности измерений толщины

Для определения относительной погрешности измерений толщины используют меры (не менее пяти) с номинальными длинами, равномерно распределенными по диапазону измерений толщиномера.

Измеряют длину каждой меры не менее трех раз.

Для каждой точки диапазона определяют наибольшую разность JA между значением, полученным при помощи толщиномера, и действительным значением длины меры L.

Относительную погрешность измерений толщины в каждой точке диапазона определяют по формуле

L

Наибольшее по модулю значение <5/, принимают за относительную погрешность измерений толщины.

Диапазон измерений толщины должен соответствовать значениям, указанным в таблице 4.

Относительная погрешность измерений толщины не должна превышать значений, указанных в таблице 4.

Результаты поверки толщиномеров оформляются протоколом установленной формы (приложение А). В случае положительных результатов выдается свидетельство о поверке. Знак поверки наносится заднюю панель вертикальной колонны толщиномера или на свидетельство о поверке.

В случае отрицательных результатов по любому из вышеперечисленных пунктов толщиномер признается негодным к применению.

Приложение А

ПРОТОКОЛ ПОВЕРКИ

• 1. Поверяемое средство измерений: толщиномер бумаги и картона типа 251. исполнения

А-2, заводской №__________________, введенный в эксплуатацию (отремонтированный)

(дата ввода в эксплуатацию или ремонта, предприятие - изготовитель или ремонтное предприятие)

Поверено в соответствии с МП 2512-0004-2019 «ГСП. Толщиномеры бумаги и картона типа 251, исполнения А-2. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2019 г.

• 2. Средства поверки:

(наименование, номер свидетельства о поверке)

3. Результаты поверки

4. Условия поверки

Температура окружающего воздуха. °C _______

Относительная влажность окружающего воздуха. %_________

На основании результатов поверки выдано свидетельство (извещение о непригодности) №_______

Поверитель

Дата поверки
