Преобразователи оборотов вихретоковые АР2400

Методика поверки

А3009.004.МП-15

Начальник лаборатории ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ»

А.А. Громов

2015

Содержание

Приложение А (справочное) Структура обохначений ПВТ, ПП и СУП... 10 Приложение Б (справочное) Перечень документов, на которые данны

ссылки в тексте МП

Приложение В (справочное) Перечень принятых сокращений

Настоящая методика поверки распространяется на преобразователи оборотов вихретоковые АР2400.

Преобразователь оборотов вихретоковый АР2400 (далее по тексту - ПОВТ) предназначен для бесконтактных измерений величины частоты вращения вала в системах вибро диагностики и виброзащиты машин и механизмов.

ПОВТ может применяться в системах технической диагностики и мониторинга в различных отраслях промышленности для измерений частоты вращения вала, а также в лабораторных и научных исследованиях.

Принцип действия ПОВТ основан на взаимодействии электромагнитного поля вихревых токов на поверхности контролируемого объекта с электромагнитным полем катушки индуктивности, изменяющем ее комплексное сопротивление, далее преобразовании угла поворота вала в последовательность импульсов и последующего подсчета количества импульсов в единицу времени.

ПОВТ выполнен в нескольких исполнениях в зависимости от размеров контролируемых объектов и типа выходного сигнала. В качестве первичного преобразователя (далее по тексту - ПП) применяются вихретоковые датчики АЕХХХ.ХХ.ХХ, отличающиеся диаметром катушки, типом выходного соединителя, геометрическими размерами и защитой кабеля (наличие или отсутствие металлорукова).

Структура обозначений ПОВТ приведена в приложении А.

Питание ПОВТ осуществляется от внешнего источника питания напряжением плюс (12,0±0,5) В, потребляемая мощность ПОВТ не более 1 Вт.

Данная методика поверки устанавливает методику первичной и периодической поверок ПОВТ. Первичной поверке ПОВТ подвергаются при выпуске из производства и после ремонта. Организация и проведение поверки в соответствии с ПР 50.2.006.

Межповерочный интервал - 1 год.

Перечень документов, на которые даны ссылки в тексте методики поверки, приведен в приложении Б.

Перечень принятых сокращений приведен в приложении В.

1 Операции поверки
  • 1.1 При проведении первичной и периодической поверок ПОВТ должны быть выполнены операции, указанные в таблице 1.

  • 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшая поверка не проводится, и результаты оформляются в соответствии с 8.2.

  • 1.3 Протокол поверки ведется в произвольной форме. При проведении периодической поверки допускается сокращать проверяемые режимы (диапазоны) работы ПОВТ в соответствии с потребностями потребителя, при этом в свидетельстве о поверке должна быть сделана запись об ограничении использования режимов (диапазонов) измерений.

Таблица 1- Перечень операций при поверке

Наименование операции

Номер пункта методики

Обязательность проведения при поверке

первичной

периодической

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Проверка диапазона измерений, коэффициента преобразования и основной погрешности при измерении частоты вращения

7.3

+

+

4 Проверка ПО*

7.4

+

+

* - только для исполнений AP2400X-D-XX.X.XXX.AB.AB

2 Средства поверки
  • 2.1 При проведении поверки применяют СИ и оборудование, приведенные в таблице 2. Допускается использовать другие СИ и оборудование, обеспечивающие требуемые диапазоны и точности измерений.

  • 2.2 Все применяемые СИ должны быть поверены и иметь действующие свидетельства о поверке. Оборудование, необходимое для проведения испытаний, должно быть аттестовано согласно ГОСТ Р 8.568.

3 Требования к квалификации поверителей

К проведению поверки допускается персонал, изучивший ЭД на ПОВТ, данную методику поверки и имеющий опыт работы с оборудованием, перечисленным в таблице 2.

4 Требования безопасности
  • 4.1 При проведении поверки необходимо руководствоваться «Правилами устройства установок» и «Правилами техники безопасности при эксплуатации электроустановок потребителей». Меры безопасности при подготовке и проведении измерений должны соответствовать требованиям ГОСТ 12.2.007.0 и правилам по охране труда ПОТ РМ-016.

  • 4.2 При проведении поверки должны быть выполнены все требования безопасности, указанные в ЭД на ПОВТ и средства поверки.

Таблица 2 - Перечень СИ и оборудования, применяемых при поверке

Наименование СИ

Требуемые характеристики

Рекомендуемый тип

Кол-во

Пункт МП

Диапазон измерений

Погрешность измерений

Мультиметр *

напряжение постоянного тока от 1 мВ до 10 В; силы постоянного тока от 1 мА до 25 мА;

±0,2 %

34401А

1

7.2,

7.3

Частотомер электронно-счетный **

Частотный диапазон от 0,01 до 100000 Гц

±2-10’7

43-85

1

7.2,

7.3

Установка имитационная параметров виброперемещения

Частотный диапазон от 0,01 до 10000 Гц

±2-10’1 2 3

ИТ26

1

7.2,

7.3

Генератор сигналов низкочастотный прецизионный

Частотный диапазон от 0,01 до 10000 Гц

ГЗ-110

1

7.2,

7.3

Персональный компьютер ***

-

-

1

7.2,

7.3

Блок питания

12 В, не менее 100 мА

±0,2 В

AS05

1

все

* - для исполнений AP2400X-V-XX.X.XXX.AB.AB, АР2400Х-С-ХХ.Х.ХХХ.АВ.АВ;

** - для исполнений AP2400X-F-XX.X.XXX.AB.AB;

*** - для исполнений AP2400X-D-XX.X.XXX.AB.AB

  • - отсутствие повреждений соединительных жгутов и разъёмов;

  • - надежность крепления всех составных частей ПОВТ.

  • 7.2 Опробование

  • 7.2.1 Собирают схему измерений, в зависимости от исполнения ПОВТ, в соответствии с рисунком 1. В качестве регистратора подсоединяют;

  • - для исполнений AP2400X-V-XX.X.XXX.AB.AB мультиметр 34401А в режиме измерений постоянного напряжения;

  • - для исполнений АР2400Х-С-ХХ.Х.ХХХ.АВ.АВ мультиметр 34401А в режиме измерений силы постоянного тока;

  • - для исполнений AP2400X-F-XX.X.XXX.АВ.АВ частотомер 43-85;

  • - для исполнений AP2400X-D-XX.X.XXX.AB.AB через интерфейс RS465 ПК с установленным ПО.

    □IIIIIIII-

    АЕХХХХХ.ХХ

    □IIIIIIIII-

    АЕШХХХХ

    ВЫХОД

    ВХОД

    BNC-7O35

    Цепь

    Цепь

    Выход

    1

    Выход

    Общий

    2

    Общий

    +12В

    3

    Ы2В

    Одший

    С

    Общий

    2РМККП№ИВ1

    2РМШ1Д181

    Регистратор

    Блок питания -> А 505

    -220В

    ВЫХОД

    ВХОД

    ВМС-7035

    Цепь

    Цепь

    Выход

    1

    Выход

    +12В

    2

    +12В

    Общий

    3

    Общий

    STL95OWH3 ARKZ950/3

    Регистратор

    Блок питания г“>

    AS05

    -220В

Рисунок 1 - Схемы включения ПОВТ

  • 7.2.2 Включают и прогревают измерительные приборы в соответствии с ЭД на них.

Примечание-В качестве блока питания допускается использовать любой стабилизированный источник питания постоянного тока с установленным выходным положительным напряжением (12,0±0,5) В и током нагрузки не менее 100 мА.

  • 7.2.3 Приближают плоскую пластину, изготовленную из ферромагнитной стали, к торцу 1111 несколько раз в течении одной минуты.

  • 7.2.4 ПОВТ считают выдержавшим испытание, если наблюдается изменение выходного сигнала.

7.3 Проверка диапазона измерений, коэффициента преобразования и основной погрешности при измерении частоты вращения

  • 7.3.1 Собирают схему измерений в соответствии с рисунком 2 с учетом исполнения ПОВТ (подсоединение регистратора и блока питания). На ПП поверяемого ПОВТ накручивают катушку (3) до легкого упора.

  • 7.3.2 Включают и прогревают измерительные приборы в соответствии с ЭД на них. Мультиметр 34401А переводят в режим измерений напряжения постоянного тока для исполнений AP2400X-V-XX.X.XXX.AB.AB, в режим измерений силы постоянного тока для исполнений АР2400Х-С-ХХ.Х.ХХХ.АВ.АВ или в режим измерений частоты для исполнений АР2400Х-F-XX.X.XXX.AB.AB.

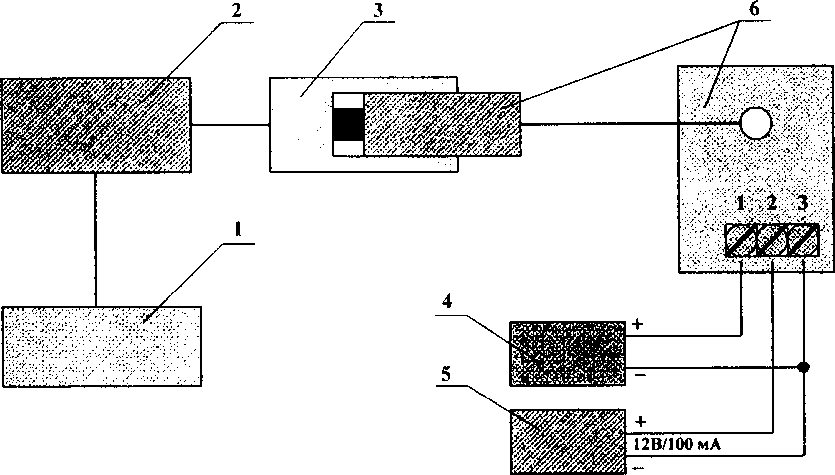

  • 1 - генератор сигналов низкочастотный ГЗ-110;

  • 2 - установка имитационная параметров виброперемещения ИТ26;

  • 3 - катушка № 8 (для ПП АЕ05Х.ХХ.ХХ) или № 12 (для ПП АЕ08Х.ХХ.ХХ) из состава ИТ26;

  • 4 - регистратор (например, мультиметр 34401 А, частотмер 43-85, ПК);

  • 5 - блок питания (AS05 или источник питания, например, GPR-1820 HD, Б5-71 и т.д.);

  • 6 - поверяемый ПОВТ (показано исполнение АР2400А-Х-ХХ.Х.ХХХ.АВ.АВ)

Рисунок 1 - Схема проверки диапазона, коэффициента преобразования, и основной погрешности ПОВТ при измерении частоты вращения

Таблица 3 - Определение основной относительной погрешности ПОВТ

WpeKi, мин1

1

10

20

100

1000

3000

30000

60000

Fjadi, ГЦ

Uu3Mb мВ

Iu3Mi> мА

Р'измЬ ГЦ

W^iD, МИН’*

$Ы, %

  • 7.3.3 На генераторе (1) устанавливают первое значение частоты F3adi, Гц, соответствующее частоте вращения WpeKi, мин'1, из таблицы 3. Значение частоты F3adi вычисляют по формуле

W -N

т-1     __ рек/ т

~ 60 ’

где Nm - количество рисок на один оборот вала.

Проводят измерение выходного сигнала испытуемого ПОТВ:

  • - Uu3Mi, мВ - для исполнений AP2400X-V-XX.X.XXX.AB.AB;

  • - IuMti, мА - для исполнений АР2400Х-С-ХХ.Х.ХХХ.АВ.АВ;

  • - FU3v„ Гц - для исполнений AP2400X-F-XX.X.XXX.AB.AB;

_ Wu3MiD, мин'1 - для исполнений AP2400X-D-XX.X.XXX.AB.AB.

Примечание - Рекомендуемые значения частот WpeKi , мин'1, в таблице 3 приведены для максимального диапазона измерений ПОВТ при наличии одной метки на контролируемом валу. При сокращенном диапазоне измерений количество контрольных точек следует выбирать не менее пяти, при этом обязательно наличие минимальной и максимальной измеряемой частоты вращения контролируемого диапазона.

  • 7.3.4 Повторяют операции по 7.3.3 для всех значений частот вращения, указанных в таблице 3.

  • 7.3.5 Измеренную ПОВТ исполнений AP2400X-V-XX.X.XXX.AB.AB частоту вращения WU3Min0BT, мин'1, вычисляют по формуле

М7        _ Г,„ ,„

(2)

изыПОВТ „ ^OV

где UU3Mi-i-e измеренное выходное напряжение ПОВТ, мВ;

KdV- коэффициент преобразования ПОВТ, указанный в паспорте, мВ/мин'1.

  • 7.3.6 Измеренную ПОВТ исполнений АР2400Х-С-ХХ.Х.ХХХ.АВ.АВ частоту вращения WU3MinoBT, мин'1, вычисляют по формуле

Щ _ Ла»/ F                                              (ТА

гг излнПОВТ        ту      ’                                                                              '

где IU3Mi - i-й измеренный выходной ток ПОВТ, мА;

1Н - начальный ток смещения ПОВТ, 4 мА;

/^/-коэффициент преобразования ПОВТ, указанный в паспорте, мА/мин'1.

  • 7.3.7 Измеренную ПОВТ исполнений AP2400X-F-XX.X.XXX.АВ.АВ частоту вращения WU3MinOBT, мин'1, вычисляют по формуле

Щ = ■«’»                                                               (Д')

гг из.хиПОВТ тг ’

*\>F

где Fu^i - i-e измеренная частота выходного сигнала ПОВТ, Гц;

KdF - коэффициент преобразования ПОВТ, указанный в паспорте, Гц/мин'1.

  • 7.3.8 В диапазоне от 20 до 60000 мин'1 основную относительную погрешность измерений частоты вращения %, рассчитывают по формуле

С =             W3ai).,.AX J 00,                                                  (5)

'       W

г заоПАХ

где ^измшовт ~ i-^я рассчитанная частота вращения по формулам (2), (3), и (4) для соответствующих исполнений (для исполнений AP2400X-D-ХХ.Х.ХХХ.АВ.АВ Wmn0l!I= Wmio), мин';

W3adiTAx-i-яя, заданная частота вращения из таблицы 3 (W3a<)iTAX=WpeKi), мин.

  • 7.3.9 В диапазоне от 1 до 20 мин'1 абсолютную погрешность измерений частоты вращения AWi, мин'1, рассчитывают по формуле

    (6)

Д = W    -W ,

™ излиПОКТ гг заоГГАХ’

  • 7.3.10 ПОВТ считают выдержавшим испытания, если основная погрешность при измерении частоты вращения находится в пределах ±2 % в диапазоне от 20 до 60000 мин'1 и ±0,5 мин'1 в диапазоне от 0,6 до 20 мин'1.

7.4 Проверка ПО

  • 7.4.1 Проверку ПО проводят в соответствии с 4.1.3 АБКЖ.00010-01 34. Цифровой идентификатор ПО рассчитывается автоматически при каждом запуске ПО АБКЖ.00010-01. Для вызова окна с информацией о версии ПО и результатов расчета цифрового идентификатора необходимо в строке меню выделить пункт «О программе». Пример всплывающего окна приведен на рисунке 3.

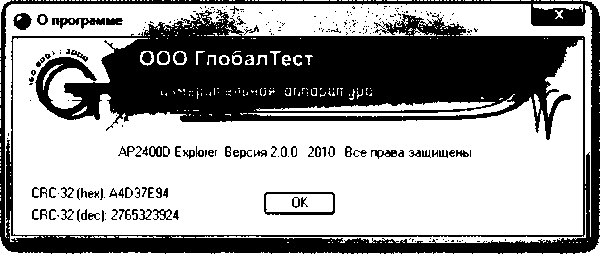

    Рисунок 3 - Пример окна с информацией о ПО

  • 7.4.1 ПОВТ, считают выдержавшим испытания, если цифровой идентификатор ПО (контрольная сумма исполняемого кода) соответствует указанной в паспорте.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки оформляют свидетельство о поверке ПТВ по форме, установленной в действующих нормативных документах.

  • 8.2 ПТВ, не прошедший поверку, к применению не допускают. На него выдают извещение о непригодности по форме, установленной в действующих нормативных документах.

Приложение А (справочное) Структура обозначений ПОВТ

Структура обозначений ПОВТ:

АР2400 X-

X-

XX.

X.

XXX. АВ. АВ

верхний предел измерений А*10в (max)

нижний предел измерений А><10в (min)_____

количество рисок на один оборот вала, от 001 до 255

вывод ПП: 0 - кабельный вывод;

  • 1 - кабельный вывод с металлоруковом;

  • 2 - разъем SMA, удлинительный кабель без металлорукова;

  • 3 - разъем SMA, удлинительный кабель с металлоруковом

диаметр катушки ПП: 05-5 мм; 08 - 8 мм

выходной сигнал: D - цифровой RS465; F - частотный (0 - 1000) Гц;

С - токовый (4 - 20) мА; V- напряжение

выходной соединитель СУ: А - клеммник винтовой; С - 2РМ14Б4Ш1В1

Приложение Б (справочное)

Перечень документов, на которые даны ссылки в тексте МП

Обозначение документа, на который дана ссылка

Наименование документа, на который дана ссылка

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

ГОСТ Р 8.568-97

ГСП. Аттестация испытательного оборудования. Основные положения

ПОТ РМ-016-2001

Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

Приложение В (справочное) Перечень принятых сокращений

МП - методика поверки;

ПОВТ - преобразователь оборотов вихретоковый;

ПП - первичный преобразователь;

СИ - средство(а) измерений;

СУ - согласующее устройство;

ЭД - эксплуатационная документация.
