Методика поверки «Синхроноскопы CSQ-3» (Код не указан!)

СОГЛАСОВАНО

Генеральный директор ООО «ИЦРМ»

В. Щетинин

2016 г.

Синхроноскопы CSQ-3

Методика поверки

л/ . n G4&&& "

г. Видное

2016 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки устанавливает методы и средства первичной и периодической поверок (и калибровки) синхроноскопов CSQ-3, далее по тексту - синхроноскопы.

• 1.2 Синхроноскопы подлежат поверке с периодичностью, устанавливаемой потребителем с учётом режимов и интенсивности эксплуатации, но не реже одного раза в 5 лет.

• 2.1 Операции, выполняемые при поверке синхроноскопов, и порядок их выполне

ния приведены в таблице 1 Таблица 1

• 2.2 При получении отрицательного результата в процессе выполнения любой из операций поверки синхроноскопы бракуют, их поверку прекращают.

• 2.3 После устранения недостатков, вызвавших отрицательный результат, синхроноскопы вновь представляют на поверку.

3.1 Перечень средств измерений, используемых при поверке, приведен в таблице 2.

Таблица 2

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на синхроноскопы и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 При проведении поверки должны быть соблюдены следующие условия: температура окружающего воздуха - плюс (20 ± 5) °C;

относительная влажность окружающего воздуха - от 30 до 80 %;

атмосферное давление - от 80 до 106,7 кПа;

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать синхроноскопы в условиях окружающей среды, указанных в п.6, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6;

- подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

• 8.1 Внешний осмотр

При внешнем осмотре должно быть установлено:

• -  наличие эксплуатационной документации;

• -  соответствие комплектности;

• - отсутствие механических повреждений корпусов;

• -  целостность маркировки;

• -  отсутствие коррозии на корпусе и разъемных соединениях.

Результаты проверки считаются положительными, если выполняются все вышеуказанные требования.

• 8.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи установки для проверки параметров электрической безопасности GPT-79803 в следующей последовательности :

• 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

• 2) Покрыть корпус синхроноскопа сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»).

• 3) Подключить GPT-79803 между соединенными (закороченными) входными цепями и корпусом (фольгой).

• 4) Установить на выходе установки GPT-79803 напряжение постоянного тока 500 В.

• 5) Провести измерение электрического сопротивления изоляции не менее 3 раз.

Результаты проверки считают удовлетворительными, если значение сопротивления изоляции составило не менее 20 МОм

• 8.3 Проверка электрической прочности изоляции

• 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

• 2) Покрыть корпус синхроноскопа сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»).

• 3) Подключить GPT-79803 между соединенными (закороченными) входными цепями и корпусом (фольгой).

• 4) Подать от GPT-79803 на точки приложения испытательное напряжение практически синусоидальной формы частотой (45 - 65) Гц равное 1500 В.

• 5) Выдержать изоляцию под действием испытательного напряжения в течение 1 мин.

• 6) Снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считают удовлетворительными, если во время проверки не произошло пробоя или перекрытия изоляции испытуемых цепей.

• 8.4 Проверка пределов допускаемой основной абсолютной погрешности измерения разности фаз напряжений.

Проверку проводить при помощи установки универсальной поверочной УППУ-МЭ 3.1 К (далее по тексту - УППУ) в следующей последовательности:

• 1) Включить УППУ и синхроноскоп в соответствии с руководствами по эксплуатации.

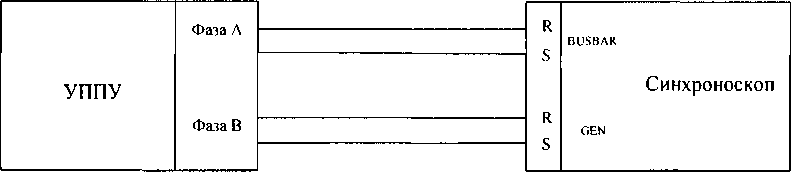

• 2) Собрать схему, представленную на рисунке 1.



Рисунок 1 - Структурная схема проверки допускаемой основной абсолютной погрешности измерения разности фаз напряжений.

• 3) При помощи УППУ воспроизвести испытательный сигнал напряжения переменного тока (в зависимости от модификации синхроноскопов), постепенно изменяя значение разности фаз напряжений между фазой А и В соответствии с таблицей 3.

Таблица 3

• 4) Сравнить значения разности фаз, измеренные при помощи синхроноскопа с воспроизведенными при помощи УППУ.

• 5) Рассчитать абсолютную погрешность по всем проверяемым точкам в соответствии с формулой, ...°:

Дд<Р ^— |Д<рп^— Афср|                                  0)

где Дсрп - заданное значение разности фаз напряжений, ...°;

Д(рср - среднее значение разности фаз напряжений,...°

Результаты проверки считаются положительными, если полученные значения основной абсолютной погрешности не превышают ±2°.

• 9.1 Результаты поверки синхроноскопов оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки синхроноскопы удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидельтсво о поверке».

• 9.3 При отрицательном результате поверки синхроноскопы не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на синхроноскопы.

7
