ФБУ «ТЕСТ-С.-ПЕТЕРБУРГ»

ОСНОВАН В 1900 I.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области»

Курляндская ул., 1,г.Санкт-Петербург, 190103

Тел.: (812) 244 62 27,244 12 71.244 62 28 Факс: (812) 2441004

E-mail: Letter@rustesl.spb.ru www.rustest.spb.ru

ОГРН 1027810289286, ИНН/КПП 7809018702/783901001.

«од ОКПО 04725993.

«од ОКВЭД 71.1262. ОКТМО 40306000000

СОГЛАСОВАНО

Заместитель генерального директора

Р. В. Павлов

« ;7^" » мая 2021 г.

ФБУ       -Петербург»

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ ЧАСТОТНЫХ ХАРАКТЕРИСТИК СИЭЛ-4210

Методика поверки

ТПКЦ.411618.001 МП г. Санкт-Петербург 2021 г.

1 Общие положения
  • 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов частотных характеристик СИЭЛ-4210 (далее - анализаторы).

  • 1.2 Должна быть обеспечена прослеживаемость поверяемых анализаторов к Государственному первичному эталону единицы электрического напряжения (ГЭТ13-01), Государственному первичному специальному эталону единицы электрического напряжения в диапазоне частот (10 - 310 7) Гц (ГЭТ89-2008) и Государственному первичному специальному эталону единицы угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от Г10'2 до 2107 Гц (ГЭТ61-88).

  • 1.3 При проведении поверки анализаторов используются методы сравнения измеряемых величин (напряжений и углов фазового сдвига) с эталонными значениями для средств измерений согласно Государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Госстандарта № 3457 от 30.12.2019; Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10*1 до 2109 Гц, утвержденной приказом Госстандарта № 1053 от 29.05.2018 и Государственной поверочной схеме для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от Г10*2 до 2107 Гц, утвержденной приказом Госстандарта № 2882 от 06.12.2019.

  • 1.4 Перед проведением поверки необходимо ознакомиться с указаниями, изложенными в руководстве по эксплуатации на анализаторы частотных характеристик СИЭЛ-4210 ТПКЦ.411618.001 ГЭ.

2 Перечень операций поверки
  • 2.1 При поверке выполняют операции, представленные в таблице 1 Таблица 1

    Наименование операции

    Номер пункта методики

    Проведение операции при

    первичной поверке

    периодической поверке

    1 Внешний осмотр средства измерений

    7

    да

    да

    2 Подготовка к поверке и опробование средства измерений

    8

    да

    да

    3 Проверка программного обеспечения

    9

    да

    да

    4 Определение диапазона частот и относительной погрешности установки частоты генератора

    10.1

    да

    да

    5 Определение диапазона и абсолютной погрешности установки напряжения переменного тока генератора

    10.2

    да

    да

    6 Определение диапазона и абсолютной погрешности установки напряжения смещения генератора

    10.3

    да

    да

    7 Определение диапазона и абсолютной погрешности измерений напряжения каналами анализатора

    10.4

    да

    да

    8 Определение диапазона и абсолютной погрешности измерений отношения напряжений между каналами анализатора

    10.5

    да

    да

    9 Определение диапазона и абсолютной погрешности измерений разности фаз каналов анализатора

    10.6

    да

    да

    10 Определение абсолютной погрешности измерения разности фаз каналов анализатора и генератора

    10.7

    да

    да

  • 2.2 Допускается (по заявлению владельца анализаторы, в зависимости от его использования по назначению) возможность проведения поверки анализаторов для одной из пар генератор-канал анализатор и, соответственно, для меньшего числа измеряемых величин, а также в ограниченном амплитудном и частотном диапазонах измерений.

3 Требования к условиям проведения поверки

Поверку анализаторов следует проводить при следующих условиях:

  • - температура окружающего воздуха, °C            20 ± 5;

  • - относительная влажность воздуха, %,              не более 80;

  • - напряжение переменного тока, В                  220 ± 22;

  • - частота переменного тока, Гц                      50 ± 0,5.

4 Требования к специалистам, осуществляющих поверку

К проведению поверки анализаторов допускаются лица, имеющие высшее или среднее специальное образование, квалификационную группу по электробезопасности не ниже 3 с напряжением до 1000 В, прошедшие инструктаж по технике безопасности при работе с электронным измерительно-испытательным оборудованием, и опыт практической работы.

5 Метрологические и технические требования к средствам поверки
  • 5.1 При проведении поверки применяют средства измерений, указанные в таблице 2.

Таблица 2

Наименование средства поверки

Номер пункта методики поверки

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

Частотомер универсальный

10.1

CNT-81 per. № в ФИФ 31811-06 (От 0,01 до 300 МГц; ПГ ± 1 ■ 10’6)

Вольтметр цифровой универсальный быстродействующий

10.2, 10.3

В7-43 per. № в ФИФ 10283-85

(От 0,01 до 20 Гц, От 1 мВ до 1000 В; ПГ ± 0,5 %)

Мультиметр цифровой

10.2, 10.3

34410А per. № в ФИФ 47717-11

(От 3 Гц до 300 кГц, От 1 мВ до 1000 В; ПГ ± 0,1 %)

Измеритель разности фаз

10.4

Ф2-34№ 9512-84

(От 0° до 360°, От 0,5 Гц до 5 МГц;

ПГ±(0,1-0,2)°)

Генератор сигналов сложной формы

10.4

AFG3022B per. № в ФИФ 41694-09 (От 1 мкГц до 20 МГц, ПГ ± 50-10’6;

От 10 мВ до 10 В; ПГ ± (0,01-U + 0,001) мВ)

Осциллограф цифровой

10.1-10.4

TDS1012В per. № в ФИФ 32618-06

(100 МГц,

5 нс/дел-50 с/дел, ПГ ± Г10'6;

10 мВ/дел-5 В/дел; ПГ ± 3 %)

Вспомогательное оборудование

Прибор комбинированный

10.1-10.4

Testo 622 per. № в ФИФ 53505-13 (От-10 °C до 60 °C, ПГ± 0,4 °C; От 10 % до 98 %, ПГ ± (2-3) %;

От 30 до 120 кПа, ПГ ± 0,5 кПа)

Тестовый модуль из комплекта анализатора

8,10.4

СИЭЛ-4210Т

(От -60 до 60 дБ; ПГ ± 90°)

  • 5.2 Все средства измерений, применяемые при поверке, должны иметь действующую запись о результатах поверки в Федеральном информационном фонде по обеспечению единства измерений и/или свидетельство о поверке на бумажном носителе (отметки в формулярах или паспортах).

  • 5.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

6 Требования (условия) по обеспечению безопасности проведения поверки

При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

7 Внешний осмотр средства измерений
  • 7.1 Провести визуальный контроль чистоты и целостности всех соединителей поверяемых анализаторов.

  • 7.2 В случае обнаружения посторонних частиц провести чистку соединителей.

  • 7.3 Проверить отсутствие механических повреждений, шумов внутри корпуса, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломбировки от несанкционированного вмешательства в виде наклеек из специального материала.

Примечание: к механическим повреждениям относятся глубокие царапины, деформации на рабочих поверхностях центрального или внешнего проводников соединителей, вмятины на корпусе анализаторов, а также другие повреждения, непосредственно влияющие на технические характеристики анализаторов.

  • 7.4 Результаты внешнего осмотра анализаторов считать положительными, если:

  • - отсутствуют механические повреждения на соединителях и корпусах поверяемых анализаторов;

  • - отсутствуют шумы внутри корпусов, обусловленные наличием незакрепленных деталей;

  • - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

  • - лакокрасочные покрытия не повреждены;

  • - маркировка, наносимая на поверяемые анализаторы, разборчива;

  • - пломбы от несанкционированного вмешательства не нарушены.

8 Подготовка к поверке и опробование средства измерений
  • 8.1 Порядок установки анализатора на рабочее место, включения, управления приведены в руководстве по эксплуатации ТПКЦ. 411618.001 РЭ.

  • 8.2 Убедиться в выполнении условий проведения поверки.

  • 8.3 Выдержать анализатор в условиях проведения поверки не менее одного часа, если он находился в отличных от них условиях.

  • 8.4 Собрать схему согласно Рисунку 1. Соединить выход генератора анализатора с измерительными каналами «ВХОД1» и «ВХОД2» анализатора при помощи тестового модуля СИЭЛ-4210Т.

  • 8.5 Выдержать анализатор и средства поверки во включенном состоянии в течение времени, указанного в их руководствах по эксплуатации. Опробование заключается в верификации процедуры измерения анализатором АЧХ и ФЧХ.

    • 8.5.1 Установить на генераторе анализатора режим воспроизведения синусоиды, амплитудой 1 В, смещением 0 В, качание частоты в диапазоне от 1 Гц до 1 кГц.

    • 8.5.2 Установить на анализаторе задержку начала анализа в 1 период, число анализируемых колебаний - 10, номер анализируемой гармоники - 1, тип входа анализатора ACDC.

    • 8.5.3 Провести измерение АЧХ и ФЧХ анализатором для 11 точек анализа и зафиксировать результаты измерений в табличной форме.

  • 8.6 Результаты опробования считать положительными, если измеренные значения АЧХ тестового модуля находятся в пределах ± 0,2 дБ, а измеренные значения ФЧХ тестового модуля находятся в пределах ± 1° относительно паспортных значений АЧХ и ФЧХ тестового модуля.

    СИЭЛ-4210

    ВХ0Д1 +

    ВХОД 2 +

ВХОД 1 2 ГЕНЕРАТОР £

ГЕНЕРАТОР +

и I

Рисунок 1

9 Проверка идентификации программного обеспечения

Проверка программного обеспечения заключается в идентификации ПО анализаторов.

Включить анализаторы. Убедиться, что в окне анализаторов «Настройки» отображаются следующие идентификационные данные ПО:

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

4210

Номер версии (идентификационный номер) ПО

01.01

Цифровой идентификатор ПО (контрольная сумма)

57ca5f3c

10 Определение метрологических характеристик средства измерений
  • 10.1 Определение диапазона рабочих частот и относительной погрешности установки частоты генератора.

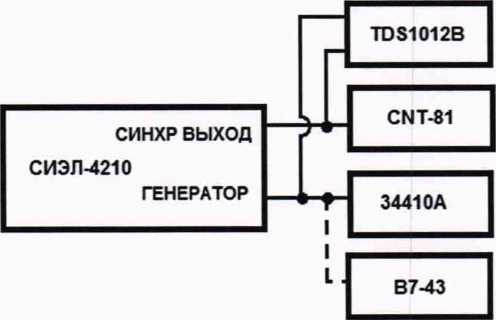

Собрать схему согласно Рисунку 2. Подключить частотомер универсальный CNT-81 и один из каналов осциллографа TDS1012В к выходу «СИНХР ВЫХОД» генератора, а выход «ГЕНЕРАТОР» генератора к второму каналу осциллографа TDS 1012В и входу мультиметра 34410А или вольтметра В7-43 (в зависимости от установленной частоты сигнала генератора).

Рисунок 2

Установить на генераторе напряжение амплитудой 1 В частотой 10 Гц. Наблюдать на осциллографе сигнал синхронизации (для единицы - не ниже 2,0 В, для нуля - не больше 0,8 В) и сигнал с выхода генератора анализатора.

Повторить процедуру измерения частоты для следующих частот: 0,01; 0,1; 3; 100; 1000, 4000 Гц.

Примечание - на частотах 0,1; 0,01 Гц следует переключить частотомер CNT-81 в режим однократного "SINGLE" измерения периода с перезапуском "RESTART" и вычислять частоту по формуле /Изм = 1/7язл/, где ТИзм - период сигнала выхода синхронизации, измеренный частотомером CNT-81.

  • 10.2 Определение диапазона и абсолютной погрешности установки напряжения переменного тока генератора

Использовать схему согласно Рисунку 2. Установить на выходе генератора напряжение амплитудой 1,0 В частотой 10 Гц и измерить напряжение мультиметром 34410А. Провести измерения для значений амплитуд напряжения 0,1; 0,5; 5; 10 В на частотах 3; 10; 100; 1000, 4000 Гц. Повторить измерения для значения амплитуды напряжения 1 В на частотах 0,01; 0,1 Гц при помощи вольтметра В7-43.

Примечания

  • 1 На частотах 0,1; 0,01 Гц для измерения напряжения допускается использовать мультиметр 34410А в режиме измерения постоянного напряжения (DC) с использованием функции вычисления статистических характеристик измеряемого сигнала (MAX, MIN, SDEV), при этом частоту отсчетов мультиметра 34410А следует выставлять для частоты генератора 0,01 Гц -10NPLC и для частоты генератора 0,1 Гц - 2NPLC.

  • 2 Операции по пп. 10.1 и 10.2 для значения напряжения амплитудой 1 В, установленного на выходе генератора, допускается объединять.

  • 10.3 Определение диапазона и абсолютной погрешности установки напряжения смещения генератора

Использовать схему согласно Рисунку 2. Установить на выходе генератора амплитуду переменного напряжения 0 В, а значения напряжение смещения последовательно ± 1 В и измерить постоянное напряжение мультиметром 34410А. Провести измерения для значений напряжения смещения ± 0,1; ± 0,5; ± 5; ± 10 В.

  • 10.4 Определение диапазона и абсолютной погрешности измерений напряжения каналами анализатора

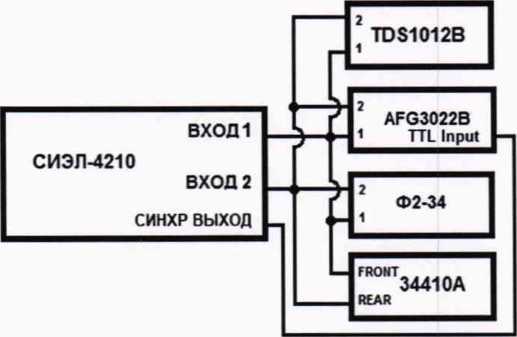

Собрать схему согласно Рисунку 3. Установить на генераторе AFG3022B по обоим выходам (KI = К2) напряжение переменного тока синусоидальной формы амплитудой 1 В и частотой 10 Гц. С выходов генератора AFG3022B подать сигналы на входы «ВХОД1» и «ВХОД2» анализатора. На анализаторе установить частоту генератора 10 Гц, задержку запуска 0 периодов, номер гармоники 1, количество периодов 2. Провести измерение установленных значений напряжения анализатором и мультиметром 34410А. Наблюдать подаваемые на входы анализатора сигналы при помощи осциллографа TDS1012В. Провести измерения для значений амплитуд напряжения генератора 0,01; 0,05; 0,1; 0,5; 5; 10 В на частотах 0,01; 0,1; 3; 100; 1000, 4000 Гц (на частотах 0,01; 0,1 Гц проводить измерения для значения амплитуды установленного напряжения 1 В вольтметром В7-43).

Рисунок 3

Примечание -На частотах 0,1; 0,01 Гц для измерения напряжения допускается использовать мультиметр 34410А в режиме измерения постоянного напряжения (DC) с использованием функции вычисления статистических характеристик измеряемого сигнала (MAX, MIN, SDEV), при этом частоту отсчетов мультиметра 34410А следует выставлять для частоты генератора 0,01 Гц -10NPLC и для частоты генератора 0,1 Гц - 2NPLC.

  • 10.5 Определение диапазона и абсолютной погрешности измерений отношения напряжений каналами анализаторов

Использовать схему согласно Рисунку 3. Устанавливать на генераторе AFG3022B по обоим выходам напряжение переменного тока синусоидальной формы частотой 10 Гц. С выходов генератора AFG3022B подать сигналы на входы «ВХОД1» / «ВХОД2» анализатора амплитудными значениями 10/0,01; 5/0,05; 1,0/0,1; 0,5/0,5; 0,1/1,0; 0,05/5; 0,01/10 В. На анализаторе установить частоту генератора 10 Гц, задержку запуска 0 периодов, номер гармоники 1, количество периодов 2. Провести измерение установленных значений напряжения анализатором и мультиметром 34410А. Наблюдать подаваемые на входы анализатора сигналы при помощи осциллографа TDS1012В. Провести измерения для отношений амплитуд напряжения генератора 10/0,01; 5/0,05; 1,0/0,1; 0,5/0,5; 0,1/1,0; 0,05/5; 0,01/10 В на частотах 0,01; 0,1; 3; 100; 1000, 4000 Гц (на частотах 0,01; 0,1 Гц проводить измерения для отношений амплитуд напряжения генератора 1,0/0,1; 0,5/0,5; 0,1/1,0 В вольтметром В7-43).

  • 10.6 Определение абсолютной погрешности измерений разности фаз каналов анализаторов

Использовать схему согласно Рисунку 3. Соединить выходы генератора AFG3022B с измерительными каналами «ВХОД1» и «ВХОД2» анализатора и, параллельно, с входами измерителя разности фаз Ф2-34. Установить на генераторе AFG3022B по обоим выходам (К1=К2) частоту 10 Гц, размах напряжения 2 В. Обнулить показания измерителя разности фаз Ф2-34.

На анализаторе установить частоту генератора 10 Гц, задержку запуска 0 периодов, количество периодов 2, номер гармоники 1. Изменением фазы 1-го канала генератора AFG3022B устанавливать значения разности фаз между 1-м и 2-м каналами генератора 0,00 °, ± 45,00 °, ± 90,00 °, ± 135,00 °, ± 180,00 °. Произвести измерения разности фаз между 1-м и 2-м каналом измерителя

  • 10.7 Определение абсолютной погрешности измерения разности фаз каналов анализаторов и генератора

Собрать схему согласно Рисунку 4. Соединить выход генератора анализатора с измерительными каналами «ВХОД1» или «ВХОД2» анализатора при помощи тестового модуля СИЭЛ-4210Т и, параллельно, с входами измерителя разности фаз Ф2-34. Установить на генераторе анализатора частоту 1 Гц, размах напряжения 2 В. Обнулить показания измерителя разности фаз Ф2-34.

СИЭЛ-4210

ВХОД1 2 ГЕНЕРАТОР 0

ГЕНЕРАТОР +

ВХОД1 + ВХОД 2 +

Ф2-34

Рисунок 4

На анализаторе установить задержку запуска 1 период, количество периодов 2, номер гармоники 1. Изменением частоты генератора анализатора в диапазоне ± 90 °от 1 до 1000 Гц устанавливать и производить измерения значения разности фаз между выходом генератора «ГЕНЕРАТОР» и 1-м «ВХОД1» или 2-м «ВХОД2» измерительными каналами анализатора (рп и (рг2 в диапазоне ± 90 °.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Определение диапазона рабочих частот и относительной погрешности установки частоты генератора.

Рассчитать относительную погрешность установки частоты в каждой поверяемой точке по формуле

s ,100>/

' ’ (1)

где '    - измеренная частотомером частота генератора;

Л - установленная (номинальная) частота генератора анализатора.

Результаты измерений и расчетов занести в таблицу 3.

Таблица 3

Установленная (номинальная) частота, Уя, Гц

Измеренная частотомером частота,/юл/, Гц

Действительные значения относительной погрешности, %

Допускаемые значения относительной погрешности,

0,01

±0,02

0,1

3,0

10

100

1000

4000

Результаты поверки по данной операции считать положительными, если относительная погрешность установки частоты не превышает ± 0,02 % в диапазоне частот от 0,01 до 4000 Гц.

  • 11.2 Определение диапазона и абсолютной погрешности установки напряжения переменного тока генератора

Определить абсолютную погрешность установки выходного напряжения AUr в каждой измеряемой точке диапазона по формуле

Л7г=£7-С/юмз/2,                            (2)

где Низы- СКЗ выходного напряжения генератора, измеренное мультиметром 34410А или вольтметром В7-43, В;

(// -напряжение, установленное на генераторе анализатора, В.

Результаты измерений и расчетов занести в таблицу 4.

Таблица 4

Установленное значение на-пряжения, С/г, В

Действительные значения напряжения, иизм, мВ и абсолютной погрешности A Ur, мВ на частотах

Допускаемые значения абсо-лютной погрешности, мВ

0,01 Гц

0,1 Гц

ЗГц

10 Гц

100 Гц

1000

Гц

4000

Гц

0,1

-

-

-

-

± 11,0

0,5

-

-

-

Й

± 15,0

1

±20,0

5

-

-

-

-

±60,0

10

-

-

-

-

±110

Результаты поверки по данной операции считать положительными, если абсолютная погрешность установки напряжения не превышает ± (1,0 • 10’2Ur+ 0,01) В.

  • 11.3 Определение диапазона и абсолютной погрешности установки напряжения смещения генератора

Определить абсолютную погрешность установки напряжения смещения MJcm в каждой измеряемой точке диапазона по формуле

АUсм ~Ur~ иизм,                           (3)

где иизм- выходное напряжение генератора, измеренное мультиметром 34410А, В;

Ur - напряжение смещения, установленное на генераторе анализатора, В.

Результаты измерений и расчетов занести в таблицу 5.

Таблица 5

Установленное значение напряжения смещения, Ucm, В

Действительные значения, иизм, мВ, и абсолютная погрешность напряжения смещения, A Uqm, мВ

Допускаемые значения абсолютной погрешности, мВ

±0,1

± 11,0

±0,5

± 15,0

± 1

±20,0

±5

±60,0

± 10

±110

Результаты поверки по данной операции считать положительными, если абсолютная погрешность установки напряжения смещения не превышает ± (1,0-10’2Ur + 0,01) В.

  • 11.4 Определение диапазона и абсолютной погрешности измерений напряжения каналами анализаторов

Определить абсолютную погрешность измерений напряжения AUa в каждой поверяемой точке диапазона по формуле

4UA=UA-Ulm^2,                           (4)

где Uа - напряжение измеренное анализатором, В;

иизм - СКЗ выходного напряжения генератора AFG3022B, измеренное мультиметром 34410А (вольтметром В7-43), В.

Результаты измерений и расчетов занести в таблицу 6.

Таблица 6

Установленн ое значение напряжения, В

Действительные значения напряжения UA, мВ, и абсолютной погрешности, A UA, мВ, на частотах

Допускаемые значения абсо-лютной погрешности, мВ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000

Гц

ВХОД1

0,01

-

-

-

-

± 10,1

0,05

-

-

-

-

± 10,5

0,1

-

-

-

-

± 11,0

0,5

-

-

-

-

± 15,0

1

±20,0

5

-

-

-

-

±60,0

10

-

-

-

-

±110

Продолжение таблицы 6

Установленн ое значение напряжения, В

Действительные значения напряжения UA , мВ, и абсолютной погрешности, A UA , мВ, на частотах

Допускаемые значения абсолютной по-грешности, мВ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000

Гц

ВХОД2

0,01

± 10,1

0,05

± 10,5

0,1

±11,0

0,5

± 15,0

1

±20,0

5

±60,0

10

±110

Результаты поверки по данной операции считать положительными, если абсолютная погрешность измерений напряжения для 1 -го и 2-го канала не превышает ± (1,0 • 10'2 UA + 0,01) В.

  • 11.5 Определение диапазона и абсолютной погрешности измерений отношения напряжений каналами анализаторов

Определить абсолютную погрешность измерений отношения напряжений ALt2 в каждой поверяемой точке диапазона отношения напряжений по формуле

JL/2 = 20/ogftW,                           (5)

где Ui - измеренное мультиметром 34410А СКЗ выходного напряжения генератора AFG3022B, подаваемое на «ВХОД1», В;

U2 - измеренное мультиметром 34410А СКЗ выходного напряжения генератора AFG3022B, подаваемое на «ВХОД2», В.

Результаты измерений и расчетов занести в таблицу 7.

Таблица 7

Установленные значения отношения на-пряжений, В (ДБ)

Действительные значения отношения напряжений и абсолютной погрешности отношения напряжений на частотах, дБ

Допускаемые значения аб-солютной погрешности, дБ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

/ВХОД2

10/0,01 (60)

±0,1

5/0,05 (40)

1,0/0,10(20)

0,5/0,5 (0)

ВХОД!

0,1/1,0 (-20)

0,05/5 (-40)

0,01/10 (-60)

Результаты поверки по данной операции считать положительными, если абсолютная погрешность измерений отношения напряжений каналами анализатора не превышает ±0,1 дБ.

  • 11.6 Определение абсолютной погрешности измерений разности фаз каналов анализатора разности фаз (рнн, непосредственно, между 1-м и 2-м каналами анализатора (р/2-

Определить абсолютную погрешность измерений разности фаз Дерм в каждой поверяемой точке диапазона по формуле

Д(Р12 = Ф12 ~ <Рн,                                         (6)

где (pi2 - разность фаз, измеренная между 1-ым и 2-ым («ВХОД1», «ВХОД2») измерительными каналами анализатора, °;

(рн - разность фаз, измеренная измерителем разности фаз Ф2-34, °.

Провести измерения для разности фаз между 1-м и 2-м каналами генератора ± 90,00° на частотах 3; 100; 1000, 4000 Гц.

Результаты измерений и расчетов занести в таблицу 8.

Таблица 8

Установленные значения разности фаз, °

Действительные разности фаз каналов анализатора на частотах, °

Допускаемые значения абсолютной по-грешности, °

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

ВХОД1-

ВХОД2

0,00

-

-

-

-

-

-

-

-

±0,2

± 45,00

-

-

-

-

-

-

-

± 90,00

± 135,00

-

-

-

-

-

-

± 180,00

-

-

-

Результаты поверки по данной операции считать положительными, если абсолютная погрешность измерений разности фаз не превышает ± 0,2°.

  • 11.7 Определение абсолютной погрешности измерения разности фаз каналов анализатора и генератора

Определить абсолютную погрешность измерений разности фаз каналов анализатора и генератора в каждой поверяемой точке диапазона по формуле

где: (рп - разность фаз, измеренная между выходом генератора «ГЕНЕРАТОР» и z-ым («ВХОД1», «ВХОД2») измерительными каналами анализатора, °;

(рн - разность фаз, измеренная измерителем разности фаз Ф2-34, °.

Результаты измерений и расчетов занести в таблицу 9.

Таблица 9

Установленные значения разности фаз, °

Действительные разности фаз

1 -го канала анализатора и генератора на частотах, °

Допускаемые значения абсолютной по-грешности, 0

1 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

О X CQ

1

X

г) U.

0,00

-

-

-

-

-

±0,2

± 45,00

-

-

-

-

-

-

-

-

± 90,00

± 135,00

-

-

-

± 180,00

-

-

-

-

-

-

-

Продолжение таблицы 9

Установленные значения разности фаз, 0

Действительные разности фаз

2-го канала анализатора и генератора на частотах, °

Допускаемые значения абсолютной по-грешности, °

1 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

Ген-ВХОД2

0,00

-

-

-

-

-

-

-

-

±0,2

± 45,00

-

-

-

-

-

-

-

-

± 90,00

± 135,00

-

-

-

-

-

± 180,00

-

-

-

-

-

-

-

-

Результаты поверки по данной операции считать положительными, если абсолютная погрешность измерений разности фаз не превышает ± 0,2°.

12 Оформление результатов поверки
  • 12.1 Результаты измерений, полученные в процессе поверки, заносят в протокол, рекомендуемый приложением к настоящей методики.

  • 12.2 Анализаторы, прошедшие поверку с удовлетворительным результатом, признаются годными и допускаются к применению, а на лицевую панель анализатора наносится знак поверки.

  • 12.3 При неудовлетворительных результатах поверки анализаторы не допускаются к применению.

  • 12.4 Сведения о результатах поверки анализаторов заносятся в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца или лица, предоставившего анализаторы на поверку, выдается свидетельство о поверке средств измерений или извещение о непригодности к применению.

Разработчики настоящей методики:

Главный специалист

Н. В. Нарижный

А. Ю. Смирнов

ООО «СИЭЛ»

Начальник сектора виброакустических измерений

отдела 433 ФБУ «Тест-С.-Петербург»

Приложение ОБРАЗЕЦ ПРОТОКОЛА ПОВЕРКИ

Поверитель:

Место проведения поверки:

Дата проведения поверки:

Заявитель:

ООО "СИЭЛ"

Объект поверки:

Анализаторы частотных характеристик СИЭЛ-4210

Изготовитель:

ООО "СИЭЛ"

Условия проведения поверки:

температура окружающего воздуха             21 °C

относительная влажность воздуха               78 %

Внешний осмотр:

соответствует

Средства измерений:

1 Определение диапазона рабочих частот и относительной погрешности установки частоты генератора

Действительные значения относительной погрешности установки частоты генератора определены в соответствии с п. 10.1 методики поверки и приведены в таблице:

Установленна я (номинальная) частота, fa

Измеренная частотомеро м частота, /изм->

Действительные значения относительной погрешности, %

Допускаемые значения относительной погрешности, %

0,01

±0,02

0,1

3,0

10

100

1000

4000

2 Определение диапазона и абсолютной погрешности установки напряжения переменного тока генератора

Действительные значения абсолютной погрешности установки напряжения переменного тока генератора определены в соответствии с п. 10.2 методики поверки и приведены в таблице:

Установленное значение напряжения,

0,1

Действительные значения напряжения, Уизм, мВ и абсолютной погрешности AUг, мВ на частотах

Допускаемые значения абсолютной по-грешности, мВ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

±11,0

0,5

± 15,0

1

±20,0

5

±60,0

10

± 110

3 Определение диапазона и абсолютной погрешности установки напряжения смещения генератора

Действительные значения абсолютной погрешности установки напряжения смещения генератора определены в соответствии с п. 10.3 методики поверки и приведены в таблице:

Установленное значение напряжения смещения,

В

Действительные значения, Уизм, мВ, и абсолютная погрешность напряжения смещения, ^UcM, мВ

Допускаемые значения абсолютной погрешности, мВ

±0,1

±11,0

±0,5

± 15,0

± 1

±20,0

±5

±60,0

± 10

±110

4 Определение диапазона и абсолютной погрешности измерений напряжения каналами анализатора

Действительные значения абсолютной погрешности измерений напряжения определены в соответствии с п. 10.4 методики поверки и приведены в таблице:

Установленное значение напряжения, В

Действительные значения напряжения UA , мВ, и абсолютной погрешности, J Uа, мВ, на частотах

Допускаемые значения абсолютной по-грешности, мВ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

ВХОД1

0,01

± 10,1

0,05

± 10,5

0,1

±11,0

0,5

± 15,0

1

±20,0

5

±60,0

10

±110

Продолжение таблицы

Установленное значение напряжения, В

Действительные значения напряжения UA , мВ, и абсолютной погрешности, Л Uа , мВ, на частотах

Допускаемые значения абсолютной по-грешности, мВ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

входа

0,01

± 10,1

0,05

± 10,5

0,1

± 11,0

0,5

± 15,0

1

±20,0

5

±60,0

10

±110

5 Определение диапазона и абсолютной погрешности измерений отношения напряжений каналами анализатора

Действительные значения абсолютной погрешности измерений отношения напряжений каналами анализатора определены в соответствии с п. 10.5 методики поверки и приведены в таблице:

Установленные значения отношения напря-жений, В (дБ)

Действительные значения отношения напряжений и абсолютной погрешности отношения напряжений на частотах, дБ

Допускаемые значения абсолютной по-грешности, дБ

0,01 Гц

0,1 Гц

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

ВХОД1 / ВХОД2

10/0,01 (60)

±0,1

5/0,05 (40)

1,0/0,10(20)

0,5/0,5 (0)

0,1/1,0 (-20)

0,05/5 (-40)

0,01/10 (-60)

6. Определение абсолютной погрешности измерений разности фаз каналов анализатора

Действительные значения абсолютной погрешности измерения разности фаз каналов

анализатора определены по п. 10.6 методики поверки и приведены в таблице:

Установленные значения разно-сти фаз, °

Действительные разности фаз каналов анализатора на частотах, °

Допускаемые значения абсо-лютной погрешности, °

3 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

ВХОД1-

ВХОД2

0,00

±0,2

± 45,00

± 90,00

± 135,00

± 180.00

8. Определение абсолютной погрешности измерения разности фаз каналов анализатора и генератора

Действительные значения абсолютной погрешности измерения разности фаз каналов

анализатора и генератора определены по п. 10.7 методики поверки и приведены в таблице:

Установленные значения разно-сти фаз, °

Действительные разности фаз

1-го канала анализатора и генератора на частотах, °

Допускаемые значения абсолютной погреш-ности, °

1 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

О X CQ

■ о 1_

0,00

±0,2

± 45,00

± 90,00

± 135,00

± 180,00

Установленные значения разно-сти фаз, °

Действительные раз

2-го канала анализатора и гене

ности фаз затора на частотах, °

Допускаемые значения абсолютной погреш ности, °

1 Гц

10 Гц

100 Гц

1000 Гц

4000 Гц

Ген-ВХОД2

0,00

±0,2

± 45,00

± 90,00

± 135,00

± 180,00

Вывод:

Результаты поверки: положительные

лист 16

листов 16

Анализаторы частотных характеристик СИЭЛ-4210

Методика поверки ТПКЦ.411618.001 МП

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
