ПРЕОБРАЗОВАТЕЛЬ ПЕРВИЧНЫЙ ЛИНЕЙНЫХ ПЕРЕМЕЩЕНИЙ Вт 713

МЕТОДИКА ПОВЕРКИ

Bm2.787.028 МП

СОДЕРЖАНИЕ

ВВОДНАЯ ЧАСТЬ

диапазона измерений. Определение градуировочной характеристики и допускаемой приведенной погрешности

ПРИЛОЖЕНИЕ А Формы таблиц для регистрации результатов поверки

Вводная часть

Настоящая методика по поверке распространяется на преобразователь первичный линейных перемещений Вт 713 (далее по тексту - преобразователь) предназначен для измерений линейных перемещений объекта и преобразования их в электрический сигнал (сопротивление).

1 Операции поверки
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Проверка внешнего вида, маркировки и массы

6.1

да

да

2 Проверка габаритных размеров

6.2

да

да

3 Проверка усилия поджатия штока в начале и конце диапазона изменений

6.3

да

да

4 Проверка полного сопротивления

6.4

да

да

5 Проверка относительных значений выходных сопротивлений в начале и конце диапазона измерений. Определение градуировочной характеристики и допускаемой приведенной погрешности

6.5

да

да

1.2 При получении отрицательного результата при проведении любой операции поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства поверки, указанные в

таблице 2.

Таблица 2

Наименование и тип основного или вспомогательного средства поверки

Основные метрологические характеристики

1 Штангенциркуль ШЦII

Диапазон измерений от 0 до 250 мм, погрешность ± 0,05 мм

2 Индикатор часового типа ИЧ-25

Диапазон от 0 до 25 мм, погрешность ±0,01 мм

3 Весы настольные циферблатные ВНЦ-2м

Диапазон измерений от 10 до 2000 г, погрешность измерений ±0,3 г

4 Набор гирь 4-го класса Г4

Диапазон измерений от 0,1 до 1111,1 г, класс точности 4

5 Омметр цифровой Щ 34

Диапазон измеряемых сопротивлений от 1 МОм до 1 ГОм, класс точности (0,02/0,005 - 0,5/0,1)

6 Устройство для воспроизведения перемещений Вш2.787.059

Диапазон перемещений от 0 до 30 мм

7 Устройство для воспроизведения перемещений Bm2.787.061

Диапазон перемещений от 0 до 100 мм

8 Штангенциркуль ШЦ I

Диапазон измерений от 0 до 125 мм, погрешность ±0,1 мм

  • 2.2 Допускается замена средств поверки, указанных в таблице 2, другими средствами поверки с равным или более высоким классом точности.

3 Требования безопасности
  • 3.1 При проведении поверки необходимо соблюдать общие требования безопасности по ГОСТ 12.3.019-80 и требования на конкретное поверочное оборудование.

4 Условия поверки
  • 4.1 Все операции при проведении поверки, если нет особых указаний, должны проводиться в нормальных климатических условиях:

  • - температура воздуха от 15 до 35 °C;

  • - относительная влажность воздуха от 45 до 75 %;

  • - атмосферное давление от 8,6-104 до 10,6-104 Па (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 °C относительная влажность не должна превышать 70%.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки испытательные установки, стенды, аппаратура и электроизмерительные приборы должны иметь формуляры (паспорта) и соответствовать стандартам или техническим условиям на них.

  • 5.2 Не допускается применять средства поверки, срок обязательных поверок которых истек.

  • 5.3 Коммутации и подключения, связанные с монтажом схем испытаний, производить только при выключенном напряжении питания

  • 5.4 Измерительные приборы, используемые при испытаниях, после включения должны быть прогреты в течение времени, предусмотренном инструкцией по эксплуатации на них.

  • 5.5 В процессе конкретного вида испытаний менять приборы и оборудование не рекомендуется.

  • 5.6 Контрольно-измерительные приборы должны быть надежно заземлены с целью исключения влияния электрических полей на результаты измерений.

  • 6 Проведение поверки

6.1 Проверка внешнего вида, маркировки и массы Проверку внешнего вида проводить визуальным осмотром.
  • 6.1.1 При проверке внешнего вида руководствоваться следующими требованиями.

Внешний вид должен соответствовать требованиям чертежа.

На поверхности преобразователя не должно быть механических повреждений - вмятин, забоин, царапин, трещин; следов коррозии на поверхности преобразователя; повреждений трубки ТКР кабеля - трещин, пор, пузырей и отслоений.

Результаты поверки занести в таблицу, выполненную по форме таблицы А1, приложения А.

  • 6.1.2 Проверку маркировки преобразователя проводить визуальным осмотром.

При проверке маркировки руководствоваться следующими требованиями: на корпусе каждого преобразователя должно быть отчетливо выгравировано:

на каждом преобразователе должно быть отчетливо выгравировано:

  • - шифр преобразователя;

  • - предел измерения;

  • - заводской номер.

Результаты поверки занести в таблицу, выполненную по форме таблицы А1, приложения А.

  • 6.1.3 Проверка массы преобразователя проводится взвешиванием на весах настольных циферблатных ВНЦ-2м.

Масса преобразователя должна быть не более 0,18 кг.

Результаты проверки занести в таблицу, выполненную по форме таблицы А1, приложения А.

6.2 Проверка габаритных размеров преобразователей

Габаритные размеры преобразователей должны соответствовать требованиям для варианта исполнений:

  • - от Вт 2.787.028 до Вт 2.787.028-02;                    40,5х 55,0x73,0

  • - от Вт 2.787.028-03 до Вт 2.787.028-05;                 40,5 х 55,0 х 84,0

  • - Вт 2.787.028-06                                      40,5х 55,0 х 107,0

Проверку габаритных размеров проводить по чертежу Вт 2.787.028 СБ измерением любым мерительным инструментом, обеспечивающим требуемую сборочным чертежом точность

Результаты проверки занести в таблицу, выполненную по форме таблицы А2, приложения А.

6.3 Проверка усилия поджатия штока в начале и конце диапазона измерений
  • 6.3.1 Проверку усилия поджатия штока проводить в следующей последовательности:

  • - закрепить преобразователь на приспособлении Вт 7805-4001 так, чтобы шток преобразователя располагался вертикально сферическим наконечником вверх с отклонением от вертикали ±2°;

  • - определить величину усилия поджатия штока в начале диапазона измерения FHa4. для преобразователей исполнений от Вт 2.787.028 до -05, подвешивая к нижнему концу штока гири технические 4-го класса Г-4-1110 ГОСТ 7328-82Е, до тех пор, пока шток не переместится от исходного положения на величину 0,5-1 мм;

  • - определить величину усилия поджатия штока в конце диапазона измерения FK0H. для преобразователей исполнений от Вт 2.787.028 до -05, подвешивая к нижнему концу штока гири технические 4-го класса Г-4-1110 ГОСТ 7328-82Е, до тех пор, пока шток не переместится от конечного положения на величину не более 1 мм.

  • - определить величину усилия поджатия штока в начале диапазона измерения FHa4. для преобразователя исполнения Вт 2.787.028-06, подвешивая к нижнему концу штока гири технические 4-го класса Г-4-1110 ГОСТ 7328-82Е, до тех пор, пока расстояние между штифтом на штоке и втулкой на корпусе преобразователя не сократится до 0,5-1 мм (рис. 1).

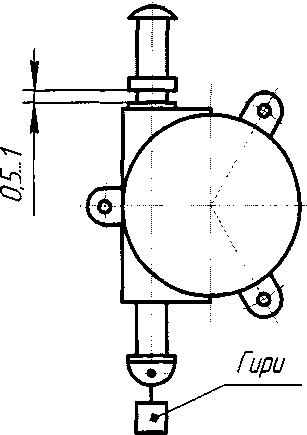

Рисунок 1- Схема измерения поджатия штока в начале диапазона измерения для преобразователя исполнения Вт 2.787.028-06

6.3.2 Усилия поджатия штока должны соответствовать требованиям таблицы 3. Таблица 3- Результаты проверки усилия поджатия штока в начале и конце диапазона изменений

Наименование параметра

Требование по ТУ

Усилие поджатия штока, Н:

- в начале диапазона изменений для исполнений, не менее:

1) Вт 2.787.028; Вт 2.787.028-01;

Вт 2.787.028-03, Вт 2.787.028-05;

2,0

2) Вт 2.787.028 -02; Вт 2.787.028-04;

1,0

3) Вт 2.787.028-06

2,5

- в конце диапазона измерений для исполнений, не более:

1) Вт 2.787.028; Вт 2.787.028-01;

Вт 2.787.028-03,Вт 2.787.028-05;

8

2) Вт 2.787.028 -02; Вт 2.787.028-04;

3,6

3) Вт 2.787.028-06

-

  • 6.3.3 Результаты занести в таблицу, выполненную по форме таблицы АЗ, приложения А.

6.4 Проверка полного сопротивления
  • 6.4.1 Проверку полного сопротивления преобразователя проводить в следующей последовательности :

  • - контакты 1,2 разъема преобразователя подключить к омметру Щ 34;

  • - замерить величину полного сопротивления Rn;

  • 6.4.2 Результаты поверки занести в таблицу, выполненную по форме таблицы А4, приложения А.

  • 6.4.3 Значение полного сопротивления преобразователя для исполнений от Вт 2.787.028 до Вт 2.787.028-02 должно быть 750±50 Ом, для исполнений от Вт 2.787.028-03 до Вт 2.787.028-06 - 1500±75.

  • 6.5 Проверка относительных значений выходных сопротивлений в начале и конце диапазона измерений. Определение градуировочной характеристики и допускаемой приведенной погрешности

    • 6.5.1 Проверка градуировочных характеристик преобразователей проводится на установке Вт 2.787.059 - для исполнений от Вт 2.787.028 до -01 и на установке Вт 2.787.061 - для исполнений от Вт 2.787.028-02 до -06, в следующей последовательности:

а) снятие градуировочных характеристик:

  • - закрепить преобразователь на установке;

  • - подключить контакты 1, 3 разъема преобразователя к омметру Щ 34;

  • - замерить величины выходных сопротивлений в градуировочныхточках согласно таблицы 4 при прямом и обратном перемещениях штока, 5 раз;

Значения выходных сопротивлений при прямом и обратном ходах штока в каждой градуировочной занести в таблицу, выполненную по форме таблицы А5, приложения А.

Таблица 4 - Градуировочная таблица

Обозначение

Номер градуировочной точки, i

0

1

2

3

4

5

6

7

8

Значение перемещения штока, мм

Вт 2.787.028

-01 -02

-03

-04

-05

-06

0

0,7

1,4

2,1

2,8

3,5

4,2

4,9

5,6

0

1

2

3

4

5

6

7

8

0

1,4

2,8

4,2

5,6

7,0

8,4

9,8

11

0

2

4

6

8

10

12

14

16

0

2,8

5,6

8,4

11,2

14,0

16,8

19,6

22

0

3,8

7,6

11,4

15,2

19,0

22,8

26,6

30

0

5,6

11,2

16,8

22,4

28,0

33,6

39,2

45

б) обработка результатов измерений и расчет относительных значений выходных сопротивлений

Определить средние значения выходного сопротивления для каждой точки градуирования по формулам:

для прямого хода

(1)

для обратного хода

для обратного и прямого хода

(2)

Rj+R,'

Rcp.i—

(3)

где RmzR'w/ - значения выходных сопротивлений в z-ой градуировочной точке диапазона измерения m-го градуировочного цикла,

Подсчитать относительные значения выходных сопротивлений в каждой точке градуирования по формуле

Ai = ^i.l00%

(4)

Rn

Результаты проверки относительных значений выходного сигнала занести в таблицу А6, приложения А.

  • 6.5.2 Относительное значение выходных сопротивлений в начале диапазона измерений (Днач.) должно быть для исполнений от Вт 2.787.028 до Вт 2.787.028-05 не менее 0,5 % от Rm™, для исполнения Вт 2.787.028-06 - в пределах от 5 до 8 % Rn0™, относительное значение выходного сопротивления в конце диапазона измерения (Дкон.) должно быть для исполнений от Вт 2.787.028 до Вт 2.787.028-05 не более 99,5 % от Rhohh, для исполнения Вт 2.787.028-06 - в пределах от 95 до 99,5 % от Rn0J1H- Для преобразователей исполнений от Вт 2.787.028 до -05 разность относительных значений выходных сопротивлений кон. - ДНач.) должна быть не менее 90 %.

6.5.3Определить нормированное значение коэффициента преобразования преобразователя для прямого хода градуирования по формуле 5.

V _  1=0

(5)

к'- 8

V=o

i=0

где Li - значение линейного перемещения штока в i-й градуировочной точке диапазона измерения;

определить нормированное значение начального сигнала преобразователя для прямого хода градуирования согласно формуле 6

(6)

/=0      \ i=0 J

рассчитать значение дисперсии выходного сигнала при прямом ходе градуирования по формуле 7

(7)

определить нормированное значение коэффициента преобразования преобразователя для обратного хода градуирования по формуле 8

Кг =

(8)

,=о V »=о    7

определить нормированное значение начального сигнала преобразователя для обратного хода градуирования по формуле (9)

(9)

,=0      \ /=0   7

рассчитать значение дисперсии выходного сигнала для обратного хода градуирования по формуле (10)

(Ю)

определить общую дисперсию статической характеристики для прямого и обратного хода градуирования по формуле (11)

определить приведенное значение дисперсии выходного сигнала от нелинейности статической характеристики преобразования по формуле (12)

где RK0H. - значение выходного сопротивления в конце диапазона измерения определить значение приведенную погрешность преобразователя по формуле (13)

(13)

  • 6.5.4 Значение приведенной погрешности преобразователя должна находится в пределах ± 1,5 %.

  • 6.5.5 Результаты расчета приведенной погрешности преобразователя занести в таблицу А7, приложения А.

7 Оформление результатов поверки

Результаты поверки оформить в соответствии с ПР 50.2.006.

Приложение А

Формы таблиц для регистрации результатов поверки

Таблица А1 - Результаты проверки внешнего вида, маркировки и массы датчиков

Наименование параметра

Действительное состояние

Заводской номер

Внешний вид

Маркировка

Масса, кг, не более 0,3

Таблица А2 - Результаты определения габаритных и установочных размеров

Наименование параметра

Требование ТУ

Действительное значение

Заводской номер

Габаритные размеры, мм, не более:

  • 1)  от Вт 2.787.028 Вт 2.787.028-02;

  • 2) от Вт 2.787.028-03 до Вт 2.787.028-05;

  • 3) Вт 2.787.028-06

40,5х 55,0x73,0

40,5 х 55,0 х 84,0 40,5х 55,0 х 107,0

Таблица АЗ - Результаты проверки усилия поджатия штока в начале и конце диапазона измерений

Наименование параметра

Требование по ТУ

Действительное значение

Заводской номер

Усилие поджатия штока, Н:

- в начале диапазона изменений для исполнений, не менее:

  • 1) Вт 2.787.028; Вт 2.787.028-01;

Вт 2.787.028-03, Вт 2.787.028-05;

  • 2) Вт 2.787.028 -02; Вт 2.787.028-04;

  • 3) Вт 2.787.028-06

2,0

1,0

2,5

- в конце диапазона измерений для исполнений, не более:

  • 1)  Вт 2.787.028; Вт 2.787.028-01;

Вт 2.787.028-03,Вт 2.787.028-05;

  • 2)  Вт 2.787.028 -02; Вт 2.787.028-04;

  • 3) Вт 2.787.028-06

8

3,6

Таблица А4- Результаты проверки полного сопротивления

Наименование параметра

Требование ТУ

Действительное значение

Заводской номер

Полное сопротивление для исполнений, Ом: от Вт 2.787.028 до Вт 2.787.028-02 от Вт 2.787.028-03 до Вт 2.787.028-06

750±50

1500±75

Таблица А 5 - Pi

Номер градуировочной точки,

Перемещение штока,мм

Выходное сопротивление, норма по ТУ,

Ом

Выходное сопротивление, Ом

1 цикл

2 цикл

3 цикл

4 цикл

5 цикл

прямой ход

обрат ный ход

прямой ход

обратный ход

пря мой ход

обратный ход

пря мой ход

обратный хо

пря мой ход

обрат ный ход

Зав. №

1

2

3

4

5

6

7

8

Таблица А6- Результаты проверки относительных значений выходных сопротивлений

Наименование параметра

Требование ТУ

Фактическое значение

Заводской номер

Относительное значение выходного сопротивления в начале диапазона измерений, ДНач., % от гГот Вт 2.787.028 до Вт 2.787.028-05;

2) Вт 2.787.028-06

0,5

5-8

Относительное значение выходного сопротивления в конце диапазона измерения, Дкон., % от пТт Вт 2.787.028 до Вт 2.787.028-05;

2) Вт 2.787.028-06

99,5

95-99,5

Разность относительных значений выходных сопротивлений (Дкон. - Днач ), % от Иполн» не менее: от Вт 2.787.028 до Вт 2.787.028-05

90

Таблица А7 - Результаты проверки

Наименование параметра

Требования ТУ

Расчетное значение

Заводской номер

Значение приведенной погрешности, в пределах

±1,5
