УСИЛИТЕЛЬ ШИРОКОПОЛОСНЫЙ МАЛОШУМЯЩИЙ

2-Х КАНАЛЬНЫЙ «ЦЕНЗУРКА-УШМ1»

Методика поверки

45.66.00.00.000 МП

Настоящаяметодика поверки 45.65.00.00.000 МП(далееМП)устанавливает порядок и объем первичной и периодической поверки усилителя широкополосного малошумящего двухканального, обозначаемого в документации как «Усилитель широкополосный малошумящий2-хканальный «Цензурка-УШМ1»(в дальнейшем изделие или усилитель «Цензурка-УШМ1»).

Изделие подлежит первичной поверке при выпуске и после ремонта,а также периодической поверке в процессе эксплуатации.

Межповерочный интервал - 24 месяца.

Встречающиеся в настоящей МП сокращения описаны в разделе 8.

Продолжение таблицы 2

• 2.2 К поверке допускаются лица, аттестованные на право поверки радиоэлектронных средств измерений.

  						Лис
  					45.66.00.00.000 МП	6
  Из	Лис	№ докум.	Подп.	Qama

При проведении поверки должны быть соблюдены требования ГОСТ 12.3.019-80, а также правила техники безопасности при работе с изделием и средствами поверки, указанные в эксплуатационной документации на эти

изделия. Все приборы должны быть заземлены.

• 4.1 Проверка должна проводиться при нормальных климатических условиях испытаний (ГОСТ 22261):

• - температура, °C, 20± 5;

• - относительная влажность воздуха, %, 30 - 80;

• - атмосферное давление, мм рт. ст., 630- 795.

• 4.2 Электропитание осуществлять от однофазной сети переменного тока:

• - напряжение питающей сети, В, 220 ±22;

• - частота питающей сети, Гц, 50 ± 0,5.

  \Инв. Ns подп 1/7одл. и дата\Инв. Ns дубл. |Взам. инв. Ns \Подп. и дата

  						Лис
  					45.66.00.00.000 МП	8
  Из	Лис	Ns докум.	Подп.	Цата

Перед проведением поверки изделия должны быть выполнены следующие подготовительные работы:

• - изделие должно быть выдержано в условиях поверки (раздел 4 настоящей МП) в течении не менее четырех часов;

• - средства поверки должны быть выдержаны в условиях поверки и подготовлены к работе в соответствии с их эксплуатационными документами.

  [Ине. Na подп 1Подп. и дата\Инв. № дубл. |Взам. инв. Na \Подп. и дата

  						Лис
  					45.66.00.00.000 МП	л
  Из	Лис	Na докум.	Подп.	Цата		9

  \Инв. Nq подп IПодл, и дата 1Инв. № дубл. |Взам. ина. № \Подп. и дата

• 6.1 Внешний осмотр

• 6.1.1 Внешний осмотр проводят в следующей последовательности:

• - установить соответствие комплектности изделия требованиям паспорта (45.66.00.00.000 ПС);

• -  проверить четкость нанесения маркировки и ее соответствие руководству по эксплуатации (45.66.00.00.000 РЭ);

• - проверить отсутствие на корпусе, разъемах, клеммах изделия, кабелях питания и соединительных механических повреждений.

• 6.1.2 Результаты внешнего осмотра считаются положительными, если: комплектность изделия соответствует требованиям паспорта

(45.66.00.00.000 ПС);

• -  маркировка на корпусе изделия соответствует руководству по эксплуатации (45.66.00.00.000 РЭ);

• - на корпусе, разъемах и клеммах изделия, кабелях питания и соединительных отсутствуют механические повреждения.

• 6.2 Опробование

• 6.2.1 Перед опробованием необходимо проверить сопротивление изоляции цепей питания изделия и сопротивление между заземляющим контактом вилки и клеммой заземления корпуса изделия. Для этого:

• - отключить сетевой кабель изделия от сети 220В 50 Гц, закоротить перемычкой клеммы его вилки и подключить ко входу мегаомметра. Вторую клемму входа мегаомметра соединить с корпусом (клеммой заземления) изделия;

измерить сопротивление изоляции между короткозамкнутыми клеммами и корпусом изделия;

-измерить сопротивление между заземляющим контактом вилки и клеммой заземления корпуса изделия.

Результаты считаются положительными, если сопротивление изоляции не менее 20 МОм, а сопротивление между заземляющим контактом вилки и

клеммой заземления корпуса изделия не более Юм.Внести результаты в таблицу А.1.

• 6.2.2 Собрать стенд в соответствии с рисунком 6.1. Подготовить средства измерения к использованию согласно их руководствам по эксплуатации и включить для самопрогрева. Подготовить изделие к использованию в соответствии с п. 2.2 руководства по эксплуатации 45.66.00.00.000 РЭ. Неисправные приборы бракуются и направляются в ремонт.

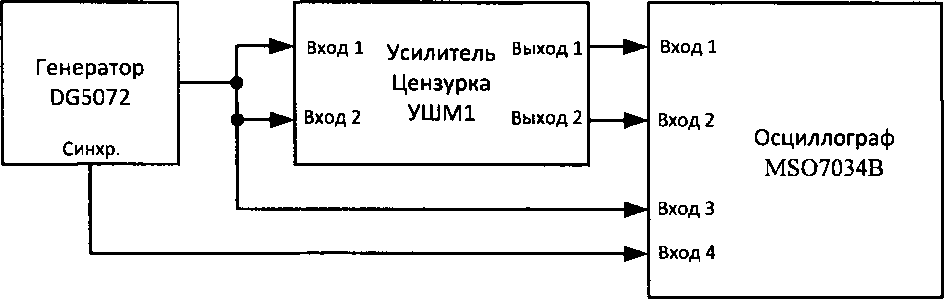

Рисунок 6.1 Схема соединения приборов при опробовании.

• 6.2.3 Установить на изделии несимметричный режим работы входов обоих каналов с коэффициентом передачи 0 дБ. Установить на генераторе сигналов тестовый сигнал. Для этого выбрать логарифмический режим качания частоты в диапазоне (0,050-1000) кГц, время развертки - 5 сек, форма сигнала -синусоида, размах напряжения 2 В и включить его.

• 6.2.4 Настроить осциллограф на отображение выходного сигнала изделия при входном сопротивлении всех входных каналов 1 МОм, установив скорость развертки 500 мсек/дел и синхронизации от «Вх.4» положительным перепадом. Момент синхронизации установить на начало шкалы развертки. Проконтролировать прохождение сигнала генератораи сравнить визуальноамплитуды сигналовна выходах изделия («Вх.1» и «Вх2» осциллографа) с сигналом на его входе («Вх.З» осциллографа) по экрану осциллографа во всем диапазоне частот, используя частотный маркер генератора для получения информации о текущей частоте. Внести результат в таблицу А. 1.

Результат считать положительным при наблюдении одинаковых сигналов на входах и выходах изделия.

• 6.2.5 Установить коэффициенты усиления в обоих каналах 10 дБ и повторить действия по п. 6.2.4. Внести результат в таблицу А.1.

• 6.2.6 Устанавливая поочередно все коэффициенты усиления каналов и соответственно уменьшая размах выходного сигнала генератора повторить действия по п. 6.2.5. Внести результат в таблицу А.1.

• 6.2.7 Установить коэффициенты усиления 20 дБ. Изменять амплитуду выходного сигнала генератора от 0,05 до 1,0 В (размах от 0,1 до 2,0 В) и наблюдать за изменением высоты и цвета столба светодиодной шкалы индикаторов уровня.

• 6.2.8 Внести результат в таблицу А. 1.

Результат считать положительным, если в обоих каналах, при увеличении амплитуды входного напряжения, наблюдается изменение высоты столба светодиодной шкалы от отсутствия свечения до полной засветки всех элементов.

• 6.3 Определение погрешности коэффициентов усиления в полосе частот от 0,1 до 300 кГц

Погрешность установки коэффициентов усиления определяется методом прямых измерений по схеме рисунок 6.2.

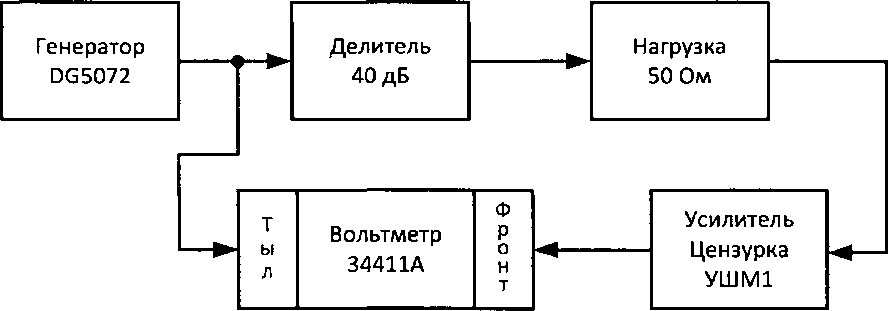

Рисунок 6.2 Схема соединения приборов при определении коэффициентов усиления от 0 до 40 дБ.

6.3.1 Определение производится на частотах 0,1, 10, и 300 кГц при всех значениях коэффициента усиленияК_ном в следующей последовательности:

-установить на усилителе«Цензурка - УШМ1» переключатель входов канала 1 в положение «Несимм», переключатель усиления - в положение «0дБ»(1);

-установитьнагенераторе частотуОД кГци выходное напряжение

3 B_rms(U_BX);

—подключить вольтметр 34411А входом, расположенным на передней панели, к выходу « + »канала 1 усилителя «Цензурка - УШМ1», а входом, расположенным на тыльной панели, к выходу генератора и входу « + » канала 1 усилителя «Цензурка - УШМ1», (использовать коаксиальные BNC тройники);

• - включить вольтметр в режим измерения переменного напряжения со входа «Front»(Фронт),

• - подать от генератора напряжениеи_вх и измерить напряжение на выходе «+» канала 1 (U_BbIx.i);

• - переключить вольтметр на измерения со входа «Rear » (Тыл) и зарегистрировать напряжение на входе усилителя «Цензурка - УШМ1» (U_BX.i).

• 6.3.1.1 Коэффициент усиления рассчитать по формуле:

Ki = и_выхЛ/и_вх._ь                                  (1)

где - U_BbIx.i - текущее значение величины напряженияна выходе канала усилителя, соответствующее напряжению U_BXj на его входе.

• 6.3.1.2 Рассчитать погрешность коэффициента усиления по формуле:

S_Ki = (К_; - К_ном) х 100/К_НОМ[%]                         (2)

• 6.3.1.3 Сравнить результат с допустимым значением.

• 6.3.2 (6.3.2) Повторить действия по п. 6.3.1 для выхода « - » канала 1.

• 6.3.3 Повторить действия по п. 6.3.1, подключив вход «Front » (Фронт)вольтметра между выходами « + » и « - » канала 1. При этом иметь ввиду, что напряжение и, соответственно, коэффициент передачи, увеличиваются вдвое.

• 6.3.4 Повторить действия по п.п. 6.3.1 - 6.3.3, устанавливая напряжения на выходе генератора 1; 0,3; 0,1 и 0,03 Ви коэффициенты усиления 10, 20, 30 и 40 дБсоответственно.

• 6.3.5 Модифицировать схему измерений как показано на рисунке 6.3 и повторить действия, аналогичные п.п. 6.3.1 - 6.3.3 для коэффициентов усиления 50 и 60 дБ, устанавливая напряжения на выходе генератора 1 и 0,3 В

  						Лис
  					45.66.00.00.000 МП	13
  Из	Лис	№ докум.	Подп.	Дата



  \Инв. № подп \Подп, и дата 1Инв. № дубл. |5зам. инв. № \Подп. и дата

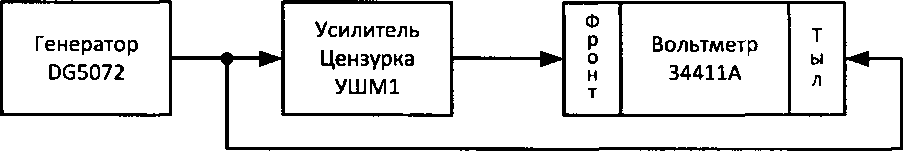

Рисунок 6.3 Схема соединения приборов при определении коэффициентов усиления 50 и 60 дБ.

Предварительно измерить действительное значение коэффициента передачи Делителя К_д. Для этого подать на делитель с генератора напряжение Цд1 и измерить вольтметром напряжение на выходе делителя U^. Рассчитать действительное значение коэффициента передачи К_д= и_д2/ и_дь

• 6.3.6 Коэффициент усиления рассчитать по формуле:

Ki = и_выхЛ/ и_вхЛх К_д,                            (3)

• 6.3.6.1 Погрешность коэффициентов усиления изделия в полосе частот от 0,1 до 300 кГцрассчитать по формуле (2)

• 6.3.7 Повторить действия по п.п. 6.3.1 - 6.3.6 на частотах 10и 300 кГц.

• 6.3.8 Результаты проверок по п.п. 6.3.1 - 6.3.7 занести в таблицу А.2 и сделать вывод о соответствии их допустимым значениям.

• 6.3.9 Повторить действия по п.п. 6.3.1-6.3.8 с каналом 2.

• 6.4 Определение неравномерности коэффициента усиления во всем диапазоне частот

• 6.4.1 Повторить действия по п.п. 6.3.1 - 6.3.9 на частотах 50 Гц и 1 МГц с обоими каналами. Измерения на частоте 1 МГц проводить вольтметром АКИП-2401

• 6.4.2 Результаты считать положительными, если коэффициенты усиления не отличаются от номинальных значений более чем на 1 дБ.

• 6.5 Определение затухания коэффициента усиления ниже 50 Гц и выше 1МГц

  					Лис
  					45.66.00.00.000 МП	14
  Из	Лис	№ докум.	Подп.	Лата

  Инв. No подп |Г7одл. и дата\Инв. № дубл. |Взам. инв. No \Подп. и дата

Проверка проводится путем измерения изменения коэффициента усиления за пределами полосы пропускания при изменении частоты входного сигнала вдвое (на одну октаву) по схеме рисунок 6.1.

• 6.5.1 Установить:

• - коэффициент усиления канала 1 изделия на 20 дБ (10);

• - напряжение генератора 0,5 В,™ частотой 20 Гц;

• - измерить напряжение и₂о(где, иго-напряжение измеренное на частоте 20 Гц) на выходе канала 1.

• 6.5.1.1 Результаты занести в таблицу А.З.

• 6.5.2 Установить частоту сигнала генератора 10 Гц, не изменяя напряжение, измерить напряжение ию(где, Uio- напряжение измеренное на частоте 10 Гц) на выходе канала 1.

• 6.5.2.1 Результаты и занести в таблицу А.З.

• 6.5.3 Рассчитать затухание коэффициента усиления ниже 50 Гц(А_ФВЧ/октава)по формуле:

(Афвч/октава) ⁼ 2Olg(U₂o/ Uio)                        (4)

• 6.5.4 Повторить действия по п. 6.5.1, установив частоту 2 МГц и измерив напряжение на выходе канала Ш₂м.

• 6.5.5 Установить частоту сигнала генератора 4 МГц, не изменяя напряжение, измерить напряжение U4M на выходе канала 1 и занести в таблицу А.З.

• 6.5.6 Рассчитать и занести в таблицу А.Ззатухание коэффициента усиления выше 1 МГц (А_ФНч/октава)по формуле:

(Афнч/октава) ⁼ 201g(U₂M/ U_4M)                      (5)

где, U₂m - напряжение измеренное на частоте 2 МГц на выходе канала 1; U_4M - напряжение измеренное на частоте 4 МГц на выходе канала 1.

• 6.5.7 Считать результат положительным, если значения, рассчитанные по формулам 4 и 5 не менее 12 дБ.

• 6.5.8 Повторить действия по п.п. 6.5.1 - 6.5.7 с каналом 2.

  						Лис
  					45.66.00.00.000 МП	15
  Из	Лис	№ докум.	Подп.	Дата

• 6.6 Определение максимального значения амплитуды выходного напряжения

• 6.6.1 Для определения максимального амплитудного значения выходного напряжения изделия собрать стенд в соответствии с рисунком 6.3.

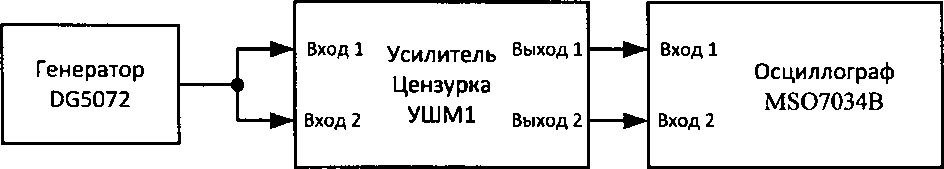

Рисунок 6.4 Схема определения максимального амплитудного значениявыходного напряжения

• 6.6.2 Установить в обоих каналах изделия режим работы несимметричный с коэффициентом усиления 10 дБ (3,16).

• 6.6.3 Установить на генераторе сигналов тестовый сигнал. Для этого выбрать режим синусоидального сигнала частотой 10 кГц, амплитудным значением напряжения 3 В и включить его.

• 6.6.4 Увеличивать выходное напряжение генератора до появления видимых визуально искаженийвыходного напряжения обоих каналов изделия. Измерить амплитудное значение напряжения на выходах изделия (разъемы «Выход 1» и «Выход 2»),Ивых,средствами осциллографа.Занести результат контроля в таблицу А.4.

• 6.6.5 Результат считать положительным, если амплитуда неискаженного выходного напряжения больше или равна 10 В.

• 6.7 Определение спектральной плотности напряжения шума, приведенного ко входу, в полосе частот от 5 до 1000 кГц.

• 6.7.1 Собрать стенд по схеме рисунка 6.2, заменив вольтметр 34411А на более широкополосный АКИП-2401 и включив между выходом усилителя и входом вольтметра фильтр верхних частот (ФВЧ) с частотой среза 5 кГц, выполненный по схеме Приложение Б (установить S1 в положении «ФВЧ»).

• 6.7.2 Установить коэффициент усиления 60 дБ (1000), подать от генератора сигнал синусоидальной формы напряжением 100 мВ частотой 50 кГц.

  						Лис
  					45.66.00.00.000 МП	16
  Из	Лис	Ns докум.	Подп.	Дата

  Инв. Ns подл IПоди, а дата       1Инв. № дубл. |Взам. инв. № \Подп. и дата

• 6.7.3 Измерить напряжение вольтметром и определить нижнюю f_H и верхнюю f_B границы полосы пропускания по уровню минус 3 дБ.

• 6.7.4 Отсоединить вход канала от генератора и закоротить его на «землю».

• 6.7.5 Измерить напряжение шума канала и рассчитать спектральную плотность напряжения шума, приведенного ко входу, в полосе частот от 5 до 1000 кГц по формуле:

и_пл._ш._вх= и_ш._вых/(К_ном х ^f_B _f_H) , [ВЛ/Гц],                       (6)

где, f_Bn f_H- верхняя и нижняя границы полосы пропускания, определенные по ходу выполнения п. 6.7.3;

-К_ном - установленное значение коэффициента усиления (1000).

• 6.7.5.1 Результат занести в таблицу А.5.

• 6.7.6 Результат считать положительным, если значение спектральной плотности напряжения шума, приведенного ко входу не превышает 10 нВ/^Гц.

• 6.7.7 Повторить действия по п.п. 6.7.1 - 6.7.6 с каналом 2.

• 6.8 Определение амплитуды напряжения шума, приведенного ко входу в полосе частот от 50 Гц до 5 кГц.

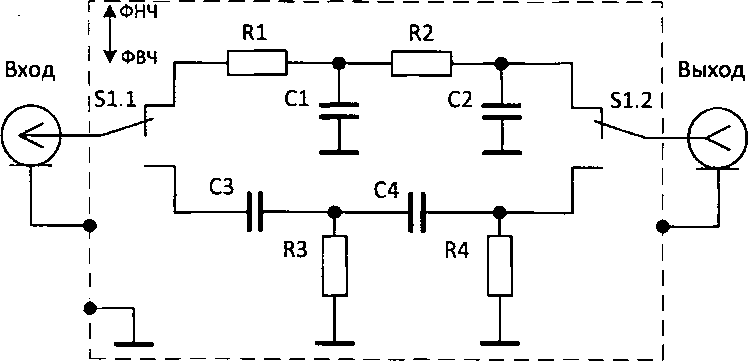

• 6.8.1 Заменить ФВЧ на фильтр нижних частот (ФНЧ) (переключить S1 в положение «ФНЧ»), собранный по схеме Приложение Б.

• 6.8.2 Измерить напряжение шума на выходе канала и_Швых.

• 6.8.3 Рассчитать амплитуду напряжения шума, приведенного ко входу Uuibx в полосе частот от 50 Гц до 5 кГц по формуле:

Uhj_Bx Пщ_вых * К_пик/К_ном,                             (7)

где, К_пик - пикфактор напряжения шума (обычно принимают равным 3).

• 6.8.4 Занести результат в таблицу А.6. и сравнить с допустимым значением.

• 6.8.5 Повторить действия по п.п. 6.8.1 - 6.8.4 с каналом 2.

• 6.9 Определение динамического диапазонав полосе частот 10 кГц в диапазоне выше 5 кГц.

• 6.9.1 Рассчитать величину динамического диапазона по формуле:

  						Лис
  					45.66.00.00.000 МП	17
  Из	Лис	№ докум.	Подл.	Цата

  \Инв. № поди \Подп. и дата 1Инв. № дубл. |Взам. инв. № \Подп. и дата

D = 20 lg(2,24/ и_швх)[дБ],                           (8)

где,2,24 - максимальное входное напряжение при усилении 10 дБ (3,16);

IJ =11     * 100

^Ш.ВХ ^ПЛ.Ш.ВХ

где, и_пл.ш.вх - значение (спектральной плотности напряжения шума, приведенного ко входу, в полосе частот от 5 до 1000 кГц) полученное в п.6.7.

• 6.9.2 Повторить действия по п. 6.9.1 для канала 2 изделия.

• 6.10 Определение входного сопротивления

• 6.10.1 Собрать схему согласно рисунку 6.1;

• 6.10.2 Установить:

• - канал 1 в несимметричный режим с К_ном = 10 (20 дБ);

• - напряжение U1 на выходе канала величиной 3 В на частоте 120 Гц. Зафиксировать значение напряжения по вольтметру;

• 6.10.3 Включитьрезистор вспомогательный 10 МОм ±   5

%,45.66.02.00.000(далее Rbcrm), входящий в состав изделия,последовательно со входом канала. Схема электрическая Rec™ приведена в Приложении Б настоящей МП).

• 6.10.4 Измерить напряжение и₂на выходе усилителя и рассчитать входное сопротивление R_BX по формуле:

Rbx = Rbcom ^xu₂ / (U, - U₂)                            (9)

где, R_BCnM - резистор вспомогательный (R_BcnM ⁼ 10 Mom,)

• 6.10.5 Повторить действия по п.п. 6.10.1 - 6.10.3 для канала 2 усилителя.

• 6.10.6 Результаты занести в таблицу А.7 и сравнить с допустимым значением.

Результат считается положительным, если R_BX не менее 30 МОм

• 6.11 Определение входной емкости

  • 6.11.1 Повторить действия по п.п. 6.10.1 - 6.10.3

  • 6.11.2 Измерить напряжение U2 на выходе испытуемого канала и увеличивать частоту сигнала, контролируя напряжение.

  • 6.11.3 Зафиксировать частоту f, при которой напряжение на выходе усилителя станет равным U3 = 0,707 U2.

    						Лис
    					45.66.00.00.000 МП	18
    Из	Лис	№ докум.	Подл.	Цата

    \Инв. № подп |/7одп. и дата\Инв. № дубл. |Взам. инв. № \Подп. и дата

  • 6.11.4 Вычислить входную емкость (Свх) изделия по формуле 10:

Свх = (R_Bx+R_BcnM)/(RBX ^xR_BcnM^x 2rcxf)                        (10)

где, Rbx - входное сопротивление изделия, по п. 6.10;

Rbchm - резистор вспомогательный (R_BcriM ⁼ Ю Мом, Приложение Б).

• 6.11.5 Повторить действия по пп. 6.11.1 - 6.11.4 для канала 2 изделия.

• 6.11.6 Результаты занести в таблицу А.7 и сравнить с допустимым значением.

Результат считать положительным, если Свх неболее25пФ для обоих каналов.

• 6.12 Определение выходного сопротивления

  • 6.12.1 Установить канал 1 в несимметричный режим с К_ном = 10 (20 дБ).Подать с генератора синусоидальный сигнал такой величины, чтобы на выходеканала установилось напряжение Ui_BbIX величиной 1,00 Вна частоте 1 МГц.

  • 6.12.2 Установить параллельно выходу канала непроволочный peзиcтopRвeличинoй 600 Ом ± 5% (допускается использовать резистор или набор резисторов меньшей точности, предварительно подобрав его величину).

  • 6.12.3 Измерить напряжение и_2вЫхНа выходе усилителя и рассчитать выходное сопротивление R_BUX по формуле:

Rbeix — R ^Х (U]_BUX - Цгвых)/ Игвых                    (11)

• 6.12.4 Повторить действия по п.п. 6.12.1 - 6.12.3 для канала 2.

• 6.12.5 Результаты занести в таблицу А.7 и сравнить с допустимым значением.

• 6.12.6 Результат считать положительным, если R_выxнaxoдитcя в допустимых пределах для обоих каналов.

• 6.13 Определение напряжения питания источника тока.

  • 6.13.1 Включить в обоих каналах симметричный режим работы и источники тока питания внешних устройств нажатием соответствующих кнопок.

  • 6.13.2 Измерить напряжение постоянного тока между каждым из входов и корпусом.

    						Лис
    					45.66.00.00.000 МП	19
    Из	Лис	№ докум.	Подп.	Дата

• 6.13.3 Результаты занести в таблицу А 8 и сравнить с допустимым значением.

• 6.14 Определение выходного тока источника тока.

  • 6.14.1 Выполнить действия по п. 6.13.1.

  • 6.14.2 Измерить постоянный ток К между каждым из входов и корпусом.

  • 6.14.3 Результаты занести в таблицу А 8 и сравнить с допустимым значением.

• 6.15 Определение выходного сопротивления источника TOKaRi.

  • 6.15.1 Установить последовательно с измерителем тока резистор Ясопротивлением 1кОм ± 5% и измерить токи Iri.

  • 6.15.2 Измерить падение напряжения на резисторе R (Ui).

  • 6.15.3 Рассчитать значения выходного сопротивления всех источников

    тока по формуле:

    Ri = Ui/( Ii - Iri)                           (12)

  • 6.15.4 Результаты занести в таблицу А 8 и сравнить с допустимым значением.

    \Инв. № поди \Подп. и дата\Инв. № дубл. |Взам. инв. № \Подп. и дата

    Из	Лис	№ докум.	Подл.	Дата

    45.66.00.00.000 МП

    Лис

По результатам поверки изделия оформляется протокол.

При положительных результатах испытаний выдается свидетельство о поверке.

При отрицательных результатах поверки оформляется извещение о непригодности к применению.

8 Сокращения и обозначения

АЧХ - амплитудно-частотная характеристика;

МП - методика поверки;

СИ - средства измерения;

СКЗ - среднеквадратическое значение;

ФВЧ - фильтр высоких частот;

ФНЧ - фильтр низких частот;

f(№4 ~ частота среза ФВЧ;

f<DH4 - частота среза ФНЧ;

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Формы таблиц результатов измерений

Таблица А.1 - Опробование

Таблица А.З- Определение затухания коэффициента усиления ниже 50 Гц и выше 1МГц

Таблица А.4 - Результат определения максимального значения амплитуды выходного напряжения изделия

Таблица А.5 - Результат определения спектральной плотности напряжения шума, приведенного ко входу, в полосе частот от 5 до 1000 кГц.

Таблица А.6 - Результат определения амплитуды напряжения шума, приведенного ко входу в полосе частот от 50 Гц до 5 кГц

Таблица А.7 - Результат определения входного сопротивления (R_BX), входной емкости изделия (С_вх) и выходного сопротивления (R_BbIX)

Таблица А.8 - Результат определения напряжения питания источников тока, выходного тока источников тока, выходного сопротивления источников тока

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Схемы вспомогательных устройств для поверки

С1 -4,7 нФ;

С2-2,2 нФ;

СЗ-22нФ;

С4 - 4,7 нФ;

R1 - 2,7 кОм;

R2-9,l кОм;

R3 - 3,3 кОм;

R4 -10 кОм;

Рисунок Б. 1 - Фильтр вспомогательныйнижних (ФНЧ) и верхних (ФВЧ)частот с частотой среза 5 кГц (45.66.00.00.001)

R1 = 10 Мом

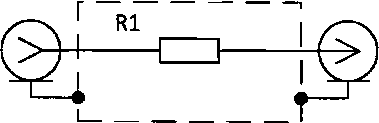

Рисунок Б 2 - Резистор вспомогательный R^™ 10 Мом (45.66.00.00.002)

\Инв. № подл |/7одл. и дата 1Инв. № дубл. |Взам. инв. № |Г7одп. и дата
