Государственная система обеспечения единства измерений Датчики угла поворота ДПС

МП 468179.001-2019

Методика поверки

Дата введения в действие: « ___ »

2019 г.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящая методика распространяется на датчики угла поворота ДПС (далее - датчики) и устанавливает методику их первичной и периодической поверок.

Интервал между поверками - 4 года.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие документы:

Приказ Минпромторга России от 2 июля 2015 г. № 1815 Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» (Зарегистрировано в Минюсте России 04.09.2015, регистрационный № 38822).

Приказ Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н Об утверждении Правил по охране труда при эксплуатации электроустановок» (Зарегистрировано в Минюсте России 12.12.2013, регистрационный № 30593).

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности.

ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.

3 ОПЕРАЦИИ ПОВЕРКИ

3.1 При проведении поверки датчиков выполняют операции, перечисленные в таблице 1. Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение метрологических характеристик

8.3

+

+

  • 3.2 Если при выполнении хотя бы одной из операций поверки по 3.1 будут получены отрицательные результаты, поверку прекращают, датчик признают непригодным к эксплуатации.

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки должны быть использованы средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.2-8.3

Пульт проверки ПП2-ДПС (Госреестр № 74826-19). Скорость вращения привода (100 - 2500) об/мин, диапазон измерений периода следования импульсов выходных сигналов датчика (570 - 14290) мкс, относительная погрешность ±2 %; диапазон измерения длительности импульсов выходных сигналов датчика (290 - 7140) мкс, относительная погрешность ±4 %; диапазон измерений сдвига между фронтами импульсов выходных сигналов датчика (140-3570) мкс, относительная погрешность ±8 %.

8.2-8.3

Термогигрометр электронный «CENTER» мод. 310, диапазон измерений относительной влажности от 10 до 100 %, абсолютная погрешность ±2,5 %; диапазон измерений температуры от -20 до +60 °C, абсолютная погрешность ±0,7 °C;

8.2-8.3

Барометр-анероид БАММ-1, диапазон измерений атмосферного давления от 80 до 106 кПа, абсолютная погрешность ±0,2 кПа.

8.2-8.3

ПК типа IBM PC стандартной комплектации, оснащенный специализированным программным обеспечением «DPS.exe», версия ПО не ниже 001 032

  • 4.2 Допускается применение других средств поверки, отличающихся от приведённых в таблице 2, при условии обеспечения ими определения метрологических характеристик с требуемой точностью.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К ПОВЕРИТЕЛЯМ
  • 5.1  При выполнении измерений должны быть соблюдены требования Приказа Министерства труда и социальной защиты РФ от 24 июля 2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок», ГОСТ 12.2.007.0, ГОСТ 12.3.019-80, а также требования эксплуатационной документации на ДПС.

  • 5.2 К поверке ДПС допускаются лица, изучившие настоящую методику, руководство по эксплуатации ДПС и средств поверки, имеющие квалификационную группу по технике безопасности не ниже 2 при работе на установках до 1000 В.

6 УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                          25 ± 10;

  • - относительная влажность, %                                    от 30 до 80;

  • - атмосферное давление, кПа                                     от 84,0 до 106,7

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки ДПС и средства поверки ДПС должны быть выдержаны в условиях поверки не менее двух часов.

  • 7.2 ДПС и средства поверки ДПС должны быть подготовлены к работе в соответствии с требованиями эксплуатационных документов.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 При проведении внешнего осмотра должно быть установлено соответствие ДПС следующим требованиям:

  • - соответствие комплектности требованиям эксплуатационных документов;

  • - соответствие маркировки и заводского номера требованиям эксплуатационных документов;

  • - отсутствие механических повреждений в виде сколов, царапин и вмятин, а также следов коррозии материалов;

  • - наличие и целостность пломб;

  • - целостность соединителя и кабеля;

  • - отсутствие заклинивания оси модулятора;

  • - отсутствие изгибов лепестков полумуфты;

  • - отсутствие осевого люфта вала ДПС и амплитуды качания краёв полумуфты.

  • 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются условия п.8.1.1.

8.2 Опробование
  • 8.2.1 При опробовании проверяется возможность задания скорость вращения вала и вывод на экран измеренных значений программой «DPS.exe».

  • 8.2.2 Собрать схему в соответствии с Приложением А. Установить на привод ДПС поверяемый ДПС согласно руководству по эксплуатации на пульт проверки ПП2-ДПС (далее -ПП2-ДПС). Включить питание ПП2-ДПС с помощью переключателя «СЕТЬ» на передней панели пульта контроля ПК2-ДПС (далее - ПК2-ДПС).

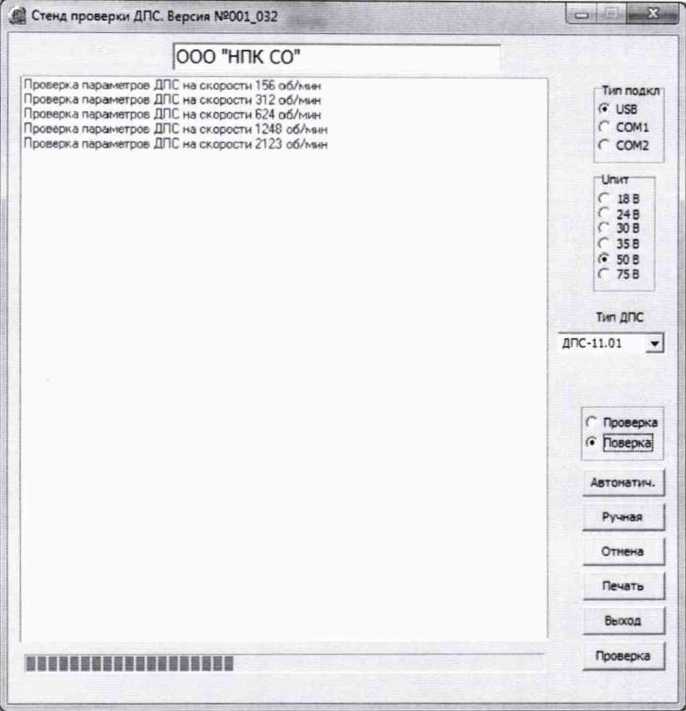

  • 8.2.3 На персональном компьютере запустить программу «DPS.exe», при этом откроется окно программы «Стенд проверки ДПС» в соответствии с рисунком 1.

Рисунок 1 - Окно ПО «DPS.exe»

  • 8.2.4 В открывшемся окне в поле «Тип подключения» точкой (•) выбрать «USB», выбрать тип ДПС. В поле «ипит» точкой (•) выбрать напряжение питания датчика 50 В.

В поле «Проверка» или «Поверка» выбрать «Поверка» и нажать кнопку «Ручная».

Задать в строке «Заданная скорость, N3» скорость вращения вала 156 об/мин и в поле «Реверсор» направление вращения вала «Вперед», при этом в окне ПО «DPS.exe» должны наблюдаться показания.

  • 8.2.5 Результаты опробования считают положительными, если установленное значение скорости вращения привода, отображаемое в ячейке «Скорость привода, Nt», находится в интервале (156 ± 16) об/мин, а в ячейках «Измеренные величины» отображаются значения.

8.3 Определение метрологических характеристик
  • 8.3.1 Определение метрологических характеристик датчиков проводится в автоматическом режиме. Нажать кнопку «Автоматич». Откроется окно «Введите номер и дату изготовления». В открывшемся окне ввести заводской номер поверяемого ДПС, месяц и год изготовления и нажать «ОК». На лицевой панели ПК2-ДПС включится индикатор, соответствующий выбранному значению напряжения питания ипит.

с-------------------------------------------

Введите номер и дату изготовления

Нойер:

Месяц(хх):

Год(хххх):

ок

i                                                                            J

Рисунок 2 - Окно для ввода номера и даты выпуска датчика

  • 8.3.2 Процесс автоматической поверки параметров датчика проводится на значениях скорости вращения вала:

  • - ДПС-01, ДПС-09, ДПС-11, ДПС-12: (156± 16), (312±31), (624 ± 62), (1248 ± 125), 21231^,2 об/мин;

  • - ДПС-14: (156 ±16), (312 ±31), (624± 62), (1250 ±125), 2500:°25О об/мин.

  • 8.3.3 При выполнении операции в нижней части поля рабочего окна программы «Стенд проверки ДПС» появится линейка прогресса, демонстрирующая ход выполнения операции. В рабочем окне программы появится сообщение «Проверка параметров ДПС на скорости 2500 об/мин» для исполнений датчика ДПС-14 или «Проверка параметров ДПС на скорости 2123 об/мин» для всех остальных исполнений, информирующее о скорости вращения датчика в соответствии с рисунком 3.

По окончании измерений на скорости вращения 2500 об/мин или 2123 об/мин (в зависимости от исполнения датчика), ПП2-ДПС автоматически переходит к измерению на скоростях вращения 1248, 624, 312, 156 об/мин, при этом в окне программы «Стенд проверки ДПС» последовательно появляются сообщения в соответствии с рисунком 3.

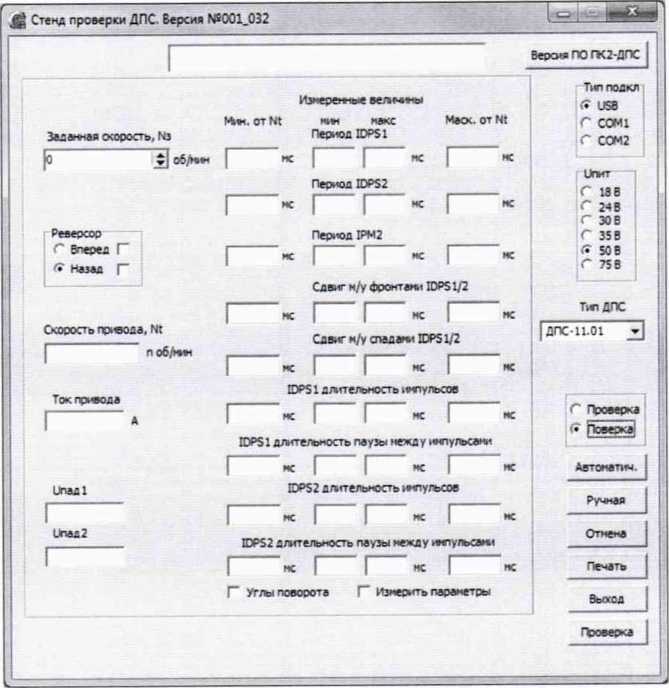

Рисунок 3 - Отображение процесса поверки

  • 8.3.4 По окончании измерений на скорости вращения 156 об/мин вал привода ДПС начнет постепенно уменьшать скорость вращения до полной остановки, после чего в рабочем окне программы «Стенд проверки ДПС» появится сообщение «Перевод реверсора в обратное положение», после чего ПК2-ДПС изменит направление вращения вала привода ДПС на противоположное и повторит измерения по 8.3.3.

  • 8.3.5 По окончании измерений параметров датчика на скорости вращения 156 об/мин вал привода ДПС начнет постепенно уменьшать скорость вращения до полной остановки, после чего на экране персонального компьютера всплывет окно «Dps» с сообщением «Поверка завершена успешно» в соответствии с рисунком 4, при этом на передней панели ПК2-ДПС, в поле «ПРОВЕРКА», загорится индикатор «ИСПРАВЕН».

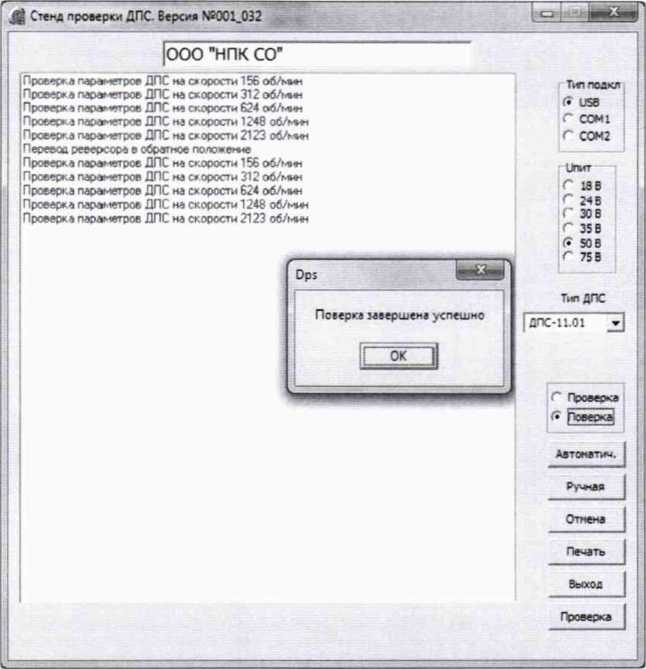

    Рисунок 4 - Завершение процесса поверки

Если в результате поверки выявлена неисправность, выводится сообщение «Поверка прервана. В устройстве выявлены неисправности», а на передней панели ПК2-ДПС включится индикатор «НЕИСПРАВЕН».

  • 8.3.6 Обработка результатов измерений производится автоматически по следующим формулам:

  • 8.3.6.1 Угол поворота оси модулятора датчика аь °, соответствующий N периодам импульсов определяется по формуле

(1)

где, Твых - длительность N периодов импульсов ДПС, мс;

Тс - период синхроимпульсов пульта контроля ДПС, соответствующий одному обороту вращения оси модулятора ДПС, мс;

360 - угол полного поворота оси модулятора ДПС, °.

  • 8.3.6.2 Угол поворота оси модулятора, а2, °, соответствующий длительности импульса определяется по формуле где г„мп - время, соответствующее длительности импульса, мс;

Тс - период синхроимпульсов пульта контроля ДПС, соответствующий одному обороту вращения оси модулятора ДПС, мс;

360 - угол полного поворота оси модулятора ДПС, °.

8.3.6.3 Угол поворота оси модулятора, а3, °, соответствующий интервалу между фронтами импульсов первого и второго каналов датчика определяется по формуле

т -360

(3)

a, = —----

Л где тс - интервал времени между фронтами импульсов первого и второго каналов датчика, мс;

360 - угол полного поворота оси модулятора ДПС, °.

  • 8.3.7 Для печати протокола поверки в поле программы «DPS.exe» (рисунок 1) нажать кнопку «Печать».

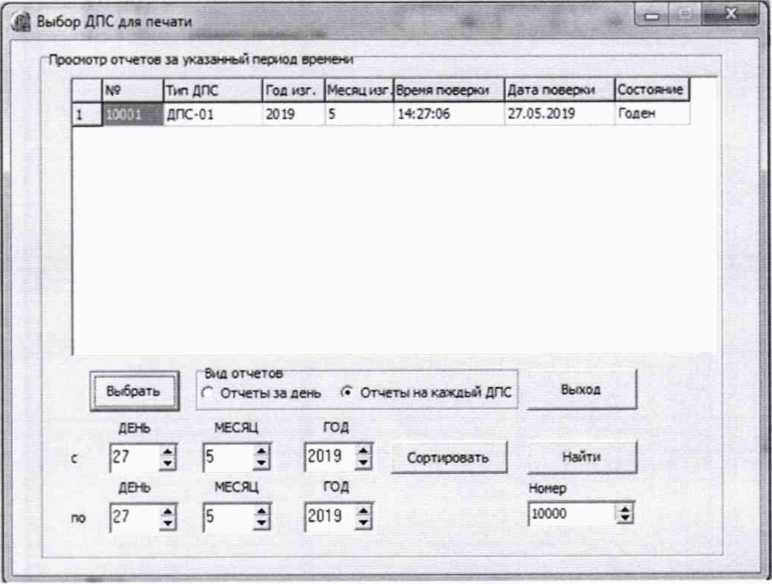

В появившемся окне «Выбор ДПС для печати» будет представлен перечень отчетов поверенных датчиков (рисунок 5).

Выберите отчет поверки за день (сортировка отчетов по указанной дате), либо индивидуальный отчет о поверке датчика по его номеру в окне «Вид отчетов».

В предложенном перечне выделите требуемый отчет и нажмите кнопку «Выбрать».

Рисунок 5 - Выбор датчика для печати протокола

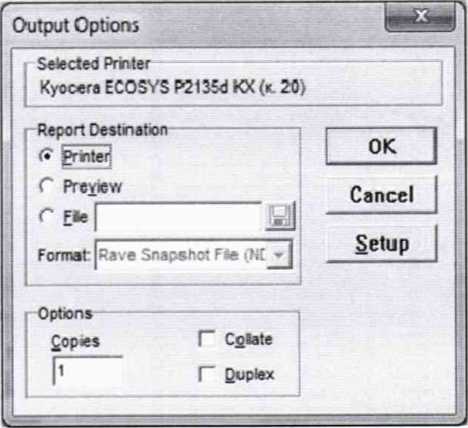

В появившемся диалоговом окне «Output Options» выбрать «Printer», нажать «ОК» (рисунок 6).

Рисунок 6 - Выбор принтера для печати протокола

  • 8.3.8 Результаты считают положительными, если:

  • - абсолютная погрешность при измерении угла поворота оси модулятора датчика, соответствующего N периодам импульсов, находится в интервале ±1,30°;

  • - абсолютная погрешность при измерении угла поворота оси модулятора датчика, соответствующего длительности импульса, находится в интервале ±0,90°;

  • - абсолютная погрешность при измерении угла поворота оси модулятора датчика, соответствующего интервалу между фронтами импульсов первого и второго каналов датчика, находится в интервале ±0,80°.

8.3.10 Для завершения операции поверки необходимо закрыть программу «DPS.exe», выключить пульт ПП2-ДПС, отключить кабель датчика от схемы поверки и снять поверенный датчик с привода ДПС.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 При положительных результатах поверки оформляют свидетельство о поверке в соответствии с Приказом Минпромторга № 1815 от 02.07.2015 г.

  • 9.2 При отрицательных результатах поверки, оформляют извещение о непригодности к применению с указанием причин непригодности в соответствии с Приказом Минпромторга № 1815 от 02.07.2015 г.

Приложение А

(обязательное)

Схема подключения при поверке ДПС

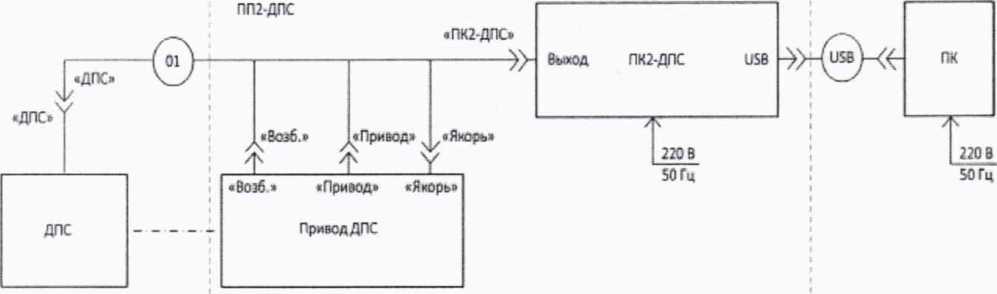

Рисунок А1 - Схема подключения при поверке ДПС

Таблица А1 - Перечень наименований и обозначений блоков и кабелей на схеме поверки

Обозначение

Расшифровка

Примечание

ДПС

Датчик угла поворота

ПП2-ДПС

Пульт проверки ПП2-ДПС (в составе: привод ДПС и пульт контроля ПК2-ДПС)

ПК

Персональный компьютер

01

Кабель ДПС ВР4.855.308-01

Из состава

ПП2-ДПС

USB

Кабель USB А-В

из состава

ПП2-ДПС

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
