Методика поверки «Магазины мер сопротивлений электроизоляции OD-2-W4a, OD-2-W4e» (OD-2-W-06 МП)

Методика поверки

Тип документа

Магазины мер сопротивлений электроизоляции OD-2-W4a, OD-2-W4e

Наименование

OD-2-W-06 МП

Обозначение документа

ООО "Сонэл"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



,<рвдокимов

ЛАС’ОВАГГС

[тель Г’ЦИ 1 ^дарственный \&у

снерального директора ФНСГЕСТ-МОСК]

А”

2006 г

УТВЕРЖДАЮ

1ый директор

ОНЭЛ”

В.В. Ништа

МАГАЗИНЫ МЕР СОПРОТИВЛЕНИЙ ЭЛЕКТРОИЗОЛЯЦИИ OD-2-W4a, OD-2-W4e

МЕТОДИКА ПОВЕРКИ

OD-2-W-06 МП

М О С К В А 2006 г.

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

ВВЕДЕНИЕ

Настоящая методика поверки (далее по тексту - «методика») распространяется на магазины мер сопротивлений электроизоляции OD-2-W4a, OD-2-W4e (далее по тексту -«магазины») и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

  • 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2

Таблица 1 - Операции поверки

№ п/п

Операции поверки

Номер п/п документа по поверке

Обязательность проведения

Первичная поверка

Периодическая поверка

1

2

3

4

5

1.

Внешний осмотр

5.1

да

да

2.

Опробование

5.2

да

да

3.

Определение метрологических характеристик

5.3

да

да

4.

Определение абсолютной погрешности воспроизведения электрического сопротивления.

5.3.1

да

да

  • 1.2 При несоответствии характеристик поверяемых магазинов установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 - Средства поверки

№ п/п

Номер пункта документа по поверке

Наименование рабочих эталонов или вспомогательных средств поверки

Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

1

2

3

4

1.

5.3.1

Калибратор программируемый П320

Воспроизведение напряжения постоянного тока

Диапазон

Абсолютная погрешность

От 600 до 1000 В

± (0,004-10-2-ивоспр. + 0,005 В)

Продолжение таблицы 2

1

2

3

4

2.

5.3.1

Мультиметр 3458А

Измерение силы постоянного тока

Предел

Абсолютная погрешность

100 нА

± (10-10-6-1Изм. + 400-10-6-1пред.)

1 мкА

± (1040-Чзм. + 40- 10-Чред.)

10 мкА

± (10-10-Чзм. + 7- 10-6-1пред.)

100 мкА

± (10-10-6-1изм. + 6- 10-6-1пред.)

1 мА

± (10-10-6-1изм. + 4- 10-6-1пред.)

Примечание:

UBOCnp. - значение напряжения постоянного тока, воспроизводимое калибратором программируемым П320;

  • - 1изм. - значение силы постоянного тока, измеренное мультиметром 3458А;

  • - 1пред. - верхнее граничное значение диапазона измерения.

При поверке магазинов могут применяться другие средства измерений с метрологическими характеристиками не хуже метрологических характеристик средств измерений, приведенных в таблице.

2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и магазины.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

При проведении поверки должны соблюдаться следующие условия

температура окружающей среды, °С

15..

..25;

атмосферное давление, кПа

85..

..105;

относительная влажность воздуха, %

30..

..80;

  • 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 4.3 При проведении поверки, вблизи рабочего места не должно присутствовать: работающих электрических устройств, материалов с накопленным статическим потенциалом,

двигающихся людей. Провода, соединяющие магазин сопротивлений с вольтметром и калибратором, не должны быть скручены между собой. Разъемы магазина сопротивлений не должны быть загрязнены. Необходимо добиться прочного соединения разъемов магазина сопротивлений и эталонного оборудования.

5 ПРОВЕДЕНИЕ ПОВЕРКИ 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого магазина следующим требованиям:

  • •  комплектность магазина - в соответствии с руководством по эксплуатации;

  • •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

  • •  все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый магазин бракуется и подлежит ремонту.

5.2 Опробование

Проверяется работоспособность магазина в соответствии с руководством по эксплуатации и исправность декадных переключателей.

5.3 Определение метрологических характеристик 5.3.1 Определение абсолютной погрешности воспроизведения электрического сопротивления

Абсолютную погрешность воспроизведения электрического сопротивления магазинов OD-2-W4a, OD-2-W4c определяют при помощи калибратора программируемого П320 и мультиметра 3458А.

Поверяемый магазин подключают к калибратору П320 и мультиметру 3458А (см. рисунок 1). На калибраторе устанавливают напряжение постоянного тока 1000 В, на магазине сопротивлений устанавливают точки в соответствии с таблицами: А.1 Приложения А для OD-2-W4a; А.2 Приложения А для OD-2-W4e. Фиксируют показания мультиметра 3458А в режиме измерения силы постоянного тока. В каждой точке проводят по три измерения силы тока, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений. Результат измерения силы тока заносят в таблицы: А.1 Приложения А для OD-2-W4a; А.2 Приложения А для OD-2-W4e.

Сопротивление магазина в каждой поверяемой точке определяют по формуле (1) и заносят в эти же таблицы.

1000

Rизм

1 изм

где   R изм - полученное косвенным методом значение электрического

сопротивления магазина;

I изм - показания мультиметра при измерении силы тока.

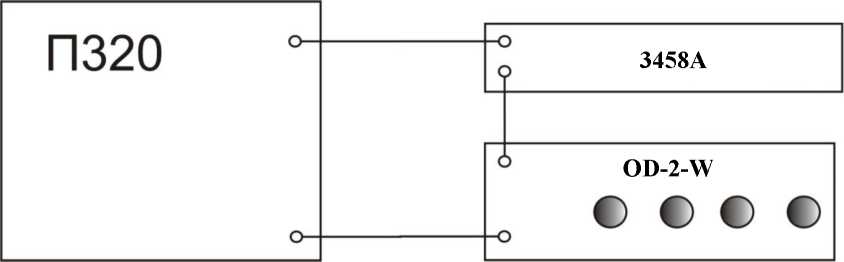

где П320 - калибратор программируемый П320; 3458А - мультиметра 3458А;

OD-2-W - поверяемый магазин мер сопротивлений электроизоляции

Рисунок 1 - Структурная схема определения абсолютной погрешности воспроизведения электрического сопротивления,

Вычисляют значение абсолютной погрешности измерения по формуле (2):

AR = R

ном

Rизм

(2)

где R ном - значение сопротивления, установленное на магазине сопротивлений; R изм - полученное косвенным методом значение электрического сопротивления магазина.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц: А.1 Приложения А для OD-2-W4a; А.2 Приложения А для OD-2-W4e.

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Положительные результаты поверки магазинов оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

  • 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики магазины к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении магазинов в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447 ГЦИ СИ ФГУ «Ростест-Москва»

Е.В.Котельников

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Протоколы результатов поверки магазинов мер сопротивлений электроизоляции OD-2-W4a, OD-2-W4e

Таблица А.1 - Определение абсолютной погрешности измерения электрического

соп

эотивления магазинов OD-2-W4a

Поверяемые точки

Значения измеряемой величины

Результаты

поверки

Заключение о соответствии

Проверяемые ступени

Номин. значение сопротивления RHom

Измеренное значение силы пост. тока 1 изм

Действ. значение сопротивления RU3M

Предел допускаемой погрешности

Значение погрешности

1

2

3

4

5

6

7

8

ДекаДа х10 кОм

1.

1

10,0 кОм

± 0,15 кОм

2.

2

20,0 кОм

± 0,3 кОм

3.

3

30,0 кОм

± 0,45 кОм

4.

4

40,0 кОм

± 0,6 кОм

5.

5

50,0 кОм

± 0,75 кОм

6.

6

60,0 кОм

± 0,9 кОм

7.

7

70,0 кОм

± 1,05 кОм

8.

8

80,0 кОм

± 1,2 кОм

9.

9

90,0 кОм

± 1,35 кОм

10.

10

100,0 кОм

± 1,5 кОм

ДекаДа х100 кОм

11.

1

100,0 кОм

± 1,5 кОм

12.

2

200,0 кОм

± 3 кОм

13.

3

300,0 кОм

± 4,5 кОм

14.

4

400,0 кОм

± 6 кОм

15.

5

500,0 кОм

± 7,5 кОм

16.

6

600,0 кОм

± 9 кОм

17.

7

700,0 кОм

± 10,5 кОм

18.

8

800,0 кОм

± 12 кОм

19.

9

900,0 кОм

± 13,5 кОм

20.

10

1000,0 кОм

± 15 кОм

ДекаДа х1 МОм

21.

1

1,0 МОм

± 0,015 МОм

22.

2

2,0 МОм

± 0,03 МОм

23.

3

3,0 МОм

± 0 ,045 МОм

24.

4

4,0 МОм

± 0,06 МОм

25.

5

5,0 МОм

± 0,075 МОм

26.

6

6,0 МОм

± 0,09 МОм

27.

7

7,0 МОм

± 0,105 МОм

28.

8

8,0 МОм

± 0,12 МОм

29.

9

9,0 МОм

± 0,135 МОм

30.

10

10,0 МОм

± 0,15 МОм

Окончание таблицы А.1

1

2

3

4

5

6

7

8

ДекаДа х10 МОм

31.

1

10,0 МОм

± 0,15 МОм

32.

2

20,0 МОм

± 0,3 МОм

33.

3

30,0 МОм

± 0,45 МОм

34.

4

40,0 МОм

± 0,6 МОм

35.

5

50,0 МОм

± 0,75 МОм

36.

6

60,0 МОм

± 0,9 МОм

37.

7

70,0 МОм

± 1,05 МОм

38.

8

80,0 МОм

± 1,2 МОм

39.

9

90,0 МОм

± 1,35 МОм

40.

10

100,0 МОм

± 1,5 МОм

Таблица А.2 - Определение абсолютной погрешности измерения электрического сопротивления магазинов OD-2-W4е.

Поверяемые точки

Значения измеряемой величины

Результаты поверки

Заключение о соответствии

Проверяемые ступени

Номин. значение сопротивления RHom

Измеренное значение силы пост.

тока 1 изм

Действ. значение сопротивления RU3M

Предел допускаемой погрешности

Значение погрешности

1

2

3

4

5

6

7

8

ДекаДа х100 МОм

1.

1

100,0 МОм

± 1,5 МОм

2.

2

200,0 МОм

± 3 МОм

3.

3

300,0 МОм

± 4,5 МОм

4.

4

400,0 МОм

± 6,0 МОм

5.

5

500,0 МОм

± 7,5 МОм

6.

6

600,0 МОм

± 9,0 МОм

7.

7

700,0 МОм

± 10,5 МОм

8.

8

800,0 МОм

± 12,0 МОм

9.

9

900,0 МОм

± 13,5 МОм

10.

10

1000,0 МОм

± 15,0 МОм

ДекаДа х1 ГОм

11.

1

1,0 ГОм

± 0,015 ГОм

12.

2

2,0 ГОм

± 0,03 ГОм

13.

3

3,0 ГОм

± 0,045 ГОм

14.

4

4,0 ГОм

± 0,06 ГОм

15.

5

5,0 ГОм

± 0,075 ГОм

16.

6

6,0 ГОм

± 0,09 ГОм

17.

7

7,0 ГОм

± 0,105 ГОм

18.

8

8,0 ГОм

± 0,12 ГОм

19.

9

9,0 ГОм

± 0,135 ГОм

20.

10

10,0 ГОм

± 0,15 ГОм

Окончание таблицы А.2

1

2

3

4

5

6

7

8

ДекаДа х10 ГОм

21.

1

10,0 ГОм

± 0,15 ГОм

22.

2

20,0 ГОм

± 0,3 ГОм

23.

3

30,0 ГОм

± 0,45 ГОм

24.

4

40,0 ГОм

± 0,6 ГОм

25.

5

50,0 ГОм

± 0,75 ГОм

26.

6

60,0 ГОм

± 0,9 ГОм

27.

7

70,0 ГОм

± 1,05 ГОм

28.

8

80,0 ГОм

± 1,2 ГОм

29.

9

90,0 ГОм

± 1,35 ГОм

30.

10

100,0 ГОм

± 1,5 ГОм

ДекаДа х100 ГОм

31.

1

100,0 ГОм

± 2,5 ГОм

32.

2

200,0 ГОм

± 5,0 ГОм

33.

3

300,0 ГОм

± 7,5 ГОм

34.

4

400,0 ГОм

± 10,0 ГОм

35.

5

500,0 ГОм

± 12,5 ГОм

36.

6

600,0 ГОм

± 15,0 ГОм

37.

7

700,0 ГОм

± 17,5 ГОм

38.

8

800,0 ГОм

± 20,0 ГОм

39.

9

900,0 ГОм

± 22,5 ГОм

40.

10

1000,0 ГОм

± 25,0 ГОм

8
