Методика поверки «Измерители сопротивления и температуры модульные » (92161726.01-2015 МП )

Методика поверки

Тип документа

Измерители сопротивления и температуры модульные

Наименование

92161726.01-2015 МП

Обозначение документа

ООО "КИА"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Генеральный директор

Инструкция

Измерители сопротивления и температуры модульные N1 9216, N1 9217, N1 9226

Методика поверки 92161726.01-2015 МП ГР 6/РЗ-3

2015 г.

СОДЕРЖАНИЕ

Стр.

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки измерителей сопротивления и температуры модульных N1 9216, N1 9217, N1 9226 (далее - модули) и устанавливает методику их первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

3.1 Средства поверки приведены в таблице 2. Таблица 2

Номер пункта МП

Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3, 7.4

Магазин электрических сопротивлений Р4834: диапазон воспроизведения сопротивления постоянному току 0,01 Ом до 11111,1 Ом, класс точности 0,02/2,5-10’7.

Вспомогательные средства поверки

7.2, 7.3,

7.4

Измеритель комбинированный «TESTO 176-Р1»: диапазон измерений температуры от минус 20 до 70 °C, пределы допускаемой абсолютной погрешности измерений температуры ±  0,2  °C; диапазон измерений

атмосферного давления от 600 до 1100 мбар; пределы допускаемой абсолютной погрешности измерений атмосферного давления ± 3 мбар; диапазон измерений относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ± 0,1 %

7.3, 7.4

Терминальный блок с винтовыми разъемами для подключения к разъему DSUB

7.2, 7.3,

7.4

Шасси (базовый блок) N1 Compact-DAQ или N1 CompactRIO с управляющим компьютером (контроллером).

3.2

1ри проведении поверки допускается применять другие средства измерений,

удовлетворяющие по точности и диапазону измерений требованиям настоящей МП.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые при поверке рабочие эталоны должны быть поверены в соответствии с требованиями ПР 50.2.006-94 и иметь действующие свидетельства о поверке (знак поверки).

  • 3.5 Рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

2.1 При проведении поверки должны выполнять операции, указанные в таблице 1. Таблица 1

Наименование операции

№ пункта

МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

3 Опробование   и   проверка   цифрового

идентификатора программного обеспечения

7.2

да

да

4 Определение    абсолютной    погрешности

измерений температуры

7.3

да

да

5 Определение    абсолютной    погрешности

измерений сопротивления постоянному току

7.4

да

нет

3 СРЕДСТВА ПОВЕРКИ

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд.З), ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-79, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 К поверке допускаются лица, изучившие руководство по эксплуатации на модули, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.3 К поверке допускаются лица, освоившие работу с приборами и используемыми эталонами, изучившие настоящую МП, аттестованные в соответствии с ПР 50.2.012-94 и имеющие достаточную квалификацию.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К).............................от 15 до 25 (от 288 до 298);

относительная влажность воздуха при температуре 25 °C, %............................от 30 до 80;

атмосферное давление, мм рт. ст. (кПа).............................от 730 до 785 (от 97,3 до 104,6);

напряжение питания однофазной сети переменного тока при частоте

(50±1)Гц, В................................................................................... от 215,6 до 224,4.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке на модулях должны быть выполнены все предусмотренные регламентные работы и сделаны соответствующие отметки в эксплуатационных документах.

  • 6.2 Рабочее место, особенно при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

  • 6.3 Проверить наличие свидетельств о поверке (знаков поверки) рабочих эталонов.

  • 6.4 Подготовка к работе средств поверки (рабочих эталонов), перечисленных в таблице 2, производится в соответствии с инструкциями и руководствами по их эксплуатации.

  • 6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - наличие и четкость обозначения товарного знака изготовителя, типа и заводского номера модуля.

  • - отсутствие механических повреждений корпуса и элементов на корпусе, влияющих на работу;

  • - чистоту и исправность разъемов.

  • 7.1.2 Результаты осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование и проверка цифрового идентификатора программного обеспечения

    • 7.2.1 Инсталлировать программный пакет DAQmx из комплекта модуля на внешний ПК (при необходимости).

    • 7.2.2 Установить модуль в шасси N1 Compact-DAQ, соединенное с внешним ПК посредством интерфейса USB. Включить питание шасси. После автоматической установки драйверов шасси и модуля двойным щелчком указателя мыши на ярлыке «N1 МАХ» на рабочем столе ПК запустить на выполнение программу «Measurement & Automation Explorer».

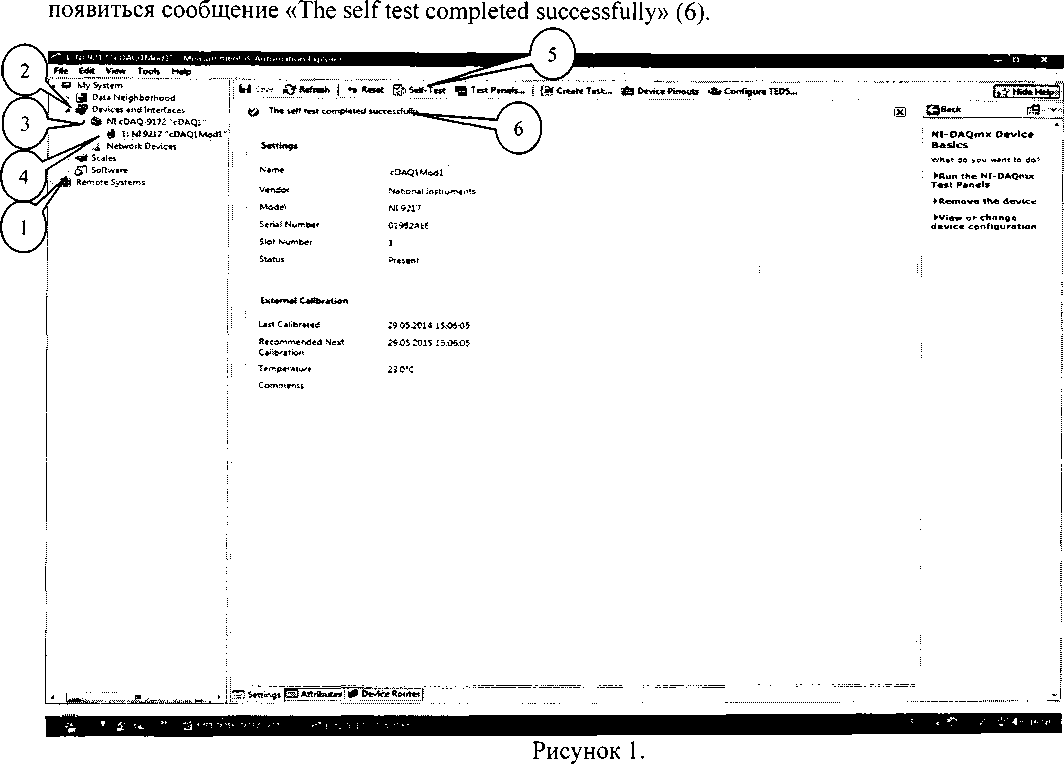

    • 7.2.3 В окне программы (рисунок 1) в меню «Software» (1) выбрать «NI-DAQmx». Убедиться в том, что в правом поле окна в соответствующих столбцах отображаю гея наименование ПО (драйвера) «NI-DAQmx Device Driver» и номер его версии.

    • 7.2.4 В меню «Devices and Interfaces» (2) выбрать тип шасси (3), в выпадающем списке выбрать установленный модуль (4). В открывшейся соседней панели нажатием кнопки «SelfTest» запустить процедуру самодиагностики модуля (5), после завершения которой должно

    • 7.2.5 Результаты опробования и проверки цифрового идентификатора ПО считать положительными, если номер версии ПО «NI-DAQmx Device Driver» не ниже 9.2 и выполняются требования п. 7.2.4.

7.3 Определение абсолютной погрешности измерений сопротивления

  • 7.3.1 В диалоговом окне программы «Measurement & Automation Explorer» (рисунок 2) нажать кнопку «Create Task» (1). В появившемся окне раскрыть меню «Acquire Signals» (2), далее раскрыть меню «Analog Input» (3) и в нем выбрать измеряемую величину «Temperature» (4), тип первичного преобразователя «RTD» (5).

    л qp Devi-.es and Interfaces          ;         The sei* test completed successfully.

    * Ф NicOAQ-9172'tDAQl* ■

    S'

    0 1: N1S217 "cDAClModl":   .

    Network Cev:<«          :   : Settings

    Spue* ____f9

    ; Nl-DAQmx Ofvicst ;

    :■ Scales Software

    :'■ Remcrfe System'.

    ►Run the HI-OAQmj

    Test Panels

    ►view or change device eonftyuratinn

Рисунок 2.

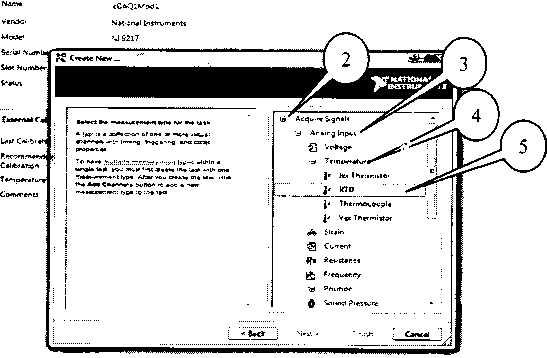

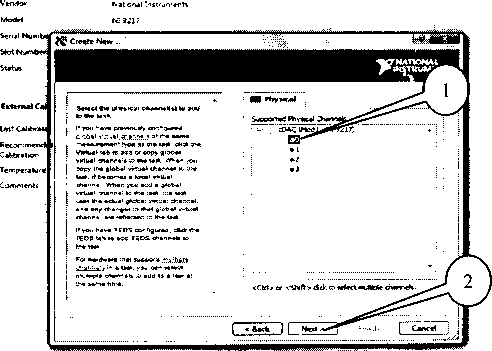

  • 7.3.2 В появившемся окне (рисунок 3) в перечне каналов выбрать канал «аЮ» (1) и нажать кнопку «Next» (2). В следующем окне в строке запроса указать новое наименование проекта (например, «Поверка 9217») и нажать кнопку «Finish».

    a EX My System

    ■■■ • Д Defa Neighborhood

    a Devices «ns Interfaces

    a NT cDAQ-9172'cDAQl*

    # 1; М9Я7 'cDAQl Modi’ :Л Network Devices

    лЛ Scales

    • <53 Software

    Remote Systems

    tyf The self test completed successfully.

    Settings

    cDAQXMoal

    N1 DAQtttx Device Basics

    Whet

    ►Run the NI-DAQmx Test Panels

    ► Remove the device

    ►View or change device configuration

    10 Devree Routes i

    Рисунок 3

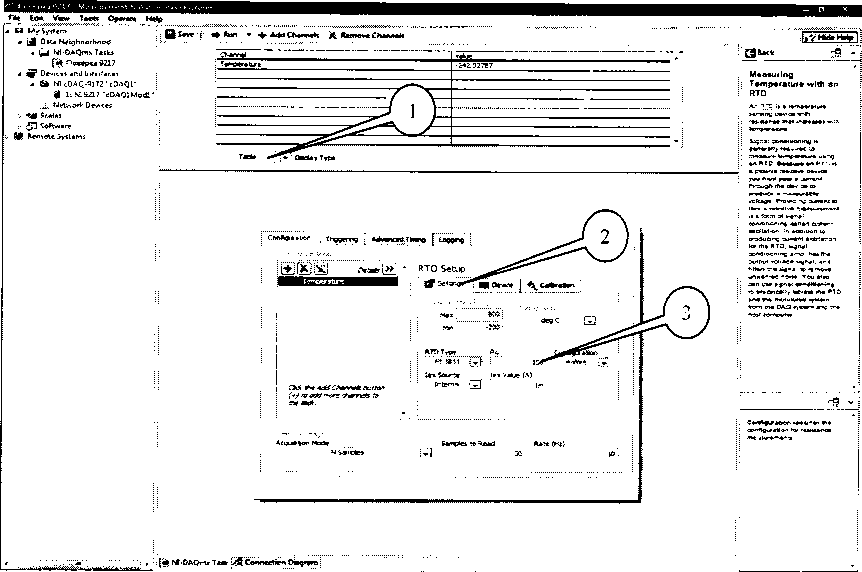

  • 7.3.3 В появившейся вкладке «NI-DAQmx Task» установить табличный вид отображения измеренной информации «Table» (1), а в окне «Configuration» во вкладке «Setting» (2) установить все параметры в соответствии с рисунком 4, при этом для модулей

9226 для номинального сопротивления термометра сопротивления «Ro» (3) должно быть введено значение 1000 (Ом).

Рисунок 4

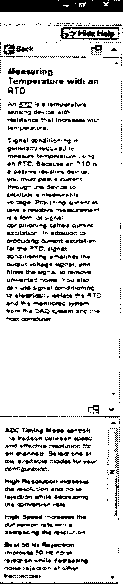

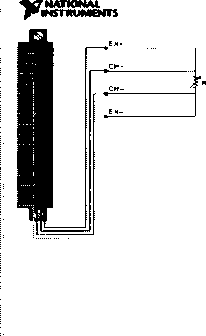

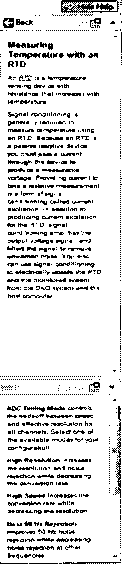

  • 7.3.4 Перейти во вкладку «Connection Diagram» (рисунок 5). Соединить с помощью проводов в соответствии со схемой соединений, отображаемой в окне программы, клеммы соответствующих декад магазина сопротивления с контактами терминального блока.

Fite ЬМ Vte» Toote Operate Н< а М Му System

л !J Gets NetgbbcrHocd

* -ХЛ M-OAQtna TMi

Totepte SZ17

a «Deyiceand5nterf.ee

л N1 cDAQ-9172 'cOAQl'

< l:M9217'cDAQlMo<tl* „4. Netwotk. Device

■. Scale

:■ 63 Software

:• ЧЙ Remote. Systems

Рисунок 5.

  • 7.3.5 Перейти обратно на вкладку «NI-DAQmx Task» (рисунок 6), в окне настроек канала выбрать вкладку «Device» (1) и в выпадающем меню выбрать режим высокой скорости измерений «High Speed» (2).

    OjwWe

    •« S9 Му System                        |

    I о -~«М Dita Neighfcciboasf            ;

    ;       л N:-CAQrrot Tasks            !

    i            (ijfПоверкаОДТ          i

    • ф Devices вод Interfaces a & NT сРАС-9П2 "cDAQl*

    # I; N1921? 'cDAQlModF

    .Ji, Network Devices

    ■ Sceles /)j Software

    ■ 88 Remote System?

    Charnel

    ЧЛх

    Temper аиле

    -2К.С27И?

    [»;]; Оетблу Type

    » tfl-OAQmsr T»i* ;^Cor»nectK>nt>#gr»m j

    BBKHBBKDQi

Рисунок 6.

  • 7.3.6 Последовательно устанавливать на магазине сопротивлений значения сопротивления в соответствии с таблицей 3. Зафиксировать измеренные модулем значения температуры для каждого установленного значения сопротивления и внести их в таблицу. Режим измерений запускать нажатием кнопки «Run» (3) на верхней панели вкладки «NI-DAQmx Task» (рисунок 6). Рассчитать для каждого установленного значения сопротивления (температуры) значение абсолютной погрешности измерений температуры Л Т (°C) по формуле (I):

/1Т=Т-ТЭ,                                   (I)

где Тэ - значение температуры, соответствующее установленному на магазине сопротивлению и рассчитанное по уравнению НСХ для платиновых термометров сопротивления (ГОСТ 8.625-2006, а=0,00385оС'’), °C;

Т - измеренное модулем значение напряжения, °C.

Таблица 3

Установленные на магазине значения сопротивления, Ом

Соответствующие значения температуры Тэ, °C

Измеренные значения температуры Т, °C

Абсолютная погрешность измерений температуры Л Т, °C

18,52 (185,2)

-200

60,26 (602,6)

-100

100,00 (1000)

0

175,86(17858,6)

200

247,09 (2470,9)

400

313,71 (3137,1)

600

375,70 (3757,0)

800

В скобках приведены значения устанавливаемого сопротивления для модуля NI 9226.

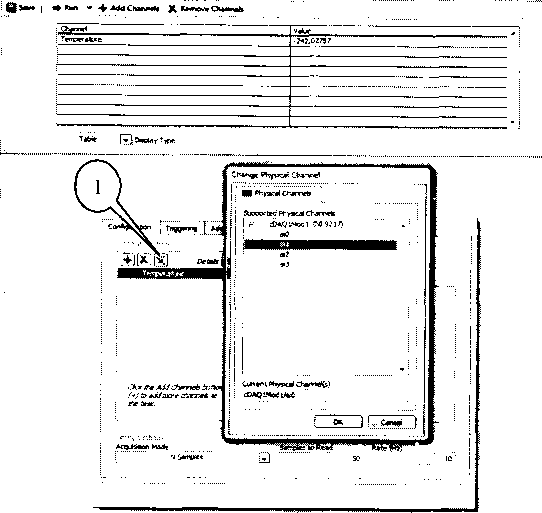

  • 7.3.7 Выполнить операции по п.п. 7.3.4 - 7.3.6 для каждого из каналов модуля. Для переключения каналов (рисунок 7) нажать кнопку (I), выбрать требуемый канал и нажать кнопку «ОК».

    mrr-nif'tf Л Aulom

в КЗ My System

ГЭ Data ‘Jeijhborbooo л M-DA.Qmx Tarts

{ * Поаергл 3217

л 9       anc interfaces

a & NJ cDAQ-3172 4DAQ1*

< 1; N19217‘cDAQlModl ,4 Netwerfr Dev-c«

> M Scries

Software

- S Remote Systems

М-DAQm» Там :^Conrtect>on Diagram;

Measuring Temnerabire with

SB**

Рисунок 7

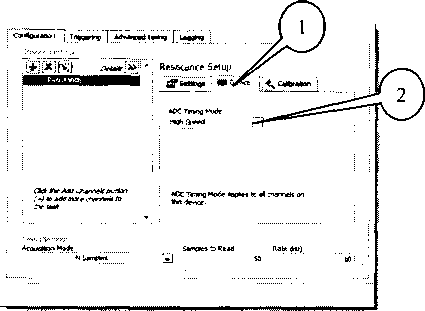

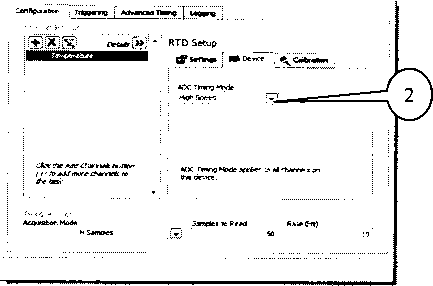

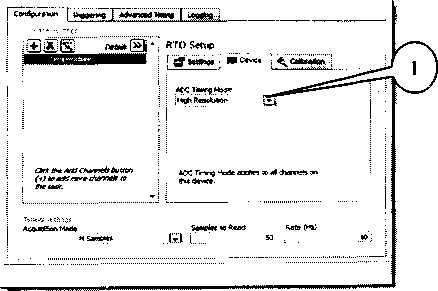

  • 7.3.8 Во вкладке «Device» (рисунок 8) в выпадающем меню выбрать режим высокого разрешения «High Resolution» (1). Выполнить операции по п.п. 7.3.4 - 7.3.7.

    We Fsfcf Vmw Taote OpeseW Help

    л И My System л ТЛ Data Neighbo'bocd

    •* NTC-AQiw Tasks "к»ерк»921?

    - < Devices anc interfeces

    i <& N1 cDAQ-SlW "cDAOr Ц 1-M»21?'cOAQlModT j, NetwS’k Devices

    ;■ *Л Scales

    .. £3 Scftwwe

    ■- № ternote Systems

    Q Ssve J......... Run /у Add Channel» X Remove Channel*

    , • :{■» NT- OAQm* Tail -^CwwHBcSon thagiamj

    Рисунок 8.

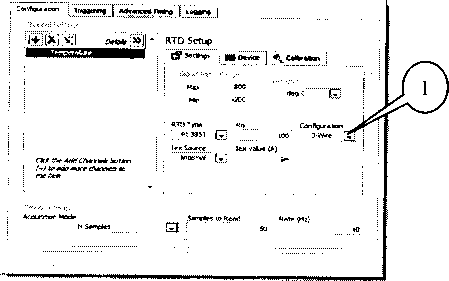

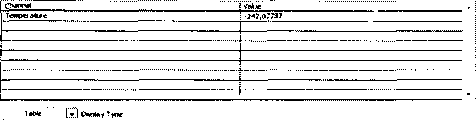

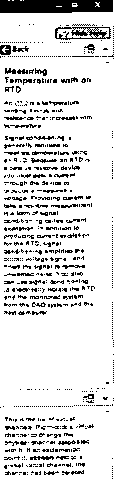

  • 7.3.9 Во вкладке «Settings» (Рисунок 9) выбрать 3-х проводную схему подключения (2) и провести операции по п.п. 7.3.4 - 7.3.8

a* Run

Сит^ “     * "     " "     ...............................

VaMt                                         -     -

ТетрпаЪде

•242,02737

.....................................

M«A»iirtng Femperauire with ап

РВСМ'/Тяж

; |(и» N!-0AQm« Task СоЯпесЬрп &tagram:

Рисунок 9

  • 7.3.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры находятся в пределах, указанных в таблицах, °C: Измеритель сопротивления и температуры модульный N19216

с четырехпроводной схемой подключения ТС

Диапазон измерений температуры, °C

В режиме высокого разрешения

В режиме высокой скорости измерений

От - 200 до 150

± 0,4 °C

± 0,5 °C

От 150 до 850

± 1,0 °C

± 1,1 °C

с трехпроводной схемой подключения ТС

Диапазон измерений температуры, °C

В режиме высокого разрешения

В режиме высокой скорости измерений

От - 200 до 150

± 0,5 °C

± 0,6 °C

От 150 до 850

± 1,0 °C

± 1,1 °C

Измеритель сопротивления и температуры модульный N19217

с четырехпроводной схемой подключения ТС

Диапазон измерений температуры, °C

В режиме высокого разрешения

В режиме высокой скорости измерений

От - 200 до 150

± 0,35 °C

± 0,45 °C

От 150 до 850

± 1,0 °C

± 1,1 °C

с трехпроводной схемой подключения ТС

Диапазон измерений температуры, °C

В режиме высокого разрешения

В режиме высокой скорости измерений

От - 200 до 150

± 0,5 °C

± 0,6 °C

От 150 до 850

± 1,0 °C

± 1,1 °C

Измеритель сопротивления и температуры модульный N19226

Диапазон измерений температуры, °C

В режиме высокого разрешения

В режиме высокой скорости измерений

От - 200 до 150

± 0,5 °C

± 0,6 °C

От 150 до 850

± 1,1 °C

± 1,2 °C

В противном случае модуль бракуется и направляется в ремонт или для проведения

настройки.

  • 7.4 Определение абсолютной погрешности измерений сопротивления

Определение абсолютной погрешности измерений сопротивления проводить только для модулей N1 9216 и N1 9226.

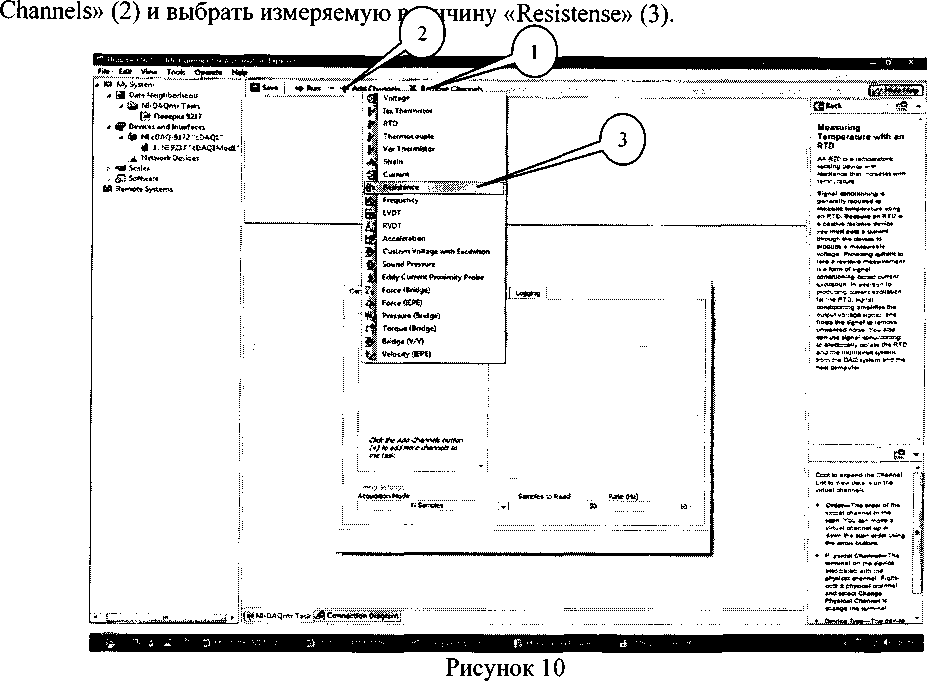

7.4.1В диалоговом окне (рисунок 10) удалить каналы измерений температуры нажатием кнопки «Remote Channels» (1). В окне настроек каналов нажать кнопку каналов «Add

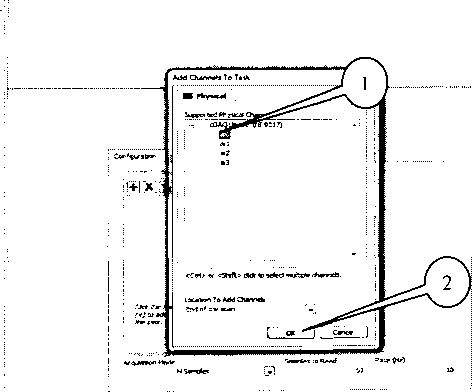

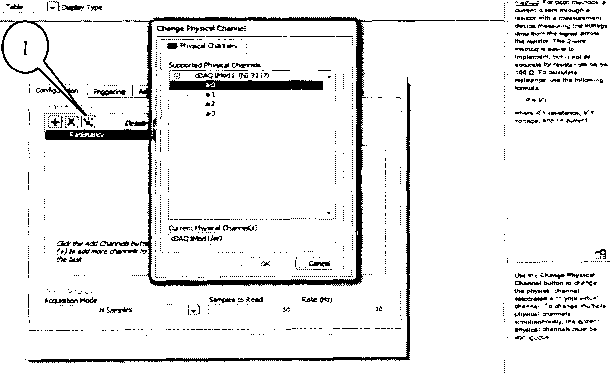

7.4.2 В появившемся окне (рисунок 11) в перечне каналов выбрать канал «а!8» (1) и нажать кнопку «ОК» (2).

"• еЗй •>       ’('I

М Му System л Цз8 Nesghhofhon

Scrnafe System»

Пс*<р«л9а7 л Sf Ве-лсм aixl Interface л & NlcPAQ MTi'cDAQl’ g ЬМКПЧМфМоЛ л Net«ve<k frevtces

, ii|SsM-OAQm.T1(tk!^§'Connertwn0(»g^m;

Рисунок 11.

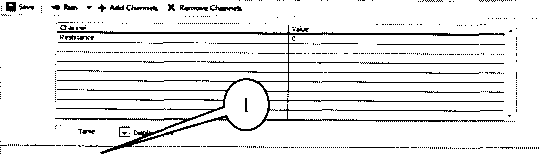

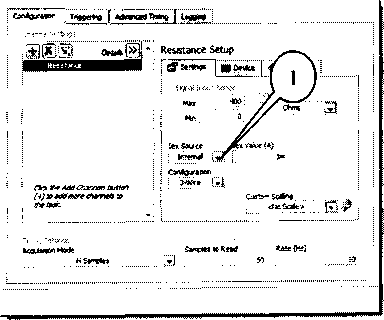

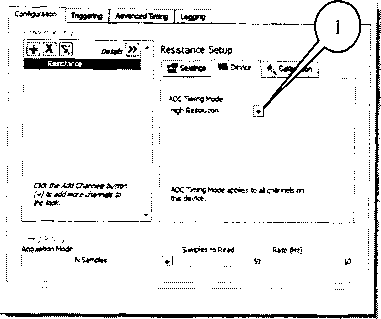

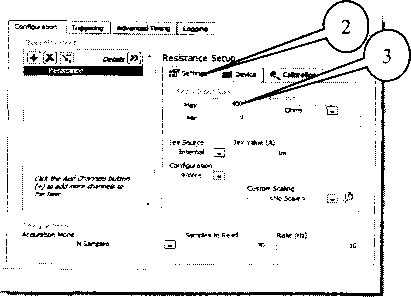

7.4.3 Во вкладке (рисунок 11) установить табличный вид отображения измеренной информации «Table» (1) , а в окне «Configuration» во вкладке «Setting» (2) установить все параметры в соответствии с рисунком 12, при этом для модуля N1 9226 для верхнего предела измерений (3) должно быть установлено значение 4000 (Ом).

-Мш» loot* OparateHWp

• М Му System а : J    Neighnomood

* «Й Nl-OAQmxTasks {■» П«аерм9217 л     Devices and Interfit es

« MrfUQ frlU 'cClAQr £ 1-N19217 "cDAQlMod

& «Й| Sr.les.

;• Software

§3 P.erfwrfe Systems

Рисунок 12.

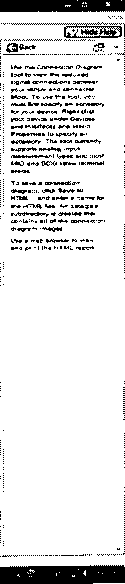

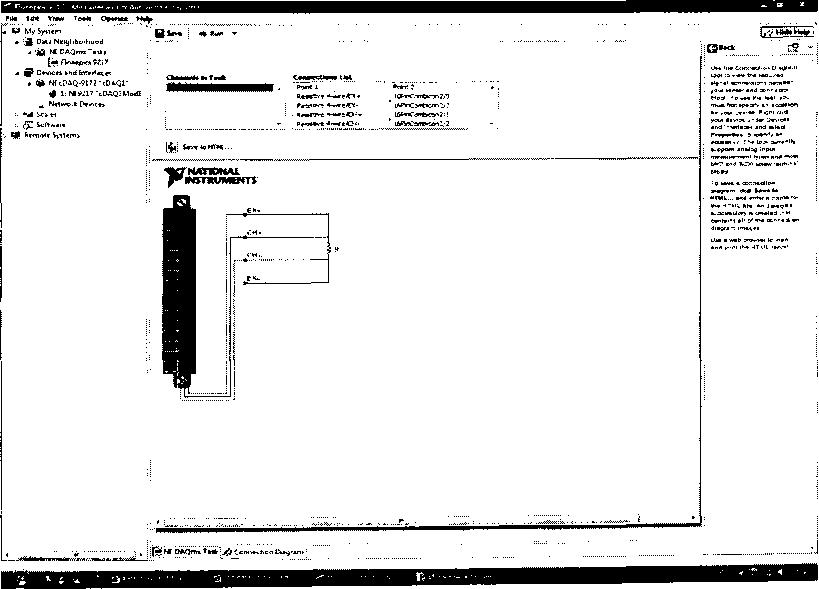

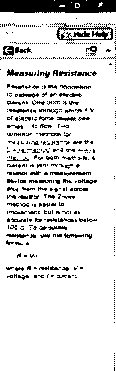

7.4.4 Перейти во вкладку «Connection Diagram» (рисунок 13). Соединить с помощью

проводов в соответствии со схемой соединений, отображаемой в окне программы, клеммы соответствующих декад магазина сопротивления с контактами терминального блока.

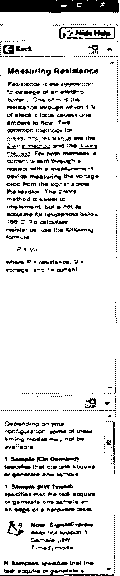

Рисунок 13.

  • 7.4.5 Перейти обратно на вкладку ««NI-DAQmx Task» (рисунок 14), в окне настроек канала выбрать вкладку «Device» (1) и в ней в выпадающем меню выбрать режим высокого разрешения «High Speed» (2).

    R* Sdit View TwH» Optwte Http

    ■4 5U My System                        :• |

    ' a Data Neighuorhoou          : >■-

    a NI-DAQmx Tasks

    {5* Do«epr.« 9227 a fjj! Devices »<xl interfaces

    • Sil NIcPAQ S172'<3AQ’-4 L:№9217*cDAQ>MocU Д Network Devk«

    ■;      Scsles

    ■     Scftw»’e

    ;• © Sernote Systems

    Рисунок 14.

    :[i* tS-DAQrrx 7»s« Connection Diagram:

  • 7.4.6 Последовательно устанавливать на магазине сопротивлений значения сопротивления в соответствии с таблицей 4. Зафиксировать измеренные модулем значения сопротивления для каждого установленного значения и внести их в столбец «Режим High Speed» таблицы 4 для модуля N1 9216 и таблицы 5 для модуля N1 9226. Режим измерений запускать нажатием кнопки «Run» (3) на верхней панели вкладки «NI-DAQmx Task» (рисунок 14). Рассчитать для каждого установленного значения сопротивления значение абсолютной погрешности измерений J R (Ом) по формуле (2):

Л R = R - R„                                    (2)

где R3 - установленное на магазине сопротивление, Ом;

R - измеренное модулем сопротивление, Ом. Таблица 4

Установленные на магазине значения сопротивления R3, Ом

Измеренные значения сопротивления R, Ом

Абсолютная погрешность измерений J R, Ом

Допускаемые значения абсолютной погрешности, Ом

Режим High Speed

Режим High Resolution

Режим High Speed

Режим High Resolution

Режим High Speed

Режим

High Resolution

0

0,11

0,08

50

0,13

0,11

100

0,16

0,13

200

0,21

0,18

300

0,25

0,23

400

0,30

0,28

Таблица 5

Установленные на магазине значения сопротивления R3, Ом

Измеренные значения сопротивления R, Ом

Абсолютная погрешность измерений J R, Ом

Допускаемые значения абсолютной погрешности, Ом

Режим High Speed

Режим High Resolution

Режим High Speed

Режим High Resolution

Режим High Speed

Режим High Resolution

0

1,10

0,83

50

1,13

0,86

100

1,14

0,89

200

1,22

0,95

300

1,27

1,00

400

1

1,33

1,06

  • 7.4.7 Выполнить операции по п.п. 7.4.4 - 7.4.6 для каждого из каналов модуля. Для переключения каналов (рисунок 15) нажать кнопку (1), выбрать требуемый канал и нажать кнопку «ОК».

    -Ч fctf* vew ‘csis Ореяве ■

    4 М Му System л Data neighborhood

    • Ш hS- OAQnw ft ПТО,Ж1 л ф Devices »nd kittdaces

    t <St W cDAQ-9172 •eOAQl* < 1: NIS«? -cDAQlModV Netwotk Devices

    : M Scales

    : 57 5cHw»r<

    Remote Systems

    Qsw*

    J»-, ИкННйЯ

    QBecfc ____ -9

    Measuring Resistant*

    Рисунок 15.

Кий/......... Add СЬеллеК X- Remove Chemtts ■

CMrv*.

0

-- --- ------

- — - — - — ---- - -

  • 7.4.8 Во вкладке «Device» (рисунок 16) в выпадающем меню выбрать режим высокого разрешения «High Resolution» (1). Выполнить операции по п.п. 7.4.4 - 7.4.7. Измеренные значения сопротивления заносить в столбец High Resolution таблиц 4 и 5.

    Н* Uft       look Operate Help

    <a ZX МуЗуяегп а Я D»U Neghbcbooi л Ni-OAQn-u Tasks {^поасрмагп

    4 jp Devices and interfaces e fcflcDAG-enrdW

    -i Network Devices

    > "M Scai«

    ■• £p Scftwsre

    v itaruxe Systems

    Run » +• Add Channels X Remove Owsnets.

    oirmet                     .............................................

    viue............................................... .......................

    Resiitarre

    3

    J**            type

    ‘CJfacfc

    H3

    Measuring Resistance

"ttt       "...... ; f :'!»t fS-OAQrrr j^Ccnneebon tkrorem:

w$asa£Sifes2?4aiSSStf$ffi!£&:S—; .................................v——....... -................

Рисунок 16.

  • 7.4.9 Во вкладке «Settings» (Рисунок 17) выбрать 3-х проводную схему подключения (1) и провести операции по п.п. 7.4.4 - 7.4.8, при этом результаты измерений для модуля N1 9216 занести в таблицу 6.

    Kte tri* Vie* Took Operate Help

    - Ф My System               H gfcw j * Run • 4* AddChaPMfe X ветолОииаЛ

    a t>4?* Nftqhhorhood

    a 49 NtOAQou Tasks                      [ Owvsei

    (ii Поасрка S217                        j Resstance_____________________________________

    л 9 Devicesandlnterfices                       '■______________________________________________

    a ® WcDAq-9172'cOAQr              __________________________________

    < 1: N19217 •cOAQlModi’:              I-------

    Network Oevices                            —............ ———— ..............

    ; $ce|eJ _ .

    ■ Zy; Software

    > {gg Remote Systtnw

    .......I?** QoeMyType

    0** _ _    . _гя -,

    Measuring Resistance

    iS

    Рисунок 17.

Таблица 6

Установленные на магазине значения сопротивления R,, Ом

Измеренные значения сопротивления R. Ом

Абсолютная погрешность измерений A Fi, Ом

Допускаемые значения абсолютной погрешности. Ом

Режим

High Speed

Режим High Resolution

Режим High Speed

Режим High Resolution

Режим High Speed

Режим High Resolution

0

0,13

0,10

50

0.15

0.13

100

0,18

0,15

200

0,22

0,20

300

0,27

0,25

400

0,32

0,29

  • 7.4.10 Результаты поверки считать положительными, если значения абсолютной погрешности измерений сопротивления постоянному току находятся в пределах, указанных в таблицах 4. 5 и 6. В противном случае модуль бракуется и направляется в ремонт или для проведения настройки.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки заносятся в протокол поверки.

  • 8.2 11ри положительных результатах поверки оформляется свидетельство о поверке.

  • 8.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

    В. Су пру шок

Главный метролог ООО «КИА»

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
