Государственная система обеспечения единства измерений

Импульсные характериографы интегральных схем ИХИС

Методика поверки

ВТМЕ.26.51.43.120.013 МП

Д.Р. Васильев

В.И. Смирнов

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

И.о. главного метролога ООО «МИП УСТ»

г. Москва

2018

Настоящая методика поверки распространяется на импульсные характериографы интегральных схем ИХИС (далее по тексту - характериографы), изготавливаемые ООО «МИП УСТ», и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице I.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодической

Внешний осмотр

6.1

да

да

Опробование и идентификация

6.2

да

да

Определение сопротивления измерительного резистора

6.3

да

да

Определение погрешностей измерения напряжения, установки амплитуды импульсов тока и установки длительности импульсов в режиме 1

6.4

да

да

Определение погрешностей измерения напряжения и установки амплитуды импульсов тока в режиме 2

6.5

да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Для проведении поверки рекомендуется применять средства поверки, указанные в таблице 1.

Таблица 2 - Рекомендуемые средства поверки

Наименование

Требуемые характеристики

Рекомендуемое средство поверки, per. № реестра

Омметр

Относительная погрешность измерения сопротивления от 0,9 до 1,1 Ом не более ±0,2 %

Мультиметр цифровой

Keithley 2001 per. № 25787-08

Вольтметр постоянного напряжения

Относительная погрешность измерения постоянного напряжения от 0,1 до 3 В не более ±0,2 %

Осциллограф

Относительная погрешность измерения временных интервалов от 100 мс до 10 с не более ±0,2 %

Осциллограф цифровой

Tektronix TDS3012C per. № 41693-09

  • 2.2 Для поверки характериографа необходимо использовать измерительный резистор (входит по заказу в комплект поставки характериографа) с номиналом (1,00±0,05) Ом и мощностью рассеяния 10 Вт.

  • 2.3 Допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик характериографов с требуемой точностью, указанной в таблице 2.

  • 2.4 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь документы о поверке.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица с высшим или среднетехническим образованием, имеющие практический опыт в области электрических измерений.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

11ри проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей».

Во избежание несчастного случая и для предупреждения повреждения характериографа и средств поверки необходимо обеспечить выполнение следующих требований:

  • - подсоединение характериографа и средств поверки к сети должно производиться с помощью входящих в их комплекты сетевых кабелей;

  • - заземление характериографа и средств поверки должно производиться посредством заземляющих контактов сетевых кабелей;

  • - присоединения характериографа и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с характериографом при снятых крышках или панелях;

  • - запрещается работать с характериографом в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с характериографом в случае обнаружения его повреждения.

5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия:

  • - температура воздуха в помещении (23 ±3) °C;

  • - относительная влажность воздуха от 30 до 70 %;

  • - атмосферное давление от 84 до 106.7 кПа;

  • - напряжение сети электропитания (220 ±11) В, частота сети (50 ±0,5) Гц.

6 ПРОВЕДЕНИЕ ПОВЕРКИ 6.1 Внешний осмотр и подготовка к поверке
  • 6.1.1 При проведении внешнего осмотра проверяются:

  • - комплектность характериографа;

  • - отсутствие механических повреждений;

  • - четкость фиксации органов управления и коммутации;

  • - чистота гнезд, разъемов и клемм характериографа;

  • - исправность состояния соединительных проводов и кабелей;

  • - однозначность и четкость маркировки.

При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого характериографа, его направляют в ремонт.

  • 6.1.2 Перед началом работы следует изучить руководство по эксплуатации характериографа, а также руководства по эксплуатации применяемых средств поверки.

  • 6.2.3 Подсоединить характериограф и средства поверки к сети электропитания.

Кнопкой «СЕТЬ» включить питание прибора, при этом должен быть слышен звуковой сигнал (тройной «тик»).

  • 6.2.3 Перед началом выполнения операций средства поверки и характериограф должны быть выдержаны во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева характериографа 20 минут.

    БТМЕ.26.51.43.120.013МП

    ИХИС. Методика поверки. 20.12.2018

    стр. 3 из 10

6.2 Опробование и идентификация
  • 6.2.1 Установить переключатель режимов работы характериографа в положение «Схема 1»..

  • 6.2.2 Подключить характериограф к USB-порту компьютера.

  • 6.2.3 Включить управляющий компьютер. Загрузить программу LED Meter.

62А В главном окне программы LED Meter проверить индицируемый идентификационный номер версии программы. Он должен быть не ниже v.9.1.

  • 6.2.5 Выполнить соединения:

  • - подсоединить измерительный резистор к выходному разъему характериографа: красный вывод «+» резистора к выводу «А», черный вывод «-» резистора к выводу «К»;

  • - используя кабель типа BNC с переходами на кабели с вилками «banana», присоединить к потенциальным выводам измерительного резистора входной разъем канала осциллографа.

  • 6.2.6 Установить на характериографе режим формирования однократного импульса тока.

Установить на осциллографе коэффициент отклонения 100 мВ/дел, коэффициент развертки 1 с/дел.

Клавишей «Пуск!» инициировать процесс.

На дисплее осциллографа должен отобразиться однократный импульс напряжения.

  • 6.2.7 Установить на характериографе режим формирования серии импульсов тока. Клавишей «Пуск!» инициировать процесс.

На дисплее осциллографа должна отобразиться серия импульсов напряжения.

  • 6.2.8 Установить на характериографе режим формирования ШИМ-импульсов тока. Установить на осциллографе коэффициент развертки 200 мкс/дел.

Клавишей «Пуск!» инициировать процесс.

На дисплее осциллографа должна отобразиться серия ШИМ-импульсов напряжения.

Результаты проверки по операции считать положительным, если:

  • - идентификационный номер версии программы не ниже v.9.1;

  • - на осциллографе отображаются импульсы напряжения в соответствии с заданными на характериографе режимами.

6.3 Определение сопротивления измерительного резистора
  • 6.3.1 Отсоединить разъем кабеля измерительного резистора от выходного разъема характериографа,

  • 6.3.2 Выполнить соединение потенциальных выводов измерительного резистора, показанного на рисунке 1, с клеммами мультиметра по 4-х проводной схеме.

  • 6.3.3 Установить на мультиметре режим измерения сопротивления по 4-х проводной схеме.

  • 6.3.4 Зафиксировать отсчет сопротивления Инзм на мультиметре. Данное значение сопротивления измерительного резистора будет использоваться при выполнении операций поверки.

Рисунок 1 - Вид измерительного резистора

6.4 Определение погрешностей измерения напряжения, установки амплитуды импульсов тока и установки длительности импульсов в режиме 1
  • 6.4.1 Присоединить измерительный резистор к выходному разъему' характериографа: красный вывод «+» резистора к выводу «А», черный вывод «-» резистора к выводу «К».

  • 6.4.2 Используя кабель BNC с переходом на кабели «banana» и кабели «banana», присоединить к потенциальным выводам измерительного резистора входные гнезда мультиметра и входной разъем канала осциллографа, соблюдая полярность.

  • 6.4.3 Установить на мультиметре режим измерения постоянного напряжения с автоматическим выбором предела измерения.

  • 6.4.4 Установить на канале осциллографа коэффициент развертки 1 с/дел, коэффициент отклонения 0,5 В/дел, функцию измерения длительности положительного импульса.

  • 6.4.5 Произвести предварительный прогрев прибора, для чего перейти в режим формирования серии импульсов, установить выбором из списка значение тока П-р равным 1000 мА, длительность импульса 3000 мс, частоту 25 Гц (рисунок 2). Клавишей «Пуск!» инициировать процесс формирования импульсов тока для прогрева прибора до появления на экране результатов измерения и выключения вентилятора прибора.

  • 6.4.6 Перейти в режим формирования однократного импульса, установить длительность импульса 3000 мс.

  • 6.4.7 Установить выбором из списка значение силы тока 1гр равным 2750 мА.

а)                                               б)

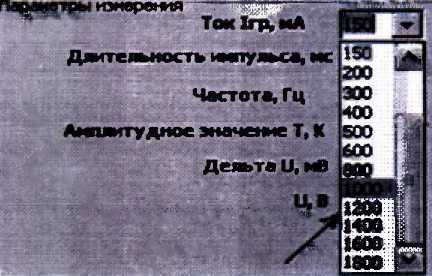

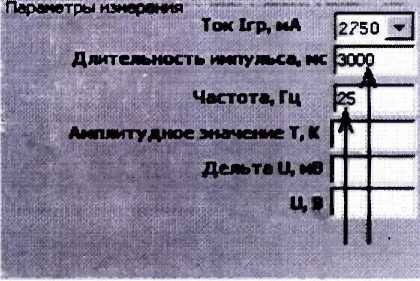

Рисунок 2 - Фрагменты главного окна для установки параметров измерения: а) амплитуды импульсов греющего тока 1^,; б) длительности импульсов и частоты модуляции

  • 6.4.8 Клавишей «Пуск!» инициировать процесс формирования импульса тока.

В середине времени следования импульса зафиксировать отсчет напряжения Um на мультиметре (округлив до 0,001 В) и записать его в столбец 2 таблицы 1.

Сразу по окончании следования импульса записать отсчет длительности импульса Тм на осциллографе в столбец 2 таблицы 3.

По окончании импульса записать отсчет напряжения Ux на характериографе (строка «U» в правом верхнем углу окна программы) в столбец 3 таблицы 1 (округлив до 0,001 В).

  • 6.4.9 Рассчитать измеренную амплитуду импульса тока по формуле 1м = им/Иизм, где Яизм -зафиксированное в пункте 6.3 значение сопротивления измерительного резистора.

Записать результат в столбец 2 таблицы 2 (округлив до 1 мА).

  • 6.4.10 Выполнить действия по пунктам 6.4.7, 6.4.8, 6.4.9 для остальных значений силы тока, указанных в столбце 1 таблиц 1,2.

Таблица 1 - Погрешность измерения напряжения в режиме 1

Установленная сила тока 1гр, мА

Отсчет Um на мультиметре,

В

Отсчет Ux на характериографе, В

Абсолютная погрешность (Ux - Um), В

Пределы абсолютной погрешности, В

1

2

3

4

5

2750

±0,093

2500

±0,085

2250

±0,078

2000

±0,070

1800

±0,064

1600

±0.058

1400

±0,052

1200

±0,046

1000

±0,040

800

±0,034

600

±0,028

500

±0,025

400

±0,022

300

±0,019

200

±0,016

150

±0,014

ПРИМЕЧАНИЕ: пределы абсолютной погрешности рассчитаны по формуле ±(0,

03-U + 0.01)B,

где U = Ipp-R, 1гр — значение силы тока [A], R = 1 Ом -значение сопротивления измерительного резистора.

Таблица 2 - Погрешность установки амплитуды импульсов тока в режиме 1

Установленная сила тока 1, мА

Результат 1м = Um/R, мА

Абсолютная погрешность (1м - 1гр), мА

Пределы абсолютной погрешности, мА

1

2

3

4

2750

±93

2500

±85

2250

±78

2000

±70

1800

±64

1600

±58

1400

±52

1200

±46

1000

±40

800

±34

600

±28

500

±25

400

±22

300

±19

200

±16

150

±14

ПРИМЕЧАНИЕ: пределы абсолютной погрешности рассчитаны по формуле ±(0,03- 1гр + 10) мА, где 1 - значение силы тока [мА].

Таблица 3 - Погрешность установки длительности импульсов тока

Установленная длительность импульса Тх, мс

Измеренная длительность импульса Тм, мс

Абсолютная погрешность (Тм-Тх), мс

Пределы абсолютной погрешности, мс

1

2

3

4

3000

±60

ПРИМЕЧАНИЕ: пределы абсолютной погрешности рассчитаны исходя из значения допускаемой относительной погрешности ±2 %.

  • 6.4.11 Вычислить значения абсолютной погрешности для каждого из значений параметров, указанных в таблицах 1,2,3:

  • - абсолютная погрешность измерения напряжения (Ux - Um), записать результаты в столбец 4 таблицы 1;

  • - абсолютная погрешность установки амплитуды импульсов тока (1м -1 гр), записать результаты в столбец 3 таблицы 2;

  • - абсолютная погрешность установки длительности импульсов (Тм - Тх), записать результаты в столбец 3 таблицы 3.

Результаты поверки по операции считаются положительными, если значения абсолютной погрешности параметров находятся в пределах допускаемых значений, указанных в последнем столбце таблиц 1,2,3.

6.5 Определение погрешностей измерения напряжения и установки амплитуды импульсов тока в режиме 2
  • 6.5.1 Установить переключатель режимов работы характериографа в положение «Схема 2».

  • 6.5.2 Присоединить измерительный резистор к выходному разъему характериографа: красный вывод «+» резистора к выводу «А», черный вывод «-» резистора к выводу «-5В», дополнительный средний вывод резистора к выводу «К».

  • 6.5.3 Используя кабели «banana», присоединить к потенциальным выводам измерительного резистора входные гнезда мультиметра, соблюдая полярность.

  • 6.5.4 Установить на мультиметре режим измерения постоянного напряжения с автоматическим выбором предела измерения.

  • 6.5.5 Произвести предварительный прогрев прибора, для чего перейти в режим формирования серии импульсов, установить выбором из списка значение тока 1^ равным 1000 мА, длительность импульса 3000 мс, частоту 25 Гц (рисунок 2). Клавишей «Пуск!» инициировать процесс формирования импульсов тока для прогрева прибора до появления на экране результатов измерения и выключения вентилятора прибора.

  • 6.5.6 Перейти в режим формирования однократного импульса, установить длительность импульса 3000 мс.

  • 6.5.7 Установить выбором из списка значение силы тока 1,-р равным 2750 мА.

  • 6.5.8 Клавишей «Пуск!» инициировать процесс формирования импульса тока.

В середине времени следования импульса зафиксировать отсчет напряжения Um на мультиметре (округлив до 0,001 В) и записать его в столбец 2 таблицы 4.

По окончании импульса записагь отсчет напряжения Их на характериографе (строка «U» в правом верхнем углу окна программы) в столбец 3 таблицы 4 (округлив до 0,001 В).

  • 6.5.9 Рассчитать измеренную амплитуду импульса тока по формуле 1м = Um/R, где R -зафиксированное в пункте 6.3 значение сопротивления измерительного резистора

Записать результат в столбец 2 таблицы 5 (округлив до 1 мА).

  • 6.5.10 Выполнить действия по пунктам 6.5.7, 6.5.8, 6.5.9 для остальных значений силы тока, указанных в столбце 1 таблиц 4,5.

  • 6.5.11 Вычислить значения абсолютной погрешности для каждого из значений параметров, указанных в таблицах 4,5,6:

  • - абсолютная погрешность измерения напряжения (Ux - Um), записать результаты в столбец 4 таблицы 4;

  • - абсолютная погрешность установки амплитуды импульсов тока (1м - 1гр), записать результаты в столбец 3 таблицы 5;

  • - абсолютная погрешность установки длительности импульсов (Тм - Тх), записать результаты в столбец 3 таблицы 6.

Результаты поверки по операции считаются положительными, если значения абсолютной погрешности параметров находятся в пределах допускаемых значений, указанных в последнем столбце таблиц 4,5.

Таблица 4 - Погрешность измерения i ьэлияжения в режиме 2

Установленная сила тока Irp, мА

Отсчет Um на мультиметре,

В

Отсчет Ux на характериографе, В

Абсолютная погрешность (Ux - Um), В

Пределы абсолютной погрешности, В

1

2

3

4

5

2750

±0,093

2500

±0,085

2250

±0,078

2000

±0,070

1800

±0,064

1600

±0.058

1400

±0.052

1200

±0,046

1000

±0.040

800

±0,034

600

±0,028

500

±0,025

400

±0,022

300

±0,019

200

±0,016

150

±0,014

ПРИМЕЧАНИЕ: пределы абсолютной погрешности рассчитаны по формуле ±(0,03-U + 0.01) В, где U = Irp-R, Irp - значение силы тока [А]. R = 1,00 Ом - максимальное значение сопротивления измерительного резистора.

Таблица 5 - Погрешность установки амплитуды импульсов тока в режиме 2

Установленная сила тока 1гр, мА

Результат 1м = Um/R, мА

Абсолютная погрешность (1м - Irp), мА

Пределы абсолютной погрешности, мА

1

2

3

4

2750

±93

2500

±85

2250

±78

2000

±70

1800

±64

1600

±58

1400

±52

1200

±46

1000

±40

800

±34

600

±28

500

±25

400

±22

300

±19

200

±16

150

±14

ПРИМЕЧАНИЕ: пределы абсолютной погрешности рассчитаны по формуле ±(0,03-1^ + 10) мА, где Irp - значение силы тока [мА].

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ 7.1 Протокол поверки

По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки

  • - наименование и обозначение поверенного средства измерения

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты определения метрологических характеристик по форме таблиц раздела 7 настоящего документа.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке в обобщенном виде.

7.2 Свидетельство о поверке и знак поверки

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

7.3 Извещение о непригодности

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

В.А. Казимиров

Инженер по метрологии ЗАО «АКТИ-Мастер»

ВТМЕ.26.51.43.120.013 МП

ИХИС. Методика поверки. 20.12.2018

I стр. 10 из 10

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
