Методика поверки «Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-400, РВС-2000» (МП 0603-7-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

« 09 » июня 2017 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

НачальникЛИО-7

Тел.

₽____ Кондаков А. В.

2-62-75; 272-54-55

Казань 2017 г.

• 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 38

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Содержание

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров резервуара

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки ...3

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения базовой высоты резервуара

  • 10.3 Определение внутренних диаметров поясов резервуара

  • 10.4 Измерения высот поясов резервуара

  • 10.5 Определение параметров «мертвой» полости резервуара

    • 10.5.1 Измерение объема неровностей днища

    • 10.5.2 Измерение высоты «мертвой» полости

    • 10.5.3 Измерение координаты точки касания днища грузом рулетки

  • 10.6 Определение объемов внутренних деталей

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-400, РВС-2000. Методика поверки МП 0603-7-2017

ГОСТ 30852.9—2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам.

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы нефти и нефтепродуктов совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 оС .

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема нефти и нефтепродукта в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен нефтью и нефтепродуктом до определенного уровня.

• 3.5 номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6 действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня нефти и нефтепродукта в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

• 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

• 4.1 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

• 5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ± 0,20 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

• 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

• 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от 0 до 20 м по ГОСТ 7502.

• 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

• 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

• 5.2.1.4 Тахеометр электронный Nikon NPR-332 по [1].

• 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

• 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

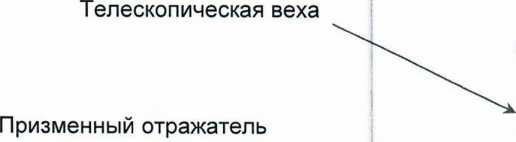

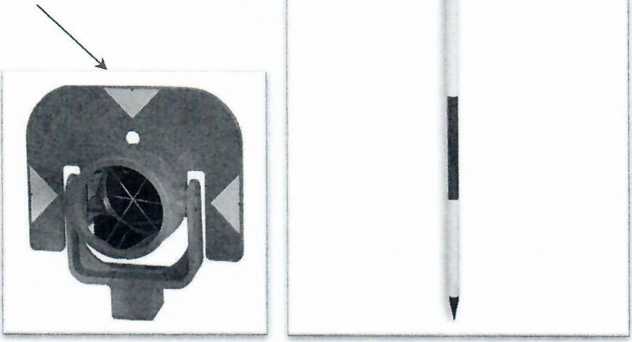

• 5.2.1.7 Веха телескопическая с призменным отражателем (рисунок А. 1).

• 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

• 5.2.3 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

• 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

  • 6.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

  • 7.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

  • 7.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 7.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

  • 7.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

  • 7.6 Измерения параметров резервуара во время грозы категорически запрещены.

  • 7.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 7.8 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

• 8.1.1 Измерения параметров резервуара проводят изнутри его.

• 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков нефти и нефтепродукта, зачищают, пропаривают (при необходимости), промывают и вентилируют.

• 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15)°С.

• 8.1.4 При проведении периодической поверке допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы:

• 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

• 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

• 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр , проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

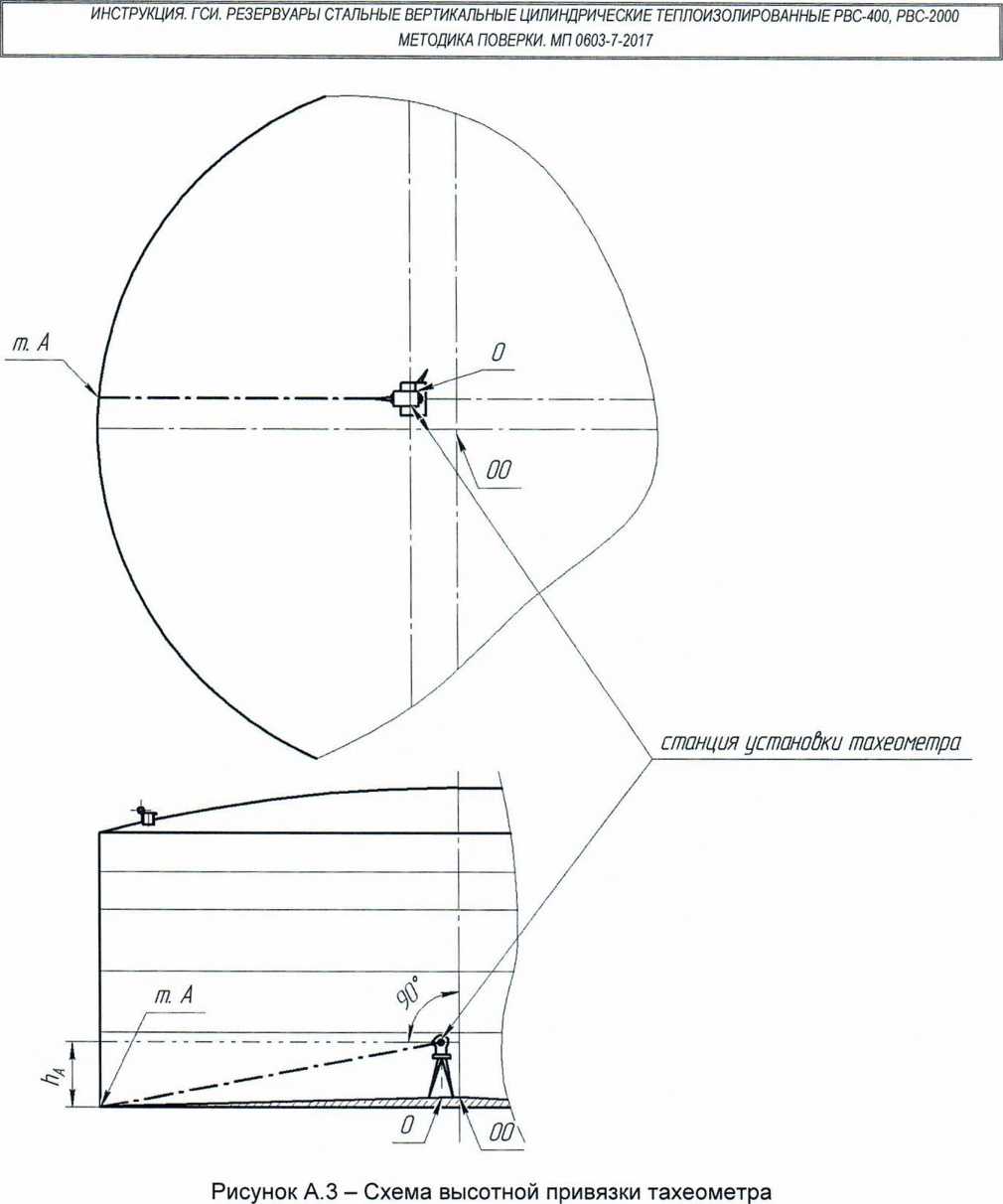

• 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк то точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания h_A, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; Л = 0.

• 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

• 9.2 Операции поверки

9..2.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 2

Таблица 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• - состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

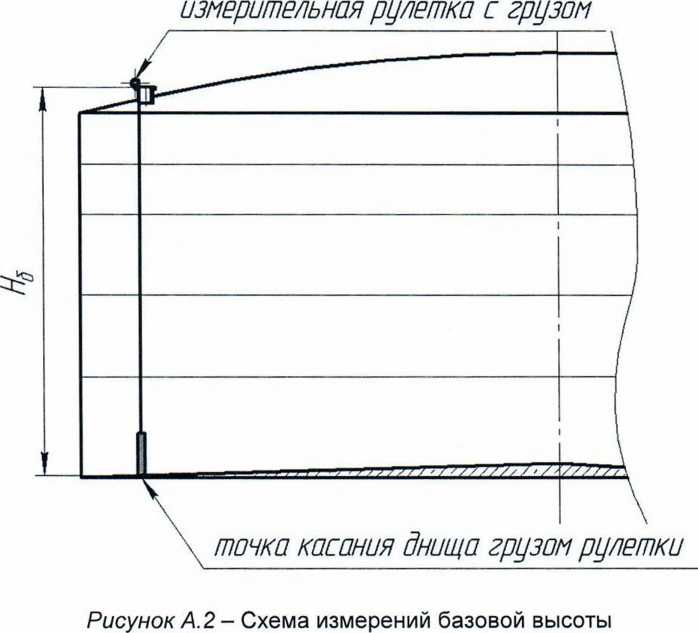

• 10.2.1 Базовую высоту резервуара /7_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.2.2 Результаты измерений базовой высоты с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия - владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Определение внутренних диаметров поясов резервуара

• 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара Ц определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят:

а) для первого пояса - в нижнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

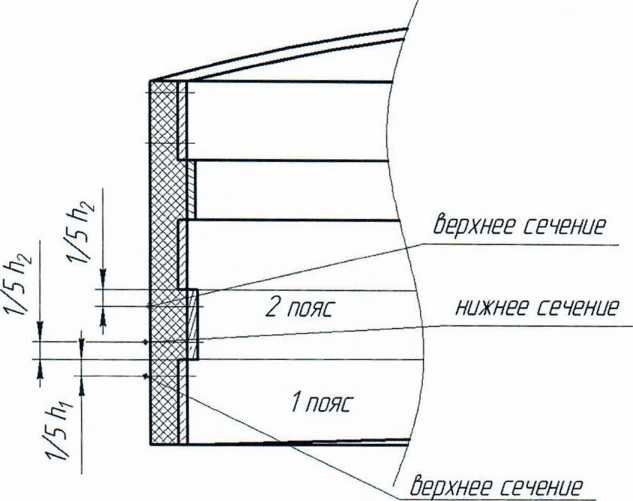

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4).

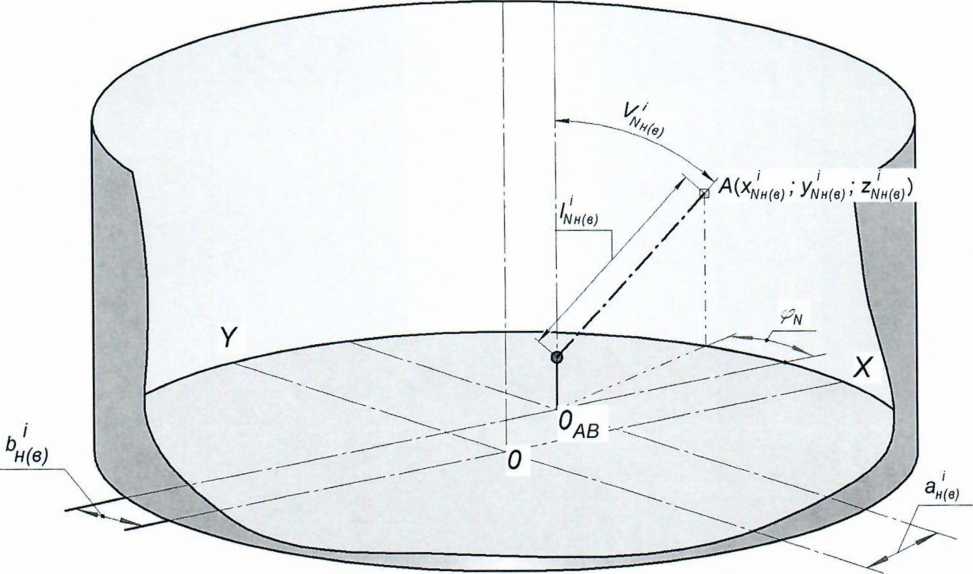

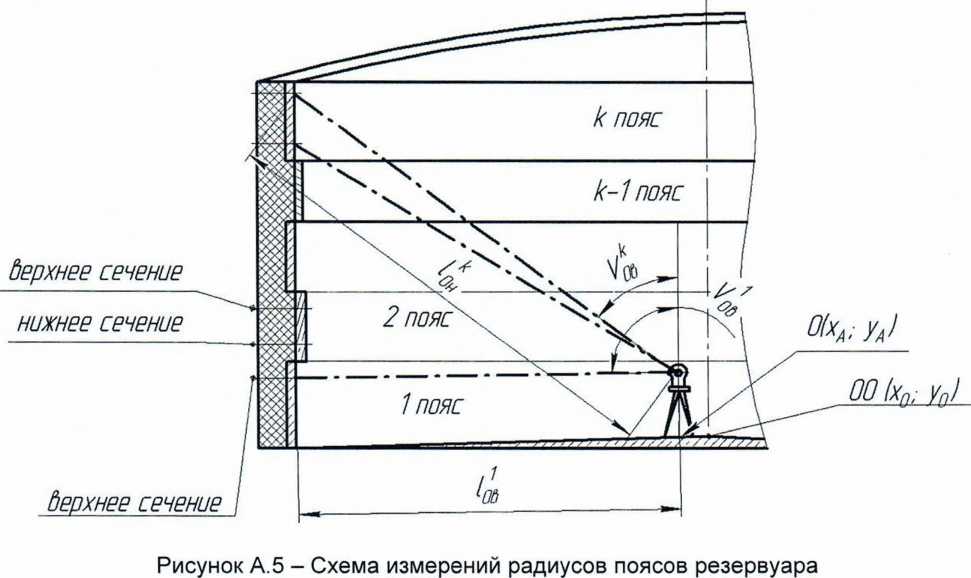

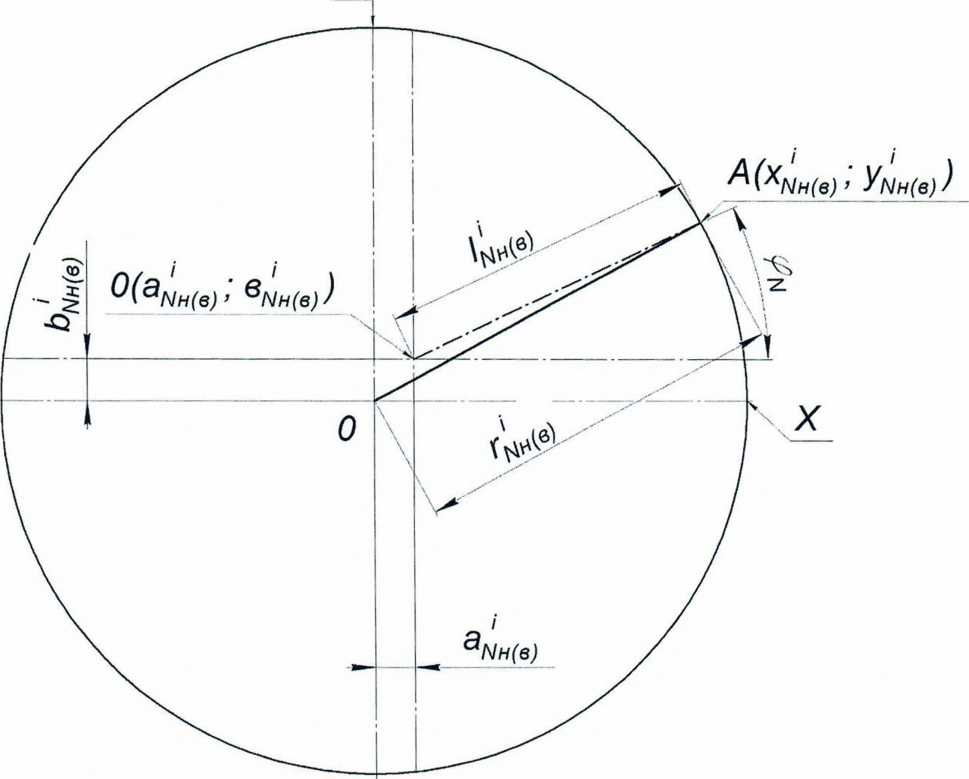

• 10.3.2 Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5).

• 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /д_в , мм; вертикальный угол У₀¹_в , угл. сек.

• 10.3.2.2 Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /д_н , мм; вертикальный угол У₀²_н , у гл. сек.

• 10.3.2.3 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /q_b , мм; вертикальный угол Vq²_b , у гл. сек.

• 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /д_в , мм; вертикальны! углы Vq^Z_b , угл. сек.

Примечание - В обозначениях /q_b и Vq_b верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

• 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6). Фиксируют значение горизонтального угла (pi_H , угл. сек. первой образующей.

• 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют /^_Н(_В) , мм; вертикальные углы .

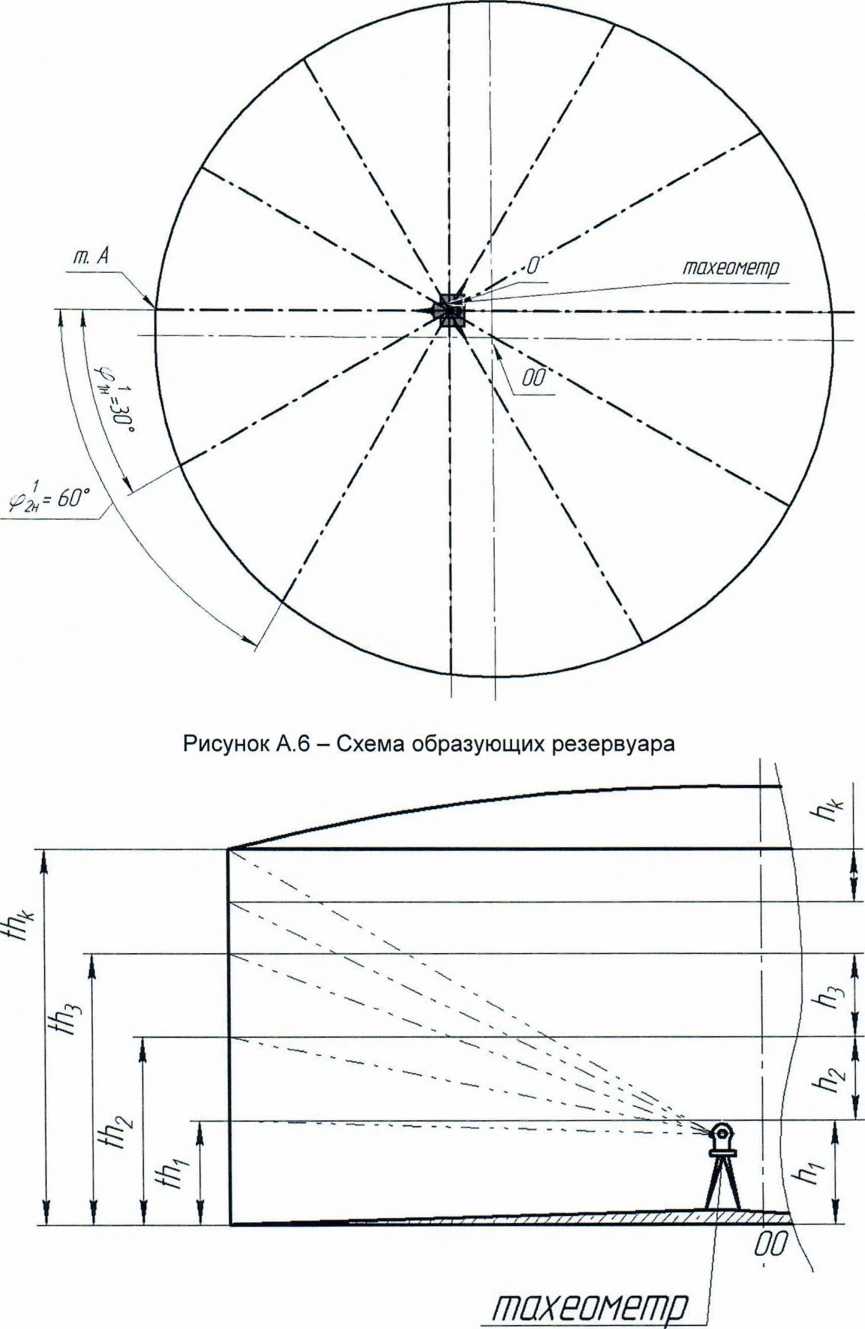

• 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение гори-

1

зонтального угла ф_2н , угл. сек. второй образующей и проводят операции по 10.3.2.1 -10.3.2.6.

• 10.3.2.8 Проводят аналогичные операции на остальных образующих.

• 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

10.4 Измерения высот поясов резервуара

Высоту i-ro пояса резервуара /7_; измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7), при помощи тахеометра, в следующей последовательности.

• 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

• 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

• 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния th2-.-th_k, мм, вышестоящих поясов.

• 10.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища (для РВС-2000);

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

• 10.5.1 Измерение объема неровностей днища

Определение объема неровностей днища         проводят с применением та

хеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, II,...VIII) и 8 радиусов днища (рисунок А.9).

Измерения проводят в следующей последовательности.

• 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения h_Q, мм, (рисунок А.8) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания /?₀, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; h = 0.

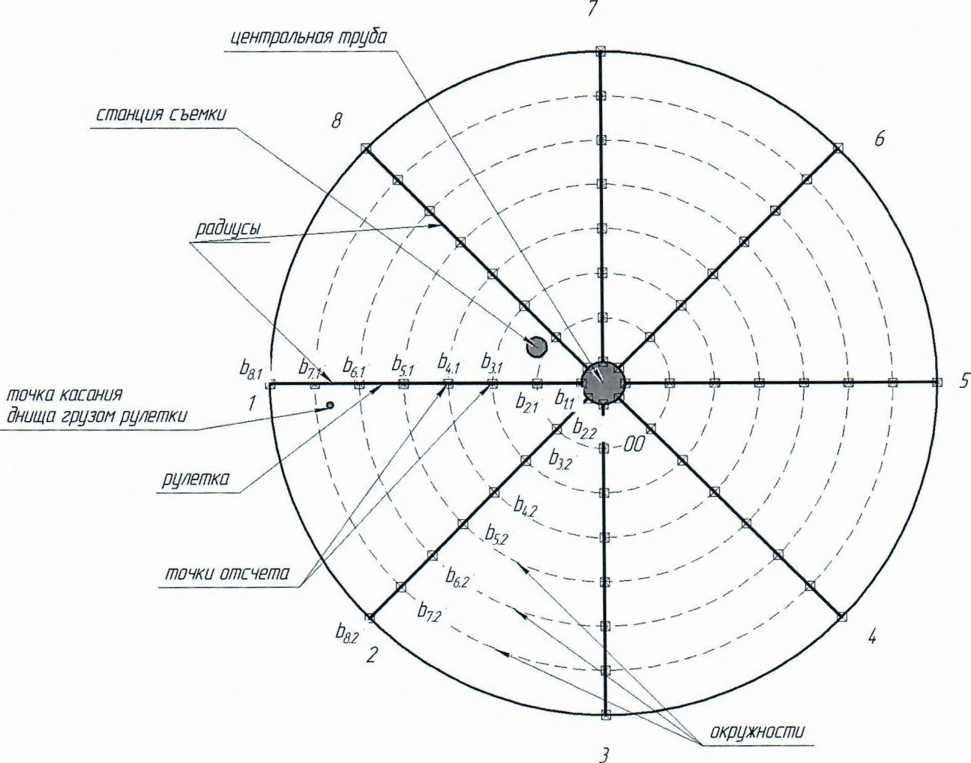

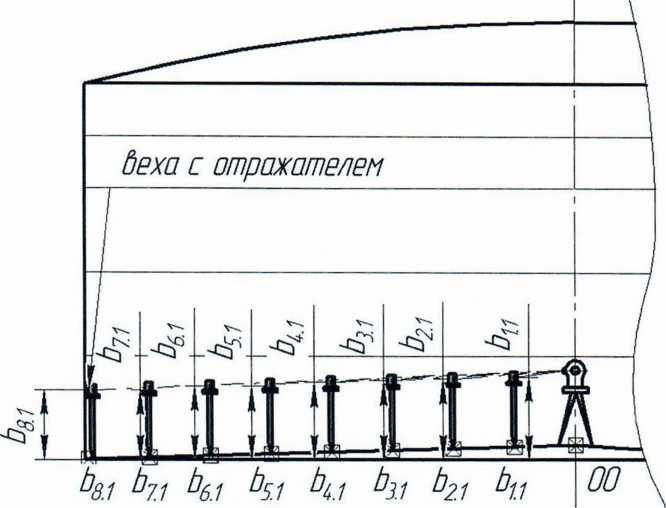

• 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой пересечения стенки центральной трубы (точка b-м), а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9).

• 10.5.1.3 Устанавливают веху в точку ₁ (пересечение 1-й окружности на 1-й об

разующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения      мм, (рисунок А. 10). Последовательно

устанавливая в остальных точках отсчета измеряют высоты превышения b_{2       1¹},

мм.

Таблица 3

• 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укла

дывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка Ь₂₁), а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения b2       2 ^{на ВТО}Р°^М радиусе аналогич

но.

• 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

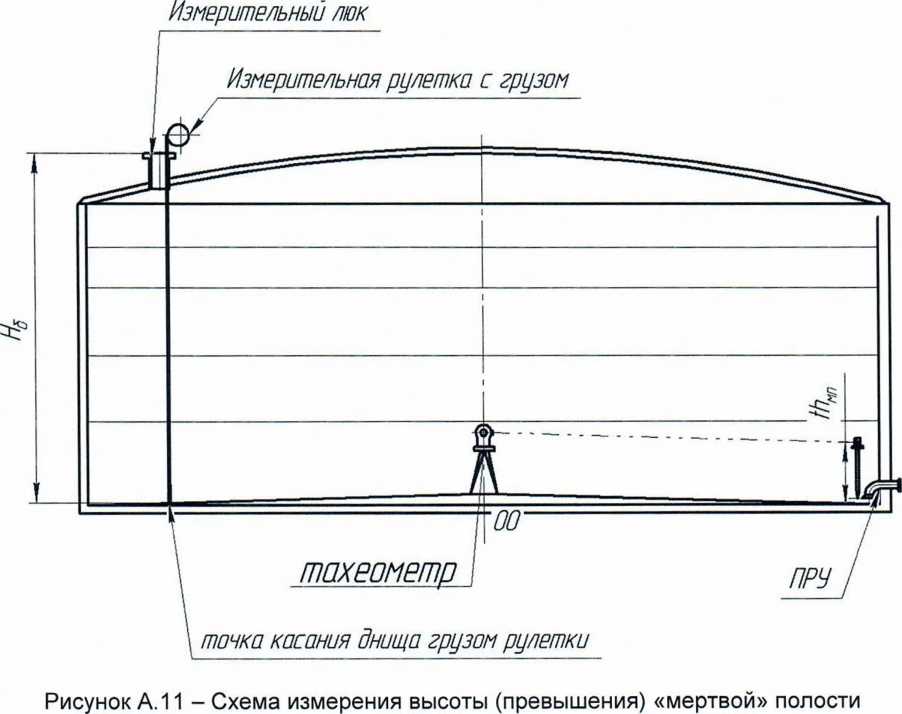

• 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn , мм, как высоту превышения (рисунок А. 11). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ср₀ , ⁰ , и контролируют высоту /?₀, мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.6 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации ООО «УНГК».

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара

• 11.2.1 Градуировочную таблицу составляют начиная с уровня Н_мп, соответствующего высоте «мертвой» полости /7_МП, до предельного уровня Н_пр, вычисляя посанти-метровую вместимость резервуара /-го пояса У (/"/)., м³, по формуле



- посантиметровая вместимость резервуара, соответствующая уровню

Н_/_₁, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень Н_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле



  П

  V^i+ti²



П,=1

где П - номер пояса, выбираемый из ряда: 2, 3,..., л; hj - высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм;

ф - угол направления наклона резервуара, °.

• 11.2.3 Посантиметровую вместимость 1-го пояса У^Н^, м³, вычисляют по формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня 77_мп , соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара. Подпись поверителя заверяют оттиском поверительного клейма.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель, подпись поверителя заверяют оттиском поверительного клейма.

• 12.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

Рисунок А. 10 - Схема измерений высот превышения неровностей днища

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Таблица Б.4 - Измерение внутренних радиусов

поясов резервуара В миллиметрах

Таблица Б.4.1 - Параметры образующих

продолжение таблицы 4.1

а б л и ц а Б.5 - Высота превышения поясов (РВС-400, РВС-2000)

продолжение таблицы Б.5 (для РВС-2000)

Таблица Б.6- Измерение неровностей днища

В миллиметрах

Таблица Б.7 - Параметры «мертвой» полости

Таблица Б.8 - Координата точки измерений уровня жидкости и базовой высоты резервуара

Таблица Б.9 - Внутренние детали цилиндрической формы

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№

Результаты измерений представлены в таблице 1.

а б л и ц а 1 В миллиметрах

Относительное изменение базовой высоты резервуара 5_б , %, вычисляют по формуле

(Н ) — (И )

6_б =—~—-—^-^EL-100, где значения величин (/7_б)_к, (^б)_п > приведены в 1-й, 2-й графах. (^Нб)_п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

Члены комиссии:

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Орган иза ция___________________________________________________

Погрешность определения вместимости: ± 0,20 %

Срок очередной поверки_________________________

Поверитель

подпись

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2 - Посантиметровая вместимость нижней части резервуара

Таблица Г.З - Средняя вместимость в пределах вместимости пояса, приходящейся

на 1 см высоты наполнения

Обработка результатов измерений

Д. 1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара О,, мм, измеренные по 10.3 вычисляют по формуле

^н(в) ^—   * *н(в).                                     (Д-1)

где       - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

• - наклонного расстояния /д/н(в) (параметр SD);

• - вертикального угла       (параметр Vz) ;

• - горизонтального угла (рд, (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат (^Н(в)’ Ун(в)’ ^н(в) ) •

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^хл/н(в)’ Ул/н(в)’ ^z/vh(b) ) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где ^д/_н(_в) Ул/_Н(в)) “ координаты точки А в сечении N, мм;

^ан(в)’ ^н(в) “ смещение по оси X и Y места установки станции съемки от геометриче

ского центра резервуара, мм.

Величины

вычисляют по формуле

^x'nh(b) = 'лад • ^c°sФл/ • cos(90 - V^_H(B));                  (д.з)

Ул/н(в) - ^н(в) * ^S'ⁿ Фл/ ’^COS(90-Уд/н(в)) ’

где /д/_Н(_В) - наклонное расстояние, мм;

^Л/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

фд/ - горизонтальный угол ЛЛобразующей, угл. сек.

Расстояние Гд/_Н(_В) отточки (хд/н(в)’ Ул/н(в)) ^д0 геометрического центра резервуара в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

Рисунок Д.1 - Параметры измерений радиуса Гд/_Н(_В) /-го пояса при j-ом измерении в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара ^ан(в)> ^н(в) ^и расстояние от точек на поверхности пояса до центра окружности       в

нижнем (верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов.

Параметры а^_В),      /?н(в) вычисляют решая систему линейных уравнений

₇=0

(Д-8)

где Ау _Н(_В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

Ху н(_В)> Уу н(в) “ координаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

Радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении /у_Н(_В) вычисляют по формуле

Д 1.6 Вычисление величина^,           проводят в следующей последова

тельности.

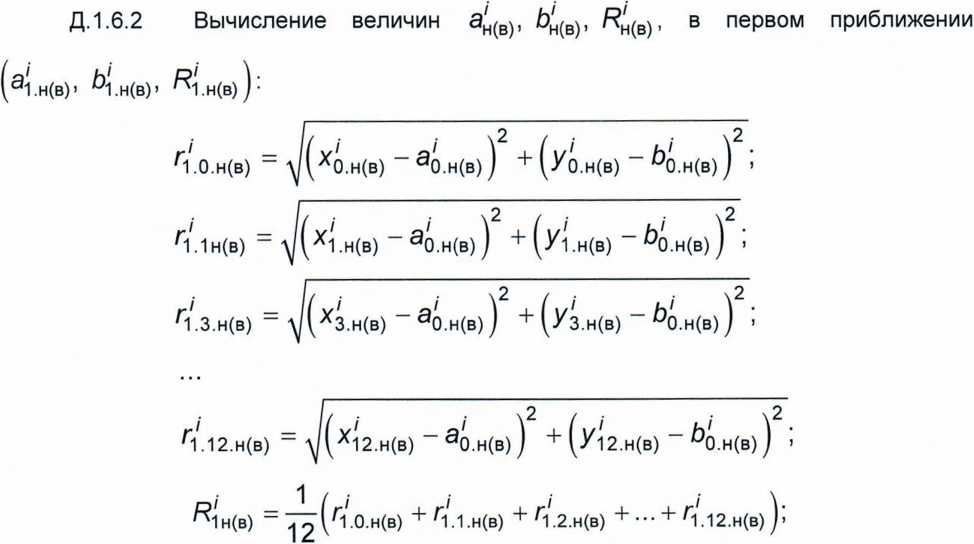

Д. 1.6.1 Вычисление величин а^в)’ ^н(в)» ^н(в)> ^в нулевом приближении (^О.н(в)’ ^О.н(в)’ ^О.н(в) ) •

1) устанавливают значение а'_{о Н}(_Вр Ь'_{о н}^_в^ в формуле (Д.9) равным нулю.

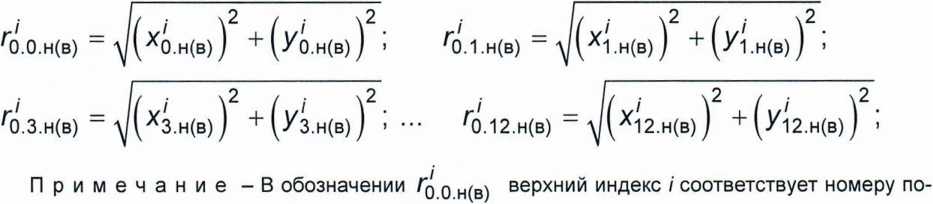

2) вычисляют значения Гу _Н(_В) в соответствии с формулой (Д.9)

яса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

3) значение Kqqh(_B) вычисляют по формуле (Д.8):

^Он(в) 1 2 (/о о.н(в) ^+/О.1.н(в) ⁺ ^0.2.н(в)         ^0.12.н(в))’

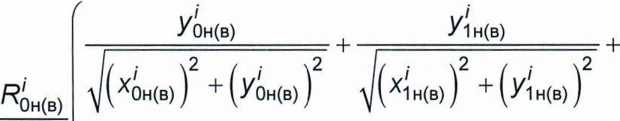

4) вычисляют значения Эон(в)’ ^Он(в) ^в соответствии с формулами (Д.6) и (Д.7) со-

Уон(в) ⁺ У1н(в) + ••• + У12н(в)

12

^2.н(в))^:

Ч —

'2.1н(в) “

г ¹        —

'2.0.н(в) “

г      —

'2.3.н(в) “

^(^Х12.н(в) ^а1 ,н(в)

) ⁺ (У12.н(в) “ ^1.н(в)) ’

1

⁼ ^■(^/2.0.н(в) ^+/2.1.н(в) ^+/2.2.н(в) + ••• + ^Г2.12.н(в) )l

Уон(в) ⁺У1н(в)       У12н(в)

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

где bj - высота превышения призмы, установленной по периметру у-й концентрической окружности;

bj_^ - высота превышения призмы, установленной по периметру (/ - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Н_мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

где Н_б - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

^мп - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости V_Mn вычисляют по формуле

(Д-15)

- объем неровностей днища, вычисляемый по формуле (Д.12), м³;

- вместимость «мертвой» полости в пределах Н_мп, вычисляемая по формуле

где - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый отточки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

ДЛИ Посантиметровую вместимость 1-го пояса от точки касания днища грузом ру

летки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле

тгО²

\/(Н)₁='/мп+^^(»-Н_мп) + Д'/_вд,           (Д.17)

где У_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м³;

Ц - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм; Н_мп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14), мм.

Д\/_{в д} - объем внутренней детали, определяемый по 10.6, м³.

Д.5 Вычисление посантиметроеой вместимости i-ao пояса резервуара

Посантиметровую вместимость резервуара /-го пояса        вычисляют по фор

муле

где          - посантиметровая вместимость резервуара, соответствующая уровню

Н_/_₁, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

Н_/_₁ - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы³

УТВЕРЖДАЮ

«____»________________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный РВС-____

ти п_____________ №__________________________________

Орган иза ция___________________________________________________

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

подпись должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Таблица Г.2 - Посантиметровая вместимость резервуара

Таблица Г.З - Средняя вместимость в пределах вместимости, приходящейся на 1 см

высоты наполнения /-го пояса

Форма акта измерений базовой высоты резервуара УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»__г.

Составлен в том, что комиссия, назначенная приказом по________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице Ж.1.

Таблица Ж. 1                                           В миллиметрах

Относительное изменение базовой высоты резервуара 5_б, %, вычисляют по формуле

(Н_б) -(Н₆)

где значения величин (Н_б)_к, (Н_б)_п, приведены в 1-й, 2-й графах. (^Нб)_п

Вывод - требуется (не требуется) внеочередная калибровка резервуара.

Председатель комиссии

• [1]  Тахеометр электронный Nikon NPR-332, Госреестр № 39639-08

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

• [4]  ISO 7507-3:2007 Нефть и нефтепродукты. Калибровка вертикальных цилиндрических резервуаров. Часть 3. Оптический триангуляционный метод. (Petroleum and liquid petroleum products - Calibration of vertical cylindrical tanks - Part 3: Optical-triangulation method).

ФГУП «ВНИИР»

Страница 38 из 38

¹

В обозначении точки отсчета           - первый индекс указывает номер радиуса концентри

ческой окружности днища, второй - номер радиуса днища (образующей)

²

Форма градуировочной таблицы не подлежит изменению

³

Форма градуировочной таблицы не подлежит изменению
