УТВЕРЖДАЮ

Первый заместитель заместитель по научной

ИНСТРУКЦИЯ Ваттметры поглощаемой мощности М2-МВМ-37

МЕТОДИКА ПОВЕРКИ

БГУИР-2016 МП

р.п. Менделеево 2016 г.

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки (далее — МП) устанавливает методы и средства первичной и периодической поверок ваттметров поглощаемой мощности М2-МВМ-37 (далее - ваттметр М2-МВМ-37).

Первичной поверке подлежат ваттметры М2-МВМ-37 до ввода в эксплуатацию и выходящие из ремонта.

Периодической поверке подлежат ваттметры М2-МВМ-37, находящиеся в эксплуатации и на хранении.

  • 1.2 Интервал между поверками 1 (один) год.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки ваттметров М2-МВМ-37 должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Пункт МП

Проведение операций при

первичной поверке

периодической поверке

Внешний осмотр

8.1

+

+

Опробование

8.2

+

+

Определение КСВН входа выносного преобразователя СВЧ диодного

8.3

+

+

Определение основной относительной погрешности измерений поглощаемой мощности

8.4

+

+

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки ваттметров М2-МВМ-37 должны быть применены средства измерений, указанные в таблице 2.

Таблица 2

Пункт МП

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

8.3

Измеритель КСВН панорамный Р2-65, диапазон частот от 25,86 до 37,50 ГГц, диапазон измерений КСВН от 1,06 до 5,00; пределы допускаемой относительной погрешности измерений КСВН ±8 %

8.4

Рабочий эталон мощности 1-го разряда по ГОСТ 8.641-2014 (ваттметр образцовый проходной падающей мощности М1-11Б, диапазон частот от 25,86 до 37,50 ГГц, диапазон измерений падающий мощности от 0,1 до 100 мВт, пределы допускаемой основной относительной погрешности ±1,6 %; калибратор мощности волноводный М1-11, диапазон частот от 25,86 до 37,50 ГГц, диапазон измерений падающий мощности от 0,1 до 100 мВт, пределы допускаемой основной относительной погрешности ±1,6 %)

8.4

Генератор сигналов E8257D, диапазон частот от 250 кГц до 40,0 ГГц, диапазон выходной мощности в диапазоне частот от 7 до 37 ГГц от минус 135 до 14 дБ (1 мВт), в диапазоне частот от 37 до 40 ГГц от минус 135 до 12 дБ (1 мВт), пределы допускаемой относительной погрешности установки мощности в режиме непрерывной генерации в диапазоне частот от 20 до 40 ГГц± 1 дБ

  • 3.2 Допускается использовать аналогичные средства поверки, которые обеспечат измерение соответствующих параметров с требуемой точностью.

  • 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 Поверка должна осуществляться лицами, аттестованными в качестве поверителей в установленном порядке, имеющими квалификационную группу электробезопасности не ниже второй.

  • 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом «Ваттметр поглощаемой мощности М2-МВМ-37. Руководство по эксплуатации» (далее - РЭ).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1  При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в эксплуатационной документации на ваттметр М2-МВМ-37 и средства поверки.

  • 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

  • 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от 15 до 25 °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 630 до 795 мм рт. ст.

7 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ
  • 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в РЭ на ваттметр М2-МВМ-37 и в руководствах по эксплуатации применяемых средств поверки.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Внешний осмотр ваттметра М2-МВМ-37 проводить визуально без вскрытия. При этом необходимо проверить:

  • - комплектность, маркировку и пломбировку согласно эксплуатационной документации;

  • - отсутствие видимых механических повреждений;

  • - чистоту и исправность разъемов;

  • - состояние соединительных кабелей, входящих в комплект поставки;

  • - исправность органов управления блока измерительного М2-МВМ (далее - БИ).

  • 8.1.2 Результат внешнего осмотра считать положительным, если:

  • - комплектность соответствуют разделу 3 документа «Ваттметр поглощаемой мощности М2-МВМ-37. Формуляр БГУИР-2015 ФО» (далее-ФО);

  • - маркировка и пломбировка соответствуют разделу 6 документа «Ваттметры поглощаемой мощности М2-МВМ-37. Руководство по эксплуатации» (далее - РЭ);

  • - разъемы целы и чисты;

  • - соединительные кабели, входящих в комплект поставки, не имеют механических повреждений;

  • - отсутствуют видимые механические повреждения;

  • - органы управления БИ исправны

В противном случае результаты внешнего осмотра считать отрицательными и последующие операции поверки не проводить.

8.2 Опробование
  • 8.2.1 Подсоединить к разъему «Ф» БИ преобразователь мощности СВЧ диодный (далее -ПП) из комплекта поставки.

  • 8.2.2 Подключить ваттметр М2-МВМ-37 к питающей сети с помощью сетевого кабеля, входящего в комплект поставки.

  • 8.2.3 Нажать кнопку «О» на передней панели БИ, наблюдать на дисплее БИ надпись, приведенную на рисунке 1.

ИЗМЕРИТЕЛЬ

МОЩНОСТИ пожалуйста, подключите преобр.

Рисунок 1

Нажать кнопку «МЕНЮ», расположенную на передней панели БИ. На дисплее БИ наблюдать окно с системным меню (рисунок 2).__________ _________________________________

|> Системное меню <|

> 1. Выбор преобразов.

  • 2. Настройка измерения

  • 3. Статистическая обр.

  • 4. Восстав, настройки

  • 5. Язык интерфейса

6. Время наработки

|> Системное меню <|

  • 7. Адреса КОП

  • 8. Скорость RS-232

  • 9. Настройка ЖКИ >10. Калибратор

  • 11. Калибр, преобразов.

12. Версия ПО

Рисунок 2

Перемещаясь по системному меню с помощью кнопок «□» и «□» выбирать пункт системного меню нажатием кнопки «ВВОД» на передней панели БИ, выход обратно в системное меню осуществлять нажатием кнопки «ОТМЕНА» на передней панели БИ.

Выбрать пункт меню «Версия ПО», в появившемся окне наблюдать заводской (серийный) номер БИ. Результат наблюдений зафиксировать в рабочем журнале.

8.2.4. Установить отображение результатов измерения мощности в ваттах (мВт и мкВт) для чего на передней панели БИ нажать кнопку «мВт/мкВт».

На дисплее БИ наблюдать значение мощности, близкой к нулю в [мкВт] (например 0,03 мкВт).

  • 8.2.5 Установить отображение результатов измерения мощности в децибелах относительно 1 милливатта (в дБм), для чего нажать кнопку «дБ/дБм».

На дисплее БИ наблюдать значение мощности менее минус 40 дБм.

  • 8.2.6 Выключить ваттметр М2-МВМ-37 нажатием кнопки «О».

  • 8.2.7 Результаты проверки работоспособности считать положительными, если:

  • - все пункты меню БИ выбираются;

  • - заводской номер БИ, который отобразился в на дисплее совпадает с заводским номером на задней панели корпуса БИ;

  • - при подключении ПП из комплекта поставки на дисплее БИ отображается значение мощности, близкое к нулевым значениям в [мкВт] и в [дБ (1 мВт)].

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.3 Определение КСВН входа выносного преобразователя СВЧ диодного
  • 8.3.1 Определение КСВН входа ПП проводить с помощью измерителя КСВН панорамного Р2-65 (далее - Р2-65) на частотах 25,95; от 26,00 до 37,00 ГГц с шагом 1 ГГц; 37,50

  • 8.3.2 Присоединить ПП из состава ваттметра М2-МВМ-37 к разъему БИ.

Примечание: Не прикасайтесь к контактам разъема ПП и разъема «О» БИ - возможно повреждение входных цепей устройств статическим электричеством.

  • 8.3.3 Присоединить вход ПП из состава ваттметра М2-МВМ-37 к Р2-65.

  • 8.3.4 Включить питание БИ и Р2-65.

  • 8.3.5 Выполнить измерения КСВН в соответствии с руководством по эксплуатации на Р2-65 на частотах, приведенных в п. 8.3.1.

Результаты измерений фиксировать в рабочем журнале

  • 8.3.6 Результаты испытаний считать положительными, если в диапазоне частот от 25,95 до 37, 50 ГГц значения КСВН не более 1,20.

В противном случае результаты опробования считать отрицательными и последующие операции поверки не проводить.

8.4 Определение основной относительной погрешности измерений поглощаемой мощности
  • 8.4.1  Определение основной относительной погрешности измерений поглощаемой мощности проводить:

  • - на частотах / : 25,95 ГГц, от 26,00 до 36,00 ГГц с шагом 2 ГГц, 37,50 ГГц при значении мощности на входе ПП Р' ~ 1, 5, 10 мВт;

  • - на частотах /2 : 26,0 и 37,5 ГГц при значениях мощности на входе ППР: 0,1; 0,01; 0,001 мВт (выполнять только при первичной поверке).

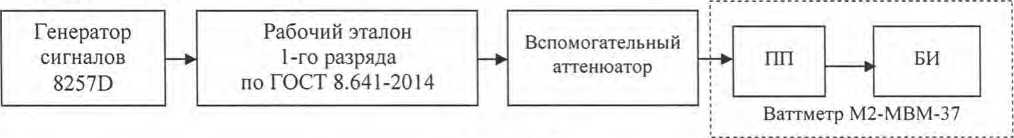

  • 8.4.2 Собрать схему для проведения измерений, приведенную на рисунке 1.

Рисунок 1

8.4.3 Включить питание генератора сигналов E8257D (далее - генератор E8257D), рабочий эталон мощности 1-го разряда по ГОСТ 8.641-2014 (далее-эталонный ваттметр) и БИ.

  • 8.4.4 Установить на генераторе E8257D синусоидальный сигнал частотой / = 25,95 ГГц. На выходе генератора сигналов установить такую мощность, чтобы показания поверяемого ваттметра М2-МВМ-37 были Р\ ~ 1 мВт. Произвести одновременно отсчет мощности Р'э, в [мВт], измеренной эталонным ваттметром, и отсчет мощности Рх, в [мВт], измеренной ваттметром М2-МВМ-37. Результаты измерений зафиксировать в рабочем журнале

  • 8.4.5 Выполнить п. п. 8.4.3, 8.4.4 для всех значений частоты / и значений мощности на входе ПП Р', приведенных в п. 8.4.1. Выключить питание генератора E8257D, эталонного ваттметра и БИ.

  • 8.4.6 Для всех значений полученных значений мощности Р'х вычислить значения основной

относительной погрешности измерений поглощаемой мощности , в [%], по формуле

QOCH

f р\ _ р| Л гх гэ

•100

(1)

  • 8.4.7 Результаты поверки считать положительными, если значения 8р" находятся в пределах ±6 %.

  • 8.4.8 Собрать схему для проведения измерений, приведенную на рисунке 2 (выполнять только при первичной поверке).

Рисунок 2

  • 8.4.9 Включить питание генератора E8257D, эталонного ваттметра и БИ.

Установить на выходе генератора E8257D частоту /2 = 26,0 ГГц и такое значение мощности Р|, чтобы показания эталонного ваттметра были 10 мВт. Регулировкой ослабления вспомогательного аттенюатора установить такое ослабление, чтобы показания поверяемого ваттметра М2-МВМ-37 были от 0,9 до 1,1 мВт.

Выключить мощность СВЧ генератора E8257D. Установить нуль поверяемого ваттметра М2-МВМ-37.

Включить мощность генератора E8257D и одновременно отсчитать показания поверяемого ваттметра М2-МВМ-37 - (Д’’1) и эталонного ваттметра - (Дд1) • Результаты измерений зафиксировать в рабочем журнале.

Выключить мощность генератора E8257D.

  • 8.4.10 Установить мощность СВЧ генератора E8257D Р2 - на 10 дБ меньше установленного значения Р|.

Включить мощность СВЧ генератора E8257D и одновременно отсчитать показания поверяемого ваттметра М2-МВМ-37 - (Д°'’) и эталонного ваттметра - (Д®’1) . Результаты измерений зафиксировать в рабочем журнале.

Определить конечное значение предела измерений

Дк, на котором проведен отсчет

Для этого в БИ в меню > Настройка измер. < выбрать пункт «Показ, предел» и с помощью кнопки «ВВОД» выбрать «ДА», наблюдать на экране БИ значение ДА?-1, Результат наблюдения зафиксировать в рабочем журнале.

Выключить мощность СВЧ генератора E8257D.

  • 8.4.11 Рассчитать значения составляющей основной относительной погрешности измерений мощности 0,1 мВт 8Р=0,, в [%], по формуле

    (2)

  • 8.4.12 Установить на выходе генератора E8257D значение мощности Pt, чтобы показания эталонного ваттметра были 10 мВт. Регулировкой ослабления вспомогательного аттенюатора установить такое ослабление, чтобы показания поверяемого ваттметра М2-МВМ-37 были от 0,09 до 0,11 мВт.

Включить мощность СВЧ генератора 8257D и одновременно отсчитать показания ваттметра М2-МВМ-37 - (/’°'01)| и эталонного ваттметра - (Р®01^. Результаты измерений зафиксировать в рабочем журнале.

Выключить мощность СВЧ генератора E8257D.

  • 8.4.13 Установить мощность СВЧ генератора E8257D Рг на 10 дБ меньше установленного значения Р].

Включить мощность генератора, и, одновременно, отсчитать показания ваттметра М2-МВМ-37 - (Р®01) и эталонного ваттметра - (Р®01),- Результаты измерений зафиксировать в рабочем журнале.

Определить конечное значение предела измерений Рк, на котором проведен отсчет (Р®.01) . Для этого в БИ в меню > Настройка измер. < выбрать пункт «Показ, предел» и с помощью кнопки «ВВОД» выбрать «ДА», наблюдать на экране БИ значение РА?01. Результат наблюдения зафиксировать в рабочем журнале.

Результат наблюдения зафиксировать в рабочем журнале.

Выключить мощность СВЧ генератора E8257D.

  • 8.4.14 Рассчитать значения составляющей основной относительной погрешности измерений мощности 0,01 мВт £/)=001, в [%], по формуле

Г(Рх01) (/г) 1 <Uo. =      +1                  "1J'100 •               (3)
  • 8.4.15 Установить на выходе генератора 8257D значение мощности СВЧ Р|, чтобы показания эталонного ваттметра были 10 мВт. Регулировкой ослабления вспомогательного аттенюатора установить такое ослабление, чтобы показания поверяемого ваттметра М2-МВМ-37 были от 0,009 до 0,011 мВт.

Включить мощность СВЧ генератора E8257D, и, одновременно, отсчитать показания поверяемого ваттметра М2-МВМ-37 - (Р®'001^ и эталонного ваттметра - (P®’001^. Результаты измерений зафиксировать в рабочем журнале.

Выключить мощность СВЧ генератора E8257D.

  • 8.4.16 Установить мощность генератора E8257D Р? - на 10 дБ меньше установленного значения Pi.

Включить мощность СВЧ генератора E8257D, и одновременно отсчитать показания поверяемого ваттметра М2-МВМ-37 - (Р®-®01), и эталонного ваттметра - (Р®’001), • Результаты измерений зафиксировать в рабочем журнале.

Определить конечное значение предела измерений Рк, на котором проведен отсчет (Р®’®"') . Для этого в БИ в меню > Настройка измер. < выбрать пункт «Показ, предел» и с помощью кнопки «ВВОД» выбрать «ДА», наблюдать на экране БИ значение Рк.

Результат наблюдения зафиксировать в рабочем журнале. Выключить мощность.

  • 8.4.17 Рассчитать значения составляющей основной относительной погрешности измерения мощности 0,001 мВт ^ж0 00|, в [%], по формуле

    ('Г1)

    i.

    (РГ)

    (Р»,;

    1,1

    1

  • 8.4.18 Вычислить, в [%], значения основной относительной погрешности измерений поглощаемой мощности 0,1 мВт, 0,01 мВт и 0,001 мВт на частоте 26,0 ГГц по формулам:

  • (5)

  • (6)

(7)

где - основная относительная погрешность измерений поглощаемой мощности 1 мВт на частоте f, = 26,0 ГГц, рассчитанная по формуле (1).

  • 8.4.19 Выполнить п. п. 8.4.9 - 8.4.18 на частоте /2 = 37,5 ГГц.

  • 8.4.20 Результаты поверки считать положительными, если значения 8^'О1, 8™'001, <5pZ'00(JI находятся в пределах, определяемых по формуле

    --1

    1(Л)2 J

    (8)

где - конечные значения пределов измерения;

(Ру)2_ измеренное значение мощности поверяемым ваттметром М2-МВМ-37;

» = 0,1; 0,01; 0,001.

9 ФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Ваттметр М2-МВМ-37 признается годным, если в ходе поверки все результаты положительные.

  • 9.2 На ваттметр М2-МВМ-37, который признанный годным, выдается в Свидетельство о поверке по установленной форме.

  • 9.3 Ваттметр М2-МВМ-37, имеющий отрицательные результаты поверки, в обращение не допускается и на него выдается Извещение о непригодности к применению с указанием причин непригодности.

Начальник НИО-2 ФГУП «ВНИИФТРИ»

В.А.Тищенко

И.П. Чирков

Научный сотрудник НИО-2 ФГУП «ВНИИФТРИ
