Методика поверки «Преобразователи напряжения измерительные аналого-цифровые МИК (МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2)» (МП 3.34.001-2018)

Федеральное государственное унитарное предприятие «ЦЕНТРАЛЬНЫЙ АЭРОГИДРОДИНАМИЧЕСКИЙ ИНСТИТУТ имени профессора Н.Е. Жуковского»

ФГУП «ЦАГИ»

РЖДАЮ

.В. Петроневич

отель ГЦИ СИ, метролог ФГУП «ЦАГИ»

Преобразователи напряжения измерительные аналого-цифровые МИК

(МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2)

МЕТОДИКА ПОВЕРКИ

МП 3.34.001-2018

г. Жуковский 2018 г.

Содержание

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ ПО БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ

• 5 ПОДГОТОВКА К ПОВЕРКЕ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 6.1 Внешний осмотр                             ’

  • 6.2 Опробование и поверка преобразователя напряжения измерительного 6 аналого-цифрового МИК-1

  • 6.3 Опробование и поверка преобразователя напряжения измерительного 9 аналого-цифрового МИК-2

  • 6.4 Опробование и поверка преобразователей напряжения измерительных 11 аналого-цифровых МИК-3

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ                      15

Преобразователи напряжения измерительные аналого-цифровые МИК

(МИК-1 №1, МИК-2 №1, МИК-3 №1, МИК-3 №2)

Методика поверки

Настоящая методика разработана в соответствии с положениями рекомендации по межгосударственной стандартизации РМГ 51 -2002 «Государственная система обеспечения единства измерений. Документы на методики поверки средств измерений. Основные положения, распространяется на преобразователи напряжения измерительные аналого-цифровые МИК (далее -МИК) и устанавливает методику первичной и периодической поверки на преобразователи МИК-1, МИК-2 и МИК-3.

Интервал между поверками - 1 год.

• 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Таблица 1

• 1.2 Используемые средства поверки перечислены в таблице 2.

Таблица 2

Примечание - Допускается применять средства поверки, не приведенные в перечне, но обеспечивающие определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 1.2 При получении отрицательного результата любой из операций по таблице 1 к дальнейшей поверке МИК не допускают и последующие операции не проводят.

• 1.3 Допускается поверять преобразователи МИК на диапазонах и каналах, которые необходимы в процессе эксплуатации владельцам комплексов. При этом в протоколе и свидетельстве о поверке необходимо сделать соответствующую запись.

• 2.1 В качестве персонала, выполняющего поверку, допускаются лица с высшим образованием и (или) дополнительным профессиональным образованием в области обеспечения единства измерений в части проведения поверки (калибровки) средств измерений.

• 2.2 Персонал, выполняющий поверку, должен иметь опыт практической работы со средствами измерений электрических и магнитных величин.

23 К работам по поверке допускаются лица, ознакомившиеся с эксплуатационной документацией на МИК и прошедшие инструктаж по технике безопасности и безопасной работе с электрооборудованием напряжением до 1000 В.

• 3.1 Помещения, в которых располагается МИК, средства измерений и другие технические средства, должны соответствовать требованиям, изложенным в ПОТ РМ-016-2001.

• 3.2 При проведении поверки в помещении, где располагается МИК средства измерений и другие технические средства, персоналу, участвующему в поверке надлежит соблюдать требования безопасности, указанные в следующих документах:

• - эксплуатационная документация МИК, используемого оборудования и средств поверки;

• - инструкции по охране труда при эксплуатации ПЭВМ и другого оборудования вычислительной техники;

• - Правила пожарной безопасности в РФ ИЛЬ 01-03, утвержденные приказом от 18 июня 2003 года № 313.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

Температура воздуха, °C                                    от 0 до 50

Относительная влажность воздуха, %                       не более 98

Атмосферное давление, кПа                              от 84 до 106

Напряжение сети переменного тока, В                     от 198 до 244

Частота сети, Гц                                                 50 ± 1

• 4.2 Воздух в помещении не должен содержать вредных примесей и газов, вызывающих коррозию элементов комплексов.

Перед выполнением поверки должны быть выполнены следующие подготовительные работы:

• 5.1 Выдержать преобразователи МИК и средства поверки в помещении, где будут производиться поверка, не менее 6 часов.

• 5.2 Включить калибратор Fluke 9100Е и вольтметр В7/78-1 в сеть напряжения переменного тока 220 В и частотой 50 Гц не менее чем за 60 минут до начала проведения поверки.

• 6 Проведение поверки

При внешнем осмотре необходимо проверить:

• - комплектность преобразователей, указанную в формуляре;

• - отсутствие механических повреждений корпусов преобразователей;

• - наличие маркировки на передней панели преобразователей;

• - исправность входных кабелей и разъемов;

-наличие надежного контакта для заземления.

При обнаружении дефектов поверку не проводят и комплекс бракуют.

Назначение преобразователя - измерение напряжений с источников сигналов с однополярным и дифференциальным выходами.

• 6.2.1 Опробование каналов преобразователя МИК-1 с дифференциальным входом.

При опробовании необходимо выполнить проверку функционирования каналов преобразователя напряжения измерительного аналого-цифрового МИК-1.

6.2.1.1. Собрать схему опробования первого канала преобразователя в соответствии с рисунком 6.2.1 для дифференциального включения (8 дифференциальных каналов). Подать электропитание на МИК-1,рабочий эталон - калибратор К3607, калибратор Fluke 9100Е, вольтметр В7-78/1 и прогреть их в течение одного часа.

Рисунок 6.2.1- Схема опробования и поверки каналов преобразователя МИК-1 с дифференциальным входом

• 6.2.1.2 Задать с калибратора Fluke 9100Е постоянное питание +5 В.

• 6.2.1.3 Задать от калибратора КЗ607 на вход поверяемого канала модуля последовательно значения напряжения Ubx, равными плюс 1 Uh, нуль и минус 1 Uh, где Uh = ± (15; 10; 5; 1) мВ - нормированное значение входного напряжения на выбранном пределе измерения.

• 6.2.1.4 Выполнить опробование остальных каналов преобразователя.

• 6.2.1.5 Результат опробования считается удовлетворительным, если значения измеренного напряжения отличаются от номинальных значений меньше, чем на ± 0,1 %.

• 6.2.2 Опробование каналов преобразователя МИК-1 с однополярным входом.

• 6.2.2.1 Собрать схему опробования первого канала преобразователя в соответствии с рисунком 6.2.2 для однополярного включения (8 однополярных каналов). Подать электропитание на МИК-1, рабочий эталон - калибратор Fluke 9100Е и прогреть их в течение одного часа.



Рисунок 6.2.2- Схема опробования и поверки каналов преобразователя МИК-1 с однополярным входом

• 6.2.2.2 Задать от калибратора Fluke 9100Е на вход поверяемого канала модуля последовательно значения напряжения Ubx, равными плюс 1 Uh, нуль и минус 1 Uh, где Uh = ± (2,5; 1; 0,5; 0,1) В - нормированное значение входного напряжения на выбранном пределе измерения.

• 6.2.2.3 Выполнить опробование остальных каналов преобразователя.

• 6.2.2.4 Результат опробования считается удовлетворительным, если значения измеренного напряжения отличаются от номинальных значений меньше, чем на± 0,1 %.

6.2.3 Определение основной приведенной погрешности каналов преобразователя напряжения измерительного аналого-цифрового МИК-1 с дифференциальным входом

• 6.2.3.1 Собрать схему поверки для первого канала в соответствии с рисунком 6.2.1

• 6.2.3.2 Подать на вход канала от калибратора КЗ607 напряжения, значения которых устанавливают в последовательности, указанной в таблице 6.2.3 и произвести их измерение.

Таблица 6.2.3

• 6.2.3.3 Основная приведенная погрешность измерения у определяется из формулы:

у-±(Д/и_н)* 100%,                         (6.2.3)

где Д - ± (UjH3M - Ujh), мВ- абсолютная погрешность измерения;

Uj_H, мВ - номинальное значение входного напряжения;

Цизм, мВ— измеренное значение входного напряжения;

J - номер поверяемой точки на диапазоне измерений;

Uh, в - нормирующее значение входного напряжения;

Предел допускаемой основной приведенной погрешности каналов измерения напряжения у = ± ОД %.

6.2.3.4.Повторить измерения на остальных каналах преобразователя МИК-1.

• 6.2.3.5 Протокол с результатами поверки каждого канала преобразователя для заданного предела измерений выводится в конце измерений в форме таблицы 6.2.3.1

Таблица 6.2.3.1

Преобразователь напряжения измерительный аналого-цифровой МИК-1

Предел измерений -15 мВ... 15 мВ

вход дифференциальный

• 6.2.3.6 Результаты поверки считаются удовлетворительными, если во всех проверяемых точках диапазона измерений основная приведенная погрешность не превышает предела допускаемого значения ±0,1 %. Если приведенная погрешность больше значения ± ОД %, то канал бракуется.

• 6.2.4 Определение основной приведенной погрешности каналов преобразователя напряжения измерительного аналого-цифрового МИК-1 с однополярным входом

• 6.2.4.1 Собрать схему поверки для первого канала в соответствии с рисунком 6.2.2.

• 6.2.4.2 Подать на вход канала от калибратора Fluke 9100Е напряжения, значения которых устанавливают в последовательности, указанной в таблице 6.2.4 и произвести их измерение.

Таблица 6.2.4

• 6.2.4.3 Основная приведенная погрешность измерения у определяется из формулы:

Y = ±(A/Uh)- 100%,                          (6.2.4)

где А = ± (Цизм - UJh), мВ- абсолютная погрешность измерения;

UjH, мВ - номинальное значение входного напряжения;

Ц)'изм, мВ- измеренное значение входного напряжения;

J - номер поверяемой точки на диапазоне измерений;

Uh, в - нормирующее значение входного напряжения;

Предел допускаемой основной приведенной погрешности каналов измерения напряжения у = ± 0,1 %.

• 6.2.4.4 Повторить измерения на остальных каналах преобразователя МИК-1.

• 6.2.4.5 Протокол с результатами поверки каждого канала преобразователя для заданного предела измерений выводится в конце измерений в форме таблицы 6.2.4.1

Таблица 6.2.4.1

• 6.2.4.6 Результаты поверки считаются удовлетворительными, если во всех проверяемых точках диапазона измерений основная приведенная погрешность не превышает предела допускаемого значения ±0,1 %. Если приведенная погрешность больше значения ±0,1 %, то канал бракуется.

Назначение преобразователя - измерение напряжений с источников сигналов дифференциальным выходом.

• 6.3.1 Опробование каналов преобразователя МИК-2 с дифференциальным входом.

При опробовании необходимо выполнить проверку функционирования каналов преобразователя напряжения измерительного аналого-цифрового МИК-2.

• 6.3.1.1 Собрать схему опробования первого канала преобразователя в соответствии с рисунком 6.3.1 для дифференциального включения (8 дифференциальных каналов). Подать электропитание на МИК-2, рабочий эталон - калибратор К3607, калибратор Fluke 9100Е, вольтметр В7-78/1 и прогреть их в течение одного часа.

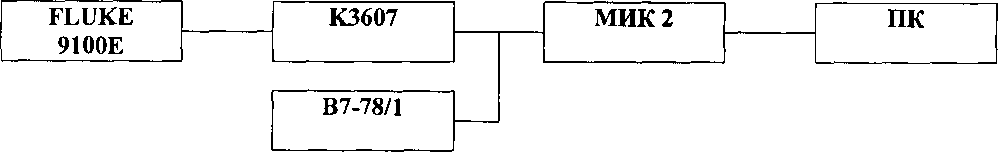

Рисунок 6.3.1 - Схема опробования и поверки каналов преобразователя МИК-2 с дифференциальным входом

• 6.3.1.2 Задать с калибратора Fluke 9100Е постоянное питание +5 В.

• 6.3.1.3 Задать от калибратора К3607 на вход поверяемого канала модуля последовательно значения напряжения Ubx, равными плюс 1 Uh, нуль и минус 1 Uh, где Uh = ± (35; 15; 5; 1) мВ - нормированное значение входного напряжения на выбранном пределе измерения.

• 6.3.1.4 Выполнить опробование остальных каналов преобразователя.

• 6.3.1.5 Результат опробования считается удовлетворительным, если значения измеренного напряжения отличаются от номинальных значений меньше, чем на ± 0,1 %.

• 6.3.2 Определение основной приведенной погрешности каналов преобразователя напряжения измерительного аналого-цифрового МИК-2 с дифференциальным входом

  • 6.3.2.1 Собрать схему поверки для первого канала в соответствии с рисунком 6.3.1.

  • 6.3.2.2 Подать на вход канала от калибратора К3607 напряжения, значения которых устанавливают в последовательности, указанной в таблице 6.3.1, и произвести их измерение.

Таблица 6.3.2

• 6.3.2.3 Основная приведенная погрешность измерения у определяется из формулы:

у = ±(Д/ин)- 100%,                           (6.3.2)

где Д = ± (Щизм- UJh), мВ- абсолютная погрешность измерения;

Ц)н, мВ - номинальное значение входного напряжения;

UjH3M, мВ- измеренное значение входного напряжения;

J - номер поверяемой точки на диапазоне измерений;

Uh, в - нормирующее значение входного напряжения;

Предел допускаемой основной приведенной погрешности каналов измерения напряжения у = ± 0,1 %.

• 6.3.2.4 Повторить измерения на остальных каналах преобразователя МИК-2.

• 6.3.2.5 Протокол с результатами поверки каждого канала преобразователя для заданного предела измерений выводится в конце измерений в форме таблицы 6.3.2.

Таблица 6.3.2.1

• 6.3.2.6 Результаты поверки считаются удовлетворительными, если во всех проверяемых точках диапазона измерений основная приведенная погрешность не превышает предела допускаемого значения ±0,1 %. Если приведенная погрешность больше значения ±0,1 %, то канал бракуется.

Назначение преобразователя - измерение напряжений с источников сигналов с однополярным выходом.

• 6.4.1  Опробование каналов преобразователя МИК-3 с дифференциальным входом.

При опробовании необходимо выполнить проверку функционирования каналов преобразователя напряжения измерительного аналого-цифрового МИК-3.

• 6.4.1.1 Собрать схему опробования первого канала преобразователя в соответствии с рисунком 6.4.1 для дифференциального включения (8 дифференциальных каналов). Подать электропитание на МИК-3, рабочий эталон - калибратор Fluke 9100Е и прогреть их в течение одного часа.



  Рисунок 6.4.1- Схема опробования и поверки каналов преобразователя МИК-3 с дифференциальным входом

• 6.4.1.2 Задать от калибратора Fluke 9100Е на вход поверяемого канала модуля последовательно значения напряжения Ubx, равными плюс 1 Uh, нуль и минус 1 Uh, где Uh = ± (5; 3; 1) В - нормированное значение входного напряжения на выбранном пределе измерения.

• 6.4.1.3 Выполнить опробование остальных каналов преобразователя.

• 6.4.1.4 Результат опробования считается удовлетворительным, если значения измеренного напряжения отличаются от номинальных значений меньше, чем на ± 0,1 %.

• 6.4.2 Определение основной приведенной погрешности каналов преобразователя напряжения измерительного аналого-цифрового МИК-3 с дифференциальным входом на диапазоне ±5 В

  • 6.4.2.1 Собрать схему поверки для первого канала в соответствии с рисунком 6.4.1.

  • 6.4.2.2 Подать на вход канала от калибратора Fluke 9100Е напряжения, значения которых устанавливают в последовательности, указанной в таблице 6.4.2 и произвести их измерение.

Таблица 6.4.2

• 6.4.2.3 Основная приведенная погрешность измерения у определяется из формулы:

у = ± (A/Uh)-100%,                            (6.5.1)

где А = ± (UjH3M - Ujh), мВ- абсолютная погрешность измерения;

Uj_H, мВ - номинальное значение входного напряжения;

Цизм, мВ- измеренное значение входного напряжения;

J - номер поверяемой точки на диапазоне измерений;

Uh, в - нормирующее значение входного напряжения;

Предел допускаемой основной приведенной погрешности каналов измерения напряжения у = ± 0,1 %.

• 6.4.2.4 Повторить измерения на остальных каналах преобразователя МИК-3.

• 6.4.2.5 Протокол с результатами поверки каждого канала преобразователя для заданного предела измерений выводится в конце измерений в форме таблицы 6.4.2.1

Таблица 6.4.2.1

Преобразователь напряжения измерительный аналого-цифровой МИК-3

Предел измерений -5 В...5 В

• 6.4.2.6 Результаты поверки считаются удовлетворительными, если во всех проверяемых точках диапазона измерений основная приведенная погрешность не превышает предела допускаемого значения ±0,1 %. Если приведенная погрешность больше значения ±0,1 %, то канал бракуется.

• 6.4.3 Определение основной приведенной погрешности каналов преобразователя напряжения измерительного аналого-цифрового МИК-3 с дифференциальным входом на диапазоне ±10 В

  • 6.4.3.1 Собрать схему поверки для первого канала в соответствии с рисунком 6.4.1.

  • 6.4.3.2 Подать на вход канала от калибратора Fluke 9100Е напряжения, значения которых устанавливают в последовательности, указанной в таблице 6.4.3 и произвести их измерение.

Таблица 6.4.3

• 6.4.3.3 Основная приведенная погрешность измерения у определяется из формулы:

у = ± (A /Uh)’ 100%,                            (6.4.3)

где А = ± (UjH3M - Ujh), В- абсолютная погрешность измерения;

Uj_H, в - номинальное значение входного напряжения;

UjH3M, в- измеренное значение входного напряжения;

J - номер поверяемой точки на диапазоне измерений;

Uh, в - нормирующее значение входного напряжения;

Предел допускаемой основной приведенной погрешности каналов измерения напряжения у = ± 0,1 %.

• 6.4.3.4 Повторить измерения на остальных каналах преобразователя МИК-3.

• 6.4.3.5 Протокол с результатами поверки каждого канала преобразователя для заданного предела измерений выводится в конце измерений в форме таблицы 6.4.3.1

Таблица 6.4.3.1

Преобразователь напряжения измерительный аналого-цифровой МИК-3 Предел измерений -10 В... 10 В

вход дифференциальный

• 6.4.3.6 Результаты поверки считаются удовлетворительными, если во всех проверяемых точках диапазона измерений основная приведенная погрешность не превышает предела допускаемого значения ±0,1 %. Если приведенная погрешность больше значения ±0,1 %, то канал бракуется.

• 7.1 Положительные результаты поверки комплексов МИК оформляют свидетельством о поверке в соответствии с приказом от 2 июля 2015 г № 1815.

• 7.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики комплекс МИК к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с приказом от 2 июля 2015 г № 1815. В извещении указывают причину непригодности и приводят указание о направлении в ремонт или невозможности их дальнейшего использования.

Рекомендуемая форма протокола поверки приведена в Приложении А.

ПРИЛОЖЕНИЕ А (рекомендуемое)

Протокол поверки №

от «____» __________20 г.

Протокол поверки №

от «____» __________20 г.

РЕЗУЛЬТАТЫ ПОВЕРКИ

соответствует/не соответствует требованиям нормативной документа-ции п. методики поверки________________________________________

работоспособен, замечаний нет/ не работоспособен

3. Определение метрологических характеристик

МИК 2 (35 мВ) 1-ый канал

• Допускаемая погрешность ±___

Действительная погрешность -____

«Результаты поверки: годен, на основании результатов периодической поверки признано соответствующим установленным в описании типа метрологическим требованиям.

Выдано свидетельство о поверке №_____________от «___»_________20___г.

| Выдано извещение о непригодности к применению №_________от «__»_____201 г.

Поверку провел(а):

I ____________ ___________ ______________

(должность)                                  (подпись)                                 (инициалы, фамилия)

I

I

I

I

I

I

I I

I

I

I

I

18

Протокол поверки №_____________от «___» ________2017 г.

Преобразователь напряжения измери- Госреестр тельный аналого-цифровой МИК 3     №

J___________________________________

______________________________________Год изготовле- ____________ ±10 В; ±5 В                             ния:               2 В; 1 В

____________________________________Цена деления:    ___________

РЕЗУЛЬТАТЫ ПОВЕРКИ

соответствует/не соответствует требованиям нормативной документа-ции п. методики поверки________________________________________

работоспособен, замечаний нет/ не работоспособен

3. Определение метрологических характеристик

МИК 3 (10 В) 1-ый канал

Допускаемая погрешность ±___

Действительная погрешность -____

Результаты поверки: годен, на основании результатов периодической поверки признано соответствующим установленным в описании типа метрологическим требованиям.

Выдано свидетельство о поверке №_____________от «___»_________20___г.

Выдано извещение о непригодности к применению №__________от «___»_____201 г.

Поверку провел(а):

20
