Методика поверки «КОНДУКТОМЕТР-СОЛЕМЕР МАРК-602» (Код не указан!)

А 1.1 Область применения

Настоящая методика распространяется на кондуктометр-солемер МАРК-602 (далее кондуктометр) с маркировочной табличкой, содержащей регистрационный номер в Государственном реестре средств измерений и интервал между поверками.

Настоящая методика устанавливает методы и средства первичной и периодической поверок кондуктометра.

Кондуктометр исполнений МАРК-602 предназначен для измерений:

• - удельной электрической проводимости (УЭП);

• - удельной электрической проводимости, приведенной к температуре 25 °C (УЭП₂₅);

• - эквивалентного солесодержания в пересчете на хлористый натрий (NaCl) водной среды.

Кондуктометр исполнений МАРК-602Т предназначен для измерений:

• - удельной электрической проводимости;

• - удельной электрической проводимости приведенной к температуре 20 либо 25 °C (УЭП₂о или УЭП₂₅);

• - удельного электрического сопротивления (УЭС);

• - удельного электрического сопротивления, приведенного к температуре 20 либо 25 °C (УЭС₂о или УЭС₂5);

• - эквивалентного солесодержания в пересчете на хлористый натрий (NaCl) водной среды;

• - температуры анализируемой водной среды.

Интервал между поверками - 2 года.

А 1.2 Используемые нормативные документы

ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

ГОСТ Р 8.722-2010 ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки.

РМГ 51-2002 ГСИ. Документы на методики поверки средств измерений. Основные положения.

А 1.3 Метрологические характеристики, проверяемые при поверке

Пределы допускаемой основной абсолютной погрешности кондуктометра при температуре анализируемой водной среды (25,0 ± 0,2) °C, окружающего воздуха (20 ± 5) °C должны соответствовать таблице А 1.3.1.

Таблица А1.3.1

Исполнение кондуктометра	Датчик проводимости	Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении УЭП, мкСм/см
МАРК-602 МАРК-602/1 МАРК-602/36 МАРК-602/1/36	ДП-025С	± (0,004 + 0,02%)
	ДП-2С	± (0,03 + 0,02%)
МАРК-602МП МАРК-602МП/1 МАРК-602МП/36 МАРК-602МП/1/36	ДП-ООЗМП	±(0,001 +0,02%)
МАРК-602Т МАРК-602Т/1 МАРК-602Т/36 МАРК-602Т/1/36	ДП-ЗТ	± (0,03 + 0,02%)
	ДП-ООЗТ	±(0,001 +0,02%)
Примечание-%- измеренное значение УЭП, мкСм/см.

Пределы допускаемой дополнительной абсолютной погрешности кондуктометра при измерении УЭП, обусловленной изменением температуры анализируемой среды, на каждый ± 1 °C от рабочей (25 ± 0,2) °C в диапазоне температурной компенсации от плюс 5 до плюс 50 °C (для исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36) и от 0 до плюс 100 °C (для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36) должны быть, мкСм/см..............................................................................± 0,0008%.

Пределы допускаемой основной приведенной погрешности преобразования измеренного значения УЭП в унифицированный электрический выходной сигнал постоянного тока (в дальнейшем выходной ток) при температуре окружающего воздуха (20 ± 5) °C должны быть, % от диапазона токового вы

Пределы допускаемой абсолютной погрешности определения сопротивления термодатчика R_t, приведенного к О °C (для исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36) должны быть, Ом.....................± 1,0.

Пределы допускаемой основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды при температуре окружающего воздуха (20 ± 5) °C (для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36 и МАРК-602Т/1/36) должны быть, °C.................................± 0,3.

А 1.4 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице А 1.4.1.

Таблица А 1.4.1

Наименование операции	Номера пп. методики	Необходимость проведения операции при
		первичной поверке	периодической поверке
1 Внешний осмотр	А1.9.1	+	+
2 Опробование	А1.9.2	+	+
3 Определение основной абсолютной погрешности кондуктометра при измерении УЭП при комплектной поверке	А1.9.3	+	+
4 Определение основной абсолютной погрешности кондуктометра при измерении УЭП при поэлементной поверке	А1.9.4	+	+
5 Определение абсолютной погрешности определения сопротивления термодатчика Rt, приведенного к 0 °C (для исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП,     МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36)	А1.9.4.2	+	+
6 Определение основной приведенной погрешности преобразования измеренного значения УЭП в выходной ток при температуре окружающего воздуха (20 ± 5)°C	А1.9.4.3	+	+

Примечания

• 1 Знак «+» означает, что операцию проводят.

• 2 Знак «-» означает, что операцию не проводят.

• 3 Допускается проводить одну из операций п. 3 либо п. 4.

• 4 При получении отрицательного результата после любой из операций по-верка прекращается, кондуктометр бракуется.

А 1.5 Средства поверки

Средства измерений, реактивы, материалы, применяемые при поверке, указаны в таблице А1.5.1.

Таблица А1.5.1

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки
А1.7	Гигрометр психрометрический типа ВИТ-1 Диапазон измерений относительной влажности воздуха от 20 до 90 %. Абсолютная погрешность измерения ± 7 %.
А1.7	Барометр-анероид БАММ-1 Диапазон измеряемого давления от 80 до 106 кПа. Предел допускаемой основной абсолютной погрешности ± 0,2 кПа

ВР30.00.000РЭ

Продолжение таблицы А 1.5.1

Номер пункта методики поверки	Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки
А1.9.3, А1.9.4, А1.9.6	Термометр лабораторный электронный ЛТ-300 Диапазон измерений от минус 50 до плюс 300 °C, погрешность измерения ± 0,05 °C.
А1.9.3, А1.9.4	Весы лабораторные электронные В1502 Диапазон взвешивания от 0,5 до 1500 г. Погрешность взвешивания не более ± 30 мг

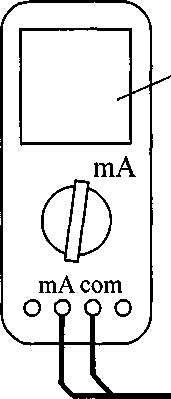

А1.9.4	Мультиметр цифровой АРРА-305 Используемый предел измерений переменного напряжения 400 В; основная абсолютная погрешность измерения, В: ± (0,007Х + 0,05), где X - измеренное, значение переменного напряжения, В. Используемый предел измерения силы постоянного тока 40 мА; основная абсолютная погрешность измерения, мА: ± (0,002Х + 0,004), где X - измеренное значение силы постоянного тока, мА
А1.9.4 А1.9.5	Магазин сопротивлений Р4831 Диапазон от 0,002 до 100000 Ом, класс точности 0,02/2-10’6.
А1.9.6	Термостат жидкостный ТЖ-ТС-01/26 Диапазон регулирования температуры от 10 до 100 °C. Погрешность поддержания температуры не более ±0,1 °C.
А1.9.3, А1.9.4	Рабочий эталон второго разряда - кондуктометр лабораторный КЛ-С-1А, класс точности 0,25
А1.9.3, А1.9.4	Стакан цилиндрический СЦ-3 ГОСТ 23932-90
А1.9.3, А1.9.4	Посуда мерная по ГОСТ 23932-90
А1.9.3, А1.9.4, А1.9.6	Вода дистиллированная ГОСТ 6709-72 (удельная электрическая проводимость не более 5 мкСм/см)
А1.9.3, А1.9.4	Калий хлористый по ГОСТ 4234-77, ч.
А1.9.4	Резисторы: С2-29В-0,25 20 кОм ± 0,25 % С2-29В-0,25 18 Ом ± 0,25 % С2-29В-0,25 29,8 Ом ± 0,25 %

Примечания

• 1 Допускается применение других средств измерений, не приведенных в перечне, но обеспечивающих определение метрологических характеристик с необходимой точностью.

• 2 Для измерения температуры допускается применение других средств измерений с погрешностью измерения не хуже ±0,1 °C.

Средства измерений должны быть поверены и иметь действующие свидетельства о поверке или знаки поверки.

Испытательное оборудование должно иметь отметки, подтверждающие его годность в соответствии с требованиями их технической документации.

• 3 Для имитации УЭП датчика проводимости ДП-003Т допускается применение резисторов С2-29В-0,25 с номинальным значением сопротивления:

• - от 0,075 до 2210 кОм на участке 0-20 % от диапазона измерений;

• - от 0,0274 до 0,0332 кОм на участке 45-55 % от диапазона измерений;

• - от 0,0150 до 0,0167 на участке 80-100 % от диапазона измерений.

А 1.6 Требования безопасности

А 1.6.1 При проведении поверки соблюдают правила техники безопасности при работе с химическими реактивами по ГОСТ 12.1.007-76 и ГОСТ 12.4.021-75.

А 1.6.2 К поверке кондуктометра допускается персонал, имеющий допуск к работе с электроустановками до 1000 В.

А 1.6.3 Помещение, в котором осуществляется поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

А 1.6.4 Помещения, в которых проводят работы с растворами, должны быть оборудованы устройствами приточно-вытяжной вентиляции и вытяжными шкафами в соответствии с требованиями ГОСТ 12.1.004-91.

А 1.6.5 Место для работы с растворами должно быть обеспечено подводом проточной питьевой воды.

А 1.6.6 Использованные растворы разрешается сливать только в специально подготовленную посуду с крышками; слив растворов в общую канализационную сеть не допускается.

А 1.6.7 Исполнители должны быть проинструктированы о мерах безопасности, которые должны соблюдаться при работе с приборами, в соответствии с инструкциями, прилагаемыми к приборам. Обучение работающих лиц правилам безопасности труда проводят по ГОСТ 12.0.004-90.

ВР30.00.000РЭ

А 1.7 Условия проведения поверки

А 1.7.1 Поверка должна проводиться в следующих условиях:

• - температура окружающего воздуха, °C................................(20 ± 5);

• - относительная влажность воздуха, %, не более...........................80;

• - атмосферное давление, кПа.................................от 84,0 до 106,7;

- питание - от сети переменного тока частотой (50 ± 1) Гц и напряжением (220 ± 4,4) В либо (36 ± 1) В.

А 1.7.2 Вибрация, тряска, удары, влияющие на работу кондуктометра, не допускаются.

А 1.8 Подготовка к поверке

А 1.8.1 Перед проведением поверки кондуктометр подготавливают к работе в соответствии с п. 2.3 руководства по эксплуатации ВР30.00.000РЭ.

А 1.8.2 Проверяют соответствие параметров, занесенных в память кондуктометра, паспортным данным:

• - значение электролитической постоянной датчика проводимости Сд, см'¹, должно соответствовать значению, указанному в таблице 2.1 паспорта;

• - значение сопротивления термодатчика, приведенного к 0 °C, R_t, Ом, должно соответствовать значению, указанному в разделе 6 паспорта (для исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36).

А 1.8.3 Средства измерений и испытательное оборудование подготавливают к работе в соответствии с их эксплуатационной документацией.

А 1.9 Проведение поверки

А1.9.1 Внешний осмотр

На поверку предъявляют паспорт и руководство по эксплуатации.

При проведении внешнего осмотра кондуктометра проверяют:

• - отсутствие механических повреждений блока преобразовательного, датчиков проводимости и блоков усилителя БУ-602Т (для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36 и МАРК-602Т/1/36);

• - целостность разъемов, кнопок, соединительных кабелей;

• - состояние лакокрасочных покрытий, четкость маркировки;

• - правильность маркировки, в том числе регистрационный номер в Государственном реестре средств измерений и интервал между поверками.

Кондуктометр, имеющий дефекты, затрудняющие эксплуатацию, к дальнейшей поверке не допускают.

А 1.9.2 Опробование

А 1.9.2.1 Проверка функционирования кондуктометра в различных режимах работы

Подключают блок преобразовательный к сети переменного тока частотой (50 ± 1) Гц, напряжением (220 ± 4,4) В или (36 ± 1) В (в зависимости от исполнения кондуктометра).

Включают поверяемый кондуктометр.

Проверяют работоспособность кнопок «КАНАЛ», «^МЕНЮ _(<

ВВОД

«Ф» и «О’».

Результат проверки считают удовлетворительным, если:

• - подсвечивается световой индикатор «СЕТЬ»;

• - при нажатии кнопки «КАНАЛ» изменяется режим индикации каналов в зависимости от количества подключенных каналов (один либо два);

• - при нажатии кнопки « МЕНЮ » кондуктометр переходит из режима из-

ВВОД

мерений в режим контроля и изменения параметров (вход в меню);

• - кнопкой «;0;» осуществляется включение и отключение подсветки экрана индикатора;

• - кнопками «Ф», «О’» осуществляется перемещение по строкам меню.

ВРЗО.ОО.ОООРЭ

Al.9.2.2 Проверка соответствия программного обеспечения (ПО)

Переходят в служебное меню (для исполнений кондуктометра МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36).

Примечание - Доступ к служебному МЕНЮ предоставляется по запросу представителям органов Государственной метрологической службы или аккредитованным в установленном порядке юридическим лицам и индивидуальным предпринимателям.

Переходят в экранное меню «ПО И КОНТР.СУММЫ» (для исполнений кондуктометра МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36).

Проверяют соответствие ПО тому, которое было зафиксировано при испытаниях в целях утверждения типа кондуктометра.

Для этого фиксируют идентификационное обозначение ПО и цифровые идентификаторы ПО (контрольные суммы исполняемого кода), которые должны соответствовать таблице А1.9.1.

Таблица А 1.9.1

Идентификационные данные (признаки)	Значение
	Исполнение кондуктометра МАРК-
	602, 602/36, 602/1,602/1/36, 602МП, 602МП/1, 602МП/36, 602МП/1/36	602Т, 602Т/1, 602Т/36, 602Т/1/36
Идентификационное наименование ПО:
- для платы индикации	6021.430.02.13	—
- для платы усилителя	602U.253.01.07	—
- для блока преобразовательного	—	602I.STM32.01.01
- для блока усилителя	—	602U.249.01.02
Номер версии (идентификационный номер) ПО:
- для платы индикации	02.13	—
- для платы усилителя	01.07	—
- для блока преобразовательного	—	01.01
- для блока усилителя	—	01.02

Продолжение таблицы А 1.9.1

Идентификационные данные (признаки)	Значение
	Исполнение кондуктометра МАРК-
	602, 602/36, 602/1,602/1/36, 602МП, 602МП/1, 602МП/36, 602МП/1/36	602Т, 602Т/1, 602Т/36, 602Т/1/36
Цифровой идентификатор ПО:
- для платы индикации	0xC23FAD67	—
- для платы усилителя	0xFF94	—
- для блока преобразовательного	—	OxlABFCDCE
- для блока усилителя	—	OxDEDO

Результат проверки считают удовлетворительным, если приведенные идентификационное обозначение, идентификатор метрологически значимой части ПО, идентификаторы программного обеспечения (контрольные суммы исполняемого кода в шестнадцатеричной системе) соответствуют установленным по индикатору кондуктометра требованиям.

А1.9.3 Определение основной абсолютной погрешности кондуктометра при измерении УЭП при комплектной поверке

Определение основной абсолютной погрешности кондуктометра проводят комплектным методом в соответствии с п. 7.3 ГОСТ Р 8.722-2010.

Основную абсолютную погрешность кондуктометра при измерении УЭП определяют в трех точках, расположенных приблизительно на начальном (20 % от диапазона), среднем (50 % от диапазона) и конечном (80 % от диапазона) участках диапазона измерений.

А 1.9.3.1 Подготовка к измерениям

Приготавливают 1 дм³ 1М водного раствора дважды перекристаллизованной прокаленной соли КС1 (74,555 г КС1 на 1 дм³ раствора; плотность при 18 °C р= 1,04492 г/см³).

Далее приготавливают растворы КС1 с УЭП в соответствии с таблицей А1.9.2: разбавляют 1М водный раствор КС1 дистиллированной водой до необходимого значения УЭП, контролируя эталонным кондуктометром.

Таблица А1.9.2

Датчик проводимости	Диапазон измерений УЭП, мкСм/см	Участок диапазона измерений, %	УЭП раствора КС1 при t = 25 °C, мкСм/см
ДП-025С, ДП-003Т	от 0 до 2000	начальный	400 ± 40
		средний	1000±100
		конечный	1600±160
ДП-2С, ДП-ЗТ	от 0 до 20000	начальный	4000 ±400
		средний	10000 ±1000
		конечный	16000±1600
ДП-ООЗМП	от 0 до 200	начальный	40 ±4
		средний	100 ± 10
		конечный	160 ± 16

Допускается использовать эталонные растворы по Р 50.2.021-2002, имеющие значения УЭП, соответствующие таблице А1.9.2.

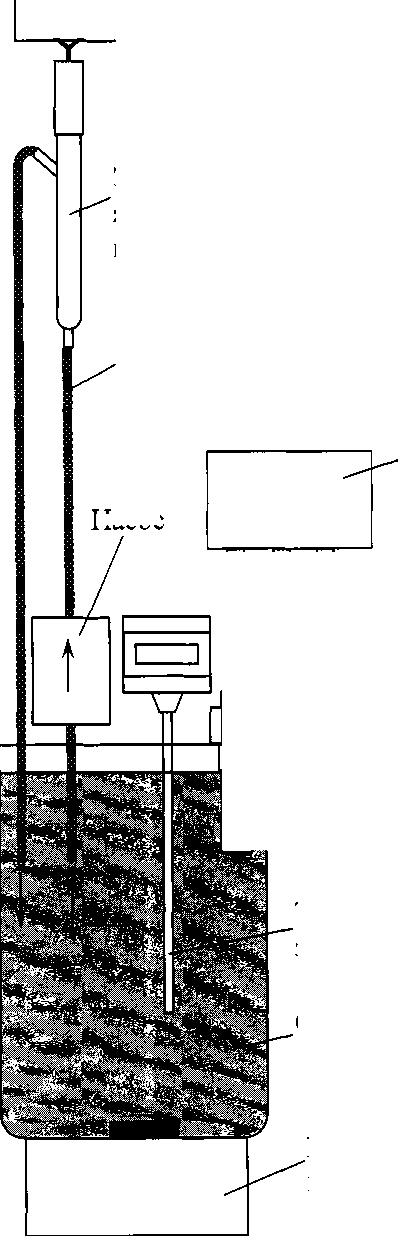

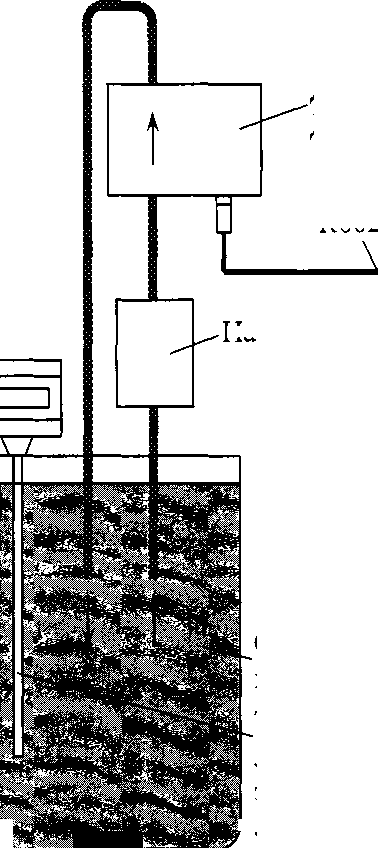

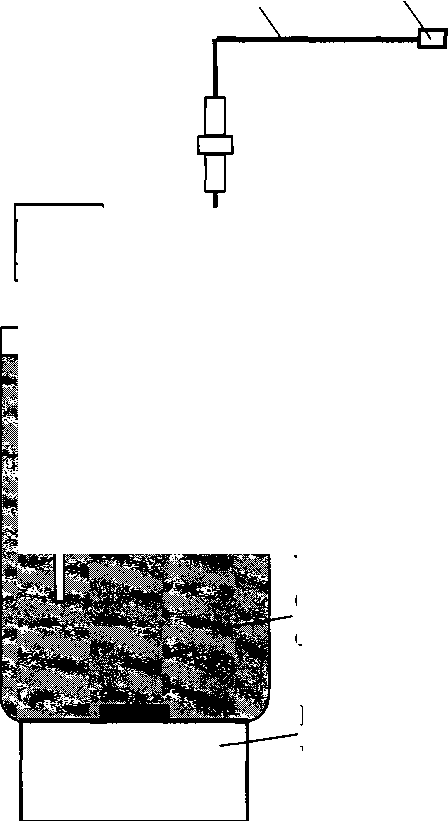

Собирают установку в соответствии с рисунком, указанном в таблице А1.9.3.

Таблица А 1.9.3

Исполнение кондуктометра	Датчик проводимости	Схема установки
МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36	ДП-025С, ДП-2С	Рисунок А 1.9.1
МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36	ДП-ООЗМП	Рисунок А1.9.2
МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36	ДП-003Т, ДП-ЗТ	Рисунок А 1.9.3

Подсоединяют кабель К602.5  (К602МП.5,  К602Т.5) к разъему

«ДАТЧИК А» либо «ДАТЧИК В» блока преобразовательного.

Заливают в сосуд вместимостью 3 дм³ раствор КС1, соответствующий начальному участку диапазона измерений по таблице А1.9.2.

Устанавливают датчик проводимости ДП-025С (ДП-2С) с отклонением от вертикали не более 15°, так чтобы раствор КС1 из сосуда проходил через датчик проводимости ДП-025С (ДП-2С) снизу вверх.

Датчик проводимости ДП-003МП погружают в сосуд с раствором КС1 на глубину от 60 до 100 мм, датчик проводимости ДП-003Т - на глубину не менее 60 мм, датчик проводимости ДП-ЗТ - на глубину не менее 110 мм.

Включают поверяемый кондуктометр.

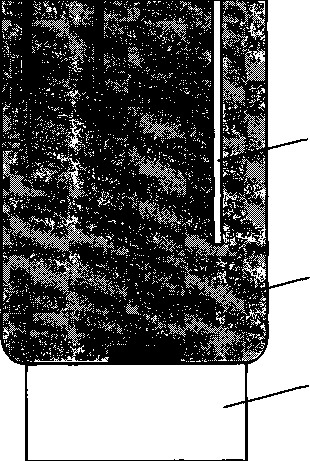

Эталонный кондуктометр

О О О О □

Электролитическая ячейка эталонного кондуктометра

Включают режим измерений УЭП, не приведенной к 25 (20) °C («%»).

Устанавливают значение верхнего предела программируемого диапазона измерений УЭП по токовому выходу равным:

• - 20000 мкСм/см для датчиков проводимости ДП-2С и ДП-ЗТ;

• - 2000 мкСм/см для датчиков проводимости ДП-025С и ДП-ООЗТ;

• - 200 мкСм/см для датчиков проводимости ДП-003МП.

Устанавливают значение:

• - нижнего предела уставки (MIN) равным 0 мкСм/см;

• - верхнего предела уставки (МАХ) равным 20000 мкСм/см.

Размещают датчик проводимости, электролитическую ячейку эталонного кондуктометра и сосуд с раствором КС1 в одинаковых температурных условиях при температуре (20 ± 5) °C.

Включают эталонный кондуктометр и устанавливают соответствующий диапазон.

Отключают термокомпенсацию эталонного кондуктометра.

Включают насос и мешалку магнитную.

А1.9.3.2 Выполнение измерений

Через 15 мин фиксируют в режиме измерений УЭП показания эталонного кондуктометра/_э, мкСм/см, и поверяемого кондуктометра/, мкСм/см.

Измерения производят три раза.

Проводят аналогичные операции для двух других растворов КС1.

Измерения УЭП проводят последовательно от меньших значений к большим.

Проводят аналогичные измерения для второго датчика проводимости, если он входит в комплект кондуктометра.

А1.9.3.3 Обработка результатов

Рассчитывают для всех значений основную абсолютную погрешность измерений УЭП Д/, мкСм/см, по формуле:

(А1.1)

Результат определения основной абсолютной погрешности кондуктометра при измерении УЭП считают удовлетворительным, если для каждого раствора КС1 выполняется условие:

а) для исполнений кондуктометра МАРК-602,   МАРК-602/1,

МАРК-602/36, МАРК-602/1/36:

• - с датчиком проводимости ДП-025С

• - (0,004 + 0,02/) < А/ < 0,004 + 0,02/;

• - с датчиком проводимости ДП-2С

• - (0,03 + 0,02/) < А/ < 0,03 + 0,02/;

б) для исполнений кондуктометра МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36 с датчиком проводимости ДП-ООЗМП

• - (0,001 + 0,02%) < А/ < 0,001 + 0,02%;

в) для исполнений кондуктометра МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36:

• - с датчиком проводимости ДП-ЗТ

• - (0,03 + 0,02/) < А/ < 0,03 + 0,02%;

• - с датчиком проводимости ДП-003Т

-(0,001 + 0,02%) < А_% <0,001 + 0,02%.

А 1.9.4 Определение основной абсолютной погрешности кондуктометра при измерении УЭП при поэлементной поверке

Определение основной абсолютной погрешности кондуктометра проводят поэлементным методом в соответствии с п. 7.4 ГОСТ Р 8.722-2010.

А1.9.4.1 Определение относительной погрешности определения электролитической постоянной датчиков проводимости

А1.9.4.1.1 Подготовка к измерениям

Подготовка к измерениям - в соответствии с п. А1.9.3.1.

Заливают в сосуд вместимостью 3 дм³ раствор КС1, приготовленный в соответствии с таблицей А1.9.4: разбавляют 1М водный раствор КС1 дистиллированной водой до необходимого значения УЭП, контролируя эталонным кондуктометром.

Таблица А 1.9.4

Датчик проводимости	Диапазон измерений УЭП, мкСм/см	УЭП раствора КС1 при t = 25 °C, мкСм/см
ДП-025С	от 0 до 2000	от 1000 до 1300
ДП-2С, ДП-ЗТ	от 0 до 20000
ДП-003МП	от 0 до 200	от 100 до 200
ДП-ООЗТ	от 0 до 2000

А1.9.4.1.2 Выполнение измерений

Через 15 мин фиксируют:

• - показания в режиме измерений УЭП эталонного кондуктометра /_э, мкСм/см, и поверяемого кондуктометра /, мкСм/см;

• - показания по температуре поверяемого кондуктометра, °C.

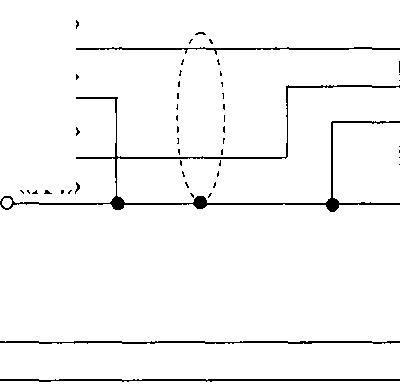

Заменяют датчики проводимости ДП-025С (ДП-2С, ДП-003МП) магазинами сопротивлений; подключают к блоку усилителя БУ-602Т магазины сопротивлений и датчик проводимости ДП-003Т (ДП-ЗТ).

Для этого собирают установку в соответствии с рисунком, указанном в

таблице А 1.9.5.

Таблица А 1.9.5

Исполнение кондуктометра	Датчик проводимости	Схема установки
МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36	ДП-025С, ДП-2С	Рисунок А1.9.4
МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36	ДП-003МП	Рисунок А 1.9.5
МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36	ДП-003Т, ДП-ЗТ	Рисунок А 1.9.6

сопротивлений Р4831

(имитация УЭП)

«хз»

О о-оо-о о-ооО

ОООО оооо

Магазин

сопротивлений Р4831 (имитация температуры)

Подсоединяют к разъему «ДАТЧИК А» или «ДАТЧИК В» блока преобразовательного:

• - для кондуктометра исполнений МАРК-602,   МАРК-602/1,

МАРК-602/36, МАРК-602/1/36 кабель К602.5;

• - для кондуктометра исполнений МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36 и МАРК-602МП/1/36 кабель К602МП.5;

• - для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36 кабель К602Т.5.

На магазине сопротивлений, имитирующем температуру, устанавливают значение сопротивления равное 1100 Ом.

На магазине сопротивлений, имитирующем УЭП, устанавливают такое значение сопротивления, чтобы показания кондуктометра по УЭП соответствовали/, мкСм/см.

Фиксируют подобранное сопротивление R_w, кОм.

Измерения проводят три раза, каждый раз снимая показания поверяемого кондуктометра и фиксируя подобранное сопротивление.

Проводят аналогичные измерения для второго датчика проводимости, если он входит в комплект кондуктометра.

А1.9.4.1.3 Обработка результатов

Рассчитывают электролитическую постоянную каждого датчика проводимости Сд, см'¹, по формуле:

С_д =        •                           (А1.2)

Рассчитывают среднее арифметическое значение электролитической постоянной датчика проводимости С_Дср, см'¹, по результатам трех измерений.

Рассчитывают относительную погрешность определения электролитической постоянной датчика проводимости <5_д , %, по формуле:

х = ^Сдср ~^Сд--Ш %,               (А1.3)

где С_д - значение электролитической постоянной датчика проводимости, введенное в память кондуктометра, см'¹.

Результат проверки считают удовлетворительным, если для каждого из датчиков проводимости выполняется условие:

-1<3_Д<1.

Al.9.4.2 Определение абсолютной погрешности определения сопротивления термодатчика R_t, приведенного к О °C (для исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36)

А1.9.4.2.1 Подготовка к измерениям

Собирают установку в соответствии с рисунком, указанном в таблице А1.9.6.

Подсоединяют кабель К602.5 (К602МП.5) к разъему «ДАТЧИК А» или «ДАТЧИК В» блока преобразовательного.

Таблица А 1.9.6

Исполнение кондуктометра	Датчик проводимости	Схема установки
МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36	ДП-025С, ДП-2С	Рисунок А 1.9.7
МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36	ДП-ООЗМП	Рисунок А 1.9.8

Заливают в сосуд вместимостью 3 дм³ дистиллированную воду комнатной температуры (25 ± 10) °C.

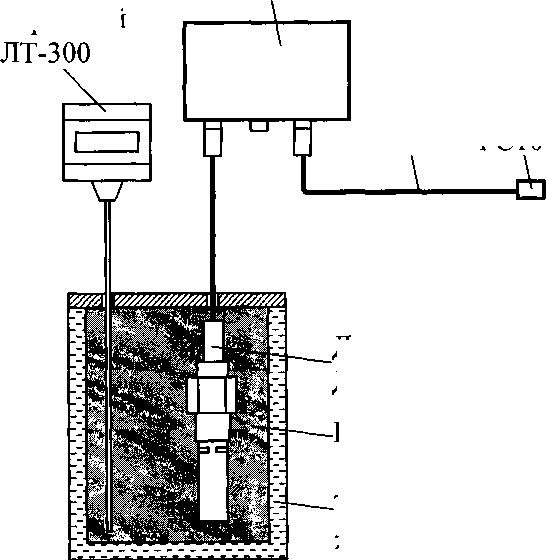

Устанавливают датчик проводимости ДП-025С (ДП-2С) с отклонением от вертикали не более 15°, так чтобы вода из сосуда проходила через датчик проводимости ДП-025С (ДП-2С) снизу вверх.

Датчик проводимости ДП-003МП погружают в сосуд с водой на глубину от 60 до 100 мм.

Заменяют термодатчик датчика проводимости магазином сопротивлений. Для этого подсоединяют кабель имитатора и магазин сопротивлений в соответствии с рисунками А1.9.76 и А1.9.86.

Устанавливают на магазине сопротивлений такое сопротивление R^t), Ом, чтобы показания кондуктометра по температуре соответствовали значению t, °C, зафиксированному ранее.

Зависимость сопротивления термодатчика R(t), Ом, от температуры t, °C, определяется выражением

R(t) = R,f(t),                         (А 1.4)

где R_t - сопротивление термодатчика, приведенное к О °C, Ом; f(t) = 1 + 0,003908? - 0,0000005775^.

Значения f(t) для температур от плюс 15 до плюс 35 °C приведены в таблице А1.9.7.

где f(t₃) - значение функции f(t), взятой из таблицы А1.9.7 для температуры t₃, зафиксированной по эталонному термометру.

Повторяют операцию определения сопротивления термодатчика, приведенного к О °C, R™ три раза.

Проводят аналогичные измерения для второго датчика проводимости, если он входит в комплект кондуктометра.

А1.9.4.2.3 Обработка результатов

Рассчитывают среднее значение сопротивления термодатчика, приведенного к О °C, R™ , Ом, по результатам трех измерений.

Рассчитывают абсолютную погрешность определения сопротивления термодатчика АЯ_/? Ом, по формуле:

&R_t=R™-R_t,                    (Al.6)

где R_t - сопротивление термодатчика, приведенное к О °C, введенное в память кондуктометра, Ом.

Результат проверки считают удовлетворительным, если выполняется условие:

-1,0< АЯ, <1,0.

А1.9.4.3 Определение относительной погрешности блока преобразовательного в режиме измерений УЭП. Определение основной приведенной погрешности преобразования измеренного значения УЭП в выходной ток при температуре окружающего воздуха (20 ± 5) °C.

Al.9.4.3.1 Подготовка к измерениям

Собирают установку в соответствии с рисунком, указанном в таблице А1.9.5.

Подсоединяют кабель К602.5  (К602МП.5,  К602Т.5) к разъему

«ДАТЧИК А» или «ДАТЧИК В» блока преобразовательного.

Подсоединяют мультиметр АРРА-305 к разъему «ТОКОВЫЙ ВЫХОД, СИГНАЛИЗАЦИЯ, RS-485» блока преобразовательного в соответствии с рисунком А1.9.9.

Вводят в память кондуктометра значение электролитической постоянной датчика проводимости Сд, см’¹, указанное в таблице А 1.9.8.

Устанавливают значение верхнего предела программируемого диапазона измерений УЭП по токовому выходу в соответствии с таблицей А 1.9.8.

Включают режим измерений УЭП, не приведенной к 25 (20) °C («%»).

Таблица А1.9.8

Датчик проводимости	Значение электролитической постоянной датчика проводимости Сд, см'1	Значение верхнего предела программируемого диапазона измерений УЭП по токовому выходу, мкСм/см
ДП-025С	0,250	2000
ДП-2С	2,000	20000
ДП-ООЗМП	0,030	200
ДП-ООЗТ	0,030	2000
ДП-ЗТ	3,000	20000

А 1.9.4.3.2 Выполнение измерений

На магазине сопротивлений, имитирующем температуру, устанавливают значение сопротивления равное 1100 Ом.

Значения устанавливаемых сопротивлений, имитирующих УЭП в трех точках диапазона измерений, указаны в таблице А1.9.9.

Таблица А 1.9.9

Датчик проводимости	Участок диапазона измерений УЭП, %	Значение сопротивления, имитирующего %табл, R™1, кОм	Расчетное значение/^дбл, мкСм/см
ДП-025С	0-20	20	12,50
	45-55	0,25	1000
	80-100	0,137	1825
ДП-2С	0-20	20	100,0
	45-55	0,2	10000
	80-100	0,125	16000
ДП-ООЗМП	0-20	20	1,500
	45-55	0,3	100,0
	80-100	0,175	171,4
ДП-ООЗТ	0-20	20*	1,500
	45-55	0,0298*	1006
	80-100	0,018*	1667
ДП-ЗТ	0-20	20	150,0
	45-55	0,3	10000
	80-100	0,175	17143
* - Значение сопротивления имитируется резистором.

Значение показаний индикатора блока преобразовательного в режиме измерений УЭП/_мдбл, мкСм/см, определяется формулой:

Хтабл rum ’                           (Al.7)

где Сд - значение электролитической постоянной датчика проводимости, введенное в память кондуктометра, см'¹;

R^UM - значение установленного сопротивления, имитирующего УЭП, кОм.

Фиксируют показания УЭП/, мкСм/см, в режиме измерений УЭП в трех точках диапазона измерений для значений сопротивлений К™, кОм, устанавливаемых в соответствии с таблицей А 1.9.9.

Для каждой точки фиксируют выходные токи блока преобразовательного /17²⁰ и Z?"⁵, мА, в диапазонах от 4 до 20 мА и от 0 до 5 мА соответственно.

вых        вых ^7     7

Проводят аналогичные измерения для второго канала блока преобразовательного.

Al.9.4.3.3 Обработка результатов

Рассчитывают относительную погрешность канала А (канала В) блока преобразовательного 8^_п , %, в режиме измерений УЭП для всех зафиксированных показаний по формуле

= Х         . ₁₀₀о_/о                       (А1.8)

X

Рассчитывают приведенные погрешности преобразования измеренного значения УЭП в выходной ток блока преобразовательного для всех зафиксированных значений выходного тока у₄_2о и /0-5, ^0/°> ^п0 формулам:

- для выходного тока в диапазоне от 4 до 20 мА

• 4 + 16--^

L----^12.100%;

16

- для выходного тока в диапазоне от 0 до 5 мА

где х_диап - значение верхнего предела программируемого диапазона измерений УЭП по токовому выходу, введенное в память кондуктометра, мкСм/см.

Результат проверки основной приведенной погрешности преобразования измеренного значения УЭП в выходной ток блока преобразовательного канала А (канала В) считают удовлетворительным, если выполняются условия: -0,8<у₄_₂₀ <0,8,

-0,8 <7^ <0,8.

А 1.9.4.4 Определение основной абсолютной погрешности кондуктометра при измерении УЭП

Рассчитывают максимальные значения суммарной относительной погрешности канала А (канала В) кондуктометра при измерении УЭП <^_Zmax, по формуле

где max ~ максимальное значение относительной погрешности блока преобразовательного канала А (канала В) при измерении УЭП, определенное в п. А1.9.4.3, %;

3д - значение относительной погрешности электролитической постоянной датчика проводимости, подключенного к каналу А (каналу В), определенное в п. А1.9.4.1, %.

Рассчитывают значение основной абсолютной погрешности кондуктометра при измерении УЭП Д^, мкСм/см, для точек с максимальной суммарной относительной погрешностью по формуле

3,

л- max _ф

100% ’

где х - измеренное значение УЭП в точках с максимальной суммарной относительной погрешностью, мкСм/см.

Результат определения основной абсолютной погрешности кондуктометра при измерении УЭП считают удовлетворительным, если выполняются условия:

а) для кондуктометра исполнений МАРК-602,   МАРК-602/1,

МАРК-602/36, МАРК-602/1/36:

• - с датчиком проводимости ДП-025С

• - (0,004 + 0,02/) < Д₇ < 0,004 + 0,02/;

• - с датчиком проводимости ДП-2С

- (0,03 + 0,022") i    s 0,03 + 0,02/;

б) для кондуктометра исполнений МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36 с датчиком проводимости ДП-003МП

• - (0,001 + 0,02/) <Д^ <0,001 + 0,02/;

в) для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36:

• - с датчиком проводимости ДП-ЗТ

-(0,03 + 0,02%) < Д_% <0,03 + 0,02%;

• - с датчиком проводимости ДП-003Т

-(0,001 + 0,02%) < Д_% <0,001 + 0,02%.

А 1.9.5 Определение дополнительной абсолютной погрешности кондуктометра при измерении УЭП, обусловленной изменением температуры анализируемой среды

А 1.9.5.1 Подготовка к измерениям

Подготовка к измерениям аналогична приведенной в п. А 1.9.4.3.1.

Мультиметр АРРА-305 не используют.

Вводят в память кондуктометра:

• - значение сопротивления термодатчика R_t, приведенного к О °C, равное

1000,0 Ом, для исполнений МАРК-602,  МАРК-602/1, МАРК-602/36,

МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1,  МАРК-602МП736 и

МАРК-602МП/1/36;

• - значение коэффициента линейной термокомпенсации равное 0,020 °C'¹ для всех исполнений.

А 1.9.5.2 Проведение измерений

Имитируют температуру анализируемой среды:

а) 5, 25 и 50 °C - для исполнений МАРК-602, МАРК-602/36,

МАРК-602/1,    МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1,

МАРК-602МП/36, МАРК-602МП/1/36;

б) 0, 25 и 100 °C - для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36.

Для кондуктометра исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1,  МАРК-602МП/36 и

МАРК-602МП/1/36 устанавливают на магазине сопротивлений, имитирующем температуру анализируемой среды, значение сопротивления, рассчитанное по формуле (А 1.4) при 1000,0 Ом:

R(5) = 1019,5 Ом;

R(25) = 1097,3 Ом.

R(50) = 1193,9 Ом.

Для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36 показания индикатора блока преобразовательного по температуре устанавливают, подбирая сопротивление на магазине сопротивлений, имитирующем температуру анализируемой среды.

Устанавливают значение имитирующего сопротивления R™, кОм, соответствующее участку 45-55 % от диапазона измерений УЭП, в соответствии с таблицей А1.9.9.

Устанавливают на магазине сопротивлений, имитирующем температуру анализируемой среды, значение, соответствующее 25 °C.

Включают режим измерений УЭП, не приведенной к 25 °C («/»). Фиксируют показания поверяемого кондуктометра /, мкСм/см. Включают режим измерений УЭП, приведенной к 25 °C («/25»)-Фиксируют показания поверяемого кондуктометра /2s(0> мкСм/см.

Для кондуктометра исполнений МАРК-602,   МАРК-602/1,

МАРК-602/36,    МАРК-602/1/36,    МАРК-602МП, МАРК-602МП/1,

МАРК-602МП/36, МАРК-602МП/1/36 аналогичным образом фиксируют показания мкСм/см, для температур 5 и 50 °C.

Для кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36 и МАРК-602Т/1/36 аналогичным образом фиксируют показания /25(0, мкСм/см, для температур 0 и 100 °C.

А1.9.5.3 Обработка результатов

Рассчитывают значение УЭП, приведенной к 25 °C, %25расч(1), мкСм/см, для температур:

а) 5, 25 и 50 °C - для исполнений МАРК-602, МАРК-602/36,

МАРК-602/1,    МАРК-602/1/36, МАРК-602МП,    МАРК-602МП/1,

МАРК-602МП/36, МАРК-602МП/1/36 по формуле

/25^(0 =              +            ,        (Al .13)

где Хчист.воды(0 ~ УЭП «чистой» воды, мкСм/см, равная:

Хчис_т.воды (5) = 0,0161 мкСм/см,

Хчист.воды (25) = 0,0550 мкСм/см,

Хчист.воды (50) = 0,1758 мкСм/см,

А = 0,020 °C"¹ - коэффициент линейной термокомпенсации;

t - здесь и далее - имитируемая температура анализируемой среды (5, 25 и 50 °C).

б) 0, 25 и 100 °C - для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36 по формуле

ВР30.00.000РЭ

/_25рт„ (0 =                  ⁺          (25),          (А 1.14)

Хчист.водыв) ~ УЭП «чистой» воды, мкСм/см, равная:

Хчист.воды (0) = 0,01 1 1 мкСм/см,

Хчис_т.вод_Ы (25) = 0,0550 мкСм/см, Хчис_т.вод_Ы (100) = 0,8009 мкСм/см, А = 0,020 °C'¹ - коэффициент линейной термокомпенсации; t - здесь и далее - имитируемая температура анализируемой среды (0, 25 и 100 °C).

Рассчитывают дополнительную абсолютную погрешность канала А (канала В) кондуктометра при измерении УЭП, &_Хдоп, мкСм/см, при изменении температуры анализируемой среды:

а) в диапазоне от плюс 5 до плюс 50 °C (для исполнений МАРК-602, МАРК-602/1, МАРК-602/36, МАРК-602/1/36, МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36, МАРК-602МП/1/36) по формуле

^ДИо„ ⁼2r₂5(0-Z25p₁₁„W + 0>01Z25(^/) •        (Al.15)

где 0,01/25(0 ~ максимальная погрешность при измерении УЭП, обусловленная погрешностью определения сопротивления термодатчика, мкСм/см;

б) в диапазоне 0 до плюс 100 °C (для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36) по формуле

=Z25(')-Z25,„./') ^{+ 0}.0^|2Z2₅(') .        (Al.16)

где 0,012/25(0 “ максимальная погрешность при измерении УЭП, обусловленная погрешностью измерения температуры, мкСм/см.

Результат определения дополнительной абсолютной погрешности канала А (канала В) кондуктометра при измерении УЭП, обусловленной изменением температуры анализируемой среды, считают удовлетворительным, если выполняется условие:

- 0,0008x25(1) <        < 0,0008X25(1)-

А 1.9.6 Определение основной абсолютной погрешности кондуктометра при измерении температуры анализируемой среды (для исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36)

А 1.9.6.1 Подготовка к измерениям

Собирают установку в соответствии с рисунком А1.9.10.

Подсоединяют кабель К602Т.5 к разъему «ДАТЧИК А» либо «ДАТЧИК В» блока преобразовательного.

Заливают в термостат дистиллированную воду.

В термостат с водой полностью погружают датчик проводимости ДП-003Т (ДП-ЗТ) и устанавливают термометр лабораторный электронный ЛТ-300.

Включают термостат.

С помощью термостата доводят температуру воды до значения (25,0 ± 1,0) °C и поддерживают ее с отклонением от установившегося значения ± 0,2 °C.

Термометр лабораторный электронный

Рисунок А 1.9.10

Al.9.6.2 Проведение измерений

Через 3 мин фиксируют показания кондуктометра по температуре t_U3M, °C, а также показания термометра ЛТ-300 t₃, °C.

Проводят аналогичные измерения для второго канала, если в комплект кондуктометра входят два датчика проводимости.

А1.9.6.3 Обработка результатов

Результат проверки считают удовлетворительным, если выполняется условие:

0,3 < t_U3M ~t₃< 0,3.

А 1.10 Оформление результатов поверки

А1.10.1 Результаты поверки оформляют в виде протокола произвольной формы.

А1.10.2 Положительные результаты поверки удостоверяют свидетельством о поверке и (или) записью в паспорте на кондуктометр и знаком поверки в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815. Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на блок преобразовательный.

А1.10.3 Если по результатам поверки кондуктометр признают непригодным к применению, свидетельство о поверке аннулируют и выписывают извещение о непригодности к применению в соответствии с Приказом Минпромторга России от 02 июля 2015 г. № 1815.

УЭП, мкСм/см	0	10	20	30	40	50	60	70	80	90
11600	6461	6467	6473	6479	6485	6491	6497	6503	6509	6515
11700	6521	6527	6533	6539	6545	6551	6557	6563	6569	6575
11800	6581	6587	6593	6599	6605	6611	6617	6623	6629	6635
11900	6641	6647	6653	6659	6665	6671	6677	6683	6689	6695
12000	6701	6707	6713	6719	6725	6731	6737	6743	6749	6755
12100	6761	6767	6773	6779	6785	6791	6797	6803	6809	6815
12200	6821	6827	6833	6839	6845	6851	6857	6863	6869	6875
12300	6881	6887	6893	6900	6906	6912	6918	6924	6930	6936
12400	6942	6948	6954	6960	6966	6972	6978	6984	6990	6996
12500	7002	7008	7014	7020	7026	7032	7038	7044	7050	7056
12600	7062	7068	7074	7080	7086	7092	7098	7104	7110	7116
12700	7122	7128	7134	7140	7146	7153	7159	7165	7171	7177
12800	7183	7189	7195	7201	7207	7213	7219	7225	7231	7237
12900	7243	7249	7255	7261	7267	7273	7279	7285	7291	7297
13000	7303	7309	7315	7322	7328	7334	7340	7346	7352	7358
13100	7364	7370	7376	7382	7388	7394	7400	7406	7412	7418
13200	7424	7430	7436	7442	7448	7455	7461	7467	7473	7479
13300	7485	7491	7497	7503	7509	7515	7521	7527	7533	7539
13400	7545	7551	7557	7564	7570	7576	7582	7588	7594	7600
13500	7606	7612	7618	7624	7630	7636	7642	7648	7654	7660
13600	7667	7673	7679	7685	7691	7697	7703	7709	7715	7721
13700	7727	7733	7739	7745	7751	7757	7764	7770	7776	7782
13800	7788	7794	7800	7806	7812	7818	7824	7830	7836	7842
13900	7849	7855	7861	7867	7873	7879	7885	7891	7897	7903
14000	7909	7915	7921	7927	7934	7940	7946	7952	7958	7964
14100	7970	7976	7982	7988	7994	8000	8006	8013	8019	8025
14200	8031	8037	8043	8049	8055	8061	8067	8073	8079	8086
14300	8092	8098	8104	8110	8116	8122	8128	8134	8140	8146
14400	8152	8159	8165	8171	8177	8183	8189	8195	8201	8207
14500	8213	8219	8226	8232	8238	8244	8250	8256	8262	8268
14600	8274	8280	8286	8293	8299	8305	8311	8317	8323	8329
14700	8335	8341	8347	8354	8360	8366	8372	8378	8384	8390
14800	8396	8402	8408	8415	8421	8427	8433	8439	8445	8451
14900	8457	8463	8469	8476	8482	8488	8494	8500	8506	8512
15000	8518	8524	8530	8537	8543	8549	8555	8561	8567	8573
15100	8579	8585	8592	8598	8604	8610	8616	8622	8628	8634
15200	8640	8647	8653	8659	8665	8671	8677	8683	8689	8695
15300	8702	8708	8714	8720	8726	8732	8738	8744	8750	8757
15400	8763	8769	8775	8781	8787	8793	8799	8806	8812	8818
15500	8824	8830	8836	8842	8848	8854	8861	8867	8873	8879
15600	8885	8891	8897	8903	8910	8916	8922	8928	8934	8940
15700	8946	8952	8959	8965	8971	8977	8983	8989	8995	9001
15800	9008	9014	9020	9026	9032	9038	9044	9050	9057	9063
15900	9069	9075	9081	9087	9093	9099	9106	9112	9118	9124
16000	9130	9136	9142	9149	9155	9161	9167	9173	9179	9185
16100	9191	9198	9204	9210	9216	9222	9228	9234	9241	9247
16200	9253	9259	9265	9271	9277	9283	9290	9296	9302	9308
16300	9314	9320	9326	9333	9339	9345	9351	9357	9363	9369
16400	9376	9382	9388	9394	9400	9406	9412	9419	9425	9431
16500	9437	9443	9449	9455	9462	9468	9474	9480	9486	9492
16600	9498	9505	9511	9517	9523	9529	9535	9541	9548	9554
16700	9560	9566	9572	9578	9585	9591	9597	9603	9609	9615
16800	9621	9628	9634	9640	9646	9652	9658	9664	9671	9677
16900	9683	9689	9695	9701	9708	9714	9720	9726	9732	9738
17000	9744	9751	9757	9763	9769	9775	9781	9788	9794	9800
17100	9806	9812	9818	9824	9831	9837	9843	9849	9855	9861
17200	9868	9874	9880	9886	9892	9898	9905	9911	9917	9923
17300	9929	9935	9942	9948	9954	9960	9966	9972	9978	9985
17400	9991	9997	10003	10009	10015	10022	10028	10034	10040	10046
17500	10052	10059	10065	10071	10077	10083	10089	10096	10102	10108

ПРИЛОЖЕНИЕ В

(справочное)

СХЕМЫ КАБЕЛЕЙ ИМИТАТОРОВ

В.1 Схема кабеля имитатора ВР30.03.100 кондуктометра исполнений МАРК-602, МАРК-602/1, МАРК-602/36 и МАРК-602/1/36

R- Резистор С2-ЗЗН-0,125-390 Ом;

С - Конденсатор К10-17б-Н90-0,01 мкФ;

XI, Х2, ХЗ, Х4 - Клемма типа «U»;

Х5 - Розетка PC 1 ОТВ (с кожухом).

Примечания

• 1 Длина проводов, идущих от вилки Х5 к клеммам XI...Х4, - не более 0,5 м, сечение проводов - не менее 0,5 мм².

• 2 Кабель имитатора ВРЗО.ОЗ.ЮО поставляется по отдельной заявке.

Рисунок В. 1

В.2 Схема кабеля имитатора ВР30.03.200 кондуктометра исполнений МАРК-602МП, МАРК-602МП/1, МАРК-602МП/36 и МАРК-602МП/1/36

«Х4» о-----

XI, Х2, ХЗ, Х4 - Клемма типа «U»; Х5 - Вилка KP2-16J4A.

Примечания

• 1 Длина проводов, идущих от вилки Х5 к клеммам XI...Х4, - не более 0,5 м, сечение проводов - не менее 0,5 мм².

• 2 Кабель имитатора ВР30.03.200 поставляется по отдельной заявке.

Рисунок В.2

В.З Схема кабеля имитатора кондуктометра исполнений МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36 и МАРК-602Т/1/36

Примечание - Длина проводов, идущих от розетки Х5 к вилке Х6 и к клеммам либо зажимам XI...Х4, - не более 0,5 м, сечение проводов - не менее 0,5 мм².

XI, Х2, ХЗ, Х4 - Клемма типа «U»; Х5 - Розетка PC 1 ОТВ (с кожухом); Х6 - Вилка РСГ10ТВ (с кожухом).

Рисунок В. 3

ПРИЛОЖЕНИЕ Г

(справочное)

ПРОТОКОЛ ОБМЕНА С ВНЕШНИМ УСТРОЙСТВОМ ПО ЦИФРОВОМУ ИНТЕРФЕЙСУ ВЗОР

Г.1 Физический интерфейс: RS-485.

Г.2 Параметры связи:

• - скорость обмена (bitrate): 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит;

• - кол-во бит данных(пЬйз): 8;

• - кол-во старт/стоповых 6HTOB(nstart/stop): 1,2;

• - контроль четности(рагйу) - нет, четность, нечетность.

Г.З Формат кадра запроса данных для связи персонального компьютера с кондуктометром МАРК-602 приведен в таблице Г. 1.

Таблица Г. 1

1 байт	2 байт	3 байт	4 байт	5 байт	6 байт	7 байт	8 байт	9 байт
Head	NetAddr	ChNum	CodeOp	DO	D1	D2	D3	CS

• 1 байт: преамбула (Head) (255);

• 2 байт: сетевой адрес (NetAddr) (0-255);

• 3 байт: номер канала (ChNum)

0 - блок преобразовательный,

• 1 - канал А,

• 2 - канал В;

• 4 байт: код операции (CodeOp) (при ответе, старший бит равен 1);

• 5 байт: байт D0 32-битного слова данных (младшая часть);

• 6 байт: байт D1 32-битного слова данных;

• 7 байт: байт D2 32-битного слова данных;

• 8 байт: байт D3 32-битного слова данных (старшая часть);

• 9 байт: контрольная сумма (CS).

Г.4 Расчет контрольной суммы CS в соответствии с формулой (Г.1).

CS = (Head + NetAddr+ ChNum+ CodeOp+ DO + DI + D2 + D3) +1, (Г.1) где в CS заноситься только 8 бит младшей части полученной суммы.

Пример:

Запрос: OxFF 0x01 0x00 0x02 0x00 0x00 0x00 0x00 0xF7

где, OxFF - преамбула Head;

ВР30.00.000РЭ

OxOl - адрес устройства NetAddr ;

0x00 -номер канала ChNum;

0x02 - код операции: регистр Туре ;

0x00 - байты данных D3.. .D0;

0xF7 — контрольная сумма, рассчитанная по формуле (1) и равна:

(OxFF + 0x01 + 0x00 + 0x02 + 0x00 + 0x00 + 0x00 + 0x00) + 1 = 0xF7.

Ответ: OxFF 0x01 0x00 0x82 0x04 0x00 0x00 0x00 0x73

где, OxFF - преамбула Head;

0x01- адрес устройства NetAddr;

0x00 - номер канала ChNum;

0x82 - код операции ответа: регистр Туре;

0x04 - D0 байт значения регистра Туре;

0x00 -D1 байт значения регистра Туре;

0x00 - D2 байт значения регистра Туре;

0x00 - D3 байт значения регистра Туре;

0x73 — контрольная сумма, раситанная по формуле (1) и равна: (OxFF + 0x01 + 0x00 + 0x82 + 0x04 + 0x00 + 0x00 + 0x00) + 1 = 0x73

	1 байт	2 байт	3 байт	4 байт	5...8 байт	9 байт	Комментарий	LectusOPC Переменная / Канал
Запрос:	255	NetAddr	0	1	0	CS	Чтение регистра Test (не используется и равен 0x0000)	Тест/0
Ответ:				129	Test
Запрос:	255	NetAddr	0	2	0	CS	Чтение регистра Туре 0x00000004 -кондуктометр МАРК602	Тип сетевого устройства / 0
Ответ:				130	Type
Запрос:	255	NetAddr	0	3	0	CS	Чтение регистра ReglndChannel 0x00000000 - установлен канал А, 0x00000001 - установлен канал В, 0x00000002 - установлен канал А и В	Режим индикации каналов /0
Ответ:				131	ReglndChannel
Запрос:	255	NetAddr	0	4	0	CS	Чтение регистра OfficialMaster (см. таблицу 5)	Первый байт служебных мастер-процессора / 0
Ответ:				132	OfficialMaster
Запрос: Ответ:	255	NetAddr	0	5	0	CS	Чтение регистра OfficialMaster 1 (см. таблицу 6)	Второй байт служебных мастер-процессора / 0
				133	OfficialMaster 1
Запрос:	255	NetAddr	0	6	0	CS	Чтение регистра OfficialSlave (см. таблицу 7)	Служебный ведомого процессора / 0
Ответ:				134	Officialslave

ел

4^

Продолжение таблицы Г. 4

	1 байт	2 байт	3 байт	4 байт	5... 8 байт	9 байт	Комментарий	LectusOPC Переменная / Канал
Запрос:	255	NetAddr	2	12	0	CS	Чтение МАХ В (тип float) Запрос значения максимума уставки. мкСм/см	Максимум уставки канала/ 2
Ответ:				140	МАХВ
Запрос:	255	NetAddr	2	13	0	CS	Чтение MIN B (тип float) Запрос значения минимума уставки. мкСм/см	Минимум уставки канала /2
Ответ:				141	MIN_B
Запрос:	255	NetAddr	2	14	0	CS	Чтение регистра indMODE B (не используется и равен 0x00000000)	Режим индикации канала /2
Ответ:				142	indMODEB

Таблица Г. 6 - Регистр OfficialMasterl

Номер бита	Наименование	Состояние бита	Описание	Примечание
Ь31...Ь8	Зарезервировано	llliillll		Зарезервировано
Ь7	OVRSaltB	0	Измерение	Бит индикации перегрузки по солесодержанию канала В
		1	Перегрузка
Ь6	OVR X25 В	0	Измерение	Бит индикации перегрузки по проводимости приведенной к 25°С для канала В
		1	Перегрузка
Ь5	OVR X В	0	Измерение	Бит индикации перегрузки по проводимости для канала В
		1	Перегрузка
Ь4	OVR_T_B	0	Измерение	Бит индикации перегрузки по температуре > 50°С канала В
		1	Перегрузка
ЬЗ	OVRSaltA	0	Измерение	Бит индикации перегрузки по проводимости для канала А
		1	Перегрузка
Ь2	OVR Х25 А	0	Измерение	Бит индикации перегрузки по проводимости приведенной к 25°С для канала А
		1	Перегрузка
Ы	OVR Х А	0	Измерение	Бит индикации перегрузки по проводимости для канала А
		1	Перегрузка
ЬО	OVRTA	0	Измерение	Бит индикации перегрузки по температуре > 50°С канала А
		1	Перегрузка

ПРИЛОЖЕНИЕ Д (справочное) ПРОТОКОЛ ОБМЕНА С ВНЕШНИМ УСТРОЙСТВОМ ПО ЦИФРОВОМУ ИНТЕРФЕЙСУ MODBUS RTU Для исполнений кондуктометров МАРК-602Т, МАРК-602Т/1, МАРК-602Т/36, МАРК-602Т/1/36 обмен информацией с внешним устройством осуществляется по протоколу ModBus RTU.

Д.1 Общее требования и параметры связи

Протокол связи ModBus RTU, список регистров приведен в таблице Д.2. Физический интерфейс: RS-485, полудуплексный режим. Параметры связи по умолчанию приведены в описании регистров табли цы Д.1: AddressCU, BaudrateCU, ModbusFormatCU. Таблица Д.1 - Перечень поддерживаемых типов данных

Тип данных	Описание
int	Двухбайтовое целое, unsigned int или signed int. На каждый параметр отводится один регистр Modbus. Передача - старшим байтом вперед.
ubyte	Однобайтовое целое, unsigned char или signed char. На каждый параметр отводится один регистр Modbus. Для данных используется младший байт, старший байт не используется. Передача - старшим байтом вперед.
asciiz	Массив символов, последний символ является 0. На каждые два символа отводится один регистр. В регистре с младшим номером хранятся первые два символа строки, в регистре с большим номером - последние. Передача массива осуществляется по принципу «младшим вперед».
long	Четырех байтовое целое, unsigned long int или signed long int. В регистре с младшим номером хранится младшая часть числа, в регистре с большим номером - старшая часть числа. Передача числа осуществляется по принципу «младшим вперед».
float	Четырех байтовое с плавающей точкой. На каждый параметр типа Float отводится два соседних регистра Modbus. В регистре с младшим номером хранится младшая часть числа, в регистре с большим номером - старшая часть числа. Передача числа осуществляется по принципу «младшим вперед».

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
Параметры				Злока Преобразовательного, канал А
7	0x001В	R	3,4	int	Reserved	Зарезервировано
8	0x001С	R	3,4	int	SoftCheckSu-mAU_chA	Контрольная сумма блока усилителя (далее БУ) канала. Данные обновляются при загрузке прибора.
9	0x001D... 0x0026	R	3,4	asciiz	F irm W are AU_chA	Версия ПО БУ (18 символов). Последние 2 байта всегда являются нулевыми. Формат             записи: «602U.249.01.01».
10	0x0027... 0x002А	R	3,4	asciiz	SerialNumAU_chA	Серийный номер БУ канала, ASCII строка (6 символов). Последние 2 байта всегда являются нулевыми.
11	0x002B...0x002F	R	3,4	asciiz	DateAU_chA	Дата изготовления БУ канала, ASCII строка 8 символов. Формат записи: «хх.хх.хх».
12	0x0030... 0x0039	R	3,4	asciiz	SensorIDAU_chA	ASCII строка тип датчика проводимости (18 символов). Последние 2 байта всегда являются нулевыми.
13	0x003A..0x003D	R	3,4	asciiz	SerialNumSU_chA	Серийный номер датчика проводимости (далее ДП), ASCII строка (шесть символов). Последние 2 байта всегда являются нулевыми.
14	ОхООЗЕ	R	3,4	int	ErrorsAU_chA	Регистр флагов ошибок БУ канала: Ь0: 0 - ошибки нет, 1 -ошибка контрольной суммы (далее КС) регулировочных параметров блока усилительного; Ы: 0 - ошибки нет, 1 -ошибка КС наименования БУ; Ь2: 0 - ошибки нет, 1 -ошибка КС настроек БУ; ЬЗ: 0 - ошибки нет, 1 -ошибка записи во Flash; Ь4: 0; Ь5: 0 - ошибки нет, 1 -ошибка КС БУ наименования ДП;

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
14	ОхООЗЕ	R	3,4	int	ErrorsAU_chA	b6: 0 - ошибки нет, 1 -ошибка КС блока регулировочных параметров ДП; Ь7: 0 - ошибки нет, 1 -ошибка КС программы БУ; Ь8: 0 - ошибки нет, 1 - ДП не подключен (обрыв датчика температуры); Ь9: 0 - ошибки нет, 1 - не прочитана информация о параметрах ДП; Ы0: 0 - ошибки нет, 1 - питание процессора БУ не в норме; Ы1: 0 - ошибки нет, 1 - питание интерфейса RS-485 БУ не в норме; Ы2: 0 - ошибки нет, 1 - температура БУ выше допустимой; ЫЗ...Ы4: 0; Ь15: 0 - ошибки нет, 1 - если установлен один из битов Ь0...Ь12.
15	0x003F	R	3,4	int	Measure Statu-sAU_chA	Статус измерения БУ: Ь0: 0 - ошибки нет, 1 - измерение УЭП проведено не в оптимальном диапазоне; Ы: 0 - ошибки нет, 1 - измеренное сопротивление ДП вне диапазона измерений; Ь2: 0 - ошибки нет, 1 - измеренная температура ДП вне диапазона измерений; ЬЗ: 0 - ошибки нет, 1 - измеренное значение расхода пробы вне диапазона измерений; Ь4: 0 ~ датчик расхода подключен, 1 - датчик расхода не подключен; Ь5...Ы5: 0.
16	0x0040, 0x0041	R	3,4	float	ValueX_chA	Измеренное значение УЭП (мкСм/см).
17	0x0042, 0x0043	R	3,4	float	ValueXt_chA	Измеренное значение приведенной УЭП (мкСм/см).
18	0x0044, 0x0045	R	3,4	float	ValueR_chA	Измеренное значение УЭС (кОм* см).

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
19	0x0046, 0x0047	R	3,4	float	ValueRt_chA	Измеренное значение приведенного УЭС (кОм*см).
20	0x0048, 0x0049	R	3,4	float	ValueSal_chA	Эквивалентное по NaCl концентрация солесодержания (мг/дм3).
21	0х004А, 0x004В	R	3,4	float	ValueT_chA	Измеренное значение температуры ДП (°C).
22	0х004С, 0x004D	R	3,4	float	ValueQchA	Измеренное значение расхода пробы (см3/мин).
23	0х004Е,0x004F	R	3,4	float	ConstRtOchA	Значение термометра сопротивления при 0 °C (Ом), изменяется при градуировке температурного канала в служебном меню.
24	0x0050, 0x0051	R	3,4	float	ConstROchA	Значение опорного резистора температурного канала (Ом), уникальное для каждого канала БУ
25	0x0052	R	3,4	int	DataCalibr_ chA	Дата градуировки постоянной датчика: Ь4...Ь0: число, 5 бит (младший 0 бит); Ь8...Ь5: месяц, 4 бита (младший 5 бит); Ы5...Ь9: год, 7 бит (младший 9 бит).
26	0x0053,0x0054	R	3,4	float	ConstATK_A_chA	Значение коэффициента А автоматической температурной компенсации (АТК А)
27	0x0055, 0x0056	R	3,4	float	ConstATKBchA	Значение коэффициента В автоматической температурной компенсации (АТК В)
28	0x0057, 0x0058	R	3,4	float	Const_t0_chA	Значение температуры приведения t (°C).
29	0x0059, 0х005А	R	3,4	float	ConstSensor_chA	Значение коэффициента постоянной ДП

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
30	0x005В	R	3,4	int	RelayF unction_chA	Функции срабатывания реле «перегрузка» канала (0 - функция отключена): Ь0: 1 — перегрузка; bl: 1 - неисправен канал; Ь2: 1 - неисправен датчик; ЬЗ: 1 - расход пробы < min; Ь4: 1 - ошибка программы БУ; Ь5: 1 - датчик БУ не подключен; Ь6: 1 - нет связи с датчиком; Ь7: 1 - ошибка измерения температуры; Ь8: 1 - режим калибровка; Ы5...Ь9: 0 - зарезервировано.
31	0х005С	R	3,4	int	Setting_chA	Настройки канала: Ы...Ь0: Режим токового выхода: 00: 0-5 мА; 01:0-20 мА; 10: 4-20 мА; Ь4...Ь2: Измерение канала в режиме: 000: УЭП; 001: приведенной УЭП; 010: эквивалентного по NaCl концентрации солесодержа-ния; 011: УЭС; 100: приведенного УЭС; Ь5: Работа канала в режиме: 0: измерения, 1: калибровки; Ы5...Ь6: 0 - зарезервировано.
32	0x005D	R	3,4	int	RelayStatuschA	Статус реле канала: Ь0: 0 - реле О А отключено, 1 -реле О А включено; Ы: 0 - реле DA отключено, 1 -реле DA включено; Ь2: 0 - реле UA отключено, 1 - реле UA включено. Ы5...ЬЗ: 0 - зарезервировано.

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
38	0x0064... 0x006D	R	3,4	asciiz	FirmWareAU_chB	Версия ПО БУ (18 символов). Последние 2 байта всегда являются нулевыми. Формат записи: «602U.249.01.0».
39	ОхООбЕ... 0x0071	R	3,4	asciiz	SerialNumAU_chB	Серийный номер БУ канала, ASCII строка (шесть символов). Последние 2 байта всегда являются нулевыми.
40	0x0072... 0x0076	R	3,4	asciiz	DateAUchB	Дата изготовления БУ канала, ASCII строка восемь символов. Формат записи: «хх.хх.хх».
41	0x0077...0x0080	R	3,4	asciiz	SensorlDAUchB	ASCII строка тип датчика (18 символов). Последние 2 байта всегда являются нулевыми.
42	0x0081...0x0084	R	3,4	asciiz	SerialNumSU_chB	Серийный номер датчика, ASCII строка (шесть символов). Последние 2 байта всегда являются нулевыми.
43	0x0085	R	3,4	int	ErrorsAU_chB	Регистр флагов ошибок БУ канала: Ь0: 0 - ошибки нет, 1 -ошибка КС регулировочных параметров БУ; Ы: 0 - ошибки нет, 1 -ошибка КС наименования БУ; Ь2: 0 - ошибки нет, 1 -ошибка КС настроек БУ; ЬЗ: 0 - ошибки нет, 1 -ошибка записи во Flash; Ь4: 0; Ь5: 0 - ошибки нет, 1 -ошибка КС «блока наименования датчика»; Ь6: 0 - ошибки нет, 1 -ошибка КС «блока регулировочных параметров датчика»; Ь7: 0 - ошибки нет, 1 -ошибка КС программы БУ; Ь8: 0 - ошибки нет, 1 - датчик не подключен (обрыв датчика температуры);

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
43	0x0085	R	3,4	int	ErrorsAU_chB	b9: 0 - ошибки нет, 1 - не прочитана информация о параметрах ДП; Ы0: 0 - ошибки нет, 1 - питание процессора БУ не в норме; Ы1: 0 - ошибки нет, 1 - питание интерфейса RS-485 БУ не в норме; Ы2: 0 - ошибки нет, 1 - температура прибора выше допустимой; ЫЗ...Ь14:0; Ы5: 0 - ошибки нет, 1 - если установлен один из битов Ь0...Ь12.
44	0x0086	R	3,4	int	MeasureStatusAU_ chB	Статус измерения БУ: Ь0: 0 - ошибки нет, 1 - измерение УЭП проведено не в оптимальном диапазоне; Ы: 0 - ошибки нет, 1 - измеренное сопротивление датчика вне диапазона измерений; Ь2: 0 - ошибки нет, 1 - измеренная температура датчика вне диапазона измерений; ЬЗ: 0 - ошибки нет, 1 - измеренное значение расхода пробы вне диапазона измерений; Ь4: 0 - датчик расхода подключен, 1 - датчик расхода не подключен; Ь5...Ь15: 0.
45	0x0087,0x0088	R	3,4	float	ValueX_chB	Измеренное значение УЭП (мкСм/см).
46	0x0089, 0х008А	R	3,4	float	ValueXtchB	Измеренное значение приведенной УЭП (мкСм/см).
47	0x008В,0х008С	R	3,4	float	ValueRchB	Измеренное значение УЭС (кОм*см).
48	0x008D, 0х008Е	R	3,4	float	ValueRtchB	Измеренное значение приведенного УЭС (кОм*см).
49	0x008F, 0x0090	R	3,4	float	ValueSal_chB	Эквивалентное по NaCl концентрация солесодержания (мг/дм3).
50	0x0091,0x0092	R	3,4	float	ValueT_chB	Измеренное значение температуры ДП (°C).

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
51	0x0093, 0x0094	R	3,4	float	ValueQchB	Измеренное значение расхода пробы (см3/мин).
52	0x0095, 0x0096	R	3,4	float	ConstRtOchB	Значение термометра сопротивления при 0 °C (Ом), изменяется при градуировке температурного канала в служебном меню.
53	0x0097, 0x0098	R	3,4	float	ConstROchB	Значение опорного резистора температурного канала (Ом), уникальное для каждого канала БУ
54	0x0099	R	3,4	int	DataCalibr_ chB	Дата градуировки постоянной датчика: Ь4...Ь0: число, 5 бит (младший 0 бит); Ь8...Ь5: месяц, 4 бита (младший 5 бит); Ы5...Ь9: год, 7 бит (младший 9 бит).
55	0х009А, 0x009В	R	3,4	float	ConstATK_A_chB	Значение коэффициента А автоматической температурной компенсации (АТК А)
56	0х009С,0x009D	R	3,4	float	ConstATKBchB	Значение коэффициента В автоматической температурной компенсации (АТК В)
57	0х009Е,0x009F	R	3,4	float	Const_tO_chB	Значение температуры приведения t (°C).
58	ОхООАО, 0х00А1	R	3,4	float	ConstSensor_chB	Значение коэффициента постоянной датчика
59	0х00А2	R	3,4	int	RelayFunction_chB	Функции срабатывания реле «перегрузка» канала (0 - функция отключена): Ь0: 1 — перегрузка; Ы: 1 - неисправен канал; Ь2: 1 — неисправен датчик; ЬЗ: 1 - расход пробы < min; Ь4: 1 - ошибка программы БУ; Ь5: 1 - датчик БУ не подключен; Ь6: 1 - нет связи с датчиком; Ь7: 1 - ошибка измерения температуры; Ь8: 1 - режим калибровка; Ы5...Ь9: 0 - зарезервирова но.

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
60	ОхООАЗ	R	3,4	int	Setting_chB	Настройки канала: Ы...Ь0: Режим токового выхода: 00: 0-5 мА; 01: 0-20 мА; 10:4-20 мА; Ь4...Ь2: Измерение канала в режиме: 000: УЭП; 001:   приведенной УЭП; 010: эквивалентного по NaCl концентрации соле-содержания; 011: УЭС; 100: приведенного УЭС; Ь5: Работа канала в режиме: 0: измерения, 1: калибровки; Ы5...Ь6: 0 - зарезервирова но.
61	0х00А4	R	3,4	int	RelayStatuschB	Статус реле канала: Ь0: 0 - реле ОВ отключено, 1 - реле ОВ включено; bl: 0 - реле DB отключено, 1 - реле DB включено; Ь2: 0 - реле UB отключено, 1 - реле UB включено. Ы5...ЬЗ: 0 - зарезервирова но.
62	0х00А5	R	3,4	int	Value State_chB	Статус уставок канала (0 -уставка не превышена): ЬЗ...Ь0: зарезервировано; Ь4: 1 - превышена уставка Xmin; Ь5: 1 - превышена уставка Хтах; Ь6: 1 - превышена уставка Rmin; Ь7: 1 - превышена уставка Rmax; Ь8: 1 - превышена уставка Cmin; Ь9: 1 - превышена уставка Стах; Ь15...Ь10: зарезервировано.

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
63	ОхООАб	R	3,4	int	OverloadValue_ chB	Перегрузка канала (0 - перегрузка отсутствует): ЬО: 1 - перегрузка по измеренному значению температуры датчика Т; bl: 1 - перегрузка по измеренному значению расхода Q; Ь2: 1 - перегрузка по измеренному значению УЭП X; ЬЗ: 1 - перегрузка по измеренному значению приведенной УЭП Xt; Ь4: 1 - перегрузка по измеренному значению УЭС R; Ь5: 1 - перегрузка по измеренному значению приведенного УЭС Rt; Ь6: 1 - перегрузка по измеренному значению эквивалентного NaCl концентрации солесодержания; Ы5...Ь7: резерв.
64	0х00А7, 0х00А8	R	3,4	float	CurrentOutchB	Значение токового выхода канала, мА
Зарезервировано
65	0х00А9, ОхООАА	R	3,4	float	резерв
66	ОхООАВ, ОхООАС	R	3,4	float	резерв
67	OxOOAD, ОхООАЕ	R	3,4	float	резерв
Состояние блока преобразовательного
68	OxOOAF	R	3,4	int	StateCU	Регистр статуса БП (0- ошибки нет): ЬО: 1 - Суммарная ошибка. ErrorsAU_chA & Ег-rorsAU chB & ErrorsCU(bO-Ы1); Ы: 1 - ошибка целостности кода (CRC32CU); Ь2: 1 - ошибка программы; ЬЗ: 1 - ошибка записи во Flash; Ь4: 1 - ошибка работы канала А (регистр ErrorsAU_chA); Ь5: 1 - нет связи с датчиком, канал А; Ь6: 1 - ошибка калибровки, канал А;

№	Адрес (hex)	Доступ	Функции	Тип	Имя регистра	Описание
68	OxOOAF	R	3,4	int	StateCU	Ь7: 1 - ошибка работы канала В (регистр ErrorsAU_chB); Ь8: 1 - ошибка работы канала АВ. Сумма: MeasureStatusAU_chA & MeasureStatusAU chB & Er-rorsCU(b3); b9: 1 - выход за рабочий диапазон температуры внутри БП; МО: 1 - нет связи с датчиком, канал В; bll: 1 - ошибка калибровки, канал В; Ь12: 1 - ДП канал А не подключен; ЫЗ: 1 - ДП канал В не подключен; Ы5...Ы4: зарезервировано.
69	ОхООВО, OxOOBl	R	3,4	long	CRC32CU	КС блока преобразовательного. CRC-32 ПО блока преобразовательного. Данные обновляются при загрузке прибора и повторном чтении регистра.
70	0х00В2, ОхООВЗ	RW	3,4/16	long	AccessCU	Доступ к регистрам блока преобразовательного. Описание: служебная информация.

Таблица Д.З - Формат передачи данных

Биты	15...9	8...6		5		4		3...2		1...0
Описание	Резерв	Скорость, 3 бита		Протокол, 1 бит		Данные, 1 бит		Четность, 2 бита		Стоп бит, 2 бита
		код	расш.	код	расш.	код	расш.	код	расш.	код	расш.
		ООО	1200	1	ModBus	1	8 бит	00	Нет	00	1
		001	2400					01	Чет.	01	2
		010	4800					10	Нечет
		011	9600
		100	19200
		101	38400
		ПО	57600

ПРИЛОЖЕНИЕ Е

(справочное)

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

УЭП - удельная электрическая проводимость.

УЭС - удельное электрическое сопротивление.

X - измеренное значение УЭП, мкСм/см.

R - измеренное значение УЭС, кОм-см.

С - измеренное значение солесодержания, мг/дм³.

172
