Методика поверки «Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS» (МП-242-1964-2015)
Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS
МЕТОДИКА ПОВЕРКИМП-242-1964-2015
Руководитель отдела
ФГУП «ВНИИМ им.Д.И.Менделеева»
Л.А.Конопелько
Старший научный сотрудник
ФГУП «ВНИИМ им.Д.И.Менделеева»
М.А.Мешалкин
Санкт-Петербург
2015
Настоящая методика поверки распространяется на хромато-масс-спектрометры переносные Griffin 460 GC/MS (далее — хромато-масс-спектрометры) и устанавливает методы и средства их первичной поверки (до ввода в эксплуатацию или после ремонта) и периодической поверки в процессе эксплуатации. Интервал между поверками 1 год.
1. Операции поверки1.1 При проведении поверки должны выполняться операции, указанные в табл. 1.
Таблица 1
N п/ п |
Наименование операций |
Номер пункта методики |
Обязательность Проведения | |
при вводе в эксплуатацию |
при эксплуатации и после ремонта | |||
1. |
Подготовка к поверке |
5 |
да |
да |
2. |
Внешний осмотр и опробование |
6.1 |
да |
да |
3. |
Проверка соответствия ПО |
6.2 |
да |
да |
4. |
Определение метрологических характеристик. |
6.3 |
да |
да|} |
5. |
Определение метрологических характеристик по документу на методику выполнения измерений |
- |
нет |
да2) |
Примечания - Проводится при отсутствии стандартизованной (аттестованной) методики выполнения измерений с использованием хромато-масс-спектрометра.
2) Проводится при наличии стандартизованной (аттестованной) методики выполнения измерений с использованием хромато-масс-спектрометра.
Согласно МИ 2531-99 «ГСП. Анализаторы состава веществ и материалов универсальные. Общие требования к методикам поверки в условиях эксплуатации», допускается проводить периодическую поверку в соответствии с разделами «Контроль точности» аттестованных государственными научными метрологическими центрами методик выполнения измерений (далее - МВИ) или разделов «Контроль точности (погрешности, прецизионности, неопределенности)» или «Обработка результатов измерений» стандартизованных МВИ, реализованных на поверяемом хромато-масс-спектрометре (см. примечания к табл.1).
2. Средства поверки-
2.1. При проведении поверки используются следующие средства измерений, вспомогательное оборудование, вещества:
Средства измерений:
-
- весы лабораторные высокой точности по ГОСТ 53228 с максимальной нагрузкой 20 или 200 г;
-
- микрошприцы «Газохром -101», объемом Г10'3 см3, ТУ 25.05-2152-75*; микрошприцы МШ-10М, объемом 10-10'3 см3, ТУ 2.833.1061;
-
- колбы мерные типа 2-50-2, 2-100-2, 2-250-2, 2-500-2, 2-1000-2 (ГОСТ 1770-74);
-
- пипетки типа 6-2-1, 6-2-2 6-2-5 (ГОСТ 29227-91);
Стандартные образцы для приготовления поверочных растворов:
- стандартный образец состава гексахлорбензола ГСО 9106-2008.
Растворители:
-
- изооктан эталонный по ГОСТ 1433-83.
-
2.2. При проведении поверки допускается использовать другие аналогичные ГСО, вспомогательные средства поверки и средства измерений с метрологическими характеристиками не хуже вышеприведенных, допущенные к применению в РФ в установленном порядке.
-
3.1. К проведению поверки допускаются лица, имеющие техническое образование, изучившие Руководство по эксплуатации хромато-масс-спектрометра и детекторов (далее — РЭ) и методику поверки. Для снятия данных при поверке допускается участие операторов, обслуживающих хромато-масс-спектрометр (под контролем поверителя).
При проведении поверки должны быть соблюдены следующие условия:
-
4.1. Температура окружающего воздуха от +18 до +25°С.
-
4.2. Относительная влажность окружающего воздуха не более 85%.
-
4.3. Атмосферное давление от 84 до 106 кПа.
-
4.4. Напряжение питания 220+22-зз В.
-
4.5. Частота переменного тока 50 ±1 Гц.
-
5.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:
-
- приготовлены поверочные растворы согласно п. 6.3.1.1 и 6.3.2.1 настоящей методики;
-
- проведена проверка герметичности газовых линий хромато-масс-спектрометра согласно РЭ.
-
6.1. Внешний осмотр и опробование
-
6.1.1. При проведении внешнего осмотра должно быть установлено:
-
отсутствие механических повреждений корпуса; целостность показывающих приборов;
-
- четкость маркировки.
-
6.1.2. Опробование (самотестирование прибора) проводится в автоматическом режиме после включения питания. В случае успешного прохождения тестирования на дисплее появляется стартовое окно программы управления прибором.
-
6.2. Подтверждение соответствия программного обеспечения
-
6.2.1. Определение номера версии программного обеспечения.
-
6.2.1.1. Определение осуществляется следующим образом:
-
-
- в главном окне программы в строке команд щелкнуть мышью на команде «Help». В открывшемся окне щелкнуть мышью по строке «About», в результате чего откроется окно, в котором приведены идентификационное название ПО и номер версии. Копия экрана приведена на рисунке 1.

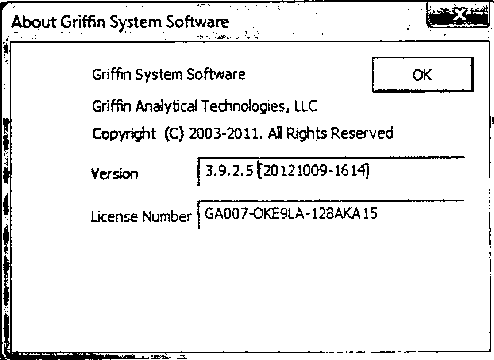

Рис.1. Окно с идентификационными данными программы Griffin System Software
-
6.2.1.2. Хромато-масс-спектрометр считается выдержавшим поверку по п. 6.2.1, если номер версии ПО не ниже 3.9.2.5.
-
6.3. Определение метрологических характеристик
-
6.3.1. Определение чувствительности (отношения сигнал/шум).
-
6.3.1.1. Определение выполняется при следующих условиях:
-
-
- хромато-масс-спектрометрическая колонка - DB-5MS (15м/0,18мм/0,18мкм);
-
- вид ионизации - электронный удар;
-
- ввод пробы осуществляется в режиме « деление потока 21%»;
-
- расход газа -носителя (гелия) - 1 мл/мин в режиме постоянного потока;
-
- метод ввода пробы - инжекция шприцом 1 мкл пробы;
-
- температура инжектора - 200°С;
-
- температура входной предколонки - 200°С;
-
- температура выходной предколонки - 200°С;
-
- температура цилиндрической ловушки - 150°С;
-
- режим программирования температуры термостата колонки:
начальная 40°С; конечная 290°С;
скорость нагрева 30°С/мин.
-
- режим стандартного сканирования масс от 50 до 425 (m/z).
-
6.3.1.2. Определение отношения сигнал/шум проводится после прогрева прибора и проведения автоматической настройки МСД.
-
6.3.1.3. Для определения отношения сигнал/шум используется контрольный раствор гексахлорбензол/изооктан с концентрацией гексахлорбензола 10 мкг/л. Методика приготовления контрольного раствора приведена в приложении А к настоящей методике поверки.
-
6.3.1.4. Объем вводимой пробы - 1,0 мм3.
-
6.3.1.5. Ввести пробу в инжектор микрошприцом (допускается использовать автосамплер) и записать хроматограмму. По хроматограмме определить высоту пика m/z 283,8 и размах шума (высота от минимума до максимума шумовой полосы) на участке рядом с пиком справа (время выхода от 5,9 до 6,5 минуты).
-
6.3.1.6. Действия, указанные в п. 6.3.1.5 выполнить еще 2 раза.
-
6.3.1.7. Вычислить отношение сигнал/шум по формуле:
(1)
п высота хроматографического пика (Н^) размах шума (Нп).
-
6.3.1.8. За значение отношения сигнал/шум принимают наименьшее значение из ряда значений, полученных при выполнении п. 6.3.1.7.
-
6.3.1.9. Результаты поверки по п.6.3.1 считаются положительными, если отношение сигнал/шум не менее 75.
6.3.2 Определение относительного СКО выходного сигнала
-
6.3.2.1. Определение СКО проводят по контрольному раствору гексахлорбензол/изооктан с массовой концентрацией гексахлорбензола 100 мкг/л. Методика приготовления контрольного раствора приведена в приложении А к настоящей методике поверки.
-
6.3.2.2. Условия, при которых проводятся определения, указаны в п. 6.3.1.1.
-
6.3.2.3. Объем вводимой пробы - 1 мм3.
-
6.3.2.4. Вести пробу в инжектор микрошприцом (допускается использовать автосамплер); зафиксировать время удерживания и площадь пика гексахлорбензола. Повторить операцию пять раз. При этом недостоверные результаты измерений, которые можно оценить как выбросы (см. ГОСТ Р ИСО 5725-1-2002, п. 3.21), отбраковываются и не учитываются в расчетах. В случае обнаружения выбросов проводят необходимое дополнительное число измерений.
-
6.3.2.5. Провести расчет относительно СКО с использованием электронных таблиц EXEL или вручную по формуле:
п— 1
(2)
где: N- среднее арифметическое результатов п- измерений;
Nt - k-e значение результата измерений; п - число измерений.
-
6.3.2.6. Результаты поверки по п.6.3.2 считают положительными, если значение относительного СКО выходного сигнала не превышает:
-
- по площади пика 10,0 %.
-
- по времени удерживания 1,0%.
-
7.1. По результатам поверки оформляется протокол, рекомендуемая форма которого указана в Приложении Б.
-
7.2. Хромато-масс-спектрометры, удовлетворяющие требованиям настоящей методики поверки, признаются годными. Знак поверки наносится на лицевую панель спектрометра.
-
7.3. При положительных результатах поверки оформляется свидетельство о поверке установленной формы.
-
7.4. Хромато-масс-спектрометры, не удовлетворяющие требованиям настоящей методики, к дальнейшей эксплуатации не допускаются и на них выдается извещение о непригодности.
ПРИЛОЖЕНИЕ А
Методика приготовления контрольных растворов
-
1. Средства измерений, материалы и реактивы
-
1.1. Стандартный образец состава гексахлорбензола ГСО 9106-2008.
-
1.2. Изооктан эталонный по ГОСТ 1433-83.
-
1.3. Весы аналитические, специального класса точности, с пределом взвешивания от 20 до 210 г, погрешность взвешивания ± 0,0005 г.
-
1.4. Колбы мерные вместимостью 100 и 1000 см3 с притертой пробкой 2-ого класса точности по ГОСТ 1770-74.
-
1.5. Пипетки вместимостью 1,0 и 10,0 см3 2-го класса точности по ГОСТ 29228-91, ГОСТ 29169-91.
-
-
2. Процедура приготовления контрольных растворов
-
2.1. Приготовление раствора 10 мг/л (раствор «А»)
-
2.1.1 Раствор готовят объемно-весовым способом.
-
2.1.2. В бюкс, помещённый на чашку аналитических весов с помощью микрошприца вводят 10 мг гексахлорбензола.
2.1.3 Пипеткой 6-2-5 (ГОСТ 29227-91) добавляют в бюкс 2 мл изооктана после чего сливают полученную смесь в мерную колбу вместимостью 1000 мл (2 кл., ГОСТ 1770). Повторяют данную операцию 2-3 раза для полного переноса контрольного вещества в колбу. Доводят объём смеси в колбе до метки изооктаном.
-
2.1.4. Полученный раствор “А” имеет массовую концентрацию контрольного вещества 10 мг/л.
-
2.1.5. Раствор «А» с массовой концентрацией 10 мг/л гексахлорбензола используется для приготовления контрольных растворов 10 мкг/л и 100 мкг/л методом последовательного объемного разбавления изооктаном ( при необходимости в два этапа).
2.17. Количество растворителя, необходимое для получения раствора требуемой концентрации, вычисляют используя следующую формулу:
С^С01-^ , (А.1)
К
где Cot -действительное значение концентрации компонента в растворе, используемом в качестве исходного для разбавления мг/дм3.
Vot -объем раствора, используемом в качестве исходного для разбавления.
VK -общий объем приготовленного раствора (1000 см3).
Си- расчетная (требуемая) концентрация компонента в контрольном растворе.
Приложение Б
ПРОТОКОЛ
Хромато-масс-спектрометр___________ ЗАВ.№______
Принадлежит__________________ ИНН__________
Поверка проведена по :
Методике поверки_________________________________________________________________
Сведения о методике измерений2
Средства поверки________________________________________________________________
Условия поверки
-
- температур окружающего воздуха, °C ______________________________________
-
- относительная влажность окружающего воздуха %,_______________________
-
- атмосферное давление, кПа_______________________________________________
Результаты поверки
Внешний осмотр_______________________________________________________________
Результаты проверки соответствия ПО. Версия_________________________________
Определение отношения сигнал/шум
№ измерения |
Результат определения отношения сигнал/шум |
Допускаемое значение отношения сигнал/шум, не менее |
1. | ||
2. | ||
3. |
Определение относительного СКО выходного сигнала (Sr)
№ измерения |
Время удерживания (t) |
Площадь пика (S) |
1. | ||
2. | ||
3. | ||
4. | ||
5. |
Результаты расчета относительного СКО выходного сигнала (по площади пика)
Допускаемое значение (Sr), %, не более |
Результат определения значения (Sr), % |
Результаты расчета относительного СКО выходного сигнала (по времени удерживания)
Допускаемое значение (Sr), %, не более |
Результат определения значения (Sr), % |
7
допускается применение шприцов других производителей с аналогичными параметрами.
Если поверка проводится согласно МИ 2531-99
