Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ Источники напряжения и пульсирующего тока 11800R» (ПP-13-2018MП)

Государственная система обеспечения единства измерений Акционерное общество

«Приборы, Сервис, Торговля»

(АО «ПриСТ»)

ГГрйП

А.Н. Новиков апреля 2018 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Источники напряжения и пульсирующего тока 11800R

МЕТОДИКА ПОВЕРКИ ПР-13-2018МП г. Москва 2018 г.

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников напряжения и пульсирующего тока 11800R, изготавливаемых «CHROMA ATE INC.», Тайвань.

Источники напряжения и пульсирующего тока 11800R (далее - источники) предназначены для генерации высокостабильного напряжения переменного и постоянного тока, задания пульсирующего тока в цепи для испытания конденсаторов под нагрузкой.

Интервал между поверками 1 год.

Периодическая поверка источников в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца источников, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

Таблица 1 - Операции поверки

2 СРЕДСТВА ПОВЕРКИ

• 2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.

• 2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

  Габлица 2 - Средства поверки
  Номер пункта методики поверки	Тип средства поверки
  1	2
  7.4	Вольтметр универсальный В7-78/1. Диапазон измеренией напряжения постоянного тока от 0 до 1000 В. Пределы допускаемой абсолютной погрешности измерения напряжения не более от ±(0,000035 иизм+0,000005 ипредел) до ±(0,000045 иизм+0,00001 ипредел). Вспомогательное средство: Конденсаторы электролитические 10 мкФ/25 В - 2 шт, 470 мкФ/450 В - 2 шт.

  Номер пункта методики поверки	Тип средства поверки
  7.5	Вольтметр универсальный В7-78/1. Используемый диапазон измерений напряжения переменного тока от 0,1 В до 1 В. Пределы допускаемой абсолютной погрешности измерения напряжения в используемом диапазоне измерений при частоте от 100 Гц до 1 кГц ±(0,0006 иизм+0,0004- Unp). Пределы относительной погрешности измерения частоты в диапазоне от 100 Гц до 1 кГц ±0,01 %. Магазин мер сопротивлений петли короткого замыкания ММС-1. Используемые номинальные значения активного сопротивления 0,2 Ом и 9 Ом; кратковременный измерительный ток до 45 А. Меры сопротивления переменного тока МС-10, МС-1,МС-01. Номинальные значения сопротивления 10 Ом, 1 Ом и 0,01 Ом; частотный диапазон от 0 до 10 кГц (используется до частоты 1 кГц). Пределы основной допускаемой относительной погрешности меры ±0,1%
  7.6	Калибратор многофункциональный Fluke 5522А. Используемый диапазон воспроизведения напряжения переменного тока от 33 мВ до 330 В. Пределы допускаемой абсолютной погрешности от ±(1,45-1 О'4 U + 810’3) мВ до ±(1,9 10‘4 и + 210’3) В в частотном диапазоне от 100 Гц до 1 кГц.

Таблица 3 - Вспомогательные средства поверки

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.

• 4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.

• 4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (23 ± 5) °C;

• - относительная влажность не более 80 %;

• - атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;

• 6.1  Перед проведением  поверки должны быть выполнены следующие

подготовительные работы:

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.27.0-75;

• -  проверить наличие действующих свидетельств поверки на основные и вспомогательные средства поверки.

• 6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.

• 6.3  Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

• - не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование источников проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.

При отрицательном результате проверки прибор бракуется и направляется в ремонт.

Проверка идентификационных данных программного обеспечения источников осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Для вывода информации нажать клавишу SYSTEM SETUP (системные настройки) и выбрать ABOUT (информации о приборе).

Результат считается положительным, если номер версии программного обеспечения соответствует данным, приведенным в таблице 4.

Таблица 4 - Характеристики программного обеспечения

Определение абсолютной погрешности измерения постоянного напряжения проводить методом прямых измерений при помощи вольтметра универсального В7-78/1.

Определение погрешности проводить в следующем порядке:

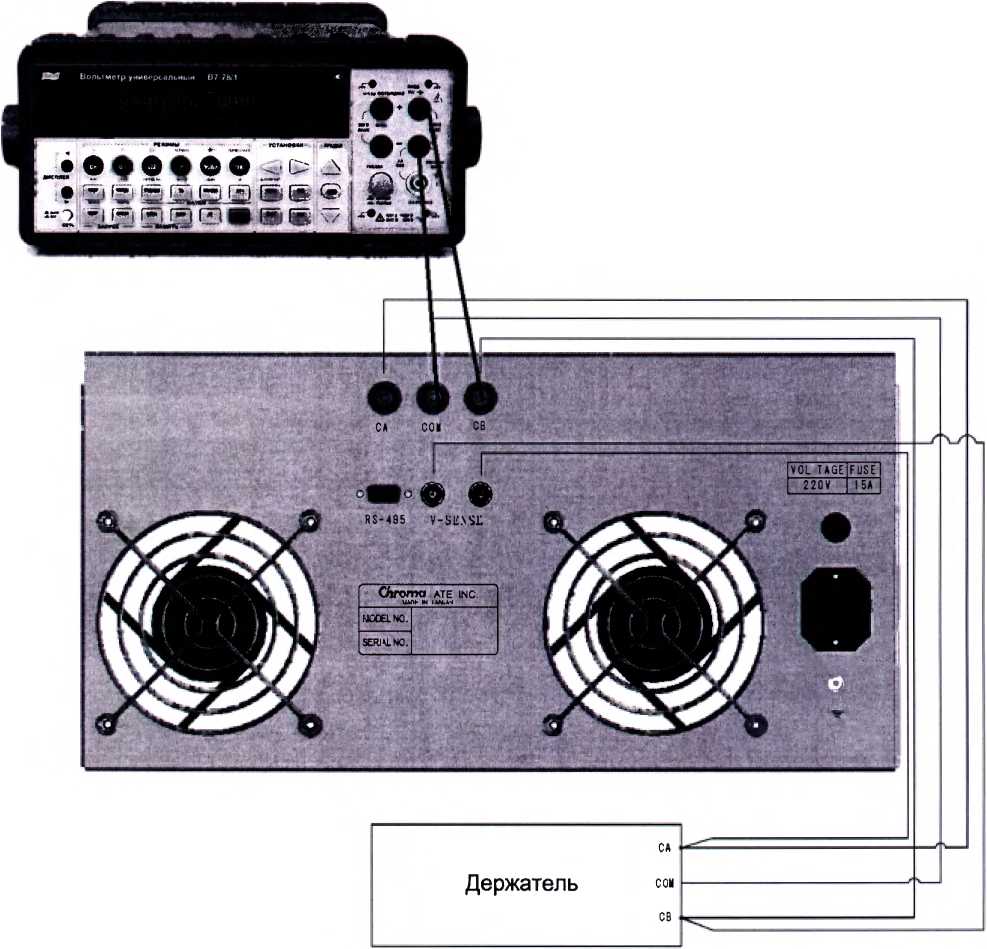

• 7.4.1 Собрать измерительную схему, представленную на рисунке 2.



Рисунок 2 - Измерительная схема для определения погрешности измерения постоянного напряжения

• 7.4.2 Подключить к держателю дв конденсатора 10 мкФ/25 В, соблюдая полярность. Подключения осуществлять в соответствии с руководством по эксплуатации на источник. После подключения, держатель с подключенными конденсаторами разместить на безопасном расстоянии от оператора.

• 7.4.3 Перевести вольтметр универсальный в режим измерения постоянного напряжения. Установить в настройках вольтметра согласно руководству по эксплуатации 6 ‘Л разряда, скорость измерения «МЕДЛЕННО».

• 7.4.4 В меню источника MEAS DISPLAY (Экран измерений) задать параметры теста. Согласно инструкции по эксплуатации установить:

DUT: 10 мкФ, 2 шт.

FIX (вид держателя): PARALLEL (параллельный).

R.C.: 0,01 А

W.V.: 0,5 В

• 7.4.5 После установки всех параметров нажать клавишу запуска (START), чтобы начать тест.

7А.6 После того, как произойдет зарядка конденсатора и источник установит рабочий режим (согласно руководству по эксплуатации), напряжение постоянного тока (напряжение смещения BIAS) будет равно Vpeak-(Vrms- л/2 ).

• 7.4.7 Провести измерение установившегося значения постоянного напряжения на выходе источника вольтметром. Нажать клавишу остановки на источнике (STOP) для остановки теста.

• 7.4.8 Провести измерение постоянного напряжения в остальном диапазоне. Для этого заменить конденсаторы 10 мкФ/25 В на два конденсатора 470 мкФ/450 В. В меню источника MEAS DISPLAY (Экран измерений) задать параметры теста. Согласно инструкции по эксплуатации установить:

DUT: 470 мкФ, 20 шт.

FIX (вид держателя): PARALLEL (параллельный).

R.C.: 0,5 А

W.V.: задавать последовательно из ряда: 6,3 В; 63 В; 250 В; 400 В.

• 7.7.5 Провести измерения аналогично п.п. 7.4.6 - 7.4.7.

• 7.7.6 Определить абсолютную погрешность установки и измерения выходного напряжения по формуле:

Au=Ubias-Uo,                                      (1)

где Ubias - значение постоянного напряжения на выходе, измеренное поверяемым источником (значения в поле BIAS), В;

Uo - значение напряжения, измеренное вольтметром, В.

Результаты поверки считать положительными, если во всех поверяемых точках значения погрешностей не превышают пределов ±(0,003 Иизм+0,05) В.

Определение абсолютной погрешности измерения силы переменного тока проводить косвенным методом при помощи мер сопротивления переменного тока МС-10, МС-1, МС-01.

Определение погрешности проводить в следующем порядке:

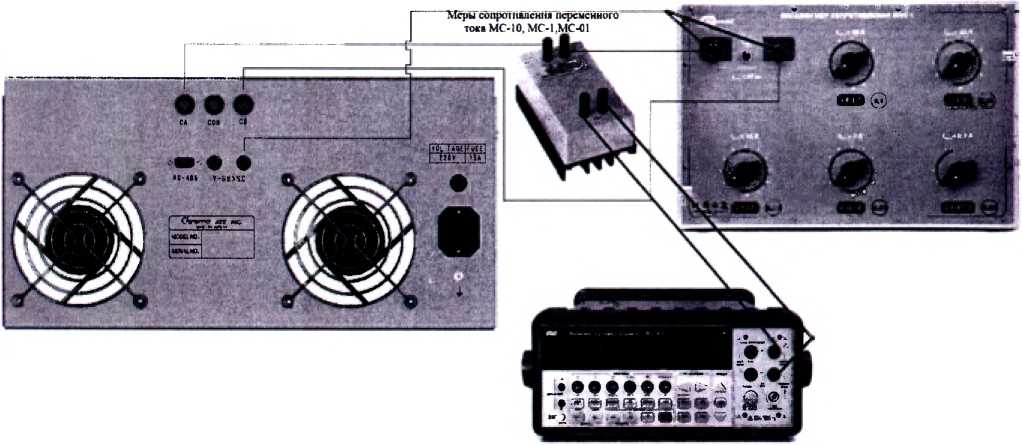

• 7.5.1 Собрать измерительную схему, представленную на рисунке 3. При измерении силы тока до 0,2 А использовать меру сопротивления переменного тока МС-10, при измерении силы тока до 2 А использовать меру сопротивления переменного тока МС-1, при измерении силы тока до 20 А использовать меру сопротивления переменного тока МС-01.

Магазин мер сопропиленнй петли короткого замыхашн ММС-1

Рисунок 3 - Измерительная схема для определения погрешности измерения силы переменного тока и относительной погрешности установки частоты выходного тока.

• 7.5.2 При измерении силы тока 0,01 А установить сопротивление 9 Ом на магазине ММС-1. В качестве нагрузки может использоваться любое активное сопротивление 9 Ом с мощностью рассеивания не менее 1000 Вт.

• 7.5.3 В меню источника MEAS DISPLAY (Экран измерений) задать параметры теста. Согласно инструкции по эксплуатации установить:

DUT: 2,2 мкФ, 2 шт.

FIX (вид держателя): PARALLEL (параллельный).

W.V.: 200 В

FREQ (частота тока): 100 Гц

R.C.: 0,01 А

• 7.5.4 Перевести вольтметр универсальный в режим измерения переменного напряжения. Установить в настройках вольтметра согласно руководству по эксплуатации 6 !6 разряда, скорость измерения 8ЕО’\У«МЕДЛЕННО».

• 7.5.5 После установки всех параметров нажать клавишу запуска (START), чтобы начать тест.

• 7.5.6 После того, как источник установит рабочий режим (согласно руководству по эксплуатации), напряжение постоянного тока на индикаторе перестанет изменяться. Записать измеренное источником значение силы тока на выходе Irms.

• 7.5.7 Провести измерение падения напряжения вольтметром В7-78/1 на мере МС-10. Записать результат измерений. Нажать клавишу остановки на источнике (STOP) для остановки теста. Повторить измерения при частоте сигнала 120 Гц, 400 Гц и 1 кГц, устанавливая в меню источника MEAS DISPLAY (Экран измерений) соответствующие значения частоты FREQ.

• 7.5.8 Подключить вместо меры сопротивления переменного тока МС-10 меру МС-1.

• 7.5.9 В меню источника MEAS DISPLAY (Экран измерений) установить: R.C.: 0,5 А, на магазине ММС-1 установить значение сопротивления 0,2 Ом. В качестве нагрузки может использоваться любое активное сопротивление 0,2 Ом с мощностью рассеивания не менее 1000 Вт.

• 7.5.10 Повторить измерения аналогично п.п. 7.5.5 - 7.5.7.

• 7.5.11 В меню источника MEAS DISPLAY (Экран измерений) установить: R.C.: 1 А. Повторить измерения аналогично п.п. 7.5.5 - 7.5.7. При измерениях силы тока, переключать режим измерения вольтметра с режима измерения напряжения переменного тока на режим измерения частоты и записывать измеренные значения частоты сигнала.

• 7.5.12 Подключить вместо меры сопротивления переменного тока МС-1 меру МС-01.

• 7.5.13 Повторить измерения аналогично п.п. 7.5.5 - 7.5.7, при значениях силы тока, устанавливаемых в меню источника MEAS DISPLAY (Экран измерений) R.C.: 10 А, 15 А, 20 А.

• 7.5.14 Определить действительное значение силы тока на выходе источника по формуле (2).

1д = UmC-10,МС-1,МС-01 / RmC-10, МС-1,МС-01                                (2),

где Umc-io,mc-i,mc-oi - падение напряжения на мерах сопротивления переменного тока МС-10, МС-1, МС-01, измеренное вольтметром В7-78/1, В

Rmc-io,mc-i,mc-oi - действительное значение мер сопротивления переменного тока МС-10, МС-1, МС-01, Ом.

• 7.5.15 Определить абсолютную погрешность измерений силы тока по встроенному индикатору источника по формуле (3):

Д1 = Irms - 1д                                        (3),

где Irms - значение силы тока, измеренное по индикатору источника, А;

1д - действительное значение силы тока, определенное по формуле (2), А.

• 7.5.16 Определить относительную погрешность установки частоты выходного тока по формуле (4):

5F = ^{Fycm Fu3M}- -100, %                                (4),

г

изм

где FycT - значение частоты тока, установленное на источнике, Гц;

Fh3m- измеренное вольтметром действительное значение частоты, Гц.

Результаты испытаний считать положительными, если полученные значения погрешностей измерения силы тока не превышают пределов, приведенных в таблице 5, а значения относительной погрешности измерения частоты не превышают ±0,1 %

Таблица 5 - Пределы допускаемой абсолютной погрешности измерения переменного тока

Определение абсолютной погрешности измерения переменного напряжения проводить при помощи калибратора многофункционального Fluke 5522А:

Определение погрешности проводить в следующем порядке:

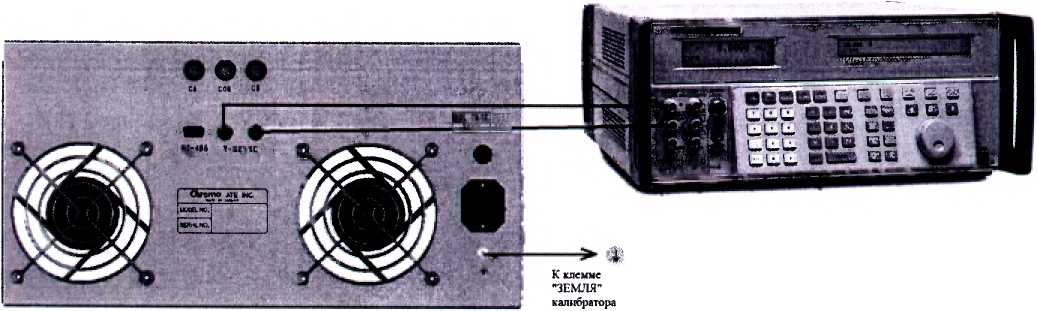

• 7.6.1 Собрать измерительную схему, представленную на рисунке 4. Измерительные провода от калибратора подключить на вход источника для измерения напряжения «V-SENSE» к центральному проводнику.

Рисунок 4 - Измерительная схема для определения погрешности измерения переменного напряжения.

• 7.6.2 В источнике войти в режим «SELFTEST» согласно инструкции по сервисному обслуживанию. Войти в режим тестирования измерения переменного напряжения «VAC MEAS.TEST»

• 7.6.3 На калибраторе поочередно устанавливать значения переменного напряжения из ряда: 0,05 В; 1,9 В; 2,1 В; 19 В; 21 В; 90 В. Частоту сигнала для каждого значения напряжения устанавливать из ряда: 100 Гц, 120 Гц, 400 Гц и 1000 Гц. В настройках теста установить частоту «Vac FREQ» такой же как на калибраторе.

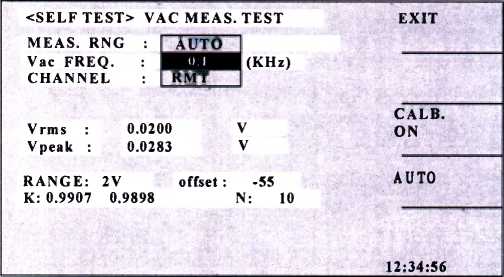

• 7.6.4 Записать измеренное напряжение переменного тока источником из поля Vrms. Экран измерений представлен на рисунке 5.

VAC MEAS. TEST

Рисунок 5 - Экран измерений источника в режиме «VAC MEAS.TEST»

• 7.6.5 Определить абсолютную погрешность измерения переменного напряжения источником по формуле (5):

Аи⁼ Uvrms ^—Uo,                                     (5)

где Uvrms - значение напряжения, измеренное поверяемым источником, В;

Uo - значение напряжения, установленное на калибраторе, В.

Результаты поверки считать положительными, если во всех поверяемых точках значения погрешностей не превышают пределов, приведенных в таблице 6.

Таблица 6 - Пределы допускаемой абсолютной погрешности измерения переменного напряжения

• 8.1 При положительных результатах поверки вольтметров оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

• 8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.



  С.А. Корнеев

Начальник отдела испытаний и сертификации АО «ПриСТ»
