Паспорт «Линейки скиаскопические ЛСК-1» (тЖЗ.890.000 ПС)

СОГЛАСОВАНО

Генеральный директор ГУО

« 04 »

<*^7,0

I w

1 Описание и работа

• 1.1 Назначение изделия

• 1.1.1. Линейки скиаскопические ЛСК-1 (в дальнейшем - лИнейки) предназначены для объективного определения рефракции глаза.

• 1.1.2. Линейки используются в глазных кабинетах поликлиник, амбулаторий и в глазных отделениях больниц.

• 1.1.3. Условия эксплуатации линеек:

диапазон температур от плюсЮ до плюс 35°С; относительная влажность ог 45 до 80%;

атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.)

• 1.2 Основные технические характеристики

• 1.2.1. Пределы воспроизведения рефракции, дптр............. от минус. 19 до плюс 19

• 1.2.2. Абсолютная погрешность линеек не должна превышать значений в диапазонах, дптр:

• 1) для линз линеек:

от ± 1,0 до ± 6,0 дптр                                                   ...+ 0,12

св + 6,0 до + 9,0 дптр.......................;..... +

• 2) для линз движков:

+ 0,5 дптр......................................................... +

+ 10,0 дптр...........................................................•...................+

• 3) для линз линеек совместно с линзами движков:

от + 1,5 до + 5,5 дптр............................................ +

св + 5,5 до + 9,5 дптр..................................................................+ 0,30

св + 10,0 до + 19,0 дптр................................................................+

• 1.2.3. Габаритные размеры, мм...................................._f.....................405x36*15

• 1.2.4. Масса линейки, кг, не 5олее

в полном комплекте поставки, кг, не более

• 1.2.5. Средний срок службы до списания, лет, не менее.....•

Признаком предельного состояния линеек является технцко-экономическая нецелесообразность восстановления при появлении дефектов на линзах линеек (царапины, точки, сколы, и т.п.), общая площадь которых составляет 15% от общей площади полированных поверхностей линз.

• 1.3 Комплектность

1.3.1 Комплект поставки набора объектов должен соответствовать таблице 1

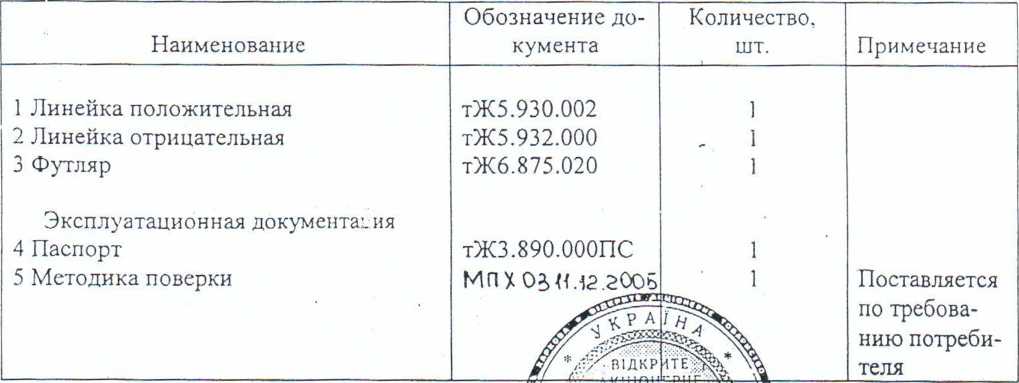

Таблица 1 - Комплектность

Лист

ТОВАРИЩВО

ХАРК1ВСЬКИЙ

Формат А 4

В случае астигматизма с прямыми осями световая полоска, видимая на радужке, и ее продолжение в области зрачка находятся на одной прямой. Однако будет видна разница в ширине полоски в области зрачка при ее вертикальном положении, это сразу же указывает на наличие астигматизма.

Достигнув нейтрализации полоски в вертикальном и горизонтальном положениях' определите степень рефракции в главных меридианах так, какописано выше.

При астигматизме с косым расположением главных меридианов световая полоска, видимая на радужке, и ее продолжение в области зрачка не совпадают (рисунок 3, вариант - а) и ширина световой полоски в зрачке при разной ее ориентации изменяется.

Определение степени рефракции методом нейтрализации производите в положении зеркала, соответствующем ориентации строго по главным сечениям астигматического глаза (рисунок 3, вариант - б).

При полосчатой скиаскопии, в связи с более четким определением момента нейтрализации тени, рефракция в различных меридианах определяется с большей быстротой и точностью, а также более точно определяется направление главных меридианов при астигматизме.

8не тлобною меридиана; К- попоено Ь В-               аметропии

Рисунок 3 - Варианты движения световой полоски на зрачке при полосчатой скиаскопии астигматического глаза

ПРИЛОЖЕНИЕ А

(обязательное)

Гарантийные талоны

Открытое акционерное общество «Харьковский завод точного медицинского приборостроения»

«Точмедприбор»

61013, г. Харьков, ул. Шевченко, 20, тел. 706 - 14 - 19 р/с 26005013912 в ХАК Зе.мбанка, МФО 351652, код ОКПО 00481324 г. Харькова

ГАРАНТИЙНЫЙ ТАЛОН №1

на ремонт (замену) в течение гарантийного срока

Изделие медицинской техники: Линейки скиаскопические ЛСК-1

ТУ У 33.1 -00481324-017-2004

Номер и дата выпуска__

(заполняется заводом- изготовителем)

Пр и обретен__2_______

(дата, подпись и штамп торгующей организации)

Введен в эксплуатацию___________________________________________

(дата, подпись)

Принят на гарантийное обслуживание ремонтным предприятием

М. П.                   Подпись и печать руководителя

ремонтного предприятия

Фоомат А4
