Руководство по эксплуатации «Барьеры искрозащитные измерительные МИДА-БИЗ-107-Ех-01, МИДА-БИЗ-107-Ех-02, МИДА-БИЗ-107-Ех-03» (МДВГ.426475.005РЭ)

Л

Закрытое акционерное общество "Микроэлектронные датчики и устройства" ЗАО «Мидаус»

БАРЬЕРЫ ИСКРОЗАЩИТЫ ИЗМЕРИТЕЛЬНЫЕ

МИДА-БИЗ-107-Ex-Ol

МИДА-БИЗ-107-Ех-02

МИДА-БИЗ-107-Ех-ОЗ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

МДВГ.426475.005РЭ

«сХ<

имс

Раздел 16

Заместители ЭиВсК Руководительниц О

• 16.1 Введение

Настоящая методика устанавливает методы и средства первичной и периодической поверок барьеров искрозащиты измерительных МИДА-БИЗ-107-Ех.

Для проведения поверки должны быть представлены следующие документы:

• - паспорт на поверяемый барьер;

• - протоколы предыдущих поверок (при очередной поверке).

Метрологические характеристики, подлежащие определению:

Пределы допускаемой основной погрешности, приведенной к диапазону выходного сигнала, %, не более                                                                 ±0,15

Межповерочный интервал - 2 года.

• 16.2 Операции поверки

Операции поверки перечислены в таблице 5.

Таблица 5

• 16.3 Средства поверки

При поверке должны использоваться эталоны и вспомогательные средства измерений, обеспечивающие задание необходимых входных сигналов и измерение выходных сигналов барьера искрозащиты с погрешностью, в сумме не превышающей 1/5 предела допускаемой основной погрешности барьера искрозащиты.

Поверка проводится в нормальных условиях эксплуатации с соблюдением времени ус тановления рабочего режима.

’Таблица 6 - Эталонные и вспомогательные средства поверки

Примечания

• 1 Вместо катушек сопротивления допускается применять резисторы типа С5-60В-0,125-100 Ом+0,01 %.

• 2 Разрешается применять другие эталонные и вспомогательные средства с аналогичными техническими характеристиками, обеспечивающие измерения с погрешностью, не хуже указанной в таблице.

Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке или об аттестации.

• 16.4 Требования к квалификации поверителя

Поверку барьеров должен выполнять поверитель, прошедший инструктаж по технике безопасности, освоивший работу с барьерами и используемыми средствами поверки. Поверитель должен быть аттестован в соответствии с ПР 50.2.012-94 «ГСП. Порядок аттестации поверителей средств измерений».

• 16.5 Требования безопасности

При поверке барьера необходимо соблюдать требования безопасности, предусмотренные ТОСТ 12.2.007.0, ГОСТ 12.1.019, ГОСТ 22261, разделом 9 настоящего РЭ и соответствующими разделами руководств по эксплуатации на используемое оборудование.

Лица, допускаемые к поверке барьеров, должны иметь квалификационную группу по безопасности не ниже III.

Средства поверки должны быть заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

• 16.6 Условия проведения поверки

• 16.6.1 При проведении поверки в лабораторных условиях должны соблюдаться следующие условия, если это не оговорено особо:

• - напряжение питания постоянного тока (27±0,54) В;

• - температура окружающего воздуха (20±5) °C;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - атмосферное давление от 84,0 до 106,0 кПа (от 630 до 800 мм.рт.ст.).

• 16.6.2 Перед поверкой должны быть выполнены следующие подготовительные работы;

• - проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75;

• - используемые при поверке средства измерений должны быть поверены и подготовлены к работе согласно руководствам по эксплуатации.

• 16.7 Проведение поверки

• 16.7.1 Внешний осмотр.

При проведении внешнего осмотра должны быть выполнены следующие операции:

• - проверка комплектности барьера на соответствие разделу 3 настоящего руководства по эксплуатации;

• - проверка маркировки, четкости нанесения обозначений на корпусе барьера и отсутствия механических повреждений;

• - проверка сохранности пломб и клейм.

Барьеры, у которых обнаружены грубые механические повреждения наружных частей, к поверке не допускаются.

• 16.7.2 Проверка сопротивления изоляции.

Измерение сопротивления изоляции проводится между всеми электрически объединенными зажимами и DIN-рейкой, между зажимами цепи питания (11,12) и искробезопасных цепей (1, 2, 3), между зажимами цепи питания (11, 12) и выходной цепи (8, 9), между зажимами выходной цепи (8, 9) и искробезопасных цепей (1,2, 3).

Барьер считается выдержавшим испытание, если сопротивление изоляции составляет не менее 40 МОм.

При наличии дефектов изоляции барьер бракуется и подлежит ремонту.

• 16.7.3 Проверка пределов допускаемой основной приведенной погрешности.

Для проверки основной приведенной погрешности включить барьер по схеме приложения Г и выдержать его во включенном состоянии не менее 30 мин.

В положении переключателя SA1 1-1" измеряется входной сигнал, в положении 2-2" - выходной сигнал.

На искробезопасном входе входной сигнал задается с помощью стабилизатора тока. При использовании стабилизатора тока, изображенного на рисунке Г.2, ток задается изменением положения переключателя и регулируется резистором «Ток плавно». При использовании стабилизатора тока, изображенного на рисунке Г.З, ток изменяется изменением сопротивления магазина сопротивлений.

Текущие значения задаваемого входного сигнала и расчетные значения выходного сигнала выбираю тся по таблице 7.

Таблица 7

Текущее значение входного сигнала 1вх, мА, вычисляют по формуле

1вх[мА]= ^Ubx                                 0)

^{L J} Ro6p

где Ubx - измеренное значение входного сигнала, В;

Ro6p - сопротивление образцовой катушки сопротивления (Ro6p = 100 Ом).

Значения выходного сигнала 1вых вычисляют по формуле

ивых                                   ₍₂₎

Ro6p

где Ubbix - измеренное значение выходного сигнала на образцовой катушке сопротивления, В. Величина основной приведенной погрешности о для каждого соответствующего значения выходного сигнала рассчитывается по формуле: где 1вых - фактическое значение выходного сигнала, рассчитанное по формуле (2), мА;

1вх - фактическое значение входного сигнала, рассчитанное по формуле (1), мА;

Д1вых - диапазон изменения выходного сигнала, мА (16 мА).

• 16.7.4 Проверить барьер в каждой контрольной точке и рассчитать основную приведенную погрешность для каждой точки. Если значение допускаемой основной погрешности, приведенной к диапазону выходного сигнала, больше или равно ±0,15 %, то барьер бракуется.

• 16.8 Оформление результатов поверки

• 16.8.1 При положительных результатах первичной поверки на корпус барьера наклеивается поверительная наклейка, в паспорте барьера делается отметка о поверке, записывается дата поверки и дата следующей поверки.

• 16.8.2 При отрицательных результатах поверки барьер к применению не допускается, в паспорте производится запись о непригодности его к эксплуатации (или выписывается «Извещение о непригодности» согласно Правилам ПР 50.2.006-94 «Поверка средств измерений. Организация и порядок проведения»).

• 17.1 Ремонт барьеров осуществляется предприятием-изготовителем.

• 17.2 Ремонт барьеров должен обеспечиваться с соблюдением требований ГОСТ 51330.18-99.

• 17.3 Сведения о проведенном ремонте заносятся в раздел «Ремонт» паспорта.

• 18.1 Условия транспортирования барьеров в упаковке предприятия-изготовителя должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

• 18.2 Барьеры транспортируются всеми видами транспорта, в том числе воздушным транспортом в отапливаемых герметизированных отсеках. Способ укладки ящиков с барьерами должен исключать возможность их перемещения.

• 18.3 Барьеры могут храниться как в транспортной таре, с укладкой по 5 ящиков по высоте, так и в потребительской таре на стеллажах.

Условия хранения барьеров в транспортной таре соответствуют условиям хранения 3 по ГОСТ 15150-69.

Условия хранения барьеров в индивидуальной упаковке - 1 по ГОСТ 15150-69.

Срок пребывания барьеров в условиях транспортирования - не более трех месяцев.

СП

00

п Искробезопасная цепь

OI

МИДА-БИЗ-107-ЕХ-01

ПРИЛОЖЕНИЕ Б (обязательное)

ЭИЗ - элементы искрозащиты; ПТТ - преобразователь ток-ток; ПН - преобразователь напряжения

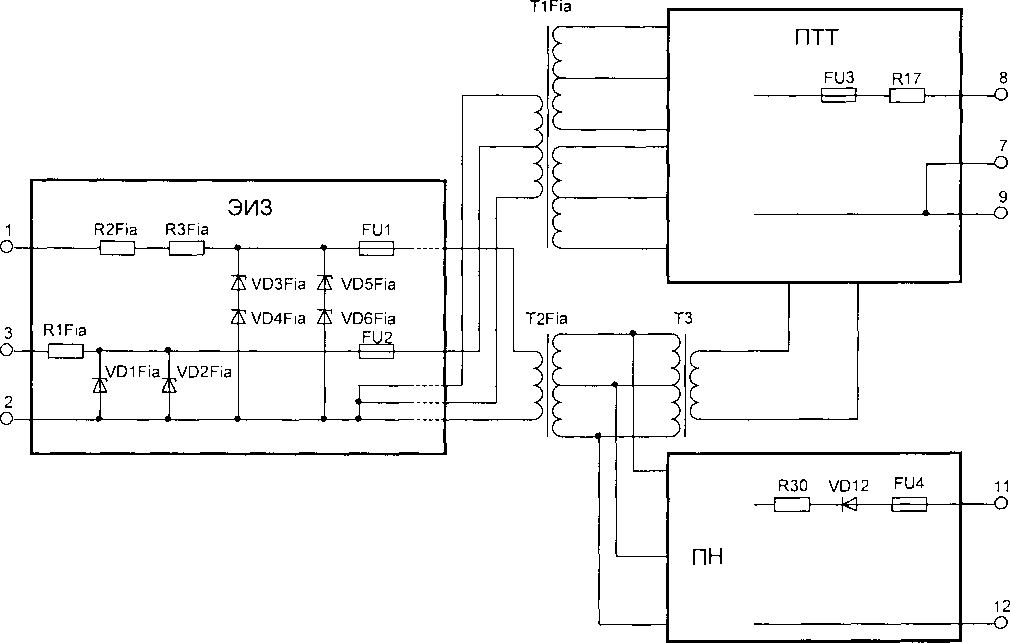

Рисунок Б.1 - Структурная схема барьера МИДА-БИЗ-107-Ех-01

2?VD3FiaZ? VD5Fia

2£VD4Fia23 VD6Fia

Рисунок Б.2 - Схема элементов искрозащиты барьеров МИДА-БИЗ-107-Ех-02 (-03)

ПРИЛОЖЕНИЕ В

(обязательное)

СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ БАРЬЕРОВ

Взрывоопасная зона ПА, IIB, ПС

¹⁰                 О11

з§              ⁰¹²

ЧГмИДА-БИЗ-107-Ех-01

Рисунок В.1 - Схема внешних соединений барьера МИДА-БИЗ-107-Ех-01 с трехпроводным датчиком

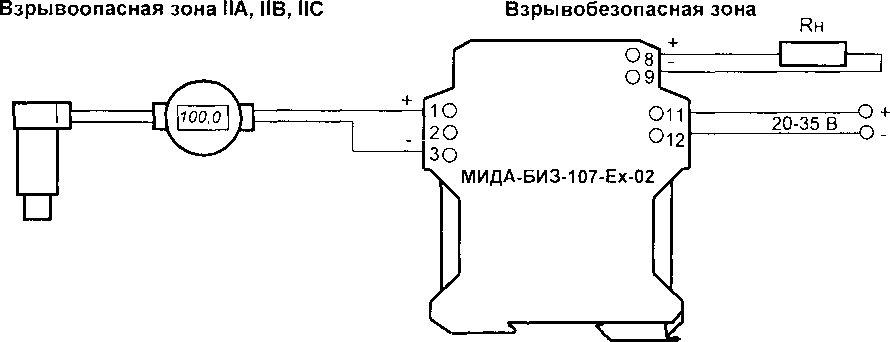

Рисунок В.2 - Схема внешних соединений барьеров МИДА-БИЗ-107-Ех-01 и МИДА-БИЗ-107-Ех-02 с двухпроводным датчиком и цифровым индикатором

Взрывобезопасная зона

Рисунок В.З - Схема внешних соединений барьера МИДА-БИЗ-107-Ех-01 с источником тока

Рисунок В.4 - Схема внешних соединений барьера МИДА-БИЗ-1О7-Ех-ОЗ с двухпроводным датчиком

ПРИЛОЖЕНИЕ Г (обязательное)

G1 - стабилизатор тока (см. рисунки Г.2, Г.З);

G2 - источник питания стабилизированный линейный БЗ-705.4;

PG1 - осциллограф С1-74;

PV1 - вольтметр универсальный ЩЗ1;

Rl, R2 - образцовая катушка сопротивления РЗЗ1 100 Ом;

R3 - резистор С2-29В-0,5-698 Ом±0,5 %;

SA1 - переключатель галетный ПГЗ-5П4Н.

Примечание. Допускается использовать измерительные приборы и комплектующие изделия других типов, имеющие характеристики не хуже указанных.

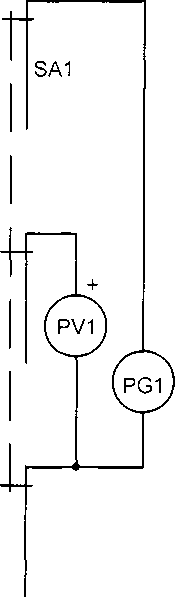

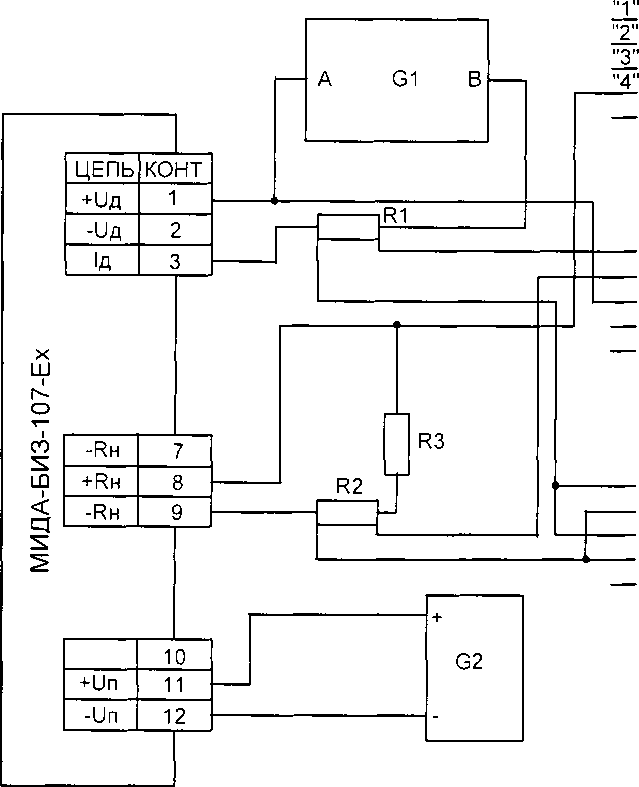

Рисунок Г.1 - Схема поверки барьера

DAI - микросхема интегральная КР544УД8 (LM358); DA2 - микросхема интегральная КР142ЕН19 (TL431); R1 - резистор С2-29В-0,125-2,87 кОм±0,5%-1-А;

R2 - резистор С2-29В-0,125-6,19 кОм±0,5%-1-А;

R3 - резистор ППЗ-40-10 кОм±10%;

R4-резистор С2-ЗЗН-0,125-8,2 к0м±5%-В;

R5 - резистор С2-29В-0,125-32 кОм±0,5%-1-А;

R6 - резистор С2-29В-0,125-20 кОм±0,5%-1-А;

R7-резистор С2-29В-0,125-101 кОм±0,5%-1-А;

R8 - резистор СП5-2В-1 Вт-47 кОм±Ю%;

R9 - резистор С2-29В-0,125-681 Ом±0,5%-1 -А;

R10-резистор С2-29В-0,125-499 Ом±0,5%-1-А;

Rl 1 - резистор С2-29В-0,125-249 Ом±0,5%-1-А;

R12-резистор С2-29В-0,125-165 Ом±0,5%-1-А;

R13 - резистор С2-29В-0,125-124 Ом±0,5%-1-А;

R14 - резистор С2-ЗЗН-0,125-200 Ом±5%-В;

SA1 - переключатель ПГЗ-5П2Н;

VD1 - диод КД419А;

VT1 - транзистор КТ503 А;

VT2 - транзистор КТ940В

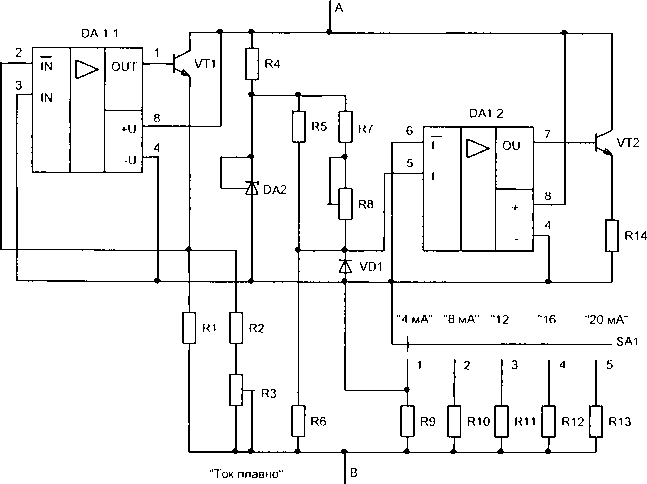

Рисунок Г.2 - Схема стабилизатора тока

R1 - резистор С2-29В-1-649 Ом±0,5%-1-А;

R2 - магазин сопротивлений МСР-63.

Рисунок Г.З - Схема стабилизатора тока
