Методика поверки «ГСИ. КОМПЛЕКТ СПЕЦИАЛИЗИРОВАННЫХ СРЕДСТВ ИЗМЕРЕНИЙ ИМПУЛЬСОВ ТОКА» (МП 29.М12-16)

УТВЕРЖДАЮ Заместитель директора ФГУП «ВНИИОФИ»

Н. П. Муравская

__________2016 г.

Государственная система обеспечения единства измерений

КОМПЛЕКТ СПЕЦИАЛИЗИРОВАННЫХ СРЕДСТВ ИЗМЕРЕНИЙ ИМПУЛЬСОВ ТОКА

МЕТОДИКА ПОВЕРКИ

МП 29.М12-16

«       OQ_______2016 г.

Москва 2016 г.

• 1.1   Настоящая методика поверки распространяется на «Комплект специализированных средств измерений импульсов тока», зав. № 01032016 (далее по тексту - комплект) производства Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»), Россия, и устанавливает методы и средства первичной и периодической поверок.

• 1.2 Интервал между поверками - 1 год.

2.1 При проведении первичной и периодической поверок должны быть выполнены следующие операции, указанные в таблице 1.

Таблица 1

• 2.2 При получении отрицательных результатов при проведении любой операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.4 Метрологические характеристики по таблице 1 допускается определять не в полном объеме, при этом поверка проводится по сокращенной программе. Объем поверочных работ определяется совместным решением (или по договоренности) между заказчиком и исполнителем проведения работ.

• 3.1 При проведении первичной и периодической поверок должны быть использованы следующие средства, указанные в таблице 2.

Таблица 2

• 3.2 Допускается применение других средств поверки, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.3 Средства измерений, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

• 4.1 К работе с комплектом допускаются лица, изучившие настоящую методику поверки и руководства по эксплуатации, имеющие удостоверение квалификационной группы на право работы с электроустановками напряжением свыше 1000 В в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н.

• 5.1 Перед началом поверки необходимо изучить руководства по эксплуатации комплекта и настоящую методику поверки.

• 5.2 При проведении поверки следует соблюдать требования, установленные правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при испытаниях, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.3 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи приборов.

• 5.4 При выполнении измерений должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства по эксплуатации комплекта.

• 5.5 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки соблюдают следующие условия:

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим, свободным от пыли, паров кислот и щелочей.

• 6.3 В помещении, где проводится поверка, должны отсутствовать механические вибрации и посторонние источники излучения, а также мощные постоянные и переменные элек

трические и магнитные поля.

• 7.1 Проверьте наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.2  Используемые средства поверки разместите, заземлите и соедините в соответствии с требованиями их технической документации.

• 7.3 Подготовку, соединение, включение и прогрев поверяемого средства и средств поверки, регистрацию показаний и другие работы по поверке произведите в соответствии с документацией на указанные средства.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 Проверяют комплектность комплекта в соответствии с его руководством по эксплуатации КВФШ.411521.003 РЭ.

Комплектность комплекта должна соответствовать таблице 3.

Таблица 3

8.1.2 Проверяют комплект на отсутствие механических повреждений и ослаблений элементов конструкции, на соответствие расположения надписей и обозначений руководства по эксплуатации КВФШ.411521.003 РЭ.

• 8.1.3 Комплект признается прошедшим операцию поверки, если не обнаружены несоответствия комплектности, механические повреждения, ослабления элементов конструкции, неисправности разъемов.

• 8.2.1 При опробовании комплекта оценивают отклонение значения коэффициента преобразования изделий из его состава: шунта измерительного ШИ, коаксиального датчика тока КДТ и коаксиального датчика тока модифицированного КДТ-М от паспортного значения с целью выявления внутренних скрытых дефектов (нарушение целостности сборки), возникших при транспортировании или эксплуатации, препятствующих дальнейшей эксплуатации комплекта.

• 8.2.2 Первоначально определяют с помощью вольтметра В7-54/3 значение сопротивления проходной нагрузки R_Har.5O, а с помощью осциллографа Tektronix TDS 784D амплитуду UreH.Hi-15 И длительность фронта Тф_{р ге}н.и1-15 импульсов между уровнями 0,1-0,9 от амплитуды на выходе генератора И1-15. Далее с помощью 50-омного соединительного кабеля и винтовых соединений к шунту измерительному ШИ подключают, используя проходную нагрузку К-наг.5о выход генератора И1-15 с установленной амплитудой выходных импульсов U_reH.Hi-i5 (см. рисунок 1).

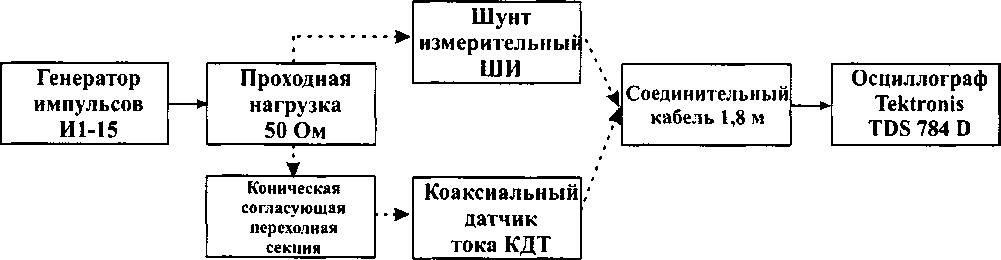

Рисунок 1 - Схема определения метрологических характеристики шунта измерительного ШИ и коаксиального датчика тока КДТ

Выходной разъем ШИ соединяют с помощью радиочастотного измерительного кабеля длиной 1,8 м с входом осциллографа Tektronix TDS 784D с установленным входным сопротивлением 50 Ом. По формуле (1) определяют величину силы импульсного тока, протекающего через шунт:

1ши ⁼ и_вых.И1-15/ &наг.5О.                                    (1)

• 8.2.3 Воспроизводят импульсы напряжения на выходе генератора И1-15 и регистрируют среднее значение амплитуды Иши имп.ср на выходе шунта ШИ.

• 8.2.4 По формуле (2) вычисляют значение коэффициента преобразования шунта ШИ:

^■пр.ШИ ~ Uщи.цмп.ср/ 1ц1И.                                  (2)

• 8.2.5 Аналогичные работы по п.п. 8.2.2 - 8.2.4 проводят для коаксиального датчика тока КДТ, при этом дополнительно используют коническую согласующую переходную секцию (см. рисунок 1).

• 8.2.6 Опробование коаксиального датчика тока модифицированного КДТ-М проводят в соответствии со схемой, приведенной на рисунке 2.

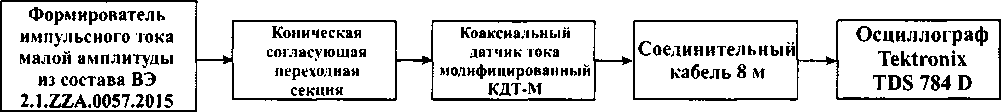

Рисунок 2 - Схема определения метрологических характеристики шунта коаксиального датчика тока модифицированного КДТ-М

Подсоединяют с помощью конической согласующей переходной секции датчик тока КДТ-М к токообразующей системе из состава формирователя импульсного тока малой амплитуды государственного вторичного эталона (ВЭ) единицы силы импульсного тока в диапазоне от 0,1 до 1,0-10⁴ A 2.1.ZZA.0057.2015.

Воспроизводят импульсы силы тока с амплитудой 1вэ пс в рабочей зоне токообразующей системы ВЭ и регистрируют среднее значение амплитуды икдт-м.имп.ср на выходе датчик тока КДТ-М.

По формуле (3) вычисляют значение коэффициента преобразования датчика тока КДТ-М:

Кпр.КДТ-М ⁼ UКДТ-М.имп.ср/Ьэ.ПС.                               (3)

Указанные выше работы также допускается проводить с использованием ГПСЭ ТЭТ 202-2012 в первом режиме работы эталона.

• 8.2.7 Комплект признается прошедшим операцию поверки, если вычисленные значения коэффициентов преобразования шунта измерительного ШИ, коаксиального датчика тока КДТ и коаксиального датчика тока модифицированного КДТ-М отличаются от указанных в паспорте значений не более чем на ± 10 %.

8.3 Определение метрологических характеристик

• 8.3.1.1 Шунт измерительный ШИ

Проводят работы по п.п. 8.2.2. - 8.2.3, воспроизводят импульсы напряжения на выходе генератора И1-15 и обеспечивают регистрацию импульсов на выходе шунта ШИ.

По полученной осциллограмме при помощи маркеров осциллографа на вершине импульса измеряют две величины: К_тах - соответствующую максимальному значению амплитуды и К_т1П - соответствующую минимальному значению амплитуды (см. рисунок 3).

Описанные измерения производят п = 10 раз и по формулам (4) вычисляют средние арифметические значения И_тахи И_т{п:

V

max i ’

где Kmaxj - z-e измерение напряжения К_таХ: Kminj - z'-e измерение напряжения K_mj_n.

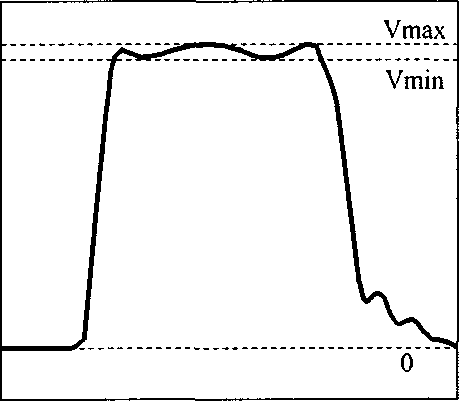

Рисунок 3 - Эпюра напряжения на выходе шунта при определении коэффициента преобразования

Значение коэффициента преобразования шунта ШИ определяют по формуле (5):

(5)

Далее вычисляют средние квадратические отклонения (CKO) S(V_max) и S(T_min) измерений максимального И_тах и минимального И_т|_П значений напряжения на выходе шунта по формуле (6):

Из полученных значений {S(K_max) и S(K_mjn)} выбирают максимальное и принимают это значение в качестве оценки СКО для S(K_np).

Доверительные границы случайной погрешности результата измерений коэффициента преобразования шунта ШИ (без учета знака) при доверительной вероятности Р = 0,95 и п = 10 находят по формуле (7): где И_тах/т1п- соответствующее среднее значение, относящееся к выбранному в качестве максимальной величины S( K_max) или S( К_тт).

• 8.3.1.2 Коаксиальный датчик тока КДТ

Определение коэффициента преобразования и доверительных границ случайной погрешности результата измерений коэффициента преобразования коаксиального датчика тока КДТ проводят аналогично по п.8.3.1.1 с использованием конической согласующей переходной секции.

• 8.3.1.3 Коаксиальный датчик тока модифицированный КДТ-М

Проводят работы по п.8.2.6, воспроизводят импульсы силы тока в рабочей зоне токообразующей системы ВЭ и обеспечивают регистрацию импульсов на выходе датчика тока КДТ-М. Указанные работы также допускается проводить с использованием ГПСЭ ТЭТ 2022012 в первом режиме работы эталона.

Определение коэффициента преобразования и доверительных границ случайной погрешности результата измерений коэффициента преобразования коаксиального датчика тока модифицированного КДТ-М проводят аналогично по п.8.3.1.1.

• 8.3.1.4 Комплект признается прошедшим операцию поверки, если вычисленные значения коэффициентов преобразования шунта измерительного ШИ, коаксиального датчика тока КДТ и коаксиального датчика тока модифицированного КДТ-М соответствуют таблице 4.

Таблица 4

• 8.3.2.1 Шунт измерительный ШИ

• 8.3.2.1.1 Доверительные границы случайной составляющей погрешности измерений коэффициента преобразования в предположении о нормальном распределении результатов измерений входящих величин при доверительной вероятности Р=0,95 и числе измерений п = 10 принимают равными значению, полученному в п.8.3.1.1.

• 8.3.2.1.2 Доверительные границы неисключенной систематической составляющей погрешности измерений коэффициента преобразования при доверительной вероятности Р-0,95 и поправочном коэффициенте к = 1,1 определяют по формуле (8):

©  = i к/©²  +0²   +0²  +©²

Knp                ^тк7Л//иаг50                     ’

где 0И1-15 - 1 ,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении амплитуды и_ген.иы5 импульсов напряжения на выходе генератора И1-15;

®инаг.5о ⁼ 0,05 %- относительная погрешность вольтметра В7-54/3 при определении значение сопротивления проходной нагрузки R_Har.5o;

®vmax = 1 ,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении максимальной амплитуды К_тах импульсов напряжения на выходе шунта ШИ;

®vmin = 1 ,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении минимальной амплитуды И_т)_П импульсов напряжения на выходе шунта ШИ;

• 8.3.2.1.3 Доверительные границы погрешности измерений коэффициента преобразования вычисляют по полученным значениям случайной и неисключенной систематической погрешности в соответствии с ГОСТ 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения» по формуле (9):

дкпр - K

где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и НСП,

Sx - суммарное среднее квадратическое отклонение измерения коэффициента преобразования, определяемое по формуле (10):

S_L =       +S(K_V)¹ ,

где 5₀ - СКО НСП измерений коэффициента преобразования, вычисляемое по формуле (11):

⁴⁷/Сир

(11)

Коэффициент К вычисляют по формуле (12):

-    ^£Кпр ⁺ ®Кпр

• 8.3.2.2 Коаксиальный датчик тока КДТ

• 8.3.2.2.1 Доверительные границы случайной составляющей погрешности измерений коэффициента преобразования в предположении о нормальном распределении результатов измерений входящих величин при доверительной вероятности Р=0,95 и числе измерений п = 10 принимают равными значению, полученному в п.8.3.1.2.

• 8.3.2.2.2 Доверительные границы неисключенной систематической составляющей погрешности измерений коэффициента преобразования при доверительной вероятности Р=0,95 и поправочном коэффициенте к = 1,1 определяют аналогично по п.п. 8.3.2.1.2 -8.З.2.1.З.

• 8.3.2.3 Коаксиальный датчик тока модифицированный КДТ-М

• 8.3.2.3.1 Доверительные границы случайной составляющей погрешности измерений коэффициента преобразования в предположении о нормальном распределении результатов измерений входящих величин при доверительной вероятности Р=0,95 и числе измерений п = 10 принимают равными значению, полученному в п.8.3.1.3.

• 8.3.2.3.2 Доверительные границы неисключенной систематической составляющей погрешности измерений коэффициента преобразования при доверительной вероятности Р=0,95 и поправочном коэффициенте к = 1,1 определяют по формуле (13): где ©эт ⁼ 4,3 % - относительная погрешность воспроизведения амплитуды 1вэ.пс импульсов силы тока в рабочей зоне токообразующей системы ВЭ 2.1.ZZA.0057.2015 (или в ГПСЭ ГЭТ 202-2012 в первом режиме работы эталона);





  (13)

©Vmax = 1 ,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении максимальной амплитуды К_тах импульсов напряжения на выходе КДТ-М;

©vmin = 1 ,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении минимальной амплитуды K_mi_n импульсов напряжения на выходе КДТ-М;

• 8.3.2.3.3 Доверительные границы погрешности измерений коэффициента преобразования вычисляют по полученным значениям случайной и неисключенной систематической погрешности в соответствии с ГОСТ 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов наблюдений. Основные положения» аналогично по п.8.3.2.1.3.

• 8.3.2.4 Комплект признается прошедшим операцию поверки, если полученные значения погрешностей коэффициентов преобразования шунта измерительного ШИ, коаксиального датчика тока КДТ и коаксиального датчика тока модифицированного КДТ-М не превышают ± 10 %. Из полученных значений выбирают максимальное - ©кпр.комп.

• 8.3.3.1 В процессе проведения работ по п.8.3.1.1 устанавливают минимальную амплитуду 1_Мин.ши = 1 А, протекающего тока через шунт ШИ, регистрируют среднее значение амплитуды Иши мин импульса напряжения на выходе шунта. В соответствии с формулой (2) вычисляют значение коэффициента преобразования шунта ШИ при минимальной амплитуде протекающего тока.

• 8.3.3.2 Устанавливают шунт ШИ в токообразующей системе из состава формирователя импульсного тока большой амплитуды ВЭ 2.1.ZZA.0057.2015. Воспроизводят импульсы силы тока в установке с амплитудой 1_Макс.ши ⁼ 1000 А и регистрируют среднее значение амплитуды Иши макс импульса напряжения выходе шунта. В соответствии с формулой (2) вычисляют значение коэффициента преобразования шунта ШИ.

• 8.3.3.3 Аналогичные работы по п.8.3.3.1 проводят для коаксиального датчика тока КДТ, устанавливая последовательно минимальный 1_МИн.кдт - 0,1 А и максимальный 1_макс.кдт ⁼ 100 А ток и для коаксиального датчика тока модифицированного КДТ-М, устанавливая последовательно минимальный 1_Мин кдт-м = 10 А и максимальный 1_Макс.кдт-м = 10000 А ток.

• 8.3.3.4 Комплект признается прошедшим операцию поверки, если в диапазоне измеряемых значений амплитуды импульсов силы тока в соответствии с таблицей 5 полученные значения коэффициентов преобразования шунта измерительного ШИ, коаксиального датчика тока КДТ и коаксиального датчика тока модифицированного КДТ-М при минимальном и максимальном токах соответствую значениям, полученным по п.8.3.1.

Таблица 5

• 8.3.4.1 Шунт измерительный ШИ

• 8.3.4.1.1 Проводят работы по п.п. 8.2.2. - 8.2.3. Последовательно воспроизводят 10 импульсов напряжения и регистрируют их с помощью осциллографа Tektronix TDS 784D. С помощью маркеров определяют длительность фронта Тфд зарегистрированных импульсов между уровнями 0,1 - 0,9 от установившегося значения напряжения на выходе шунта ШИ.

• 8.3.4.1.2 Время нарастания переходной характеристики шунта ШИ между уровнями 0,1 - 0,9 от установившегося значения вычисляют по формуле (14):

т¹              __ 1^,т^,2    __rr>2             __

H.nX.LUM.i у'*' ф_/     фр.ген./71—15 * осц ’                                    (14)

где Тфj - зарегистрированное значение длительности фронта импульсов между уровнями 0,1 - 0,9 от установившегося значения;

Тфр.ген.и1-15 = 0,25 нс - длительность фронта импульсов между уровнями 0,1-0,9 от амплитуды на выходе генератора И1-15;

Тосц ~ 0,36 нс - время нарастания переходной характеристики осциллографа Tektronix TDS 784D.

• 8.3.4.1.3 По формуле (15) вычисляют среднее арифметическое значение Т _н.пх.ши времени нарастания переходной характеристики по 10 измерениям.



(15)

где Т_{и пх ши} i-i-тый результат измерений,

п - количество измерений.

• 8.3.4.2 Коаксиальный датчик тока КДТ

Аналогичные работы по п.8.3.4.1 проводят для коаксиального датчика тока КДТ 1 с использованием конической согласующей переходной секции и определяют значение т н.пх.кдт времени нарастания переходной характеристики между уровнями 0,1 - 0,9 от установившегося значения.

• 8.3.4.3 Коаксиальный датчик тока модифицированный КДТ-М

• 8.3.4.3.1 Проводят работы по п. 8.2.6. Последовательно воспроизводят 10 импульсов напряжения и регистрируют их с помощью осциллографа Tektronix TDS 784D. С помощью маркеров определяют длительность фронта Тфд зарегистрированных импульсов между уровнями 0,1 - 0,9 от установившегося значения напряжения на выходе КДТ-М.

• 8.3.4.3.2 Время нарастания переходной характеристики КДТ-М между уровнями 0,1 - 0,9 от установившегося значения вычисляют по формуле (16):

т        — FF² — т² — Т²

¹ и.ПХ.КДТ-Mi ~ у¹ фД ¹ фр.ВЭ ¹ осц ■>                             QQ

где Тфд - зарегистрированное значение длительности фронта импульсов между уровнями 0,1 - 0,9 от установившегося значения;

Тфр. вэ ~ Ю нс - длительность фронта импульсов тока между уровнями 0,1-0,9 от амплитуды в рабочей зоне токообразующей системы ВЭ 2.1.ZZA.0057.2015;

Тосц ⁼ 0,36 нс - время нарастания переходной характеристики осциллографа Tektronix TDS 784D.

• 8.3.4.3.3 По формуле (15) аналогично вычисляют среднее арифметическое значение т н.пх.кдт-м времени нарастания переходной характеристики КДТ-М по 10 измерениям.

• 8.3.4.4 Комплект признается прошедшим операцию поверки, если вычисленные значения времени нарастания переходной характеристики между уровнями 0,1 - 0,9 от установившегося значения шунта измерительного ШИ, коаксиального датчика тока КДТ и коаксиального датчика тока модифицированного КДТ-М соответствуют таблице 6.

Таблица 6

• 8.3.5.1 Доверительные границы относительной погрешности измерений времени нарастания переходной характеристики при доверительной вероятности Р=0,95 и поправочном коэффициенте к - 1,1 для шунта измерительного ШИ и коаксиального датчика тока КДТ определяют по формуле (17).

& = 11 &² +0²

'-'Тн.ПХ.ШИ.КДТ          фр     И1-15 ’                                 (17)

где ©фр = 1,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении длительности фронта импульсов между уровнями 0,1 - 0,9 от установившегося значения напряжения на выходе шунта измерительного ШИ (коаксиального датчика тока W);

®иы5⁼ 1Д % - относительная погрешность осциллографа Tektronix TDS 784D при определении длительности фронта импульсов между уровнями 0,1 - 0,9 от установившегося значения напряжения на выходе генератора И1-15.

• 8.3.5.2 Доверительные границы относительной погрешности измерений времени нарастания переходной характеристики при доверительной вероятности Р=0,95 и поправочном коэффициенте к = 1,1 для коаксиального датчика модифицированного тока КДТ-М определяют по формуле (18).

®Тн.ПХ..КДТ-Т           ⁺®ВЭ ’                              (13)

где ©фр - 1,0 % - относительная погрешность осциллографа Tektronix TDS 784D при определении длительности фронта импульсов между уровнями 0,1 - 0,9 от установившегося значения напряжения на выходе шунта измерительного ШИ (коаксиального датчика тока КДТ);

©вэ = 4,5 % - относительная погрешность воспроизведения длительности фронта импульсов между уровнями 0,1 - 0,9 от установившегося значения в токообразующей системе из состава формирователя импульсного тока малой амплитуды государственного вторичного эталона единицы силы импульсного тока в диапазоне от 0,1 до 1,0-10⁴ А 2.1.ZZA.0057.2015.

• 8.3.5.3 Из полученных значений {Q_г„ _{пх Ш11}   , ®т,,.пх.кдт-м J выбирают максималь

ное значение - ®_{ГмПХкат},

• 8.3.5.4 Комплект признается прошедшим операцию поверки, если полученное значение ®_{ГиПХкшт}, относительной погрешности измерений времени нарастания переходной характеристики не превышает ± 10 %.

• 9.1 Комплект прошедший поверку с положительным результатом, признается годным и допускается к применению. На него выдается протокол (в соответствии с приложением А) и свидетельство о поверке установленной формы с указанием полученных по п.п. 8.3.1 - 8.3.5 фактических значений метрологических характеристик комплекта, наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и комплекс допускают к эксплуатации.

• 9.2 При отрицательных результатах поверки комплект признается негодным, не допускается к применению и на него выдается «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015 г. Свидетельство о предыдущей поверке и (или) знак поверки аннулируется.

Начальник отдела

ФГУП «ВНИИОФИ»

Ведущий инженер ФГУП «ВНИИОФИ»

Ведущий научный сотрудник

ФГУП «ВНИИОФИ»

Инженер ФГУП «ВНИИОФИ»

А.В. Иванов

А.Н. Шобина

ПРИЛОЖЕНИЕ А

(обязательное)

ПРОТОКОЛ первичной / периодической поверки от «_______»____________201__года

Средство измерений: Комплект специализированных средств измерений импульсов тока (Наименование СИ, тип (если в состав СИ входит несколько автономных блоков

то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№__№/№_______________________________________

Заводские номера блоков

Принадлежащее........................................................

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «ГСИ. Комплект специализированных средств измерений импульсов тока. Методика поверки МП 029.М12-16», утвержденному ФГУП «ВНИИОФИ» «  »______2016 г._____________________

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов__________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:   ________________________

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

• -  температура окружающего воздуха, °C

• -  относительная влажность воздуха, %, не более

• -  атмосферное давление, кПа

• -  напряжение питания сети, В

• -  частота сети, Гц

Получены результаты поверки метрологических характеристик:

Рекомендации________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

Исполнители:________________________________________________________________

подписи, ФИО, должность
