УТВЕРЖДАЮ

Главный метролог

Каналы измерительные аналоговые систем контроля электромеханических устройств «Крона-606.01»

Методика поверки

АМЦ 2.758.055-01 МП

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на каналы измерительные аналоговые систем контроля электромеханических устройств «Крона-606.01» (далее - СКЭУ), предназначенные для воспроизведений постоянного и переменного напряжения, измерений электрического сопротивления и интервалов времени, и устанавливает методику их первичной и периодической поверки.

Интервал между поверками (межповерочный интервал) - 2 года.

1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

Наименование операции

Номер пункте методики

Рекомендуемые средства поверки

Метрологические характеристики средств поверки

1 Внешний осмотр

4.1

-

-

2 Опробование

4.2

-

-

3 Определение погрешности воспроизведений постоянного напряжения

4.3

Вольтметр универсальный цифровой В7-40

Диапазон измерений постоянного напряжения от 0 до 1000 В, погрешность ± (0,1 + 0,02-(UK/U-l)) %

4 Определение погрешности воспроизведений постоянного напряжения

4.4

Вольтметр универсальный цифровой В7-40

Диапазон измерений переменного напряжения от 0 до 500 В, погрешность ± (0,6 + 0,l-(UK/U-l)) %

5 Определение погрешности канала измерения сопротивления обмотки реле

4.5

Магазин сопротивлений измерительный Р 327

Диапазон устанавливаемых сопротивлений от 0,1 до 111 111,1 Ом, класс точности 0,01

6 Определение погрешности канала измерения сопротивления переходного сопротивления контактов реле

4.6

Магазин сопротивлений измерительный Р 327

Катушка электрического сопротивления Р321

Катушка электрического сопротивления

Р310

Диапазон устанавливаемых сопротивлений от 0,1 до 111 111,1 Ом, класс точности 0,01

Номинальное сопротивление 0,1 Ом, класс точности 0,01

Номинальное сопротивление

0,01 Ом, класс точности 0,02

7 Определение погрешности измерений интервалов времени

4.7

Генератор специальных сигналов 33220А

Диапазон формируемых длительностей импульса от 0,2 мкс до 2000 с, погрешность ± 2-10'5

Примечание: допускается применять другие средства измерений и вспомогательное оборудование, обеспечивающее необходимую точность

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны соблюдаться требования безопасности, установленные действующими «Правилами техники безопасности при эксплуатации электроустановок потребителей», требования разделов «Указания мер безопасности», приведённых в эксплуатационной документации применяемых СИ.

К выполнению поверки могут быть допущены специалисты, прошедшие обучение и аттестованные в качестве поверителей по соответствующим видам измерений.

3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                               20 ± 5;

  • - относительная влажность окружающего воздуха, %                   до 80;

  • - атмосферное давление, кПа (мм рт. ст.)                   от 84 до 106 (от 630 до 795);

  • - напряжение питающей сети переменного тока, В                      220,0 ± 4,4;

  • - частота питающей сети, Гц                                          50 ± 1.

  • 3.2 СКЭУ до начала поверки должен быть выдержан в условиях, указанных в пункте 3.1, не менее 2 часов.

Непосредственно перед проведением поверки необходимо подготовить СКЭУ и средства поверки к работе в соответствии с их эксплуатационной документацией.

Все средства измерений, используемые при поверке, должны иметь непросроченные свидетельства о поверке.

4 ПРОВЕДЕНИЕ ПОВЕРКИ 4.1 Внешний осмотр

Внешний осмотр поверяемого СКЭУ производят без включения питания.

Не допускается к дальнейшей поверке СКЭУ, если обнаружено:

  • • несоответствие внешнего вида СКЭУ эксплуатационной документации;

  • • неправильность, отсутствие или неоднозначность прочтения заводского номера и типа СКЭУ;

  • • наличие механических повреждений, влияющих на функционирование.

4.2 Опробование и проверка программного обеспечения

Включить СКЭУ. Идентификационные данные встроенного метрологически значимого программного обеспечения (ПО) выводятся на экран СКЭУ при включении питания. Проверить их соответствие с данными в описании типа на СКЭУ.

В соответствии с эксплуатационной документацией на СКЭУ проверить его работу в целом.

СКЭУ признаётся годным, если он функционирует без сбоев и не появляется сообщений об ошибках, а идентификационные данные ПО соответствуют приведённым в описании типа на СКЭУ.

4.3 Определение погрешности воспроизведений постоянного напряжения

Поверку производить методом сравнения показаний СКЭУ с показаниями эталонного вольтметра Иэт в контрольных точках: Ukt1=1,5; Ukt2=31; Ukt3=62,5; Ukt4=125; Ukt5=250 В.

Примечания.

  • 1 Подключать встроенную в СКЭУ нагрузку для самоконтроля необходимо с помощью зажимов жгута К2 (НПКР 6.644.081), которые предназначены для подключения выводов обмотки проверяемого реле ("+ОБМ" и "-ОБМ").

  • 2 Значение напряжения в каждой контрольной точке задается СКЭУ и может иметь отклонение до ± 20 %.

  • - выбрать пункт меню Поверка (пароль 9000), выполнить подраздел Коррекция нуля;

  • - установить вольтметр в режим измерения постоянного напряжения;

  • - выбрать подраздел =Uo6m;

  • - для установки очередного значения Ukt необходимо нажать клавишу |Enter.

Сравнивать показания на экране СКЭУ выдаваемого постоянного напряжения с измеренными с помощью эталонного вольтметра значениями в каждой контрольной точке.

Рассчитать относительную погрешность воспроизведений постоянного напряжения в каждой точке.

СКЭУ признаётся годным, если вычисленное значение относительной погрешности в каждой контрольной точке не превысит ±3,2 %.

4.4 Определение погрешности воспроизведений переменного напряжения

Поверку производить методом сравнения показаний СКЭУ с показаниями эталонного вольтметра Иэт в контрольных точках: Ukt1=2; Ukt2=31; Ukt3=62,5; Ukt4=125; Ukt5=250 В.

Примечания:

  • 1 Подключать встроенную в СКЭУ нагрузку для самоконтроля необходимо с помощью зажимов жгута К2 (НПКР 6.644.081), которые предназначены для подключения выводов обмотки проверяемого реле ("+ОБМ" и "-ОБМ").

  • 2 Значение напряжения в каждой контрольной точке задается СКЭУ и может иметь отклонение до ± 20 %.

  • - выполнить подраздел Коррекция нуля в меню Поверка;

  • - установить вольтметр в режим измерения переменного напряжения;

  • - выбрать подраздел aUo6m;

  • - для установки очередного значения Ukt необходимо нажать клавишу |Enter.

Сравнивать показания на экране СКЭУ выдаваемого переменного напряжения с измеренными с помощью эталонного вольтметра значениями в каждой контрольной точке.

Рассчитать относительную погрешность воспроизведений переменного напряжения в каждой точке.

СКЭУ признаётся годным, если вычисленное значение относительной погрешности в каждой контрольной точке не превысит ±3,2 %.

4.5 Определение погрешности канала измерения сопротивления обмотки реле

Поверку производить методом сравнения показаний СКЭУ с установленным эталонным значением сопротивления Rbt (в качестве эталонного Rot используется магазин сопротивлений) в контрольных точках: Rkt 1=20; Rkt2=50; Rkt3=100; Rkt4=200; Rkt5=500 Ом, Rkt6=1, Rkt7=2, Rkt8=5, Rkt9=10 Rkt 10=20, RktI 1=30 кОм., в следующей последовательности:

  • - выбрать подраздел Ro6m в меню Поверка;

  • - для установки очередного значения Rkt необходимо нажать клавишу |Enter.

Сравнивать показания на экране СКЭУ измеряемого сопротивления с установленными значениями в каждой контрольной точке.

Рассчитать относительную погрешность измерений сопротивления в каждой точке.

СКЭУ признаётся годным, если вычисленное значение относительной погрешности в каждой контрольной точке не превысит ± 2 %.

4.6 Определение погрешности канала измерения сопротивления переходного сопротивления контактов реле

Поверку производить методом сравнения показаний СКЭУ с установленным эталонным значением сопротивления Rot (в качестве эталонного Rot используется катушка электрического сопротивления и магазин сопротивлений) в контрольных точках Rkt1=0,01; Rkt2=0,1; Rkt3=1; Rkt4=3 Ом, в следующей последовательности:

  • - собрать схему для проверки группы контактов НРК;

  • - выполнить пункт меню Коррекция Rkoht;

  • - выбрать подраздел Rkoht. НРК в меню Поверка;

  • - перед установкой очередного значения Rkt необходимо нажать клавишу |Enter.

Примечание - в качестве эталонного резистора Rot : 1; 3 Ом использовать магазин сопротивлений, для значений Rbt: 0,01; 0,1 Ом - катушку электрического сопротивления.

Сравнивать показания на экране СКЭУ измеряемого сопротивления с установленными значениями в каждой контрольной точке.

Рассчитать абсолютную погрешность измерений сопротивления в каждой точке.

Собрать схему для проверки группы контактов НЗК;

  • - выполнить пункт меню Коррекция Rkoht;

  • - выбрать подраздел Rkoht. НЗК в меню Поверка;                   ____

  • - перед установкой очередного значения Rkt необходимо нажать клавишу |Enter|.

Примечание - в качестве эталонного резистора Rot : 1; 3 Ом использовать магазин сопротивлений, для значений Rot: 0,01; 0,1 Ом - катушку электрического сопротивления.

Сравнивать показания на экране СКЭУ измеряемого сопротивления с установленными значениями в каждой контрольной точке.

Рассчитать абсолютную погрешность измерений сопротивления в каждой точке.

СКЭУ считается годным, если вычисленное значение абсолютной погрешности в каждой контрольной точке не превысит ± (0,08-RH3M + 0,008) Ом, где RH3M - показания на экране СКЭУ.

4.7 Определение погрешности измерений интервалов времени

Проверку производить методом сравнения показаний СКЭУ с установленными эталонными значениями длительности периода положительных импульсов на эталонном генераторе в контрольных точках: Ткт1=1; Ткт2=10; ТктЗ=100; Ткт4=1000; Ткт5=10000, Ткт6=60000 мс.

Примечания:

  • 1 Для проверки использовать зажимы с маркировкой “НЗК” и “ПК_нзк”;

  • 2 Допускается задавать значение длительности периода сигнала Ткт используемого генератора в каждой контрольной точке в пределах ± 20 % отклонения от номинала.

  • - установить амплитуду выходного сигнала прямоугольной формы генератора положительной полярности равной 5 В. При этом, нужно учесть, что вход СКЭУ работает в режиме «сухой контакт» , т.е. является источником тока 0,1 А через замкнутые контакты, и если эталонный генератор не позволяет работать в таком режиме, то для этого необходимо собрать схему, приведённую в приложении А;

  • - выбрать подраздел калибровки Таймер в меню Поверка;

  • - установить длительность периода прямоугольного импульса (скважностью 2) на выходе генератора равную значению в проверяемой контрольной точке Ткт.

Сравнивать показания на экране СКЭУ измеряемого интервала времени с установленными значениями в каждой контрольной точке.

Рассчитать относительную погрешность измерений интервала времени в каждой точке.

СКЭУ считается годным, если вычисленное значение относительной погрешности в каждой контрольной точке не превысит ± 8 %.

5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

На основании положительных результатов поверки оформляется свидетельство о поверке по форме приложения 1 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Знак поверки наносится на свидетельство о поверке.

По требованию потребителя может быть оформлен протокол поверки по форме, принятой в организации, проводившей поверку.

На основании отрицательных результатов поверки оформляется извещение о непригодности к применению по форме приложения 2 к Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному Приказом Минпромторга от 2 июля 2015 г. № 1815.

Приложение А (обязательное)

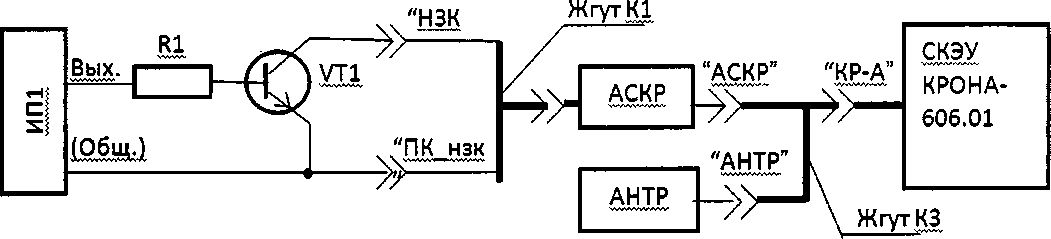

Схема подключения СКЭУ для определения основной относительной погрешности измерения времени срабатывания и отпускания реле в случае применения генератора 33220А

ИП1 - генератор специальных сигналов 33220А;

R1 - резистор С2-ЗЗН-0,125-1 кОм ± 5 % А-В-В VT1 - транзистор КТ815Б
