Методика поверки «Преобразователи измерительные - калибраторы ПТНЧ-М» (мс2.725.101 мп)

Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт имени Д.И.Менделеева" ФГУП "ВНИИМ им.Д.И.Менделеева”

Государственная система обеспечения единства измерений

Преобразователи измерительные - калибраторы ПТНЧ-М

Методика поверки

Руководитель лаборатории Госэталонов в области лектроэнергетики Шапиро Е.З.

Разработчик якитин А.Ю.

г.Санкт-Петербург

2017

ВВЕДЕНИЕ.........................................................................................ОШИБКА! ЗАКЛАДКА НЕ ОПРЕДЕЛЕНА.

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ

• 5 ПОДГОТОВКА К ПРОВЕДЕНИЮ ПОВЕРКИ

• 6 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

  • 7.2 Проверка сопротивления изоляции

  • 7.3 Опробование

  • 7.4 Определение основных метрологических характеристик

    • 7.4.1 Определение основной погрешности измерения напряжения постоянного тока и преобразования его в

частоту следования импульсов

• 7.4.2 Определение погрешностей измерения силы постоянного тока и преобразования ее в частоту следования

импульсов

импульсов в напряжение постоянного тока

7.4.4Определение основной абсолютной погрешностиизмерительного преобразованиячастоты следования импульсов в силу постоянного тока

7.4.5Определение основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования прямоугольных импульсов

7.4.6Проверка работы Прибора в режме деления частоты

7.4.7 Проверка работы Прибора в режме определения погрешности СИ с импульсным выходом

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИБОРОВ ДЛЯ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТЕЙ

ПРИЛОЖЕНИЕ Б ФОРМАПРОТОКОЛА ПОВЕРКИ

ПРИЛОЖЕНИЕ В МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Настоящая методика предназначена для проведения первичной и периодической поверок Преобразователей измерительных-калибраторов ПТНЧ-М (далее по тексту -Приборов).

Настоящая методика устанавливает объем, условия поверки, методы и средства поверки Приборов и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации Приборы.

Допускается проведение поверки Прибора только по отдельным параметрам в соответствии с письменным заявлением владельца с обязательным указанием в результатах поверки информации об объеме проведенной поверки.

Межповерочный интервал - 2 года.

• 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

• 2.1 При проведении поверки рекомендуется применять средства поверки и вспомогательное

оборудование, указанные в таблице 2.1.

Таблица 2.1

• 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

• 2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

• 2.4  Допускается применение средств поверки, не приведенных в перечне,но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

• 3.1 При поверке Приборов должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, и «Правила по охране труда при эксплуатации электроустановок» от 24 июля 2013 г., а также меры безопасности, изложенные в руководстве по эксплуатации Приборови другого применяемого оборудования.

• 3.2 Лица, допускаемые к поверке Приборов, должны иметь квалификационную группу по электробезопасности не ниже III и быть официально аттестованы в качестве поверителей.

• 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоед инений.

• 4.1 При проведении поверки Приборов должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  20 ±5;

  от 30 до 80;

  от 84 до 106 (от 630 до 785);

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• 5.1 Перед проведением поверки необходимо выполнить следующие операции:

• - выдержать Приборв условиях окружающей среды, указанных в п.4, не менее 1ч, если он находился в климатических условиях, отличающихся от указанных в п.4;

• - соединить зажимы заземления используемых средств поверки с контуром заземления;

• - подключить Прибор и средства поверки к сети питания,включить и дать им прогреться в течение времени, указанного в технической документации на них.

• 6.1 К проведению измерений по поверке допускаются лица:

• - имеющие опыт работы со средствами измерений электрических величин;

• - изучившие руководство по эксплуатации поверяемого Прибора и методику поверки конкретного типа Прибора;

• - аттестованные в качестве поверителей средств измерений электрических величин;

• -  обученные в соответствии с ССБТ по ГОСТ 12.0.004-79 и имеющие квалификационную группу не ниже III.

При внешнем осмотре Приборов проверяется комплект поставки, маркировка, отсутствие механических повреждений.

• 7.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.

• 7.1.2 Маркировка должна быть четкой и содержать:

• 1 На лицевой панели:

• - наименование Прибора "ПТНЧ-МХ" (ПТНЧ-МС, ПТНЧ-МЛ или ПТНЧ-МП);

• - товарный знак предприятия-изготовителя;

• 2 На табличке, расположенной на боковой панели:

• - изображение знака утверждения типа средства измерения по ПР 50.2.107-09;

• - изображение знака соответствия ЕАС;

• - наименование Прибора с указанием модификации;

• - наименование предприятия-изготовителя;

• - дата изготовления;

• - заводской номер Прибора по системе нумерации предприятия-изготовителя.

• 7.1.3 Прибор не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей, клавиатуры, индикатора и других изделий в соответствии с комплектом поставки).

Проверка сопротивления изоляции проводится мегомметром Ф4101 с рабочим напряжением 500 В между следующими цепями:

• 1) У Приборов модификаций ПТНЧ-МС:

• - соединенными вместе контактами вилки адаптера питания и соединенными вместе контактами разъемов "F_BX", "F(p)_BX", "F_Bbix", ”УФС", "0...10 В", "±10 В", "0...20 мА" и "±5 мА";

• - соединенными вместе контактами разъемов "F_Bx", "УФС", "F(p)_Bx" и "F_Bux" и соединенными вместе контактами разъемов "0...10 В", "±10 В", "0...20 мА" и "±5 мА";

• 2) У Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП:

• - соединенными вместе контактами вилки адаптера питания и соединенными вместе контактами разъемов "F_BX", "F(p)_BX", 'Тбых", "УФС", "U_BX/U_Bbix" и "1_вх/1_Вы_Х";

• -  соединенными вместе контактами разъемов "F_BX", "F(p)_BX" и 'Т_Вы_Х" и соединенными вместе контактами разъемов "U_BX/U_Bu_X" и "1_вх/1_Вы_Х";

• 3) у Приборов всех модификаций - между соединенными вместе контактами вилки адаптера питания и корпусом Прибора (Прибор предварительно оборачивают фольгой).

Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.

Результаты испытаний считают удовлетворительными, если значение сопротивления изоляции не менее 20 МОм.

При опробовании Прибора проверяется:

• - соответствие версии ВПО и функционирование в части самотестирования, инициализации и первоначальной установки;

• - интерфейсы связи;

• - работа в режиме деления частоты;

• - работа в режиме определения погрешности СИ с импульсным выходом.

• 7.3.1 Проверка версии ВПО и функционирования Прибора

Произведите подготовку Прибора к работе согласно руководству по эксплуатации и включите Прибор - через несколько секунд должны завершиться процедуры самотестирования и инициализации и на дисплее Прибора должны индицироваться:

• - наименование изготовителя,

• - версия программного обеспечения;

• - заводской номер Прибора.

Результаты проверки считаются положительными, если:

• - Прибор функционирует в соответствии с руководством по эксплуатации МС2.725.101 РЭ;

• - версия программного обеспечения, индицируемая на дисплее, соответствует версии, указанной в описании типа;

• - заводской номерПрибора, выведенный на дисплей, соответствуетномеру, указанному на табличке, расположенной на боковой панели,и в эксплуатационной документации-

• 7.3.2 Проверка интерфейсов связи

Проверка интерфейсов связи производится при первичной поверке и при необходимости (например, после их ремонта).

Результаты проверки считаются положительными, еслиПрибор функционирует в соответствии с п.п. 4.4 руководства по эксплуатации МС2.725.101 РЭ.

• 7.3.3 Проверка работы Прибора в режиме деления частоты и работы в режиме определения погрешности СИ с импульсным выходом

Проверка производится в процессе определения метрологических характеристик (п.7.4.6 и п.7.4.7).

7.3.4Результаты опробования считаются положительными, если Прибор функционирует в соответствии с руководством по эксплуатации МС2.725.101 РЭ.

Для характеристик, у которых нормируются абсолютные погрешности ДХ, значения погрешностей вычисляются по формуле:

Дх=Х-Хо,

где Хо - действительное (заданное) значение характеристики;

X - измеренное значение характеристики.

Для характеристик, у которых нормируются относительные погрешности 8Х, значения погрешностей вычисляются по формуле:

8х= 1ОО(Х-Хо)/Хо,%.

Для характеристик, у которых нормируются приведенные погрешности уХ, значения погрешностей вычисляются по формуле:

Ух⁼ ЮО(Х - Хо)/Хном, %,

где Хном - номинальное (нормирующее) значение характеристики.

Значения допускаемых основных погрешностей Приборов приведены в таблицах В1-В4 Приложения В.

Определение указанной погрешности проводится с помощью частотомера 43-63 и вольтметра-калибратора постоянного напряжения В2-43 при значении Fhom ⁼ 4000 Гц и значениях входного напряжения постоянного тока, указанных в таблицах7.1 - 7.5.

Таблица 7.1. Значения Ubx для входа "0...10 В" Приборов модификаций ПТНЧ-МС и для входа "Urx/Urktx" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при Uh = Ю В (диапазон от 0 до 10

В)

Таблица 7.2. Значения Ubx для входа "0. ..10 В" Приборов модификаций ПТНЧ-МС и для входа "Ubx/Urhx" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при Uh = 5 В (диапазон от 0 до 5 В)

Таблица 7.3. Значения Ubx для входа "±10 В" Приборов модификаций ПТНЧ-МС и для входа"ивх/ивых"Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при Uh = 10 В (диапазоны отО до ±10 В и от-10 до 10 В)

Таблица 7.4. Значения U_Bx для входа "±10 В" Приборов модификаций ПТНЧ-МС и для входа "Ubx/Ubmx" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при Uh = 5 В (диапазоны от 0 до ±5 В и от -5 до 5 В)

Таблица 7.5. Значения Ubx для входа "Ubx/Ubmx" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при Ц_н = 0,2 В (диапазон от 0 до 0,2 В)

Схемы подключения Приборов для определения их погрешностей приведены на рисунках А.З и А.4 Приложения А.

Результаты испытаний считаются положительными, если значения основной приведенной погрешности Прибора не превышают значений, приведенных в приложении В.

Определение указанных погрешностей проводится с помощью частотомера 43-63 и вольтметра-калибратора постоянного напряжения В2-43 с подключенным блоком ПНТ-4, при значении Fhom = 4000 Гц и значениях силы входного постоянного тока, указанных в таблицах7.6 - 7.9.

Таблица 7.6. Значения 1вх для входа "0.. .20 мА" Приборов модификаций ПТНЧ-МС и для входа

Чеховых" Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП при 1н = 20 мА (диапазон от 0 до 20 мА)

Таблица 7.7. Значения 1вх для входа "0.. .20 мА" Приборов модификаций ПТНЧ-МС и для входа

"Irx/Ibmx" Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП при 1н = 20 мА (диапазон от 4 до 20 мА)

Таблица 7.8. Значения 1вх для входа "±5 мА" Приборов модификаций ПТНЧ-МС и для входа

"1вх/1вых" Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП при 1н = 5 мА (диапазон от 0 до 5 мА)

Таблица 7.9.Значения 1вх для входа "±5 мА" Приборов модификаций ПТНЧ-МС и для входа Чеховых" Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП при 1н = 5 мА (диапазоны от 0 до ±5 мА и от -5 до 5)

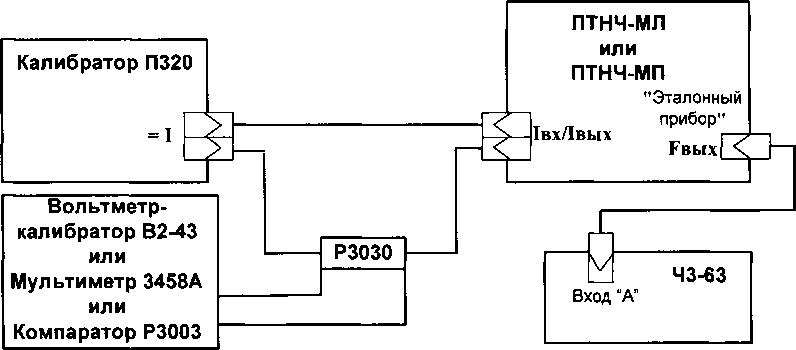

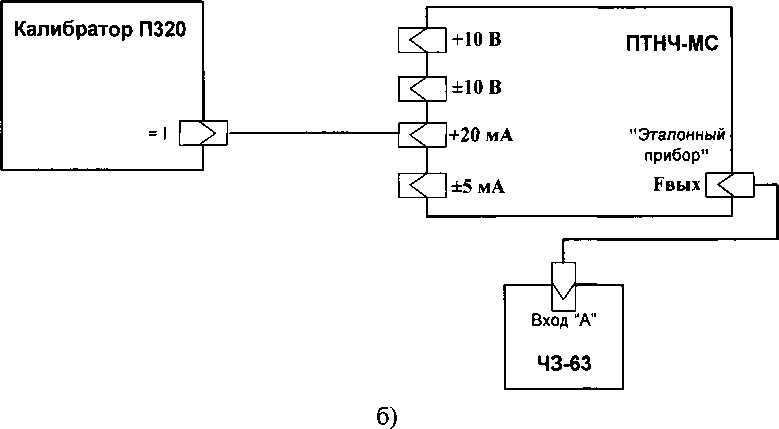

Схемы подключения Приборов для определения их погрешностей приведены на рисунках А.5 и А.6 Приложения А.

Результаты испытаний считаются положительными, если значения основной приведенной погрешности Прибора не превышают значений, приведенных в приложении В.

• 7.4.3 Определение основной абсолютной погрешности измерения частоты следованияимпульсов на частотном входе и основной абсолютной погрешности измерительного преобразования частоты следования импульсов в напряжение постоянного тока (только для Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП)

Определение основной абсолютной погрешности измерительного преобразования частоты следования импульсов в напряжение постоянного тока проводится с помощью генератора ГЗ-122 (используемый выход - ТТЛ) и вольтметра - калибратора постоянного напряжения В2-43 при значениях параметров испытательных сигналов, указанных в таблицах7.10 - 7.14.

Определение основной абсолютной погрешности измерения частоты следования импульсов на частотном входе проводится с помощью генератора ГЗ-122 (используемый выход - ТТЛ) при значениях параметров испытательных сигналов, указанных в таблице 7.10. Таблица 7.10. Значения F_Bx при Uh = 10 В в диапазоне от -10 до 10 В

Таблица 7.11. Значения F_Bx при Uh = 10 В в диапазоне от 0 до 10 В

Таблица 7.12.3начения F_Bx при U_B = 5 В в диапазоне от -5 до 5 В

Таблица 7.13. Значения F_Bx при U_B = 5 В в диапазоне от 0 до 5 В

Таблица 7.14. Значения F_Bx при Uh = 0,2 В в диапазоне от 0 до 0,2 В

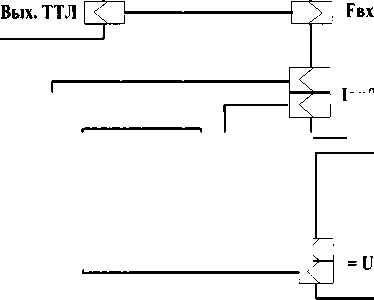

Схема подключения Приборов для определения их погрешностей приведена на рисунке А. 7 Приложения А.

Результаты испытаний считаются положительными, если значения основной приведенной погрешности Прибора не превышают значений, приведенных в Приложении В.

• 7.4.4 Определение основной абсолютной погрешности измерительного преобразования частоты следования импульсов в силу постоянного тока (только для Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП)

Определение основной абсолютной погрешности измерительного преобразования частоты следования импульсов в силу постоянного тока проводится с помощью генератора ГЗ-122, вольтметра-калибратора постоянного напряжения В2-43, образцовой катушки сопротивления РЗОЗО 1000 Оми образцовой катушки сопротивления РЗОЗО 100 Омпри значениях параметров испытательных сигналов, указанных в таблицах7.15 - 7.18.

Таблица 7.15. Значения F_BX при 1_н = 20 мА в диапазоне от 0 до 20 мА

Таблица 7.16. Значения F_BX при 1_н = 20 мА в диапазоне от 4 до 20 мА

Таблица 7.17.3начения F_BX при 1_В = 5 мА в диапазоне от 0 до 5 мА

Таблица 7.18- Значения F_BX при 1ц - 5 мА в диапазоне от -5 до 5 мА

Схемы подключения Приборов для определения их погрешностей приведены на рисунке А. 8 Приложения А.

Результаты испытаний считаются положительными, если значения основной приведенной погрешности Прибора не превышают значений, приведенных в Приложении В.

• 7.4.5 Определение основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов

Определение погрешности воспроизведения напряжения постоянного тока проводится с помощью вольтметра - калибратора постоянного напряжения В2-43 при значениях параметров, указанных в таблице 7.19.

Таблица 7.19

Определение основной абсолютной погрешности воспроизведения силы постоянного тока проводится с помощью вольтметра - калибратора постоянного напряжения В2-43,образцовой катушки сопротивления РЗОЗО 1000 Омиобразцовой катушки сопротивления РЗОЗО 100 Ом,при значениях параметров, указанных в таблице 7.20.

Таблица 7.20

Определение основной абсолютной погрешности воспроизведения частоты следования импульсов проводится с помощью частотомера 43-63 при значениях параметров, указанных в таблице 7.21.

Таблица 7.21

Схемы подключения Приборов для определения их погрешностей приведены на рисунках А.9, А. 10 и А. 11 Приложения А.

Результаты испытаний считаются положительными, если значения основной абсолютной погрешности Прибора не превышают значений, приведенных в Приложении В.

Проверка производится с помощью генератора ГЗ-122 (используемый выход - ТТЛ) и частотомера 43-63, работающего в режиме измерения отношения двух частот, при значениях параметров испытательных сигналов, указанных в таблице 7.22.

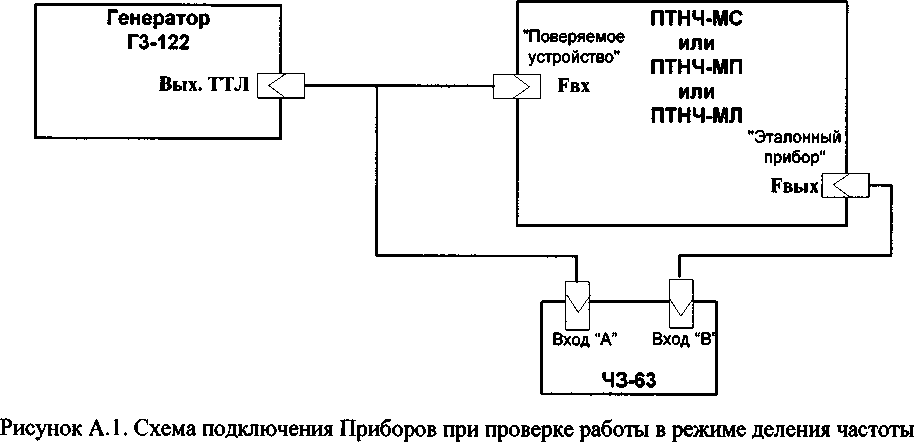

Схема подключения приведена на рисунке А. 1 Приложения А.

Произведите проверку параметров сигнала на выходе ‘Т_Вых” при любом из испытательных сигналов из таблицы 7.22 с помощью осциллографа С1-137 и резистора (С2-23 0.25 Вт 5 кОм ±5%), подключенного к выходу ‘Твых ”•

Таблица 7.22.

Результаты проверки считаются положительными, если:

• - измеренное значение отношения частот F_BxH Рвыхсоответствует приведенному в таблице значению коэффициента деления;

• - амплитуда импульсов на выходе ‘Т_ВЫх” (уровень логической единицы)находится в диапазоне от 4 до 5,5 В, уровень логического нуля не превышает 0,4 В, а скважность находится в диапазоне от 2 до 3.

Проверкапроводится с помощью двух генераторов Г3-122(используемый выход-ТТЛ).

Проверкаможет проводиться с помощью двух генераторов Г3-122(используемый выход — ТТЛ)или с помощью генератора ГЗ -122(используемый выход - ТТЛ) и делителя частоты Ф5093.

Схемы подключения Приборов для проверки работы в режиме определения погрешности СИ с импульсным выходом приведены на рисунке А.2 Приложения А.

• 7.4.7.1 Проверка работы Приборов модификаций ПТН4-МС

а) Проверка с помощью двух генераторов ГЗ-122 (используемый выход - ТТЛ) проводится при значениях входных частот (Fbx и F(p)bx) и значениях Not и Nnc®, приведенных в таблице

7.23.

Таблица 7.23

б) Проверка с помощью генератора Г3-122(используемый выход - ТТЛ) и делителя частоты Ф5093 проводится при значениях входной частотыР(р)_Вх, значениях коэффициента

деления делителя частоты Ф5093 (Кдал) и значенияхИэт и 1\Г_Пов,приведенных в таблице 7.24.

Таблица 7.24

в) Результаты испытаний считаются положительными, если на дисплее Прибора будет индицироваться значение погрешности, приведенное в таблице 7.23 или в таблице 7.24 (второе слагаемое в расчетном значении погрешности - методическая погрешность Прибора).

• 7.4.7.2 Проверка работы Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП

а) Проверка с помощью двух генераторов ГЗ-122 (используемый выход - ТТЛ) проводится при значениях входных частот (Fbx и F(p)bx), приведенных в таблице 7.25.

При программировании Приборов вводить значение From, равное 4000 Гц,и значения Not и NnoB, Кпд1 и Кпда, приведенные в таблице 7.25.

Таблица 7.25

б) Проверка с помощью генератора Г3-122(используемый выход - ТТЛ) и делителя частоты Ф5093 проводится при значениях входной частотыР(р)вхи значениях коэффициента деления делителя частоты Ф5093 (Кдел ),приведенных в таблице 7.26.

в) При программировании Приборов вводить значение Fhom, равное 4000 Гц,и значения N_3T и NnoB, Кпд1 и Кпда, приведенные в таблице 7.26.

Таблица 7.26

Результаты испытаний считаются положительными, если на дисплее Прибора будет индицироваться значение погрешности, приведенное в таблице 7.25или в таблице 7.26 (второе слагаемое в расчетном значении погрешности - методическая погрешность).

• 8.1 Результаты проверок Прибора оформляют путем записи в протоколе поверки. Рекомендуемая форма протокола представлен в приложении Б.

• 8.2 При положительных результатах поверки выдается свидетельство о поверке в соответствии с Приказом № 1815 от 20.07.2015г.. Так же знак поверки наносится в виде пломбы в гнезде крепежного винта крепления крышки Прибора. При поверке Прибора только по отдельным параметрам в соответствии с письменным заявлением владельца в результатах поверки указывается информация об объеме проведенной поверки.

• 8.3 При отрицательных результатах поверки Приборпризнается непригодным к применению и на него выписывается извещение о непригодности в соответствии с Приказом № 1815 от 20.07.2015г. с указанием причин.

(рекомендуемое)

"Поверяемое устройство"

/ | Fbx

ПТНЧ-МС или

ПТНЧ-МП или

ПТНЧ-МЛ

F(p)ex

Генератор

ГЗ-122

Вых. ТТЛ

F(p)ex

б)

Рисунок А.2. Схема подключения Приборов

при проверке работы в режиме определения погрешности СИ с импульсным выходом

а) с использованием двух генераторов

б) с использованием генератора и делителя частоты

|~<П +ю в

Ер ±10 в

I I +20 мА

|     | ±5 мА

"Эталонный прибор" Гвых|~<^~~|—

Вольтметр-калибратор В2-43 или Компаратор напряжения Р3003

< 11вх/1'вых

1вх/1вых

Компаратор Р3003

или

б)

Рисунок А.4. Схемы подключения Приборов модификаций ПТНЧ-МЛ и П ГНЧ-МП для определения основной погрешности измерения напряжения постоянного тока и преобразования его в частоту следования импульсов

а) схема с использованием прецизионного калибратора

б) схема с использованием калибратора напряжения и прецизионного СИ напряжения

]+юв

]±10В ]+20 мА

]±5 мА

Г“

— V — Вход “А” 43-63

а)

Рисунок А. 5. Схемы подключения Приборов модификаций ПТНЧ-МС для определения основной погрешности измерения силы постоянного тока и преобразования его в частоту следования импульсов

а) схема с использованием Вольтметра-калибратора В2-43 с блоком ПНТ-4;

б) схема с использованием калибратора П320, работающего в режиме калибратора тока.

птнч-мл

или ПТНЧ-МП

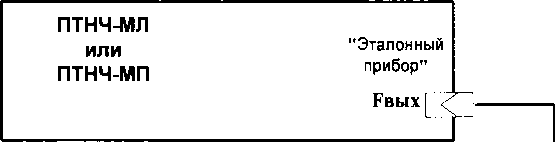

"Эталонный прибор" ■| < 11вх/1вых            FBbIX

43-63

Febix

б)

в)

Рисунок А.6. Схемы подключения Приборов модификаций 111НЧ-МЛ и ШНЧ-МП для определения основной погрешности измерения силы постоянного тока и преобразования его в частоту следования импульсов

а) с использованием Вольтметра калибратора В2-43 с блоком ПНТ-4;

б) с использованием Калибратора П320 - только для модификаций "02" и "05";

в) схема с использованием калибратора П320, прецизионного СИ напряжения и образцовой катушки сопротивления РЗОЗО для модификаций "01"

При задании силы тока до 8 мА использовать образцовую катушку РЗОЗО 1000 Ом класса точности 0,002 - значение силы тока в мА будет численно равно U, где U - измеренное значение напряжения в Вольтах;

при задании силы тока более 8 мА использовать катушку РЗОЗО 100 Ом класса точности 0,002 -значение силы тока в мА будет численно равно 10U, где U - измеренное значение напряжения в Вольтах.

"Поверяемое

устройство"

1вх/1вых

Р3030100 Ом

"Поверяемое устройство"

б)

птнч-мл или ПТНЧ-МП “\ Ubx/Ubmx

Вольтметр В2-43 или Мультиметр 3458А или Компаратор Р3003

Рисунок А.9. Схема подключения Приборов модификаций 11'1'НЧ-МЛ и ПТНЧ-МП для определения основной погрешности воспроизведения напряжения постоянного тока

Рисунок А. 10. Схема подключения Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП для определения основной погрешности воспроизведения частоты следования импульсов

Рисунок А. 11. Схема подключения Приборов модификаций 111НЧ-МЛ и ПТНЧ-МП для определения основной погрешности воспроизведения силы постоянного тока

Значение силы тока в мА численно равно 10 U, где U - измеренное значение напряжения в Вольтах.

(рекомендуемое)

Преобразователь измерительный - калибратор ПТНЧ-М_________ зав. №_______

модификация

• 1 Условия поверки

• - температура окружающего воздуха, °C

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

• 2 Внешний осмотр

Вывод:

Преобразователь измерительный - калибратор ПТНЧ-М соответствует (не соответствует) требованиям п.7.1 МП

• 2 Определение электрического сопротивления изоляции

Результаты измерений: сопротивление изоляции не менее ________МОм

Вывод:

Преобразователь измерительный - калибратор ПТНЧ-М соответствует (не соответствует) требованиям п.7.2 МП.

• 3 Опробование

Версия программного обеспечения, индицируемая на дисплее, соответствует (не соответствует) версии, указанной в описании типа.

Преобразователь измерительный - калибратор ПТНЧ-М обеспечивает (не обеспечивает) проведение процедур самотестирования, инициализации и первоначальной установки.

Преобразователь измерительный - калибратор ПТНЧ-М обеспечивает (не обеспечивает) режим управления от ПК.

Преобразователь измерительный - калибратор ПТНЧ-М обеспечивает (не обеспечивает) деление частоты входного импульсного сигнала, а параметры сигнала на выходе “F_Bbix ” соответствуют (не соответствуют) МП. Преобразователь измерительный - калибратор ПТНЧ-М обеспечивает (не обеспечивает) определения погрешности СИ с импульсным выходом.

Вывод:

Преобразователь измерительный - калибратор ПТНЧ-Мсоответствует(не соответствует) требованиям п. 7.3 МП.

• 4 Определение основных метрологических характеристик

4.1 Результаты определения основной приведенной погрешности измерения напряжения постоянного тока и преобразования его в частоту следования импульсов приведены в таблицах Б. 1 - Б.7.

Таблица Б. 1. Для входа "0...10 В" Приборов модификаций ПТНЧ-МС и для входа "и_вх/и_вых"

ТаблицаБ.2. Для входа "0...10 В" Приборов модификаций ПТНЧ-МС и для входа "и_вх/и_вых" Приборов модификаций 1Г1НЧ-МП и 11ТНЧ-МЛ при U_H = 5 В (диапазон от 0 до 5 В)

Таблица Б.З. Для входа "±10 В" Приборов модификаций ПТНЧ-МС и для входа "U_BX/U_Bbix" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при U_H = 10 В (диапазон от 0 до ±10 В)

Таблица Б.4. Для входа "±10 В" Приборов модификаций ПТНЧ-МС и для входа "U_BX/U_BbIX" Приборов модификаций 111 НЧ-МП и ПТНЧ-МЛ при U_H = 10 В (диапазон от -10 до 10 В)

Таблица Б.5. Для входа "±10 В" Приборов модификаций ПТНЧ-МС и для входа "U_Bx/U_Bbix" Приборов модификаций 111 НЧ-МП и ПТНЧ-МЛ при U_H = 5 В (диапазон ±5 В)

Таблица Б.6. Для входа "±10 В" Приборов модификаций ШНЧ-МС и для входа "lWU_Bbix" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при U_H = 5 В (диапазон от -5 до 5 В)

Таблица Б.7. Для входа "Urx/Urwx" Приборов модификаций ПТНЧ-МП и ПТНЧ-МЛ при U_H - 0,2 В (диапазон от 0 до 0,2 В)

4.2Результаты определения основной приведенной погрешности измерения силы постоянного тока и преобразования его в частоту следования импульсов приведены в таблицах Б.8 - Б. 12.

Таблица Б.8 Для входа "0...20 мА" Приборов модификаций Ш'НЧ-МС и для входа "1вх/1вых"

Приборов модификаций ПТНЧ-МЛ и 1ГГНЧ-МП при 1н = 20 мА (диапазон от 0 до 20 мА)

Таблица Б.9. Для входа "0...20 мА" Приборов модификаций ПТНЧ-МС и для входа "1вх/1вых" Приборов модификаций П ГНЧ-МЛ и ПТНЧ-МП при 1_н = 20 мА (диапазон от 4 до 20 мА)

Таблица Б. 10. Для входа "±5 мА" Приборов модификаций ПТНЧ-МС и для входа Чеховых" Приборов модификаций П ГНЧ-МЛ и ПТНЧ-МП при 1_Н = 5 мА (диапазон от 0 до 5 мА)

Таблица Б.11. Для для входа "±5 мА" Приборов модификаций ПТНЧ-МС и для входа Чеховых" Приборов модификаций П ГНЧ-МЛ и ПТНЧ-МП при 1_н = 5 мА (диапазон от -5 до 5 мА);

Таблица Б. 12. Для для входа "±5 мА" Приборов модификаций 1ГГНЧ-МС и для входа Чеховых" Приборов модификаций П ГНЧ-МЛ и Ш НЧ-МП при 1_Н = 5 мА (диапазоны от 0 до ±5 мА)

• 4.3 Результаты определения основной абсолютной погрешности измерения частоты следования импульсов на частотном входе (только для Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП) приведены в таблице Б. 13.

Таблица Б. 13

• 4.4 Результаты определения основной абсолютной погрешности измерительного преобразования частоты следования импульсов в напряжение постоянного тока (только для Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП) приведены в таблицах Б. 14 - Б. 18.

Таблица Б.14. При U_H = 10 В в диапазоне от -10 до 10 В

Таблица Б. 15. При U_H = 10 В в диапазоне от 0 до 10В

Таблица Б. 16. При U_H = 5 В в диапазоне от -5 до 5 В

Таблица Б.17. При U_H = 5 В в диапазоне от 0 до 5 В

Таблица Б. 18. При U_H = 0,2 В в диапазоне от 0 до 0,2 В

• 4.5 Результаты определения основной абсолютной погрешности измерительного преобразования частоты следования импульсов в силу постоянного тока (только для Приборов модификаций ПТНЧ-МЛ и ПТНЧ-МП) приведены в таблицах Б. 19 - Б.22.

Таблица Б. 19. При 1_н = 20 мА в диапазоне от 0 до 20 мА

Таблица Б.20. При 1н = 20 мА в диапазоне от 4 до 20 мА

Таблица Б.21. При при!_н = 5 мА в диапазоне от 0 до 5 мА

Таблица Б.22. При при!_н = 5 мА в диапазоне от -5 до 5 мА

• 4.6 Результаты определения основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования прямоугольных импульсов приведены в таблицах Б.23 - Б.25.

Таблица Б.23. Результаты определения основной абсолютной погрешности воспроизведения напряжения постоянного тока

Таблица Б.24. Результаты определения основной абсолютной погрешности воспроизведения силы постоянного тока

Таблица Б.25. Результаты определения основной абсолютной погрешности воспроизведения частоты следования прямоугольных импульсов

Вывод:

Преобразователь измерительный - калибратор ПТНЧ-М соответствует (не соответствует) требованиям п.7.4 МП.

Вывод по результатам поверки:

Преобразователь измерительный - калибратор ПТНЧ-М соответствует (не соответствует) требованиям МП.

Подпись поверителя

Метрологические характеристики приборов приведены в таблицах В1-В4.

Таблица В1 - Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, напряжения постоянного тока и частоты следования импульсовдля Приборов модификаций ПТНЧ-МС-Х, ПТНЧ-МП-Х и ПТНЧ-МЛ-Х.

Таблица В2 - Пределы допускаемой основной приведенной погрешности преобразования силы постоянного тока и напряжения постоянного тока в частоту следования импульсовдля Приборов модификаций ПТНЧ-МС-Х, ПТНЧ-МП-Х и ПТНЧ-МЛ-Х.

Таблица ВЗ - Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, силы постоянного тока и частоты следования импульсов для Приборов модификаций ПТНЧ-МП-Х и ПТНЧ-МЛ-Х

Таблица В4 - Пределы допускаемой основной абсолютной погрешности преобразования частоты в напряжение или силу постоянного тока для Приборов модификаций ПТНЧ-МП-Х и ПТНЧ-МЛ-Х

30
