Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА Е 842ЭС» (МП.ВТ. 054 - 2002)

Методика поверки

Тип документа

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА Е 842ЭС

Наименование

МП.ВТ. 054 - 2002

Обозначение документа

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА

Е 842 ЭС

МЕТОДИКА ПОВЕРКИ

МП.ВТ. 054 - 2002 г.

Настоящая методика поверки распространяется на преобразователи измерительные переменного тока Е 842ЭС (далее - ИП) и устанавливает методику их поверки.

Методика поверки разработана в соответствии с требованиями ТКП 8.003-2011. Межповерочный интервал - 48 мес.

1 Операции и средства поверки
  • 1.1 При проведении поверки должны выполнятся операции и применятся средства поверки, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Средства поверки. Тип и технические характеристики

Обязательность выполнения при

первичной поверке

периодической поверке

1 Внешний осмотр

3.1

-

Да

Да

2 Определение электри-

3.2

1 Мегаомметр Е6-16. Номиналь-

Да

Да

ческого сопротивления

ное напряжение 500 В .

изоляции

Класс точности 1,5

3 Определение электри-

3.3

1 Универсальная пробойная уста-

Да

Нет

ческой прочности изоля-

новка УПУ-1 М. Испытательное

ции

напряжение от 0 до 10 кВ.

4 Определение диапазо-

3.4

1 Источник ИСН-1.

Да

Да

на входного и выходного

Диапазон тока от 0 до 100 А

сигналов и основной

2 Вольтметр В7-65. Диапазон на-

приведенной погрешно-

пряжений от 0 до 300 В.

сти

Основная погрешность ±0,02 %

  • 3 Амперметр Д5014. Диапазон тока от 0 до 5 А. Класс точности 0,2

  • 4 Катушка сопротивления образцовая Р331. Rhom = 100 Ом. Класс точности 0,01

  • 5 Магазин сопротивления Р33. Величина сопротивления от 0,1 до 99999,9 Ом.

Класс точности 0,2

  • 1.2 Допускается использовать другие приборы, имеющие нормируемые метрологические характеристики, аналогичные указанным в таблице.

  • 1.3 Все средства поверки должны иметь действующие документы об их поверке или аттестации.

    МП.ВТ.054-2002

    5

    Зам

    УИМЯ.014-2013

    08.04.13

    Изм

    Лист

    N докум.

    Подп

    Дата

    Разраб.

    Семенас

    Преобразователи измерительные переменного тока Е 842ЭС Методика поверки

    Лит.

    Лист

    Листов

    Пров.

    Жарков

    |А|

    2

    8

    Н.контр.

    Семенас

    Утв.

    Инв № подл

    Подп. и дата

    Взам. инв №

    Инв. № подл

    Подп. и дата

2 Требования безопасности
  • 2.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

  • 2.2 До начала поверки необходимо ознакомиться с руководством по эксплуатации на ИП и на средства поверки, используемые при проведении поверки.

  • 2.3 ЗАПРЕЩАЕТСЯ:

- ОСУЩЕСТВЛЯТЬ ПОВЕРКУ ИП В УСЛОВИЯХ И РЕЖИМАХ, ОТЛИЧАЮЩИХСЯ ОТ УКАЗАННЫХ В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ;

- ОСУЩЕСТВЛЯТЬ ПОВЕРКУ ИП ПРИ ОБРЫВАХ ПРОВОДОВ ВНЕШНЕГО ПРИСОЕДИНЕНИЯ.

3 Требования к квалификации поверителей
  • 3.1 К проведению измерений при поверке и обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в установленном порядке.

4 Условия поверки и подготовки к ней
  • 4.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

Таблица 2

Влияющий фактор

Нормальное значение

1 Температура окружающего воздуха, °С

20 ± 5

2 Относительная влажность окружающего воздуха, %

30-80

3 Атмосферное давление, кПа (мм рт. ст.)

84-106,7 (630-800)

4 Форма кривой переменного тока или напряжения

Синусоидальная, с коэффициентом

переменного тока входного сигнала, %

высших гармоник не более 2%

5 Частота входного сигнала, Гц

50 ± 1

6 Сопротивление нагрузки, кОм

2,5±0,1 (0,5±0,1) *

7 Внешнее магнитное поле

Магнитное поле Земли

8 Время установления рабочего режима при входном

сигнале, равном конечному значению диапазона из-

менений, мин.

5

9 Рабочее положение прибора

Любое

Примечание - * 2,5 кОм для ИП с выходным сигналом 0 - 5,0 мА; 0,5 кОм для ИП с выходным сигналом 0 - 20,0 мА.

  • 4.2 До проведения поверки ИП должен быть выдержан во включенном состоянии при температуре и влажности окружающего воздуха, указанных в таблице 2, не менее 5 мин.

5 Проведение поверки
  • 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений наружных частей ИП, наличие клейма и четкой маркировки.

  • 5.2 Электрическое сопротивление изоляции проверяют в нормальных условиях на постоянном токе мегаомметром с номинальным напряжением 500 В по методике ГОСТ 12997-84.

Электрическое сопротивление изоляции измеряется между входной и выходной цепями, а также между всеми электрическими цепями, соединенными вместе, и корпусом.

ИП считают годным, если измеренное значение электрического сопротивления изоляции не менее 100 МОм.

МП. ВТ.054-2002

Лист

5

Зам

УИМЯ.014-2013

08.04.13

3

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

5.3 При проверке электрической прочности изоляции испытательное напряжение 3,7 кВ прикладывают между входными и выходными цепями, объединенными вместе, и корпусом, а также между входными и выходными цепями.

ИП считают выдержавшим испытание, если не возникают разряды или повторяющиеся поверхностные пробои, сопровождающиеся резким возрастанием тока в испытуемой цепи.

5.4 Определение диапазона входного и выходного сигналов проводят одновременно с определением основной приведенной погрешности в нормальных условиях по схеме, приведенной в приложении А.

Суммарная погрешность образцовых средств измерений не должна превышать 1/3 предела допускаемого значения основной приведенной погрешности ИП.

За основную приведенную погрешность ИП принимают отношение разности между действительным значением выходного сигнала, измеренным образцовым средством измерений, и расчетным значением выходного сигнала к нормирующему значению выходного сигнала и выраженную в процентах.

Основную приведенную погрешность ИП (у) в процентах определяют по формуле ивых - ивых. расч.

Y =  ------------------------ -100               (1)

1вых. норм- R2,

где ивых      - значение выходного сигнала, измеренное образцовым средством из

мерений при соответствующем значении входного сигнала, мВ;

ивых. расч.    - расчетное значение выходного сигнала для соответствующего значе

ния входного сигнала, мВ;

1вых. норм     - нормирующее значение выходного сигнала, мА, равное номинально

му значению выходного сигнала, мА;

R2            - величина сопротивления R2, равная 100 Ом.

Расчетные значения выходного сигнала в зависимости от входного приведены в таблице 3.

Таблица 3

Входной сигнал, процент от конечного значения диапазона измерений

0

20

40

60

80

100

Расчетное значение выходного сигнала, % от 1вых.н

0

20

40

60

80

100

ИП считают выдержавшим испытание, если при всех значениях входного сигнала его основная приведенная погрешность не превышает ± 1 %.

МП. ВТ.054-2002

Лист

5

Зам

УИМЯ.014-2013

08.04.13

4

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

4 Оформление результатов поверки

4.1 Результаты поверки оформляются протоколом по форме, приведенной в приложении Б.

4.2 Положительные результаты первичной поверки удостоверяются нанесением на корпус ИП в местах крепления крышки оттиска поверительного клейма и (или) нанесением на крышку корпуса ИП клейма-наклейки поверителя и записью в паспорте результатов поверки.

4.3 Положительные результаты периодической поверки удостоверяются нанесением на корпус ИП в местах крепления крышки оттиска поверительного клейма и (или) нанесением на крышку корпуса ИП клейма-наклейки поверителя.

4.4 При отрицательных результатах поверки ИП бракуется и выдается извещение о непригодности с указанием причин. При этом оттиск поверительного клейма и (или) клеймо-наклейка гасятся.

МП. ВТ.054-2002

Лист

5

Зам

УИМЯ.014-2013

08.04.13

5

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

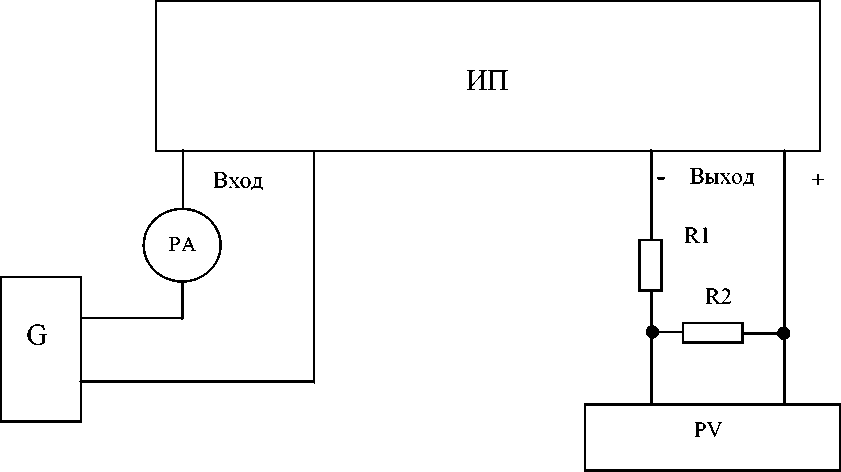

ПРИЛОЖЕНИЕ А (рекомендуемое)

Схема поверки ИП

ИП   - поверяемый измерительный преобразователь;

G    - источник ИСН-1;

РА    - амперметр Д5014;

PV    - вольтметр В7-65 (в режиме измерения постоянного напряжения);

R1    - магазин сопротивления R33;

R2 - катушка сопротивления образцовая Р331, Rном = 100 Ом;

(Для Е 842/1ЭС вход - контакты 1 и 3, выход - контакты 8 и 10.

Для Е 842ЭС вход - контакты 1 и 2, выход - контакты 3 и 4.)

Рисунок А.1 - Схема определения основной приведенной погрешности

МП. ВТ.054-2002

Лист

5

Зам

УИМЯ.014-2013

08.04.13

6

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Протокол поверки преобразователя измерительного переменного тока Е 842 ЭС №_____________

Дата поверки

Изготовитель Заказчик _____________

Место поверки ____________________

Условия проведения поверки:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, мм. рт. ст.

- вибрация, тряска, удары

- внешнее магнитное поле

- сопротивление нагрузки

Средства поверки ____________

отсутствуют магнитное поле Земли

РЕЗУЛЬТАТЫ ПОВЕРКИ

1 Внешний осмотр ____________________________________

(соответствует, не соответствует)

2 Электрическое сопротивление изоляции Проверяемые цепи Измеренное значение

(соответствует, не соответствует)

3 Электрическая прочность изоляции

Проверяемые цепи Испытательное напряжение

(соответствует, не соответствует)

4 Основная приведенная погрешность

Значение входного сигнала

Измеренное значение выходного сигнала

Основная погрешность, %

(соответствует, не соответствует)

Заключение:

Преобразователь ______________________________

годен, не годен. Указать причину Подпись __________

Поверитель

МП. ВТ.054-2002

Лист

5

Зам

УИМЯ.014-2013

08.04.13

7

Изм

Лист

№ докум.

Подп.

Дата

Инв № подл

Подп. и дата

Взам. инв №

Инв. № подл

Подп. и дата

Лист регистрации изменений

изменения

Номера листов (страниц)

Всего листов (страниц) в докум.

№ доку

мента

Входящий № сопроводительного документа и дата

Подпись

Дата

измененных

замененных

новых

анулиро-ванных
