УТВЕРЖДАЮ

Заместитель директора

по производственной метрологии

ФГУП «ВНИИМС»

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНАЯ ДЛЯ ИСПЫТАНИЙ ВГТД СТЕНДА НО 1205

Методика поверки

2020 г.

ПРИНЯТЫЕ СОКРАЩЕНИЯ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

АИИС ВП

-    система автоматизированная информационно-измерительная

верхний предел диапазона измерений или нормированного

ВСУ ДИ

значения измеряемого параметра

  • -    вспомогательная силовая установка

  • -    диапазон измерений ИК, в пределах которого устанавливаются контрольные точки (меры), для которых определяются значения метрологических характеристик, и в которых выполняется их оценка на соответствие нормированным пределам допускаемой погрешности измерений

ик ИФП

  • -    измерительный канал (каналы)

  • -    индивидуальная функция преобразования (градуировочная характеристика)

кт

-    контрольная точка диапазона измерений (ДИ), в которой

устанавливается (задается) номинальное действительное значение измеряемой величины, принимаемое за истинное, при проведении

МП MX нп

НФП

экспериментальных исследований поверяемого ИК

  • -    методика поверки

  • -    метрологические характеристики

  • -    нижний предел диапазона измерений

  • -    номинальная функция преобразования (градуировочная характеристика)

ПК по пп СИ СП

  • -    персональный компьютер

  • -    программное обеспечение первичный преобразователь (датчик) средства измерений

средства поверки (эталон) СИ или средства проверки технических характеристик СИ

сто

-     стендовое технологическое оборудование

ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки (МП) разработана в соответствии с требованиями РМГ 51-2002, приказом Минпромторга № 1815 от 02.07.2015 г. и устанавливает порядок, методы и средства проведения первичной и периодических поверок измерительных каналов (ИК) системы автоматизированной информационно-измерительной для испытаний ВГТД стенда НО1205 (далее по тексту - система, АИИС), предназначенной для измерений параметров технологических процессов стендовых испытаний ВСУ на стенде АО «Уфимское моторостроительное объединение», г. Уфа.

АИИС является многоканальной измерительной системой, отнесенной в установленном порядке к средствам измерений, и подлежит государственному регулированию обеспечения единства измерений на всех этапах цикла, включая эксплуатацию.

Система включает в себя 12 типов ИК, предназначенных для измерений в различных диапазонах следующих физических величин:

ИК измерений физических величин, состоящих из первичного преобразователя измеряемой величины в электрические параметры и последующих измерений этих электрических параметров. К этой относятся:

ИК давления абсолютного, избыточного, и перепада давлений;

ИК температуры;

ИК расхода массового;

ИК виброускорения;

ИК частоты переменного тока;

ИК напряжения постоянного тока;

ИК напряжения переменного тока;

ИК силы постоянного тока;

ИК силы переменного тока.

ИК измерений физических величин, состоящих только из канала измерений электрических параметров, соответствующих значениям физического параметра, определяемого по градуировочной характеристике ПП. К этой группе относятся:

ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей термоэлектрического типа ХА (К);

ИК сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей терморезистивного типа;

ИК частоты переменного тока, соответствующей частоте вращения ротора.

Структура АИИС приведена на схеме МБДА. 2432.0301.000 Е1, а характеристики ИК указаны в таблицах приложения В настоящей МП.

Интервал между поверками -1 год.

СПОСОБЫ ПОВЕРКИ И НОРМИРОВАНИЯ MX
  • 1.1  Способы поверки

Настоящая МП устанавливает комплектный и поэлементный способы поверки ИК.

  • 1.2  Нормирование MX

  • 1.2.1 Номенклатура MX ИК, определяемых по данной МП, установлена в соответствии с ГОСТ 8.009-84. Оценка и форма представления погрешностей - по МИ 1317-2004.

  • 1.2.2 Методы определения MX ИК при поверке комплектным способом - для ИК по ГОСТ Р8.736-2011 и ОСТ 1 00487-83.

Нормирование поверки:

  • - количество КТ на ДИ ИК по МИ 2440-97;

  • - количество циклов измерений для каждого ИК не менее 3.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 Перечень операций поверки

  • 2.1.1 Перечень операций, которые должны проводиться при поверке АИИС, приведен в Таблица 1.

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1

2

3

4

1 Внешний осмотр

8.1

+

+

2 Опробование

8.2

+

+

3 Определение метрологических характеристик ИК:

+

+

3.1 Определение абсолютной погрешности измерений абсолютного атмосферного давления

8.4

+

+

3.2 Определение приведенной к верхнему пределу измерений (к ВП) погрешности измерений избыточного давления жидкостей и газов, перепада давления

8.5

+

+

3.3 Определение относительной и приведенной (к ВП) погрешности измерений температуры ПП терморезистивного типа

8.6

+

+

3.4 Определение относительной и приведенной (к ВП) погрешности измерений температуры ПП термоэлектрического типа

8.7

+

+

3.5 Определение относительной погрешности измерений расхода массового жидкостей

8.8

+

+

3.6 Определение приведенной (к ВП) погрешности измерений виброускорения

8.9

+

+

3.7 Определение приведенной к диапазону измерений (к ДИ) погрешности измерений частоты переменного тока

8.10

+

+

3.8 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

8.11

+

+

3.9 Определение приведенной (к ВП) погрешности измерений напряжения переменного тока

8.12

+

+

3.10 Определение приведенной (к ВП) погрешности измерений силы постоянного тока

8.13

+

+

Продолжение таблицы 1

3.11 Определение приведенной (к ВП) погрешности измерений силы переменного тока

8.14

+

+

3.12 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей термоэлектрического типа ХА(К)

8.15

+

+

3.13 Определение приведенной (к ВП) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований первичных измерительных    преобразователей

терморезистивного типа

8.16

+

+

3.15 Определение приведенной (к ВП) погрешности измерений частоты переменного тока, соответствующей частоте вращения ротора

8.17

+

+

4. Оформление результатов поверки

+

+

Примечания:

  • 1 Допускается сокращенная поверка АИИС, в соответствии с требованиями программ испытаний изделий, для измерительного контроля параметров которых она предназначена;

  • 2 Допускается независимая поверка каждого ИК, в том числе после ремонта (в объеме первичной), с обязательным указанием об этом в свидетельстве о поверке АИИС.

Операции и последовательность выполнения работ для ИК, поверяемых комплектным способом 1

  • 2.1.2 Поверку ИК, поверяемого комплектным способом 1, в целом выполнять в следующей последовательности:

  • -   внешний осмотр ИК;

  • -   подготовка системы и ПО к поверке;

проверка работоспособности (опробование) ИК;

  • -   экспериментальные исследования (сбор данных) ИК;

  • -   определение MX ИК. Для ИК с НФП определяется максимальная погрешность и ее составляющие. Для ИК с ИФП определяется новая градуировочная характеристика, максимальная погрешность и ее составляющие.

Операции и последовательность выполнения работ для ИК, поверяемых комплектным способом 2

  • 2.1.3 Поверку ИК, поверяемого комплектным способом 2, в целом выполнять в следующей последовательности:

  • -   внешний осмотр ИК;

  • -   демонтаж и определение метрологических характеристик ПП;

  • -   подготовка системы и ПО к определению MX электрической части ИК;

  • -   проверка работоспособности (опробование) электрической части ИК (без ПП);

  • -   экспериментальные исследования (сбор данных) электрической части ИК;

определение MX электрической части ИК. Для ИК с НФП определяется максимальная погрешность и ее составляющие. Для ИК с ИФП определяется новая градуировочная характеристика, максимальная погрешность и ее составляющие;

  • -   определение метрологических характеристик всего ИК.

Операции и последовательность выполнения работ для ИК, поверяемых поэлементным способом

  • 2.1.4 Поверку ИК, поверяемого поэлементным способом (включая ИК, с преобразователями, имеющими цифровой выход), выполнять в следующей последовательности:

  • -   внешний осмотр ИК;

  • -   демонтаж измерительных компонентов в составе ИК, автономная поверка (определение и оценка MX) каждого измерительного компонента. Работы по поверке (подготовка, проверка работоспособности, экспериментальные исследования) электрической части поверяемого ИК выполнять как для электрической части ИК при поверке ИК комплектным способом 2;

  • -   оценка максимальной погрешности ИК по MX измерительных компонентов;

  • -   монтаж измерительных компонентов и проверка работоспособности ИК.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки использовать средства измерений и вспомогатель ное оборудование, приведенные в Таблица 2.

    Таблица 2 - Г

    еречень средств поверки

    Ссылка на номер раздела МП

    Наименование и тип (условное обозначение) основных или вспомогательных СП, обозначение нормативного документа, регламентирующего технические требования, основные и (или) метрологические и характеристики СП

    8.5; 8.6; 8.7;

    8.10; 8.13;

    8.14; 8.15;

    8.16; 8.17

    Калибратор процессов документирующий Fluke 753:

    • -   диапазон воспроизведения напряжения постоянного тока от минус 15 до 15 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,0001 U+0,0005) В, где U - значение воспроизводимого напряжения, В;

    • -   диапазон воспроизведения сопротивления постоянному току от 0.001 до 10000 Ом, пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному току ±(0,0001 R+0,01) Ом, где R - значение воспроизводимого сопротивления, Ом;

    • -   диапазон воспроизведения силы постоянного тока от минус 0,1 до 22 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока ±(0,0001 1+0,003) мА, где I - значение воспроизводимой силы тока, мА;

    диапазон воспроизведения частоты от минус 0,1 до 50000 Гц, пределы допускаемой абсолютной погрешности воспроизведения частоты ±(0,01-5) Гц;

    8.11; 8.12

    Калибратор универсальный Н4-7:

    -   диапазон воспроизведения напряжения переменного тока от минус 0,1

    мкВ до 20 В (0,1 -1000) Гц, пределы допускаемой относительной погрешности ±(0,005-0,2)%;

    8.9

    Виброустановка калибровочная портативная модели 9100D: диапазон воспроизводимых колебаний от 7 до 10000 Гц, диапазон воспроизведения виброускорения от 0 до 196 м/с2, пределы допускаемой относительной погрешности воспроизведения виброускорения ±3 %.

При проведении поверки допускается применять другие средства измерений, удо* влетворяющие по точности и диапазону воспроизведения или измерений требованиям настоящей методики.

При поверке должны использоваться средства измерений утвержденных типов.

Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02.07.2015 г. и иметь действующие свидетельства о поверке (знак поверки).

Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

4 ТРЕБОВАНИЯ К КВАЛИФИКА
ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему и входящие в её состав аппаратные и программные средства, знающие принцип действия используемых средств измерений и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок», ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование. Любые подключения приборов проводить только при отключенном напряжении питания системы.

Кроме того, необходимо соблюдать следующие требования:

  • -   к работе по выполнению поверки (калибровки) допускаются лица не моложе 18 лет, прошедшие аттестацию по технике безопасности и промышленной санитарии, ознакомленные с эксплуатационной документацией на систему, с инструкцией по эксплуатации электрооборудования стенда и с настоящей методикой;

  • -   электрооборудование стенда, а также электроизмерительные приборы, используемые в качестве средств поверки, должны быть заземлены, блоки питания должны иметь предохранители номинальной величины;

  • -   работы по выполнению поверки АИИС должны проводиться по согласованию с лицами, ответственными за эксплуатацию испытательного стенда.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1  Условия окружающей среды:

  • - температура воздуха, °C..........................................................................................от 10 до 30;

  • - относительная влажность воздуха, % ............................................................................65±15;

  • - атмосферное давление, кПа..................................................................................от 96 до 106.

  • 6.2  Питание АИИС:

  • - напряжение питающей сети переменного тока, В.....................................................230 ± 23;

  • - частота питающей сети, Гц...............................................................................................50 ± 1.

Примечание - При выполнении поверок ИК АИИС условия окружающей среды для СП должны соответствовать требованиям, указанным в руководствах на их эксплуатацию.

7 ПОДГОТОВКА К ПОВЕРКЕ

При проведении поверки должны быть соблюдены следующие условия:

  • -   подготовить АИИС к работе. Порядок подготовки ИК описан в Руководстве по эксплуатации МБДА. 2432.0301.000 РЭ.

  • -   поверка производится с применением функции «Проверка» программы «Recorder». Интерфейс программы не требует специальных навыков поверителя (требуется лишь задать количество контрольных точек и значения сигналов в этих точках, а затем следовать указаниям программы). По окончании поверки формируется файл отчета в виде протокола поверки в формате документа .rtf. Форма протокола поверки приведена в Приложении Б.

7.1.1 Запустить программу управления комплексами MIC «Recorder». Появится основное окно программы, показанное на рисунке 1.

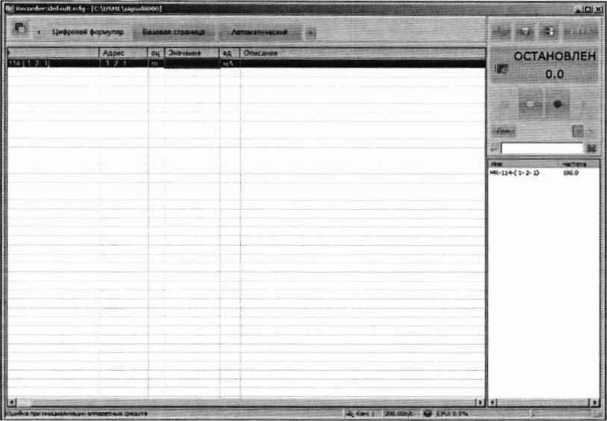

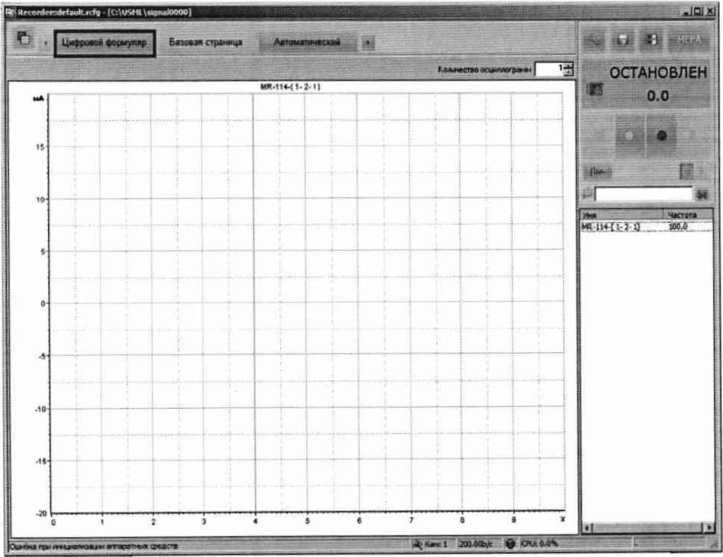

Рисунок 1 - Основное окно программы

Затем нажать на кнопку «Цифровой формуляр», выделенную на рисунке 1 красным цветом. Откроется окно цифровых формуляров, показанное на рисунке 2.

Рисунок 2 - Окно программы «Цифровой формуляр»

  • 7.1.2 Настроить программу управления комплексами MIC «Recorder», для чего выполнить следующие операции:

  • -   в соответствии с пунктом 7.1.1 выделить в окне «Цифровой формуляр» ИК, подлежащий поверке;

  • -   открыть диалоговое окно «Свойства»;

  • -    в открывшемся диалоговом окне «Настройка канала...», представленном на Рисунок 3, в разделе «Канальная ГХ» нажать кнопку И «Калибровка канала»;

  • -   в открывшемся диалоговом окне «Выбор типа градуировки...», представленном на Рисунок 4, выбрать в разделе «Произвести..», «поверку», «стандартная», нажать кнопку «Далее»;

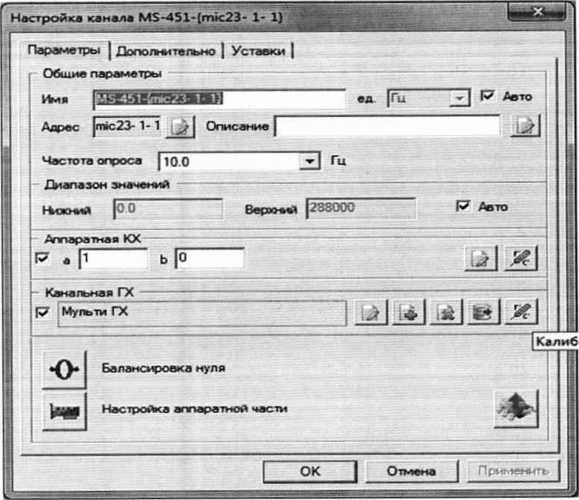

Рисунок 3 — Вид диалогового окна «Настройка канала...»

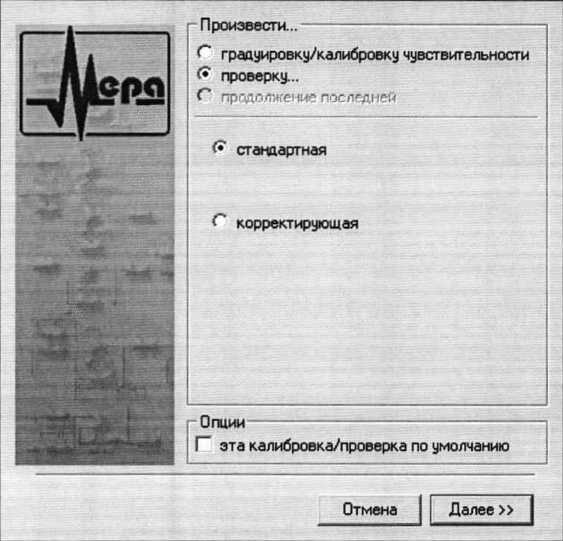

Рисунок 4 - Вид диалогового окна «Выбор типа градуировки/калибровки/поверки (канальная)»

- в диалоговом окне «Параметры поверки (канальная)», представленном на Рисунок 5, установить следующие значения:

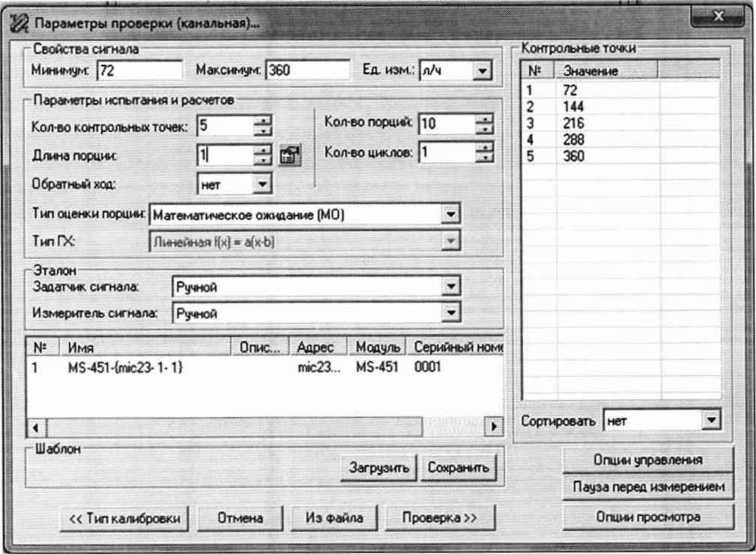

Рисунок 5 - Вид диалогового окна «Параметры поверки (канальная)»

- в разделе «Свойства сигнала» в поле «Минимум» - значение нижнего предела диапазона измерений, в поле «Максимум» - значение верхнего предела диапазона измерений, в поле «Ед. изм» - единицы измерений поверяемого ИК;

  • -   в разделе «Параметры поверки (канальная)» в поле «Количество контрольных точек» - выбранное количество точек: 5 или 6, в поле «Длина порции» - число, соответствующее «Количеству точек усреднения» (диалоговое окно «Настройка канала...» во вкладке «Дополнительно»), в поле «Количество порций» - заданное количество порций -5, в поле «Количество циклов» - 1, в поле «Обратный ход» - нет, в поле «Тип оценки порции» - математическое ожидание;

в разделе «Эталон» в поле «Задатчик сигнала» - ручной, в поле «Измеритель сигнала» - ручной;

  • -   поле «Контрольные точки» заполняется автоматически с равномерным распределением контрольных точек по диапазону измерений, включая начало и конец диапазона, но в случае необходимости значения контрольных точек следует отредактировать. Для запуска процесса поверки необходимо нажать кнопку «Поверка»;

Из диалогового окна «Настройка завершена», вид которого представлен на Рисунок 5, нажав кнопку «Поверка», выйти в диалоговое окно «Измерение», вид которого представлен на Рисунок 5;

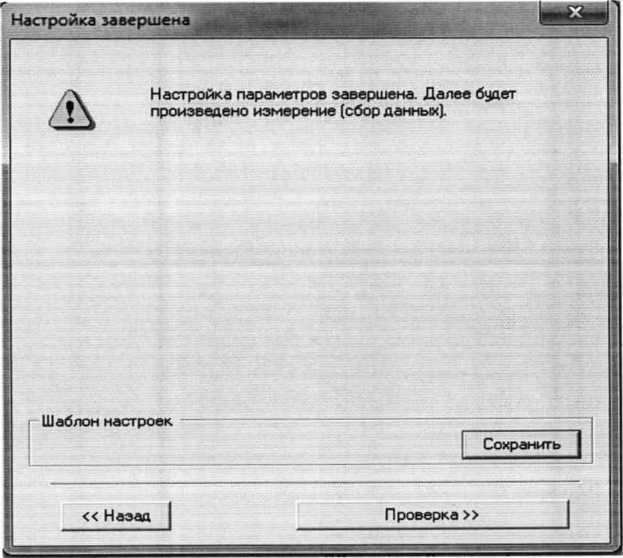

Рисунок 6 - Вид диалогового окна «Настройка завершена»

Рисунок 7 - Вид диалогового окна «Измерение»

Измерение заданного сигнала выполняется при нажатии кнопки «Следующее».

После измерений последней контрольной точки в диалоговом окне «Измерение завершено» нажать кнопку «Расчет», выйти в диалоговое окно «Обработка и просмотр измеренных данных» и, работая в диалоговом режиме, сформировать протокол поверки, внося данные в окно «Настройка параметров протокола», показанное на рисунке 8.

Для расчета приведенной к верхнему пределу диапазона измерений погрешности, поставить отметку напротив пункта «Приведенная погрешность» и на вкладке «Диапазон» выбрать пункт «Диапазон измерений».

После сохранения и просмотра протокола поверки завершить поверку и с помощью кнопки «ОК» выйти из диалогового окна «Настройка канала».

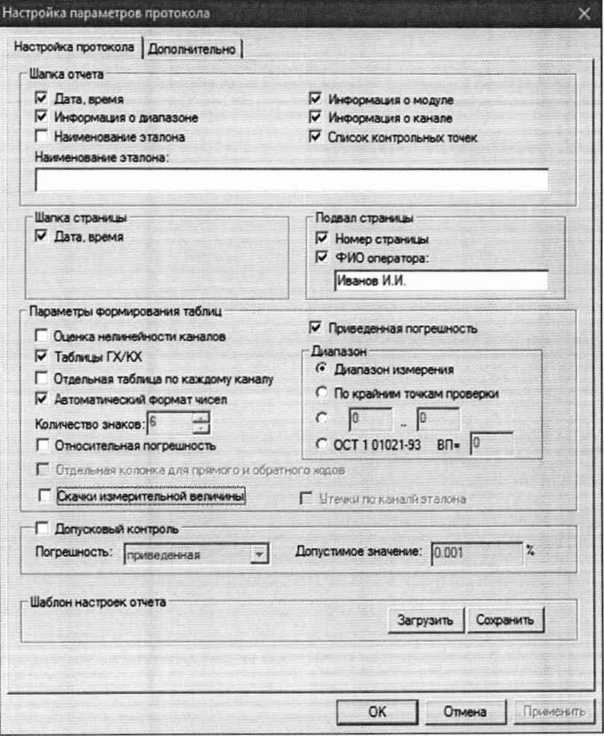

Рисунок 8 - Окно «Настройка параметров протокола».

Протокол обработки результатов измерений формируется в виде файла и (или) выводится на печать принтером. Форма протокола приведена в Приложении Б.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1  Внешний осмотр

  • 8.1.1 При выполнении внешнего осмотра должно быть установлено соответствие поверяемого ИК АИИС следующим требованиям:

  • -   комплектность ИК АИИС должна соответствовать формуляру;

  • -   маркировка ИК АИИС должна соответствовать требованиям проектной и эксплуатационной документации;

  • -   измерительные, вспомогательные и соединительные компоненты (кабельные разъемы, клеммные колодки и т. д.) ИК системы не должны иметь визуально определяемых внешних повреждений и должны быть надежно соединены и закреплены;

  • -   соединительные линии (кабели, провода) не должны иметь повреждений изоляции и экранирования и должны быть надежно соединены с разъемами и клеммами;

  • -   экранирование кабелей и проводов должно быть соединено между собой и с заземляющим контуром в соответствии с электрическими схемами.

  • 8.1.2 Результаты внешнего осмотра считать удовлетворительными, если выполняются условия, изложенные в пункте 8.1.1. В противном случае поверка не проводится до устранения выявленных недостатков.

8.2  Опробование

  • 8.2.1 Идентификация ПО

Для проверки наименования и версии метрологически значимого ПО выполнить следующие операции:

  • -   запустить программу управления комплексами MIC «Recorder»;

  • -   в открывшемся главном окне программы щелчком правой кнопки «мыши» по пиктограмме в левом верхнем углу открыть контекстное меню «О программе»;

  • -   щелчком левой кнопки «мыши» открыть информационное окно программы.

Убедиться в соответствии характеристик в информационном окне программы Recorder, представленном на Рисунок , характеристикам программного обеспечения, приведенным ниже:

  • -   наименование - «MERA Recorder»;

  • -    идентификационное наименование - scales.dll;

  • -    номер версии - 1.0.0.8;

  • -   цифровой идентификатор - 24СВС163.

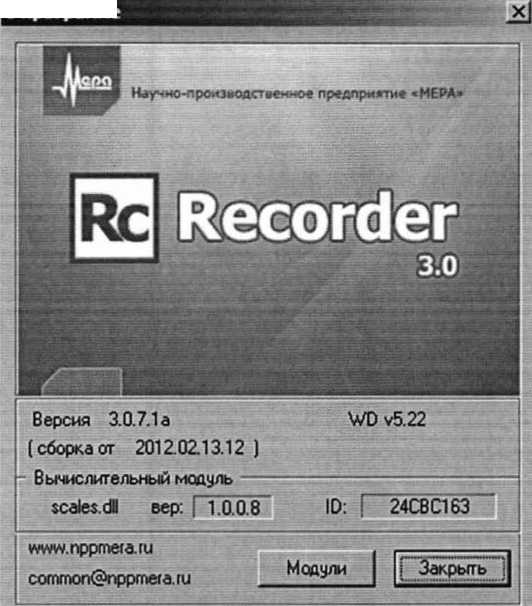

Рисунок 9 - Вид информационного окна программы «Recorder»

  • 8.2.2 Для проверки работоспособности поверяемого ИК установить с помощью СП на входе в ИК значение измеряемого параметра равное по значению НП ДИ ИК в единицах измерений параметра.

Примечание - Вместо значения, равного НП ДИ ИК, допускается устанавливать значение, равное Кой КТ ДИ ИК

ИК признается работоспособным, если отображается информация с действующими значениями измеряемых величин.

8.3  Определение метрологических характеристик ИК

  • 8.3.1 Проверку проводить комплектным и (или) поэлементным способом.

8.4 Определение абсолютной погрешности измерений абсолютного атмосферного давления

  • 8.4.1  Поверку ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью проверки функционирования.

  • -   Для контроля (оценки) ПП, проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование согласно сборочному чертежу, маркировка типа и номера ПП согласно паспорту.

  • -   Проверить свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности (относительно к ИЗ) ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПП или его описанием типа.

  • -   Схема ИК абсолютного давления показана на Рисунке 10.

Стойка приборная АИИС

Барометр БРС-1М

1

|

RS-232

1                                It

Маха NPort 5650-8

1                 J

i

>

f Ethernet

<N

PromPC

i

рабочее место АИИС

Рисунок 10 - Схема ИК абсолютного давления

  • -   Поверку электрической части ИК абсолютного давления воздуха выполнить в следующей последовательности.

  • -   Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и с ее помощью для ИК абсолютного давления воздуха проверить канал на функционирование. Показания в программе «Recorder» должны совпадать с показаниями на индикаторе барометра БРС-1М. Завершить работу программы.

  • -   Барометры БРС-1М на выходе выдают сигнал в цифровом виде, который обрабатывается средствами ВТ. Электрическая часть канала в поверке не нуждается. Абсолютная погрешность измерительного канала равна абсолютной погрешности первичного преобразователя.

  • 8.4.2 Результаты поверки ИК абсолютного давления воздуха считать положительными если:

ПП поверен, имеет действующее свидетельство о поверке, максимальная основная и дополнительная погрешности измерений для заданных условий эксплуатации, не превышает ±67 Па;

  • -   канал АИИС измерений абсолютного давления воздуха исправен, и его показания совпадают с показаниями на индикаторе барометра БРС-1М.

В противном случае система бракуется и направляется в ремонт.

8.5 Определение приведенной (к ВП) погрешности измерений избыточного давления жидкостей и газов, перепада давления

  • 8.5.1 Поверку каждого ИК выполнить в 3 этапа поэлементным способом:

  • -    1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

  • -   3 этап - определение и оценка максимальной погрешности ИК.

  • -   Для контроля (оценки) ПП отсоединить его от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку. ПП не должен иметь видимых внешних повреждений, опломбирование выполнено согласно сборочному чертежу, маркировка типа и номера ПП - согласно паспорту.

  • -   Проверить свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности (относительно к ИЗ) ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПП или данными из «Описания типа» ПП. Данное примечание распространяется на все ПП

  • -   Поверку электрической части ИК измерений избыточного давления жидкостей и газов, перепада давления выполнить в следующей последовательности.

Собрать схему поверки в соответствии с Рисунком 11, для чего на вход электрической части ИК, вместо ПП, подключить калибратор Fluke 753. Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК избыточного давления и перепада давления жидких и газообразных сред установить значения в соответствии с Таблицей 3.

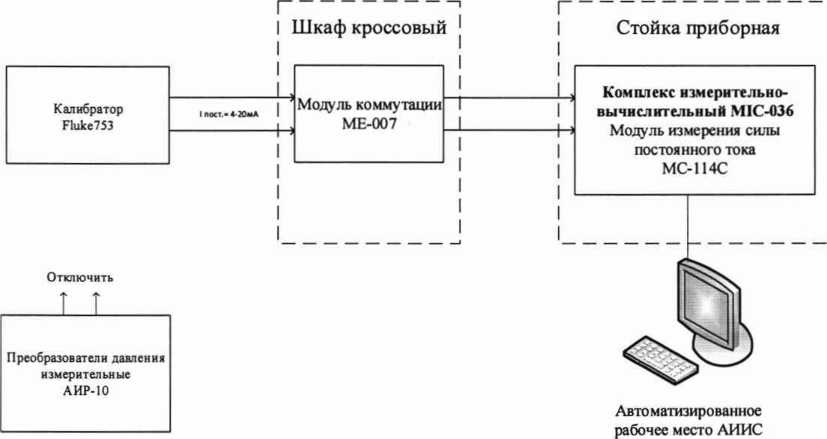

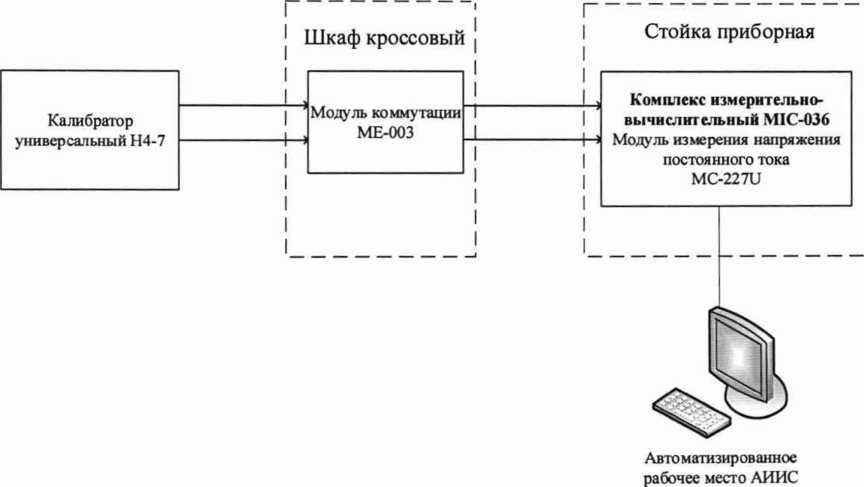

Рисунок 11 - Схема поверки ИК избыточного давления, перепада давления жидких и газообразных сред

Таблица 3 - Контрольные точки измерений давления, перепада давления

Наименование параметра ИК

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения тока в КТ, мА

1

2

3

4

5

6

Перепад статических давлений отбираемого воздуха на мерном сопле

(Параметр: \Ротб.)

кПа

0

24,5

5

4; 8; 12; 16; 20

Перепад статических давлений перепускаемого воздуха на мерном сопле (Параметр: ЬРпер.)

кПа

0

24,5

5

4; 8; 12; 16; 20

Давление избыточное воздуха на наддув подшипника вентилятора

(Параметр: Рвен.)

кПа

0

245,2

5

4; 8; 12; 16; 20

Давление избыточное воздуха в редукторе

(Параметр: Рред.)

кПа

0

245,2

5

4; 8; 12; 16; 20

Давление избыточное воздуха наддува лабиринта привода стартер-генератора (Параметр: Ргс)

кПа

0

245,2

5

4; 8; 12; 16; 20

Продолжение таблицы 3

Давление избыточное воздуха наддува лабиринта передней опоры компрессора (Параметр: Рп п)

кПа

0

245,2

5

4; 8; 12; 16; 20

Давление избыточное воздуха в суфлируемой задней полости опоры компрессора (Параметр: Рзпк)

кПа

0

245,2

5

4; 8; 12; 16; 20

Давление избыточное в масляной полости корпуса опор (Параметр: Рко)

кПа

0

245,2

5

4; 8; 12; 16; 20

Перепад давлений масла на стендовом фильтре (Параметр: \Рм)

кПа

0

245,2

5

4; 8; 12; 16; 20

Давление избыточное топлива на входе в двигатель (Параметр: Рвх.топл.)

кПа

0

392,3

5

4; 8; 12; 16; 20

Давление избыточное воздуха за клапаном перепуска (Параметр: Рзкп.)

кПа

-49,0

+392,3

5

5,333; 8,333; 11,333;

14,333; 17,333

Давление избыточное воздуха в улите регулятора воздуха РВ-6Б

(Параметр: Рул.)

кПа

0

490,3

5

4; 7,333; 10,667; 13,0; 17,333

Давление избыточное воздуха на входе в трубу Вентури (Параметр: Р^ вент.)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное воздуха в горле трубы Вентури (Параметр: Ргорловент.)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное воздуха за компрессором (Параметр: Р*к)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное воздуха в суфлируемой полости опоры турбины

(Параметр: Ртурб.)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное полное отбираемого воздуха (Параметр: Р*отб.)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное отбираемого воздуха перед мерным соплом

(Параметр: Рмсотб.)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное перепускаемого воздуха перед мерным соплом (Параметр: Рмспер.)

кПа

0

588,4

5

4; 8; 12; 16; 20

Давление избыточное

(Параметр: Ррез1... Ррез5)

кПа

0

588,4

5

4; 8; 12; 16; 20

Продолжение таблицы 3

Давление избыточное воздуха за пусковым компрессором (Параметр: Рпк)

кПа

0

980,7

5

4; 8; 12; 16; 20

Давление избыточное топлива во втором пусковом коллекторе

(Параметр: Рт2пуск.)

кПа

0

980,7

5

4; 8; 12; 16; 20

Давление избыточное масла на входе в двигатель (Параметр: Рм)

кПа

0

980,7

5

4; 8; 12; 16; 20

Давление избыточное масла перед стендовым фильтром дополнительной очистки масла

(Параметр: Рстф)

кПа

0

980,7

5

4; 8; 12; 16; 20

Давление избыточное топлива в основном коллекторе (Параметр: Рт осн.)

кПа

0

1471,0

5

4; 7,75; 11,5; 15,25;

19

Давление избыточное топлива в первом пусковом коллекторе

(Параметр: Рт1 пуск.)

кПа

0

2451,7

5

4; 8; 12; 16; 20

  • -   Используя программу «Recorder», поочередно для всех ИК избыточного давления перепада давления и относительной влажности жидких и газообразных сред, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения тока в КТ исследуемого ДИ ИК устанавливать с помощью калибратора в единицах измерений постоянного тока, мА, в соответствии с Таблицей 3.

  • -   После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную к ВП погрешность измерений по формулам (1) и (4)

  • 8.5.2 Результаты поверки ИК избыточного давления перепада давления жидких и газообразных сред считать положительными, если суммарное с ПП максимальное значение погрешности находится в допускаемых пределах:

±1,0 % от ВП для ИК: Рко, АРм, Рвх.топл., Рпк, Рт2пуск., Рм, Рстф, Рт осн., Рт1пуск.;

±0,5 % от ВП для остальных ИК.

В противном случае система бракуется и направляется в ремонт.

8.6 Определение относительной и приведенной (к ВП) погрешности измерений температуры ПП терморезистивного типа

  • 8.6.1  Поверку ИК выполнить в 3 этапа поэлементным способом:

  • -    1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и погрешности измерений;

  • -   3 этап - определение и оценка максимальной погрешности ИК.

  • 8.6.2 Для контроля (оценки) ПП отсоединить их от электрической части ИК.

  • -  Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование, маркировка типа и номера ПП согласно паспорту (этикетке).

Для каждого ПП проверить наличие свидетельства о поверке.

  • -  После контроля (оценки) состояния и MX преобразователи температуры установить на штатное место, закрепить, подключить кабель соединения преобразователя с электрической частью ИК.

  • 8.6.3 Поверку электрической части ИК температуры провести в следующей последовательности .

  • -  Собрать схему поверки в соответствии с Рисунком 12, для чего на вход электрической части ИК, подключить калибратор Fluke 753.

  • -  Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения переменного тока установить значения в соответствии с Таблицей 4.

  • -  Используя программу «Recorder» поочередно для всех указанных в Таблице 4 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения сопротивления в КТ исследуемого ДИ ИК устанавливать с помощью калибратора Fluke 753 в омах в соответствии с Таблицей 4.

Автоматизированное рабочее место АИИС

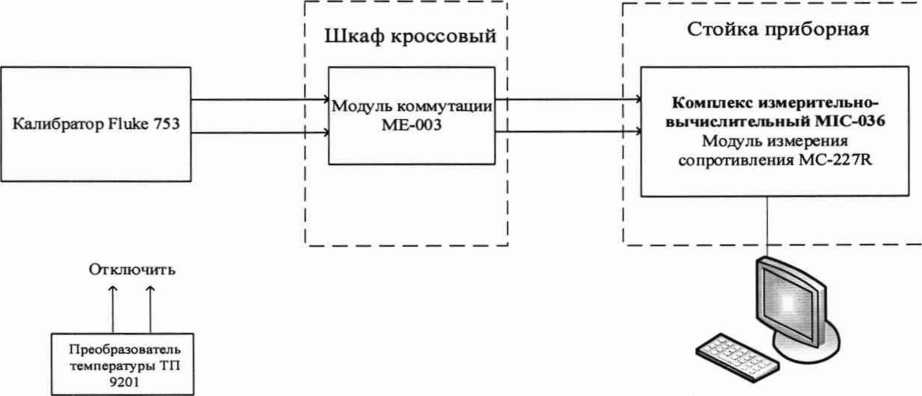

Рисунок 12 - Схема поверки ИК температуры с ПП терморезистивного типа

Таблица 4 - Контрольные точки измерений температуры с ПП терморезистивного типа

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения температуры в КТ,

Номинальные значения сопротивления на выходе ПП в КТ (Ом)

Температура воздуха на входе в двигатель

(Параметр: tH)

К

213

343

6

213; 243;

273; 303;

333; 343

76,33; 88,22;

100; 111,67;

123,24; 127,08

Температура топлива на входе в двигатель

(Параметр: tsxmonji.)

°C

-40

+80

5

-40;-10; 20; 50; 80

84,27; 96,09; 107,79; 109,40;

130,90

После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную относительную и приведенную в % к ВП ИК погрешность измерений, по формулам (1), (2) и (4).

Результаты поверки ИК температуры, считать положительными, если максимальное значение, суммарной с первичным преобразователем, погрешности измерений ИК находится в допускаемых пределах:

±1.5 % от ВП для

±0.5 % от ИЗ для tn

В противном случае система бракуется и направляется в ремонт.

8.7 Определение приведенной (к ВП) погрешности измерений температуры ПП термоэлектрического типа

  • 8.7.1  Поверку ИК выполнить в 3 этапа поэлементным способом:

  • -    1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и погрешности измерений;

  • -   3 этап - определение и оценка максимальной погрешности ИК.

  • 8.7.2 Для контроля (оценки) ПП отсоединить их от электрической части ИК.

  • -  Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование, маркировка типа и номера ПП согласно паспорту (этикетке).

Для каждого ПП проверить наличие свидетельства о поверке.

  • -  После контроля (оценки) состояния и MX преобразователи температуры установить на штатное место, закрепить, подключить кабель соединения преобразователя с электрической частью ИК.

  • 8.7.3 Поверку электрической части ИК температуры провести в следующей последовательности.

  • -  Собрать схему поверки в соответствии с Рисунком 13, для чего на вход электрической части ИК, подключить калибратор Fluke 753.

Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения переменного тока установить значения в соответствии с Таблицей 5.

— Используя программу «Recorder» поочередно для всех указанных в Таблице 5 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью калибратора Fluke 753 в милливольтах в соответствии с Таблицей 5.

I--------------1

I     Стойка приборная

рабочее место АИИС

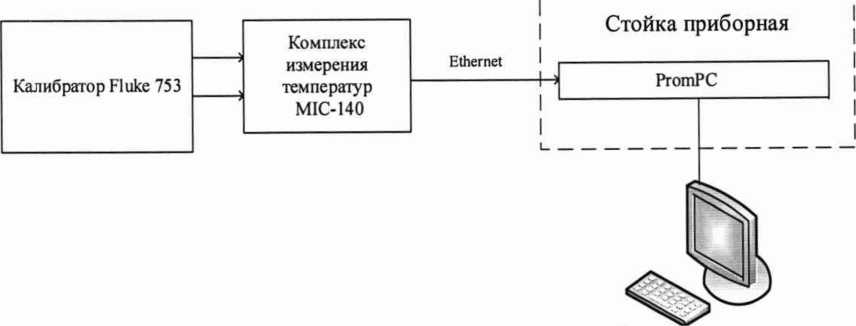

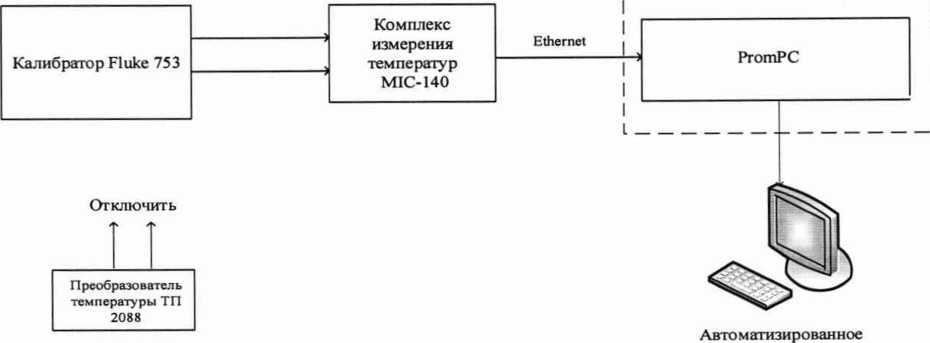

Рисунок 13 - Схема поверки ИК температуры с ПП термоэлектрического типа

Таблица 5 -

сПП

точки

типа

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения температуры в

КТ, хк

Номинальные значения напряжения на выходе ППвКТ (мВ)

Температура отбираемого воздуха за заслонкой двигателя (Параметр: Сотб)

0

300

6

0; 60; 120;

180;240;

300

0; 2,023; 4,096;

6,138; 8,138;

10,153; 12,209

Температура отбираемого воздуха перед мерным соплом (Параметр: Ссотб)

°C

0

300

6

0; 60; 120;

180;240;

300

0; 2,023; 4,096; 6,138; 8,138;

10,153; 12,209

Температура перепускаемого воздуха перед мерным соплом (Параметр: Сспер)

0

300

6

0; 60; 120;

180; 240; 300

0; 2,023; 4,096; 6,138; 8,138; 10,153; 12,209

После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную в % к ВП ИК погрешность измерений, по формулам (1) и (4).

Результаты поверки ИК температуры, считать положительными, если максимальное значение, суммарной с первичным преобразователем, погрешности измерений ИК находится в допускаемых пределах:

±1.0 % от ВП всех ИК

В противном случае система бракуется и направляется в ремонт.

8.8 Определение относительной погрешности измерений расхода массового жидкости

  • 8.8.1 Поверку ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью проверки функционирования.

  • -   Для контроля (оценки) ПП, проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование согласно сборочному чертежу, маркировка типа и номера ПП согласно паспорту.

  • -   Проверить свидетельства о поверке (первичной или периодической). Свидетельство о поверке должно быть действующим, значение погрешности (относительно к ИЗ) ПП, указанное в свидетельстве, должно находиться в допускаемых пределах.

Примечание - В случае, если в свидетельстве о поверке не указано значение экспериментально определенной погрешности, а приведено слово «Соответствует», воспользоваться паспортными данным ПП или его описанием типа.

  • -   Схема ИК абсолютного давления показана на рисунке 15.

рабочее место АИИС

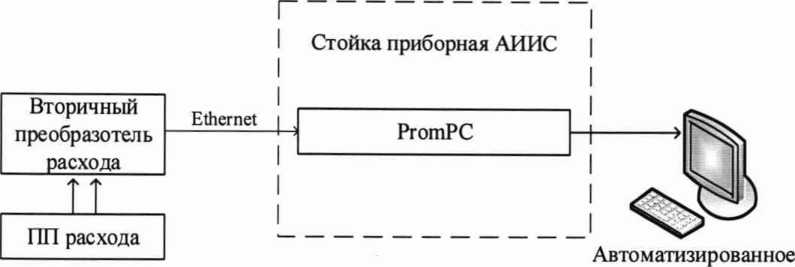

Рисунок 14 - Схема ИК расхода массового

Поверку электрической части ИК расхода массового выполнить в следующей последовательности.

  • -   Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и с ее помощью для ИК расхода массового проверить канал на функционирование. Показания в программе «Recorder» должны совпадать с показаниями на индикаторе вторичного преобразователя массового расходомера. Завершить работу программы.

  • -   Вторичный преобразователь массового расходомера на выходе выдает сигнал в цифровом виде, который обрабатывается средствами ВТ. Электрическая часть канала в поверке не нуждается. Относительная погрешность измерительного канала равна относительной погрешности первичного преобразователя.

  • 8.8.2 Результаты поверки ИК расхода массового считать положительными если:

  • -   ПП поверен, имеет действующее свидетельство о поверке, максимальная основная и дополнительная относительная погрешности измерений для заданных условий эксплуатации, не превышает ±0,7 % от ИЗ для ИК: Сггопл.

  • -   канал АИИС измерений расхода массового исправен, и его показания совпадают с показаниями на индикаторе вторичного преобразователя массового расходомера.

В противном случае система бракуется и направляется в ремонт.

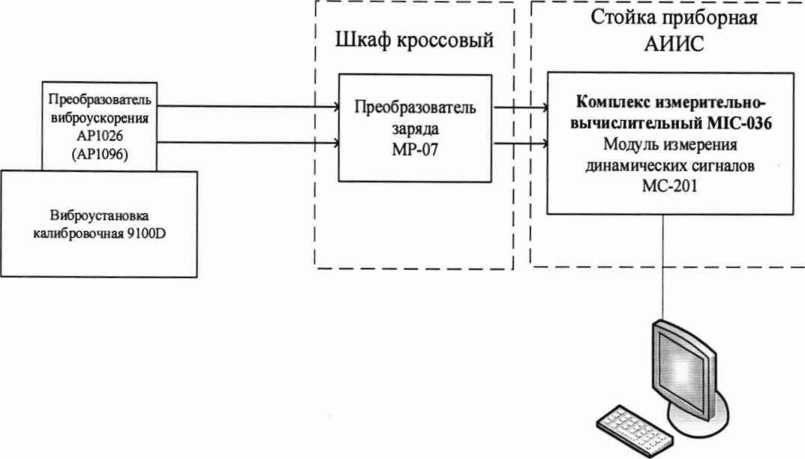

8.9 Определение приведенной (к ВП) погрешности измерений виброускорения

  • 8.9.1  Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.9.2 Собрать схему поверки в соответствии с Рисунком 15, для чего закрепить датчик виброускорения на рабочей площадке виброустановки калибровочной портативной модели 9100D.

  • -   Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder».

Используя программу «Recorder» поочередно для всех указанных в Таблице 6 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать для каждого значения частоты и виброскорости с помощью виброустановки калибровочной портативной модели 9100D, в соответствии с Таблицей 6.

Таблица 6 - Контрольные точки измерений виброускорения

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИИК, п

Номинальные значения виброускорения в КТ, (g)

Номинальные значения виброускорения в КТ, (м/с2)

Виброускорение (Параметры: gl ...g7)

g

0

10

5

0; 2,5; 5; 7,5; 10

0; 24,52; 49,05; 73,58; 98,10

Частота

Гц

385

415

5

385;391;397; 403;409;415

Рисунок 15 - Схема поверки ИК виброускорения

Автоматизированное рабочее место АИИС

- После завершения сбора данных для каждого ИК с помощью программы «Recorder» определить максимальную погрешность измерений у, приведенную в % к ВП ИК по формулам (1) и (4).

  • 8.9.3 Результаты поверки ИК виброускорения считать положительными, если относительная погрешность для каждого ИК находится в допускаемых пределах ±12 %.

В противном случае система бракуется и направляется в ремонт.

8.10 Определение приведенной (к ДИ) погрешности измерений частоты переменного тока

  • 8.10.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.10.2 Поверку электрической части ИК частоты переменного трехфазного тока провести в следующей последовательности.

  • -    Собрать схему поверки в соответствии с рисунком 16, для чего на вход электрической части ИК, подключить калибратор Fluke 753.

- Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для ИК частоты переменного тока установить значения в соответствии с таблицей 7.

Используя программу «Recorder» провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью калибратора Fluke 753 в Гц в соответствии с таблицей 7.

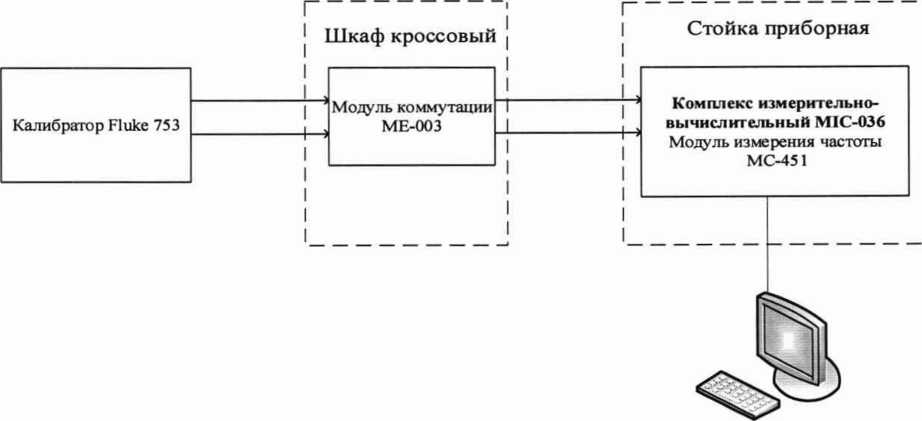

Рисунок 16 - Схема поверки ИК частоты переменного тока

Автоматизированное рабочее место АИИС

Таблица 7 - Контрольные точки измерений частоты переменного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения частоты в КТ, хк

Частота переменного тока (Параметр: f)

Гц

380

480

5

380; 405; 430; 455; 480

После завершения сбора данных для ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную погрешность измерений у, приведенную в % к ДИ ИК по формулам (1) и (3).

  • 8.10.3 Результаты поверки ИК частоты переменного тока, считать положительными, если максимальное значение, суммарной с первичным преобразователем, погрешности измерений для ИК частоты находится в допускаемых пределах ±1,5 % от ДИ.

В противном случае система бракуется и направляется в ремонт.

8.11 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

  • 8.11.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -    1 этап - поверку электрической части ИК с целью определение диапазона измерений и MX (погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

Собрать схему поверки в соответствии с рисунком 17, для чего на вход ИК, подключить источник постоянного напряжения и калибратор в режиме измерений напряжения постоянного тока.

- Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения постоянного тока установить значения в соответствии с таблицей 8.

— Используя программу «Recorder» поочередно для всех указанных в таблице 8 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ДИ ИК устанавливать с помощью калибратора в вольтах в соответствии с таблицей 8. Места подключения указаны в Приложении В.

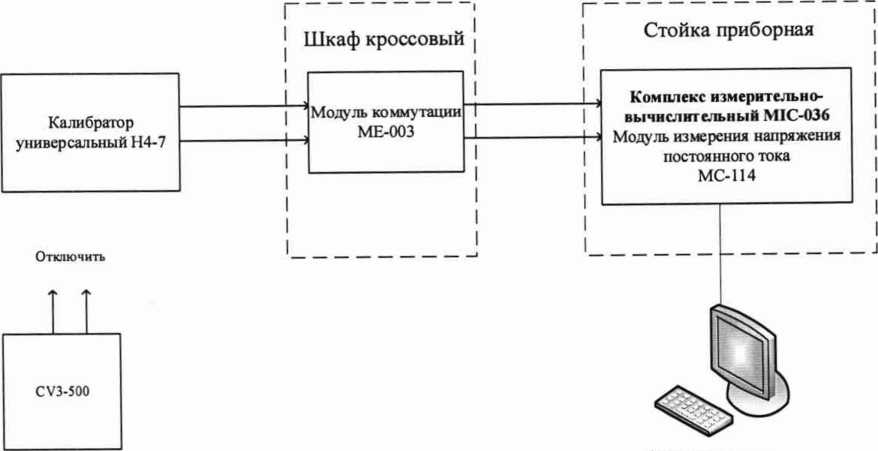

Рисунок 17 - Схема поверки ИК напряжения постоянного тока

Таблица 8 - Контрольные точки измерений напряжения постоянного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения напряжения в КТ (В)

Напряжение постоянного тока на клеммах стартер-генератора (Параметр: Иге)

В

0

70

5

0; 15; 30; 45; 70

- После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную погрешность измерений у, приведенную в % к ВП ИК по формулам (1) и (4).

  • 8.11.2 Результаты поверки ИК напряжения постоянного тока, считать положительными, если максимальное значение погрешности измерений для ИК находится в допускаемых пределах ±1,5 % от ВП.

В противном случае система бракуется и направляется в ремонт.

8.12 Определение приведенной (к ВП) погрешности измерений напряжения переменного тока

  • 8.12.1 Поверку ИК выполнить в 3 этапа поэлементным способом:

1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и погрешности измерений;

  • -   3 этап - определение и оценка максимальной погрешности ИК.

  • 8.12.2 Для контроля (оценки) ПП отсоединить их от электрической части ИК. Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь

видимых внешних повреждений, пломбирование, маркировка типа и номера ПП согласно паспорту (этикетке).

Для каждого ПП проверить наличие свидетельства о поверке.

  • -  После контроля (оценки) состояния и MX преобразователи напряжения установить на штатное место, закрепить, подключить кабель соединения преобразователя с электрической частью ИК.

  • -   Собрать схему поверки в соответствии с рисунком 18Ошибка! Источник ссылки не найден., для чего на вход ИК, подключить калибратор в режиме воспроизведения напряжения переменного тока.

  • -   Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения переменного тока установить значения в соответствии с таблицей 9.

  • -   Используя программу «Recorder» поочередно для всех указанных в таблице 9 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ДИ ИК устанавливать с помощью калибратора в соответствии с таблицей 9.

Автоматизированное рабочее место АИИС

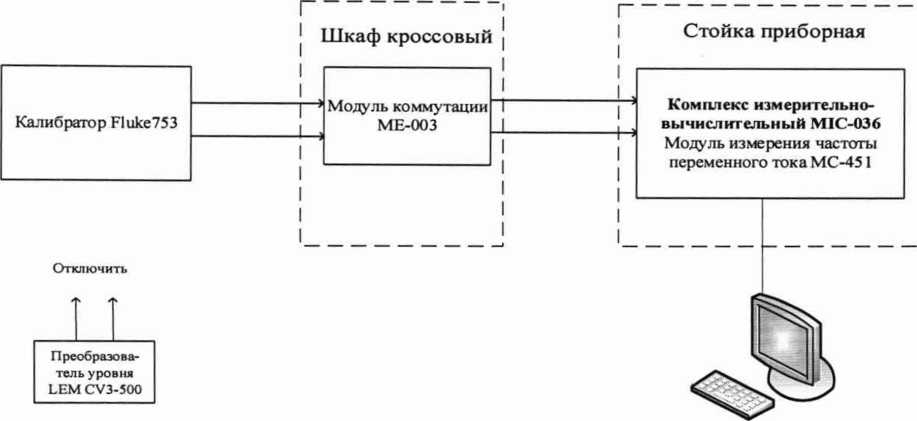

Рисунок 18 - Схема поверки ИК напряжения переменного тока

Таблица 9 - Контрольные точки измерений напряжения переменного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК .

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения напряжения в КТ (В)

Фазовое напряжение генератора переменного тока

(Параметр: игт1...игтз)

В

0

300

5

0; 1,5; 3; 4,5; 6

После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную погрешность измерений у, приведенную в % к ВП ИК по формулам (1) и (4).

  • 8.12.3 Результаты поверки ИК напряжения переменного тока, считать положительными, если максимальное значение погрешности измерений для ИК находится в допускаемых пределах ±2,5 % от ВП.

В противном случае система бракуется и направляется в ремонт.

8.13 Определение приведенной (к ВП) погрешности измерений силы постоянного тока

  • 8.13.1 Поверку ИК выполнить в 3 этапа поэлементным способом:

  • -    1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и погрешности измерений;

  • -   3 этап - определение и оценка максимальной погрешности ИК.

  • 8.13.2 Для контроля (оценки) ПП отсоединить их от электрической части ИК.

  • -  Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование, маркировка типа и номера ПП согласно паспорту (этикетке).

Для каждого ПП проверить наличие свидетельства о поверке.

  • -  После контроля (оценки) состояния и MX преобразователи тока установить на штатное место, закрепить, подключить кабель соединения преобразователя с электрической частью ИК.

  • -   Собрать схему поверки в соответствии с рисунком 19, для чего на вход ИК, подключить калибратор в режиме воспроизведения напряжения постоянного тока.

  • -   Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения постоянного тока установить значения в соответствии с таблицей 10.

  • -   Используя программу «Recorder» поочередно для всех указанных в таблице 10 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ДИ ИК устанавливать с помощью калибратора величину напряжения в вольтах в соответствии с таблицей 10.

Стойка приборная

I                                                                                                   I

1 Шкаф кроссовый 1

_j Комплекс измерительновычислительный MIC-036

■J Модуль измерения напряжения

постоянного тока

МС-114

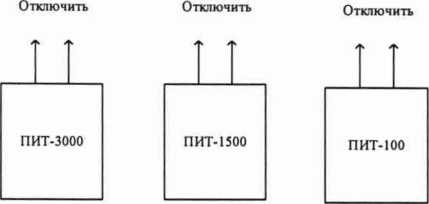

Рисунок 19 - Схема поверки ИК силы постоянного тока

Автоматизированное

рабочее место АИИС

I I I J

Таблица 10 - Контрольные точки измерений силы постоянного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения силы тока в КТ (А)

Номинальные значения напряжения в КТ (В)

Сила постоянного тока в цепях якоря стартер-генератора в стартерном режиме (Параметр: 1гсс)

0

2500

6

0; 500; 1000; 1500;2000;

2500

0; 0,833; 1,667; 2,5; 3,334;

4,167

Сила постоянного тока в цепях якоря стартер-генератора в стартерном режиме

(Параметр: 1гсг)

А

0

1500

5

0; 300; 600;

900;1200; 1500

0;1;2;3;4;5

Сила постоянного тока, потребляемого пусковым компрессором

(Параметр: 1пк)

0

50

5

0; 12,5; 25; 37,5; 50

0;0,5; 1; 1,5; 2

- После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную погрешность измерений у, приведенную в % к ВП ИК по формулам (1) и (4).

  • 8.13.3 Результаты поверки ИК силы постоянного тока, считать положительными, если максимальное значение погрешности измерений для ИК находится в допускаемых пределах ±1,5 % от ВП.

В противном случае система бракуется и направляется в ремонт.

8.14 Определение приведенной (к ВП) погрешности измерений силы переменного тока

  • 8.14.1 Поверку ИК выполнить в 3 этапа поэлементным способом:

1 этап - контроль (оценка) состояния и MX ПП;

  • -   2 этап - поверку электрической части ИК с целью определения диапазона измерений и погрешности измерений;

  • -   3 этап - определение и оценка максимальной погрешности ИК.

  • 8.14.2 Для контроля (оценки) ПП отсоединить их от электрической части ИК.

  • -  Проверить внешний вид, наличие пломб и маркировку - ПП не должен иметь видимых внешних повреждений, пломбирование, маркировка типа и номера ПП согласно паспорту (этикетке).

Для каждого ПП проверить наличие свидетельства о поверке.

  • -  После контроля (оценки) состояния и MX преобразователи напряжения установить на штатное место, закрепить, подключить кабель соединения преобразователя с электрической частью ИК.

  • -   Собрать схему поверки в соответствии с рисунком 20, для чего на вход ИК, подключить калибратор в режиме воспроизведения напряжения переменного тока.

  • -   Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК силы переменного тока установить значения в соответствии с таблицей 11.

  • -   Используя программу «Recorder» поочередно для всех указанных в таблице 11 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ДИ ИК устанавливать с помощью калибратора величину напряжения в вольтах в соответствии с таблицей 11.

Автоматизированное рабочее место АИИС

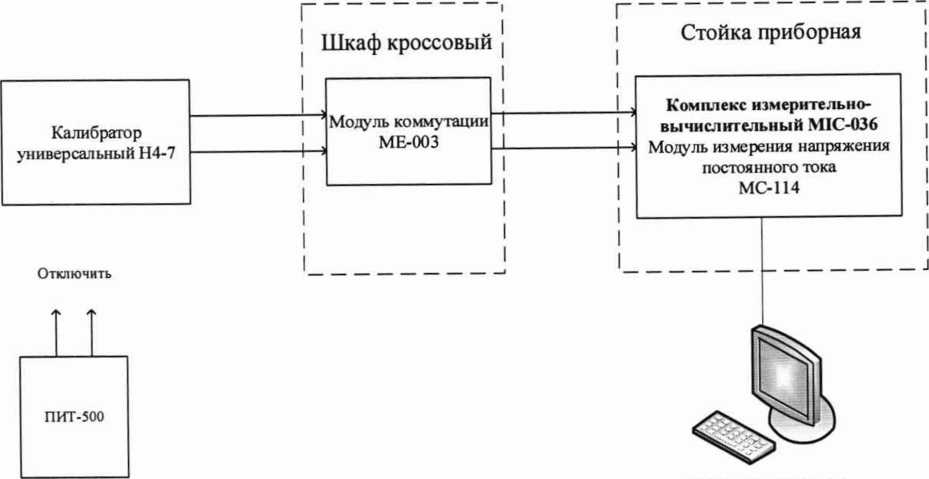

Рисунок 20 - Схема поверки ИК силы переменного тока

Таблица 11 - Контрольные точки измерений силы переменного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

S s

с со

Количество КТ на ДИ ИК, п

Номинальные значения силы тока в КТ (А)

Номинальные значения напряжения в КТ (В)

Фазовый ток генератора переменного тока (Параметр: Iemi. 1гтз)

А

0

400

5

0; 100; 200;

300; 400

0; 1; 2; 3; 4

- После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную погрешность измерений у, приведенную в % к ВП ИК по формулам (1) и (4).

  • 8.14.3 Результаты поверки ИК силы переменного тока, считать положительными, если максимальное значение погрешности измерений для ИК находится в допускаемых пределах ±2,5 % от ВП.

В противном случае система бракуется и направляется в ремонт.

  • 8.15 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей термоэлектрического типа ХА (К)

  • 8.15.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -   1 этап - поверку ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.15.2 Поверку ИК выполнить в следующей последовательности.

Собрать схему поверки в соответствии с рисунком 21, для чего на вход электрической части ИК вместо ПП подключить калибратор Fluke 753 в режиме воспроизведения напряжения постоянного тока от 0 до 100 мВ. Места подключений указаны в таблице В1, Приложения В.

Калибратор Fluke 753

-------------)

-------------5

Комплекс измерения температур

MIC-140

I-----------

Стойка приборная

Автоматизированное рабочее место АИИС

Рисунок 21 - Схема поверки ИК напряжения постоянного тока

Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и с ее помощью для каждого ИК температуры газообраз-

ных сред с первичными преобразователями термоэлектрического типа установить значения в соответствии с Таблицей 12.

- Используя программу «Recorder» поочередно для ИК, указанных в Таблице 12, провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения напряжения в КТ исследуемого ДИ ИК установить с помощью калибратора напряжения постоянного тока (мВ).

Таблица 12 - Контрольные точки измерений напряжения постоянного тока

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество

КТ на ДИ ИК, п

Номинальные значения напряжения в КТ, хк

Напряжение постоянного тока, соответствующее температуре газов перед турбиной в диапазоне преобразований ПП гермоэлектрического типа ХА (К) от 0 до 1300 °C

(Параметры:       t*2i8, tpe3i... tpe35)

мВ

0

52,410

5

0; 12,209; 24,905; 37,326; 52,410

Напряжение постоянного тока, соответствующее температуре газов за турбиной в диапазоне преобразований ПП термоэлектрического типа ХА (К) от 0 до 800 °C

(Параметр: t*m)

мВ

0

33,275

5

0; 8,138; 16,397; 24,905; 33,275

  • -   После завершения сбора данных с помощью программы «Recorder» в автоматическом или расчетном режиме для каждого ИК определить максимальную погрешность измерений у, приведенную в % к ВП по формулам (1) и (4).

  • 8.15.3 Результаты поверки ИК напряжения постоянного тока, соответствующего значениям температуры считать положительными, если максимальное значение погрешности измерений находится в пределах ±1,0 % от ВП.

В противном случае система бракуется и направляется в ремонт.

  • 8.16 Определение приведенной (к ВП) погрешности сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей терморезистивного типа

  • 8.16.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

  • -   1 этап - поверку ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

2 этап - определение и оценка максимальной погрешности ИК.

  • 8.16.2      Поверку электрической части ИК температуры провести в следующей последовательности.

  • -  Собрать схему поверки в соответствии с Рисунком 22, для чего на вход электрической части ИК, подключить калибратор Fluke 753.

  • -  Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК сопротивления установить значения в соответствии с Таблицей 13.

Используя программу «Recorder» поочередно для всех указанных в Таблице 13 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения сопротивления в КТ исследуемого ДИ ИК устанавливать с помощью калибратора Fluke 753 в омах в соответствии с Таблицей 13.

Таблица 13 - Контрольные точки ИК сопротивления

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения температуры в КТ,

Номинальные значения сопротивления на выходе ПП в КТ (Ом)

Сопротивление постоянному току, соответствующее температуре в диапазоне от -40 до +150 °C

(Параметр: tM)

Ом

84,27

157,33

5

-40; 0; 50;

100;150

84,27; 100; 119,40; 138,51;

157,33

Сопротивление постоянному току, соответствующее температуре в диапазоне от -40 до +150 °C

(Параметр: tM.6aK )

74,22

149,65

74,22; 90,1; 109,95; 129,8;

149,65

Автоматизированное рабочее место АИИС

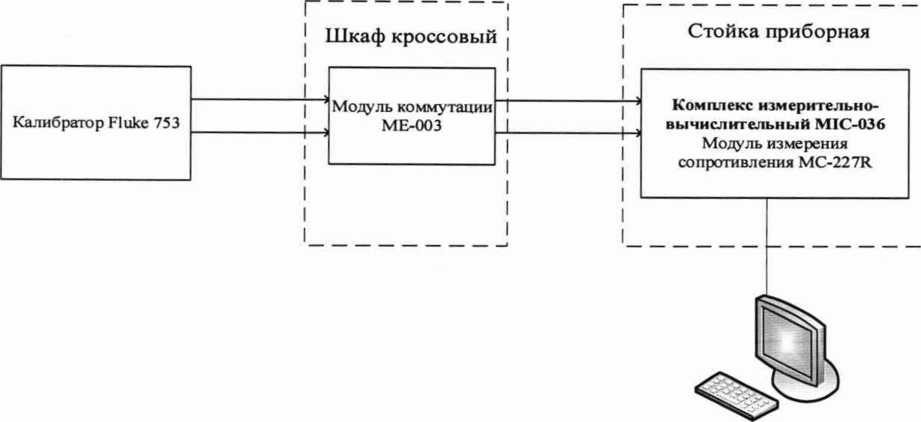

Рисунок 22 - Схема поверки ИК сопротивления

После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную в % к ВП ИК погрешность измерений, по формулам (1) и (4).

Результаты поверки ИК сопротивления, считать положительными, если максимальное значение, суммарной с первичным преобразователем, погрешности измерений ИК находится в допускаемых пределах:

±1,5 % от ВП.

В противном случае система бракуется и направляется в ремонт.

8.17 Определение приведенной (к ВП) погрешности измерений частоты переменного тока, соответствующего значениям частоте вращения ротора

  • 8.17.1 Поверку каждого ИК выполнить в 2 этапа комплектным способом:

1 этап - поверку ИК с целью определение диапазона измерений и MX (индивидуальной функции преобразования и погрешности измерений);

  • -   2 этап - определение и оценка максимальной погрешности ИК.

  • 8.17.2      Поверку электрической части ИК температуры провести в следующей последовательности.

  • -  Собрать схему поверки в соответствии с Рисунком 23, для чего на вход электрической части ИК, подключить калибратор Fluke 753.

  • -  Включить питание АИИС и загрузить операционную систему Windows. Запустить программу «Recorder» и для всех ИК напряжения переменного тока установить значения в соответствии с Таблицей 14.

  • -  Используя программу «Recorder» поочередно для всех указанных в Таблице 14 ИК провести работы по сбору данных для определения максимальной погрешности измерений. Номинальные значения частоты в КТ исследуемого ДИ ИК устанавливать с помощью калибратора Fluke 753 в Гц в соответствии с Таблицей 14.

    Г

    Шкаф кроссовый

    i г

    Стойка приборная

    1

    1 ;

    |

    Модуль коммутации

    4------Н

    Комплекс измерительно-

    Калибратор Fluke 753

    1     ч

    МЕ-003

    1 1)

    вычислительный MIC-036

    11—’

    1

    Модуль измерения частоты

    1

    1

    1

    МС-451

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I

    I j

    Автоматизированное рабочее место АИИС

Рисунок 23 - Схема поверки ИК частоты

Таблица 13 - Контрольные точки ИК частоты

Наименование ИК (измеряемого параметра)

Размерность

НП ДИ ИК

ВП ДИ ИК

Количество КТ на ДИ ИК, п

Номинальные значения частоты на входе ИК в КТ (Гц)

Частота переменного тока, соответствующая частоте вращения ротора ГВ в диапазоне от 2419 до 26909 об/мин (Параметр: п)

Гц

8,33

91,67

5

8,33; 29,17; 50; 70,84; 91,67

После завершения сбора данных для каждого ИК с помощью программы «Recorder» в автоматическом или расчетном режиме определить максимальную приведенную в % к ВП ИК погрешность измерений, по формулам (1) и (4).

Результаты поверки ИК частоты, считать положительными, если максимальное значение, суммарной с первичным преобразователем, погрешности измерений ИК находится в допускаемых пределах:

±0,15% от ВП

В противном случае система бракуется и направляется в ремонт.

9 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

9.1 Расчет характеристик погрешности

Значение абсолютной погрешности измерений в j-той точке определить по формуле:

AAj = Aj - Аэ,

(1)

где Аэ - значение физической величины, установленное рабочим эталоном.

9.2 Определение относительной погрешности

Значение относительной погрешности измерений в j-той точке определить по формуле:

8, = ±—-L.100%

1 KI

(2)

9.3 Расчет значения приведенной (к ДИ) погрешности

Значения приведенной (к ДИ) погрешности измерений физической величины для каждой точки проверки определить по формуле:

Д/Г.

---i-r.100%

Р - Р\

J ч

(3)

где: Pj - значение верхнего предела измерений;

Л-значение нижнего предела измерений.

9.4 Расчет значений приведенной (к ВП) погрешности

Значения приведенной к верхнему пределу погрешности измерений физической величины для каждой точки проверки определить по формуле:

^ = ^■100%                   w

I >1

9.5 Расчет среднего значений физической величины

Среднее значение определяются по формуле:

Ас =                                                  (5)

с      п

9.6 Расчет границ основной относительной погрешности канала измерений вибро

скорости

Границы основной относительной погрешности определяются по формуле:

(6)

где бэт - доверительная погрешность поверочной виброустановки

10   ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки заносятся в протокол поверки (Приложение А или Б).

При положительных результатах поверки оформляется свидетельство о поверке, на верхний левый угол дверцы стойки приборной наносится знак поверки в виде наклейки.

Примечание - в свидетельстве о поверке указывать, что оно действительно при наличии действующих свидетельств о поверке на ПП, входящих в ИК, поверяемых поэлементным способом.

При отрицательных результатах поверки оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник отдела 201 ФГУП «ВНИИМС»

И.М. Каширкина

Ведущий инженер отдела 201 ФГУП «ВНИИМС»

Н. Чурилов

Приложение А

(справочное)

Форма протокола поверки при расчетном способе поверки

ПРОТОКОЛ Результаты замеров поверяемых каналов АИИС стенда НО1205

Дата:_______, время_________

Диапазон поверки:________

Обозначение канала:________

Количество циклов:___.

Обратный ход:____

Наименование эталона:__________________________зав. №________

Температура окружающей среды:___°C, влажность:___%

Таблица А1 - (наименование измеряемого параметра)

Наименование параметра

Значение параметра

Номинальные значения параметра

Измеренные значения па-раметра

Максимальное значение, (абсолютной, относительной, приведенной) погрешности

канала:______________________

Максимально допустимое значение погрешности канала:_________

Вывод:_____________

Испытание провел(а) Ф И.О._____________

Приложение Б

(рекомендуемое)

Форма протокола поверки при автоматическом способе поверки

Протокол

поверки измерительного (ых) канала (ов) Системы

Дата:________, время___________:

Диапазон поверки:

Количество циклов:__.

Количество порций: _

Размер порции: _

Обратный ход:

Наименование эталона____________________

Температура окружающей среды:___, влажность:___измерено:________

Версия ПО "Recorder":_______

ПО "Калибровка" версия:_______

Список контрольных точек.

Точка №

1

2

3

4

5

Значение

Точка №

6

7

8

• • • •

п

Значение

Каналы:

Канал

Описание

Част, дискр., Гц

Канал №1

Канал №2

Сводная таблица.

Эталон,

Измерено модулем

Dm - оценка погрешности (максимум), Dr - относительная погрешность.

Канал №1

Эталон

Измерено

Dm

Dr %

Погрешность (максимальная) на всем диапазоне:____

Приведенная погрешность:______%.

Во время проверки использовалась следующая калибровочная (аппаратная) функ-

ция:г

"аблица линейной интерполяции.

(X)

Интерполяция за границами: есть.

Канал №2

Эталон

Измерено

Dm

Dr %

Погрешность (максимальная) на всем диапазоне: Приведенная погрешность: %.

Во время проверки использовалась следующая калибровочная (аппаратная) функ-

ция:'

'аблица линейной интерполяции.

(X)

Интерполяция за границами: есть.

Сводная таблица погрешностей

De - приведенная погрешность, Рг - относительная

Канал

De, %

Dr, %

Максимум

Допусковый контроль

Канал

SN

Результат

%.

Поверку провел (а)_______________

Приложение В (справочное) Места подключения эталонов при поверке отдельных

измерительных каналов

Таблица В1 - Места подключения эталонов

Наименование канала

Обозначение

канала

Название прибора, шкафа

Название разъема, клеммника

№ контактов

1.

Частота переменного тока, соответствующая частоте вращения ротора ГВ

п

Шкаф кроссовый

XT-162

+2В, -2Н

2.

Температура, измеряемая ПИП термоэлектрического типа ХА(К)

t*om6

+IN32, -IN32

3.

t4Com6

+IN33, -IN33

4.

t*cnep

+IN35, -IN35

5.

t*m

+IN31, -IN31

6.

t*21

+IN1, -IN1

7.

t*a2

+IN2, -IN2

8.

t*z3

+IN3,-IN3

9.

t*a4

+IN4, -IN4

10.

t*a5

+IN5, -IN5

И.

t*a6

+IN6, -IN6

12.

t*a7

+IN7, -IN7

13.

t*a8

+IN8, -IN8

14.

Напряжение постоянного тока, соответствующее     значениям

температуры газообразных сред

t*a9

+IN9, -IN9

15.

t*alO

MIC-140

-

+IN10, -IN10

16.

t*all

+IN11, -INI 1

17.

в диапазоне преобразований

t*al2

+IN12, -IN12

18.

ПИП термоэлектрического типа ХА(К),

t*al3

+IN25, -IN25

19.

t*al4

+IN26, -IN26

20.

t*a!5

+IN27, -IN27

21.

t*al6

+IN28, -IN28

22.

t*a!7

+IN29, -IN29

23.

t*al8

+IN30, -IN30

24.

tpe3^

+IN36, -IN36

25.

^рез2

+IN37, -IN37

26.

1резЗ

+IN38,-IN38

27.

1рез4

+IN39, -IN39

28.

tpe3$

+IN40, -IN40

29.

Напряжение постоянного тока на клеммах стартер-генератора

Uac

Шкаф кроссовый

ХТ156

+1,-17

Продолжение Таблицы Bl

  • 30.

  • 31.

Сопротивление постоянному току, соответствующее значениям температуры в диапазоне преобразований ПИП терморезистивного типа

tM

Шкаф кроссовый

ХТ157

+15,-31

(м.бак

ХТ157

+13,-29

44

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
