Методика поверки «Сканеры лазерные мобильные Riegl VMX-1HA, Riegl VMX-2HA, Riegl VMQ-1HA» (МП АПМ 90-19)

УТВЕРЖДАЮ

Генеральный директор ООО «Автопрогресс-М»

СКАНЕРЫ ЛАЗЕРНЫЕ МОБИЛЬНЫЕ

RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA

МЕТОДИКА ПОВЕРКИ МП АПМ 90-19

г. Москва, 2019 г.

Настоящая методика поверки распространяется на сканеры лазерные мобильные RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA, производства «RIEGL Laser Measurement Systems GmbH», Австрия, (далее - сканеры) и устанавливает методику их первичной и периодической поверки.

Интервал между периодическими поверками - 1 год.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Таблица 1

2 Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методике поверки.

К проведению поверки допускаются лица, изучившие эксплуатационные документы на аппаратуру, имеющие достаточные знания и опыт работы с нею.

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки и правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88.

• 5.1 При проведении поверки должны соблюдаться следующие нормальные условия измерений:

• - температура окружающей среды, °C                          (20±5)

• - относительная влажность воздуха, %, не более                   80

• - атмосферное давление, кПа (мм рт.ст.)                             84,0..106,7 (630..800)

• 5.2 Полевые измерения (измерения на открытом воздухе) должны проводиться в диапазоне рабочих температур при отсутствии осадков и порывов ветра.

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на средства поверки;

• - сканер и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• 7 Проведение поверки

При внешнем осмотре должно быть установлено соответствие сканера следующим требованиям:

• - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики сканера;

• - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на сканер.

При опробовании должно быть установлено соответствие сканера следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

• - правильность взаимодействия с комплектом принадлежностей;

• - работоспособность всех функциональных режимов;

• - диапазон измерений (сканирования) должен быть от 1,5 м до 420 м;

• - угловое поле сканирования должно быть 360°.

Идентификацию программного обеспечения (далее - ПО) следует проводить по следующему алгоритму:

• 7.2.1.1.1 Включить компьютер с установленным ПО.

• 7.2.1.1.2 Для подтверждения названия и версии ПО открыть в проводнике папку с исходным файлом ПО - «RiPROCESS.exe» по адресу (по умолчанию):

C:\Program Files (x86)\Riegl_LMS\RiPROCESS (Рисунок 1).

Рисунок 1

• 7.2.1.1.3 Открыть меню «Свойства» / «Properties» файла и во вкладке «Подробности» / «Details» проконтролировать значения полей Имя «Product Name» и Версия «Product version (рисунок 2);

{Ц RiPROCESS.exe Properties ...................-..............................................

------------------------------------------------------------------------------------11|, I

General J Compatibilfty [ _File Hashes ] Security | Details Previous Versions | |

Rernovg...Prooertjes..aiid..Pgreonal Irifpnmation

Рисунок 2

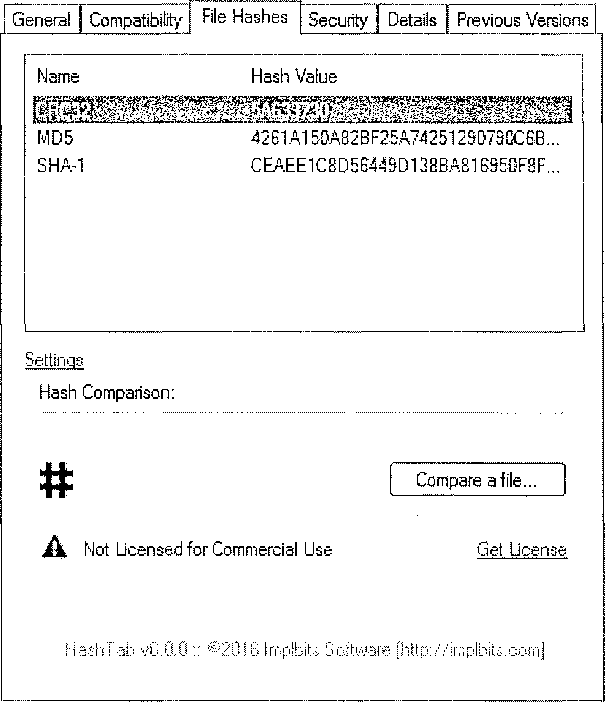

• 7.2.1.1.4 Для определения контрольной суммы открыть меню «Свойства» / «Properties» файла и во вкладке «Хеш-суммы файлов» / «File Hashes» проконтролировать контрольную сумму вычисленную по алгоритму CRC32 (Рисунок 3).

{Ц RiPROCESS.exe Properties

| OK j Cancel          ^лр'.

Рисунок 3

• 7.2.1.2.1 Включить компьютер с установленным ПО.

• 7.2.1.2.2 Для подтверждения названия и версии ПО открыть в проводнике папку с исходным файлом ПО - «RiACQUIRE-MLS.exe» по адресу (по умолчанию):

C:\Program Files\Riegl_LMS\RiACQUIRE-MLS (Рисунок 4)

,<?'   « Program Files ► Riegl.LMS ► RiACQUIRE-MLS ►

?........

; File Edit View Tools Help

RiACQUIRE-MLS.exe Date modified: 22/11 2019 04-41

Application                       Size: 21.2 MB: ■

Рисунок 4

• 7.2.1.2.3 Открыть меню «Свойства» I «Properties» файла и во вкладке «Подробности» / «Details» проконтролировать значения полей Имя «Product Name» и Версия «Product version» (Рисунок 5)

RiACQUIRE-MLS.exe Properties

General | Compatibility I Digital Signatures _j[__File_Hashes 1 j

Security | Details        I Previous Versions ] Й

Remove Properties and Personal Information

OK j | Cancel | Appy

Рисунок 5

• 7.2.1.2.4 Для определения контрольной суммы открыть меню «Свойства» / «Properties» файла и во вкладке «Хеш-суммы файлов» / «File Hashes» проконтролировать контрольную сумму вычисленную по алгоритму CRC32 (Рисунок 6).

1——п

Г                    ------------------------------

RiACQUIRE-MLS.exe Properties

Settings

Hash Comparison:

Compare a file...

A Not Licensed for Commercial Use

Cancel

Рисунок 6

Определенные идентификационные данные должны соответствовать данным, приведенным в таблице 3.

Таблица 3

Абсолютная погрешность измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67) определяется путем многократных (не менее 5) измерений расстояний между опознаками (геодезическими марками), равномерно установленных в диапазоне измерения сканера, действительные значения которых определены электронным тахеометром с погрешностью не более ±10 мм. Смеха установки опознаков (геодезических марок) показана на рисунке 7.

Направление перемещения сканера

Рисунок 7 - Схема установки опознаков (геодезических марок)

Согласно схеме установить геодезические штативы с марками и с помощью эталонного электронного тахеометра измерить расстояния между ними.

Сканером выполнить не менее 5 заездов с записью измерительной информации.

Эталонным тахеометром повторно выполнить измерения расстояний между опознаками. Разность измеренных расстояний должна быть в пределах погрешности эталонного электронного тахеометра. В случае, если разность измеренных расстояний превышает погрешность эталонного электронного тахеометра, то необходимо устранить причину этого и повторить измерения.

Обработать полученную отсканированную информацию и по цифровой модели -пространства измерить расстояния между опознаками.

Абсолютная погрешность измерений каждого расстояния (при доверительной вероятности 0,67) вычисляется как сумма систематической и случайной погрешностей по формуле:

где AL. - погрешность измерений j расстояния, мм;

L_y - эталонное значение j расстояния, мм;

Lj - измеренное значение j расстояния z измерением, мм;

п_/ - число измерений j расстояния.

Абсолютная погрешность измерения расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов (при доверительной вероятности 0,67) должна быть не более ±50 мм.

• 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием числовых значений результатов измерений и их оценки по сравнению с допускаемыми значениями. Рекомендуемый образец протокола приведен в Приложении 1 к настоящей методике поверки.

• 8.2. При положительных результатах поверки, сканер признается годным к применению и на него выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) поверительного клейма.

• 8.3. При отрицательных результатах поверки, сканер признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.




  К.А. Ревин

  В. Вязовец

Руководитель отдела

ООО «Автопрогресс-М»

Инженер 1 категории

ООО «Автопрогресс-М»

ПРОТОКОЛ №

Дата и время проведения поверки: Условия проведения поверки: Методика поверки:

Средства поверки:

Внешний осмотр:

Опробование:

Результаты поверки

Вывод:

На основании результатов первичной (периодической) поверки сканер лазерный мобильный______________RIEGL___________с заводским номером____________

признан пригодным (непригодным) к применению.
